Рангоут

Осторожно, траффик!

Рангоут делал в основном между делом, поэтому связного повествования по нему не получалось, а фотки всё копились. И вот основной этап работ завершён, решил выложить результаты и обнаружил, что фотографий скопилось немало даже с учетом выброшенных кадров. Так что сразу прошу прощения за "многоматериала".

Tips and tricks :)

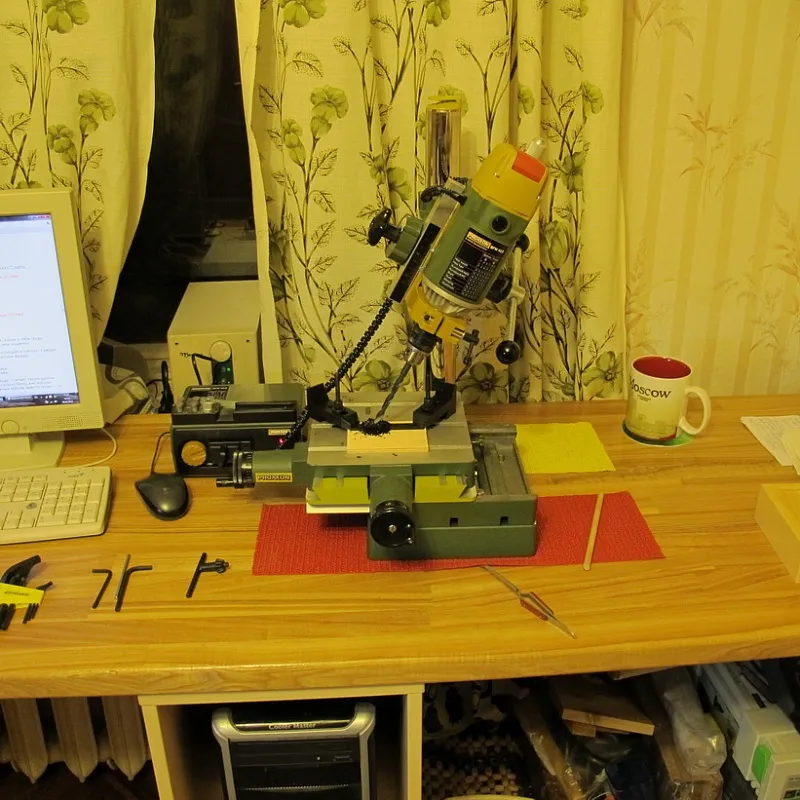

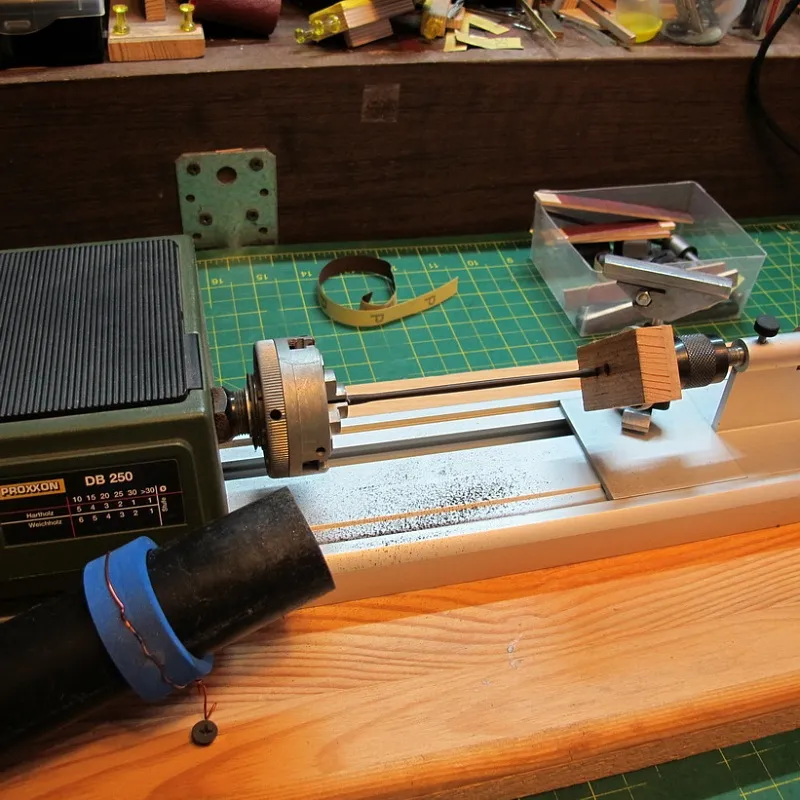

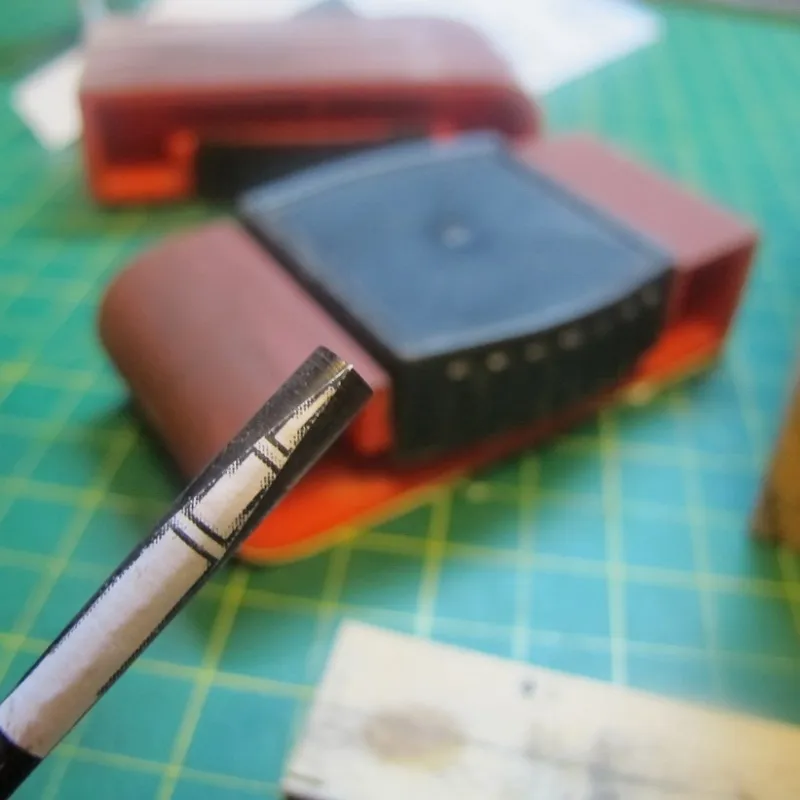

Вот так я обрабатываю длинные заготовки, когда нужно подкорректировать кончики, это топ стеньги:
[spoiler]

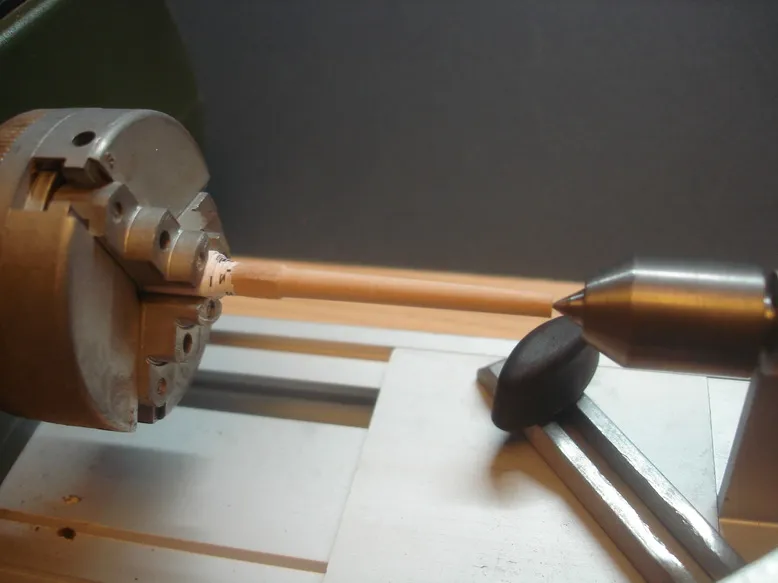

Ту часть, которую зажимаю в патрон, просто в несколько слоёв оборачиваю обычной бумагой для принтера. Держит прочно, центр не уводит, и, в то же время, не остаётся следов кулачков на дереве.

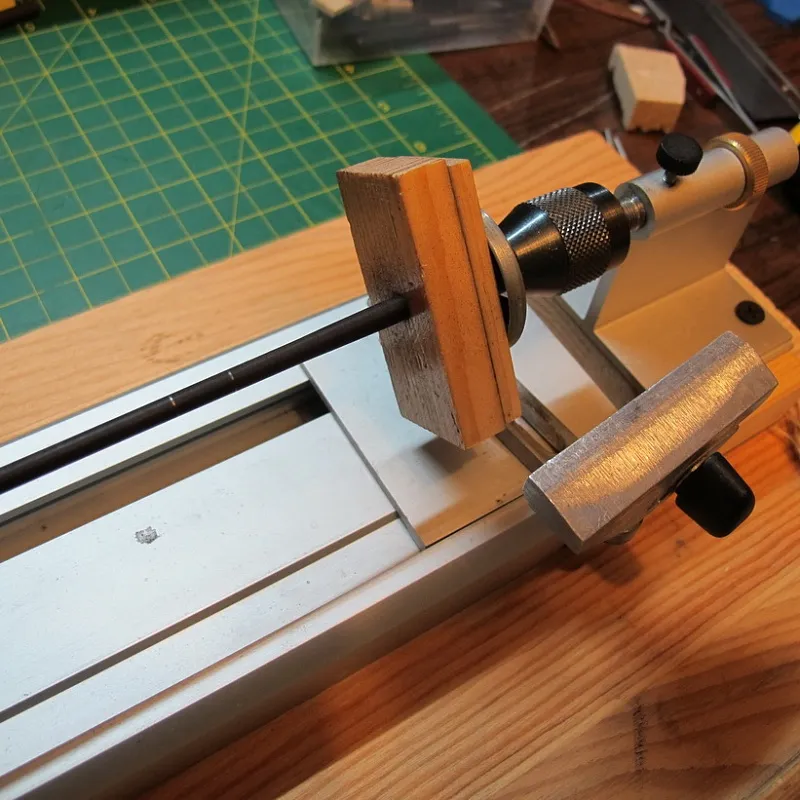

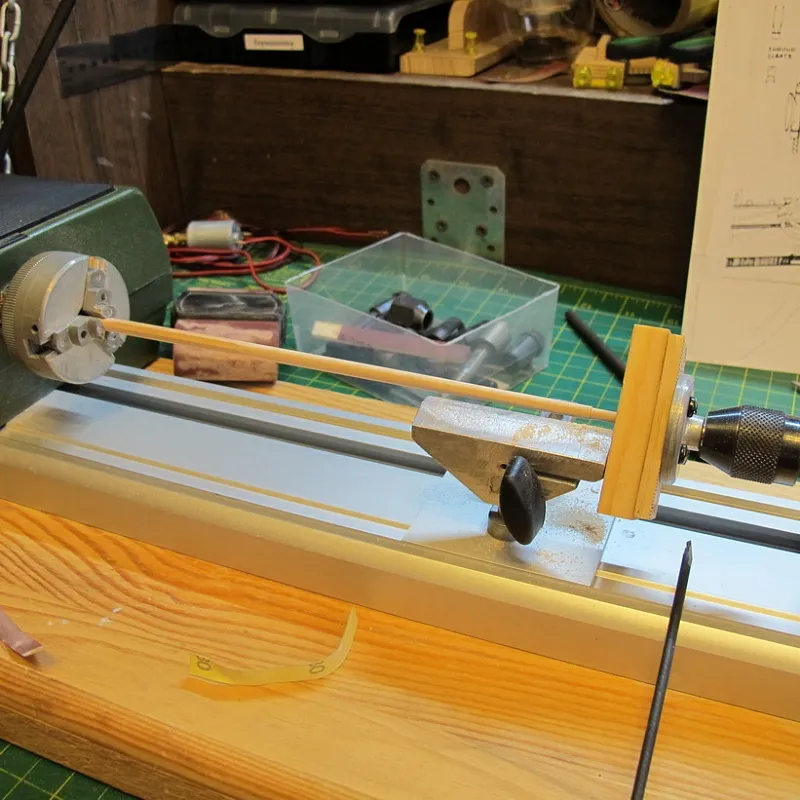

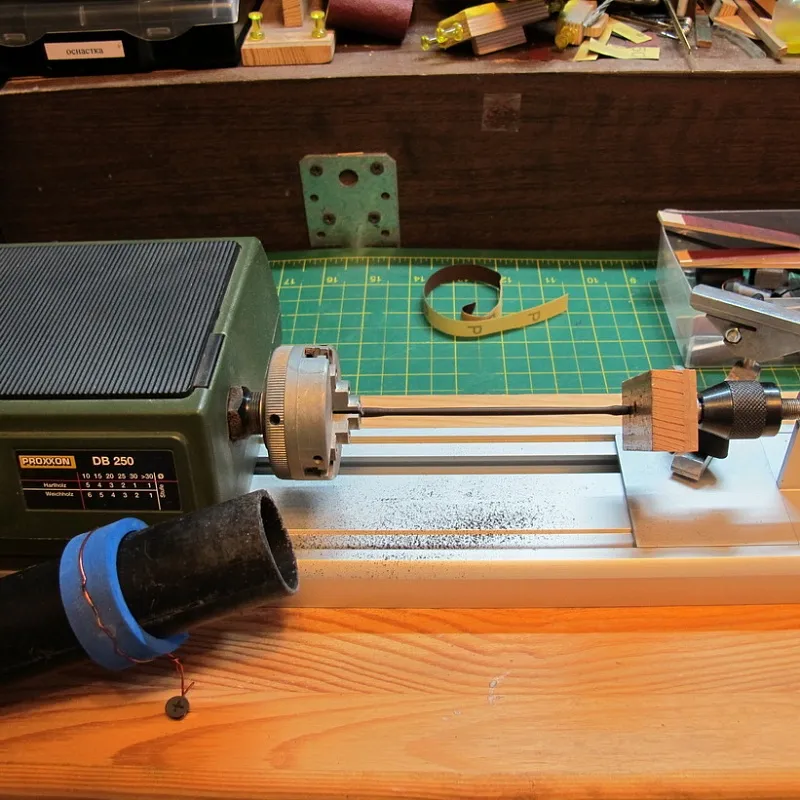

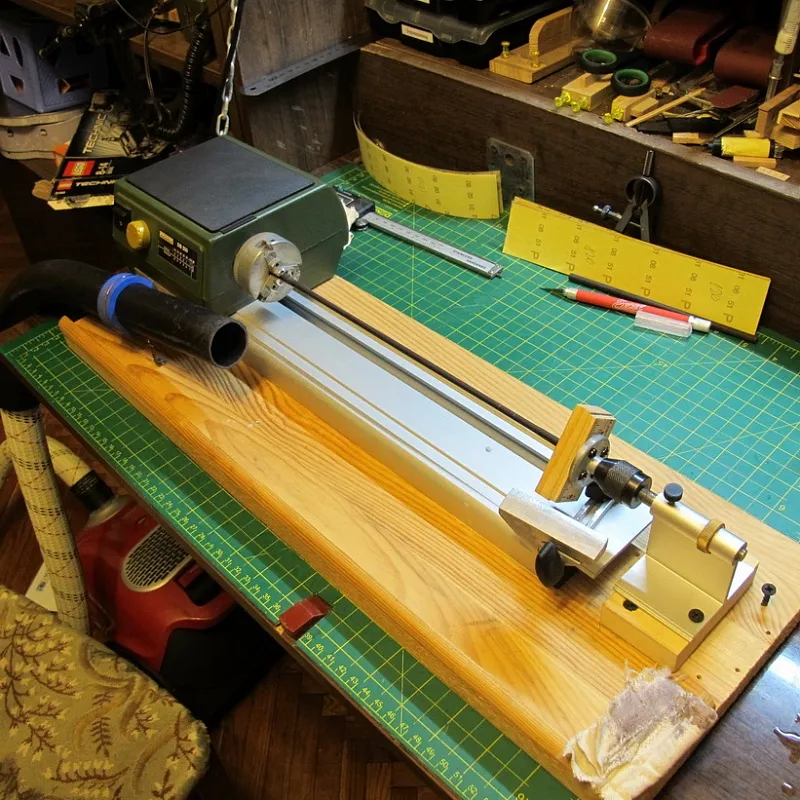

А это способ фиксирования концов длинного тонкого кругляка на токарнике. Все мы знаем, что штатного вращающегося центра для задней бабки DB 250 в природе не существует. А конус в тонкий конец длинной заготовки втыкать не просто нежелательно, а даже опасно (для заготовки, для глаз, и просто для нервов :D ). Поэтому в какой-то момент, вспомнив самодельный токарник Александра Ероша, сделал просто деревянную нашлёпку на заднюю бабку:

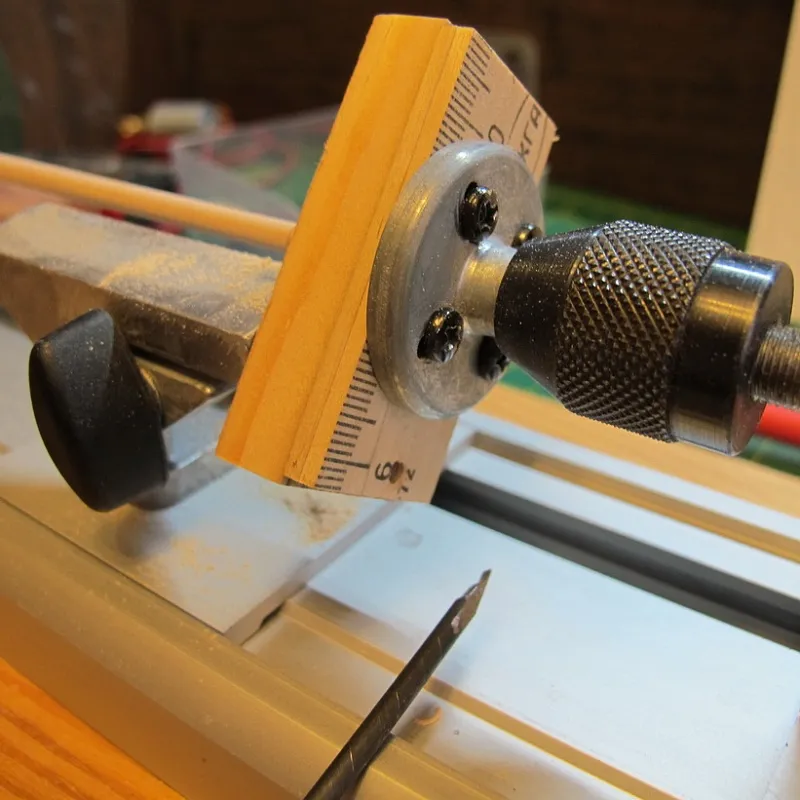

Крепится к родной планшайбе воткнутой в родной же патрон для задней бабки:


И чего я только таким образом не точил:






Как ни странно, дерево не горит даже на максимальных оборотах.

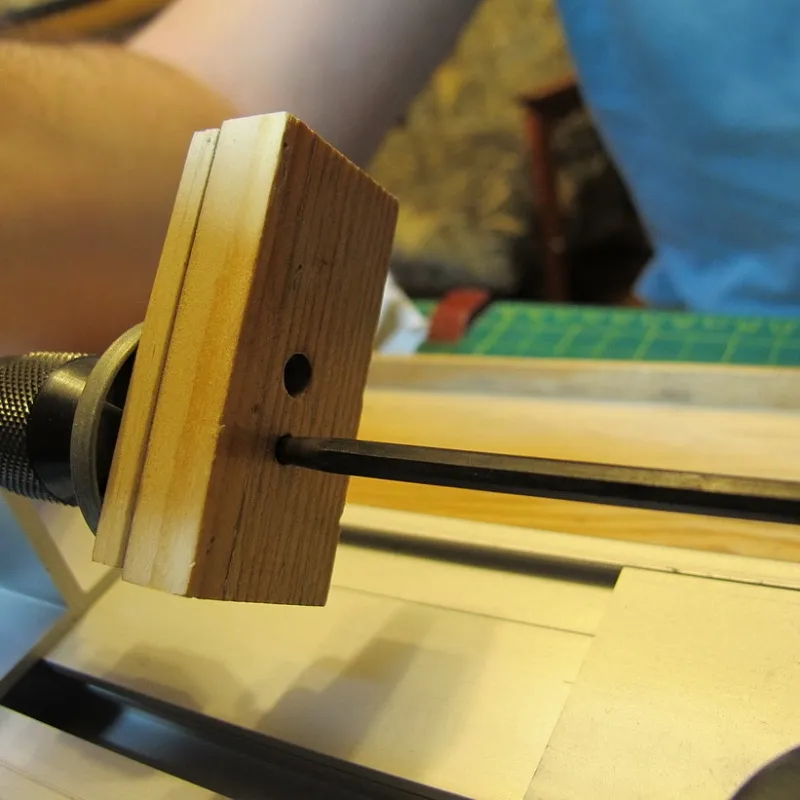

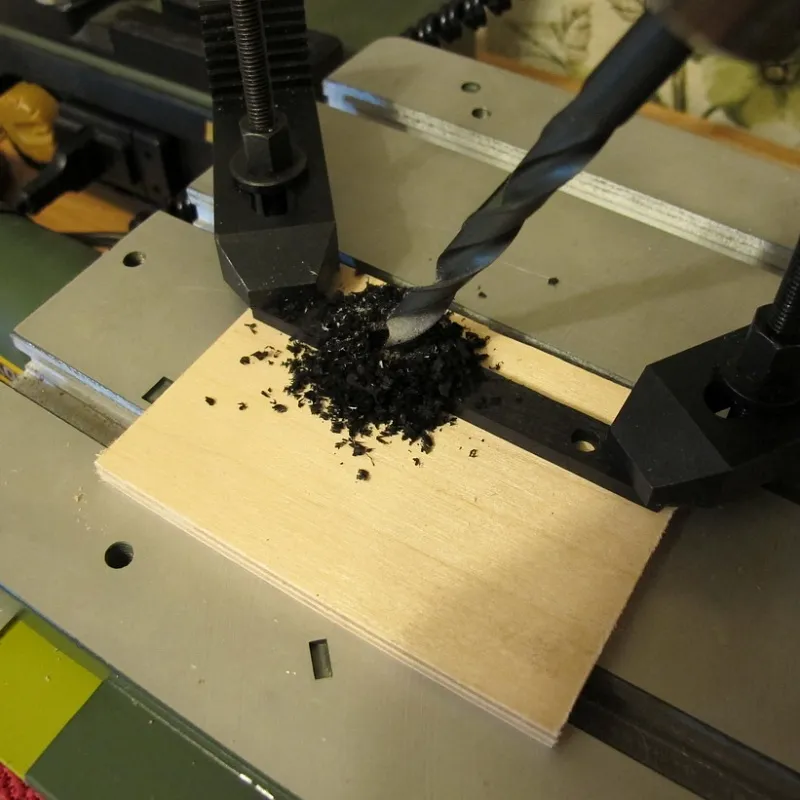

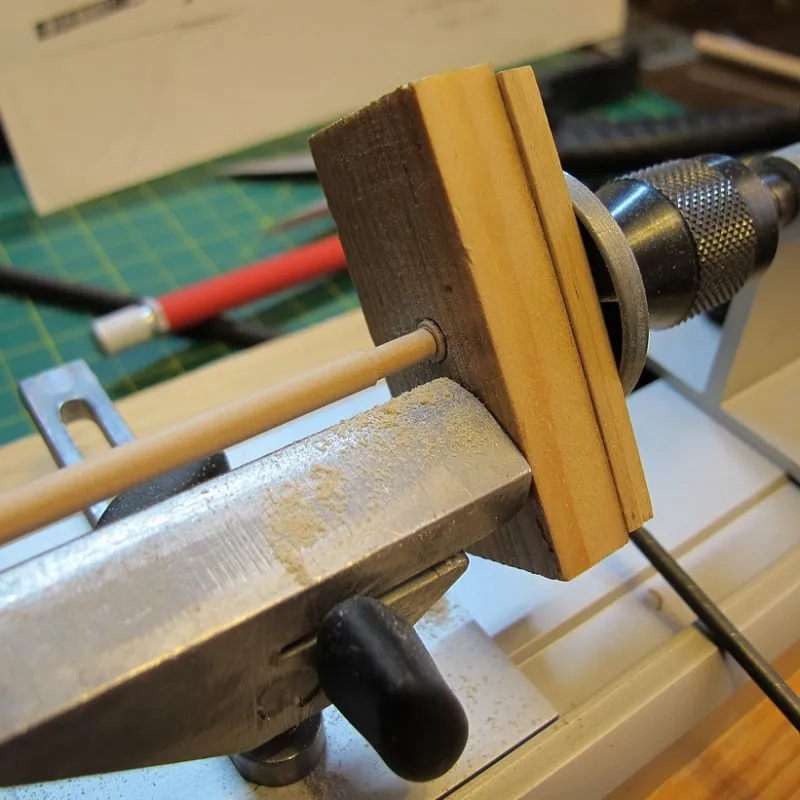

Отверстие лучше сверлить сверлом зажатым в патроне токарника. Деревянную пластину при этом можно подавать винтом на задней бабке.


Выскочить заготовка не может в принципе.
В итоге я даже короткие заготовки стал так точить. На фото изготовление маленького рю на грот:





Гафели.

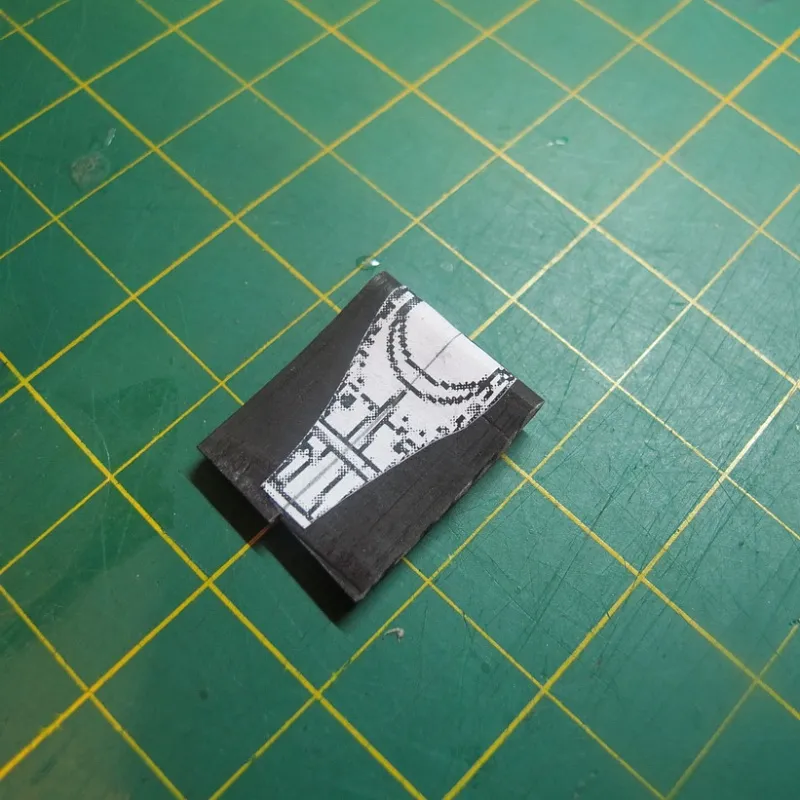

Оно бы наверное не стоило упоминания, если бы усы гафеля не были несколько загнуты кверху. Я, по своему обыкновению, узрев сие впал в ступор :D Долго думал и не придумал ничего лучшего, чем начать выпиливать кривизну на профиле заготовки:


Перемудрил конечно...
Но уж что есть, то есть, из песни слов...

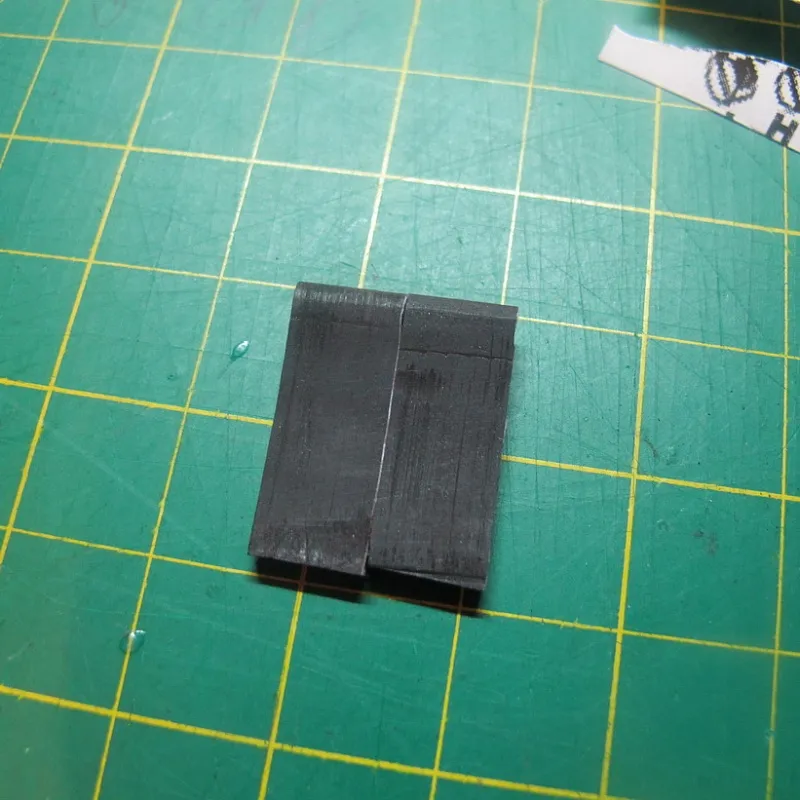

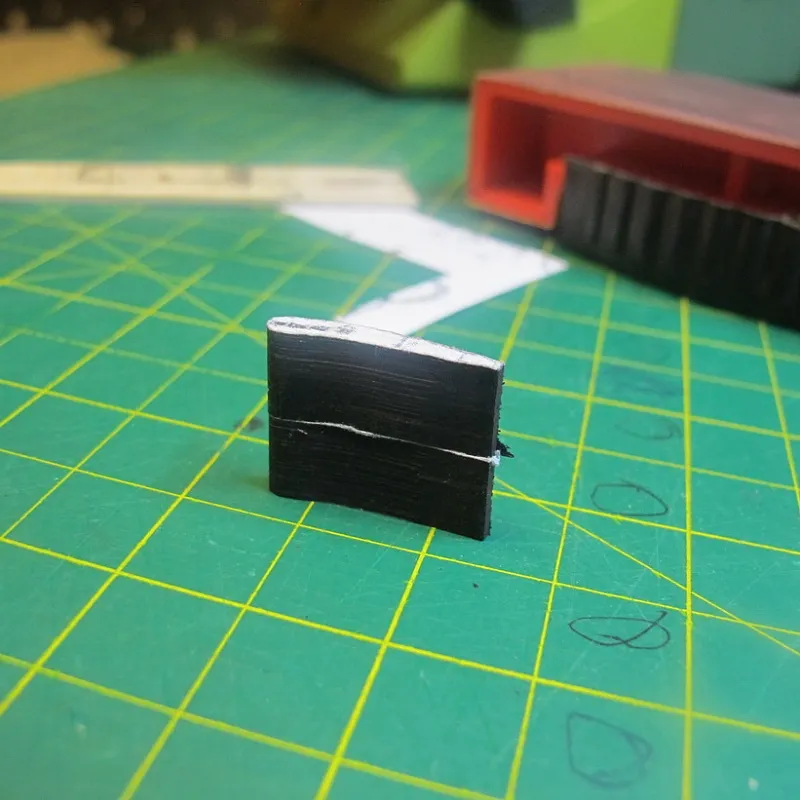

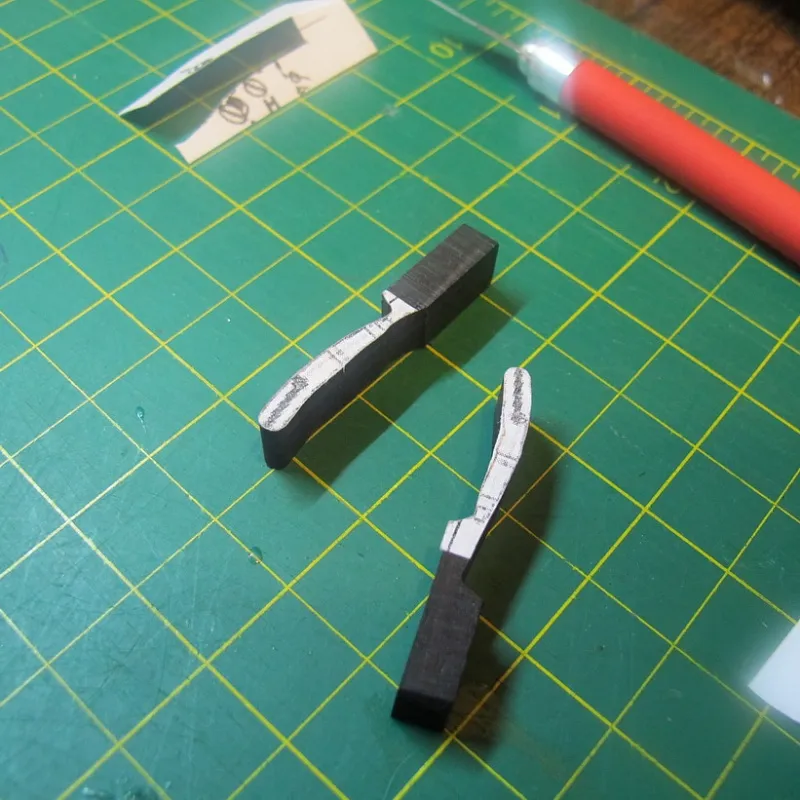

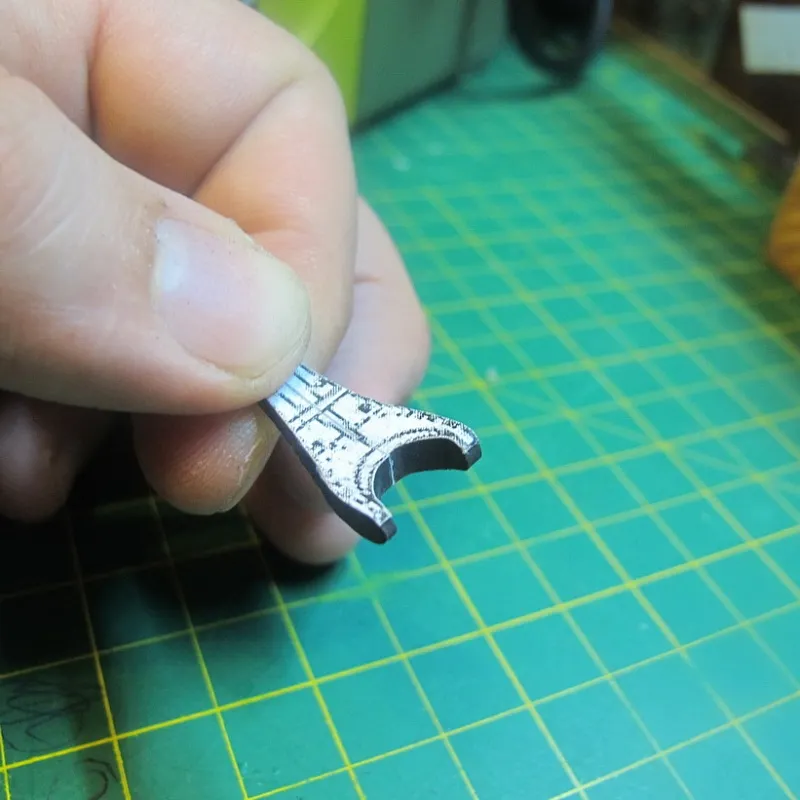

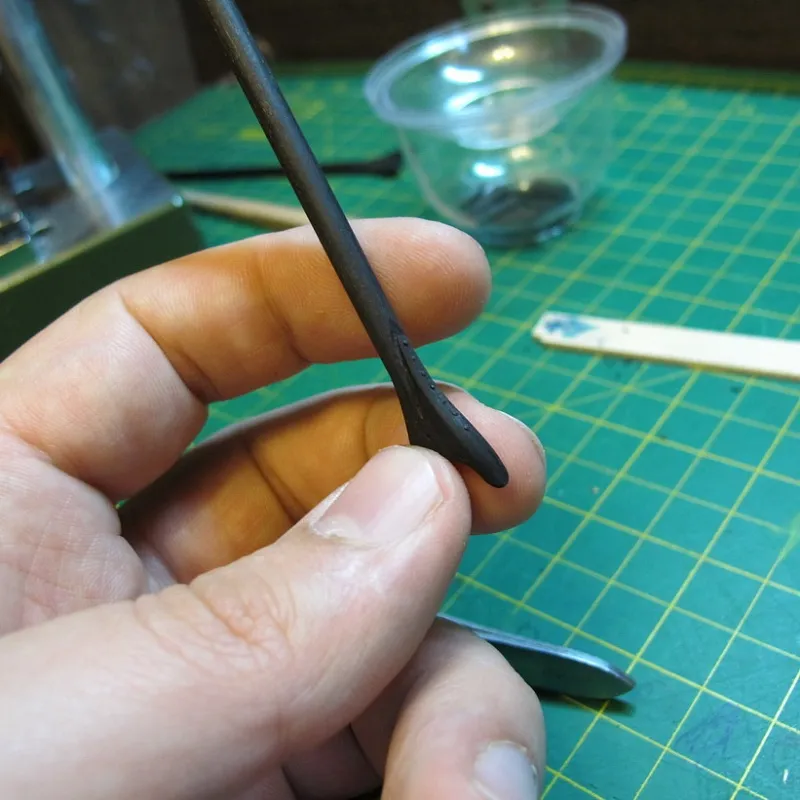

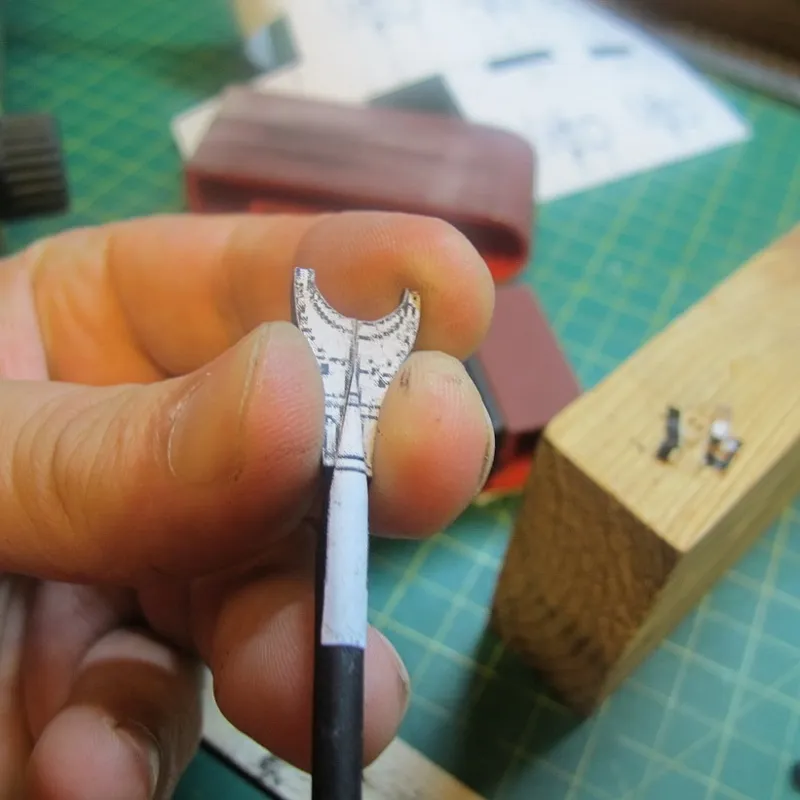

Аккуратненько ободрал бумагу и малость опешил от кривизны получившегося творения :D


В дополнение ко всему концы усов не доходят до положенного места:

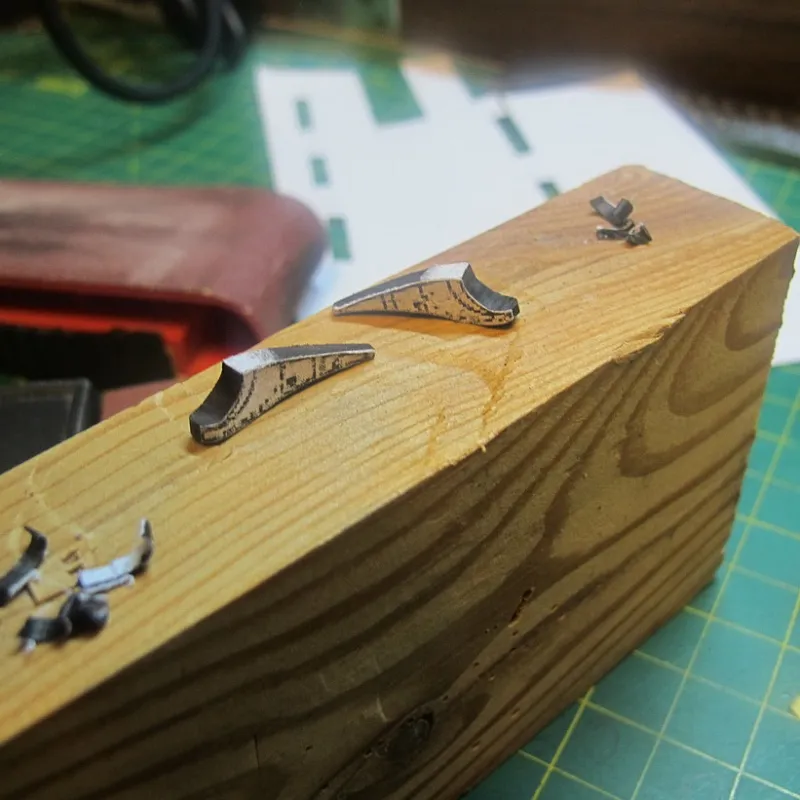

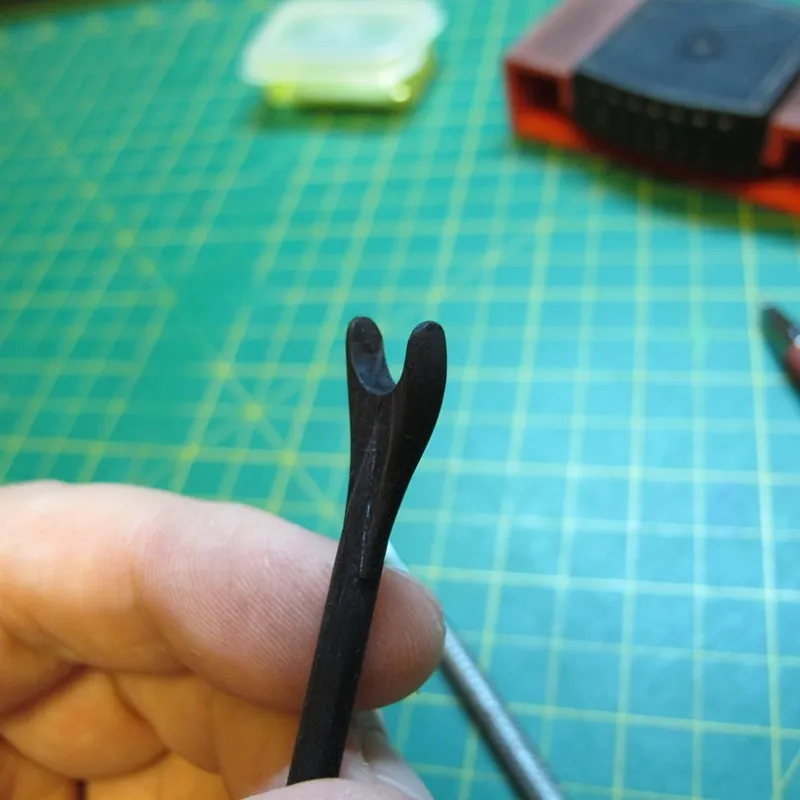

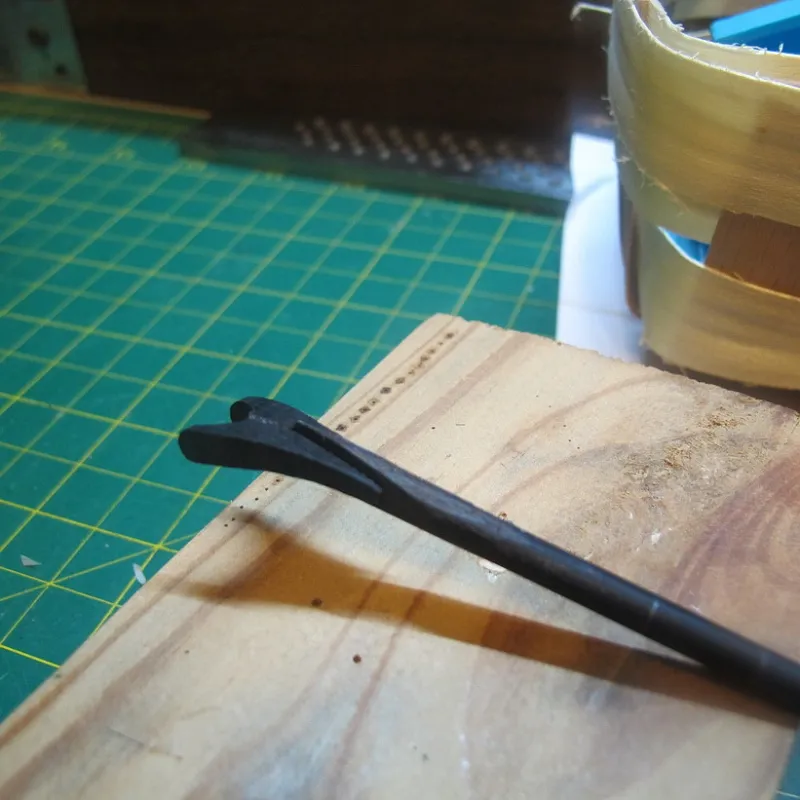

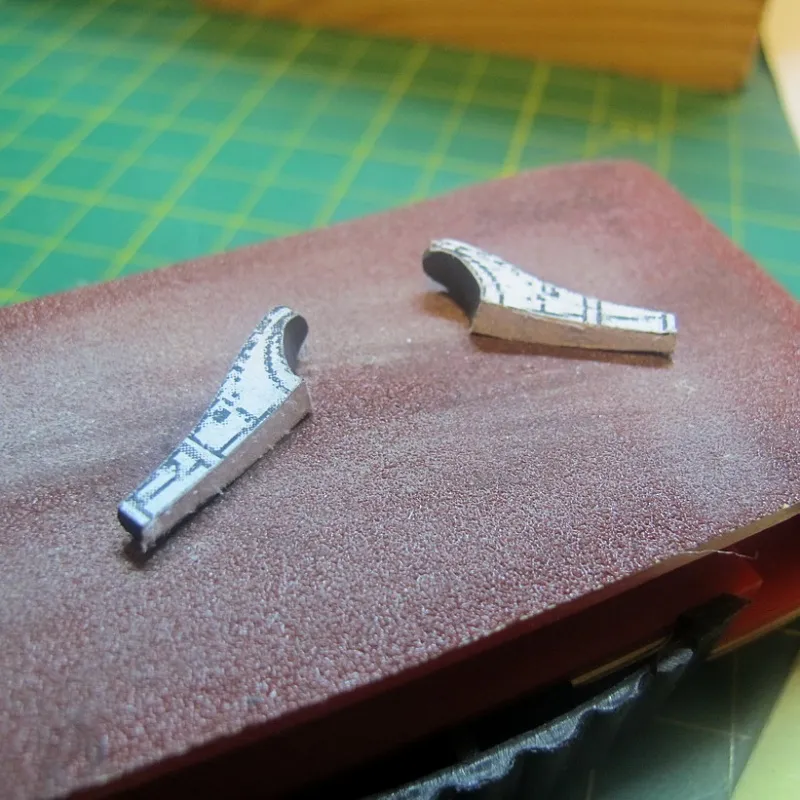

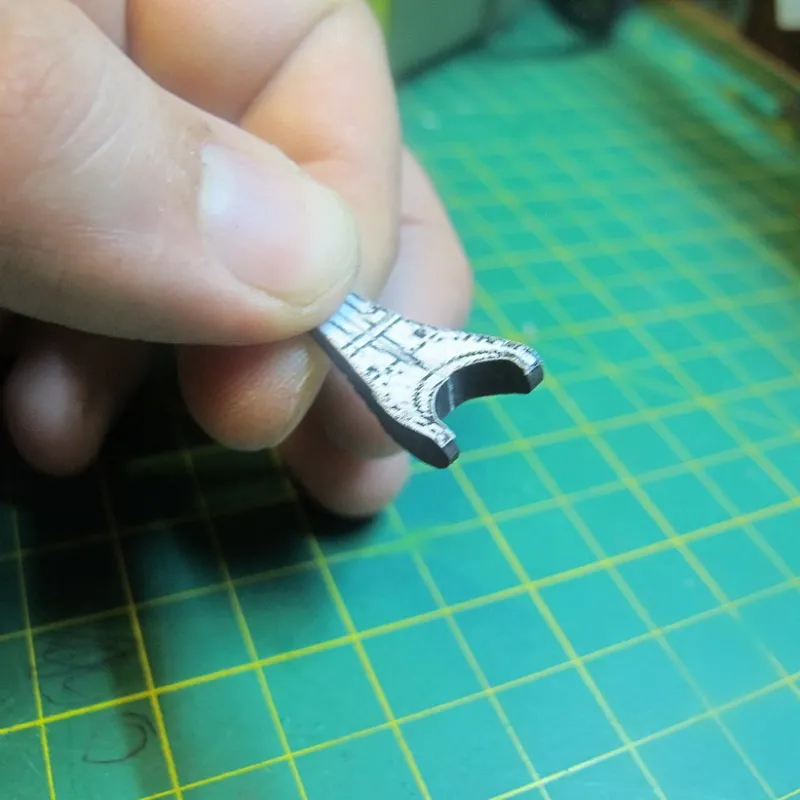

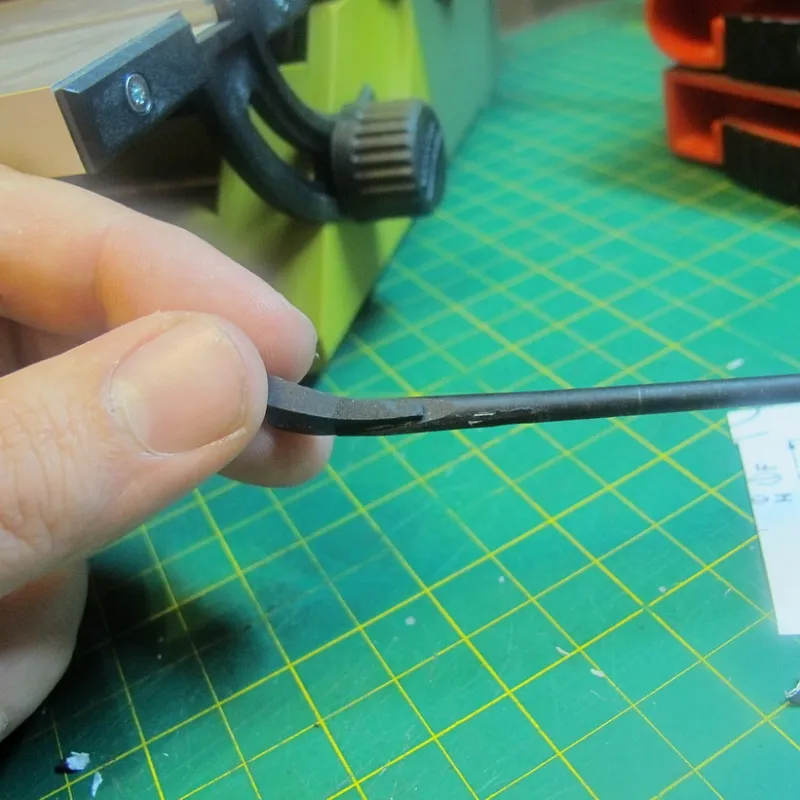

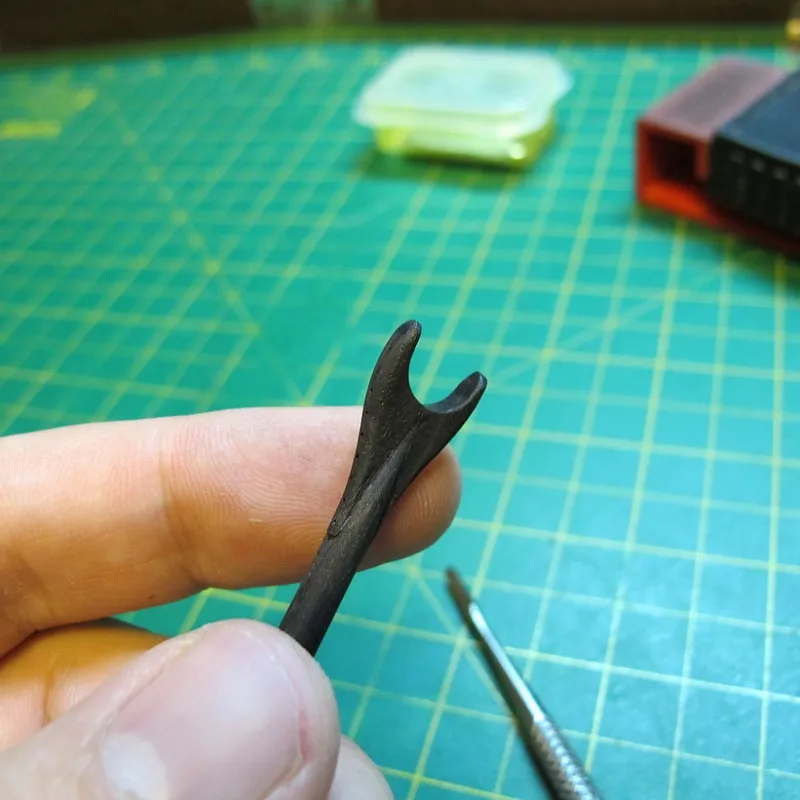

Выбрасывать не стал, концы нарастил, наждачка, стамесочки и т.д., и т.п. Кое-как вытянул:

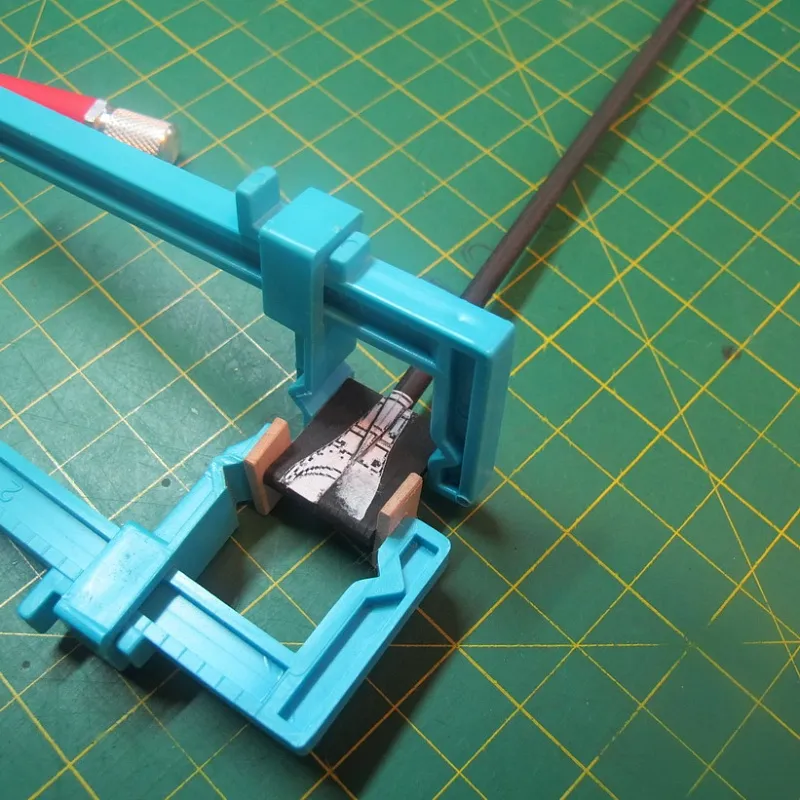

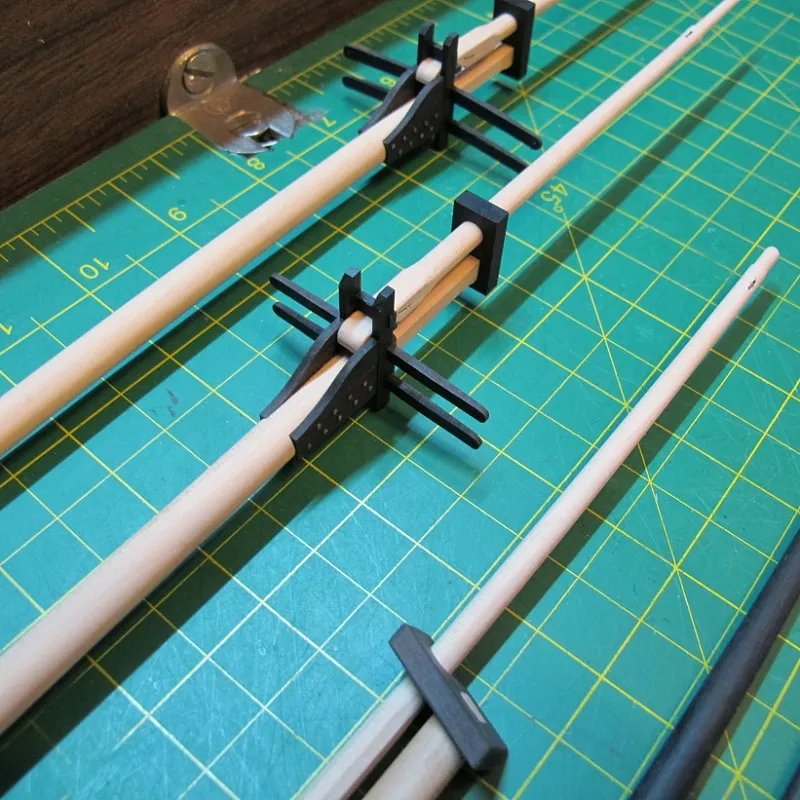

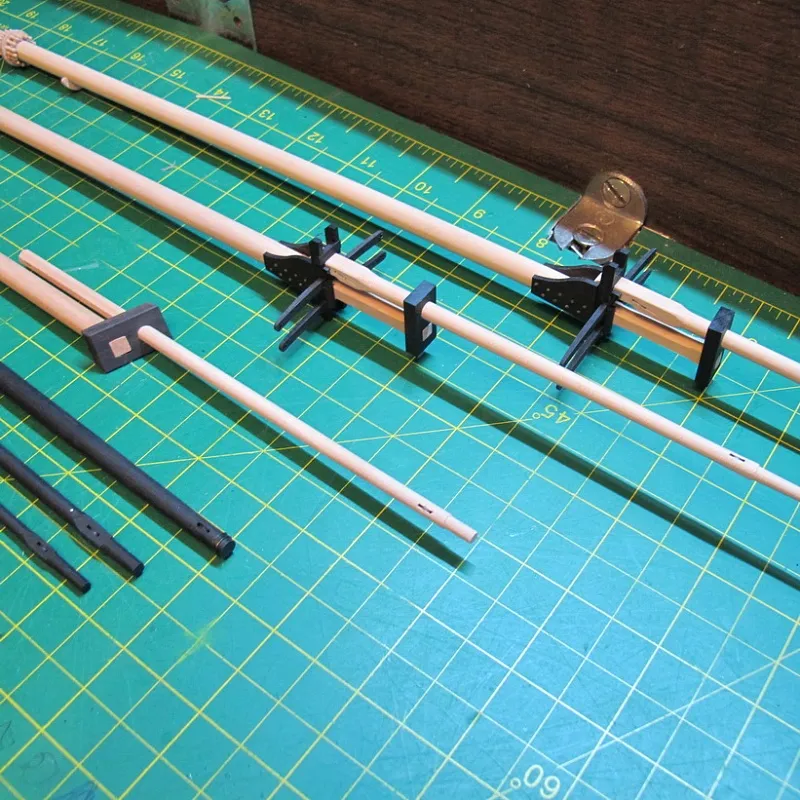

А сам сосредоточился на втором гафеле, - для грота. Немного изменил последовательность (сначала прорезал посадочное, потом вклеил гафель), ну да наверное не суть. Просто второй раз всегда получается чуть лучше:

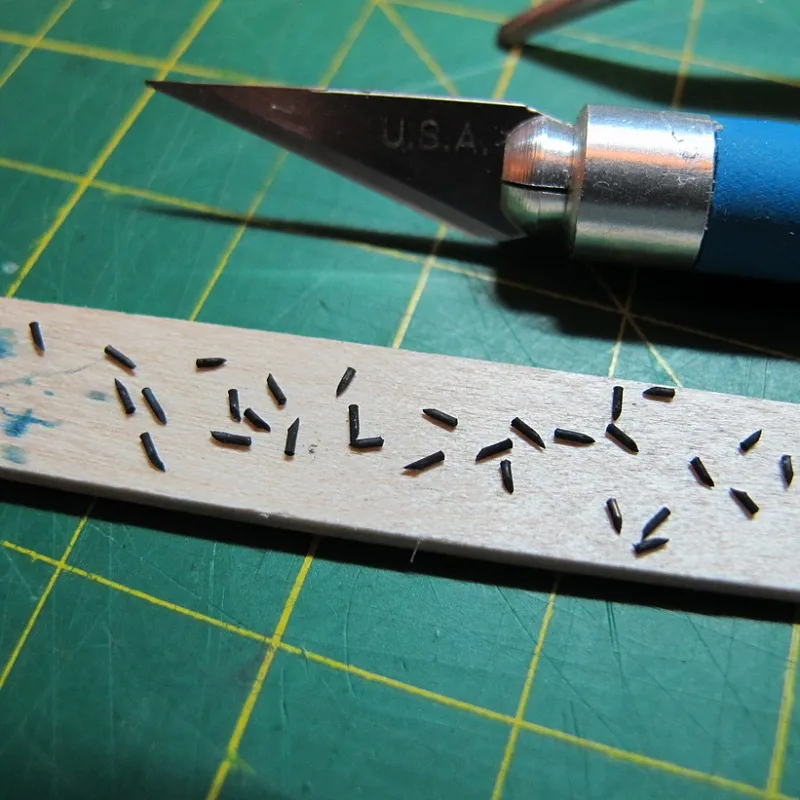

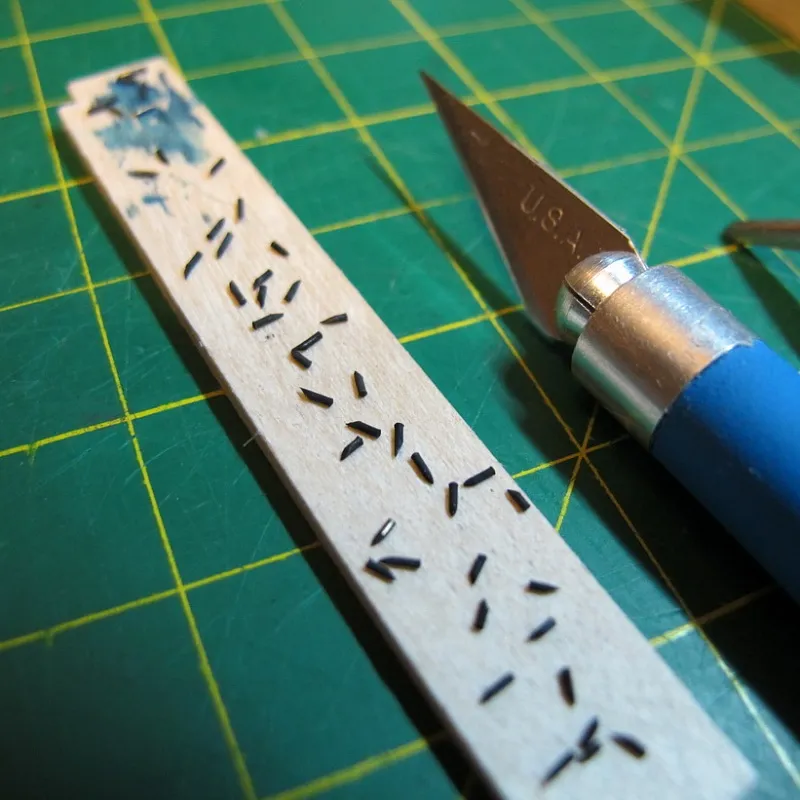

Натыкал гвоздей:




Ну и их как обычно видно только на макросъемке :)

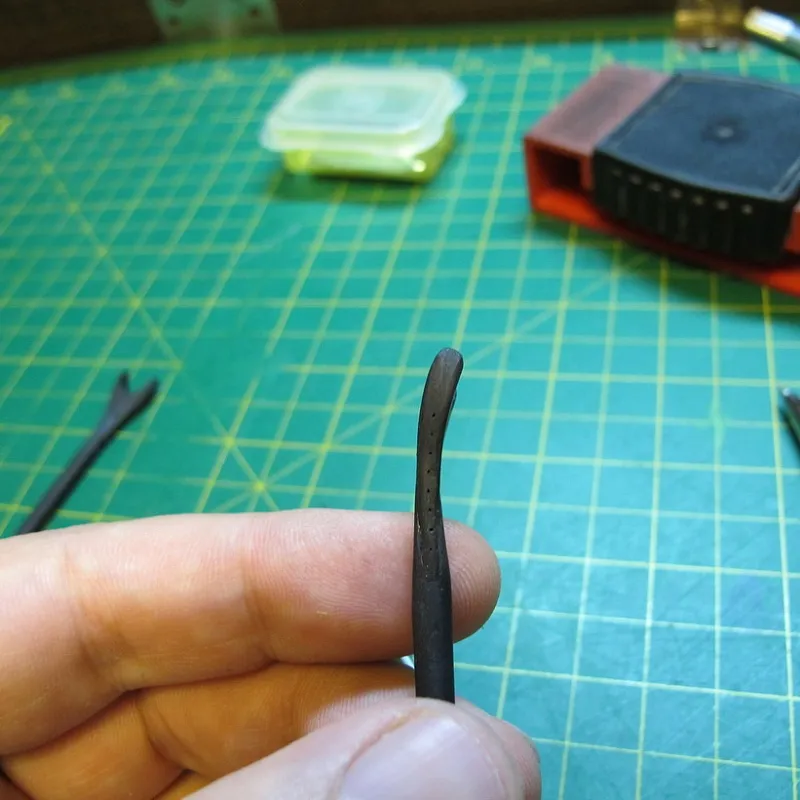

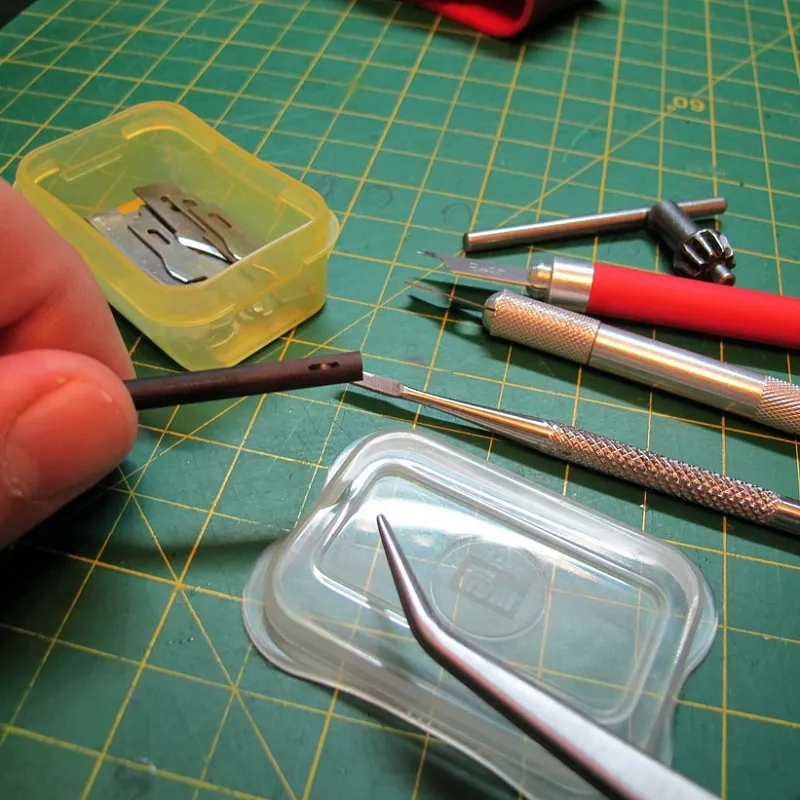

В одном из гафелей есть шкив на ноке:

На этом с гафелями всё.

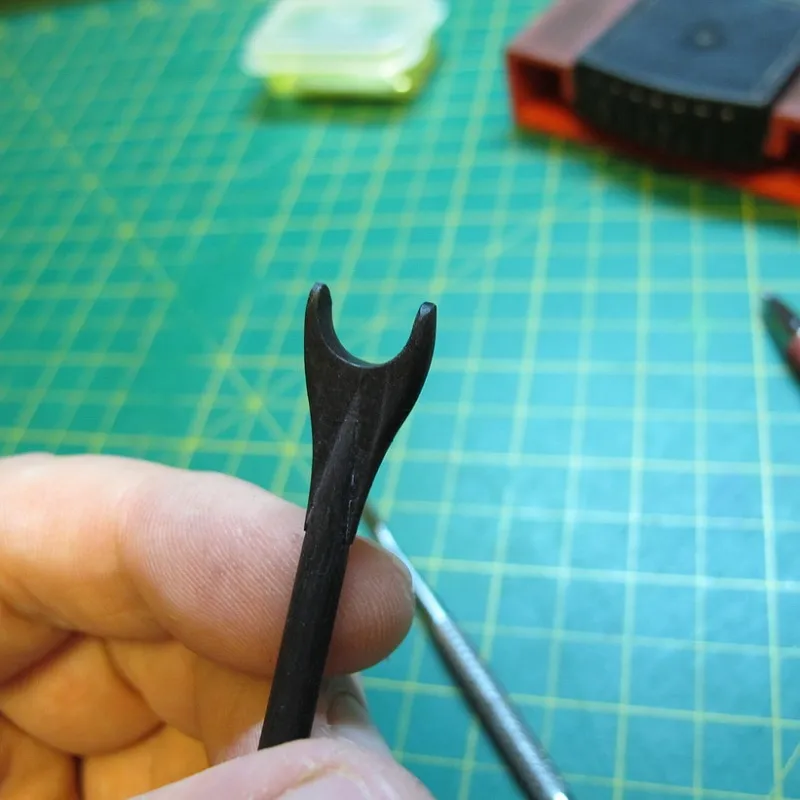

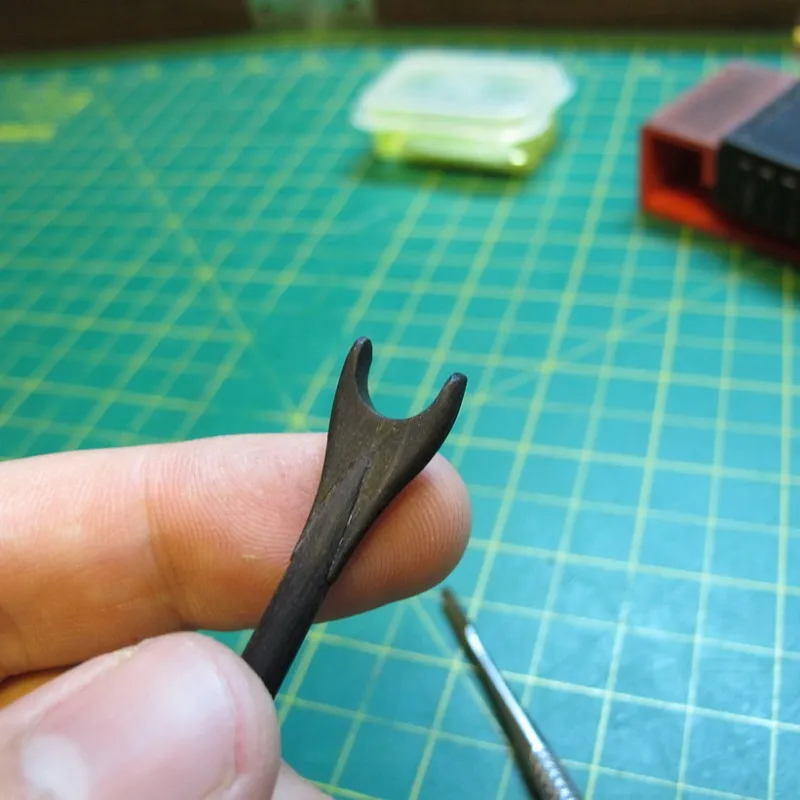

Кадр доработанного топа:

Ни к чему, просто фотка сиротливо лежала в папке, притулить ее больше некуда, так что просто хвастаюсь :)

Далее эзельгофт бушприта.

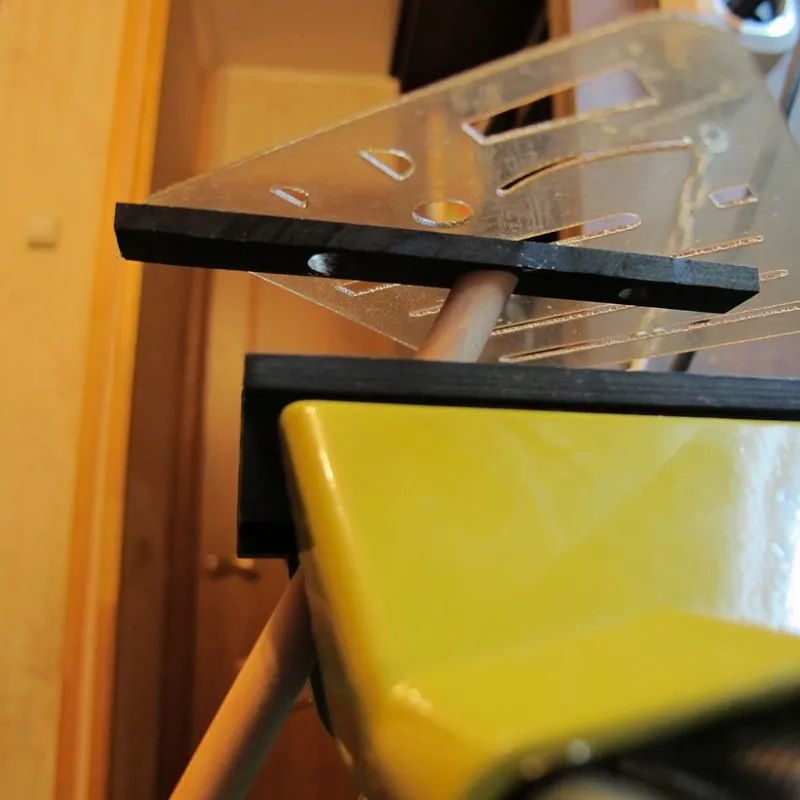

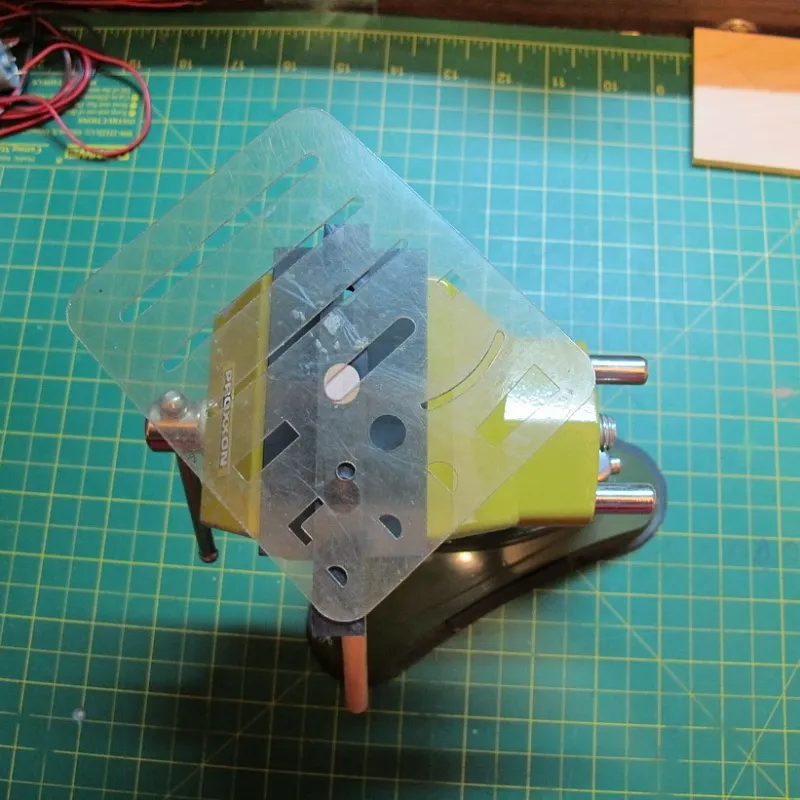

Чтобы разметить квадратный шип на ноке бушприта, берём заготовку одной толщины с будущим эзельгофтом и под нужным углом сверлим в нём отверстие толщиной с дерево бушприта.

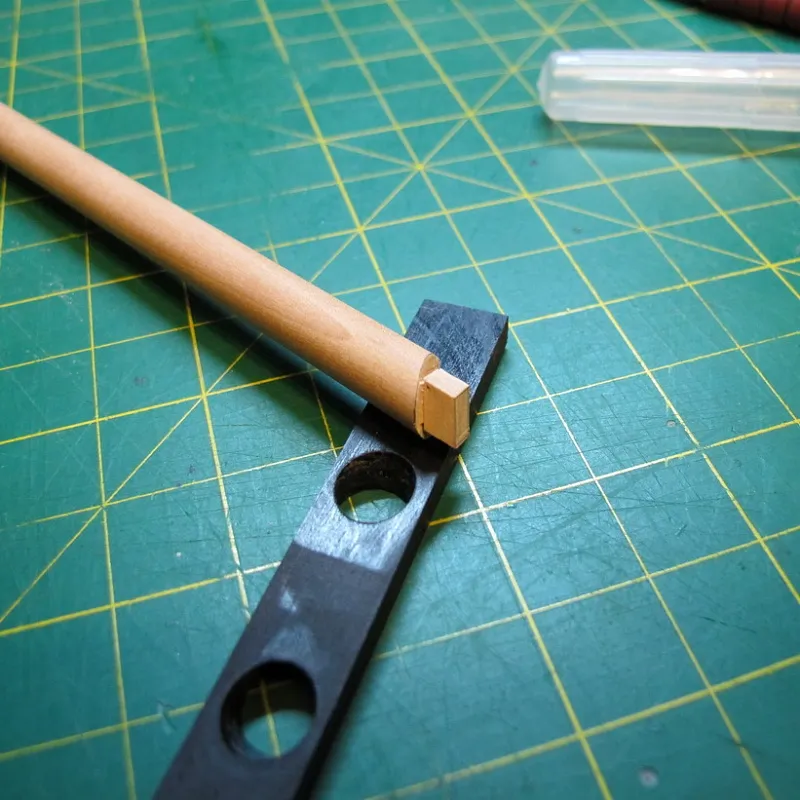

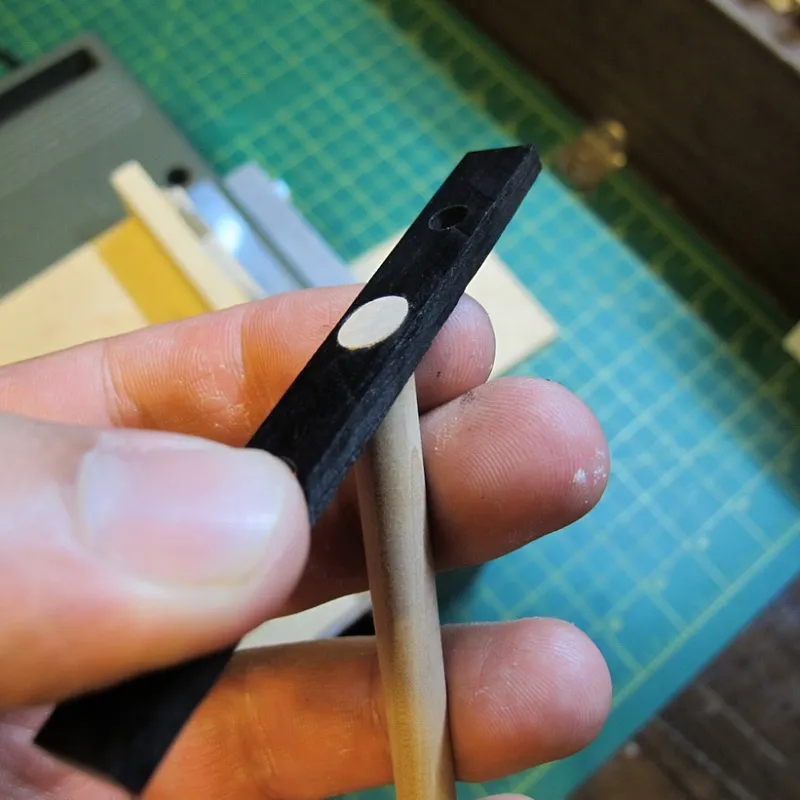

Вставляем в него нок бушприта, срез подгоняем заподлицо:

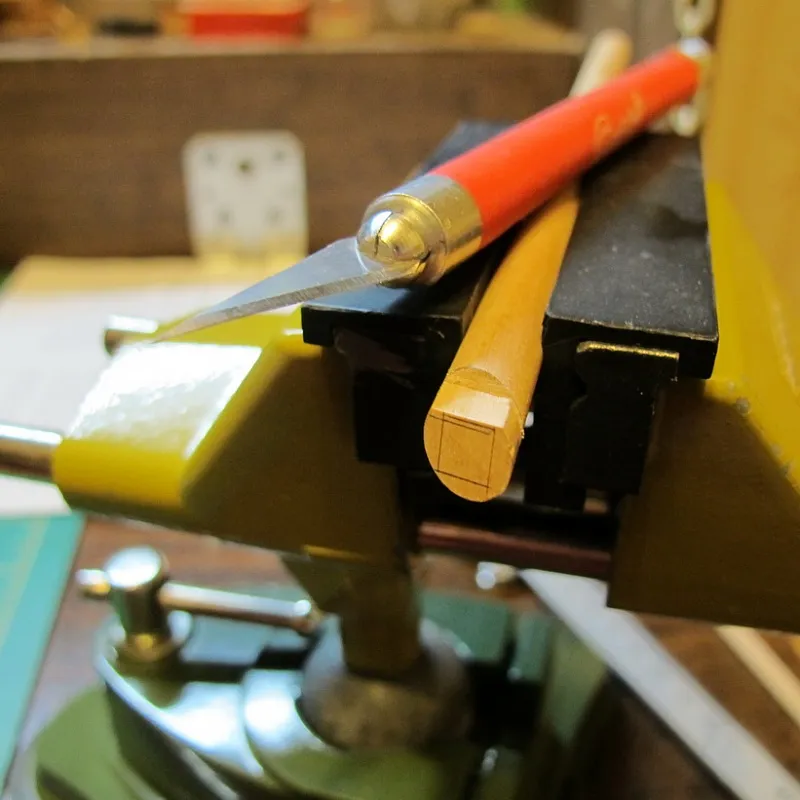

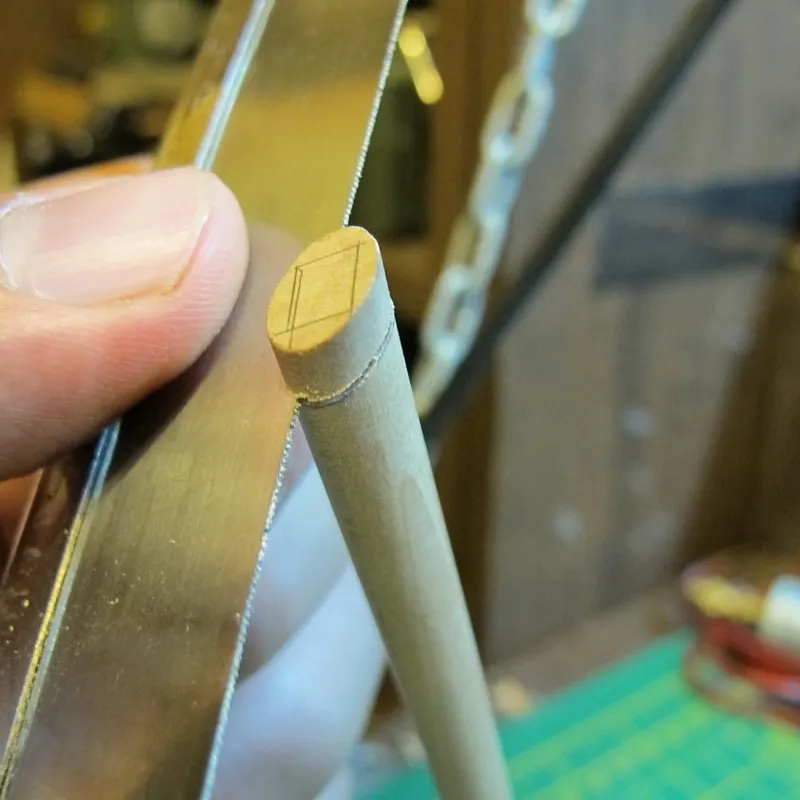

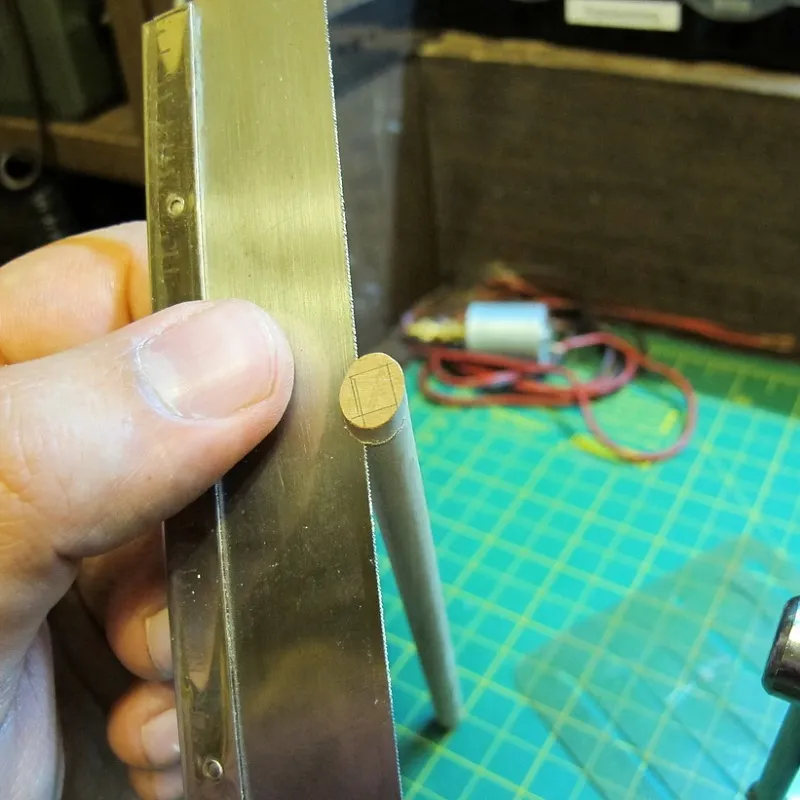

Размечаем квадрат:


По нижней кромке размечаем линию отреза:


Аккуратно подрезаем боковинки (можно чуть переборщить, но не слишком):

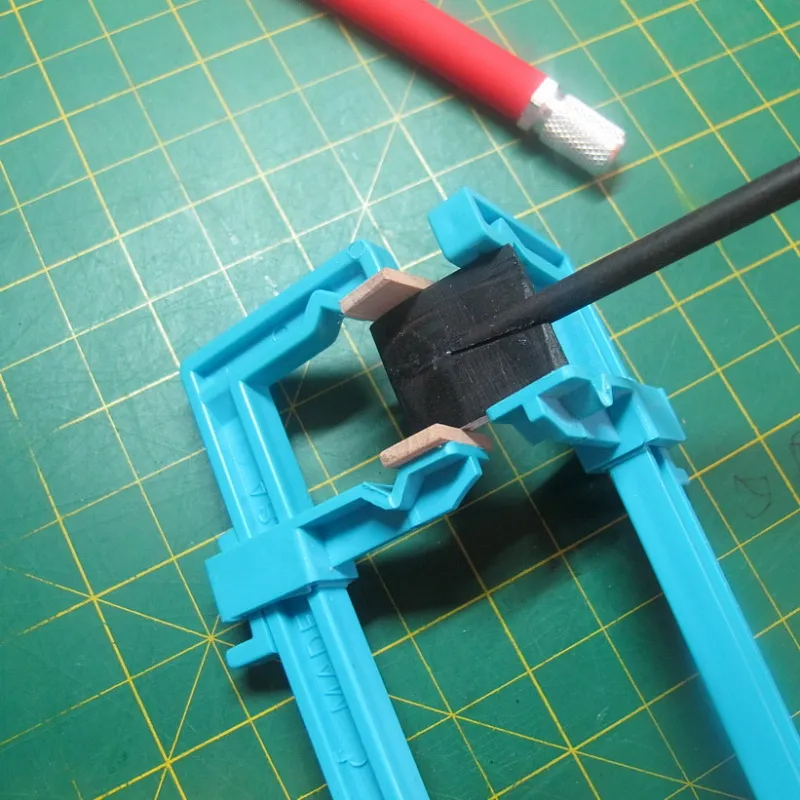

И скалываем их:



В этот момент пожалел, что заготовка не слишком прямослойная :)

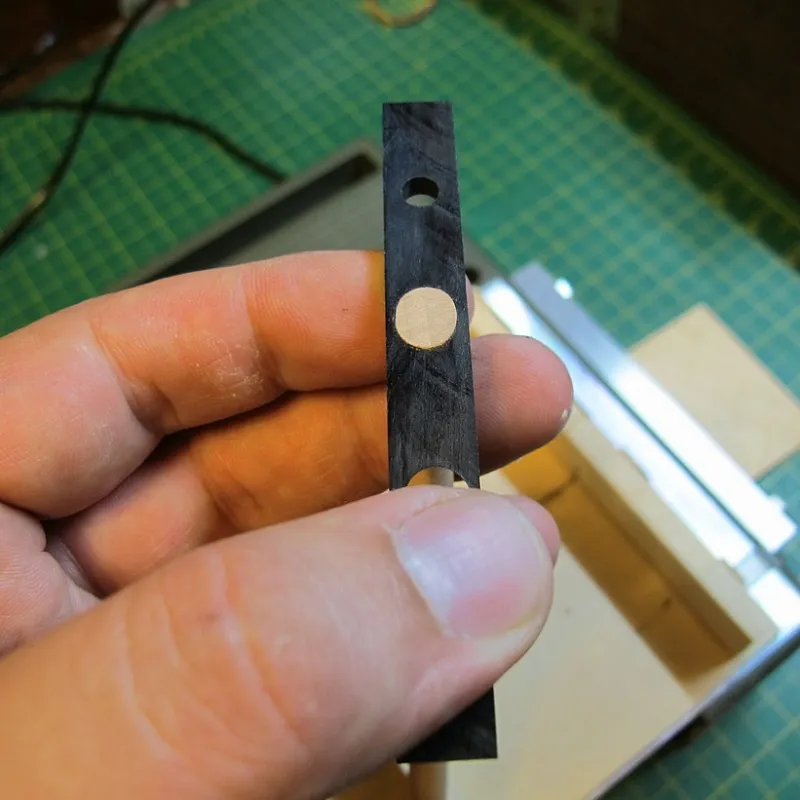

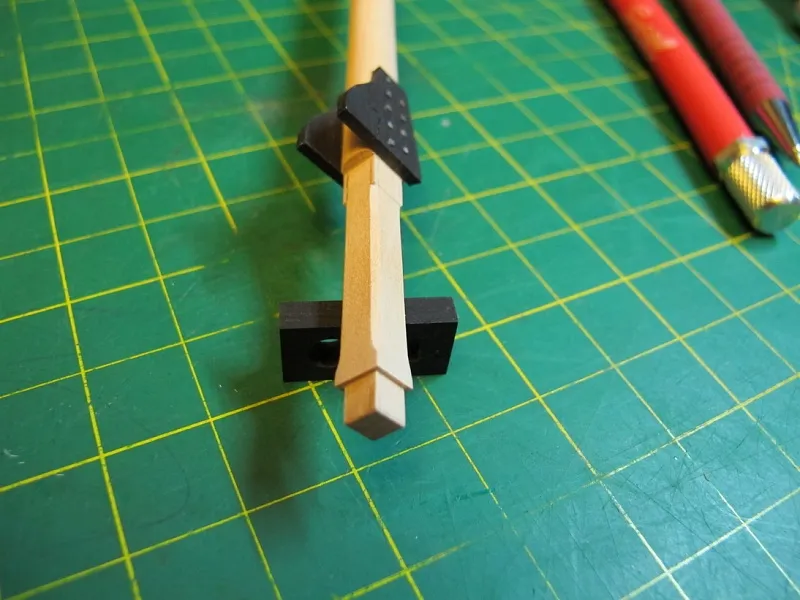

Далее делаем собственно эзельгофт. В принципе то же самое, сверлим под нужным углом два отверстия и растачиваем одно из них под квадрат. Снимать не стал, потому как снимать там особо нечего.

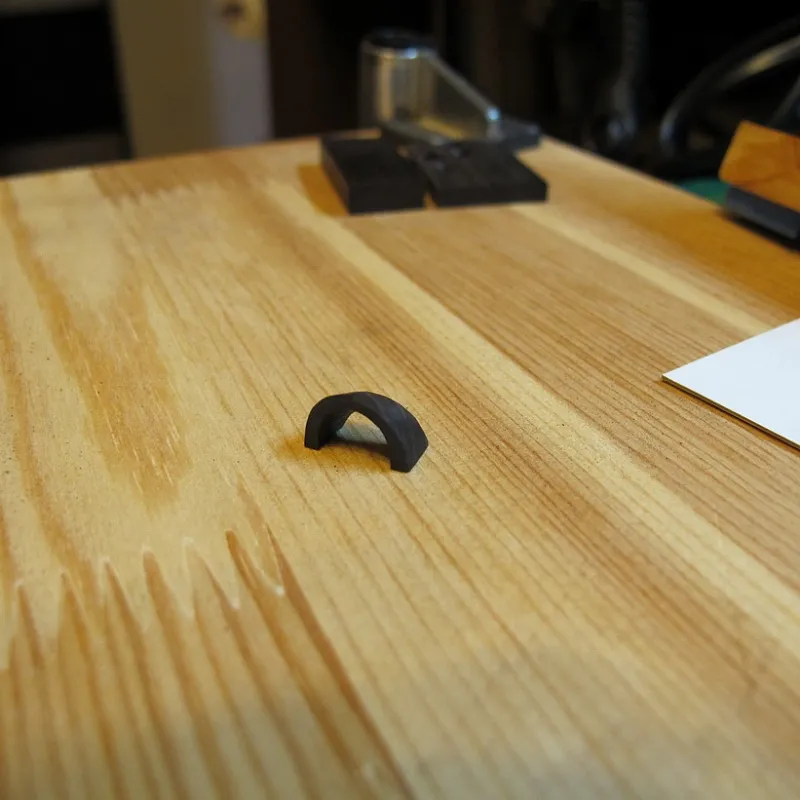

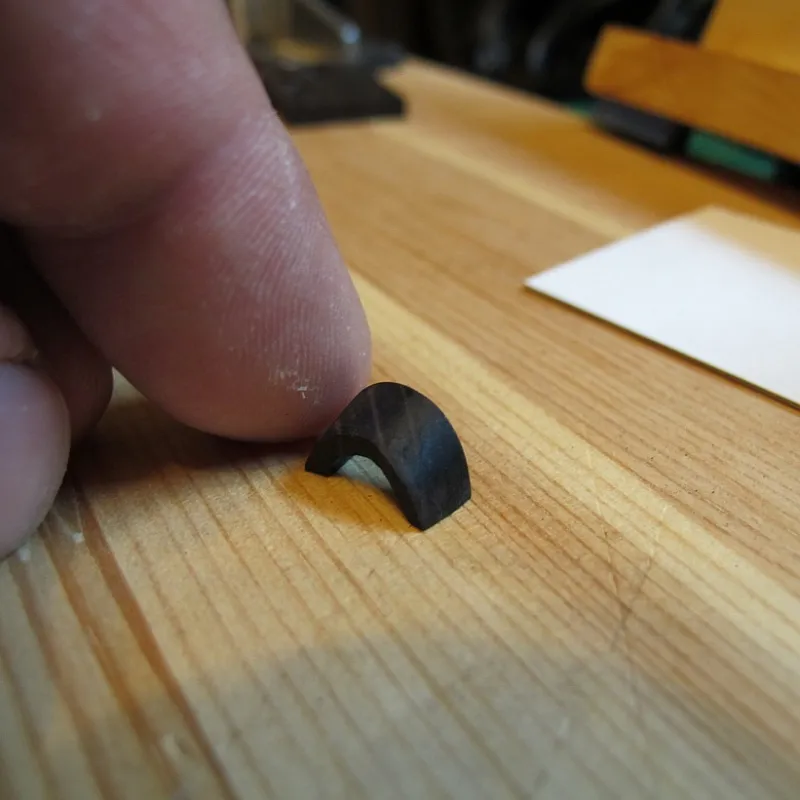

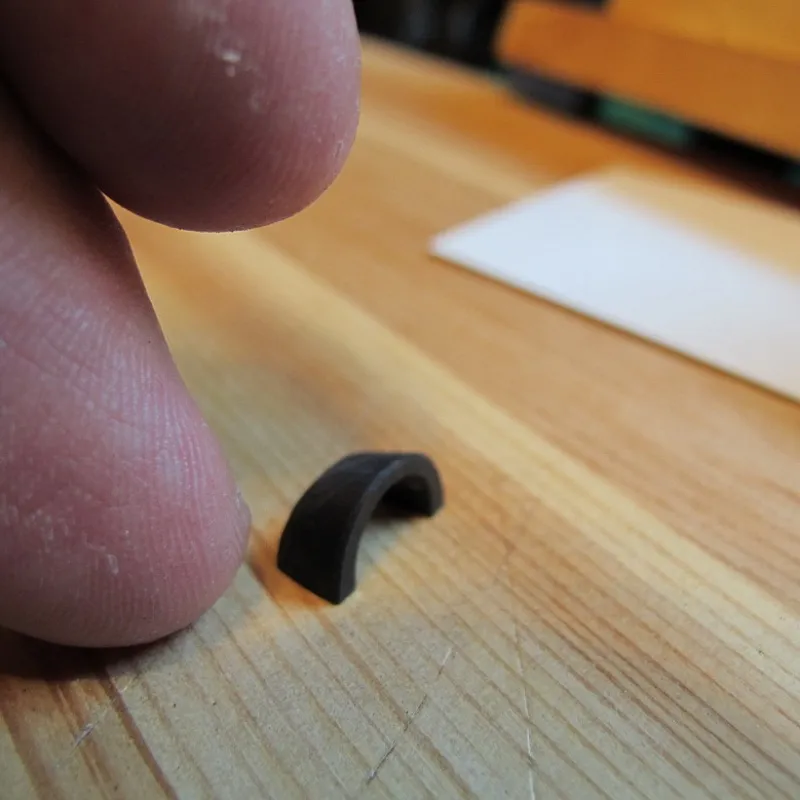

Потом долго точил нашлёпку на бушприт в районе пересечения его с планширем. Вот чего получил в итоге:






По месту:

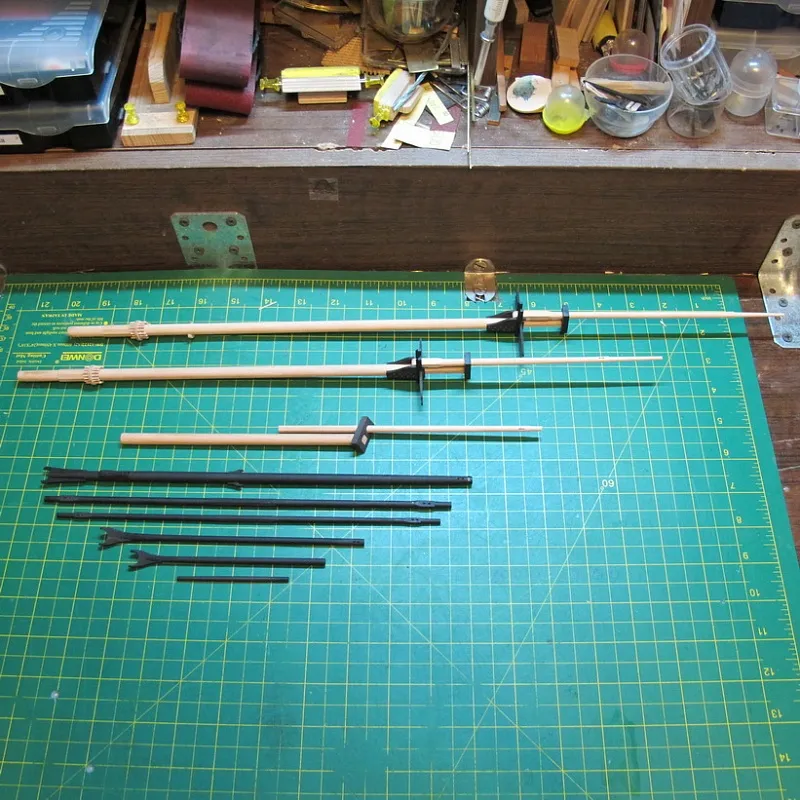

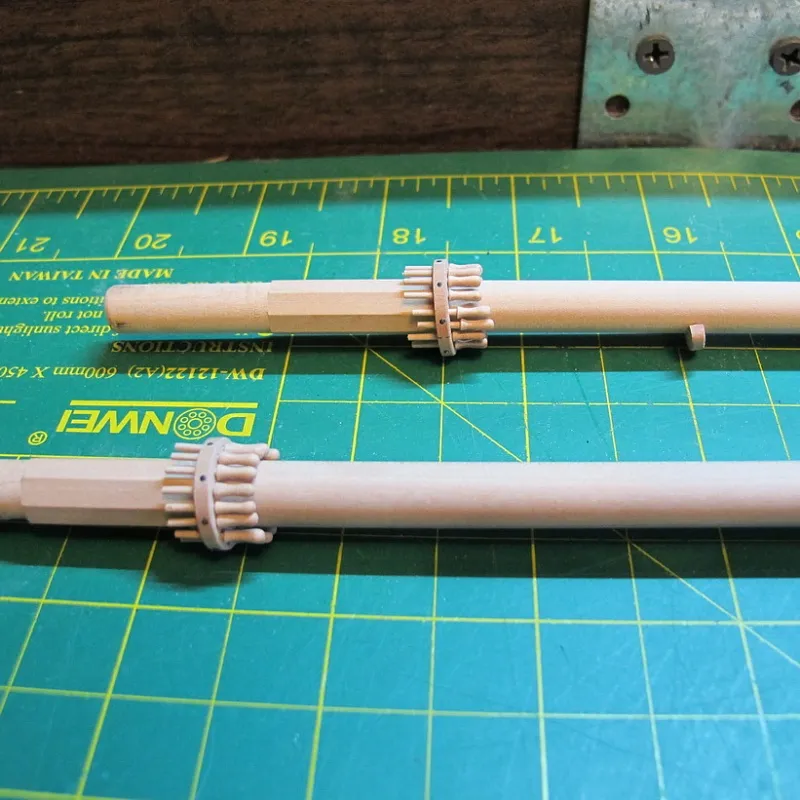

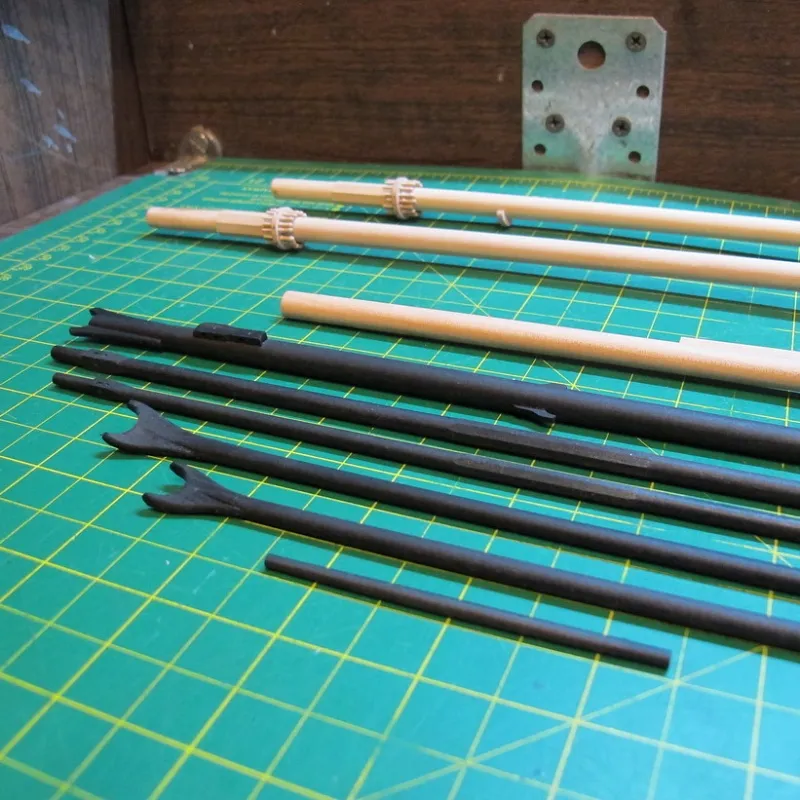

В общем все дерева на рангоут таки выточил :)
Теперь осталось насверлить в них дырок под рымики и кое-где приделать утки.









Фото:
Оценка читателей
, чтобы оценить запись
Оценок пока нет
Автор записи
FreeLander
114 записей · 3 подписчика
Следить
28.10.2012 20:47:16
Блин , как много инфы сразу , быстро всё и не переварить , но чувствую , что найду для себя много интересного ;)
Мне нравится0
Ссылка Мне нравится0
28.10.2012 21:23:43
Очень на это надеюсь :)
Мне нравится0
Родитель Ссылка Мне нравится0
(Скрытый комментарий)
28.10.2012 21:25:56
Спасибо, но для хирургии я слишком ленив и неискрометен :D
Одно время общался много с хирургами в республиканской больнице, - потрясающие ребята!
Мне нравится0
Родитель Ссылка Мне нравится0
28.10.2012 23:12:05
хорошо, что тут скажешь, есть на кого ровняться :)
Мне нравится0
Ссылка Мне нравится0
28.10.2012 23:16:49
Согласен, есть: равняйтесь на Безверхнего, не ошибётесь :D
Нет, серьёзно, у меня довольно много ляпов с точки зрения исторической достоверности, да и изготовление далеко не самое оптимальное, так что заимствовать надо критически.
PS На второй комплимент не напрашиваюсь, мне и первый очень приятен)


Мне нравится0
Родитель Ссылка Мне нравится0
29.10.2012 07:14:27
Красота!К сведению. По правилам русского языка фамилии типа Ярош в мужском роде склоняются, а в женском - нет. Пример: "у Сергея Левитана", но у "Татьяны Левитан", а не "у Татьяны Левитаны".:)
Мне нравится0
Ссылка Мне нравится0
29.10.2012 10:07:09
Логично, но тут приоритет определения правил всё же у носителя имхо)
Мне нравится0
Родитель Ссылка Мне нравится0
29.10.2012 09:47:19
Крут.
Не понял только нафига ты перед выпиливанием шипа на ноке бушприта шаманил со сверлением под углом какого то шаблона.
Мне нравится0
Ссылка Мне нравится0
29.10.2012 10:06:13
Чтобы разметить линию будущего реза пилкой. Ну и, как побочный эффект, квадрат удобнее размечать.
Мне нравится0
Родитель Ссылка Мне нравится0
31.10.2012 18:55:42
Петр, привет! Редко я появлялся на форуме в последнее время, но за твоей работой слежу. Слов просто нет!  Качество изумляет!

Мою фамилию точно перевели с транслита:D И она склоняется по правилам русского языка.
Так вот, мне Виталий (Garward) как-то посоветовал сделать или приобрести вот такие штуки:   Lathe spares Set of Centering Bushe  http://www.model-dockyard.com/acatalog/Mantua_Power_Tools.html
Что-то не пойму как просто картинку закинуть, пришлось ссылку дать.Идея вроде понятна - во втулку вставляется заготовка, отверстие - на конус бабки, набор втулок - для разных диаметров заготовки.

Кстати, я пока еще точил прямо упирая заготовку в заднюю бабку - аварий не было, может благодаря тому, что орех -достаточно прочная древесина
Мне нравится0
Ссылка Мне нравится0
31.10.2012 19:27:26
Александр, приветствую!
Интересна идея с конусами, думаю на что нибудь натолкнет...
А как мантуевский токарник в работе?
Мне нравится0
Родитель Ссылка Мне нравится0
31.10.2012 23:48:46
Да у меня проксоновский тоже, как у тебя, а мантуевский есть у Виталия, но он мне писал, что станок хоть и пластиковый, но вполне себе годный для работы. А эти центрующие втулки я и сам планирую заказать.
Мне нравится0
Родитель Ссылка Мне нравится0
01.11.2012 11:00:23
Да, чего-то я совсем забыл что у тебя Проксон :)Втулки хороши в качестве пищи для размышлений, покупать конечно вряд ли буду, уж очень понравился способ с деревяшкой на задней бабке. Основной плюс в том, что в этом случае задняя бабка не подпирает заготовку сзади, т.е. не создает в ней напряжения на изгиб.  В то же время соскочить с такого крепления практически неревозможно.
Мне нравится0
Родитель Ссылка Мне нравится0
01.11.2012 11:32:21
Согласен, тоже интересный вариант. Только тут надо брать патрон для задней бабки. Я сначала собирался его сразу прикупить, потом, когда заценил соосность, передумал - ибо по назначению его использовать бессмысленно. А тут дааа... согласен, что неплохо задумано.
Петр, а с палубой еще планируешь что-нибудь делать? На фоне просто великолепных всех остальных элементов, ИМХО, она как-то просто стала выглядеть, хоть и сделана безупречно. Не хватает мелочей..... нагели хоть сделать, да и на торцах палуб ведь какие-то поперечные планки должны быть...


Мне нравится0
Родитель Ссылка Мне нравится0
01.11.2012 11:54:55
Соосности там нет это точно :) Я этот патрон по ошибке купил, думал что он вращающийся :D но в итоге оказалось что штука не совсем бесполезная, периодически пригождается.

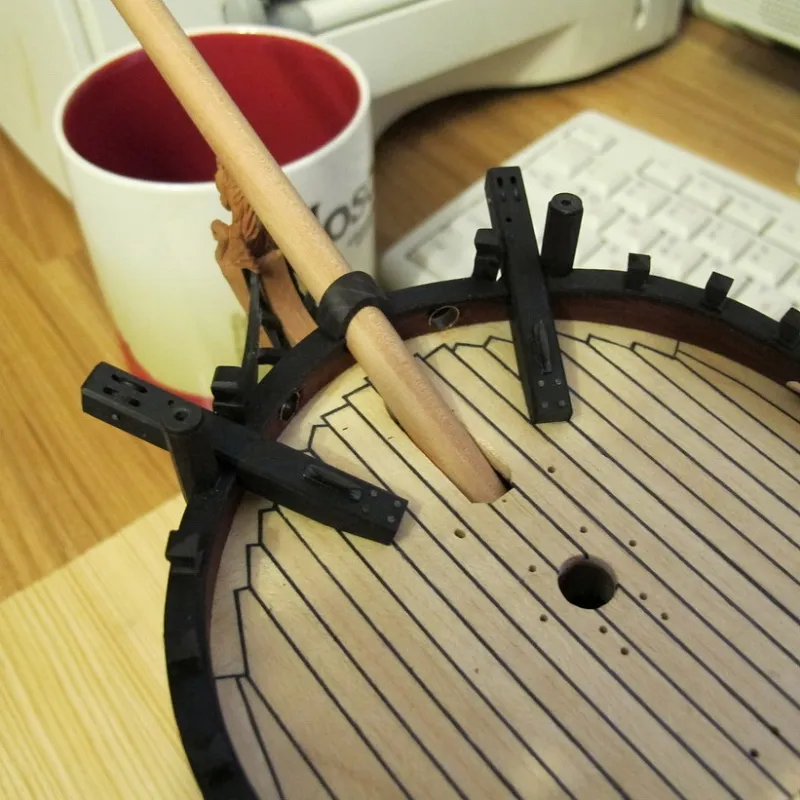

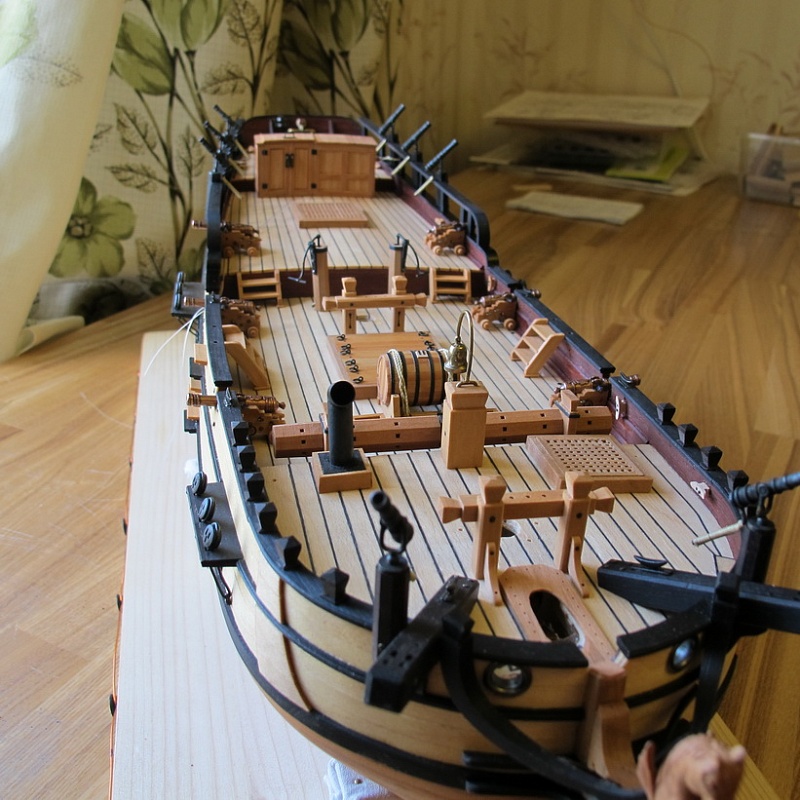

Палуба особо насыщенной не будет, примерно как на этой фотографии (ссылка) плюс рангоут/такелаж. Ну там еще пара снастей будет разложена, якорный канат и т.п. Нагели, увы, уже поздно сверлить, она же давно полачена, а теперь я уже и пушки установил. Торцы палубных досок так и останутся видны, собственно я этого эффекта специально добивался, - вроде так и должно быть.
В общем и целом вплотную подошёл к такелажу, по корпусу сделал всё что можно было, вчера добил последнюю недоделку - правый средний регель гальюна. Рангоут тоже готов. Теперь отговорок не осталось, надо нитки вязать :)
