Болван корпуса, часть вторая. Заполнение шпаций

Итак проигнорировав оконечности взялся за заполнение шпаций.

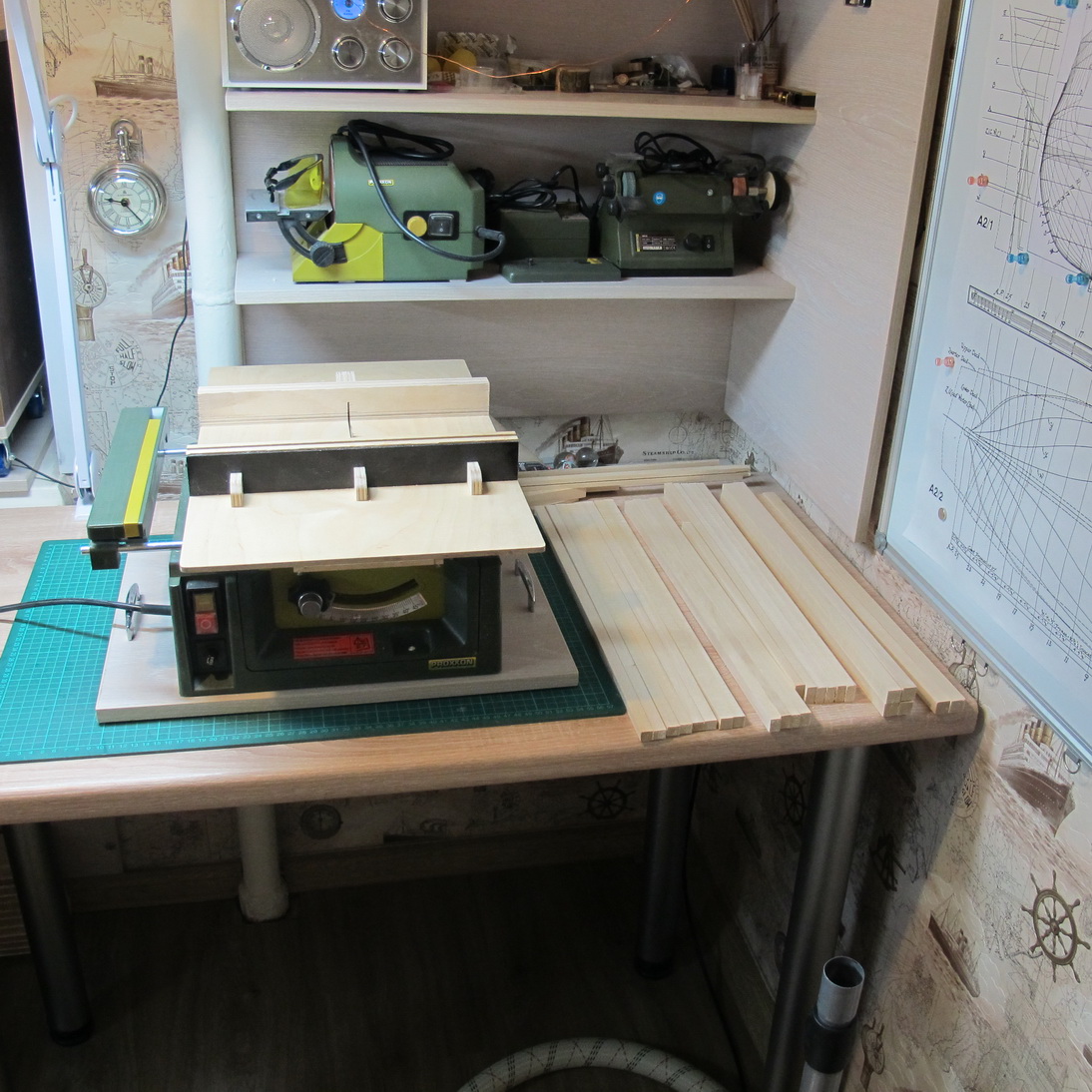

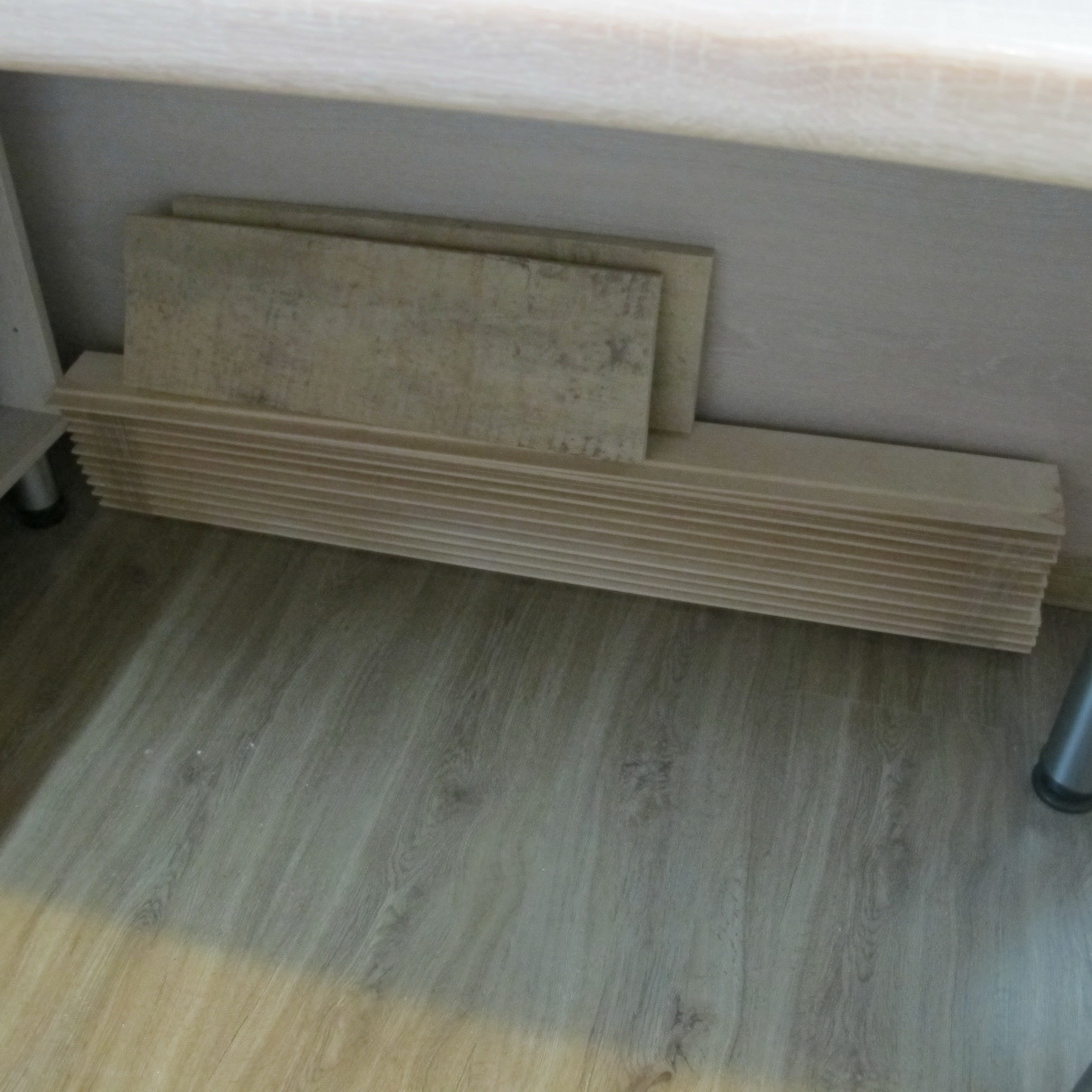

Заполнение делал липой. В прошлый раз использовал для этого массив, купленный в Вудстоке. Эдакая доска-пятидесятка, которую я увлеченно распускал на ленточной пиле, затем шлифовал пластинки в шлифрейсмусе, распускал на бруски на циркулярке, чтобы в итоге вставить нарезанные в размер брусочки в шпацию. Оценив запасы липы я давно понял, что на вторую попытку оставшегося мне не хватит. Сначала хотел опять ехать в Подрезково, что довольно муторно по времени, но потом понял, что как-то многовато избыточных телодвижений... В итоге купил две пачки метровой липовой вагонки на Петра Алексеева. В наличии не было, а то бы взял 60-сантиметровые. Стоит не дорого, крутит ее не особо, не надо ни лентой пилить, ни в рейсмус совать, - просто распустил на циркулярке и в дело. На всё про всё ушло чуть больше одной пачки (11 ламелей).[spoiler]

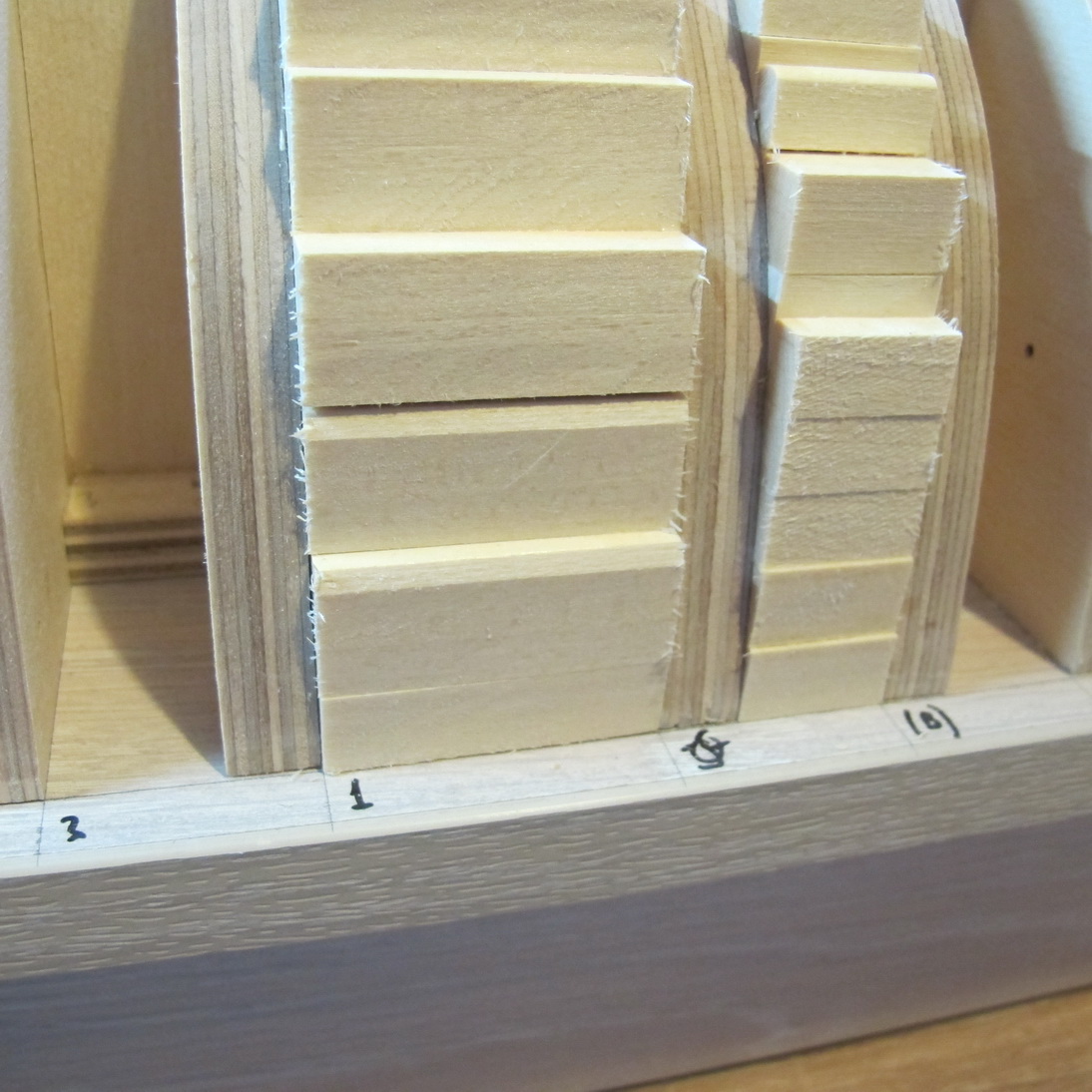

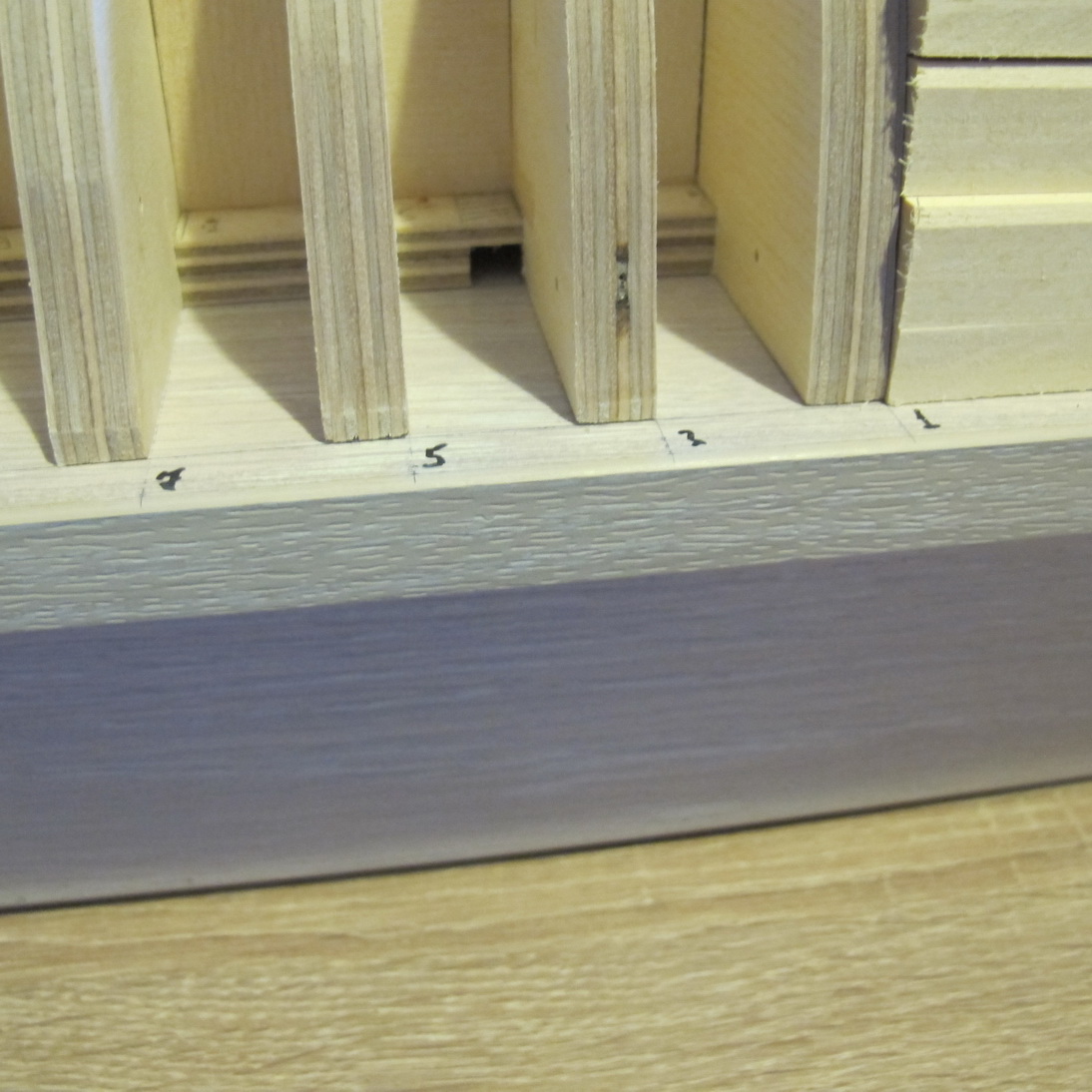

Бруски выходят разного сечения , но и в этом я не вижу проблем.

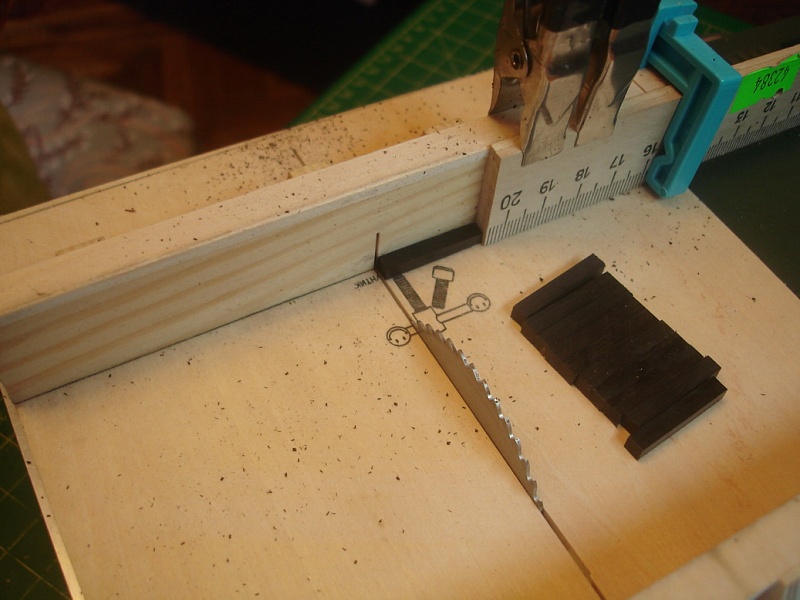

Ну а дальше уже стусло - наше всё. Размер выставил и режь себе да сажай на клей. В такой работе просто незаменим ограничитель длины отпиливаемой детали. Он сильно упрощает процесс по сравнению с работой со струбцинами, как здесь например.

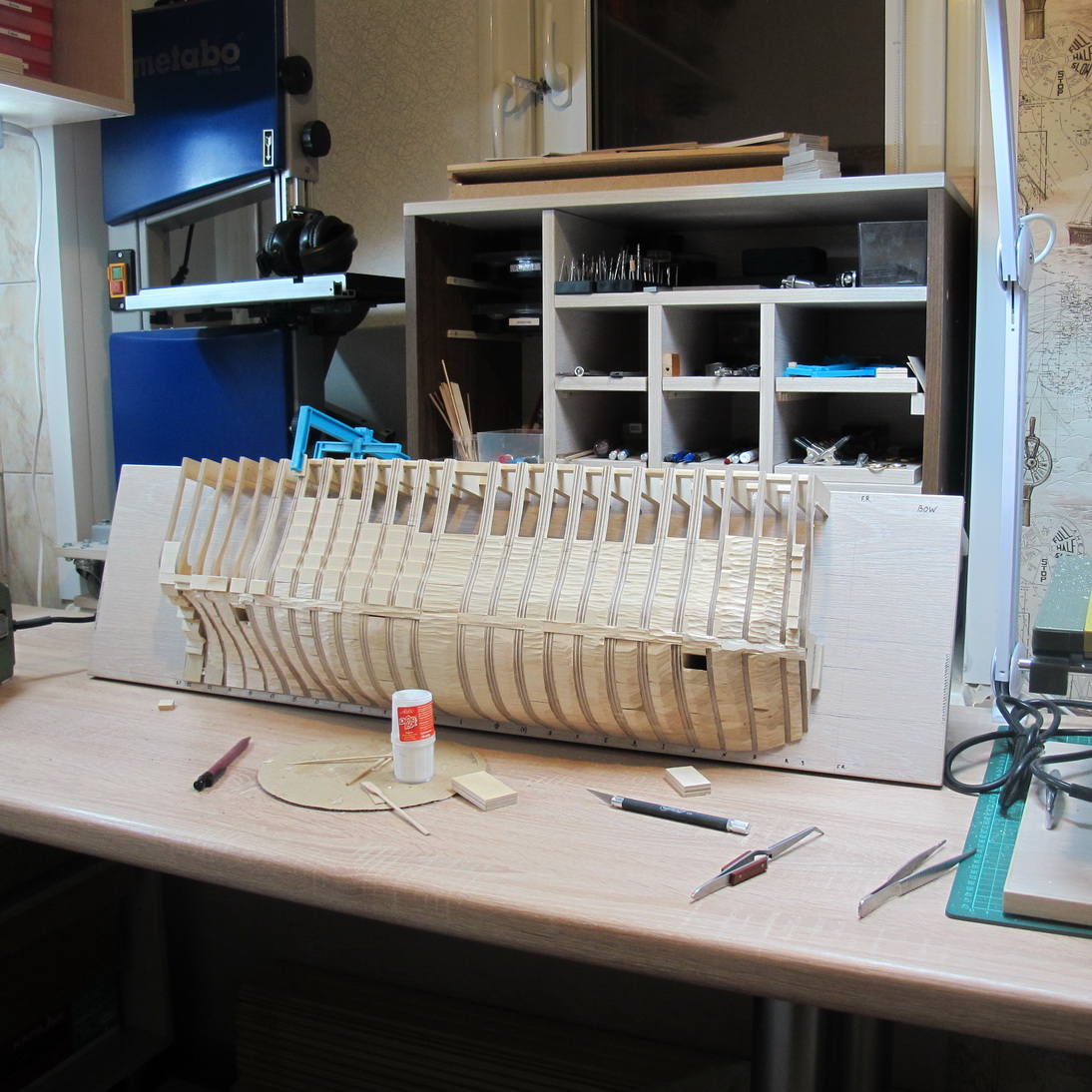

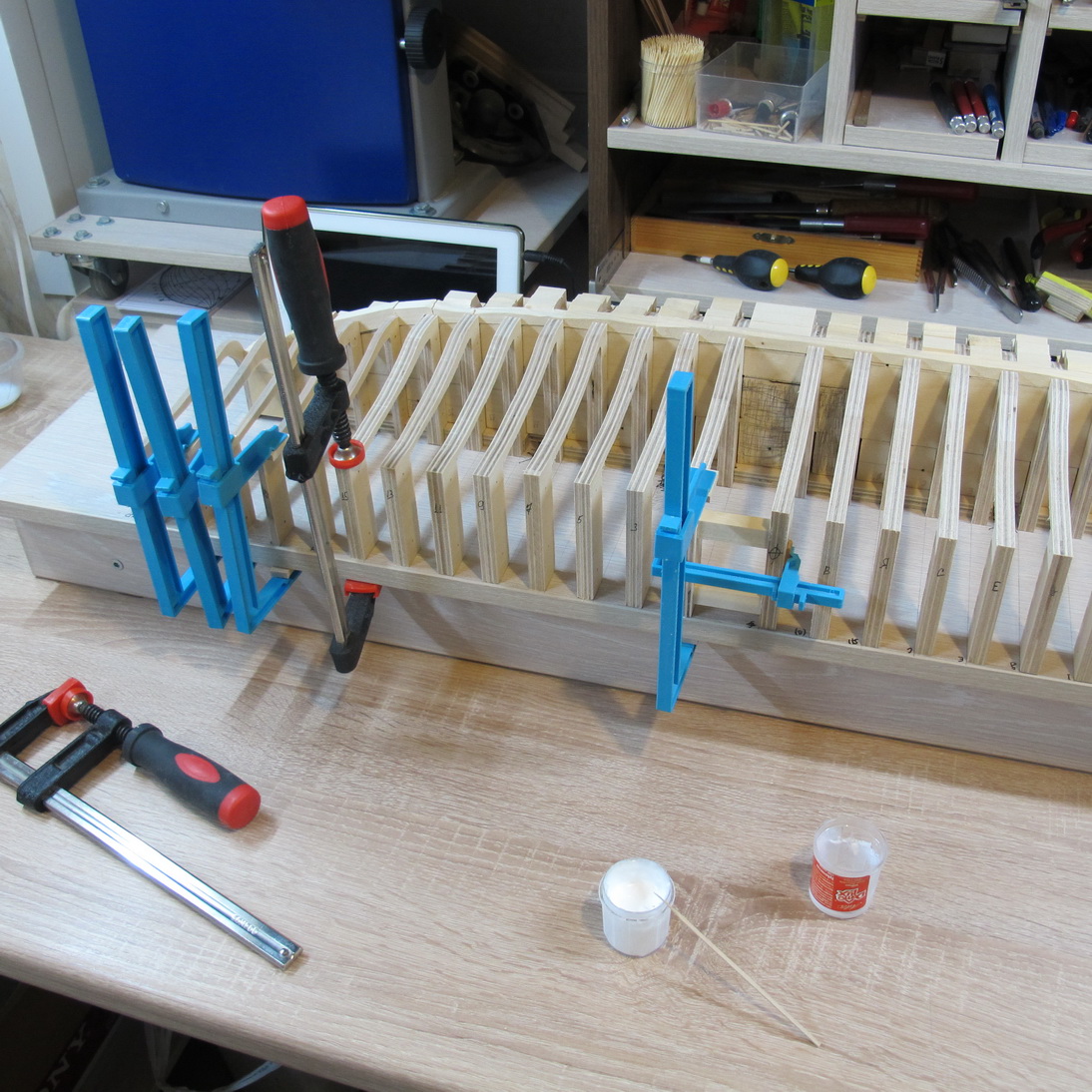

Шпангоуты клеил естественно только к килевым планкам, в итоге получилось, что верхние концы болтаются незакрепленными. Поэтому я сначала прихватил их каплями ПВА к доске, а затем вклеил между ними перемычки. ЛДСП немецкого производства, ламинировано реально довольно толстым пластиком и ПВА от него в случае необходимости легко отдирается.

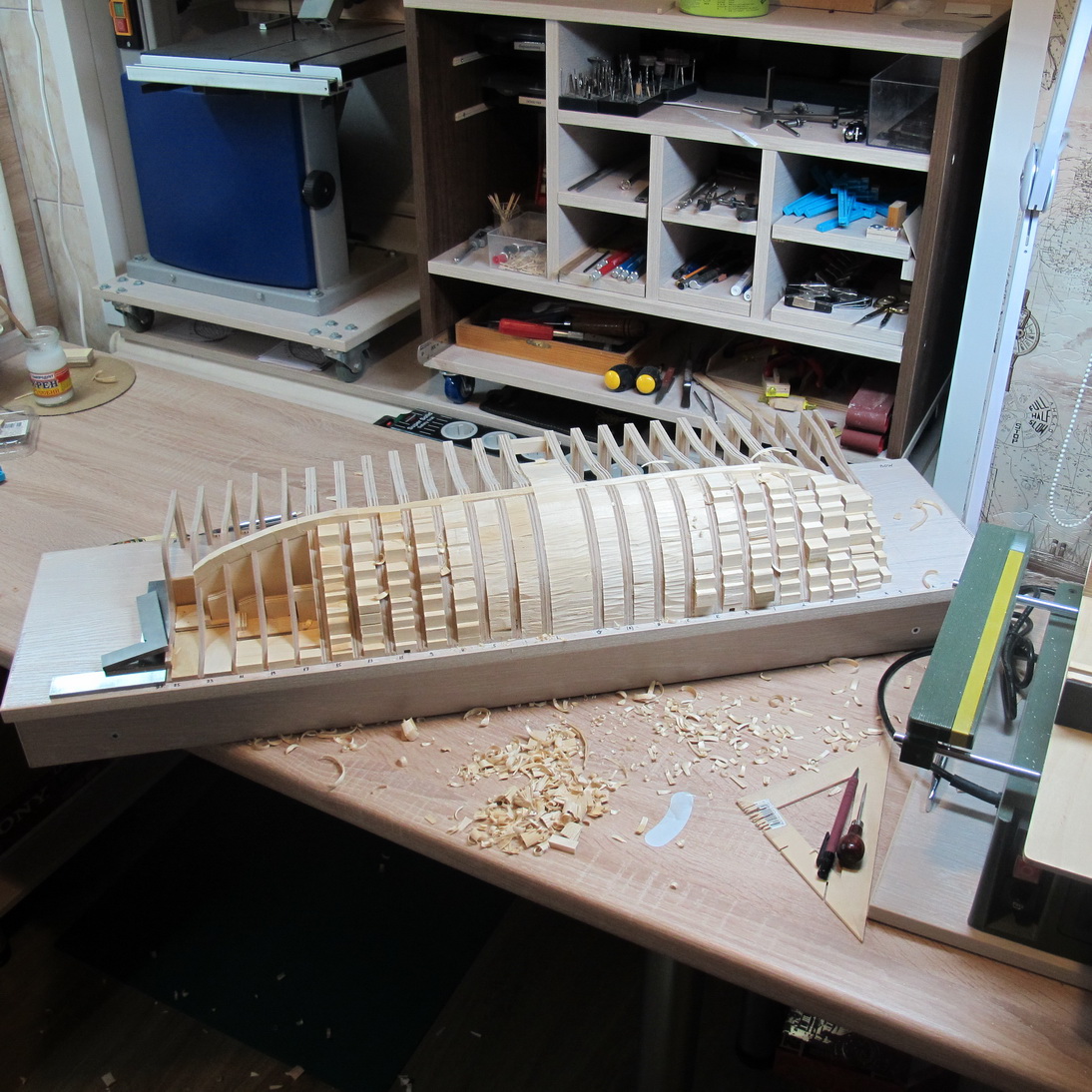

Когда надоедает клеить "кубики", можно отдохнуть орудуя стамеской.
Кстати, как-то на форуме прочел, что убирать лишнее гораздо удобнее полукруглой стамеской. За счет того, что она подрезает края убираемого слоя, получается лучше контролировать направление ее движения. Иными словами ее меньше уводит вдоль волокон древесины. К сожалению не помню чья это была реплика, но в ее правдивости убедился на собственном опыте. В итоге прямыми стамесками в этот раз практически не пользовался. И отдельное спасибо Михаилу Смирнову за объяснение простого и доступного способа заточки полукруглой стамески на точильном станке. Было это давно, но вовремя вспомнилось и очень пригодилось. Без проблем справился с этой задачей на проксоновском миниточиле, на нем же войлочным диском подправлял заточку.

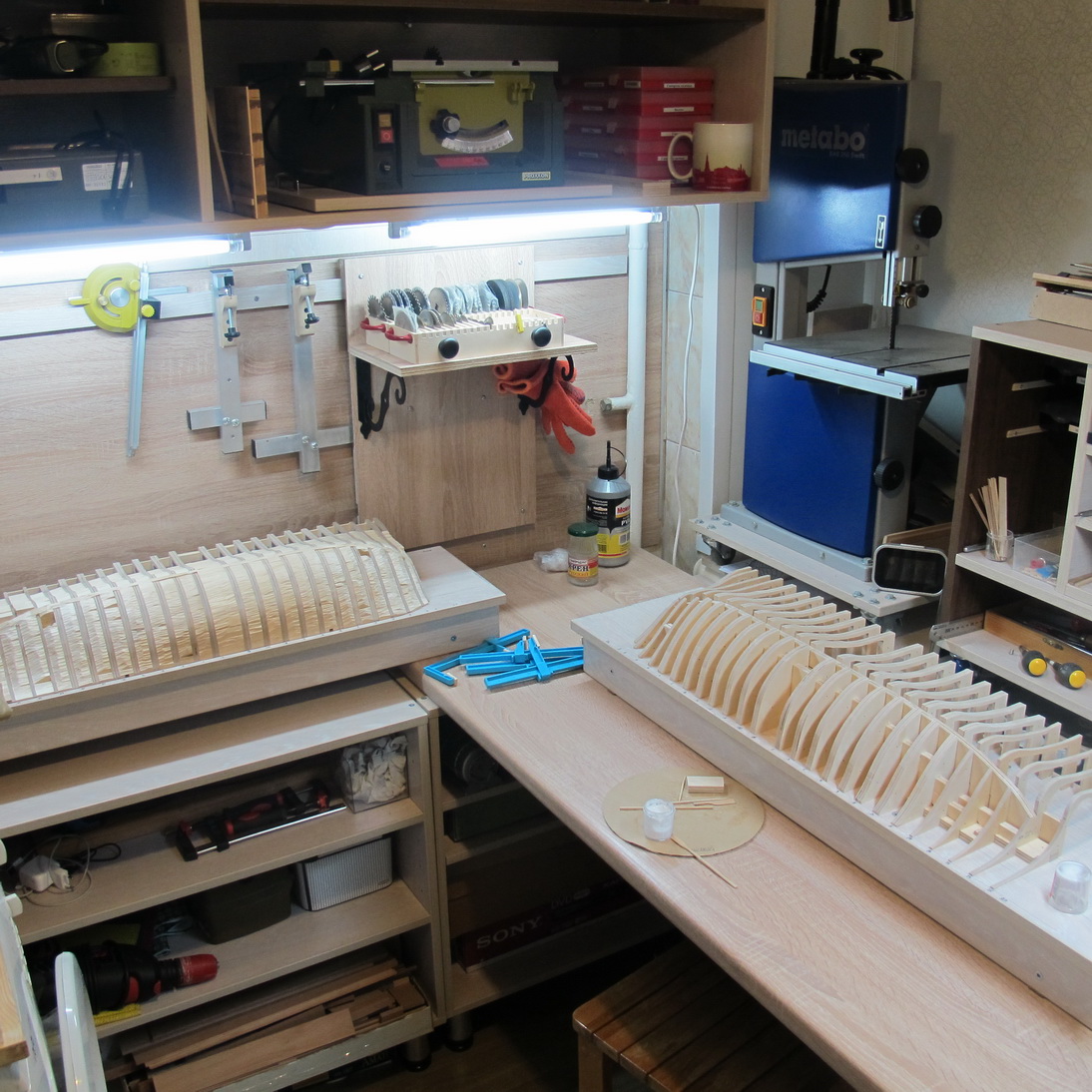

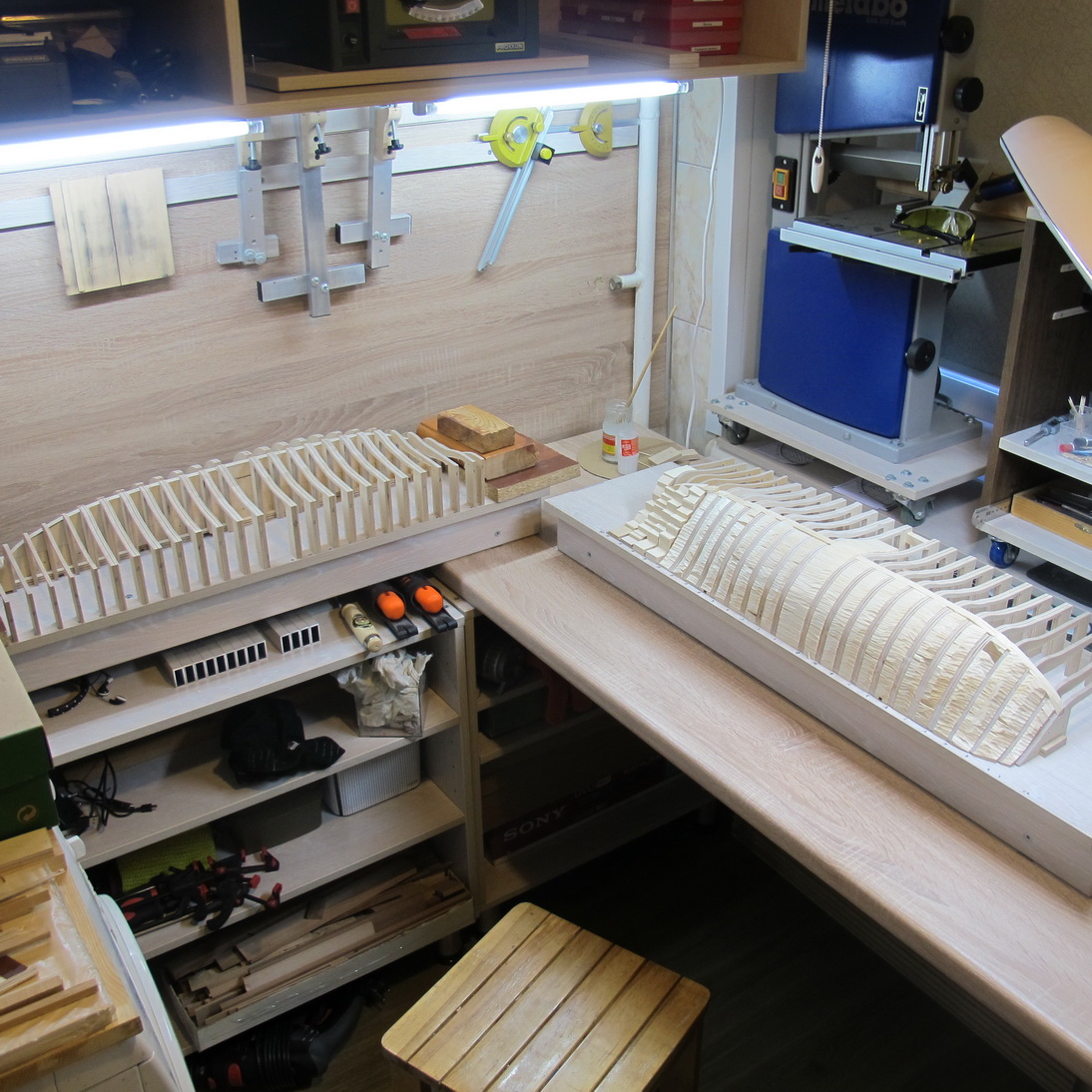

Второй пошёл:

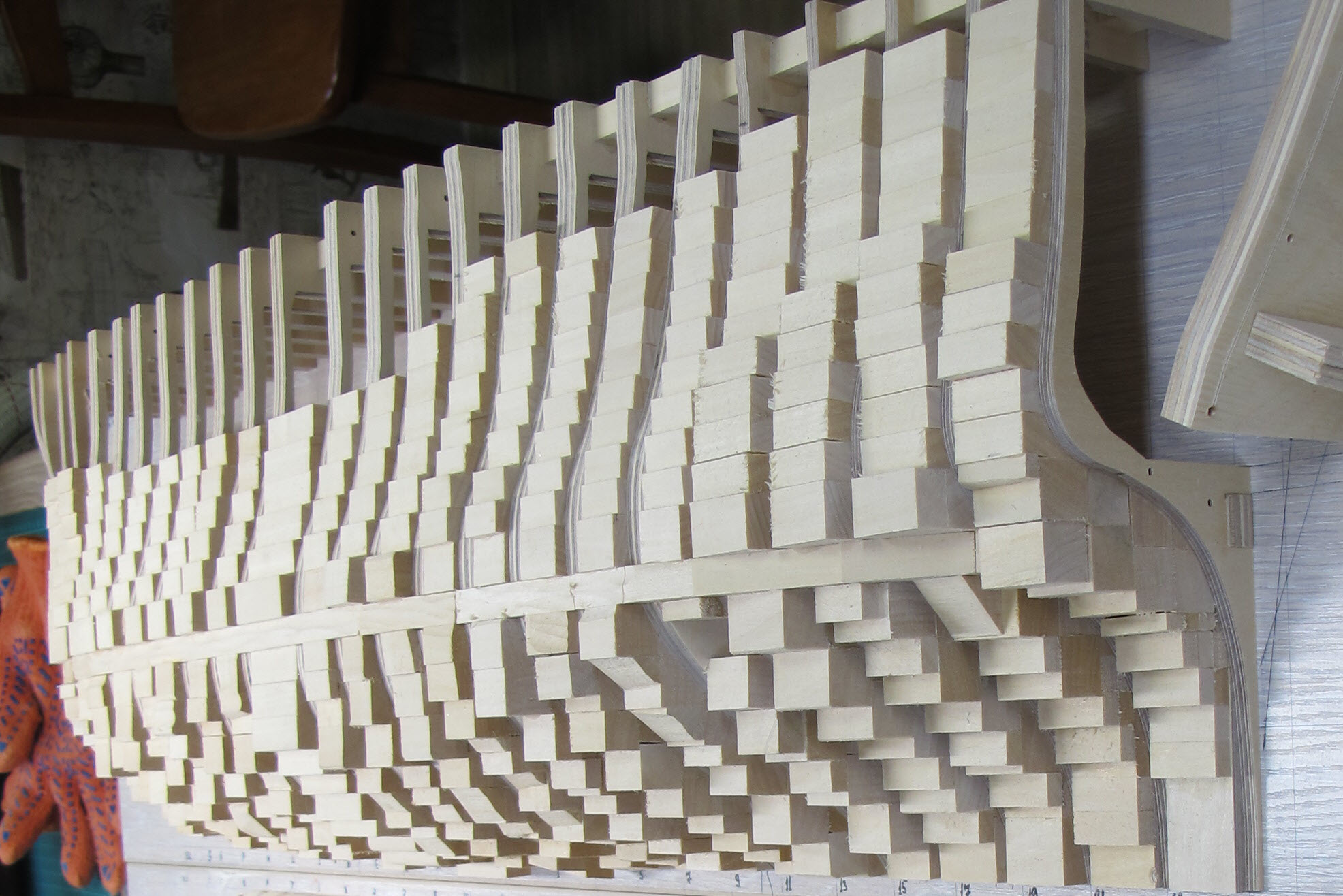

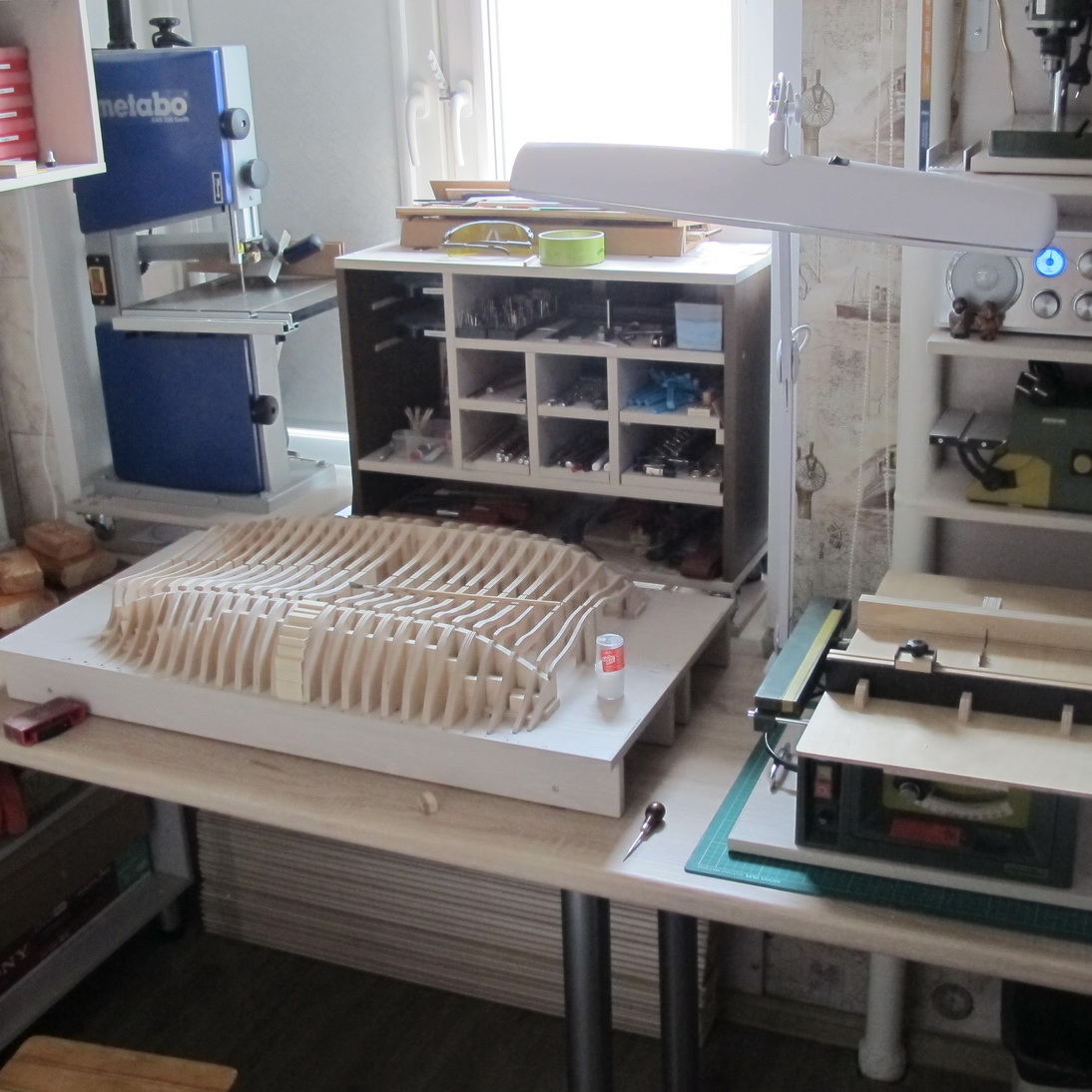

Вторую половинку я забил кубиками буквально за пару дней. Вот что значит сноровка :D

Оценка читателей
, чтобы оценить запись
Оценок пока нет
Автор записи
FreeLander
114 записей · 3 подписчика
Следить
12.09.2015 09:21:27
Интересное решение на счет полуширот. Жду продолжение!
Мне нравится1
Ссылка Мне нравится1
12.09.2015 21:36:12
Кубики кубиками, а оконечности как собираешься делать?
Мне нравится0
Ссылка Мне нравится0
13.09.2015 17:59:40
Уже в процессе, в принципе всё по чертежам, там для этого информации достаточно. Следующий пост будет про это, но история с оконечностями еще не окончена.
Как закончу, сразу выложу уже окончательный вариант. Там в принципе делов осталось не так уж и много. Работа в очередной раз прихватила, домой раньше девяти не возвращаюсь, но надеюсь недельки через две отпустит, и вот тогда... :)
Мне нравится0
Родитель Ссылка Мне нравится0
13.09.2015 19:36:05
Опять ждать долго? А может хотя бы догнать до текущего момента, не дожидаясь финала.
Мне нравится0
Родитель Ссылка Мне нравится0
13.09.2015 20:17:30
Ой, Жень, не торопи, я и так чуть живой :)
Всё будет, дай срок.
Мне нравится0
Родитель Ссылка Мне нравится0
13.09.2015 20:23:29
Ох, боюсь опять сорвешься с крючка и уйдешь на дно на пару лет )))
Мне нравится0
Родитель Ссылка Мне нравится0
14.09.2015 05:52:34
Пётр, я так и не понял сакральный смысл закладных гаек сверху на килевых планках,  они зачем?
Мне нравится0
Ссылка Мне нравится0
14.09.2015 09:18:52

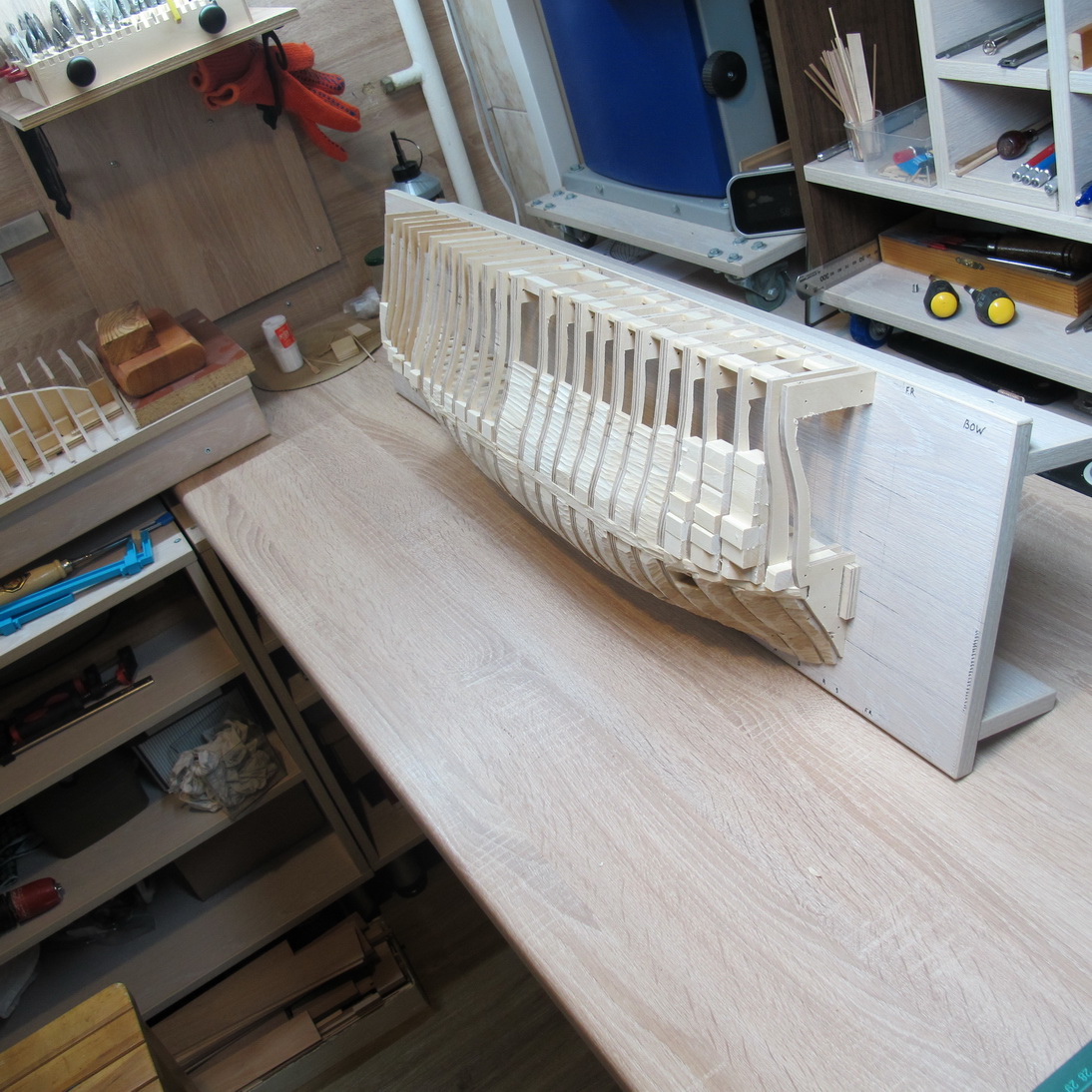

Всё очень просто, если приглядитесь к левому болвану на предпоследнем фото, то на линии киля можете разглядеть два отверстия. Через них сквозь киль будут идти болты к тем самым закладным гайкам. Этими болтами корпус будет притянут к основанию. Таким образом я могу ухватиться за килевые планки, т.е. за стрингер, цепляющий все фанерные шпангоуты.
Оно конечно сложновато, но мне идея понравилась своей основательностью :)
К сожалению толщина киля накладывает ограничение на диаметр болта, поэтому, увы, только М4. М6 уже толстовато.

PS Александр, Вы внимательный человек - про закладные гайки помните, круто :), я уж и сам забыл когда про них писал :)
Мне нравится0
Родитель Ссылка Мне нравится0
14.09.2015 12:07:17
Э...  киль 1 сантиметр, от киля до килевой планки 7-8 см, сама планка еще 7 и я так понимаю шпилька будет уходить в чурбачки подставки еще 5 см.. итого 20-22 см для шпильки М4 не длиновато будет?
Мне нравится0
Ссылка Мне нравится0
14.09.2015 12:16:33
Потому и сожалею об ограничении толщины шпильки, я бы М8 взял не сомневаясь.
С другой стороны я не планирую подвешивать модель на подставке вверх тормашками, так что думаю запаса прочности М4 мне будет достаточно.
Мне нравится0
Родитель Ссылка Мне нравится0
17.09.2015 20:29:21
Пётр, последнее фото шедеврально! ;)
Мне нравится0
Ссылка Мне нравится0
17.09.2015 21:41:33
:D :D :D
Спасибо!
Мне нравится0
Родитель Ссылка Мне нравится0
19.09.2015 20:07:48
Здравствуйте, Пётр! С большим интересом просматриваю Ваш блог. Меня зовут Сергей, живу в Перми.
Дело в том, что в августе тоже начал строить Пандору :)
И в том же масштабе. Но опыт у меня, в отличие от Вашего, небольшой. Кстати это первое мое сообщение здесь, на днях
зарегистрировался на сайте и на форуме.

Если интересно вот мой текущий долгострой 8)  http://gallery.shipmodeling.ru/main.php?g2_itemId=168543

А Пандора пока на стадии создания чернового корпуса.

Успехов Вам в этом начинании! И подход к делу и сама мастерская на большой высоте, здорово! Все просто радует глаз! :)

Также большой привет всем участникам этой беседы!
Мне нравится0
Ссылка Мне нравится0
19.09.2015 21:05:07
Сергей, здравствуйте! Всегда рад пополнению в наших рядах :)
С воодушевлением ринулся по Вашей ссылке, но она у меня почему-то не открывается :(
Как строите корпус, по какой технологии и в каком масштабе?
Мне нравится0
Родитель Ссылка Мне нравится0
19.09.2015 21:28:00
Спасибо, Пётр! И я рад пополнить ваши ряды:D

Эта ссылка на Пиратскую шхуну, которую никак не соберусь доделать. Можно просто зайти в галерею на этом сайте, там где модели от Амати. Она там в самом начале, 147 фото. Правда тормозит очень....

А корпус Пандоры делаю используя идею Игоря Капиноса. Но конечно, все-равно немного по-своему. Масштаб 48-й.
Мне нравится0
Родитель Ссылка Мне нравится0
19.09.2015 23:58:05
все-равно немного по-своему
Сергей, если решите выложить фото, поделитесь ссылкой, любопытно как выглядит корпус. Я тоже сейчас шаманю над общим видом черновой поверхности.
Мне нравится0
Родитель Ссылка Мне нравится0
20.09.2015 16:53:48
Пётр, фото выложил на форум, в разделе моделей с нуля, но еще не все. Хотя смотреть пока особо не на что 8)
Мне нравится0
Ссылка Мне нравится0
21.09.2015 15:32:35
Отлично! И не забываем о кооперации литья пушек, якорей.
Мне нравится0
Родитель Ссылка Мне нравится0
21.09.2015 20:30:52
Как можно забыть о том, о чем толком еще даже и не думал :D
