Изначально сформулировал для себя требования к кандидатуре на постройку:
- Трёхмачтовый корабль, - не знаю буду ли делать на нём рагоут и такелаж, но хотелось делать полноценный корабль.
- Обязательно в 48-м масштабе, - очень понравилось работать в схожем масштабе на Индипенденсе. К сожалению по этой причине не смог позволить себе постройку Беллоны, даже корпус без рангоута ворочать в пределах моего рабочего места было бы проблематично.
- Желательно англичанин, - ну люблю я их и всё тут
- Максимум доступной информации по конструкции, чтобы как можно меньше занимать себя реконструкторскими мыслями. В идеале бери чертеж и тупо делай.
К Пандоре тоже были вопросы, но в итоге всё же, несмотря ни на что, в нашем магазине, на Верфи то бишь, было закупленно два экземпляра анатомии корабля, посвященных Пандоре. Почему два? Потому что один я расшил и использовал для работы с чертежами, а второй был обречен на долгие годы стать моей настольной книгой).
Как-то само собой нарисовалось решение делать корпус из двух половин. И понеслось: того купить, этого докупить...

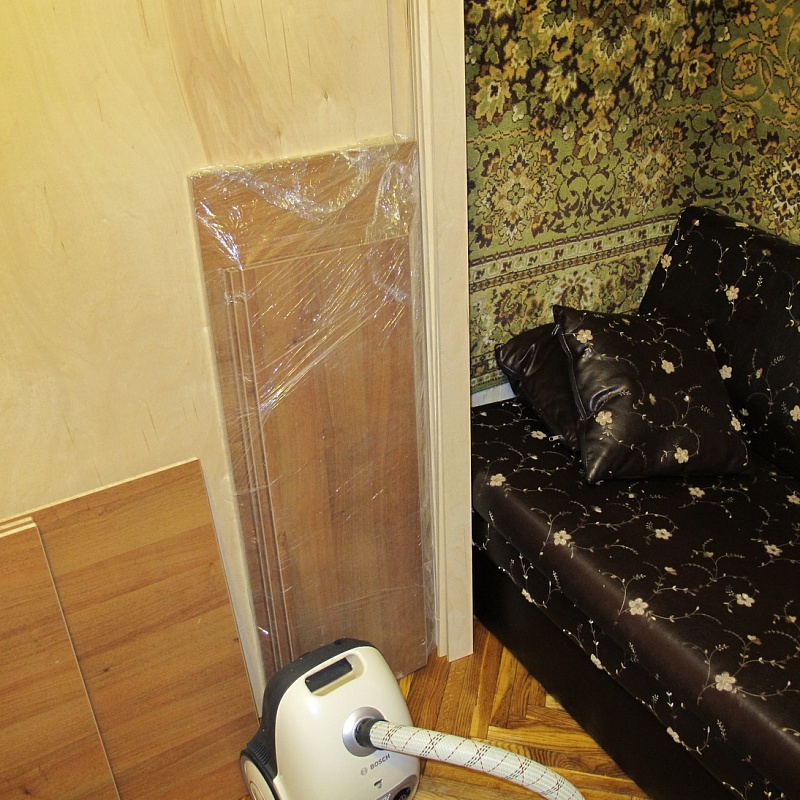

Т.к. жена давно просила сделать тумбочки в комнате чуть пониже и другого цвета, пользуясь случаем, заказал соответствующий раскрой ЛДСП, включив туда и основания для половинок корпуса и самой будущей модели:
Этот чертеж в Копимаксе распечатывали чуть более 40 минут. Правда ребята действительно старались, просто у них были какие-то неполадки с оборудованием, в результате чего была запорчена куча бумаги.

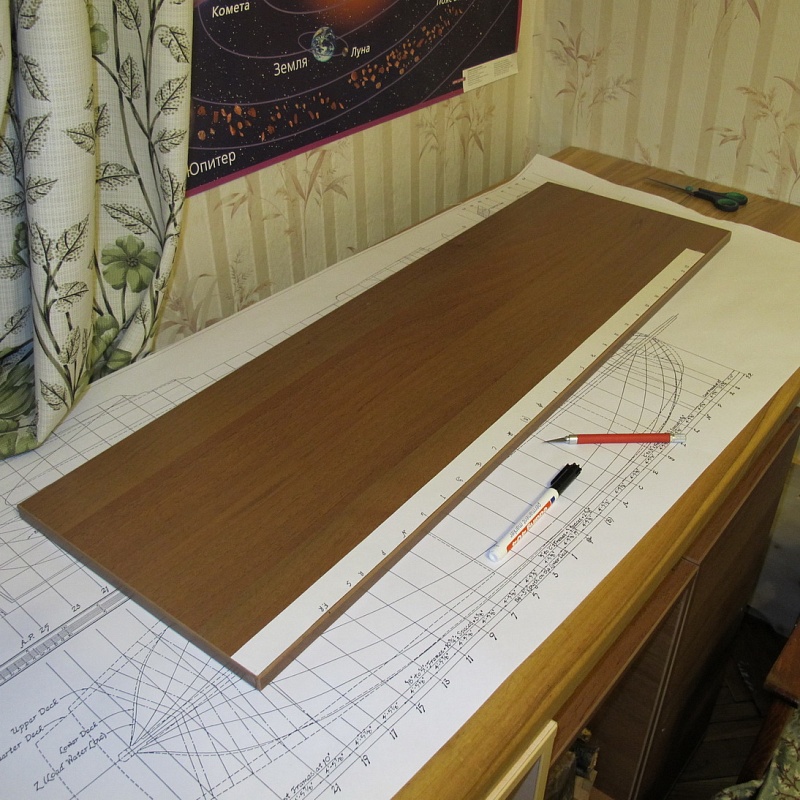

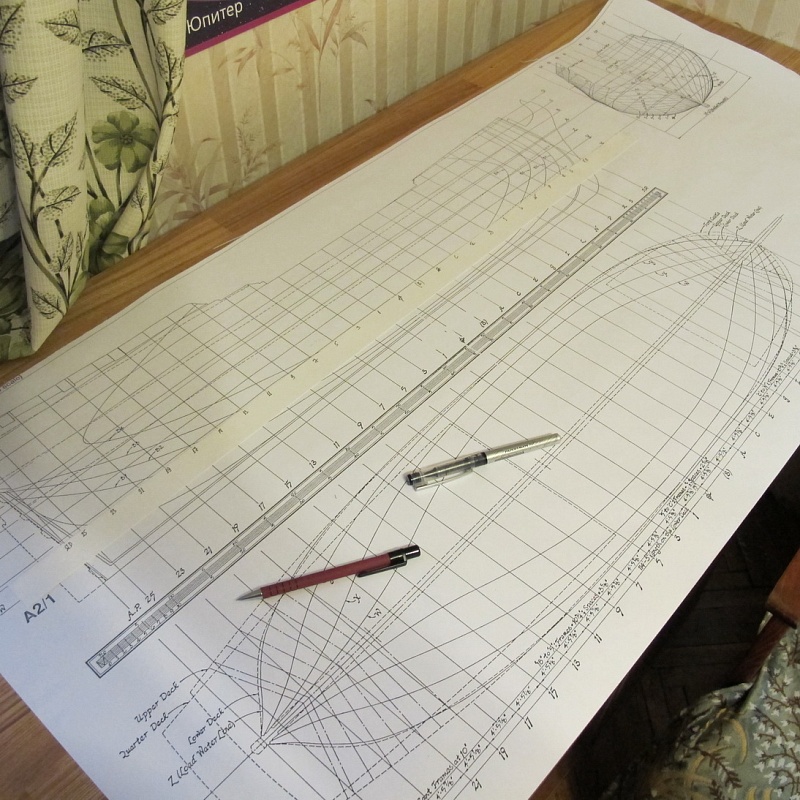

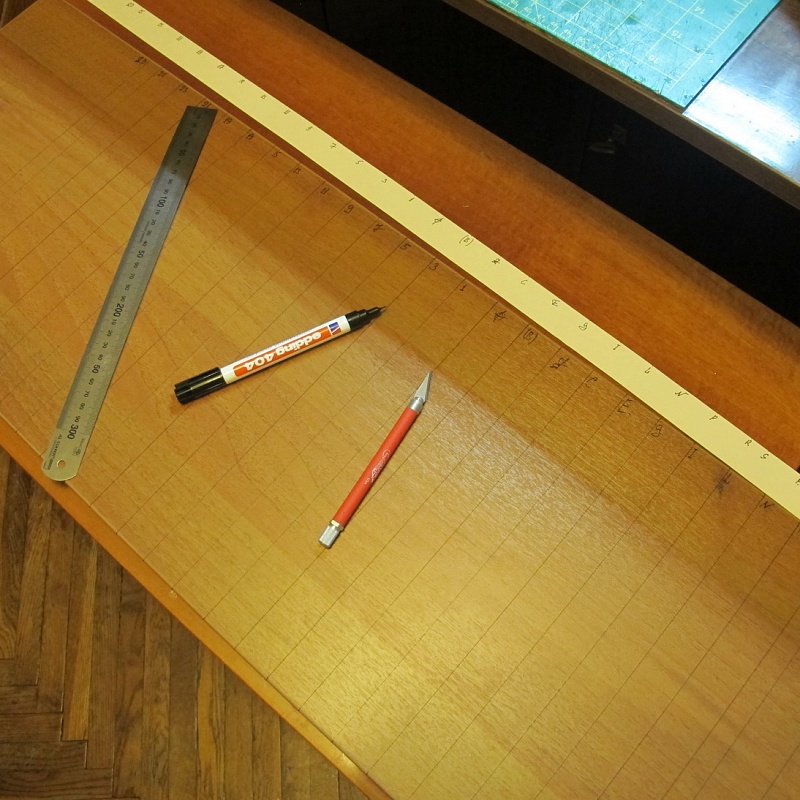

Переносим разметку на доску:
Вертикальные линии проще:

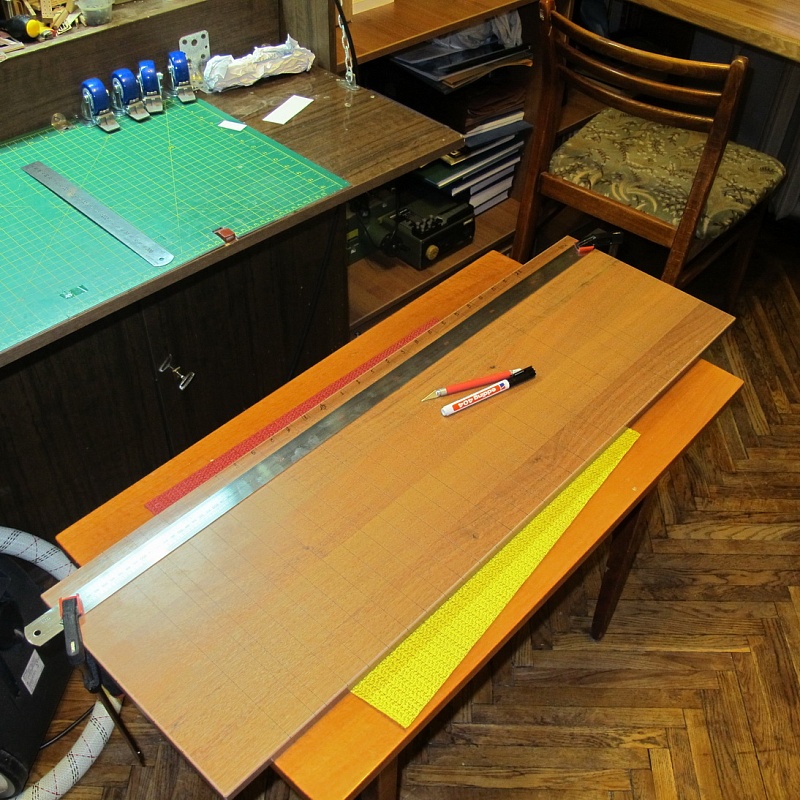

Горизонтальные чуть сложнее (пришлось докупить метровую линейку):
Изначально планировал делать скелет модели из американской фанеры (

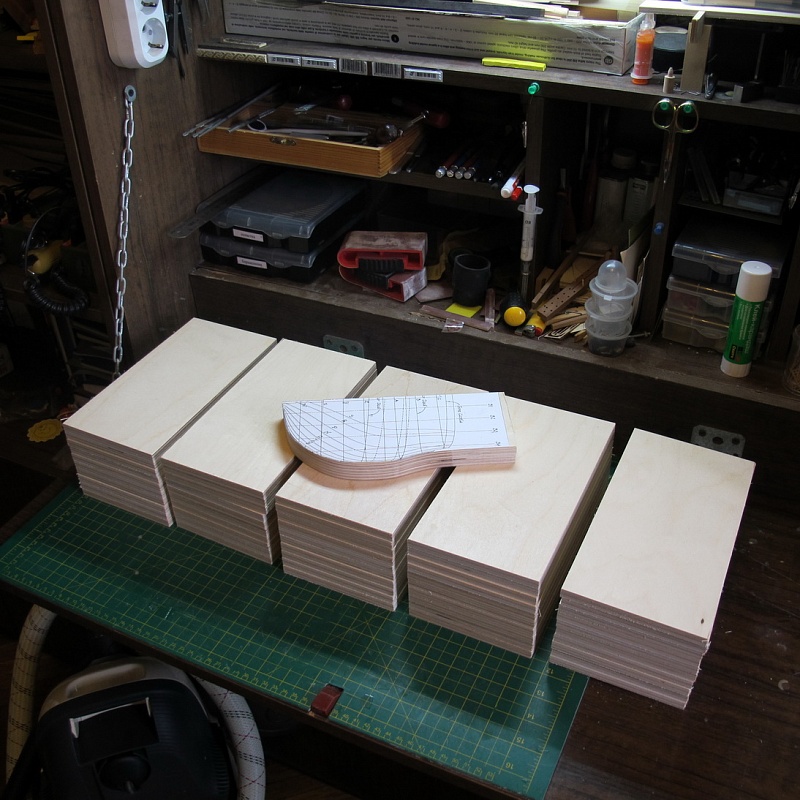

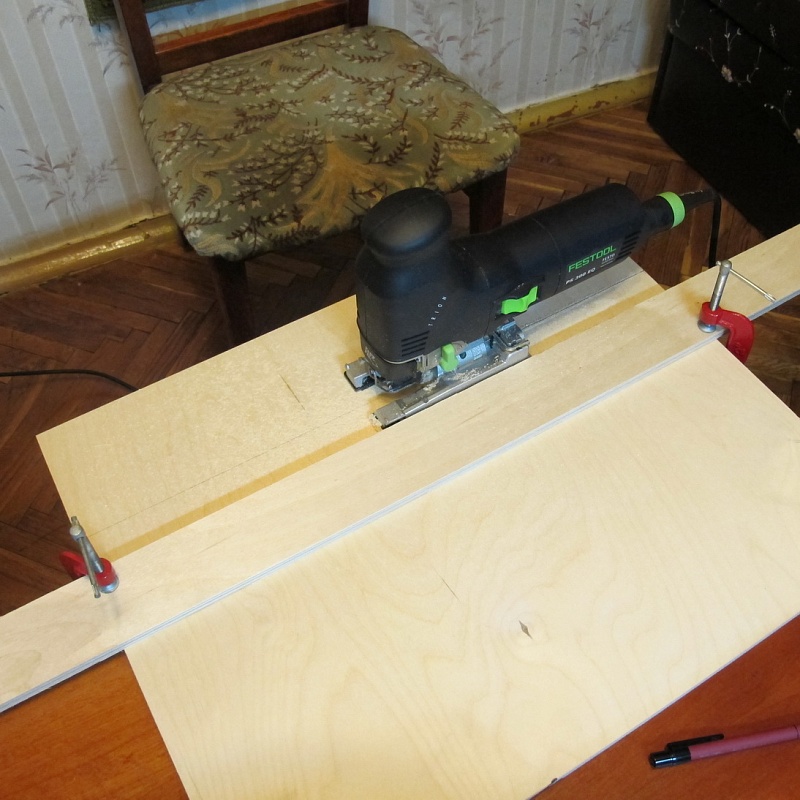

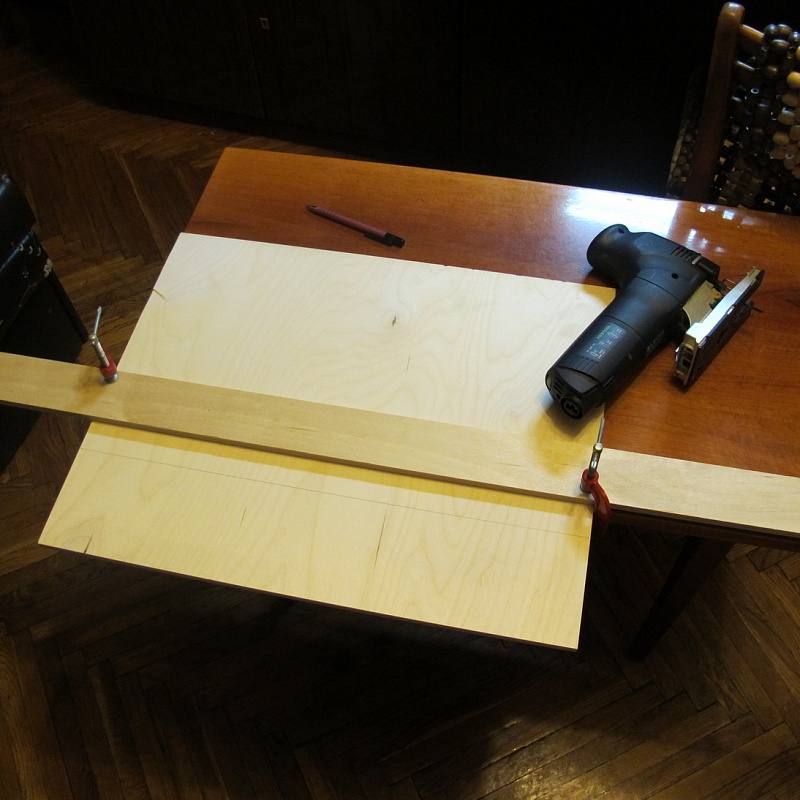

Откроил кусочек:

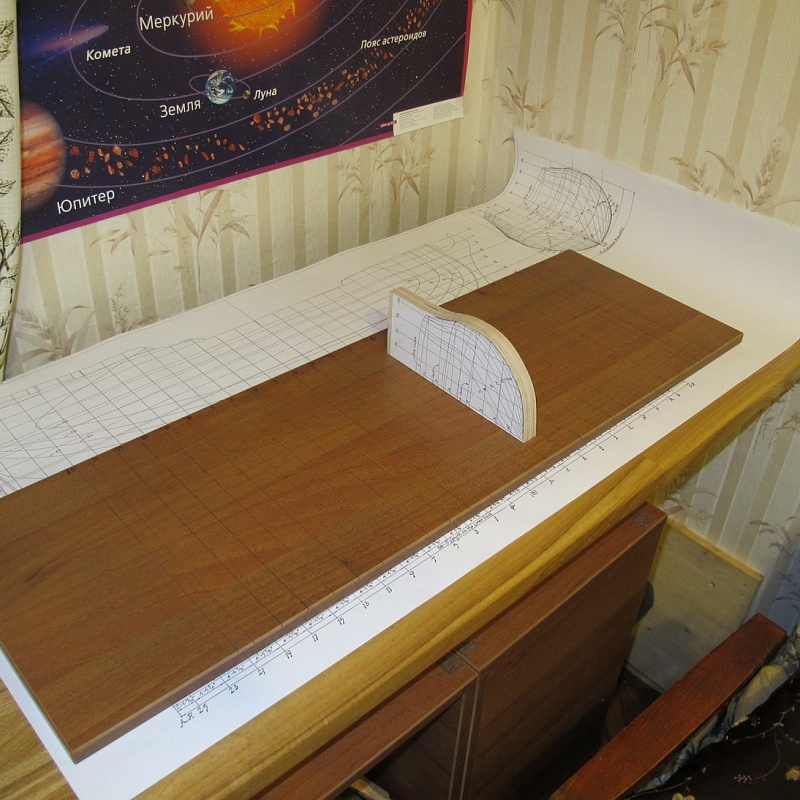

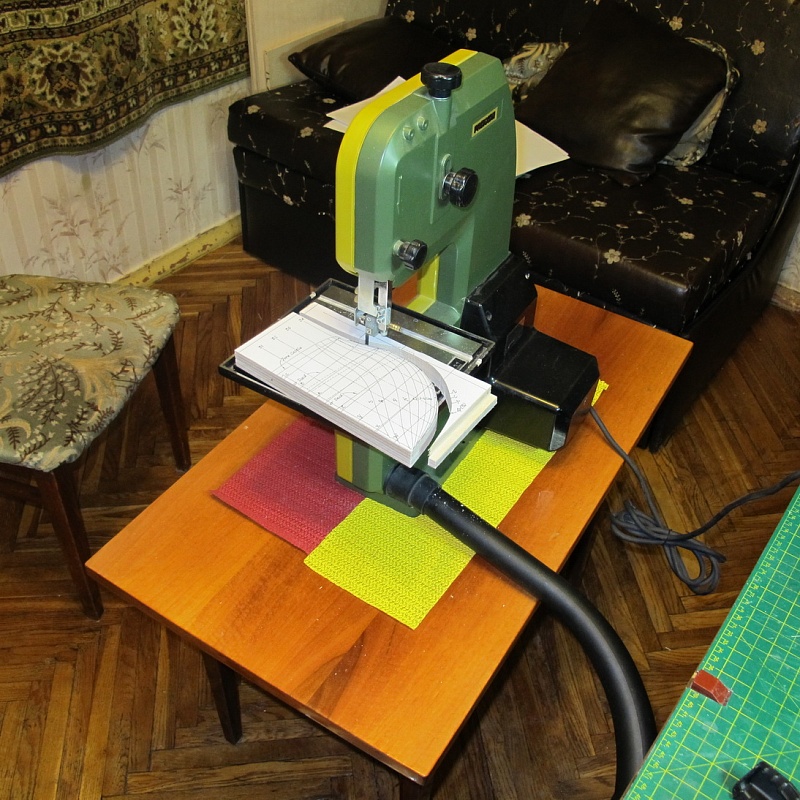

Вычленил шпангоут:
Решено, будем пилить из нее скелет корпуса:
В ноль пилить как-то не решился, оставлял припуск на чистовую шлифовку, за что был малость покритикован соратниками (привет Михаилу ).

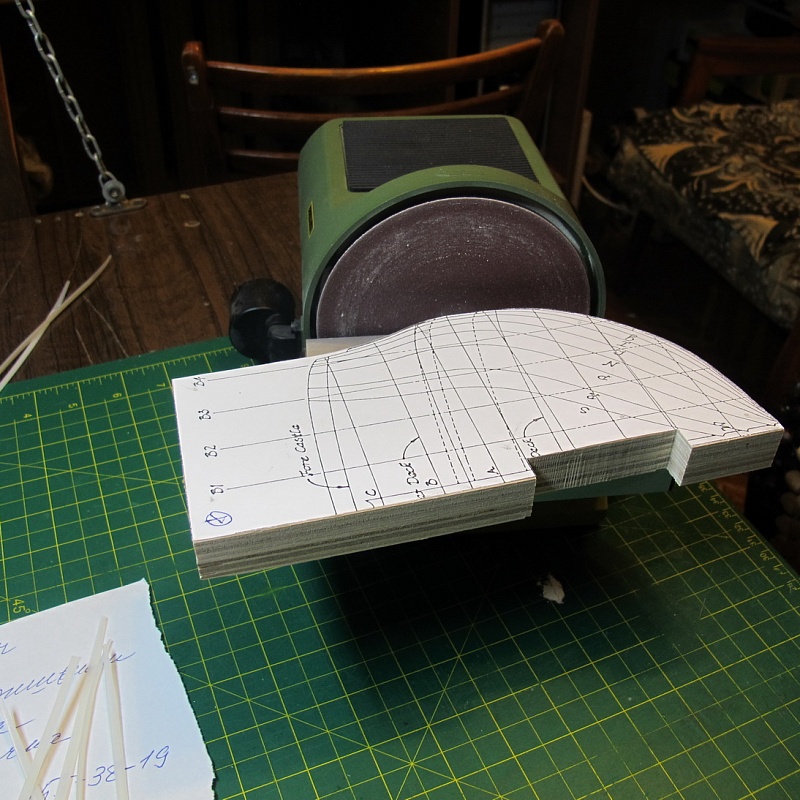

Выпуклости можно легко и просто шлифовать при помощи проксоновской тарелки:

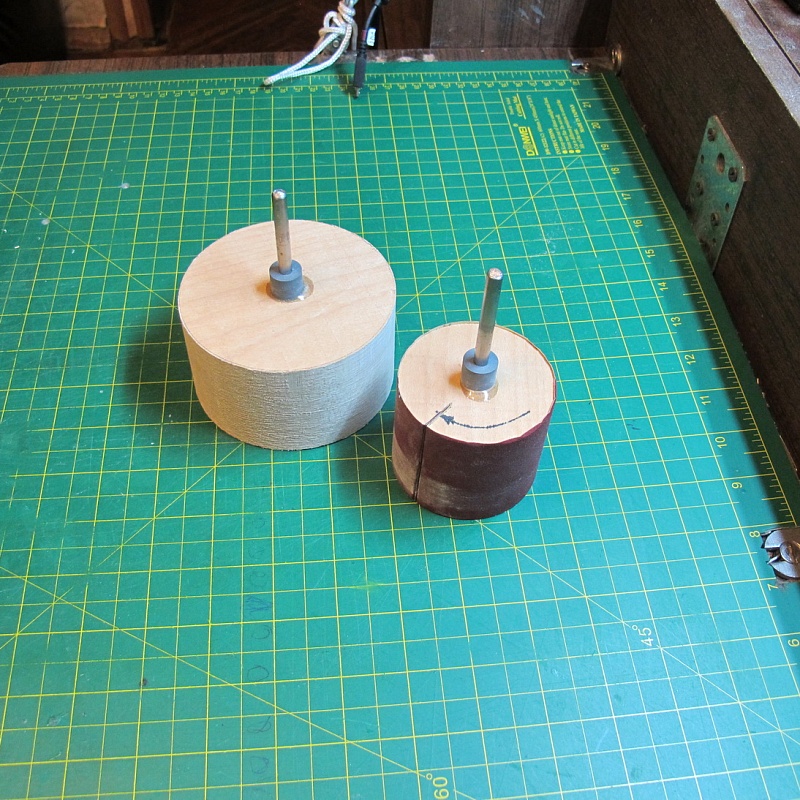

А вот "впуклости" меня малость застопорили. Там радиус очень большой и я стал городить какие-то шлифовальные барабаны, которые к тому же не получились так, как я хотел:

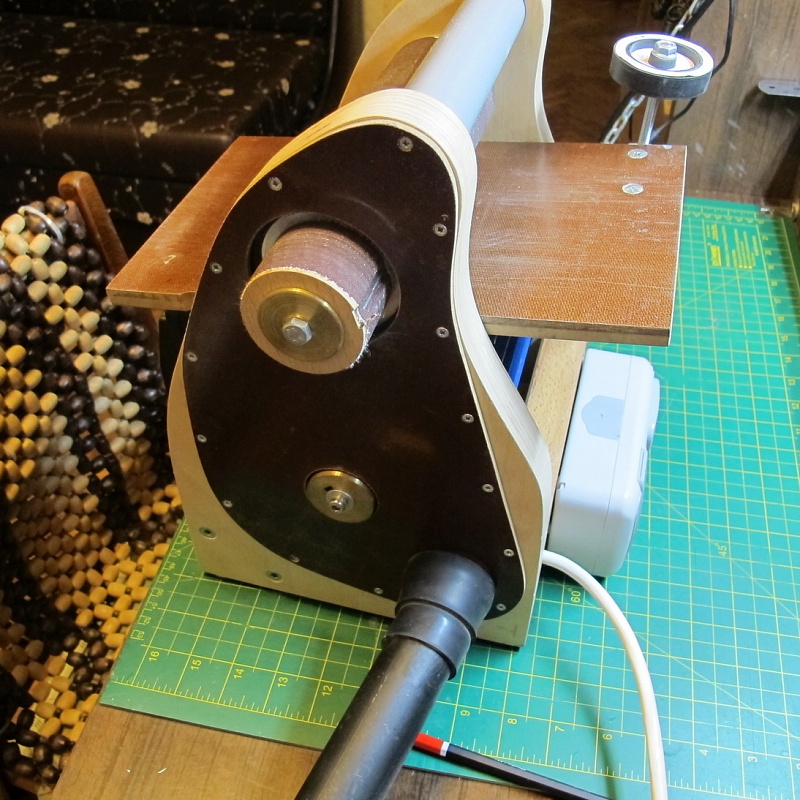

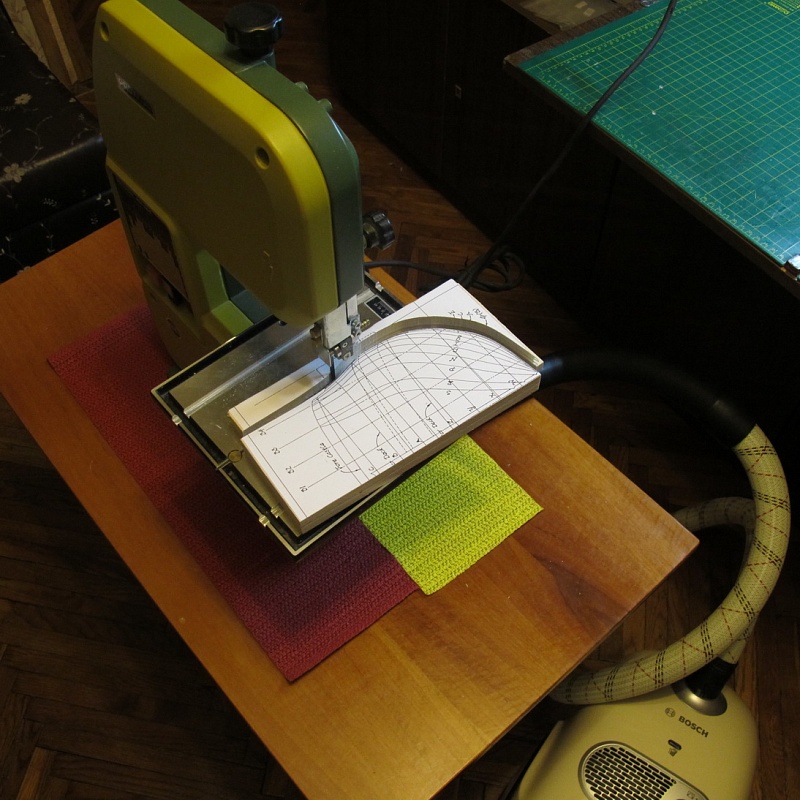

Но тут по счастью встретился с Игорем Набоко на предмет совместного набега на Буманс и благодаря общению с ним вспомнил, что у меня уже давно "усё есть":
Оказывается у меня уже столько станков, что я не могу удержать в голове весь их функционал. Интересно, это станков многовато или с головой неполадки?

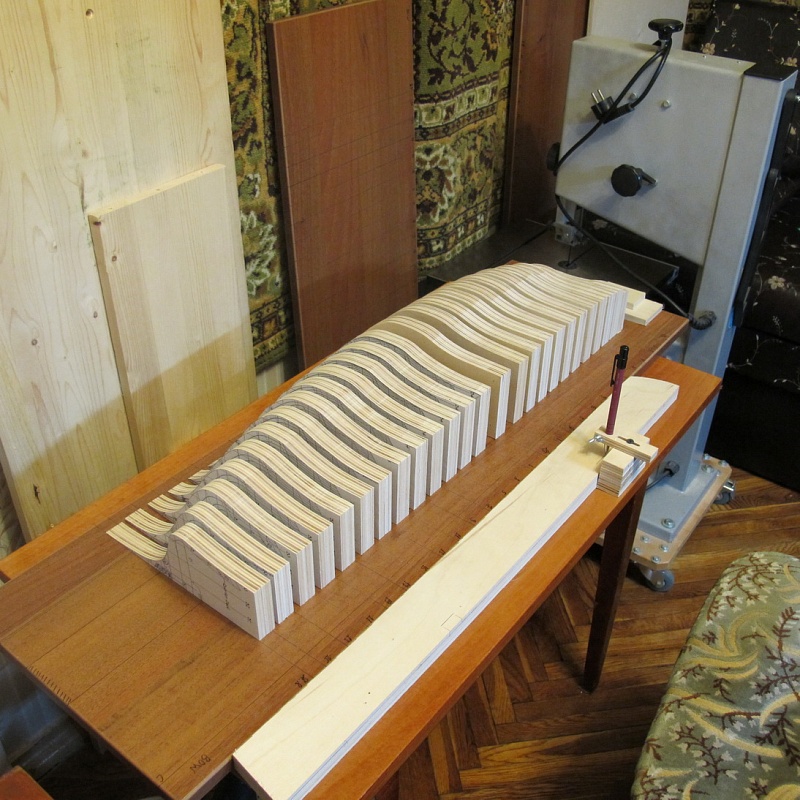

Работа заняла от силы час

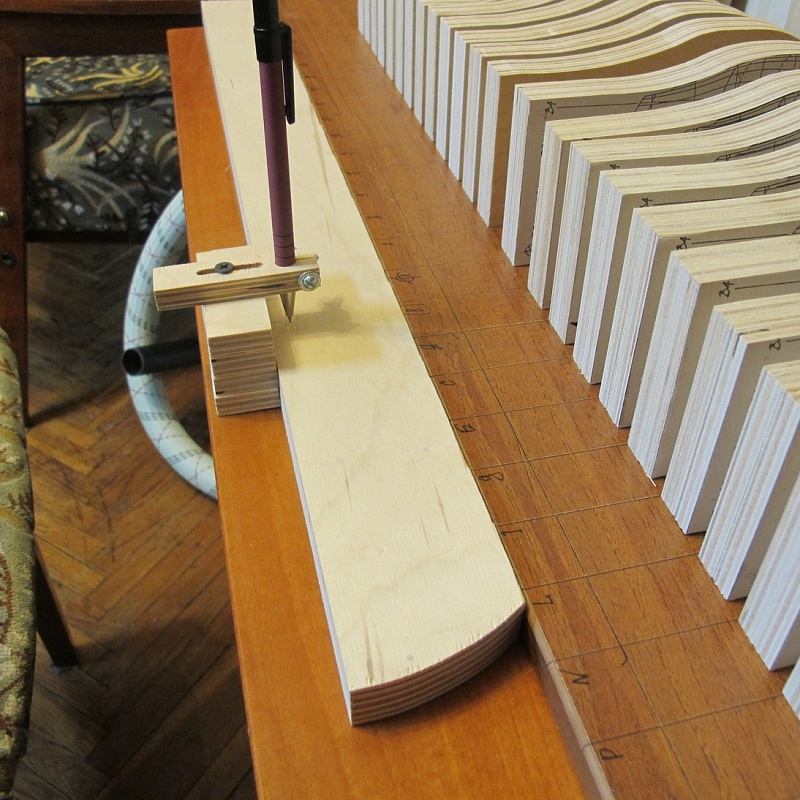

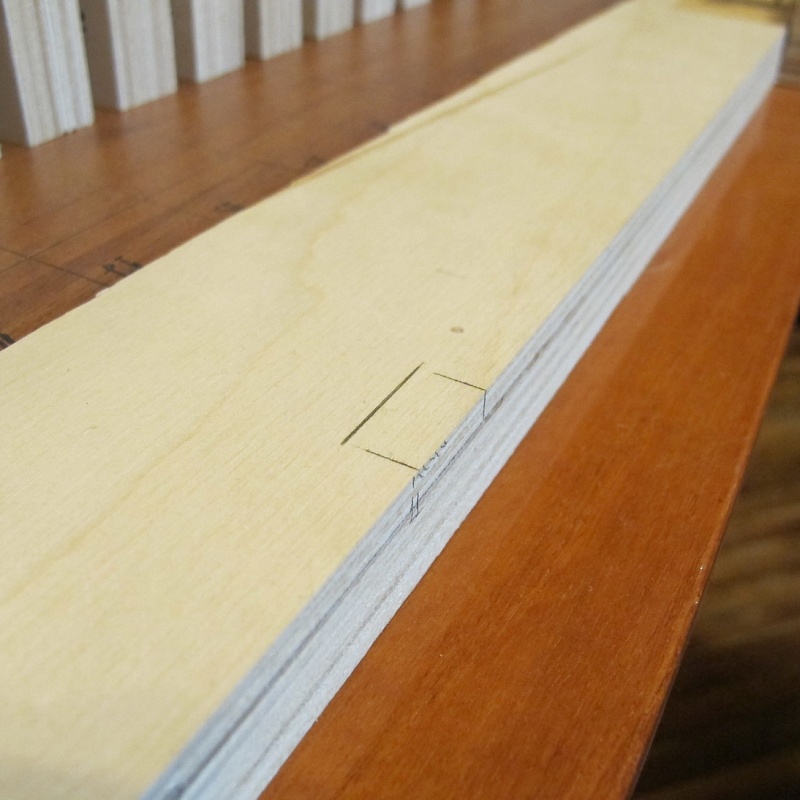

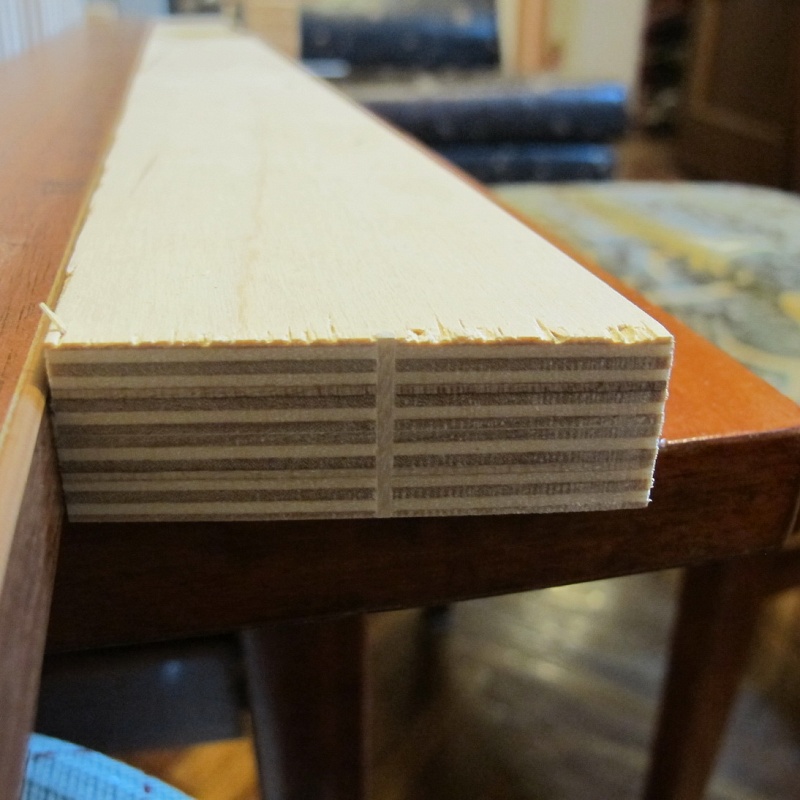

Далее пилим килевые планки:

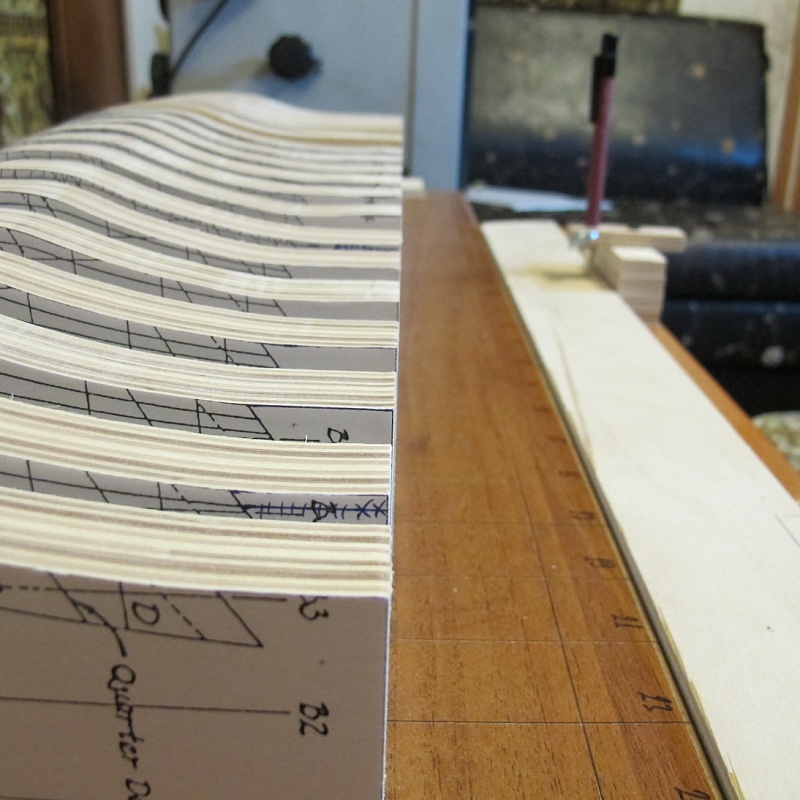

Просто прикольный кадр:

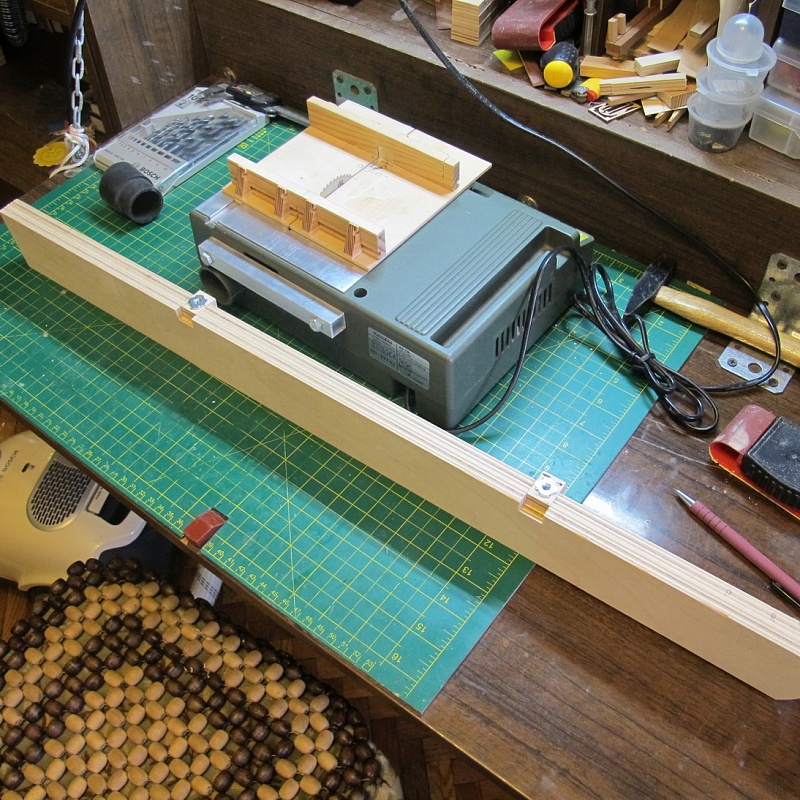

Малость покумекав, сообразил как сделать гайки под крепление корпуса к подставке:

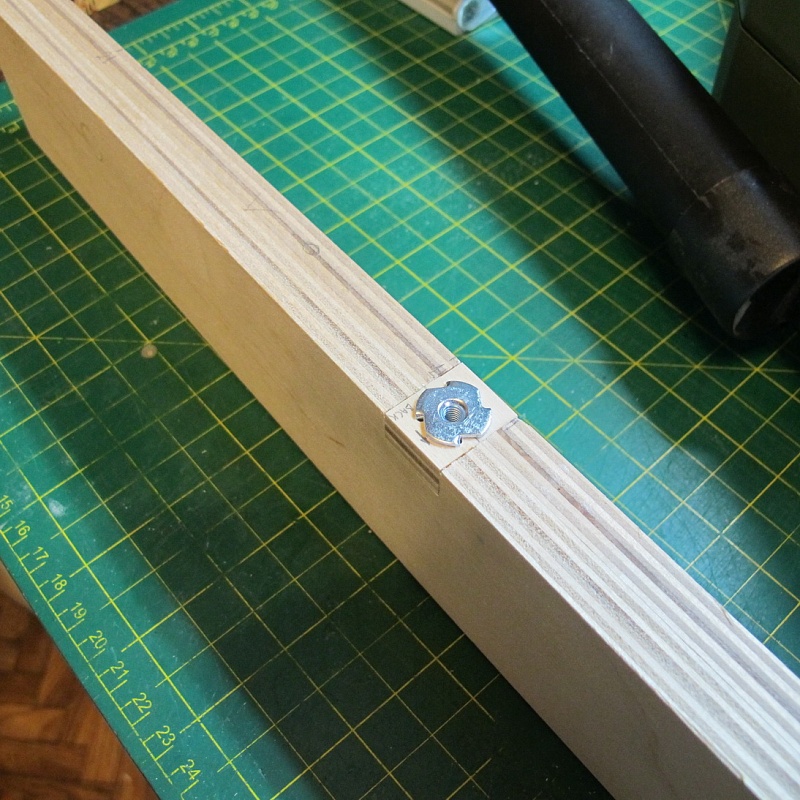

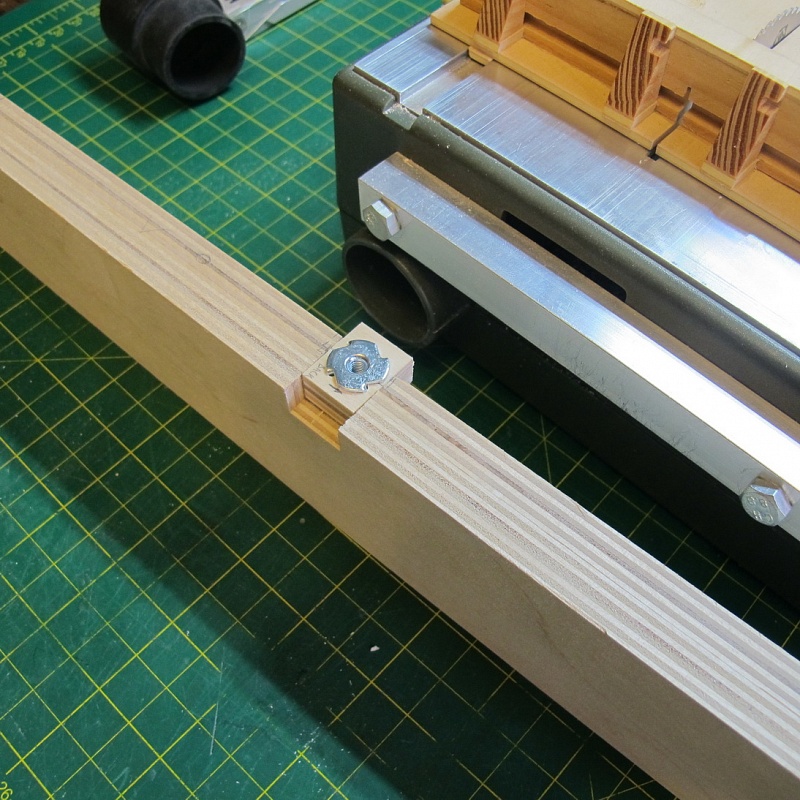

Гайка забивная, по-моему конструкция в целом вполне надежная:
Ну вот, всё это итог двух более-менее свободных недель, теперь начнутся всяческие житейские забавы, беру небольшой (или большой) тайм-аут Между делом рассчитываю помаленьку домучать килевую планку, благо работы там скорее вдумчивые, чем масштабные.
Да, пользуясь случаем, вопрос: никто не знает ссылок на фото полностью законченной Пандоры построенной по Анатомии? Адмиралов не предлагать! Мы их сами знаем)))
Стал искать в сети, оказалось дефицит. Кроме Ларисы Румянцевой никого. Да и по ее модели фоток очень мало и они плохого качества.
Помнится был еще какой-то японец с Пандорой, но не могу найти. Правда и там фоток было совсем мало.

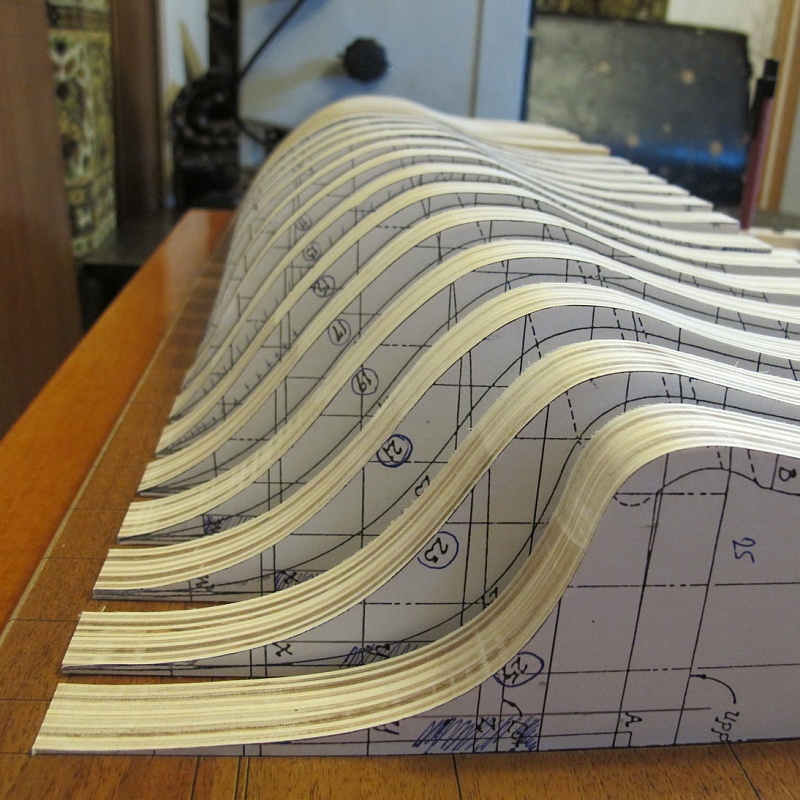

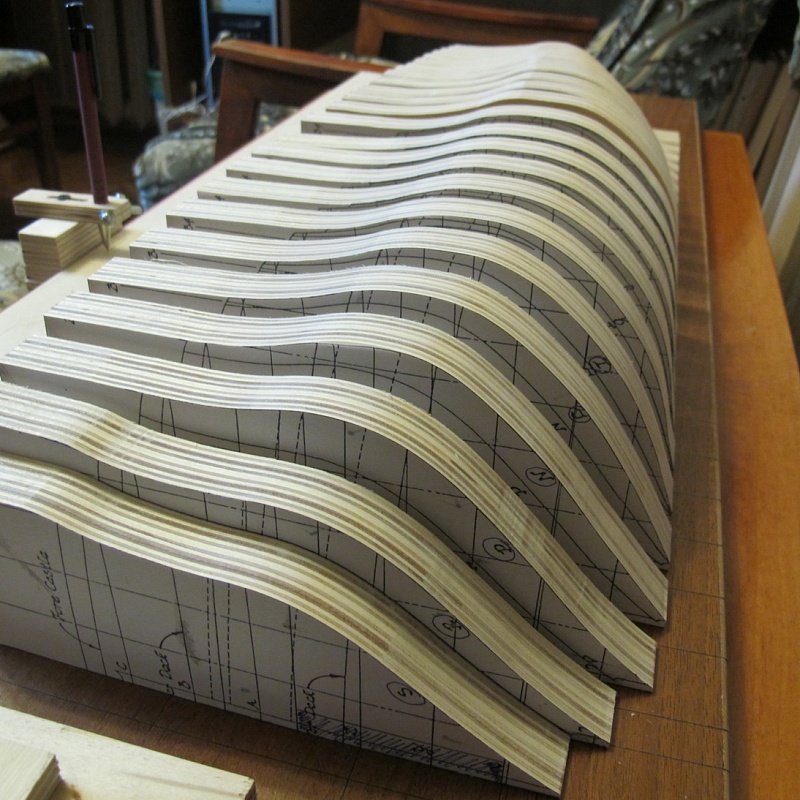

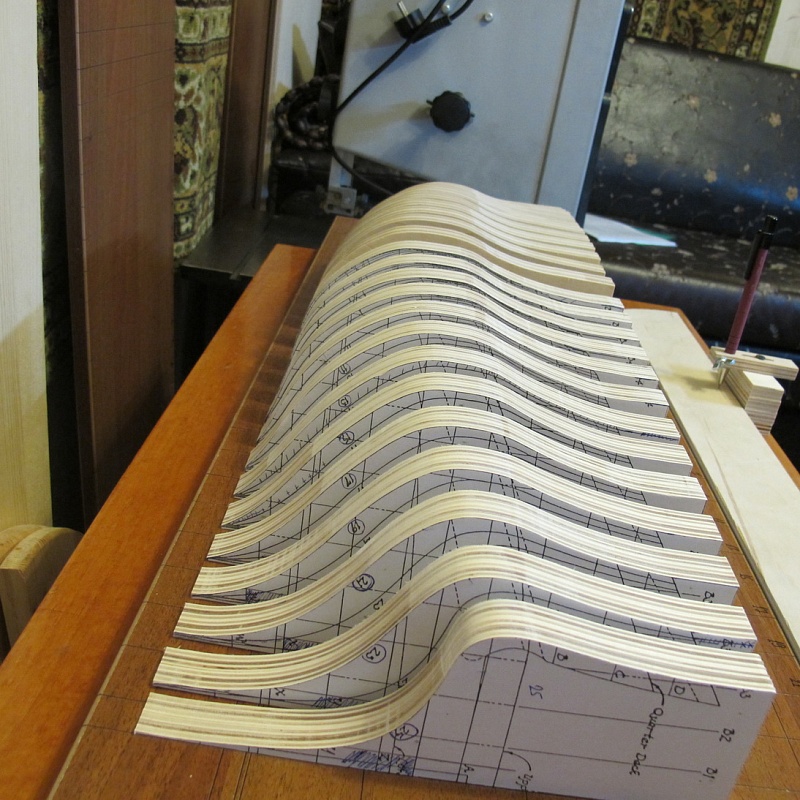

Каждый шпангоут это два полушпангоута, разлеплю когда окончательно их домучаю, там еще всяческие вырезы должны быть.
Шпангоуты не сплошняком. Киль это не киль, а планка, а толстый опять же потому что это две планки
Как будет врезан видно на фото шлифовалки.
Пока я не могу понять - какой путь выбрал - по шевелеву или по безверхнему
Кроме теории будешь еще какие то чертежи в 48 переводить?
Ничего не придумал, почему была выбрана такая технология.
Есть куча вопросов, и перед тем как я раскрою свои листы фанеры - надо все утрести. Может и мне надо купить 10мм фанеру. построить 3Д обводы и нарезать корпус на шпации 10мм. Потом все собрать на рейке ...
Хм, напишу тебе вопросы в личку, а то опять заспамил тебе весь блог
Он начинает новый проект )
Ну вот, всё это итог двух более-менее свободных недель
Малковка 10мм фанеры - это должно быть песня ... Вроде Доманов из такой строил канонерку. А я в выходные взял 4мм фанеру для корпуса
Внутрености будешь делать? с какой палубы?
Отмалкуем, фигли)
С гондека постараюсь всё проработать. Во всяком случае планирую)
С гондека постараюсь всё проработать.
Хотя я вчера тоже уже решил что буду делать новое, видно 30 июля было очень хорошим днем для судомоделизма. Правильно планеты сошлись ..
Это само собой, - отличная трёхмерка, многие моменты проясняет, иногда даже чуть отклоняется от анатомии. Но что-то этот китаец запропал. Уже несколько месяцев от него ни слуху не духу. А работа до конца все еще не доведена.
Есть ли ещё подобные по кораблям? La Belle например
Ссылка на китайца вот:
Если есть регистрация, то можно сохранять фотки в полном размере.
Там и про Пандору ролик есть, но в разрезе постройки модели он ничего не даёт
С Моделью Пандоры, ты будешь первый. Давай строй!8)
Насчёт твоих тайм-аутов, мы уже всё поняли.
Всё красивенько, акуратненько, с удовольствием посмотрел. Жду продолжения!
Ну что поделаешь, человек полагает, а дальше сам знаешь
Буду трудиться! )))))
Адмиралов не предлагать
Есть еще бумажная Пандора с фотоконкурса.
Свою по стилистики будешь делать другой чем у Нарима?
У Нарима адмиралтеец, как мне в его стилистику вписаться? Полностью обшитая модель это всё-же нечто совсем иное...
Уже сейчас надо решить каким будет корпус, будет ли медь, будет ли рангоут, будет ли полная начинка палуб.
Про палубы еще раз скажу (да и не раз ) - что не делать внутрянку - это все равно что выплюнуть начинку вкусной конфеты! Советую делать все, даже пороховые магазины и колодец - очень вкусные вещи, а если их еще и аккуратно выполнить - ваще супер! Адмиралтейку делать не обязательно - пусть будет корпус обшит снаружи и изнутри - а вот часть палуб можно сделать разобранными с показом конструкции, половину палубы обшить по бимсам (там можно весь набор не делать) - ну и обязательно все стенки и перегородки. Снаружи пустить черный граб, внутри отделка красным кумьером ... да и обязательно полный такелаж
Колодцы, магазины и прочее невидимое добро делать не вижу никакого смысла. Даже на батарейной палубе многие элементы практически невидимы и делаются скорее из спортивного интереса.
Кумьер не люблю, вообще краснуху не люблю. Граб конечно будет, просто не могу сейчас точно сказать где именно. Груша точно будет Но на всё нужны ПРОБНИКИ!
Такелаж и рангоут - по настроению. Каким оно будет через несколько лет понятия не имею, это же, помимо всего прочего, еще дожить надо
Я как раз эксперементировать не люблю, я бы тупо фролиша скопировал, ну или Нарима
В принципе он прав, я даже не спорю.
А про сами бимсы - вроде как нижние части шпангоутов, отдельные бимсы не ставит ...
Спасибо и удачи!!!
Насчет школы не знаю, сам вечный школяр
Как увеличивал? По проценту? или по линейному размеру?
Можно в ЛС
Увеличивал по масштабу со 128-го до 48-го.
совпали размеры из справочника?
Я привязываюсь к теоретическому чертежу, т.к. изначально к чему-то надо привязаться. Делать сверки с длиной из справочников значит делать реконструкцию, в чём я с удовольствием доверяюсь авторам анатомии. Мне это категорически неинтересно)
От размеров сам прусь безмерно
Если кто то не в курсе этого проекта - то это из разряда "сам виноват", а у всех правильных людей есть подписка на новости блога или прямая ссылка.
Разве что кто то напишет в новостях форума о новом проекте, позовет сюда весь форум.
Может и Чингиз заглянет, он вроде тоже адмиралтейку строил. Да и другие профи - то же сюда не ходят
Прошу прощения, не сразу увидел вопрос, - за городом был.
Форум и блог это просто разные форматы, мне ближе последний. Он более свободный, это галерея и билд-лог в одном флаконе, тут и пофлудить иной раз не грех, мне тут уютнее
Давай уж следующую порцию Пандоры!
Я наконец-то просёк фишку: движок блога не обрезает фотки по ширине, а лишь скрывает часть картинки. Со временем, если лень меня не пересилит оформлю в таком духе все посты. А пока можно почувствовать разницу, кликнув, например, первое фото этого поста.
А какие размеры фотки можно вставлять так?
Изначально у тебя есть тэг в твоем посте, потом просто обрамляешь его в тэг url с адресом соответствующей картинки. Адрес картинки средствами браузера посмотреть умеешь?
Да и потом для абсолютного большинства кадров большее разрешение просто ни к чему имхо.
P.S. Только сейчас получилось сделать кликабельную картинку. Вчера с час блог мучал, но результата так и не получил. Ошибка была в том, что не ставил ID картинки - [imag id= ХХХХ ]
Штифты садятся довольно плотно и отлично фиксируют заготовки, и, в то же время, довольно просто выдавливаются из своих гнёзд без ударных нагрузок.
