Я решил отказаться от использования литых металлических деталей из набора и попробовал сделать переднюю переборку из дерева. При изготовлении мне сильно облегчил жизнь фрезерный станок.
Предварительно была сделана плашка из черной ольхи по размерам литого образца.
Карандашом было вычерчено расположение окон и дверей.
С фронтальной стороны при помощи фрезера были обозначены окна и двери. В пазы под окнами и в нижних частях дверей вставлены вкладки из черного граба.
С тыльной стороны были сделаны проточки для последующей установки окон из поликарбоната.
Склеил из двух реек (дуб и черный граб) заготовку для оконных и дверных колонн.
На фрезерном станке выполнил оконные колонны.
Сделал обрамление оконных рам и дверей из дубовых реек с последующей обработкой.
Поверх вставок из черного граба наклеил вставки из дуба и затем на фрезерном станке сделал орнамент, который вы можете увидеть с левой стороны.
Фрезой 0.8 мм сделал пропилы под установку оконных решеток.
Конусовидной фрезой сделал имитацию дощатой обшивки по краям переборки.
Перифирийные оконные коллонны делал по месту, предварительно приклеив их к переборке.
Окончательный вид переборки с фронтальной стороны
Сделал имитацию окон из листа поликарбоната 1мм. Вставку сделал с тыльной стороны и зафиксировал при помощи реек 1х4мм.
Финальная установка передней переборки под квардеком
2. Изготовление камбузной печки
Камбузную печь делал по размерам из чертежа. Материал печи - черная ольха, труба печи была сделана из черного граба. При изготовлении использовался фрезерный станок.
3. Изготовление трапа главной палубы
Для материала ступенек использовался дуб, балясины сделаны из самшита.
Ступени были сделаны из дубовой рейки 2х6мм.
Приспособление было сделано для удобства сборки ступенек трапа.
Процесс склеивания ступенек между собой
Просверливание отверстий для крепления балясин
Изготовление балясин на токарном станке
[spoiler]
Было изготовлена 71 штука для всех перил трапа

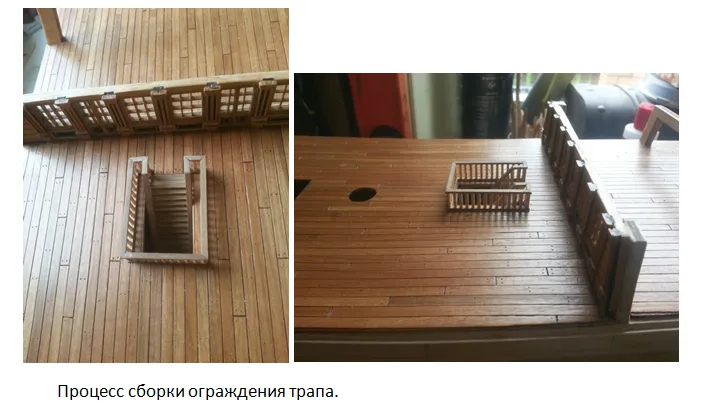

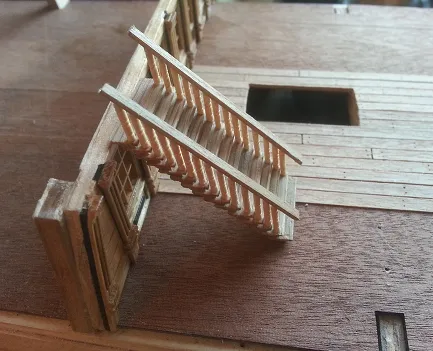

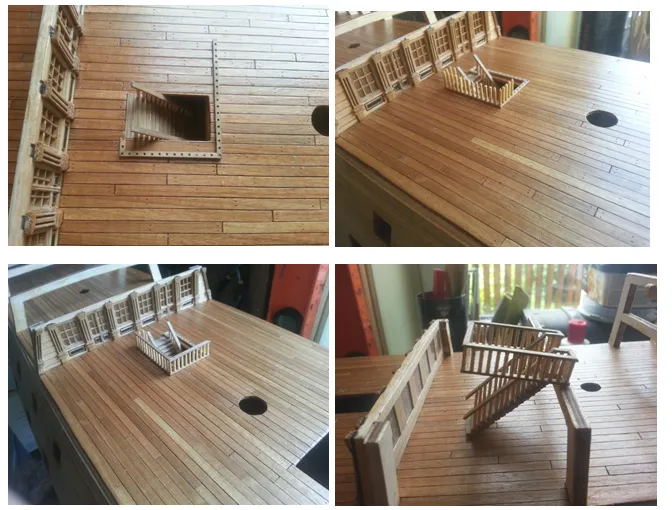

Приклеивание балясин

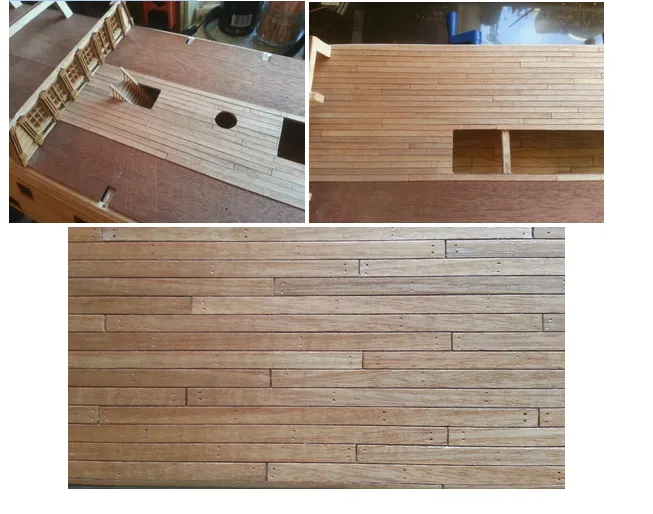

1. Процесс настила главной палубы

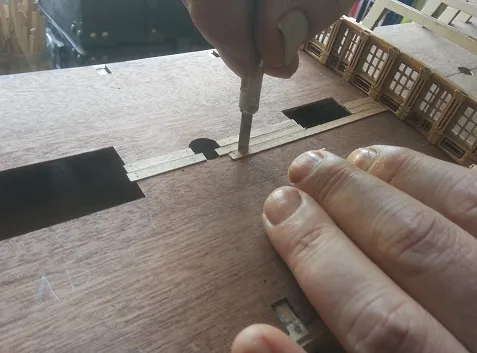

Настил палубы осуществлял с раскладкой в 4 доски. Как и ранее, длину реек сделал 10 см. Предварительно сделал копир для имитации крепления досок.
Первый ряд начал по шву двух половинок, из которых было сделано основание главной палубы.
Фото:
