Proxxon FET - часть вторая

Тема проксоновского чуда внезапно оказалась трудноисчерпаемой.
Материал потихоньку копился, и, когда я решил оформить всё это в виде поста, оказалось что фоток довольно много. Критически оценив объем материала, я решил добавить еще изготовление стусла для ФЕТа. Нет, не потому, что мне вашего траффика не жалко, а лишь затем, чтобы всё-таки исчерпать тему ФЕТ в моём блоге . Так что заранее прошу прощения за "многофото", расслабьте сознание и дайте этим визуальным образам беспрепятственно проникнуть в мозг

Дежавю или FET-2

Так вышло, что взялся проделать манипуляции над ФЕТом на заказ.  В ходе тюнинга возникло несколько моментов, не освещавшихся в моем предыдущем посте, поэтому с любезного разрешения хозяина ФЕТа вывешиваю небольшой фотоотчет.
Пациент-2 на операционном столе:

[spoiler]

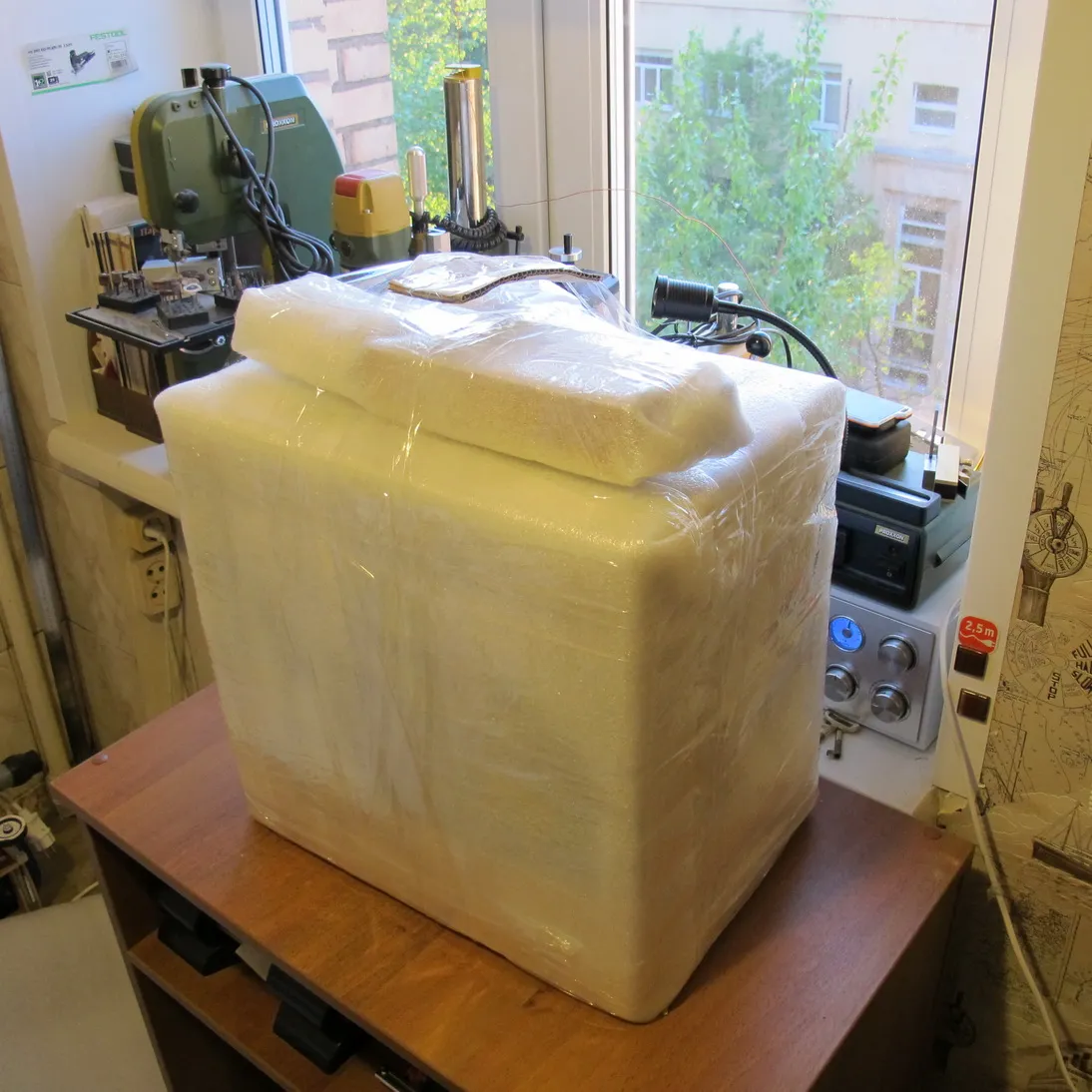

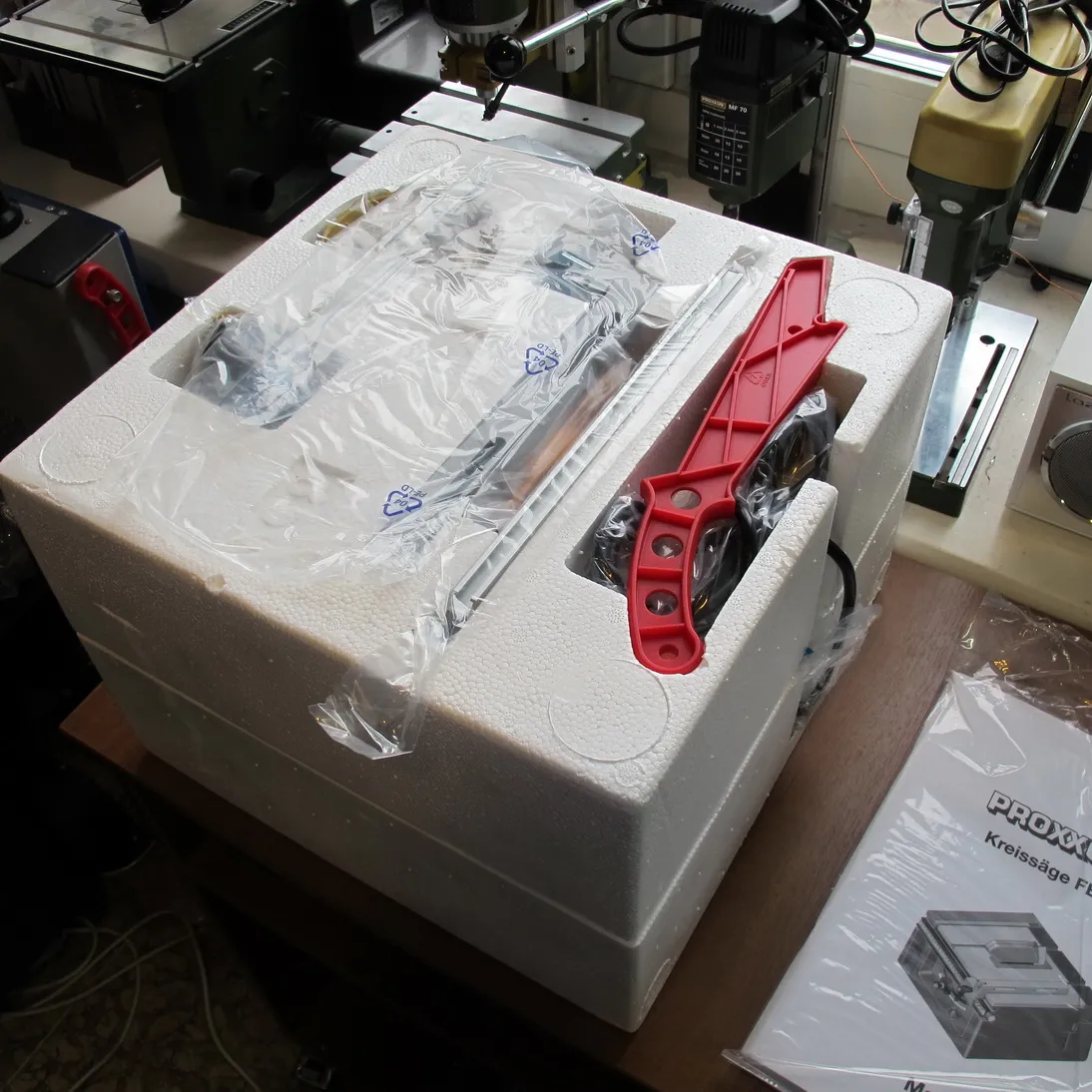

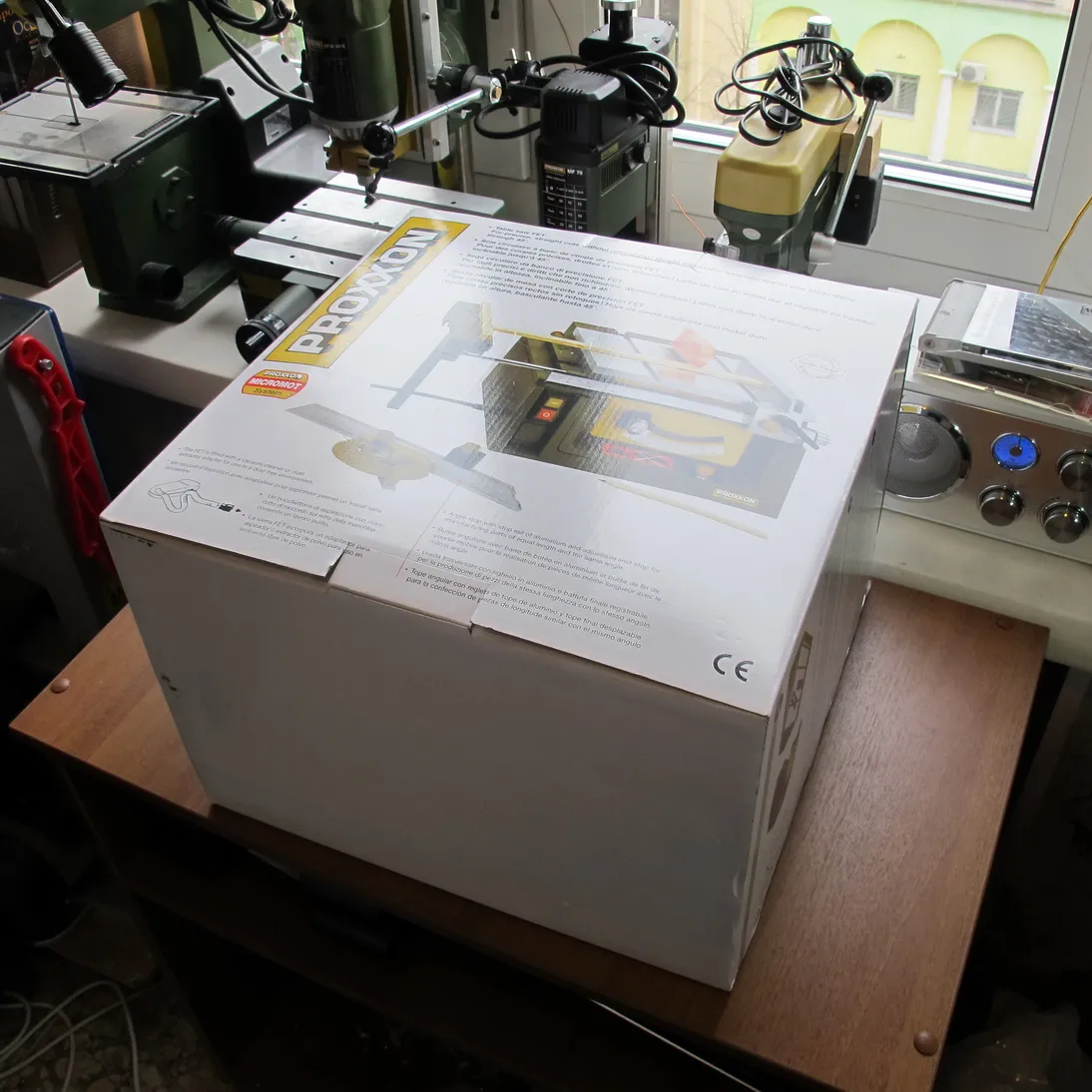

Если кто не видел как оно упаковано в коробке:



"Таким как щас ты уж не будешь никогда"

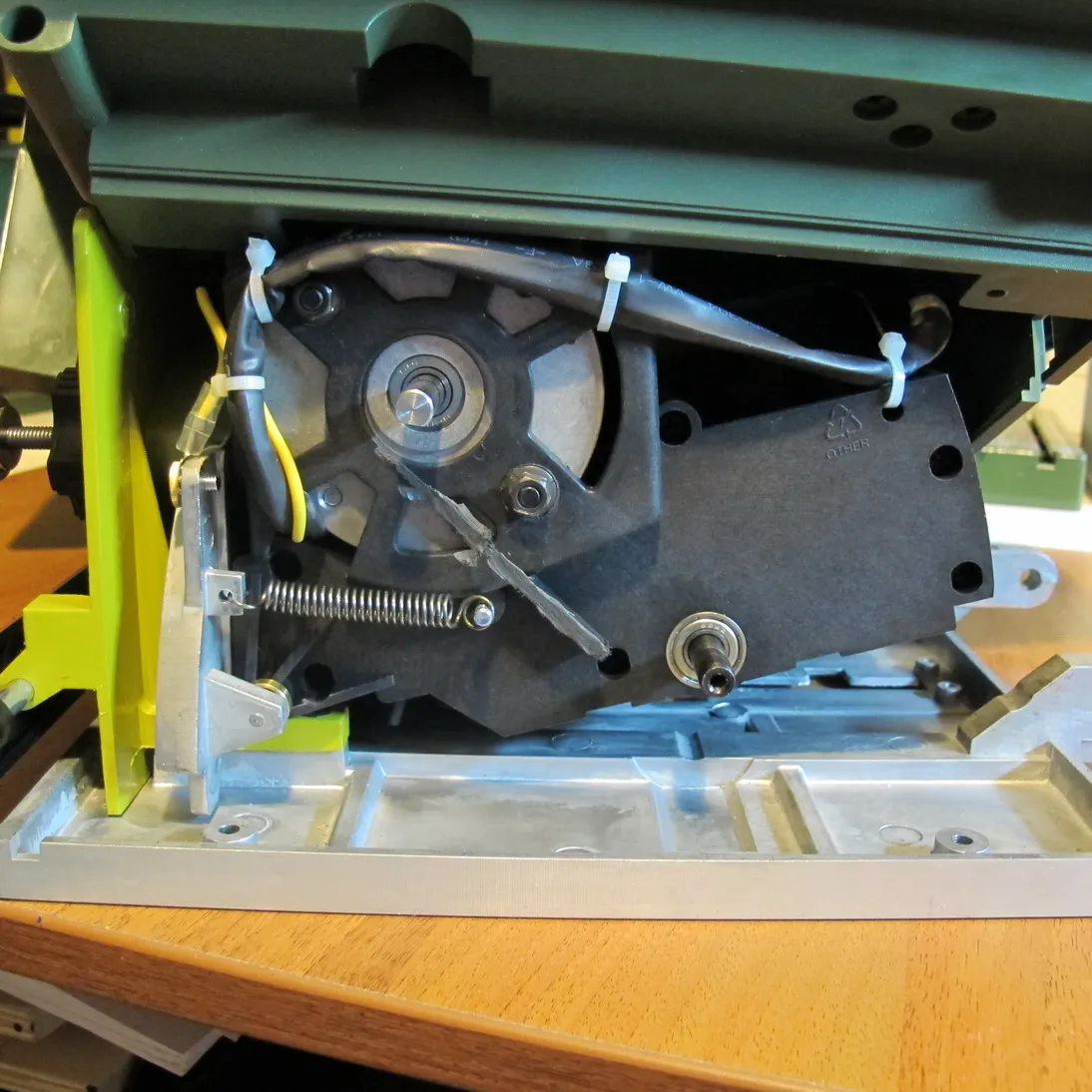

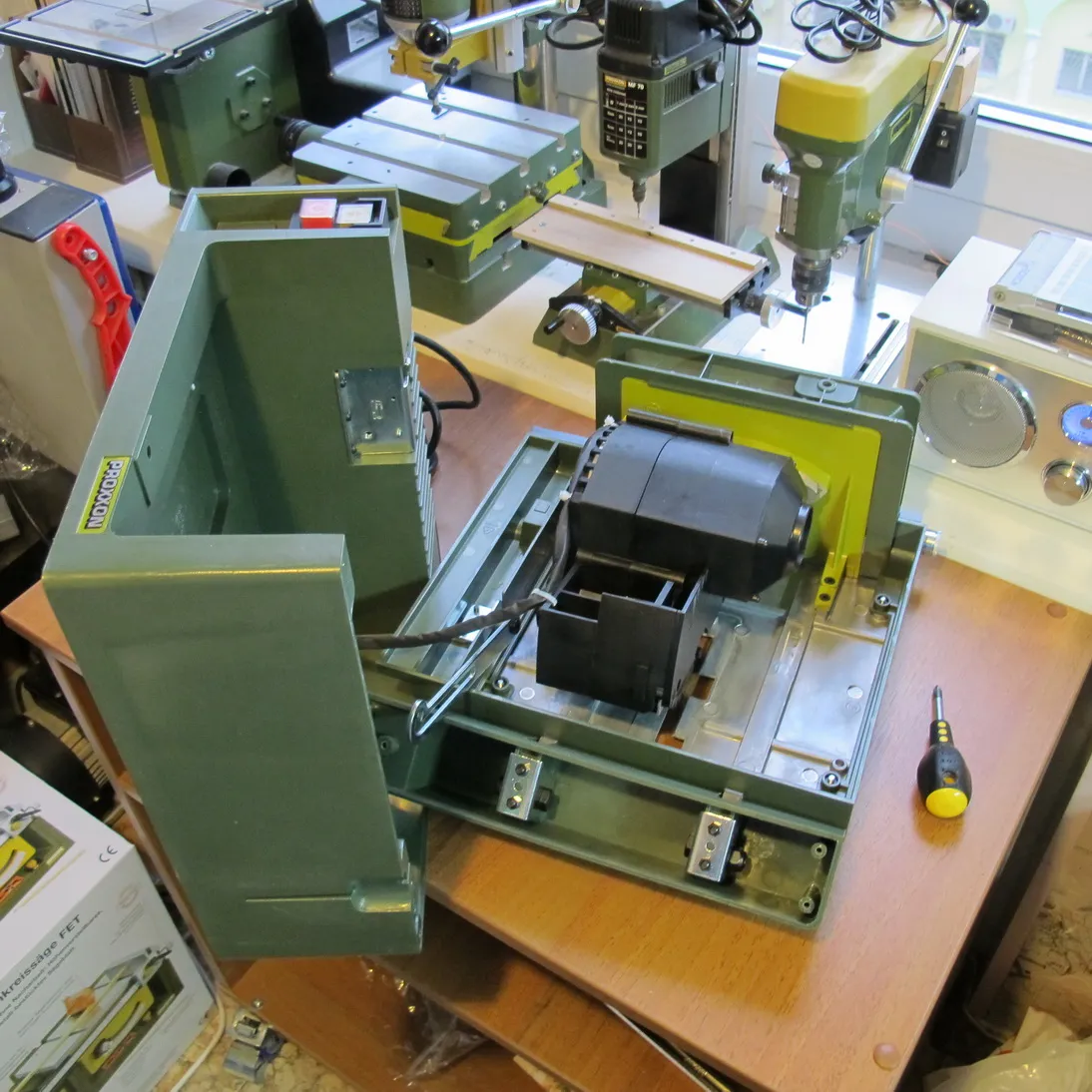

Внутри всё как у всех:

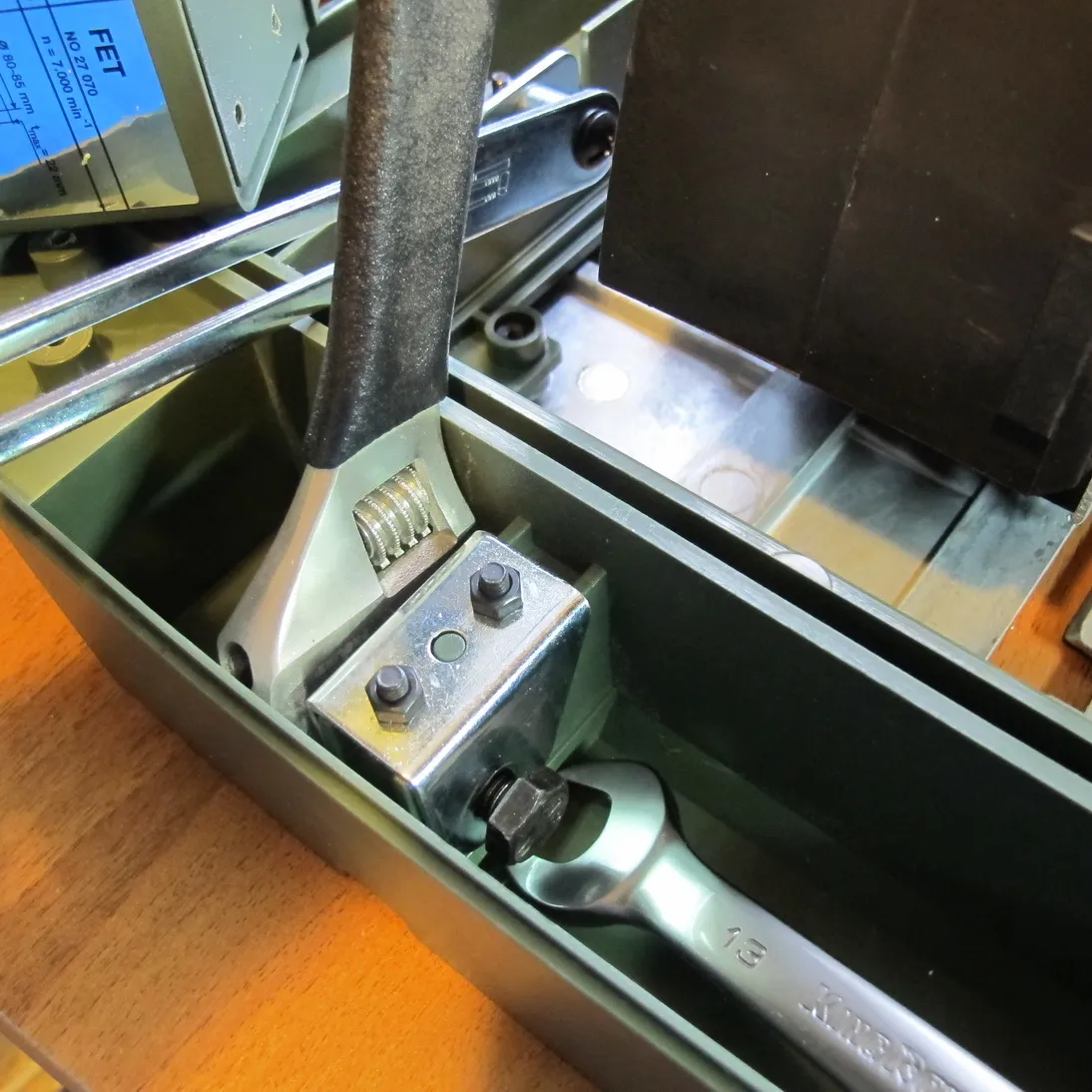

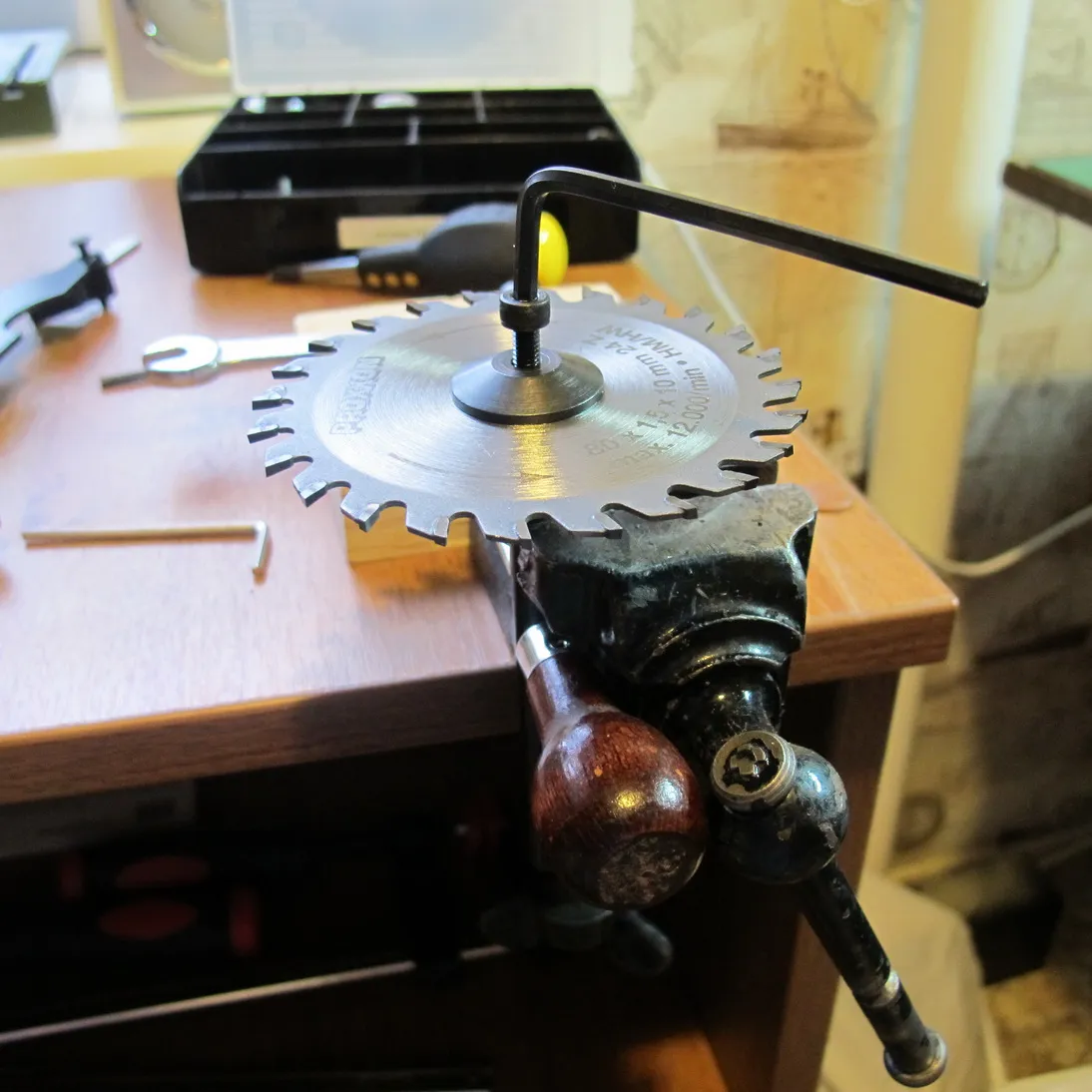

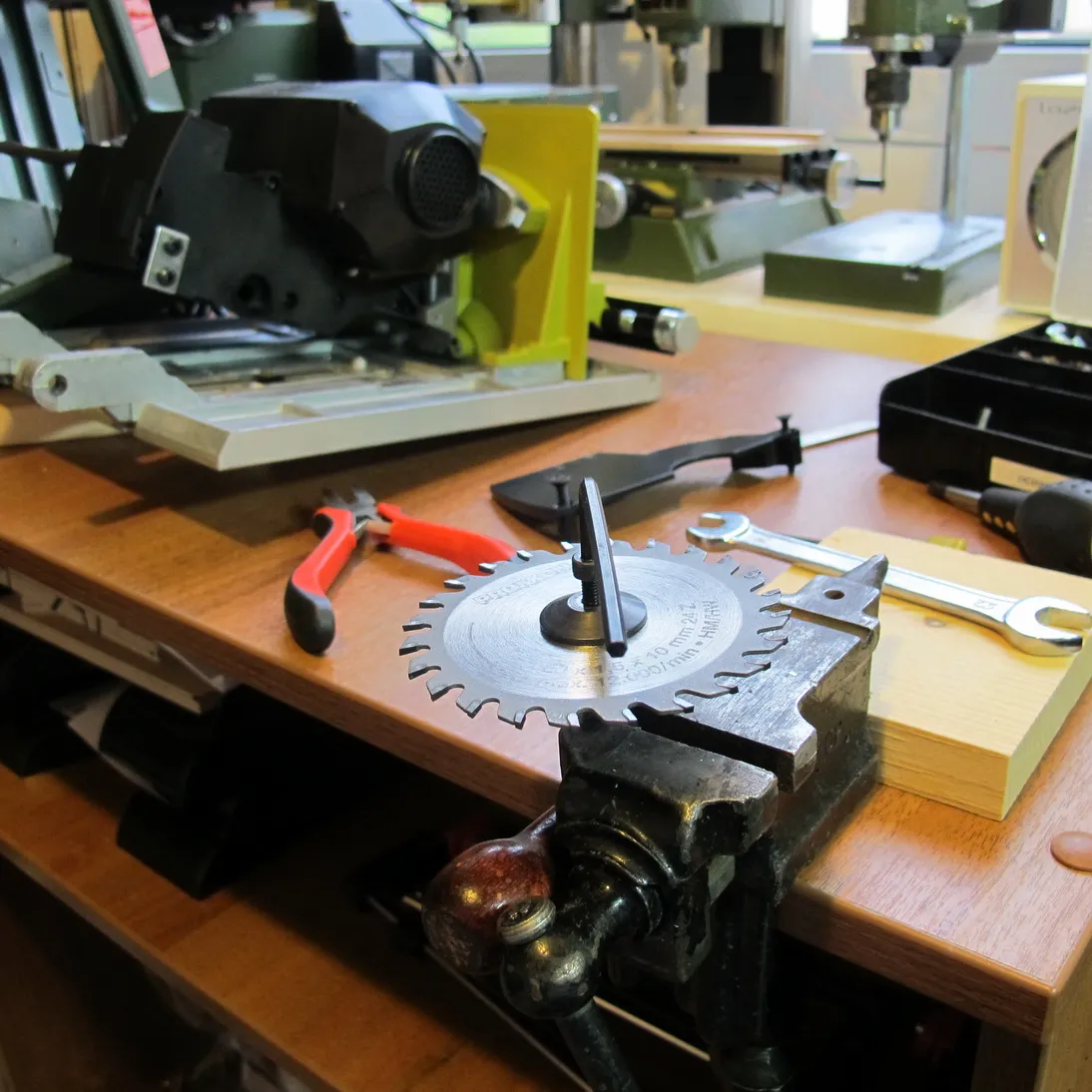

Cтолкнулся с тем, что многократно описывалось на форуме в соответствующей ФЕТоносной теме: винт прижимающий пильный диск категорически не хотел откручиваться. Извлекаем вал, фиксируем его в тисках и начинаем напрягать мускулы. Ключ сломался довольно быстро Кропление ВД-шкой эффекта не возымело. После чего я решил позвонить Михаилу Смирнову, в результате чего получил совет тихонечко стукнуть по головке винта молотком. Я стукнул. Сначала тихонечко . В конце концов процесс сдвинулся с мертвой точки, ура!

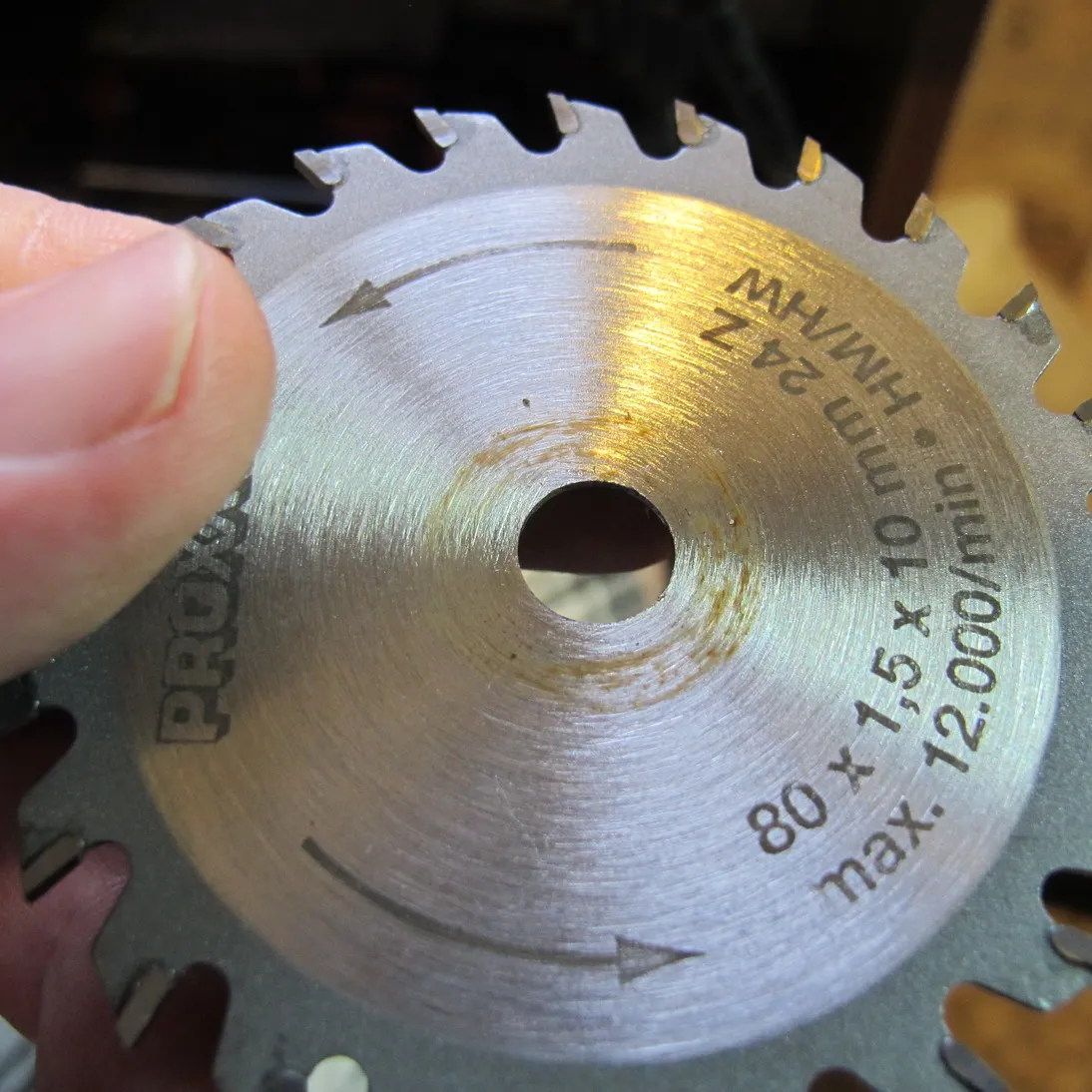

Под прижимной шайбой на диске обнаружилась какая-то ржа:

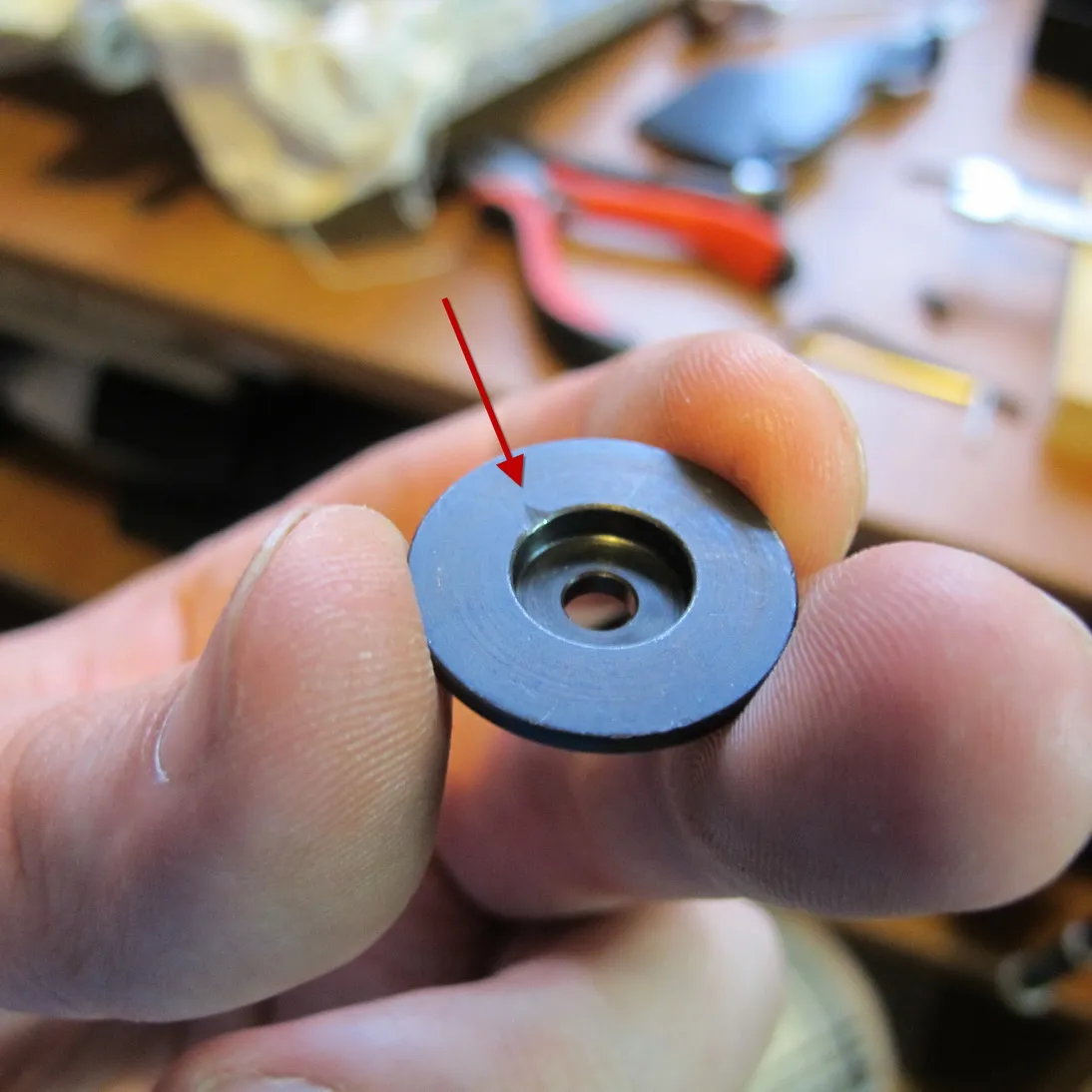

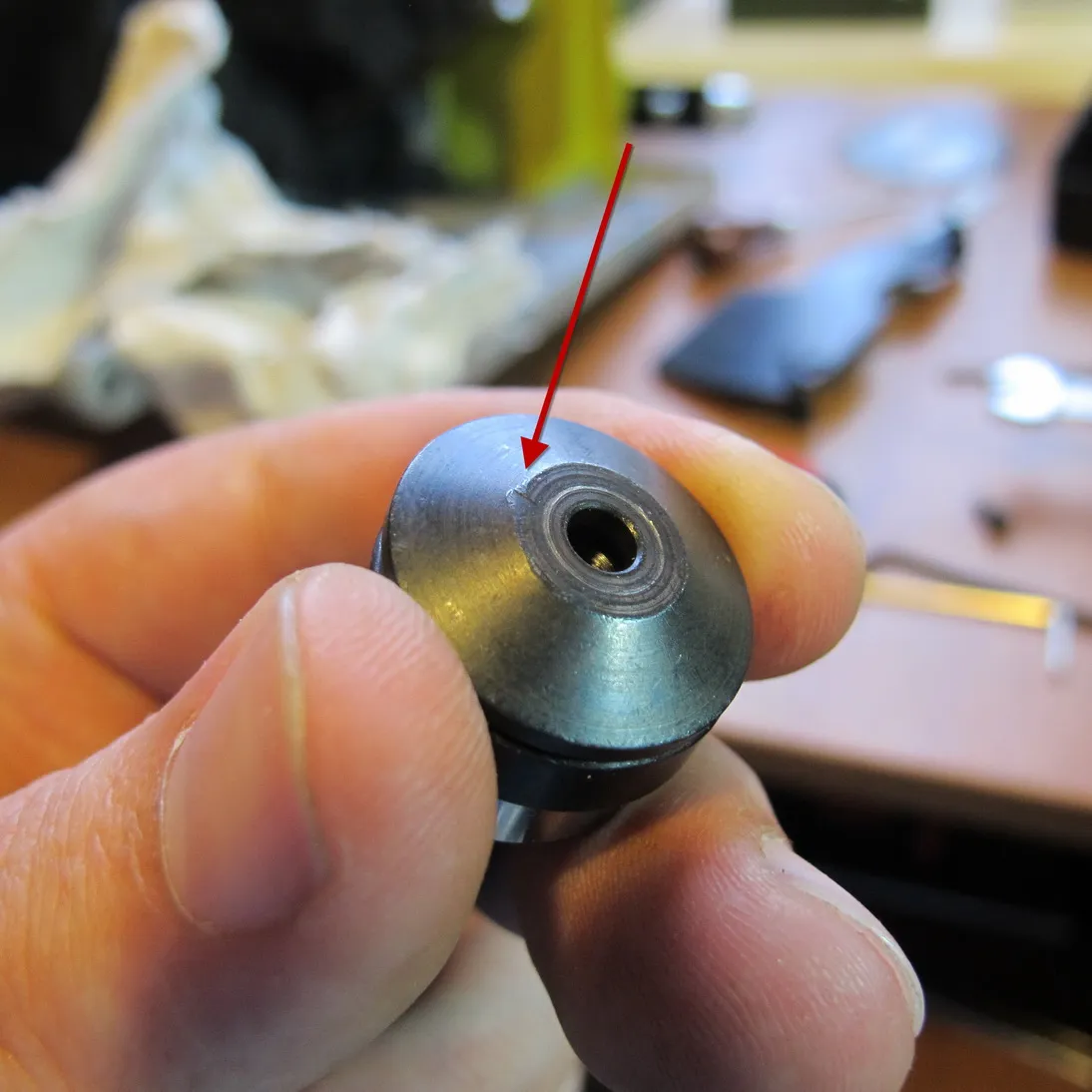

А на самой шайбе (каленой стальной шайбе) - вмятины непонятной этимологии:

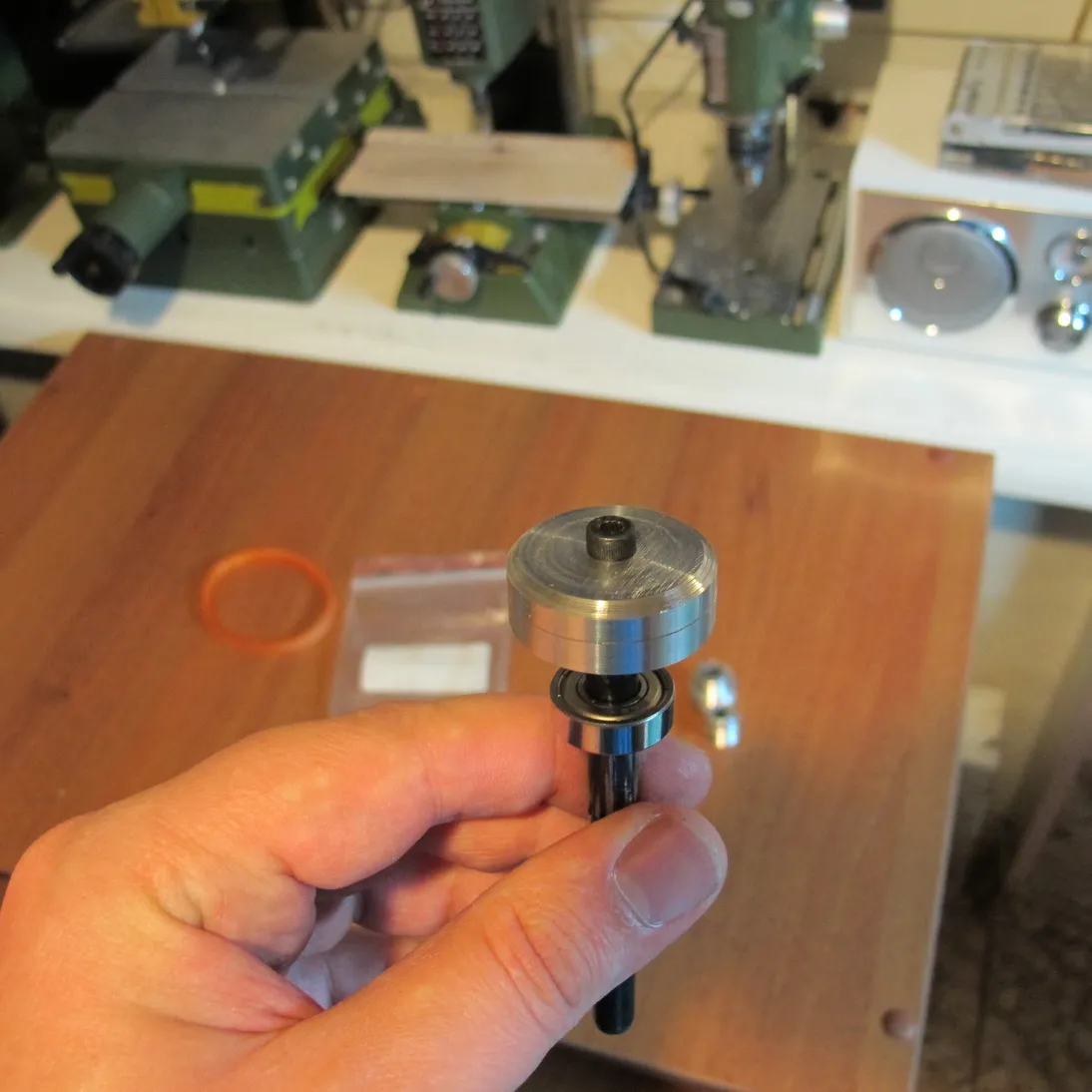

Размышлять тут особо нечего, т.к. эти детали всё равно идут лесом, ставим дюралевые комплектующие от Михаила:

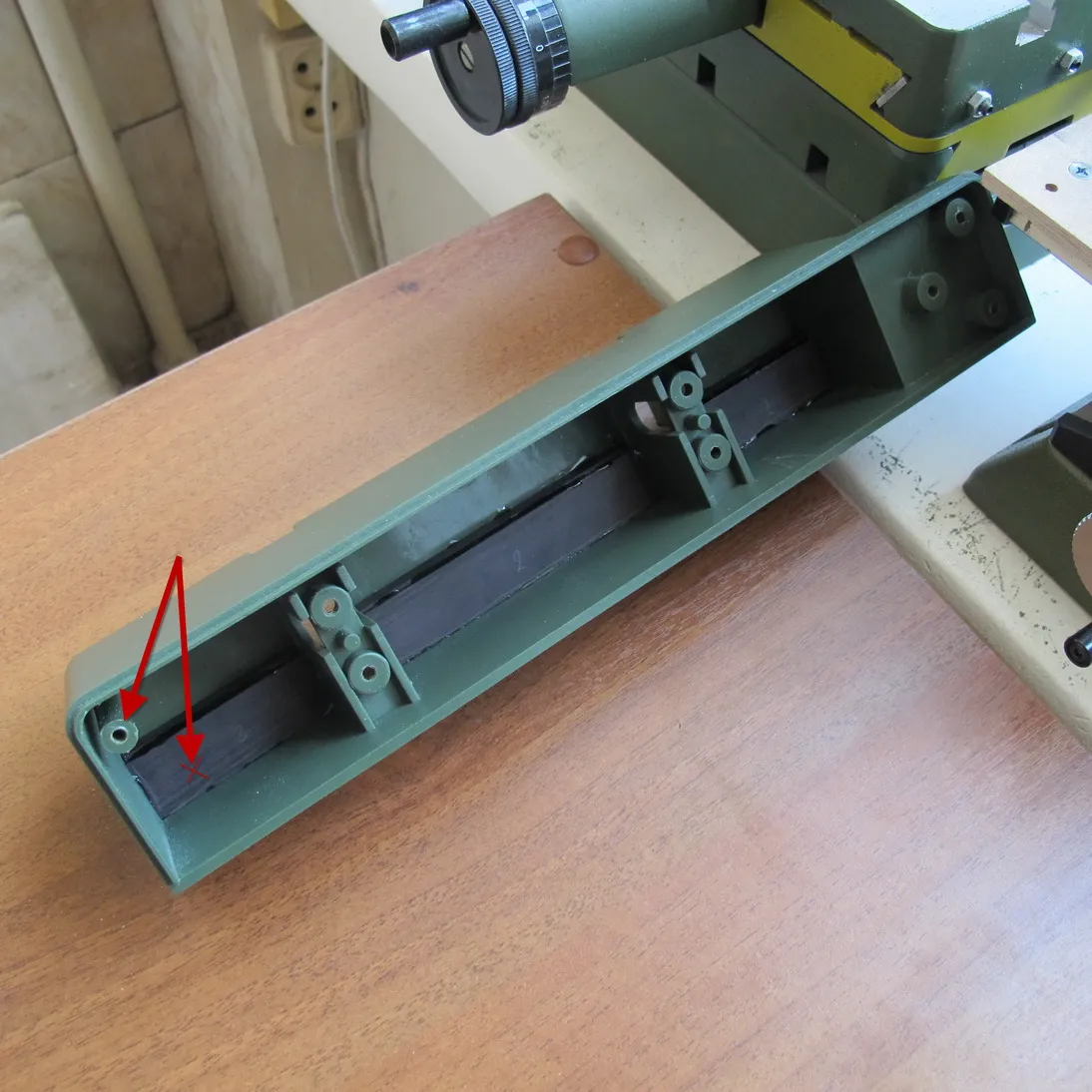

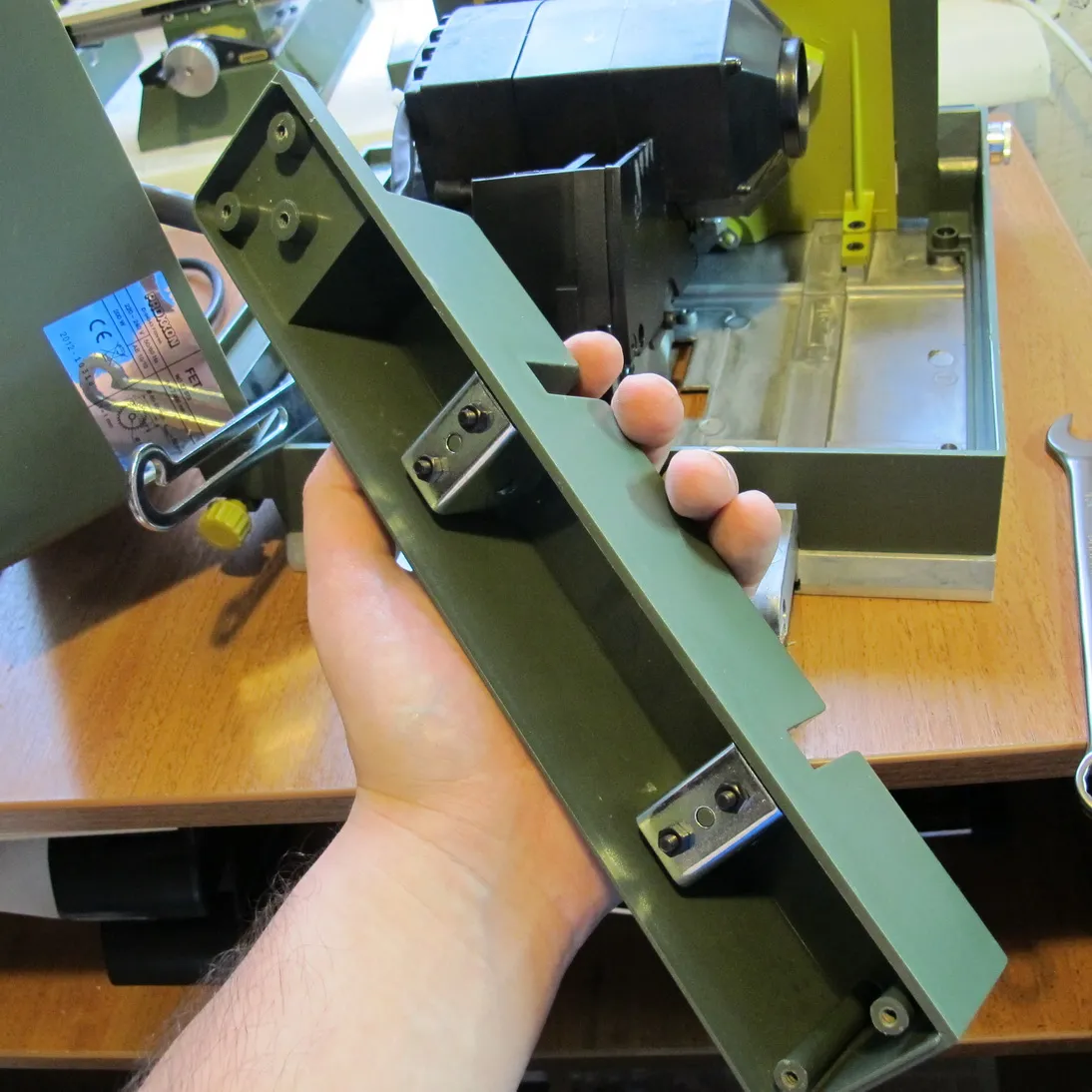

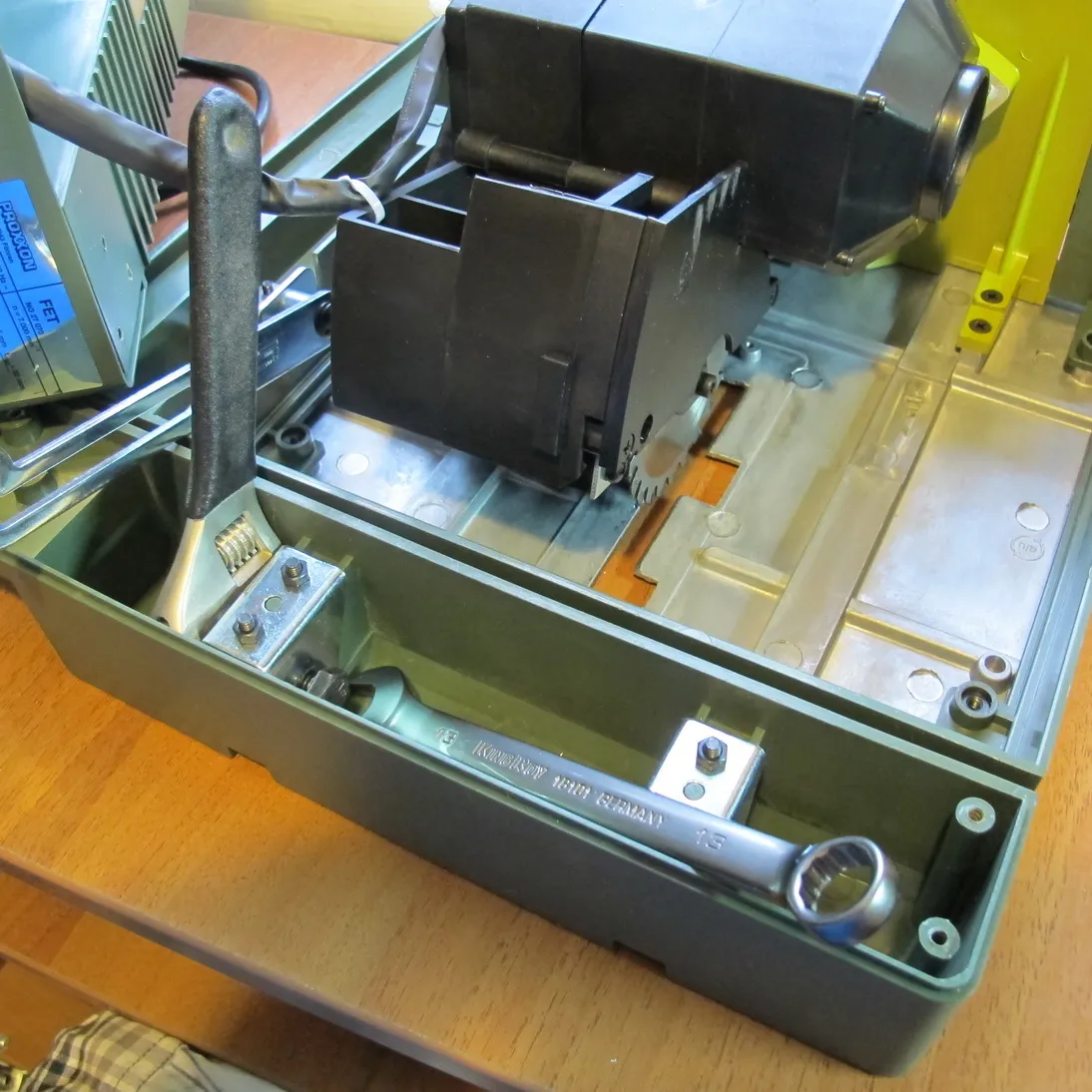

Чтобы приделать к агрегату упор, снимаем панель, с задней стороны столика. Отделяем нижнюю часть корпуса и раскручиваем петли:







Примеряемся и делаем первый пропил. Картина называется "как ФЕТ ФЕТа резал":





Примеряемся еще раз и довершаем отчекрыживание лишней полоски.



Когда проделывал подобное на своем ФЕТе, то использовал для опиливания лишней пластмассы КС-ку и лишь задним числом понял, что ФЕТ вполне способен отпилить от себя все эти излишества самостоятельно. Для этого надо после снятия подлежащей обрезанию пластиковой панели водрузить столик обратно на основание и затянуть винт с желтой шляпкой, препятствующий в нормальном состоянии подниманию пильного стола. В таком положении станок можно аккуратно использовать для процедуры отпиливания. К тому же параллельный упор на него уже можно будет устанавливать.

После резекции недосчитываемся одного столбика под винт крепления основания (двумя фотками выше он валяется в правом пазу столика циркулярки). Это не страшно. Если вы не планируете размахивать станком по широкой траектории боевого топора, то и одного винта в этом месте для целостности конструкции будет вполне достаточно. Проверено на практике



В результате на заказ у меня получилось гораздо аккуратнее и презентабельнее чем для себя любимого

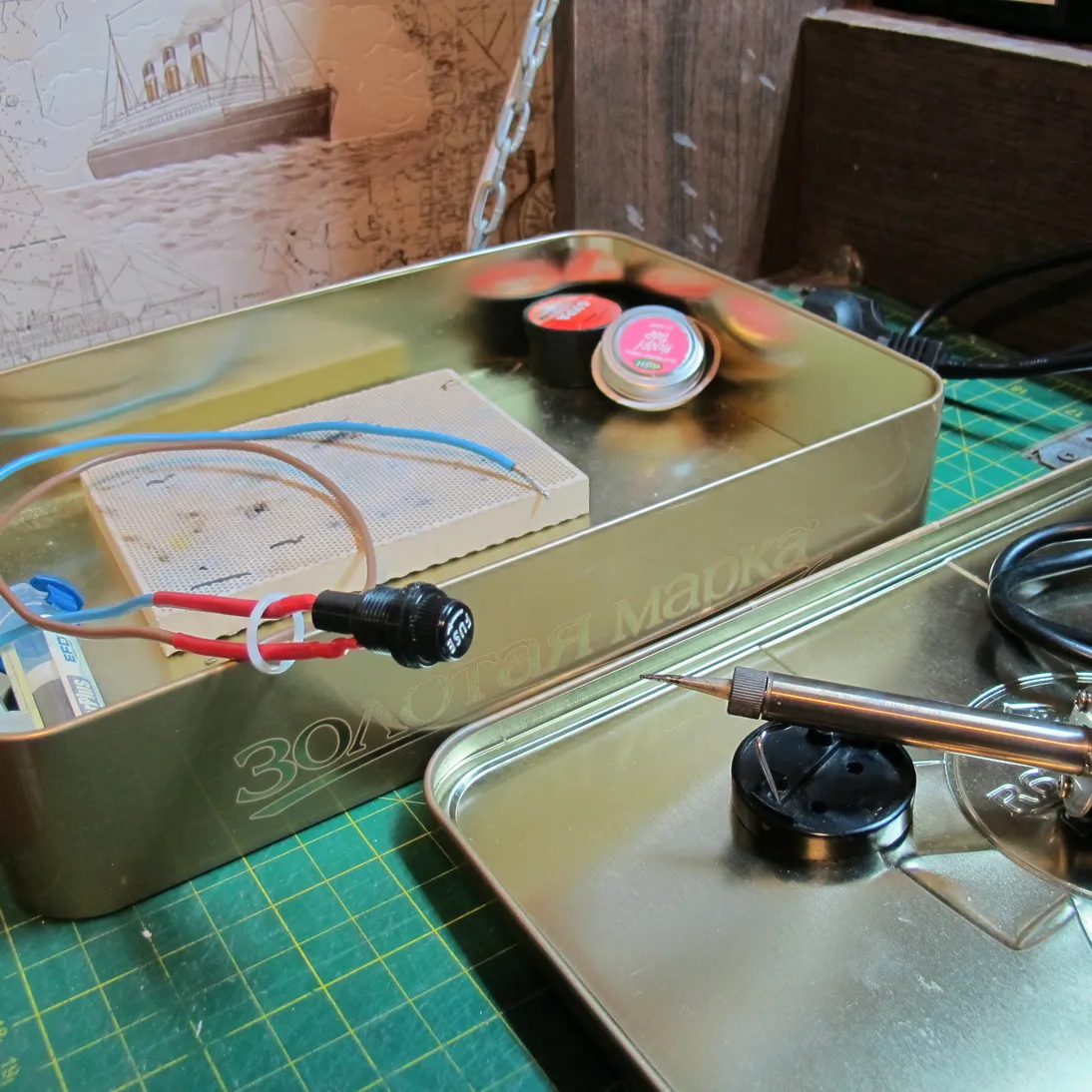

Ну историю с предохранителями мы уже проходили, поэтому ограничусь одним фото:



Аккуратно отламывать полочку над ремнем я так и не научился, что впрочем не критично имхо:

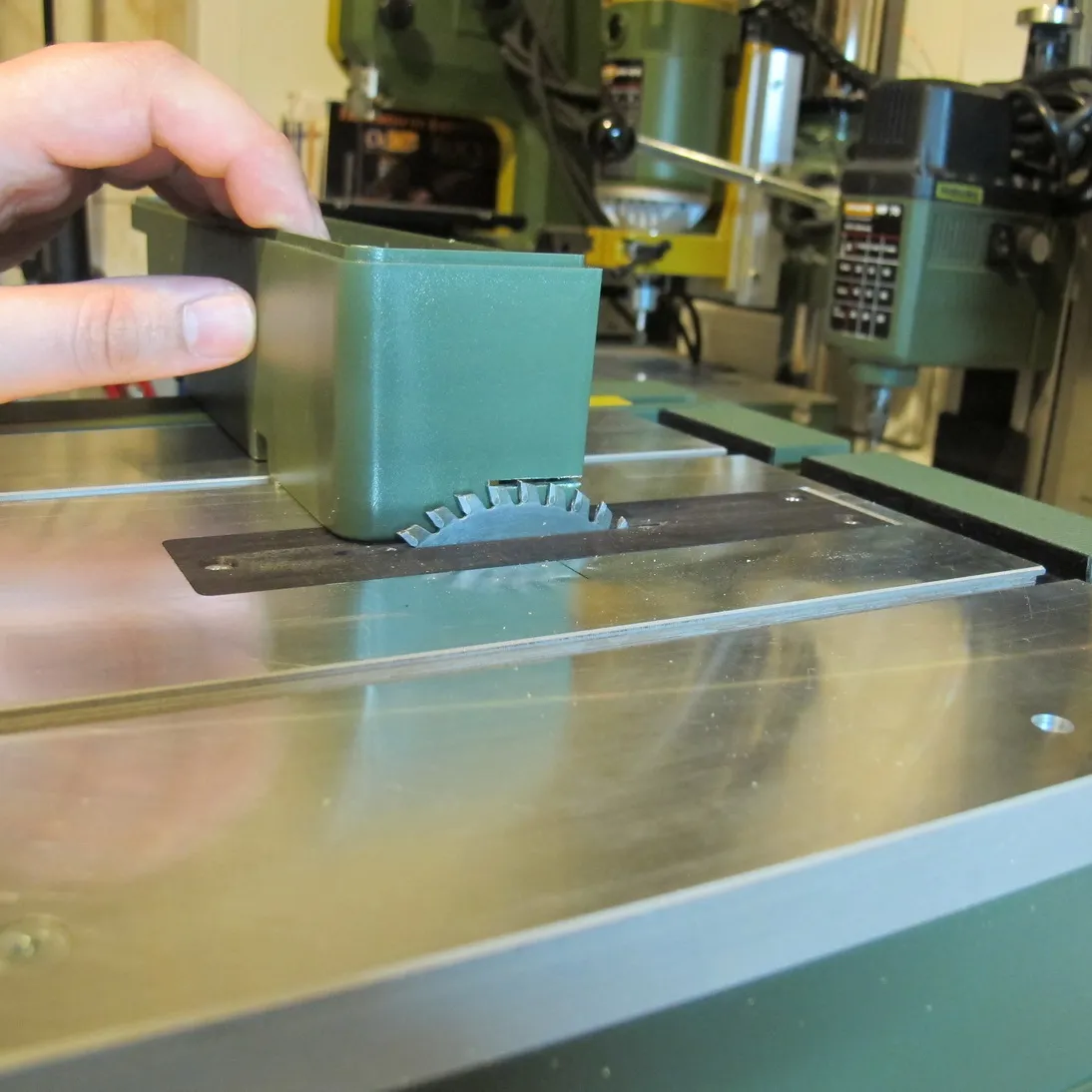

Заодно лёток для комплектности:

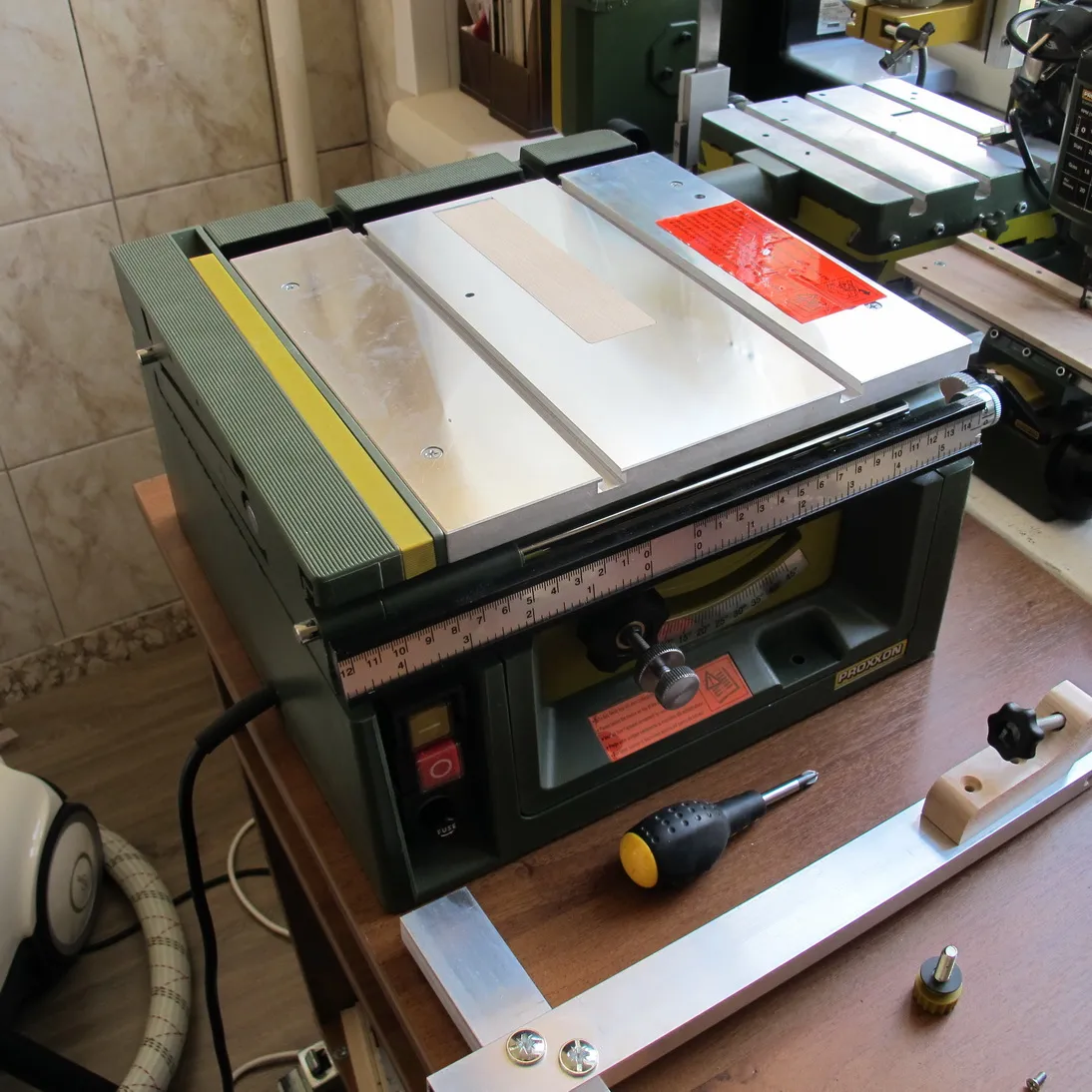

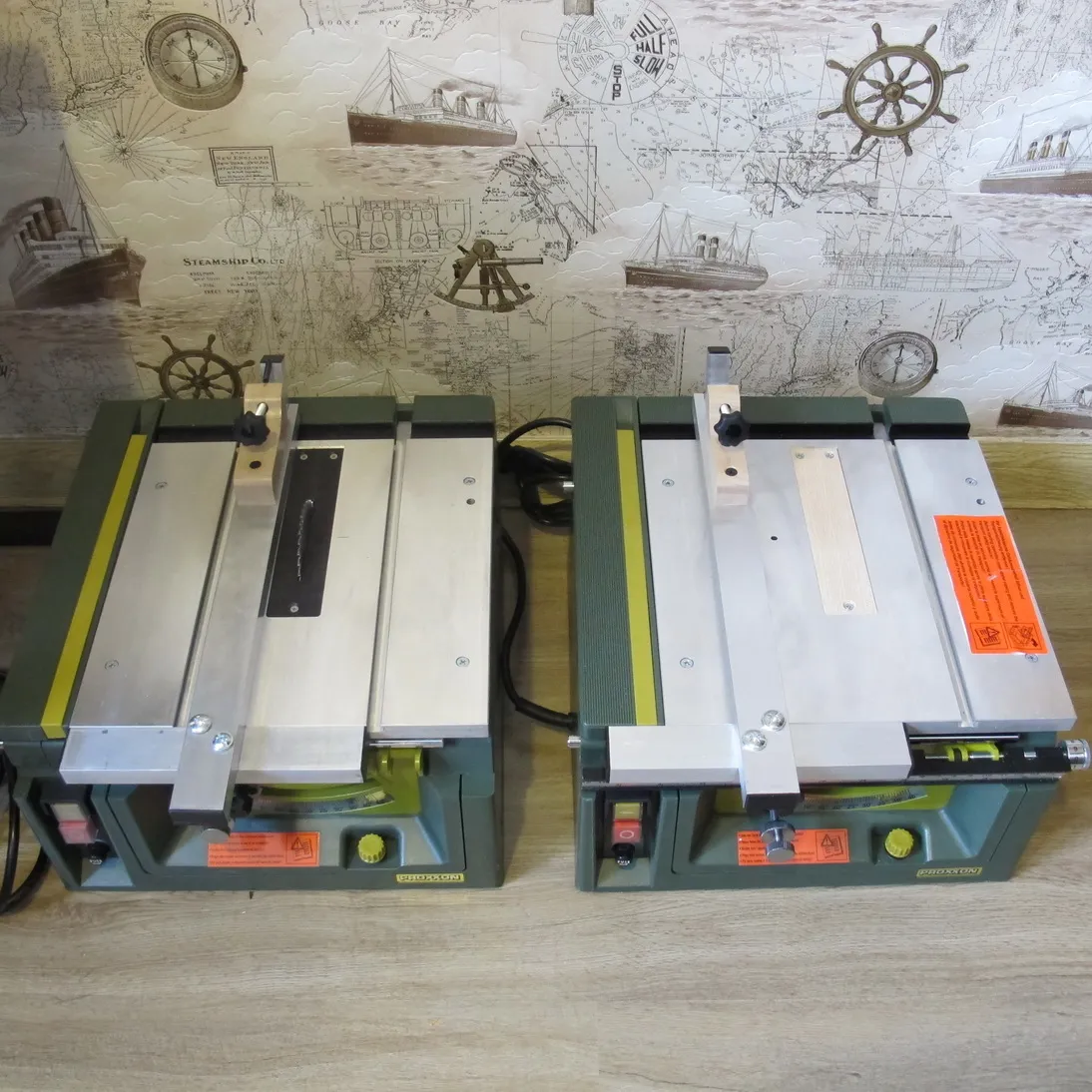

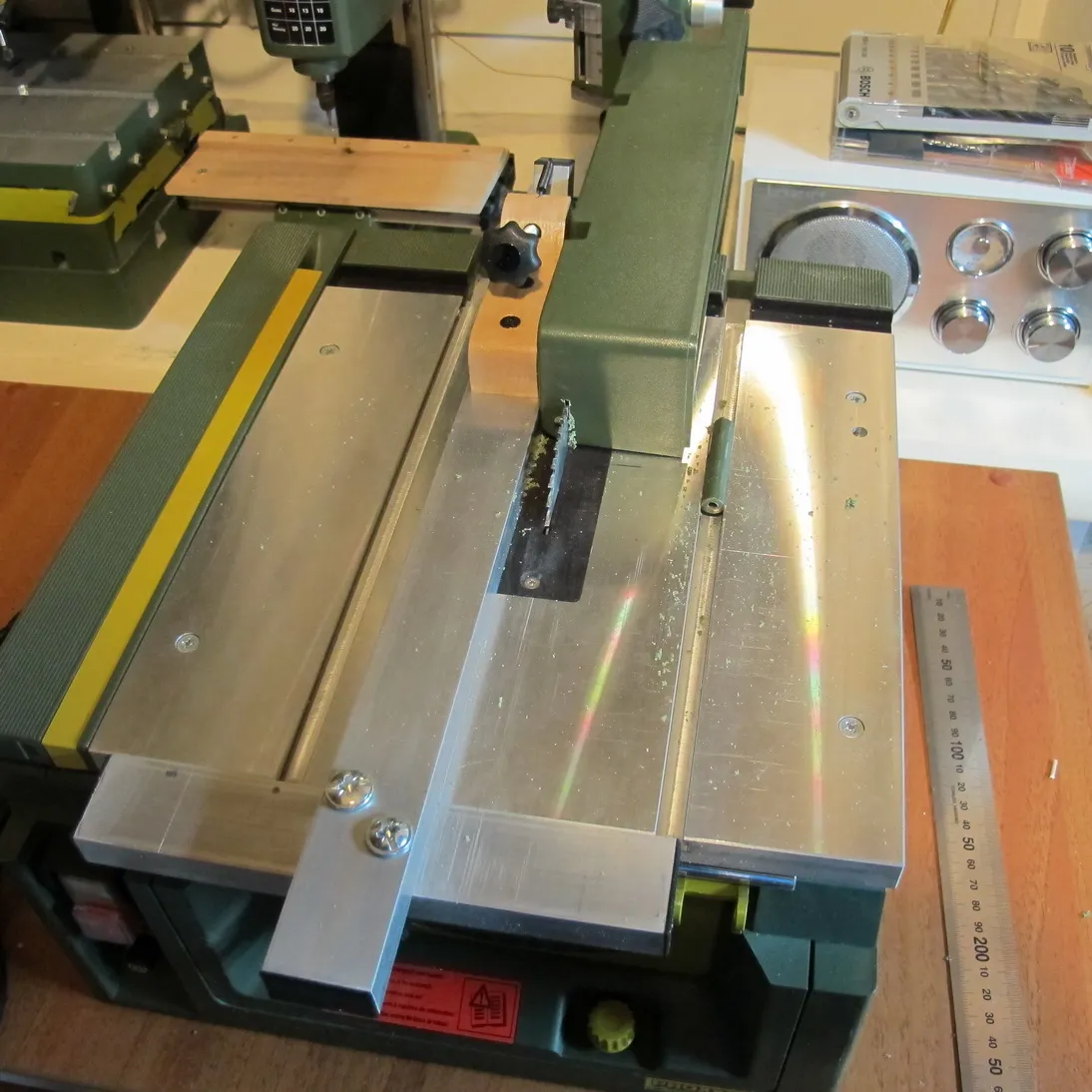

И вот он красавец:



Добавляем упор...



И совсем хорошо:

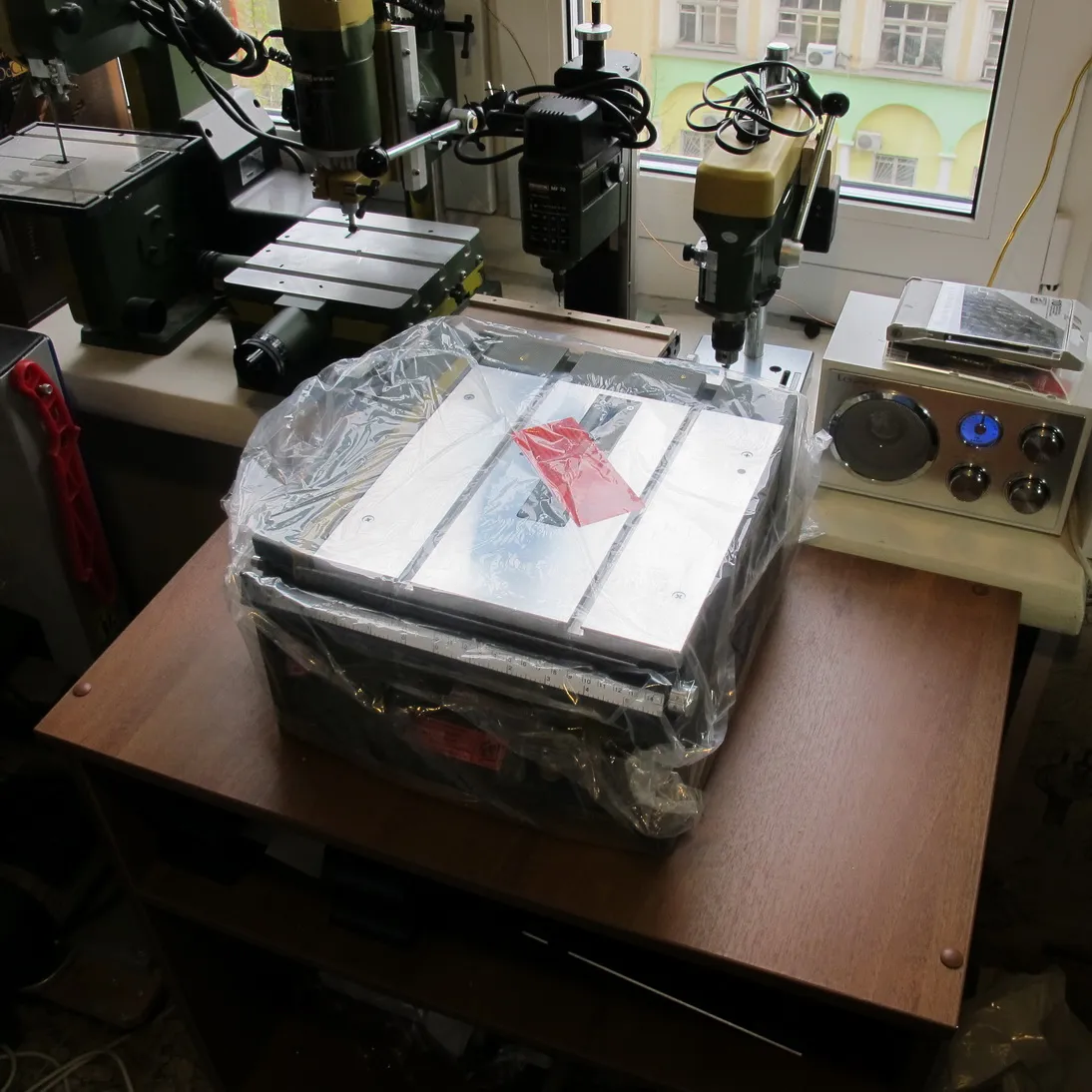

Всё, пора к хозяину:





Главное упереться

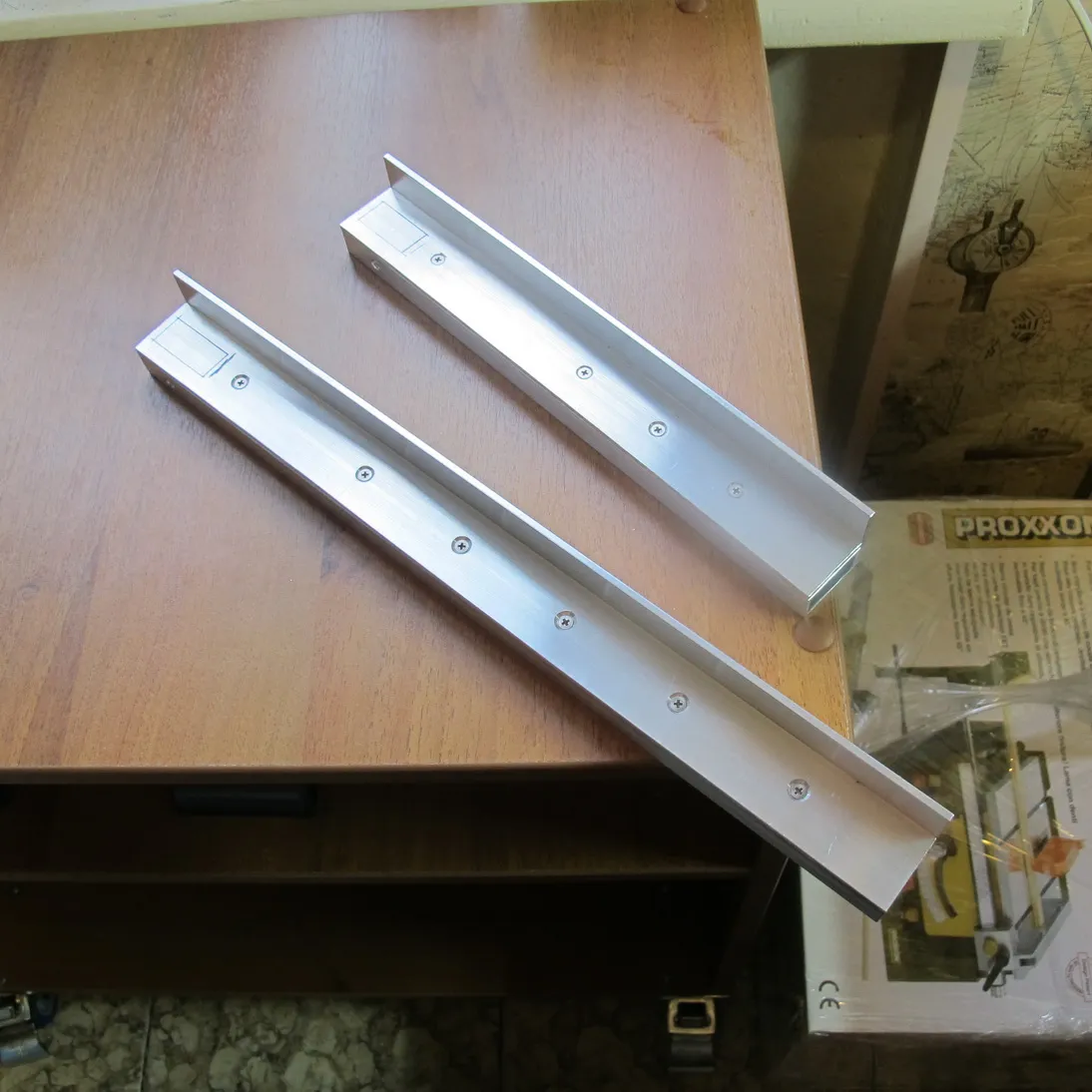

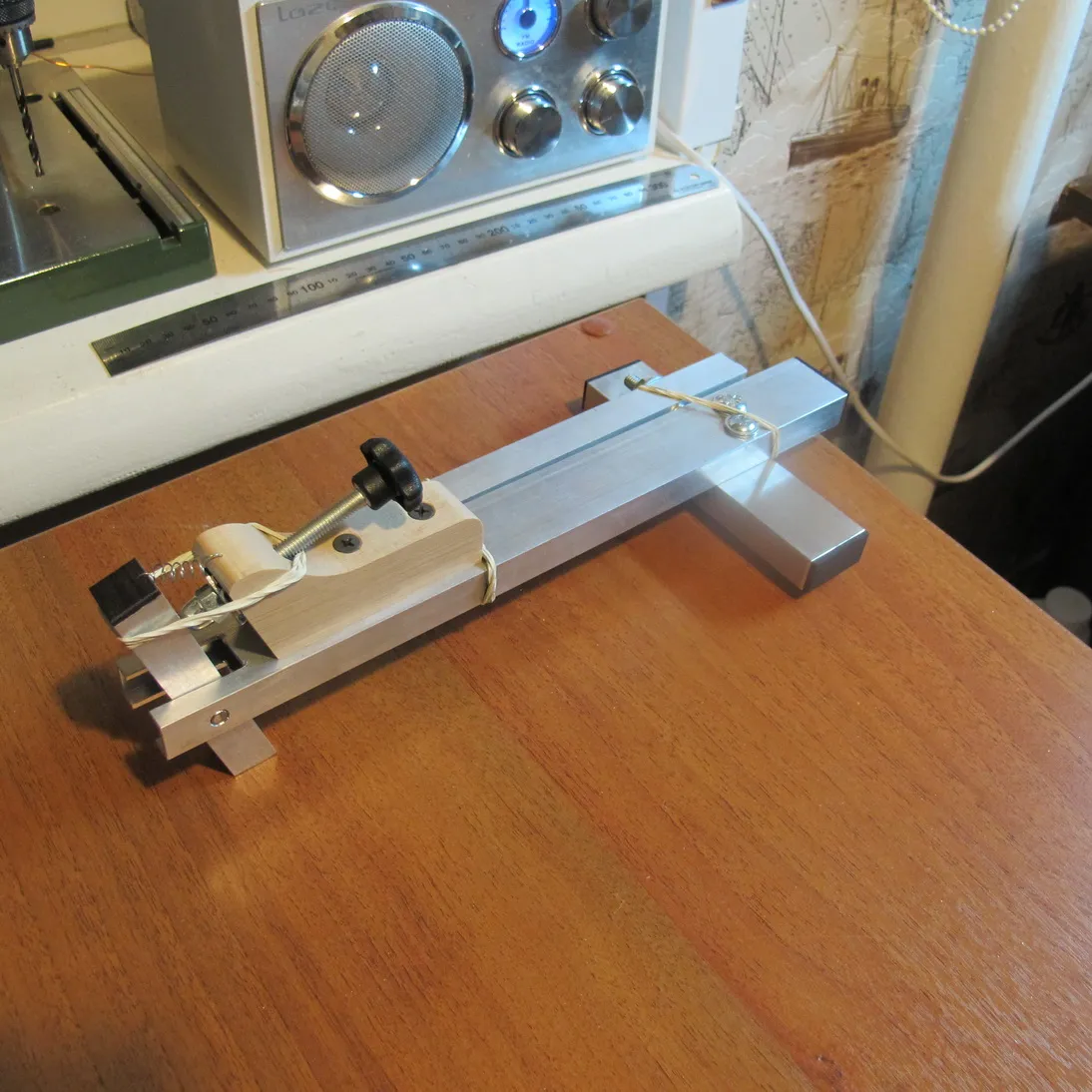

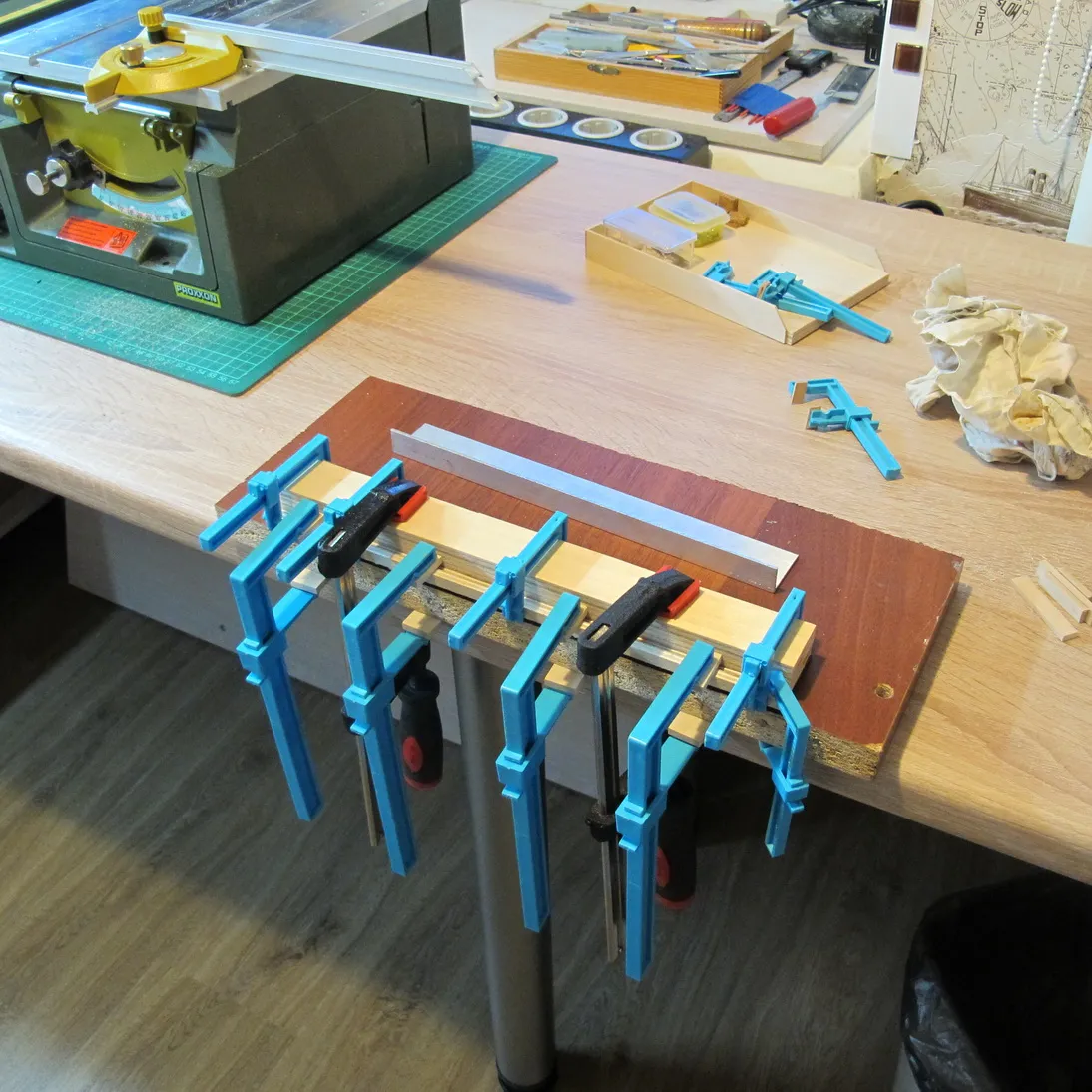

Кстати об упорах. Я таки стал их делать на заказ, в результате чего переделал их больше чем хотелось бы

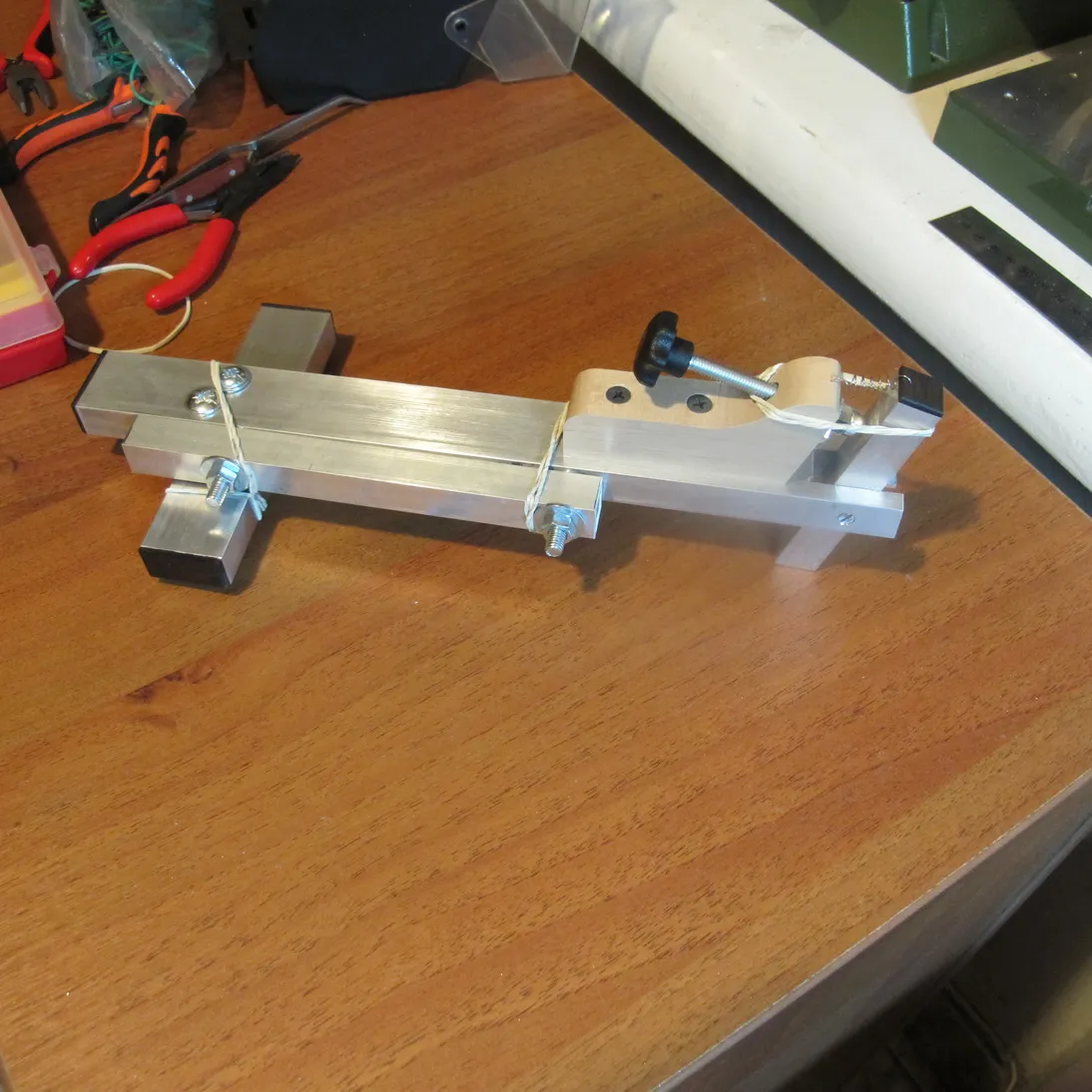

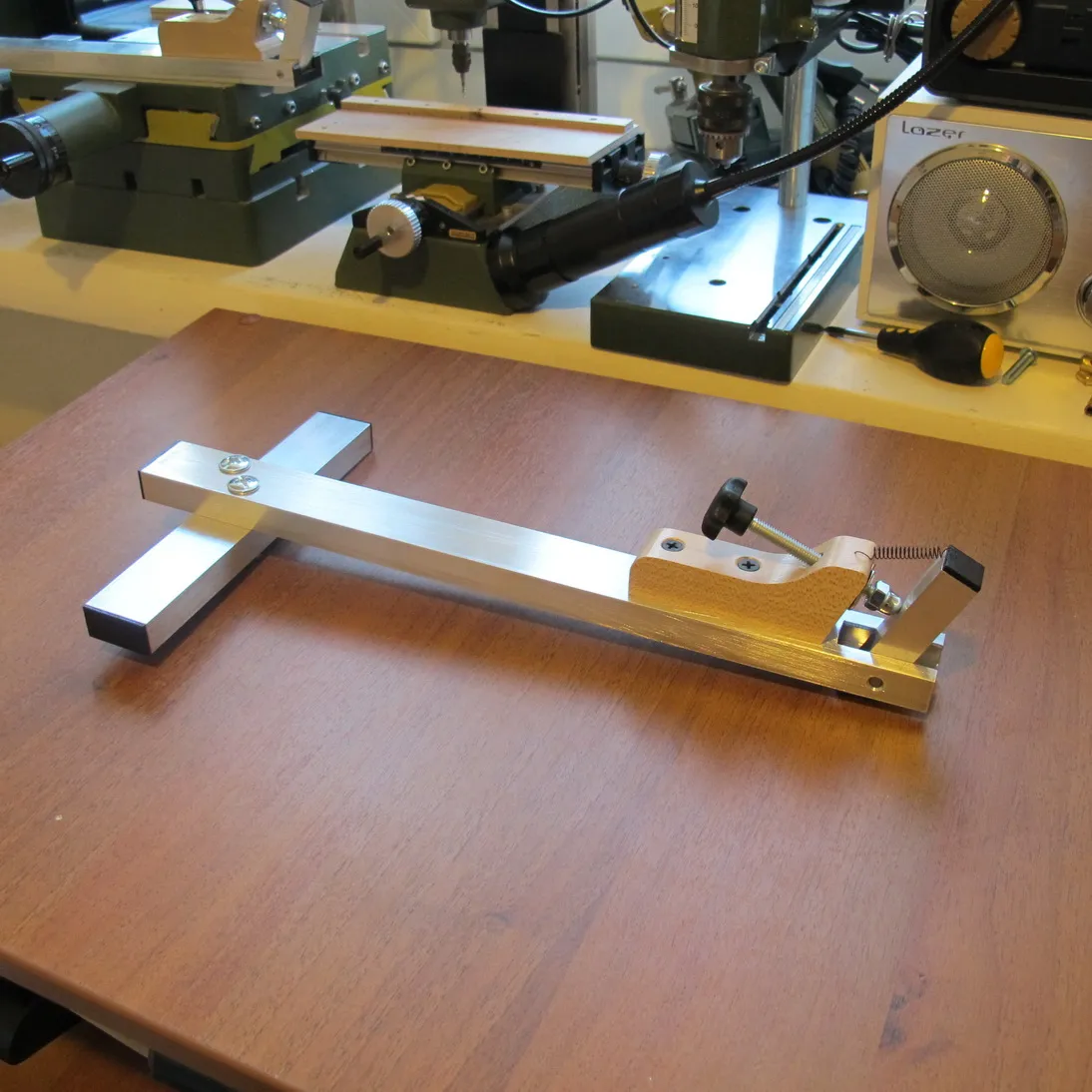

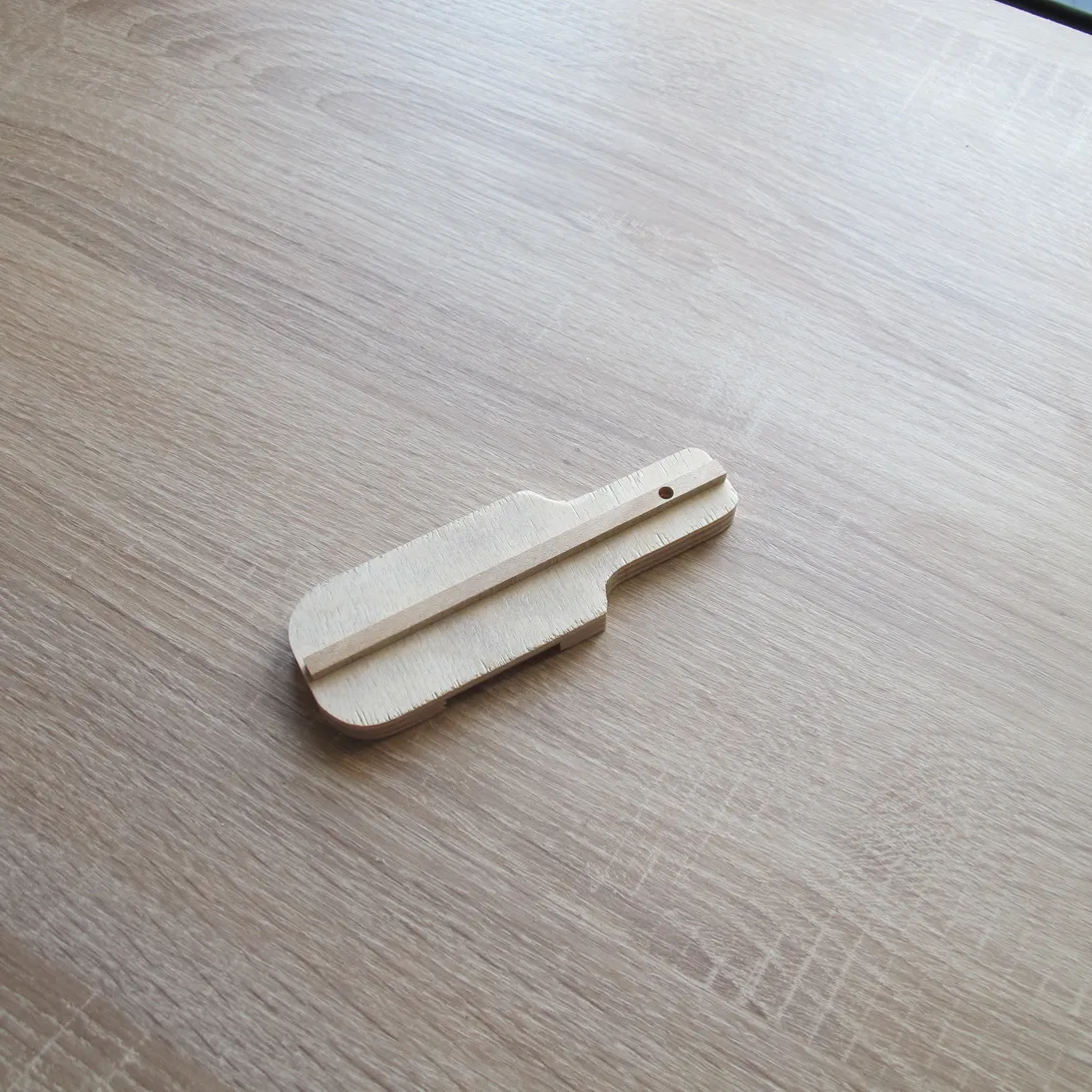

Образец упора для КС-ки:

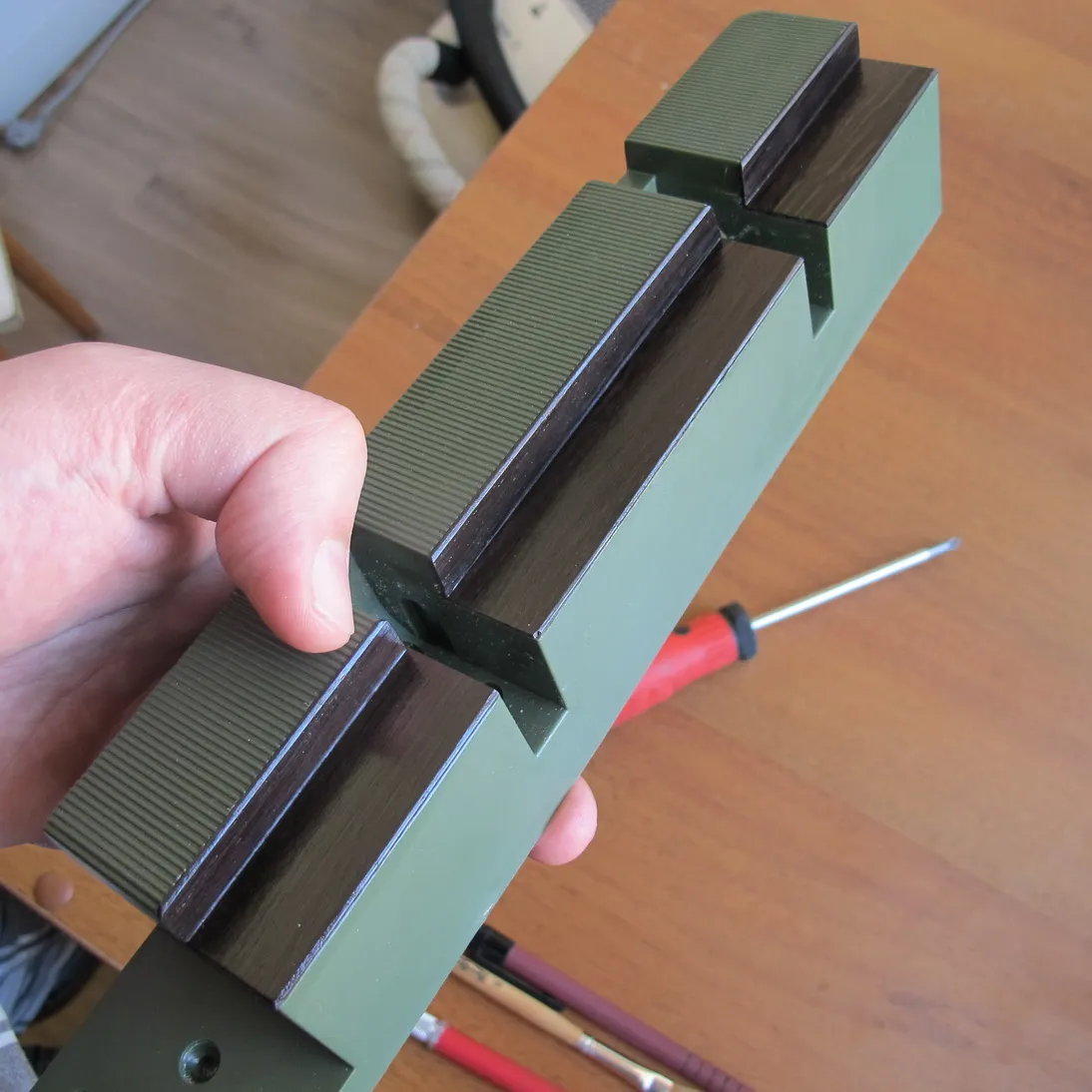

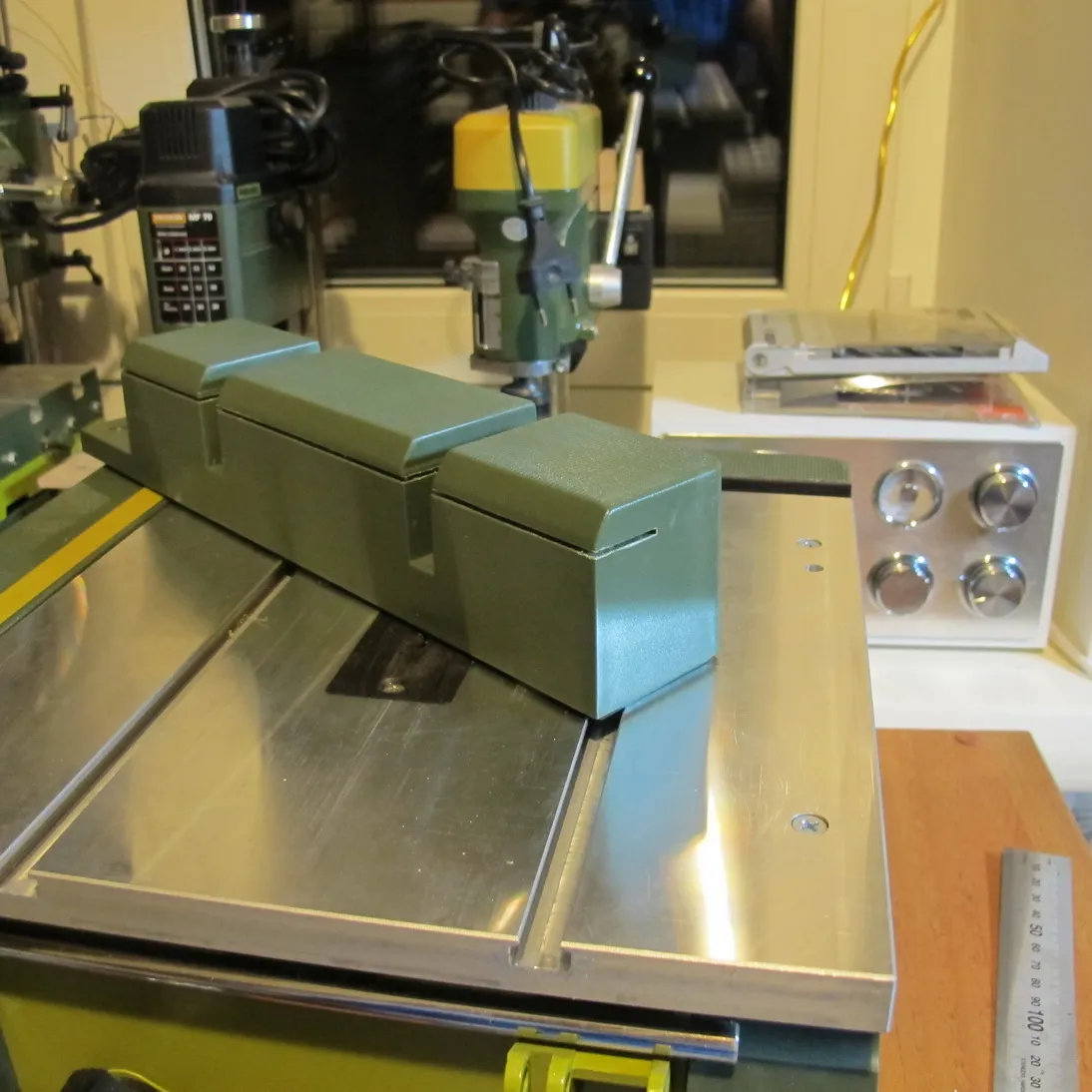

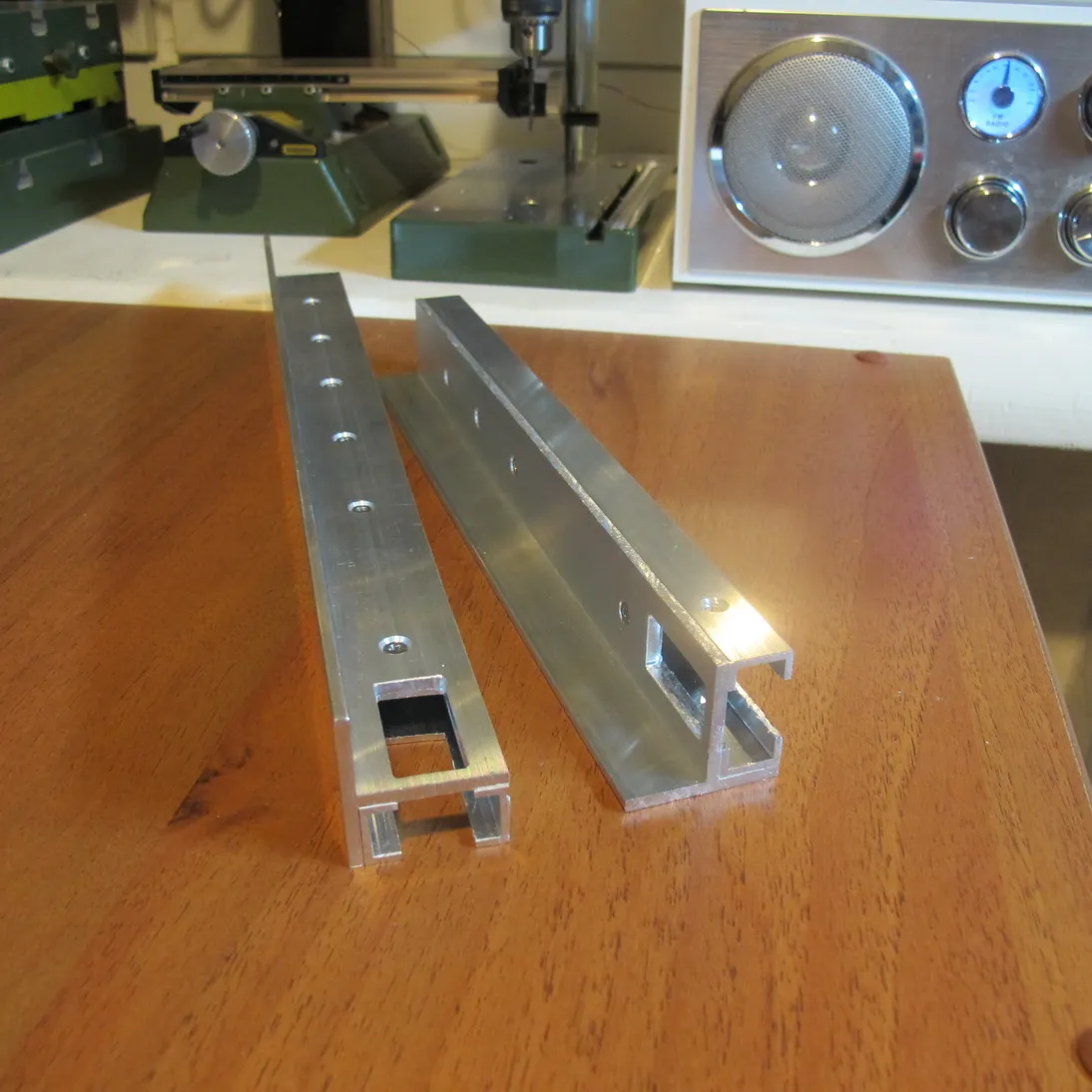

По ходу дела выяснилось, что они нужны не только для кс-ок и не только плоские:

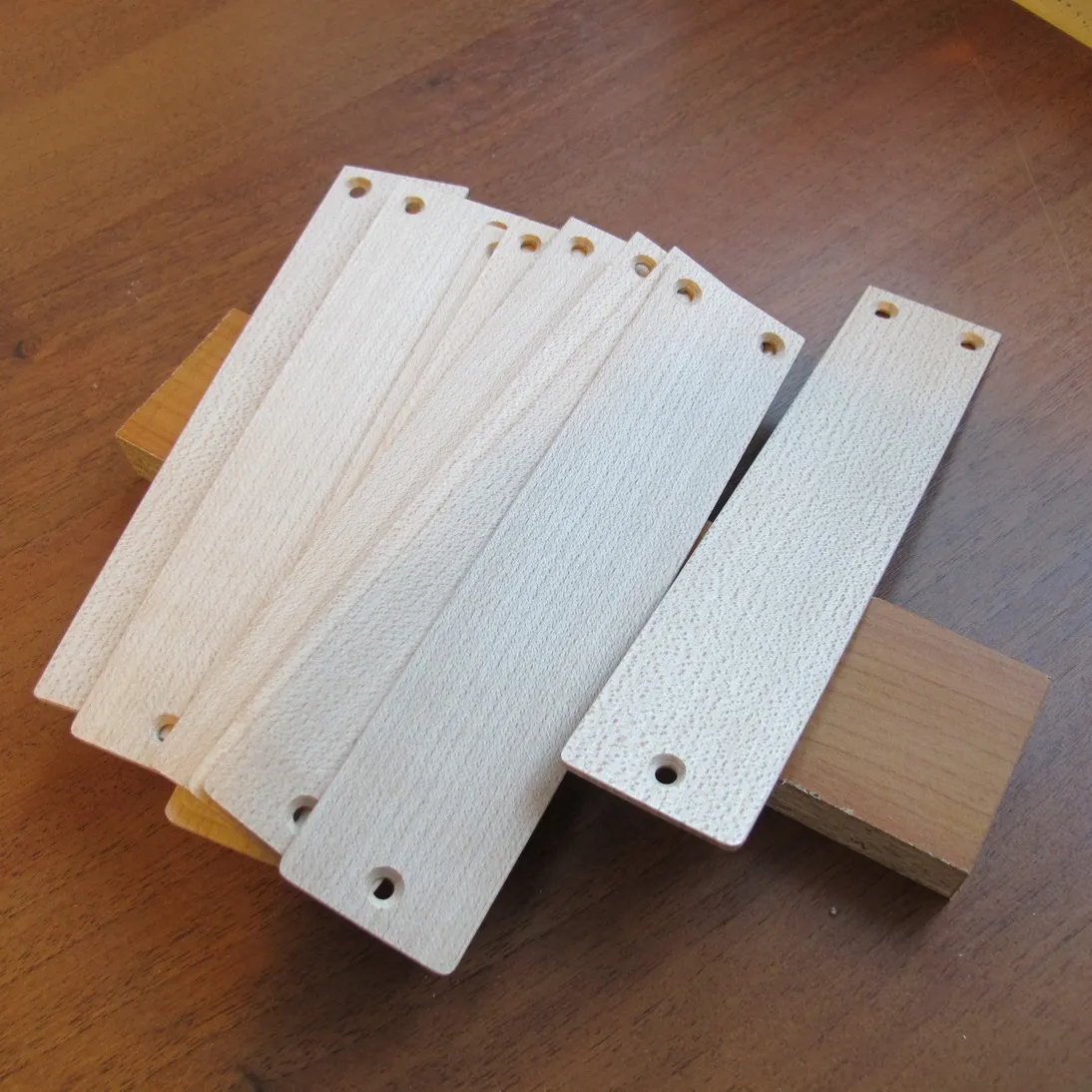

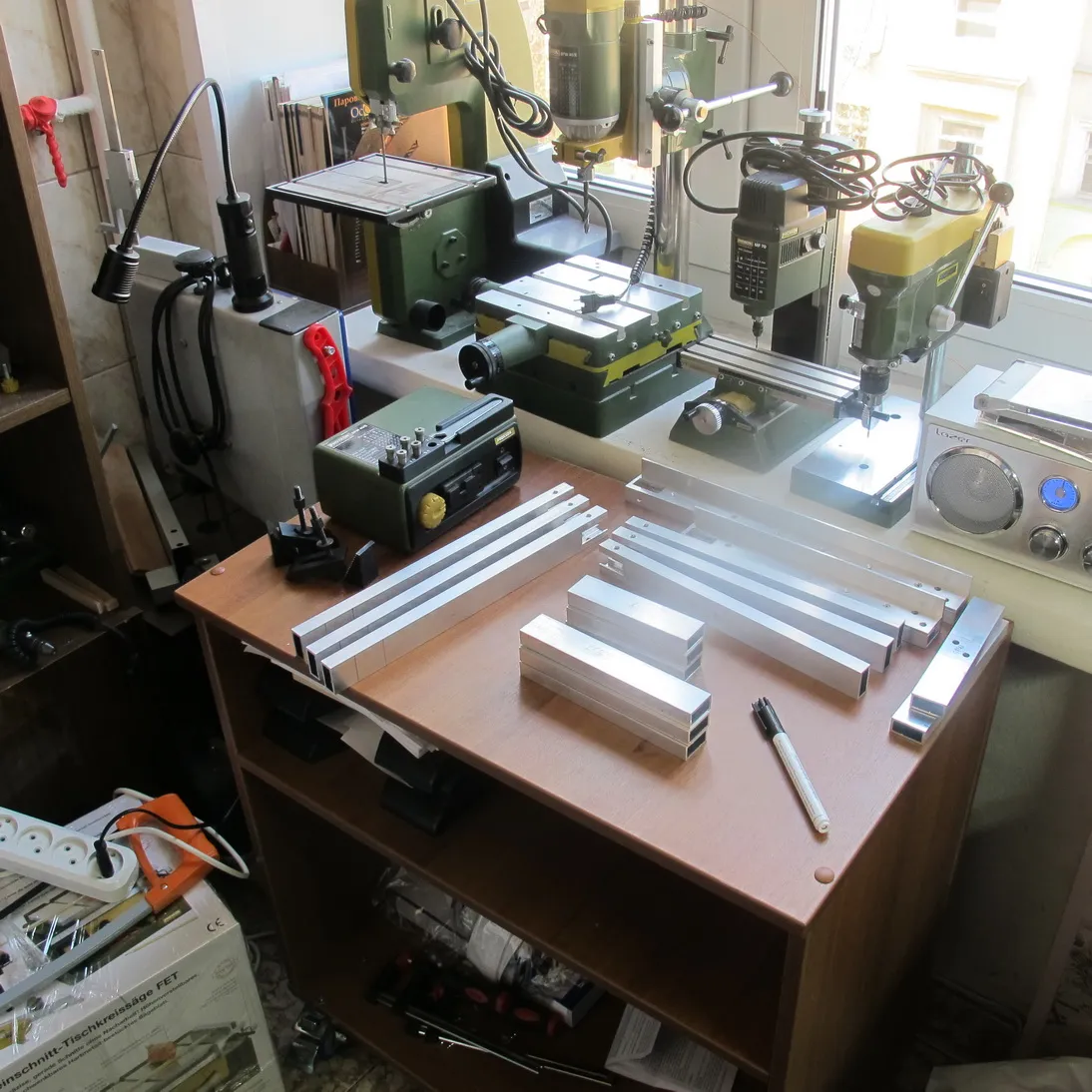

Гора заготовок росла и я утешал себя тем, что это скоро закончится)

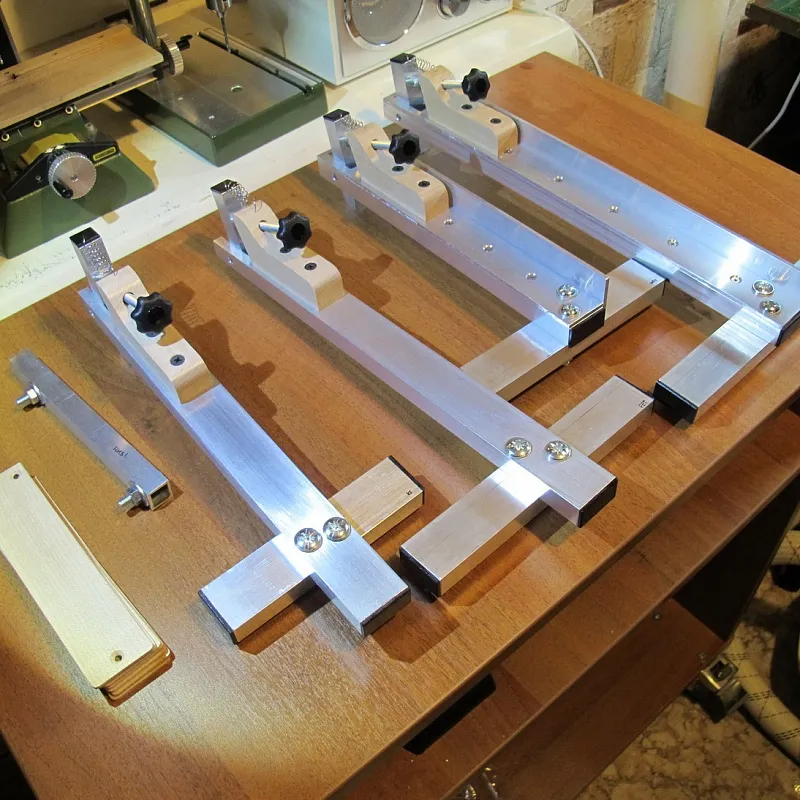

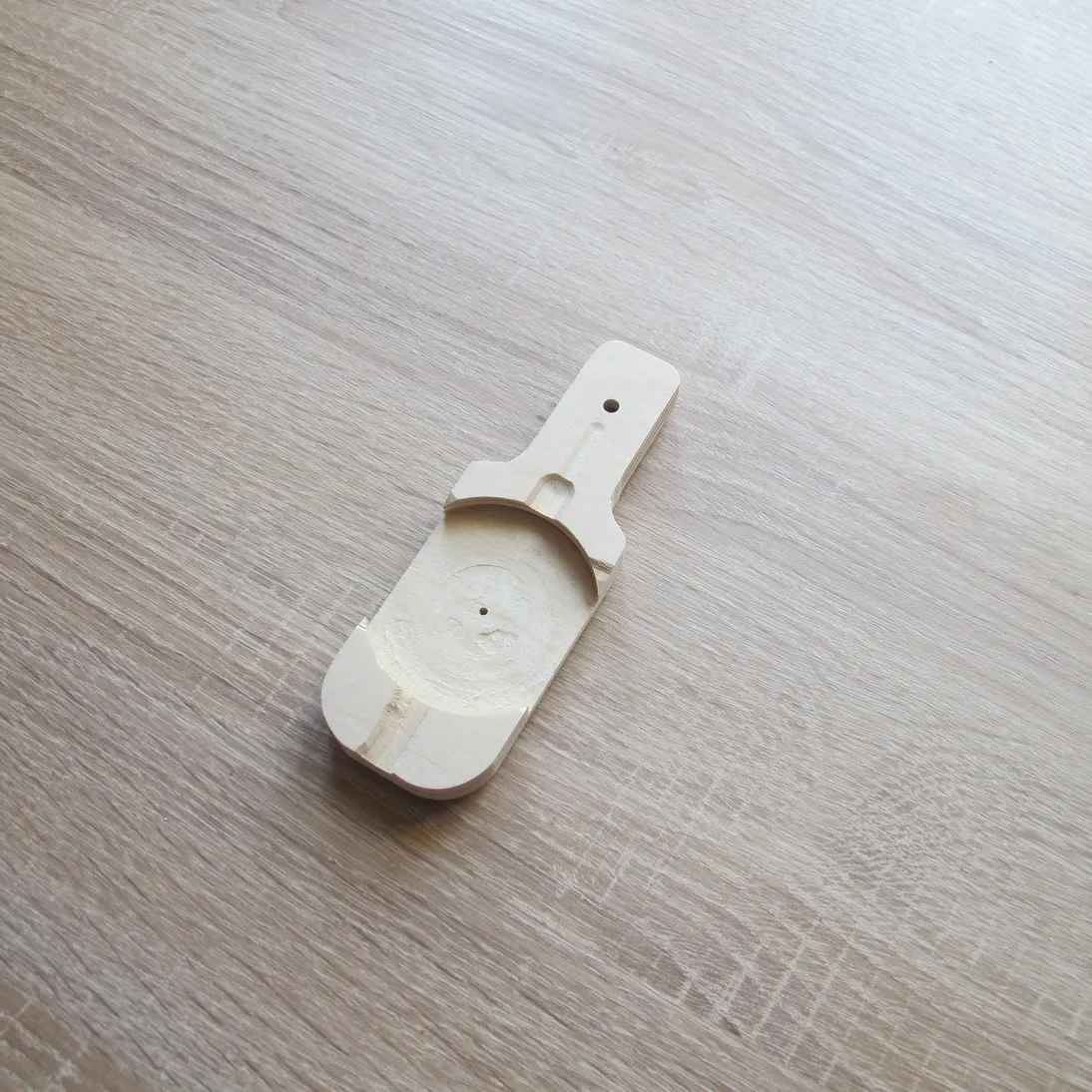

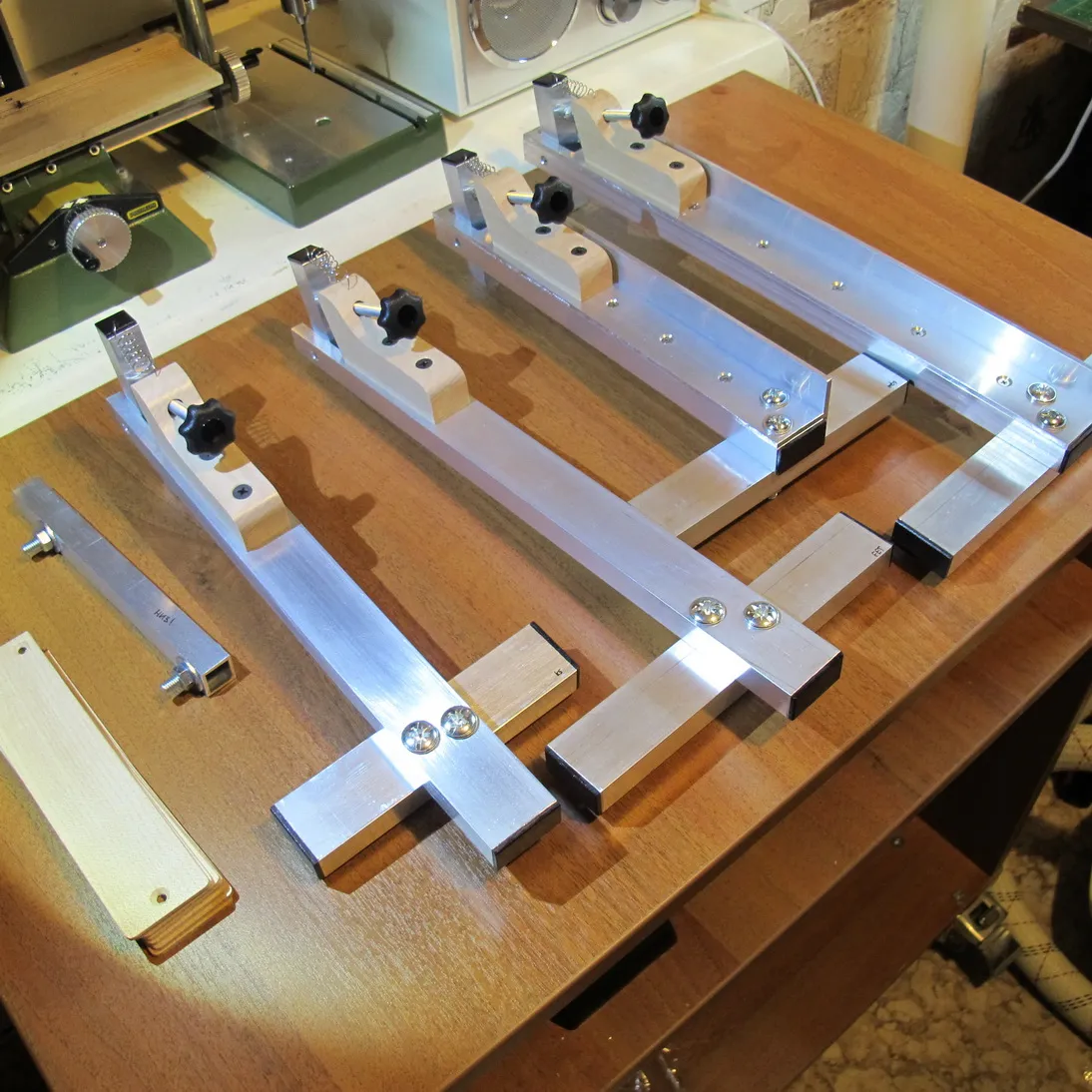

Разновидности изделий:





Стусло

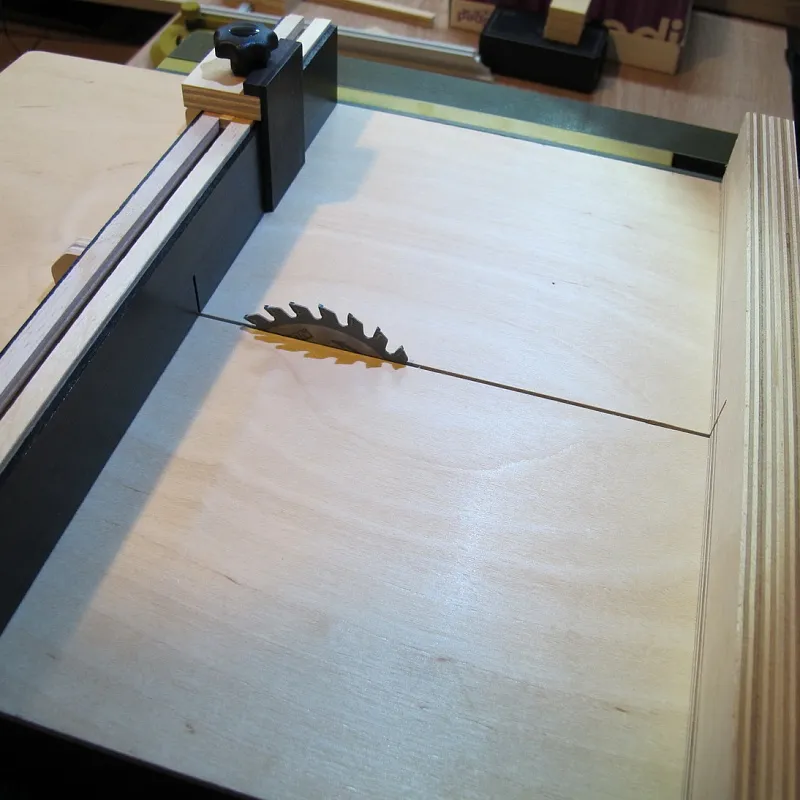

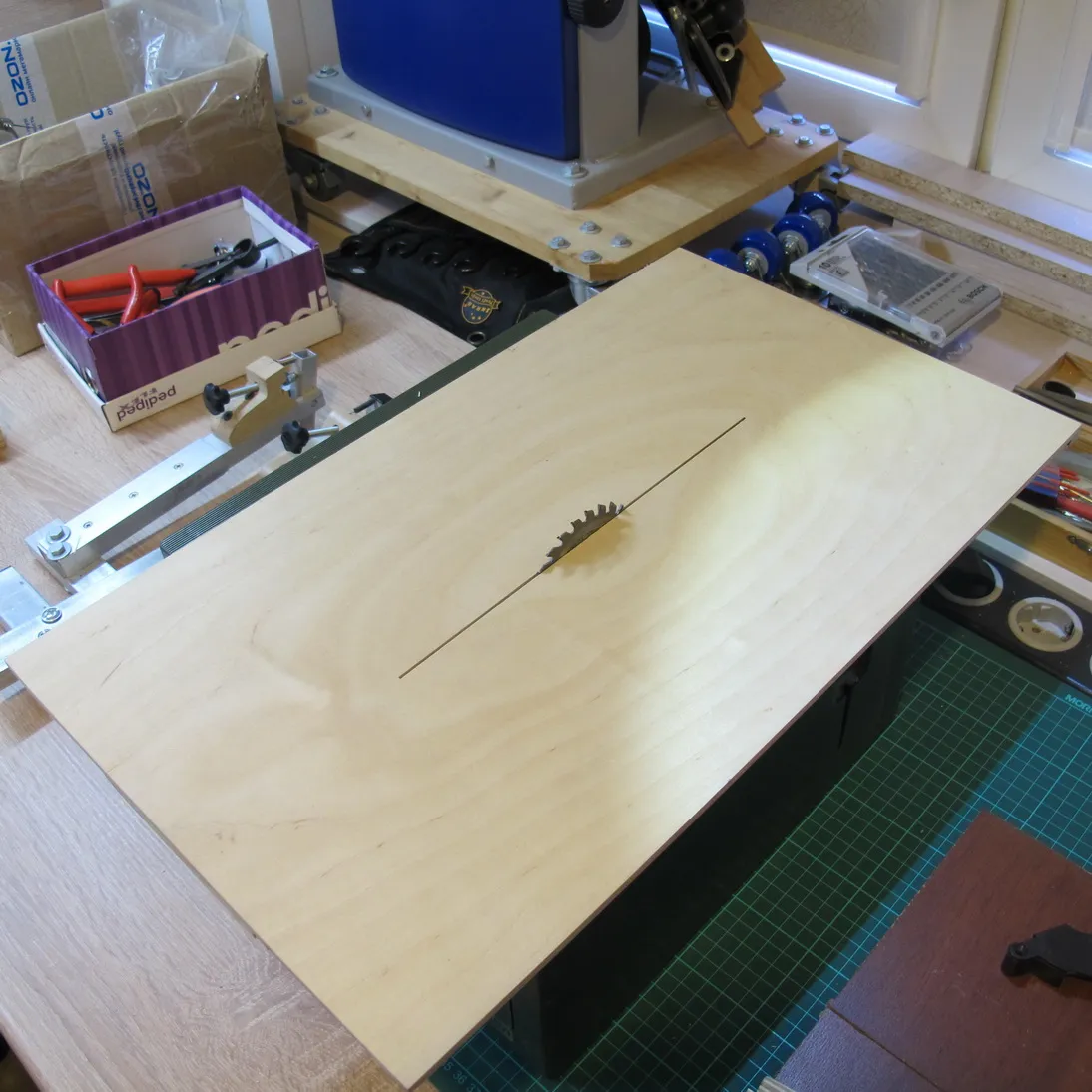

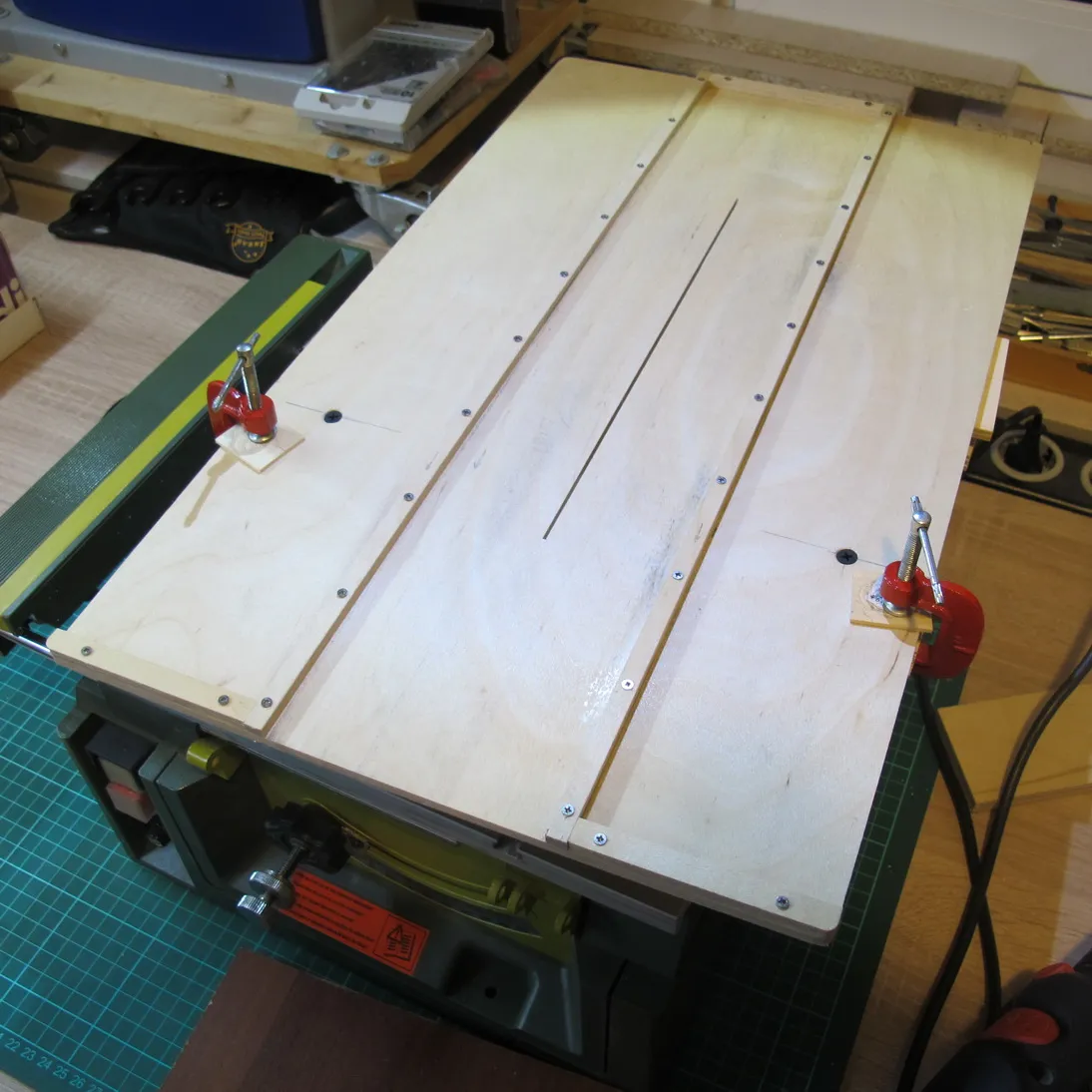

Что можно приделать к циркулярке? Конечно же каретку (ну или стусло, - кому как привычнее).

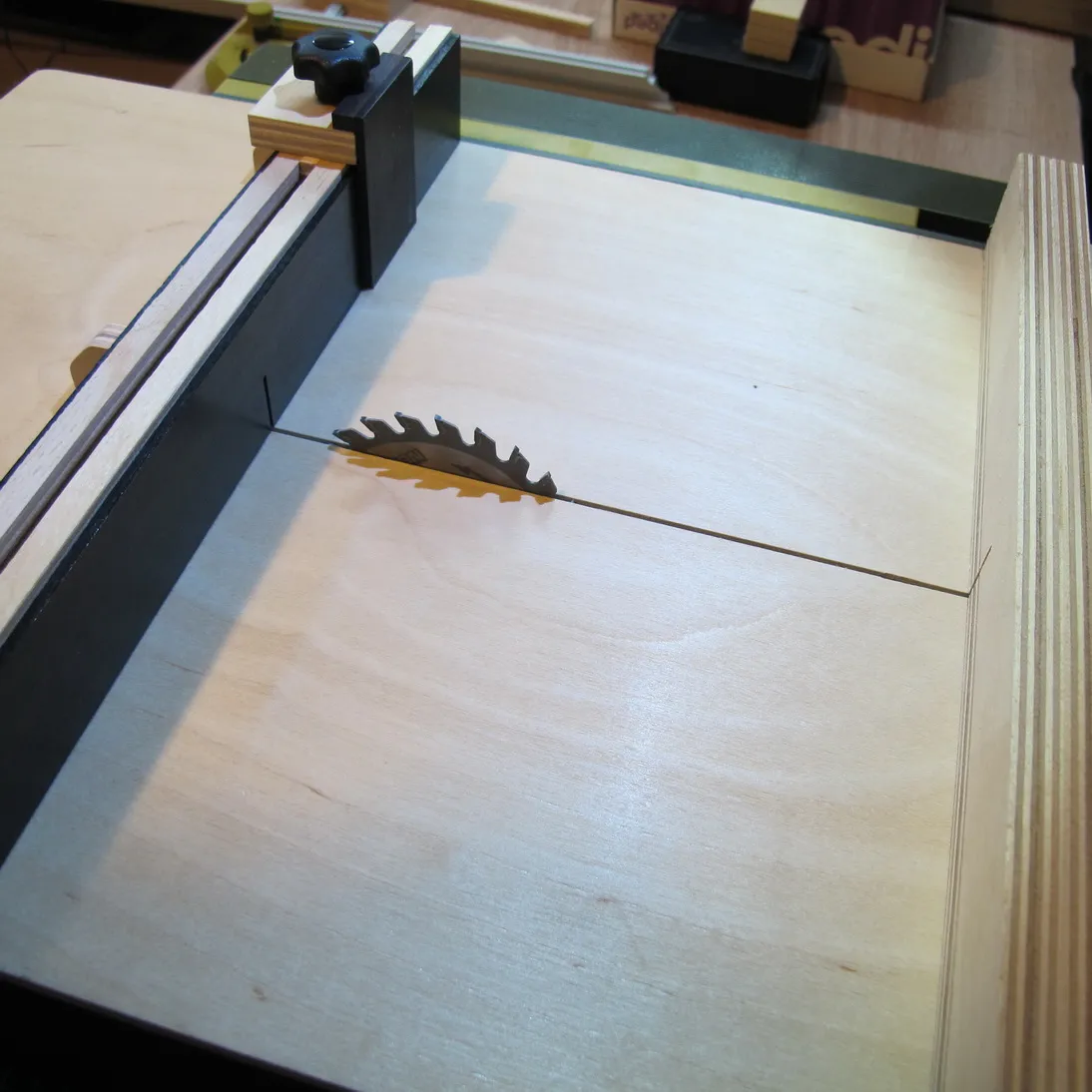

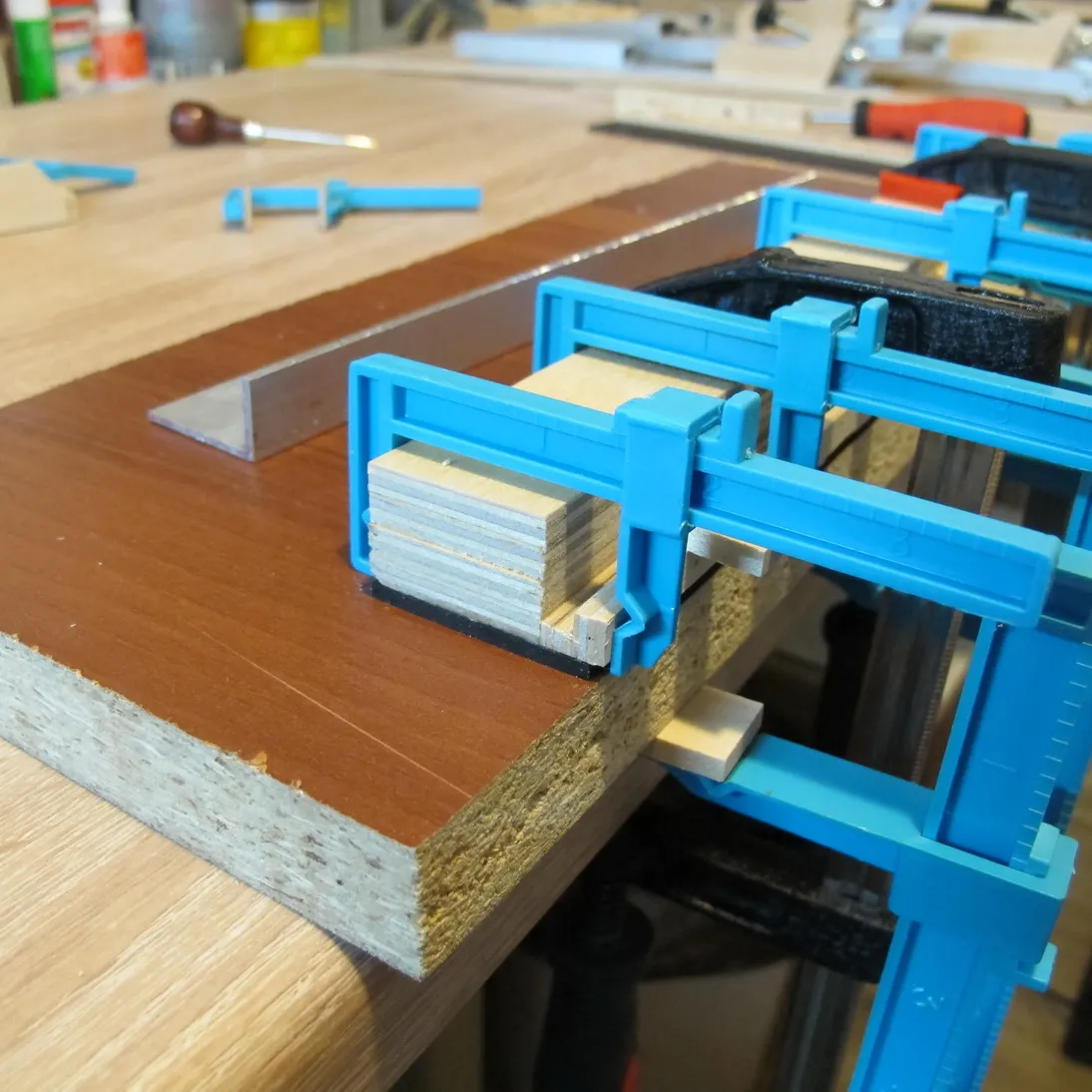

Раз подкоротив палец на кс-ке, решил для ФЕТа сделать более безопасный вариант. Оно конечно больше материала требуется и конструкция более громоздкая, но, в конце концов почему бы и нет?

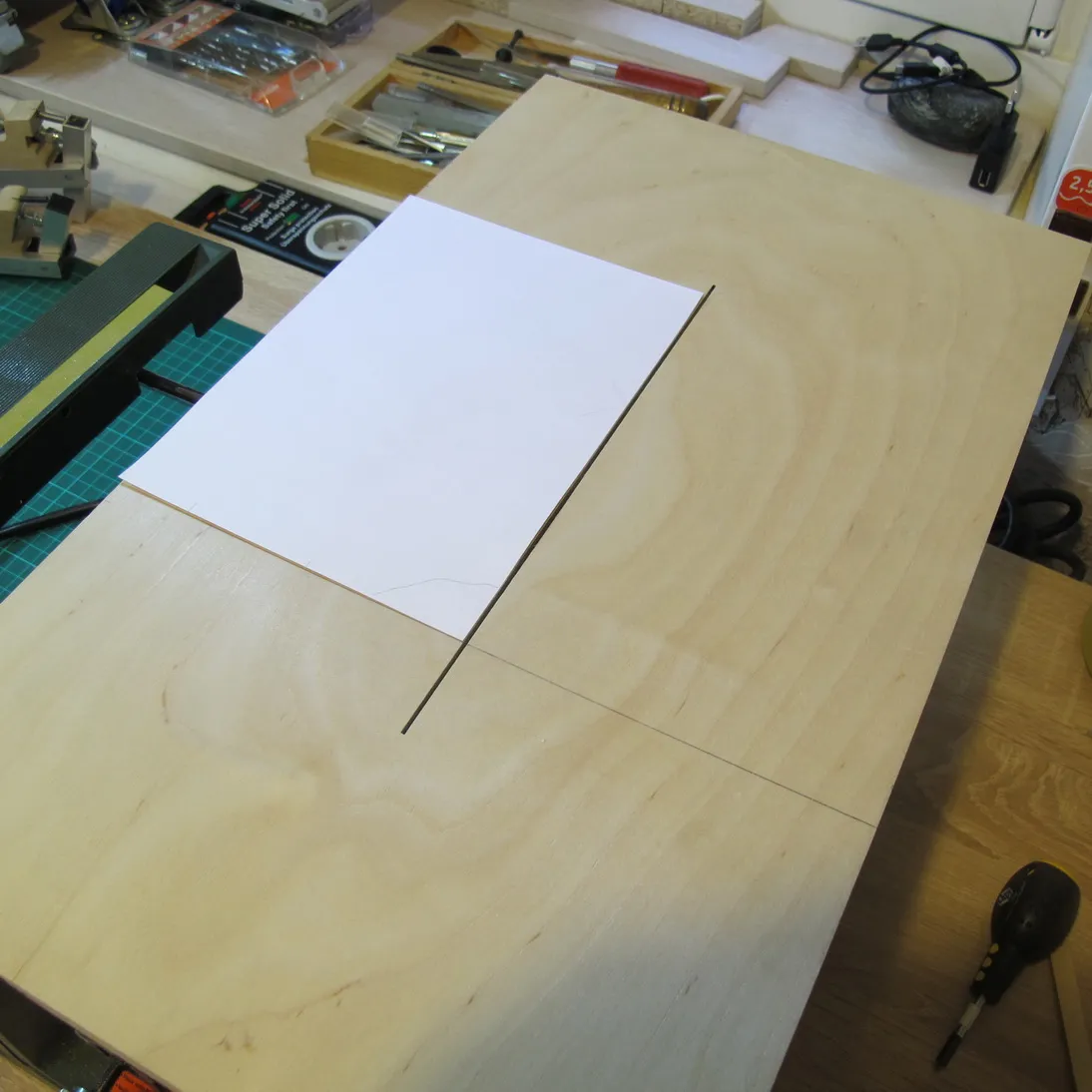

Периодически вспоминаю о том, что надо бы обзавестись угольником:

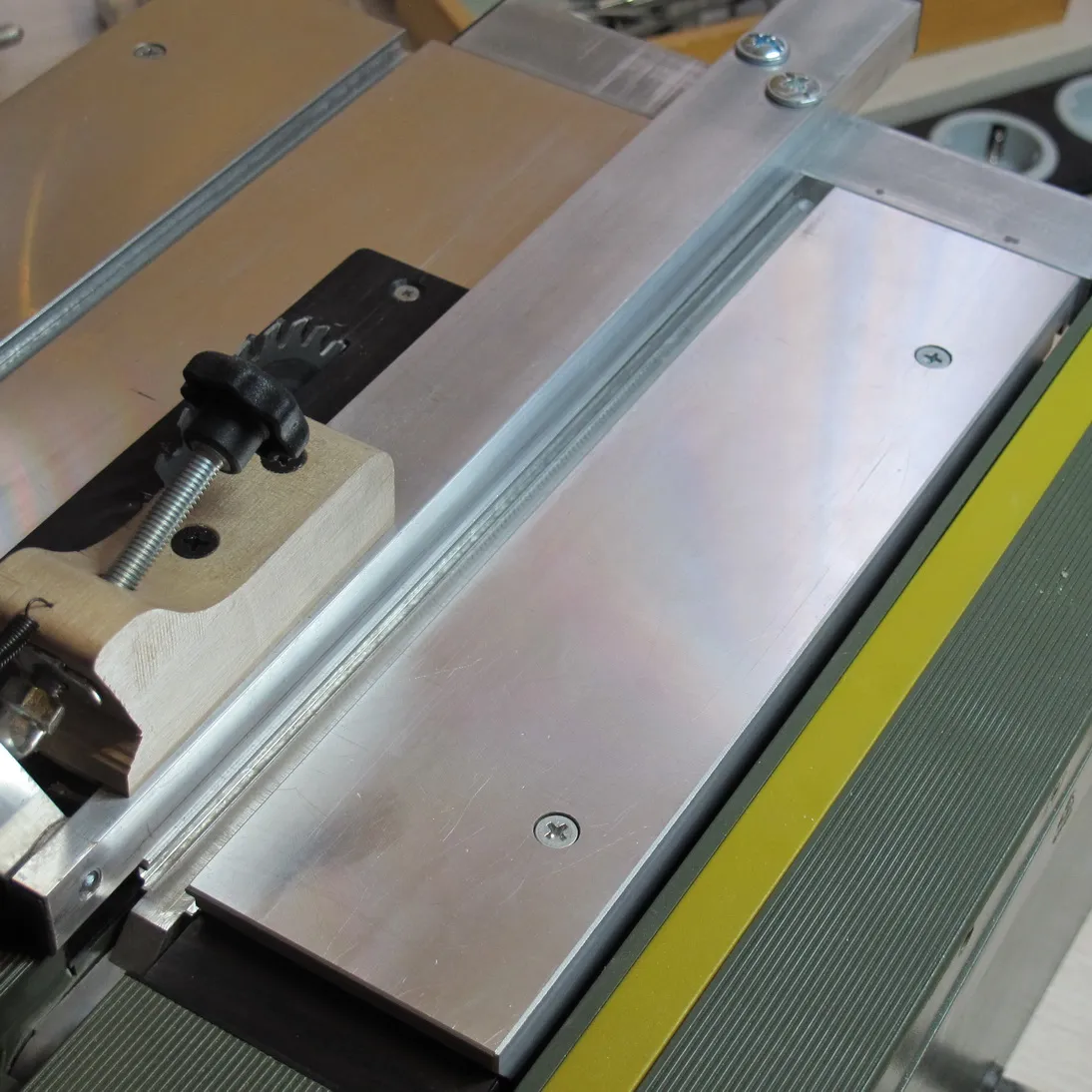

Вот так это выглядит с изнанки:


Далее показано то, что в условиях столярной мастерской можно сделать одним движением ручного фрезера с заправленной в него т-образной пазовой фрезой (как вы наверное уже поняли, это не мой вариант).

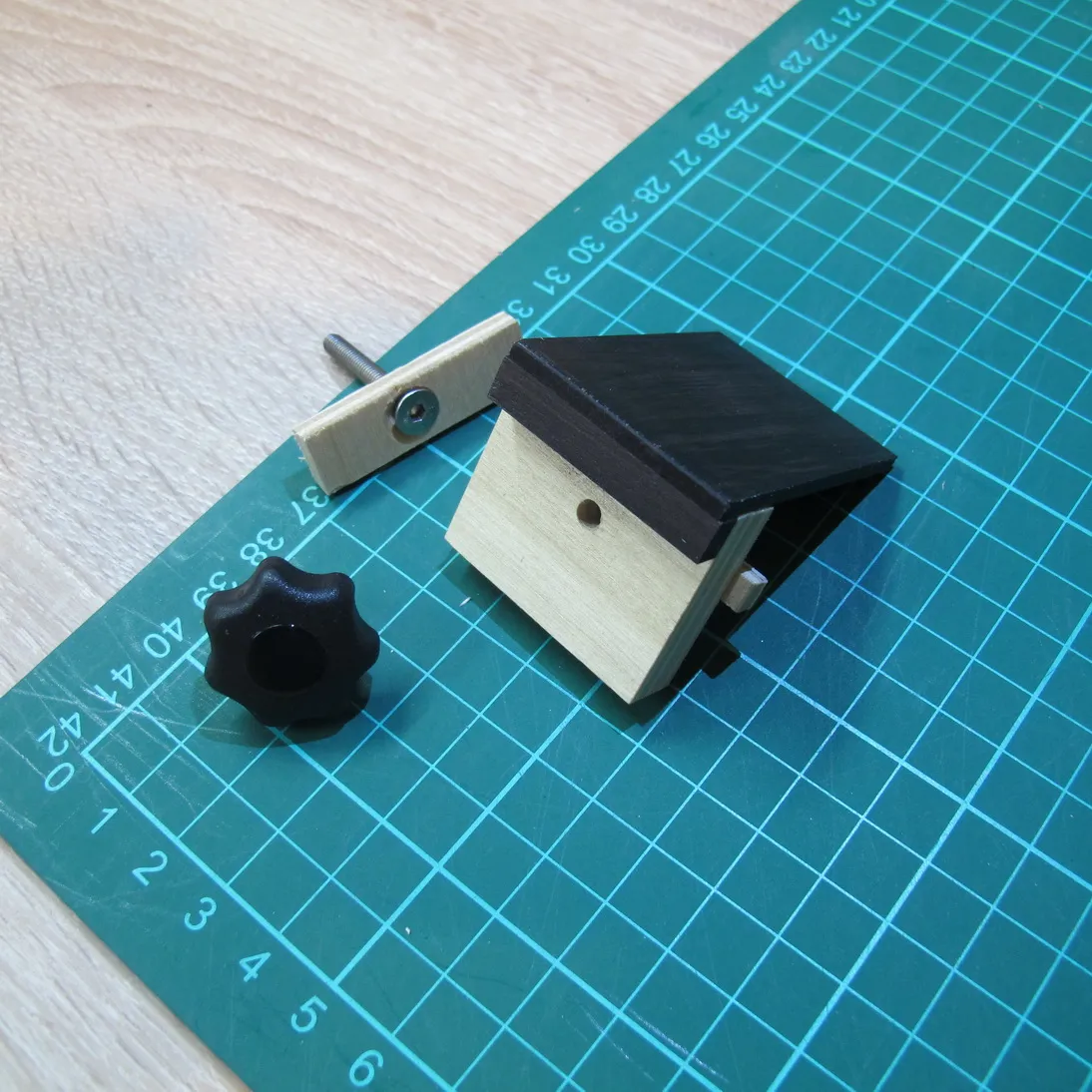

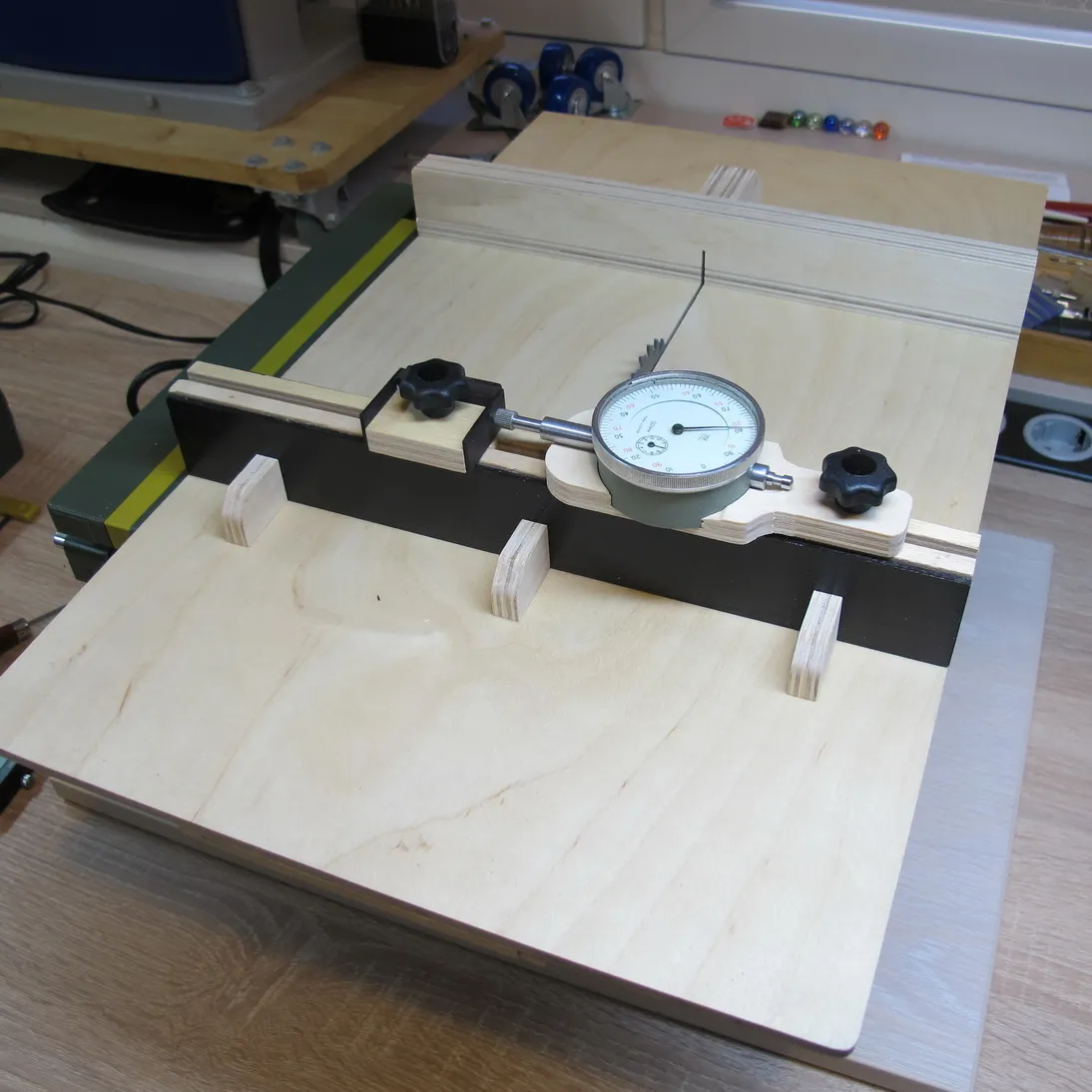

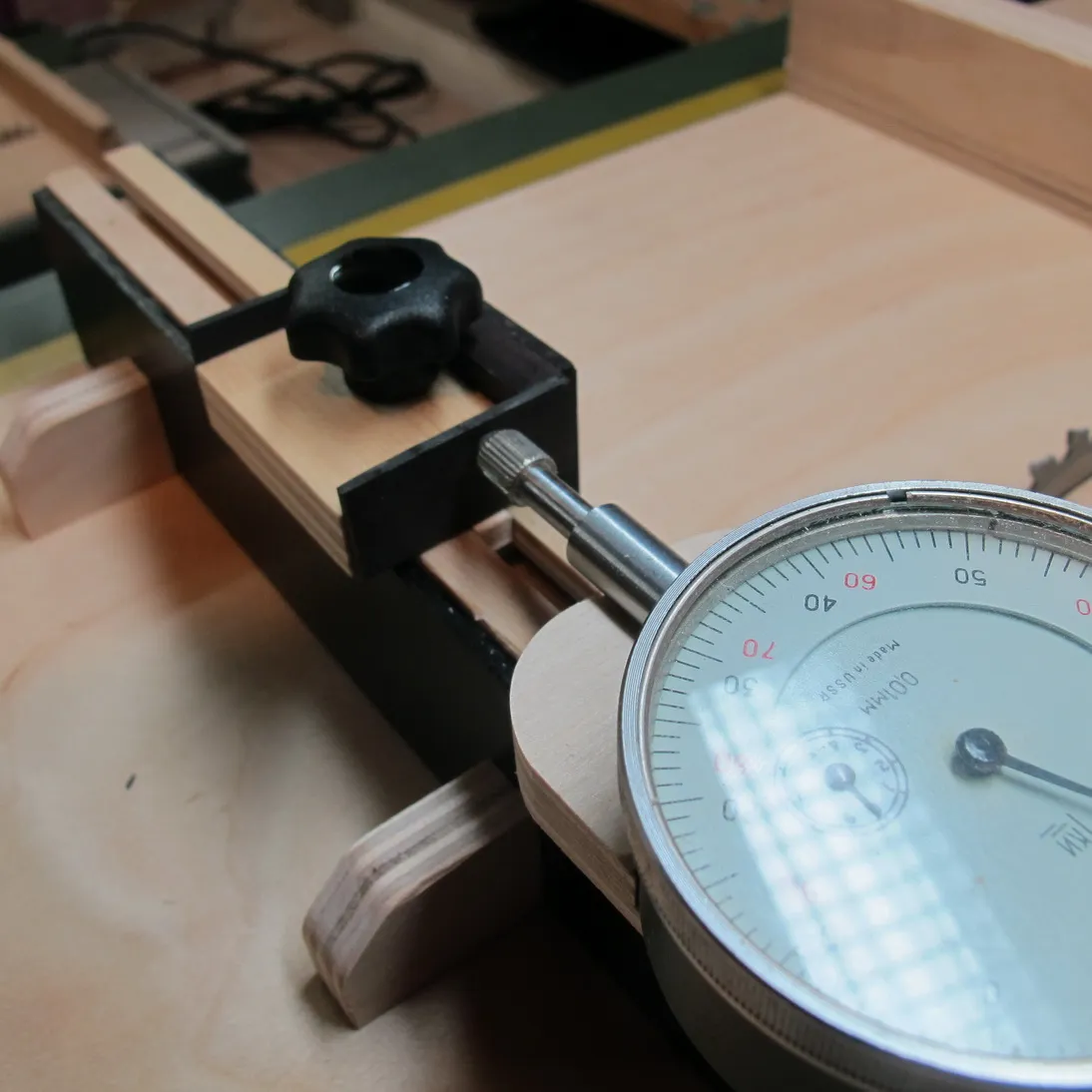

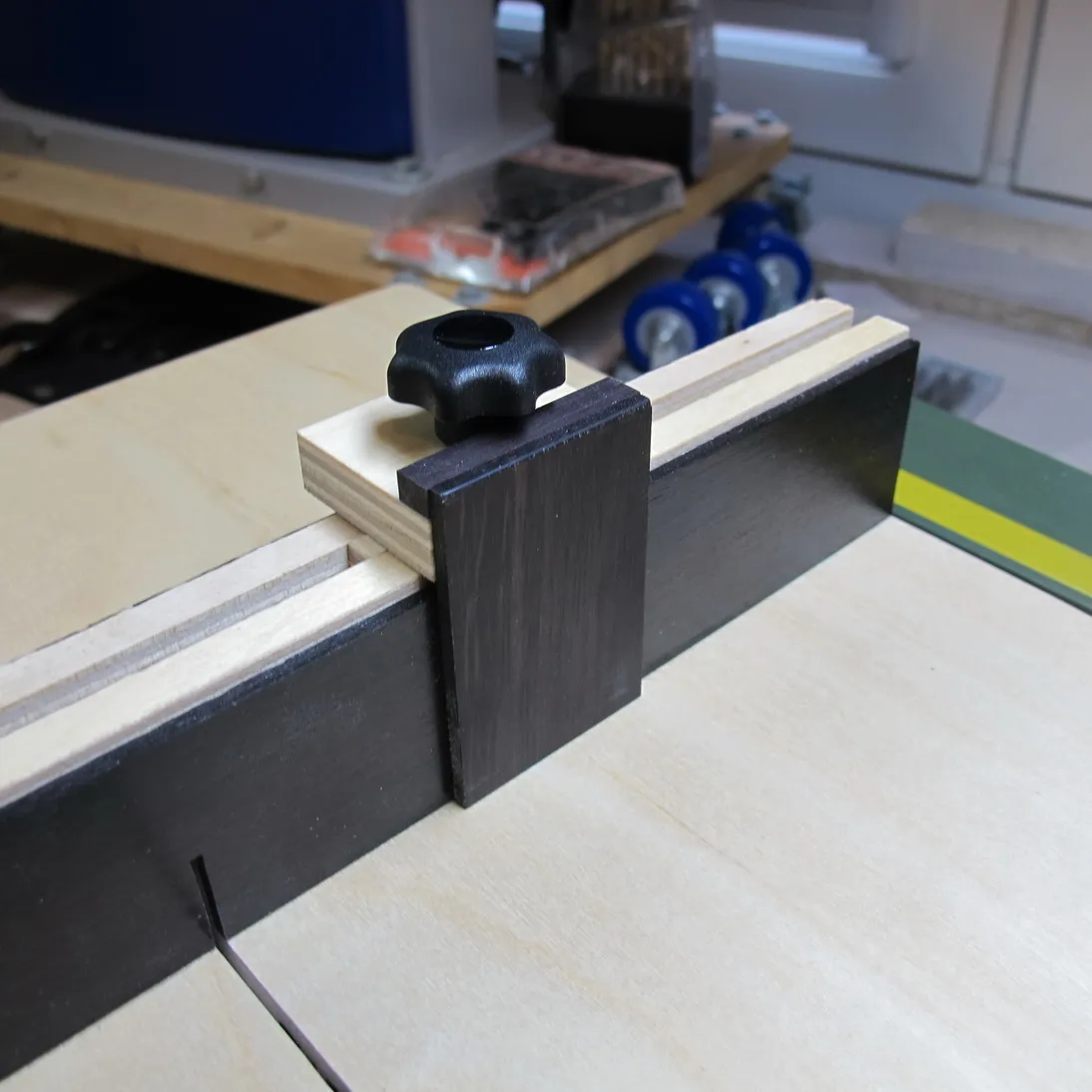

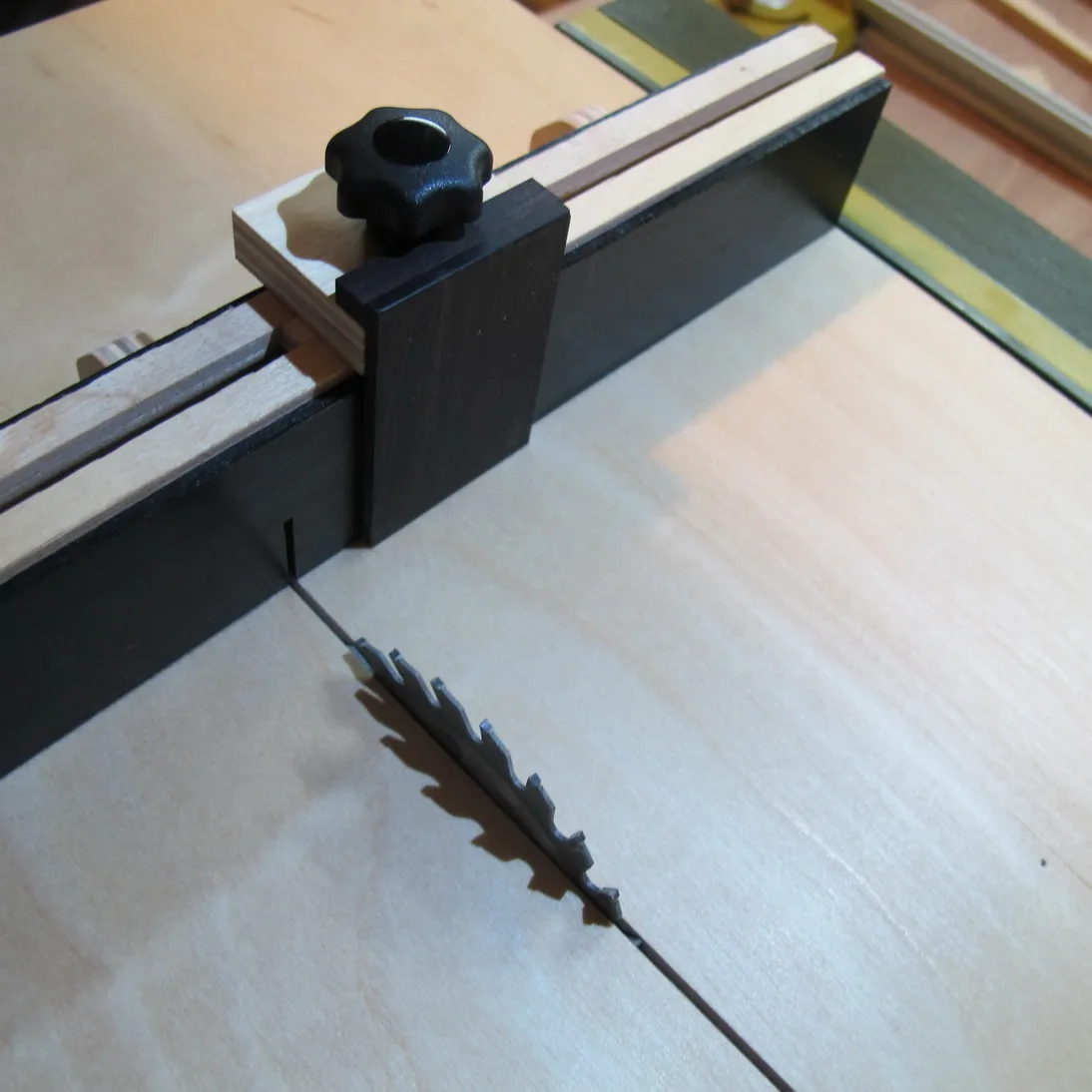

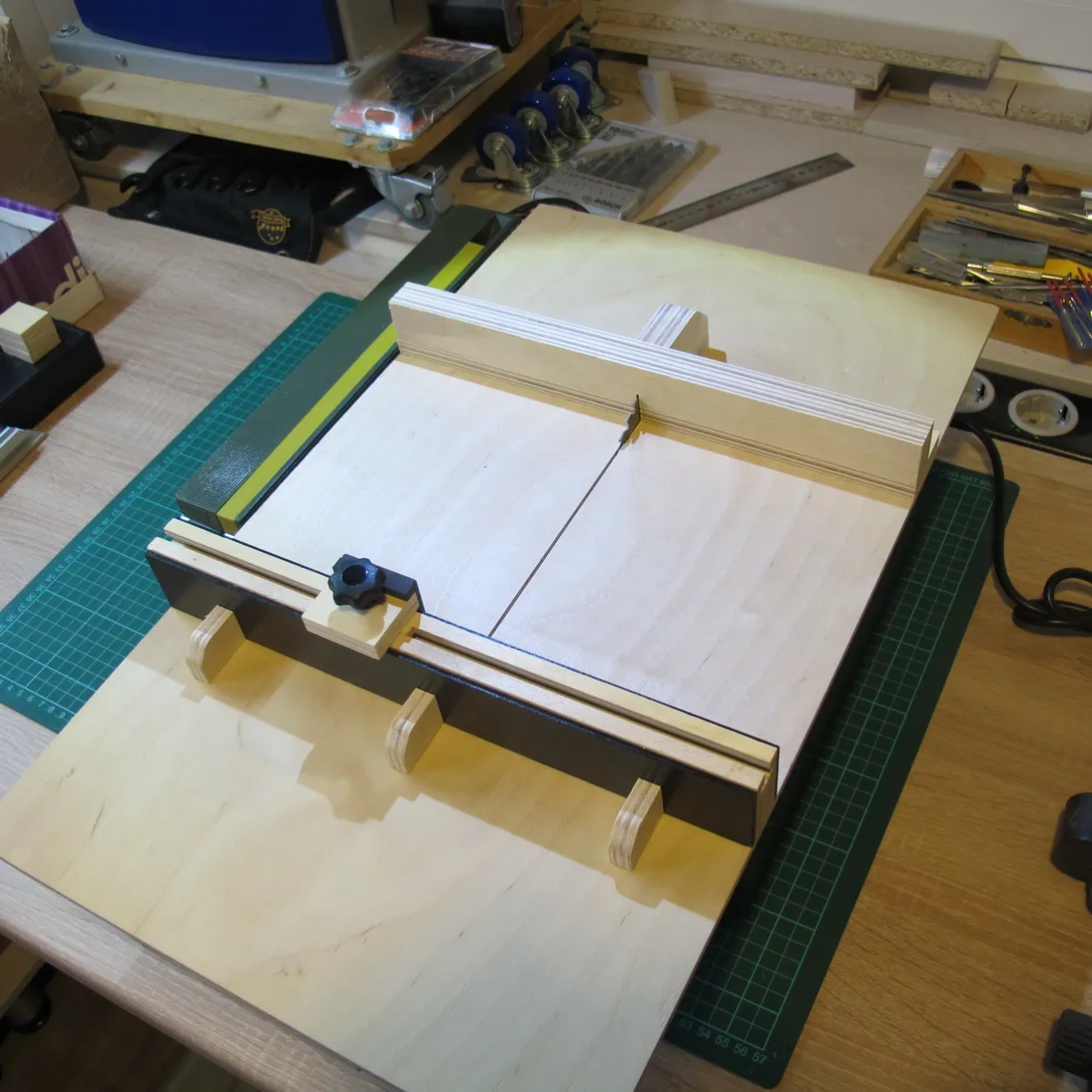

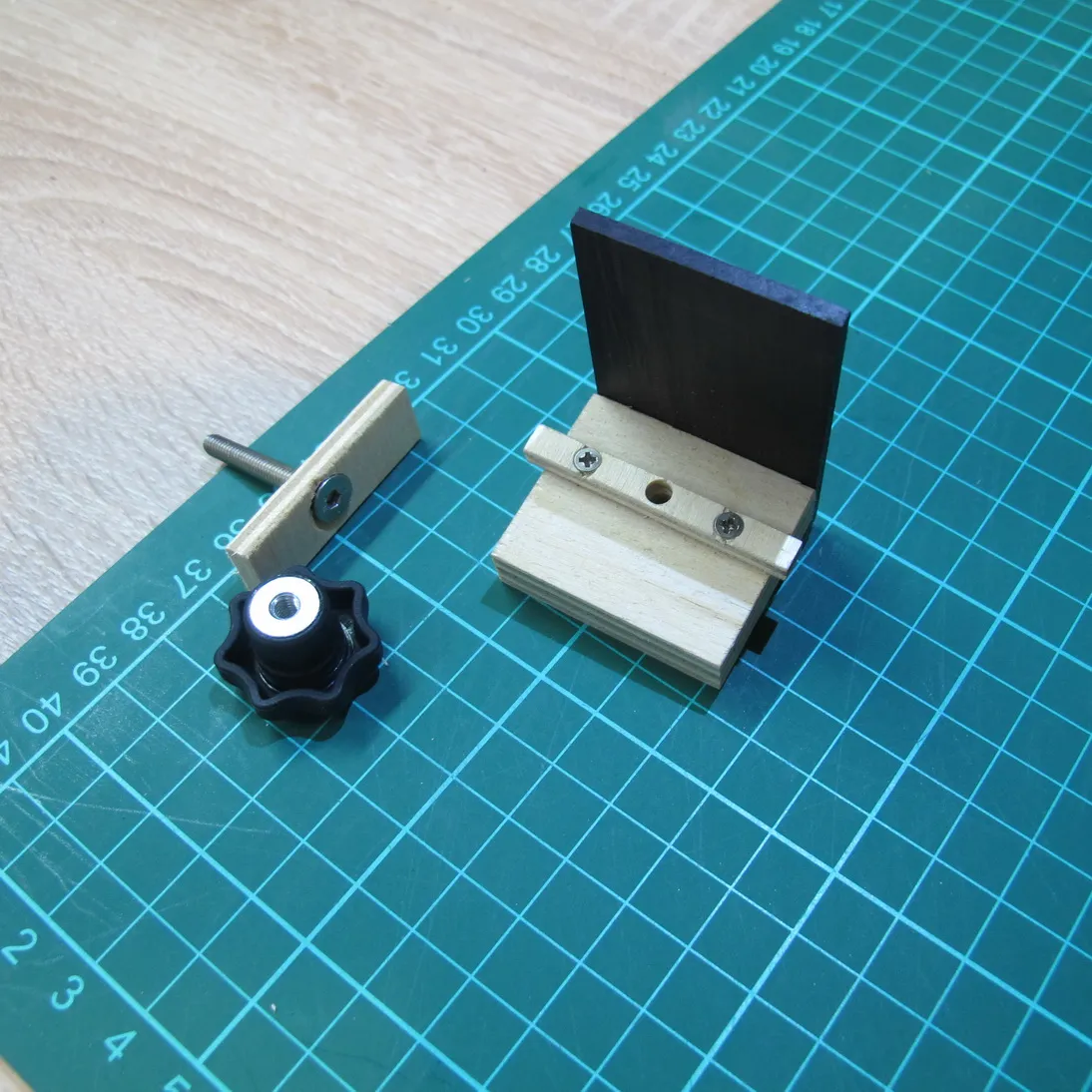

Ограничитель длины отпиливаемой заготовки:





Получилось довольно удачно, сам не ожидал. Фиксируется легко и надежно.









В довершение решил еще кое-чего присобачить к стуслу:









Опять же легко фиксируется и устанавливается/снимается. Не сказать что оно прямо таки "must have", но я думаю, что пригодится не раз, во всяком случае надеюсь на это.

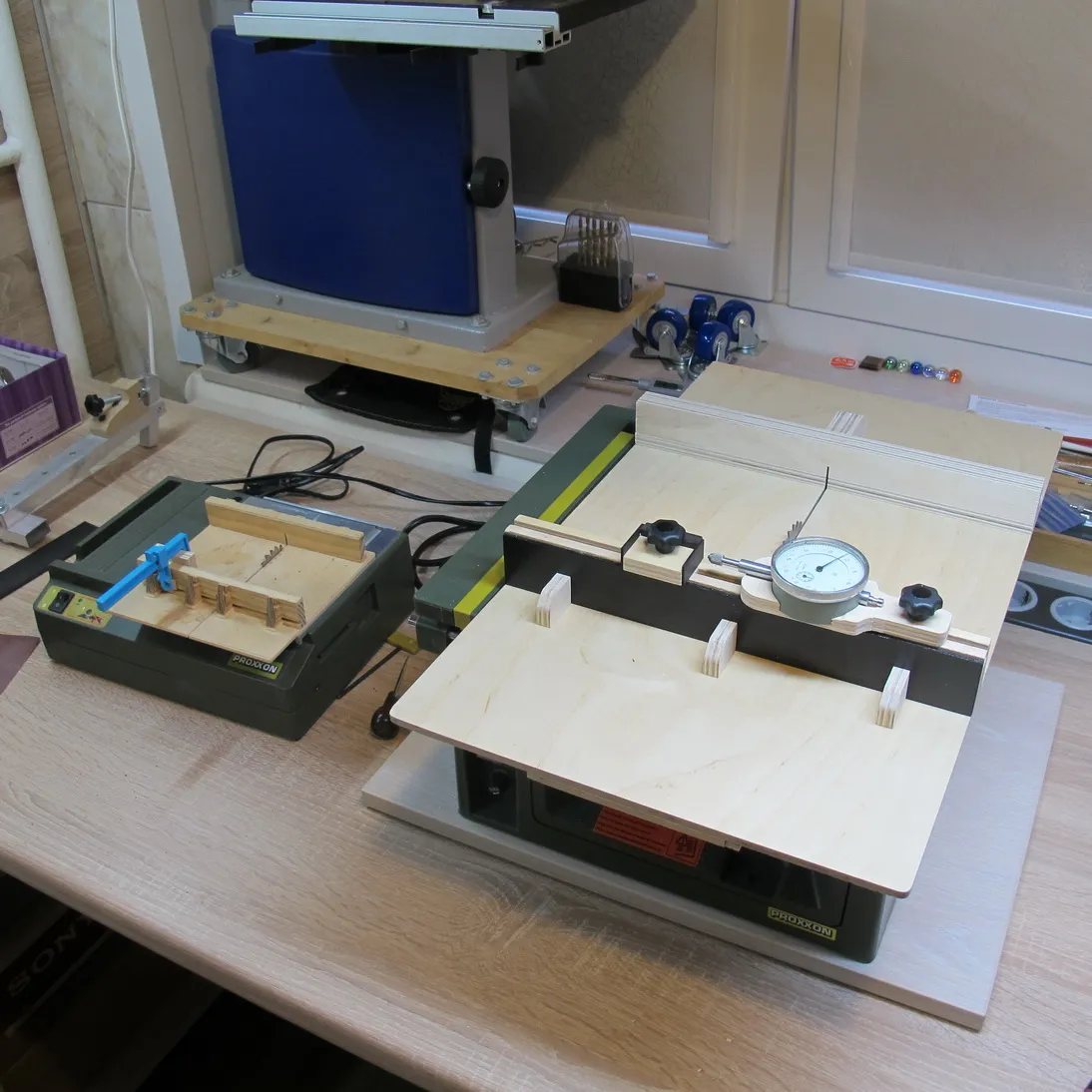

И на фоне младшего брата , эволюция кареток:






Плоскость вращения диска

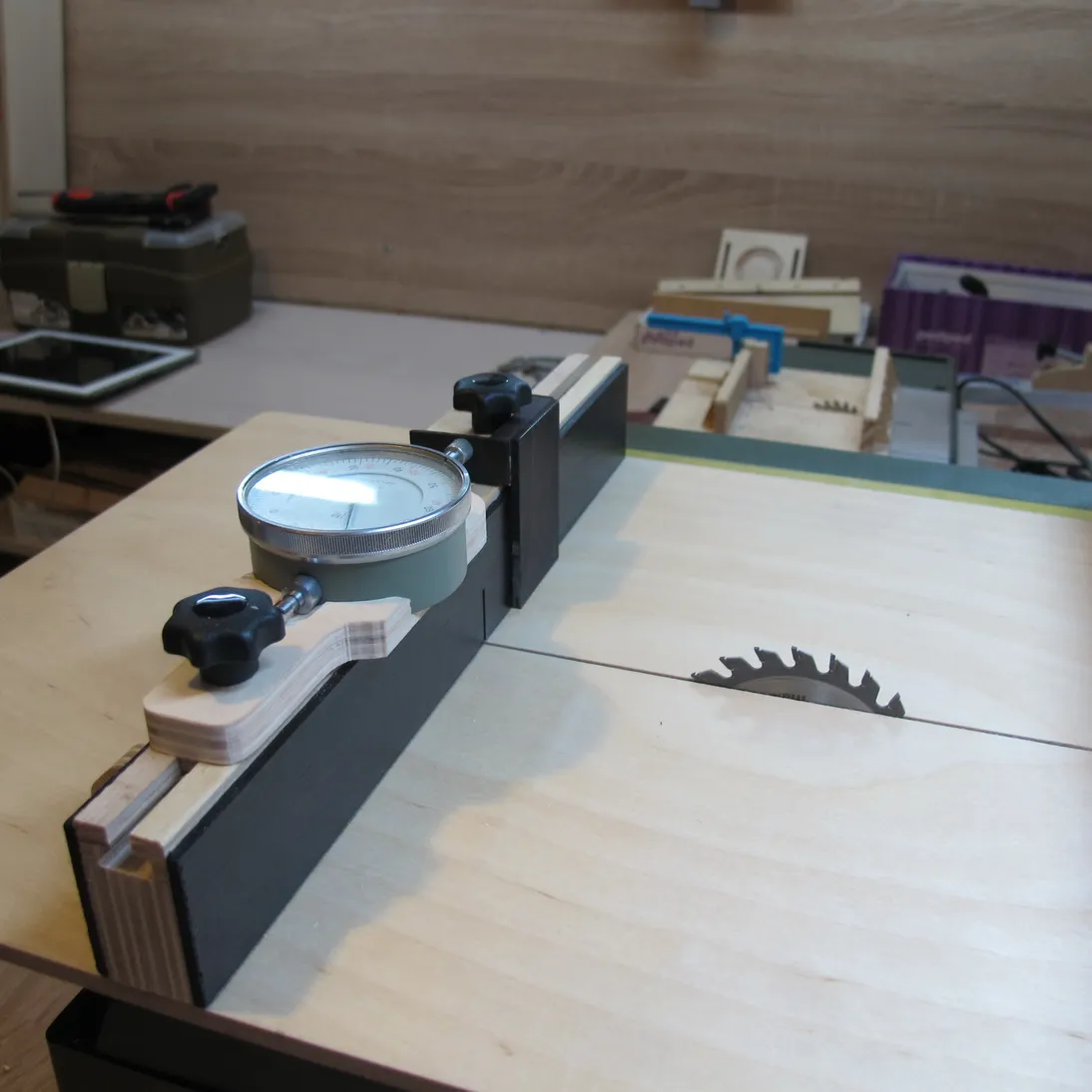

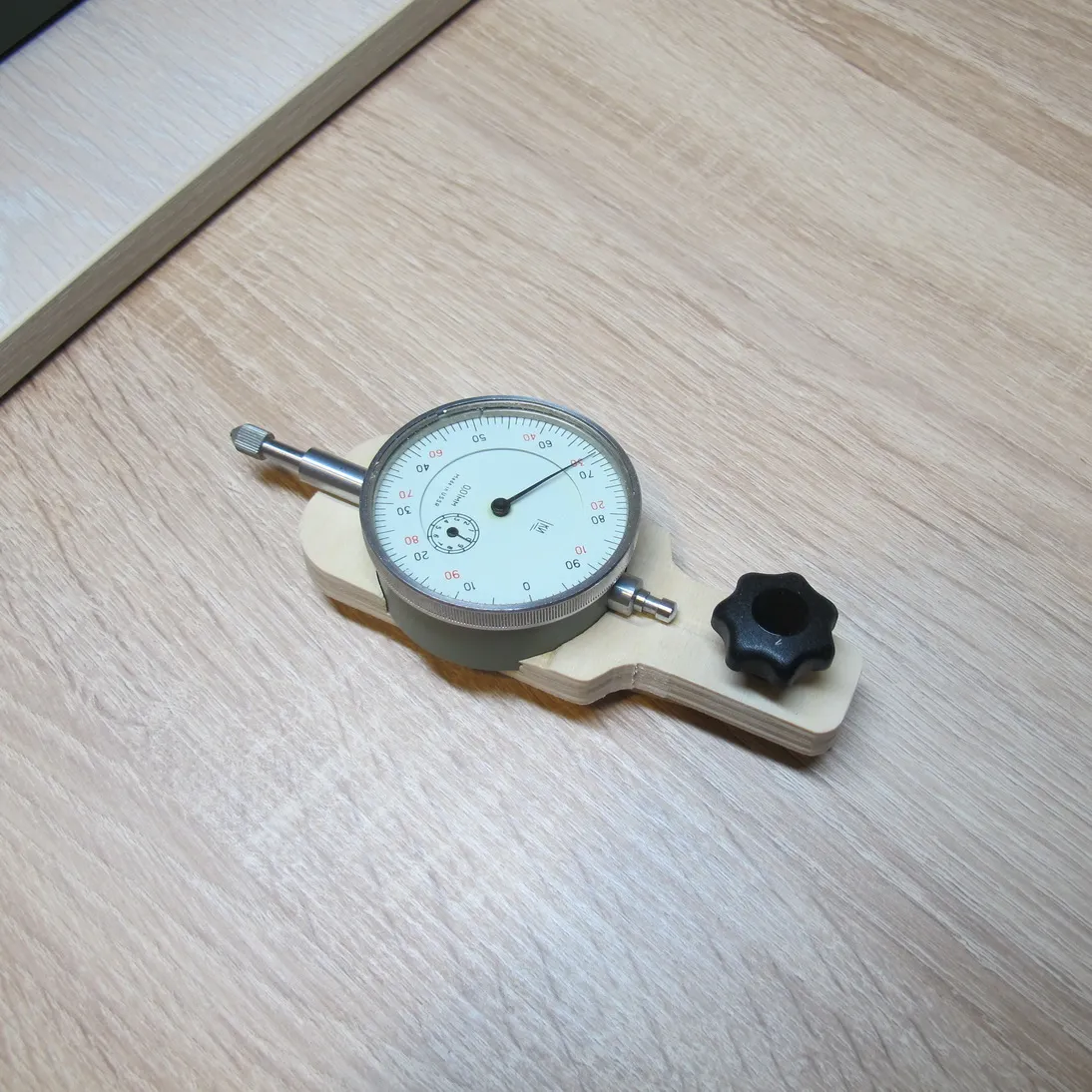

Ну и напоследок словил еще один косяк на моём ФЕТе, заметил его совсем недавно: пильный диск оказался непараллелен направляющим пазам на столе Собственно обратил на это внимание лишь когда случайно установил параллельный упор вплотную к пазу. В оконечностях они расходились миллиметра на три - четыре.

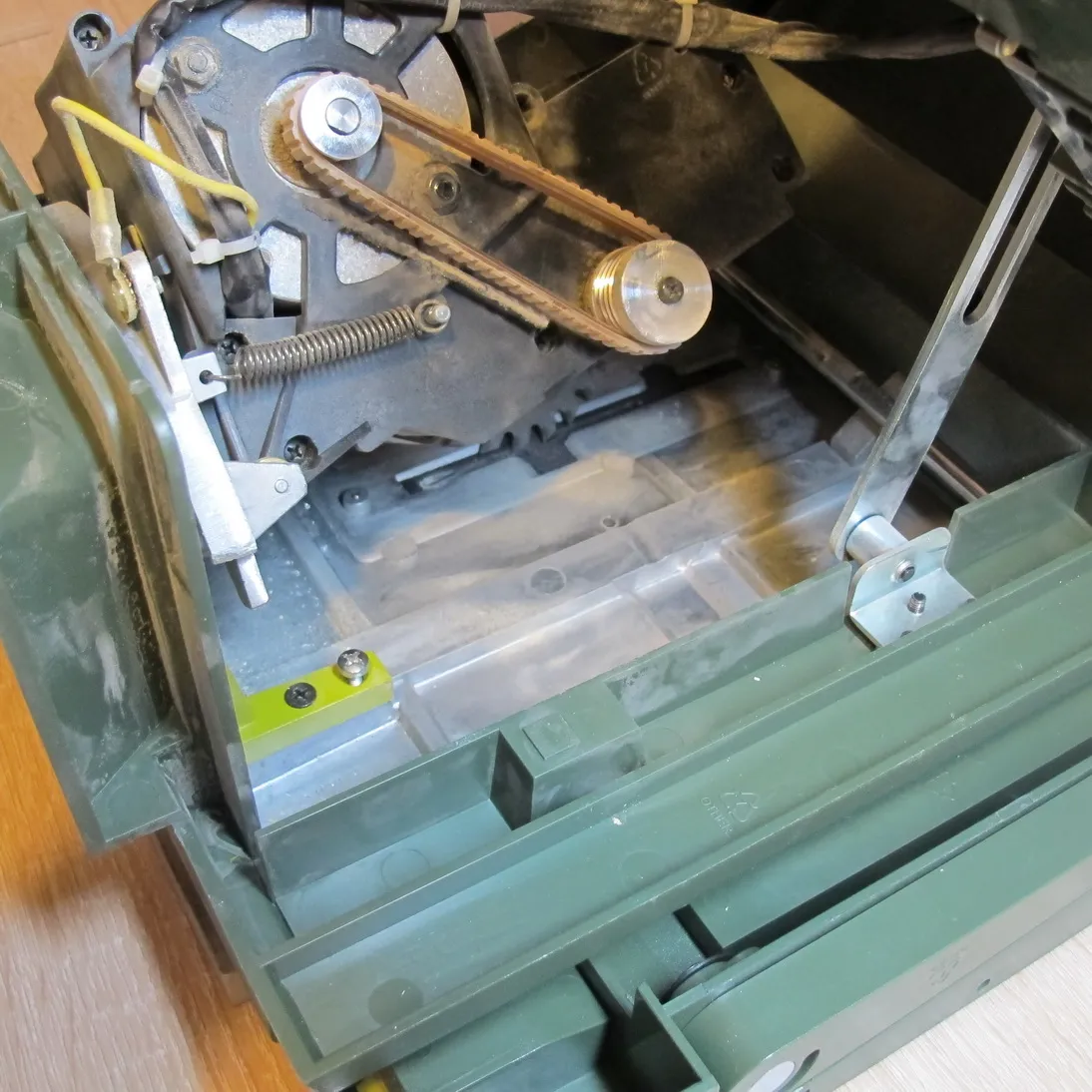

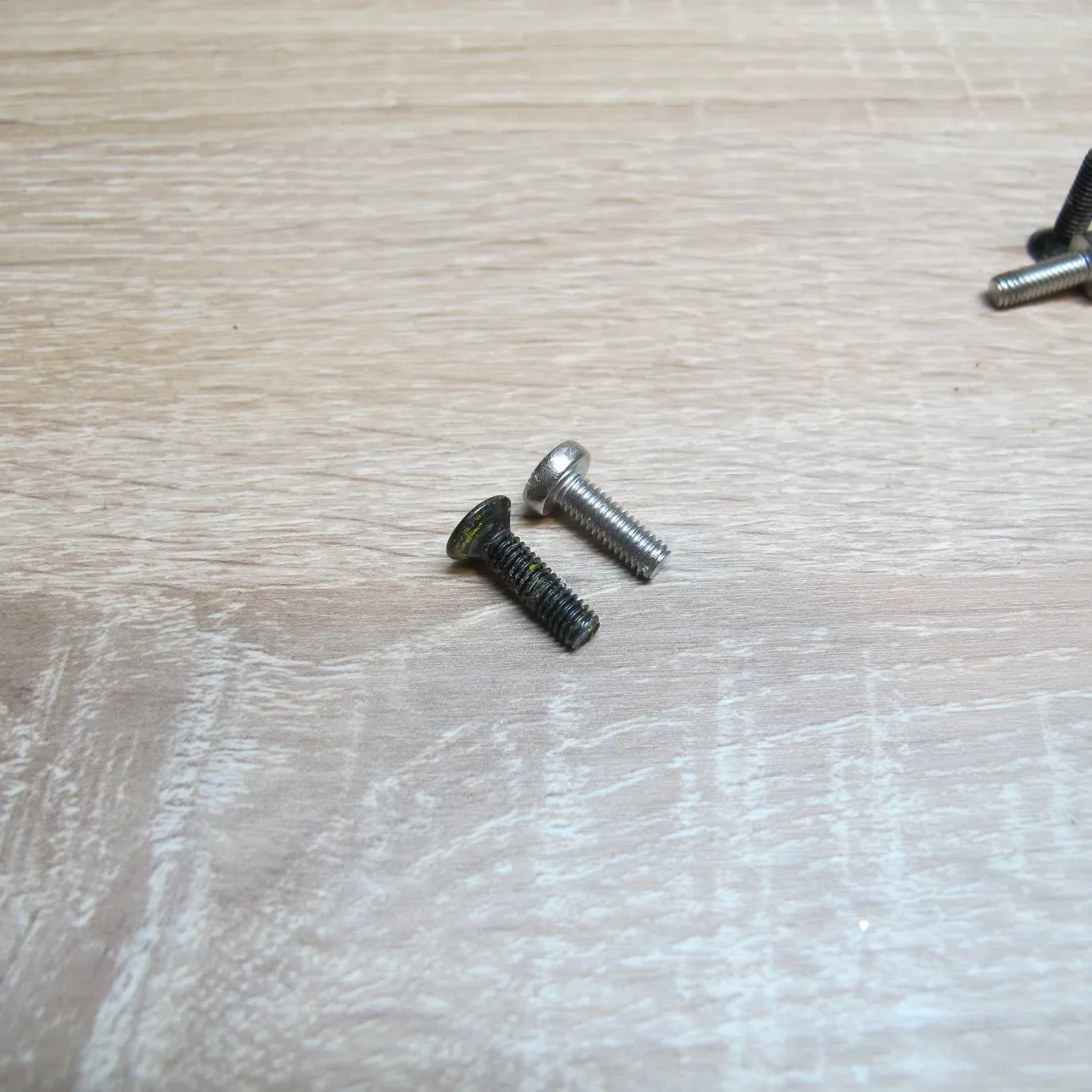

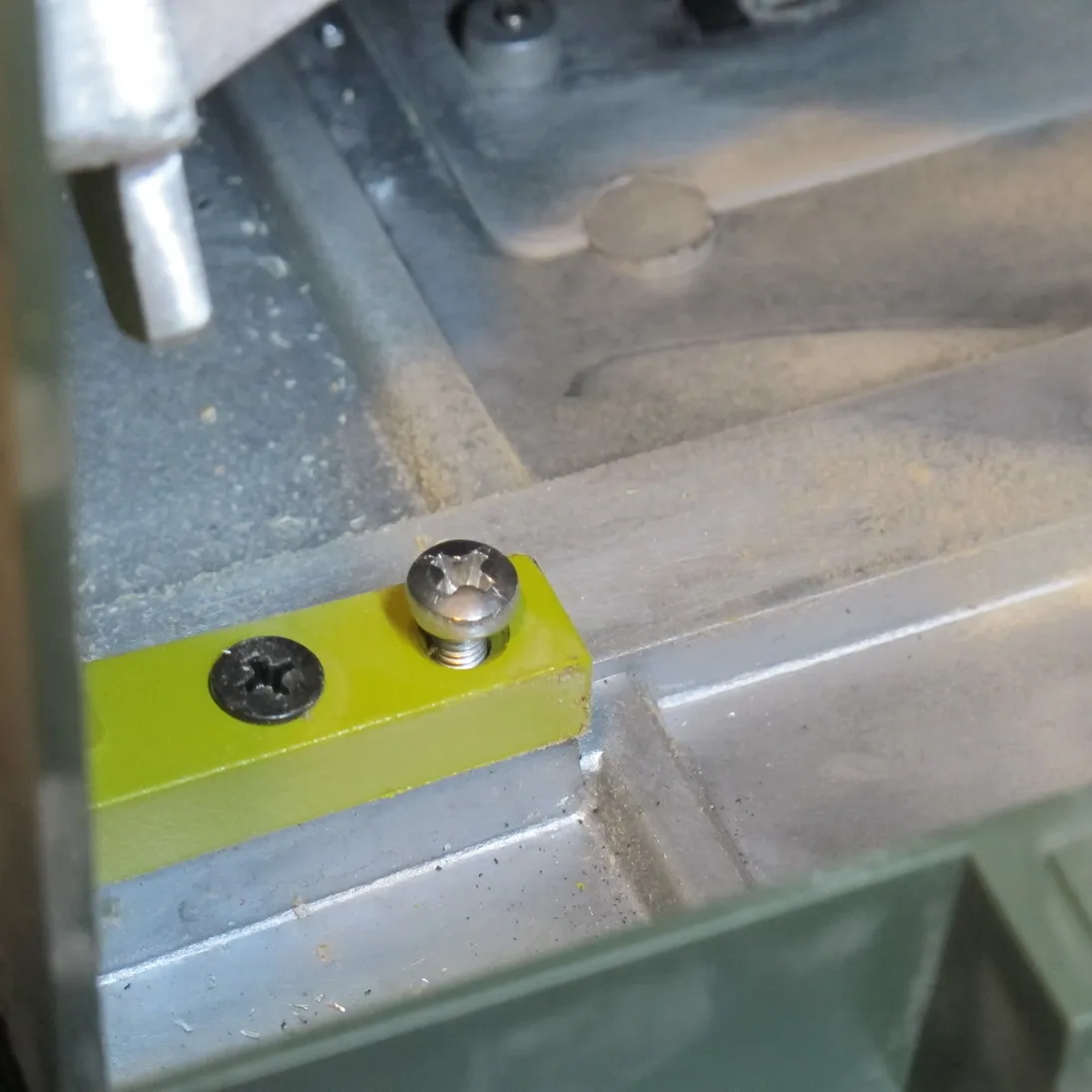

Но горевал я недолго, т.к. выход оказался довольно прост. Блок двигателя вместе с механизмами наклона и подъёма крепится к передней жёлтой металлической стенке пилы, которая в свою очередь четырьмя болтами привинчивается к столику. Болты с потайной шляпкой, отверстия под шляпку раззенкованы, что не даёт сместить друг относительно друга столик и блок с пильным диском. Соответственно я просто поменял потайные винтики на винты с грибовидной шляпкой, что позволило чуть довернуть ось вращения диска в нужную сторону относительно столика.

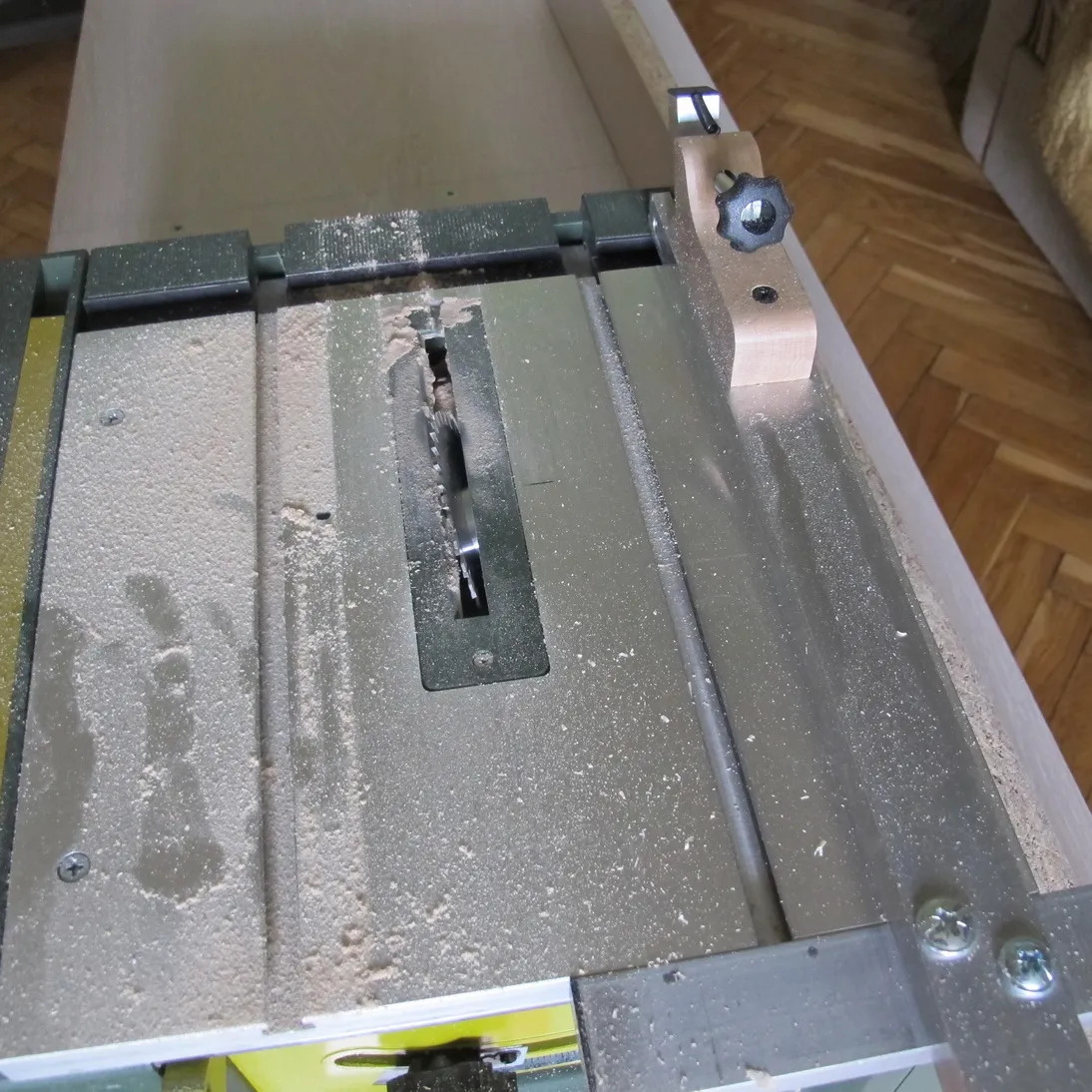

По-новой выставляем упор относительно пильного диска, двигаем его к пазу и видим что всё в порядке:






Распил ЛДСП

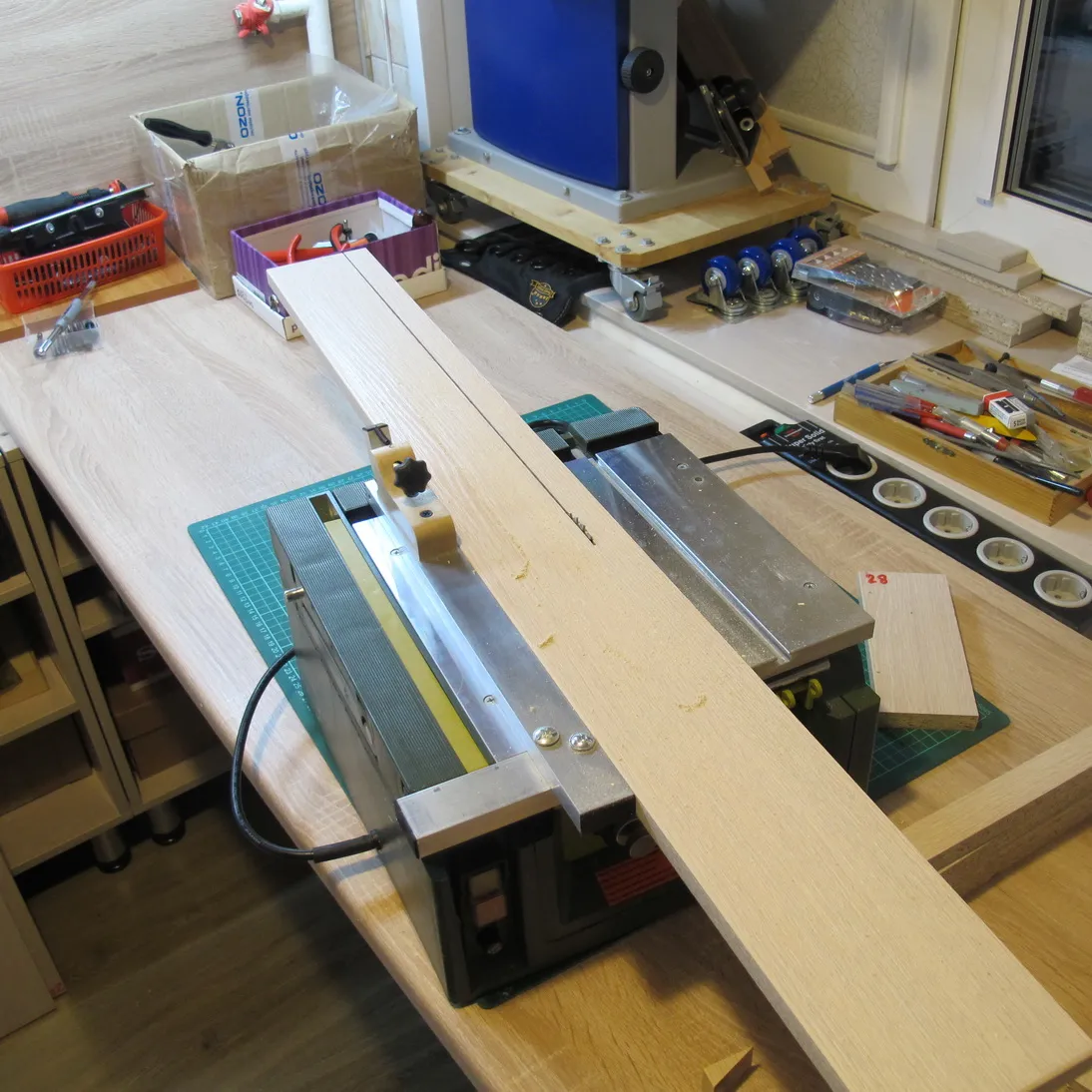

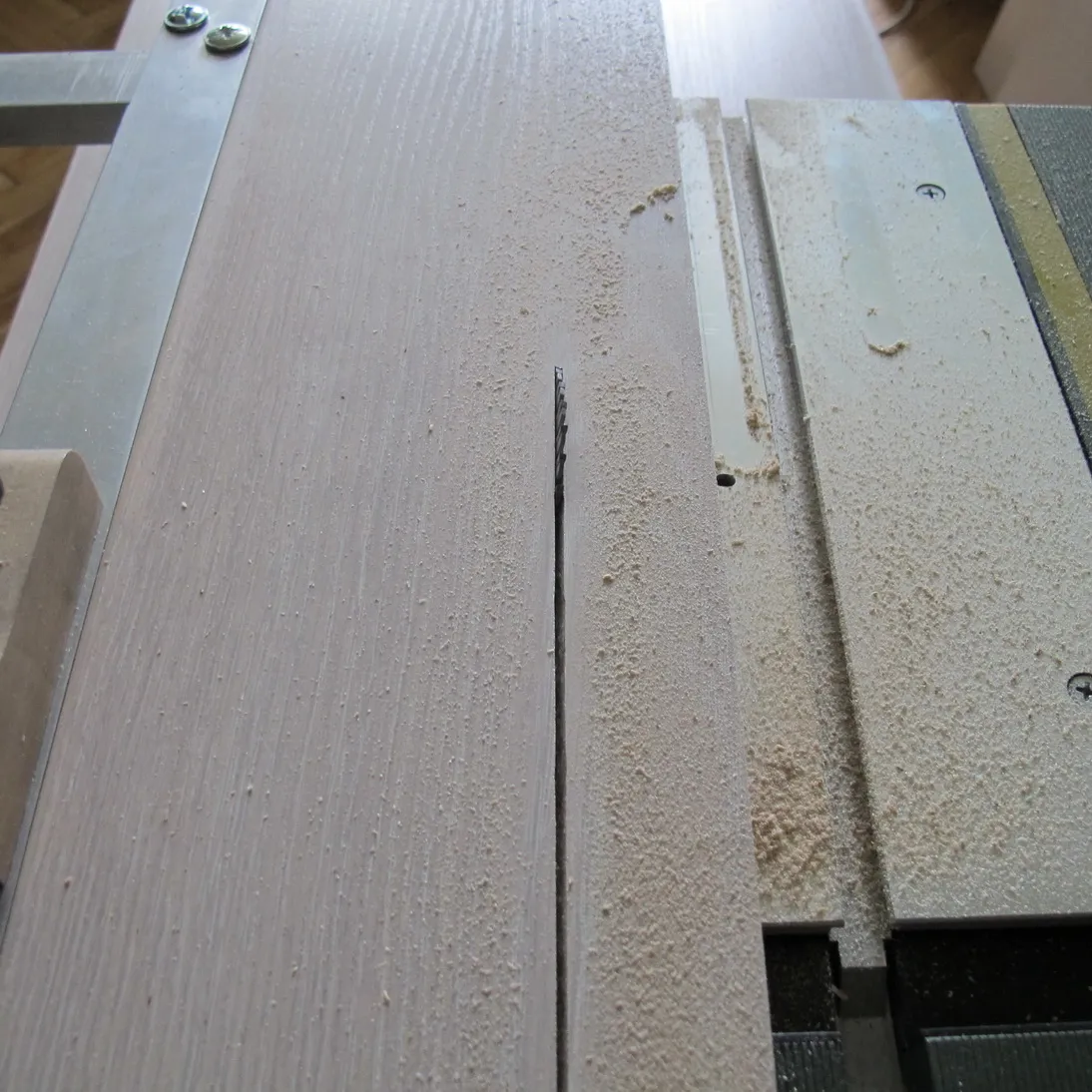

Иной раз ФЕТ может и в хозяйстве пригодиться. ДСП пилит очень даже хорошо.

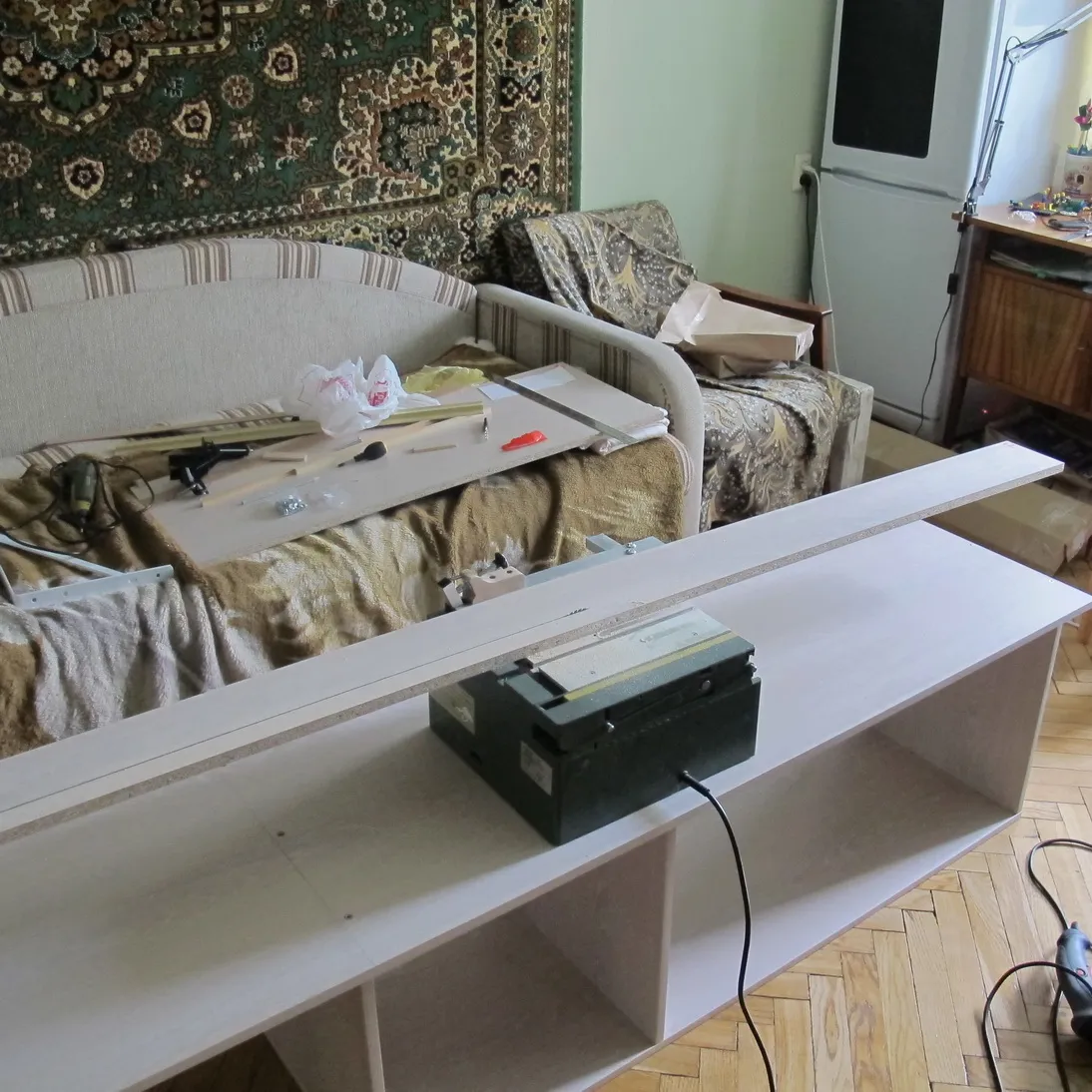

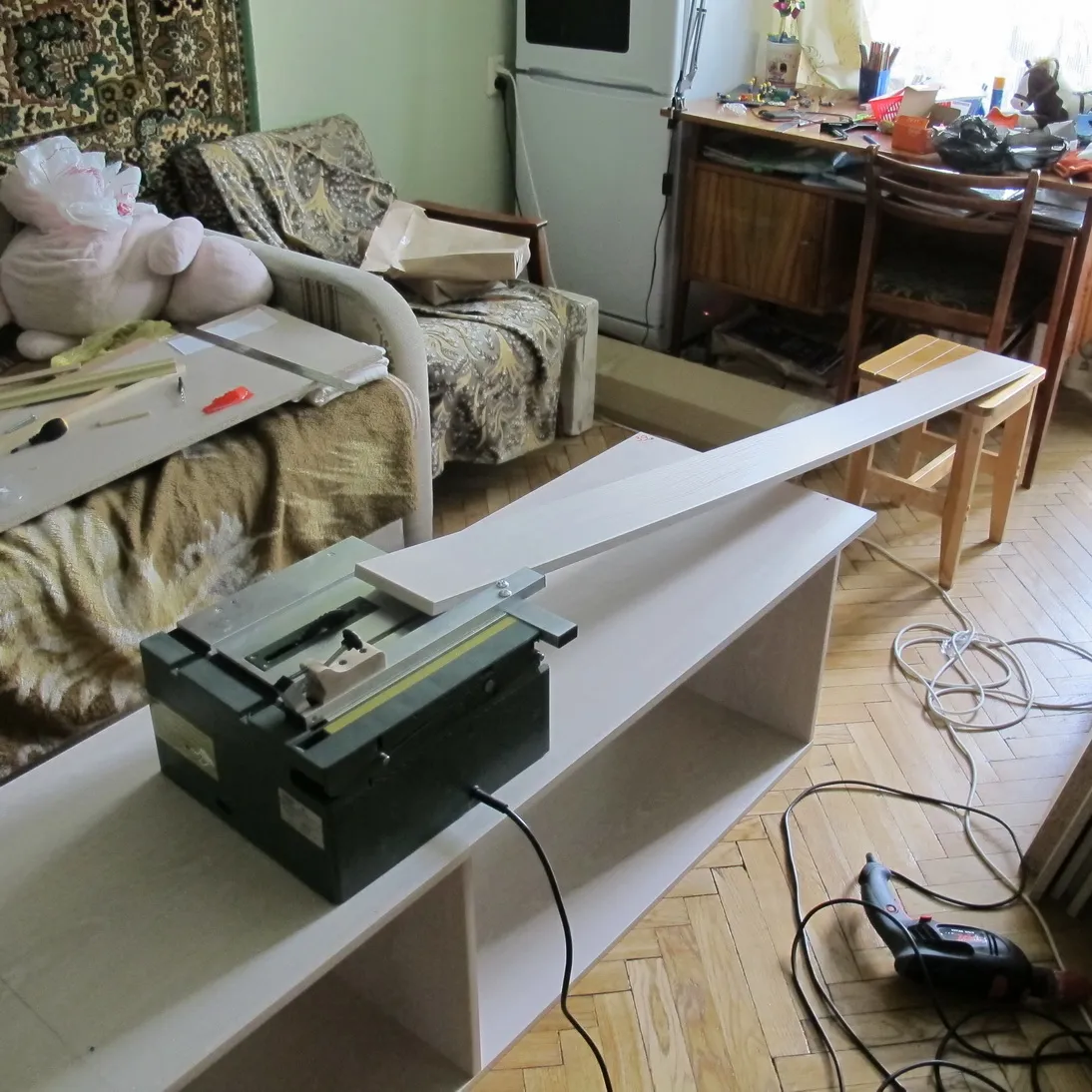

Возникла необходимость подрубить наискосок кромку пары довольно длинных ламелей ЛДСП. Конечно на постоянной основе пациент в этой роли выступать никак не должен, но эпизодически функция может очень здорово выручить.

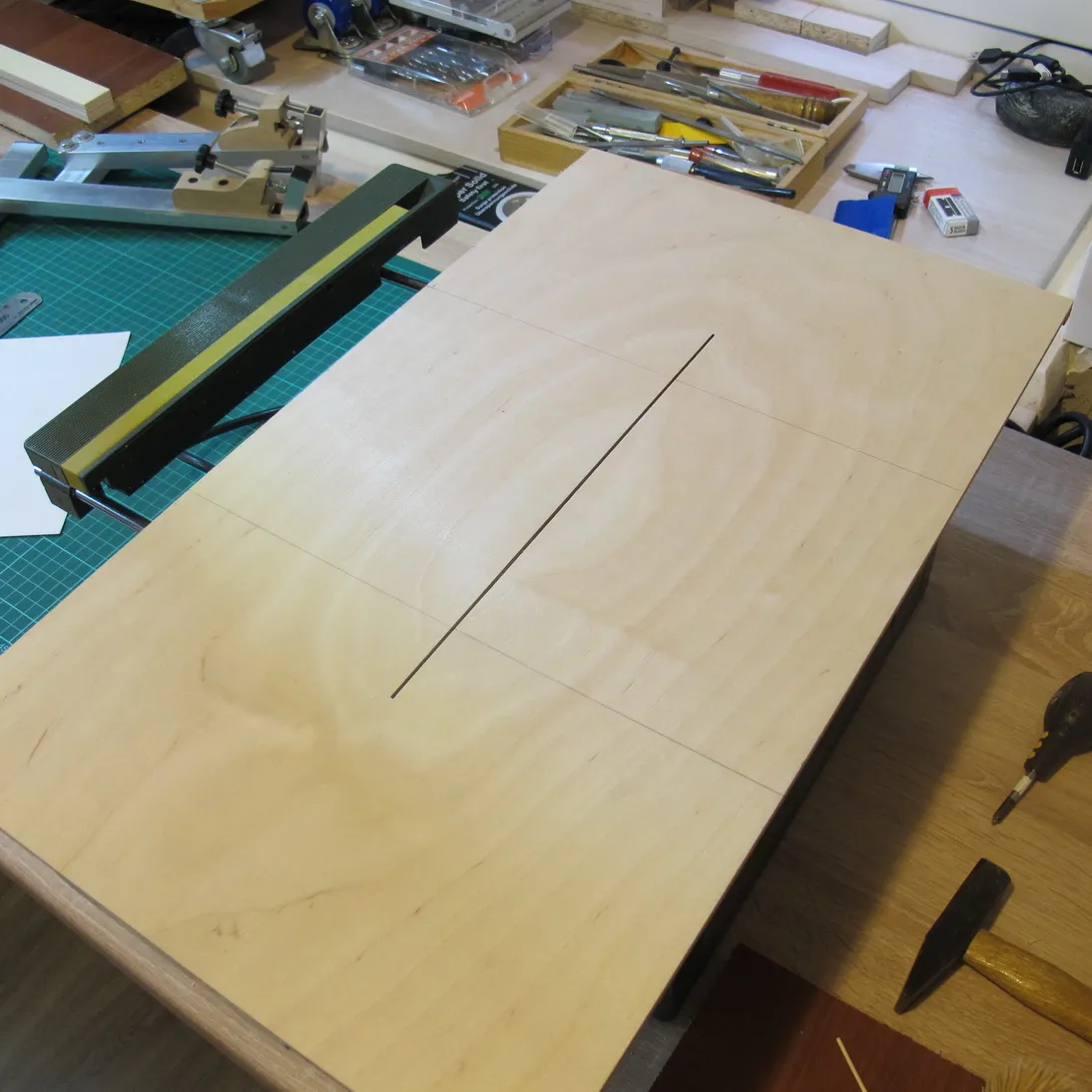

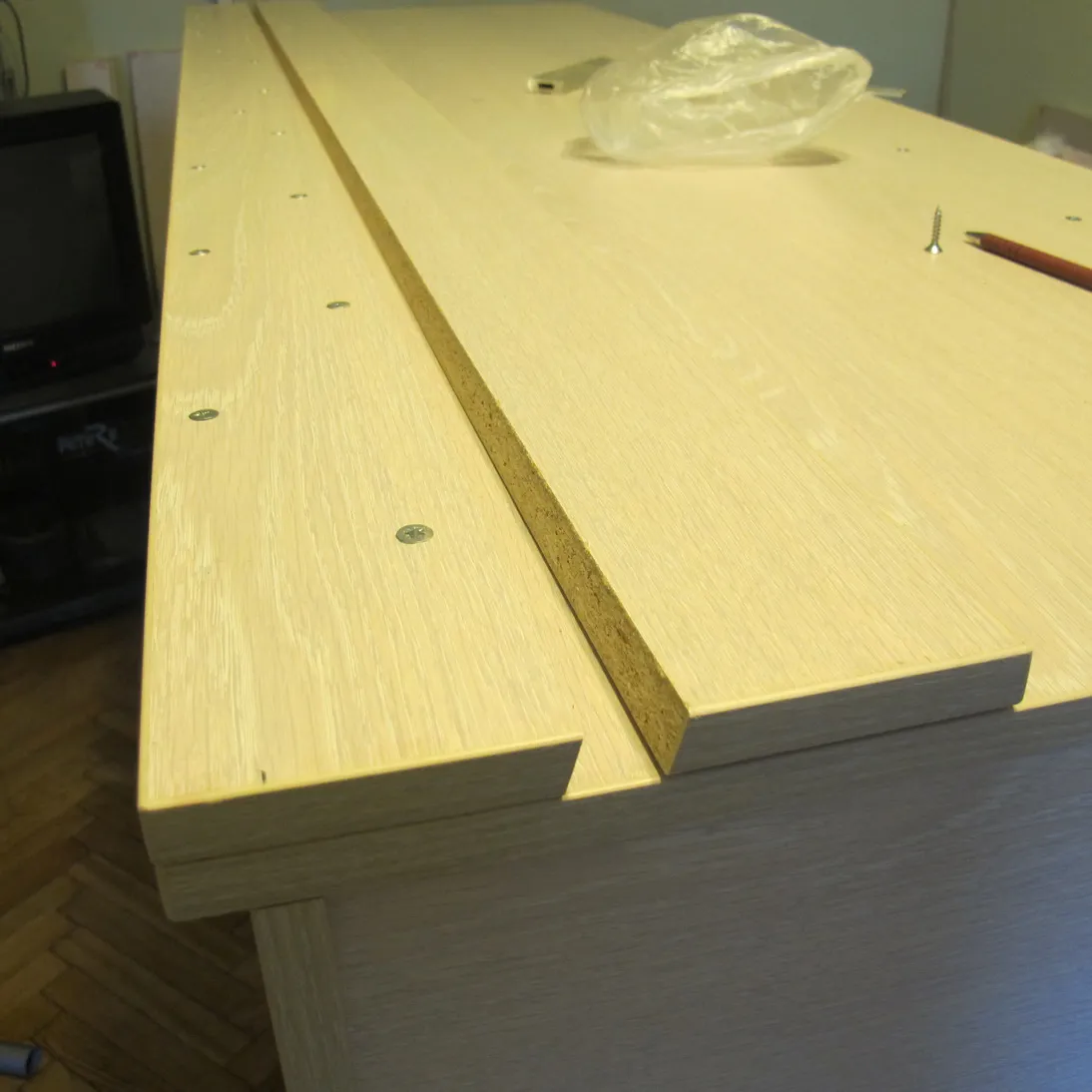

Получился вот такой вот "французский" подвес для здоровенной настенной полки:

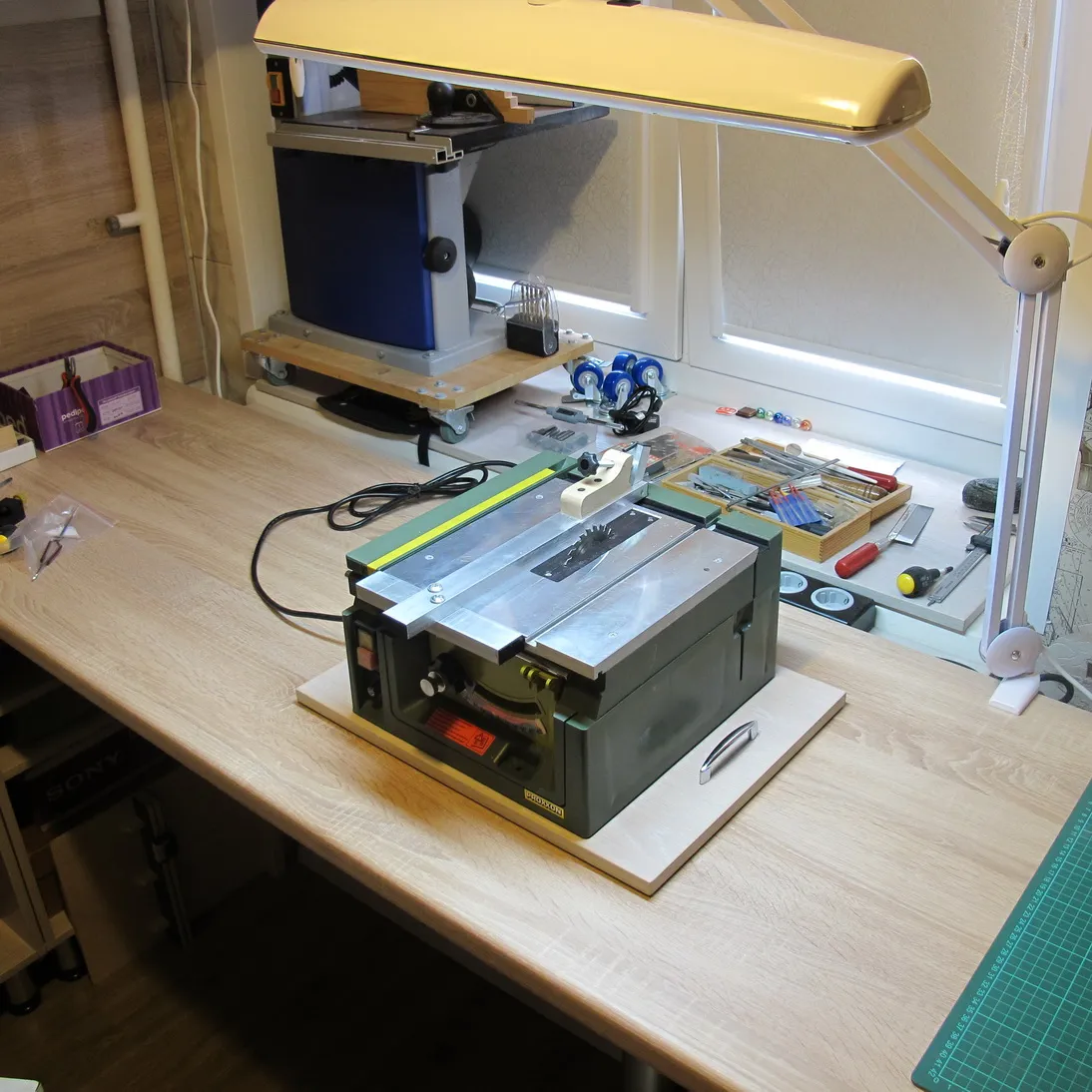

Ну вот, вроде бы всё, осталось только привинтить ручки к подставке, та что на фото просто приложена к щиту:


За сим всё, всем всего наилучшего
