Обзор модели куттера Bremen фирмы Artesania Latina. Часть 3

Теги: Artesania Latina, AL20145, Рыболовецкое судно

 Часть1  Часть 2  Часть 3  Часть 4

Надстройки



Рулевая рубка

Это самая сложная надстройка. Началось всё с того, что решил делать интерьер - всё-таки рубка достаточно большая и пристальный взгляд легко проникает внутрь через окна, а пустота смотрится убого. На форуме подсказали, что основная проблема при экспозиции интерьера – освещенность, поэтому решено было сначала сделать дверь в рубку открывающейся, а потом и вовсе организовать подсветку.

Ну а где есть подсветка внутри рубки, там несложно и ходовые огни зажечь.

Обе коробки для ходовых огней оказались правосторонними, сделал их из дерева, что совсем не сложно.

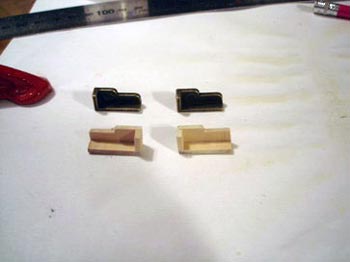

Коробки для ходовых огней: железные из набора и липовые, сделанные из обрезков пера руля



Интерьер подразумевает конечно и обшивку стенок рубки изнутри, также докупил штурвал, решил делать что-то типа подоконников, шкафчик, имитацию неких приборов и т.д.

Перво-наперво прорезаем дверь:



Кривовато конечно, но лечится последующей шлифовкой, а потом скрывается обшивкой



Перед тем, как делать стёкла, обшил изнутри оконные переплёты тоненькими полосками орехового шпона (остались от предыдущего набора) для того, чтобы не были видны слои фанеры. Это то, что придаст рубке аккуратность. Если оставить срезы фанеры не закрытыми, они будут бросаться в глаза. После этого начал устанавливать стёкла. Ацетат для остекления идёт в наборе, режется легко и никаких нареканий не вызывает. Потом приклеил стёкла, но не изнутри, как предложено в инструкции, а снаружи. Дело в том, что изнутри рубка будет обшита лишь наполовину и при взгляде внутрь области стёкол, приклеенные к стене, будут видны, а снаружи они закроются белыми переплётами.

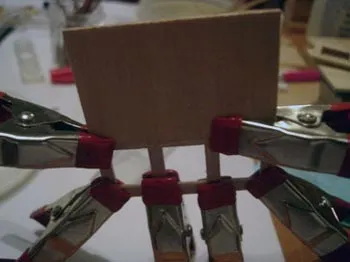

В очередной раз пригодились зажимы



Проще всего сделать максимальное количество внутренних деталей на ещё не собранных стенах:

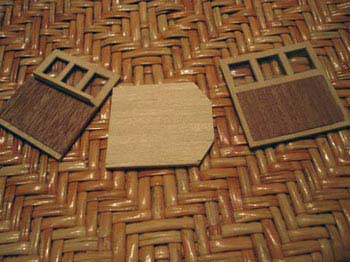

Левая и задняя стенки рубки и пол рубки. Пол обшит светлыми реечками, небольшой скол в передней части закроется шкафчиком

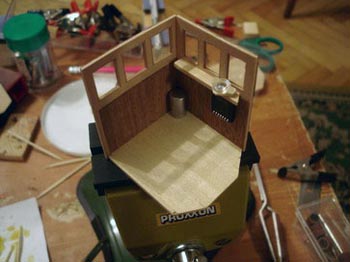

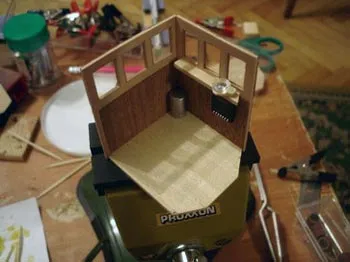

Начало сборки



Крыша в наборе состоит из двух деталей: внутренней и внешней (чистовой). Перед тем, как ставить внутреннюю, в неё надо вставить лампочку, - потом проделать это уже не удастся.

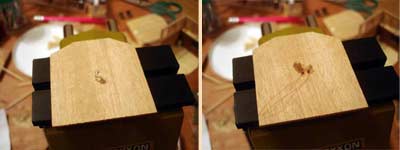

Сверлим, вставляем, паяем



Паять нужно аккуратно, чтобы не сильно пожечь фанеру и как можно меньше оставить припоя, ведь потом сверху будет устанавливаться чистовая крыша, в которой для плотного прилегания надо будет делать выемку для этих самых контактов.



Стойку для штурвала сделал из каких-то обрезков



Последней монтировалась стена с дверью. Тут встал вопрос с петлями. На форуме сначала посоветовали покупные, а потом подали идею, которой я и воспользовался.

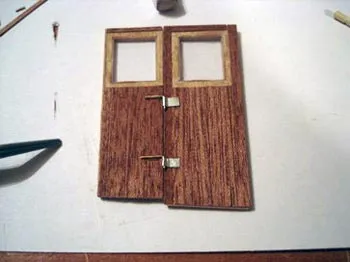

Латунные гвоздики из набора и полоски тонкой жести от банки колы. Кусочки гвоздей оказались длинноваты, да и неодинаковы, это мой ляп, отчасти он закроется обшивкой, но лишь отчасти

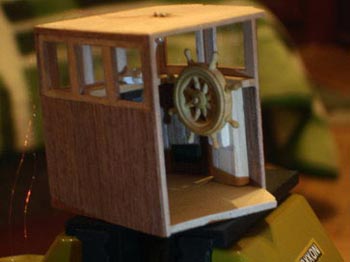

Теперь пора обшивать торцы рубки светлыми реечками. Надфили, кусочки наждачки, отсутствие спешки, одним словом всё как обычно.

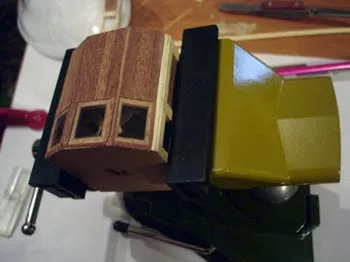

В этом деле, да и не только в этом, очень помогли тиски Proxxon с резиновыми накладками на губки

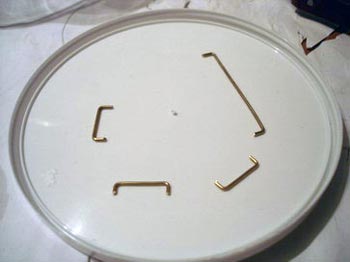

Снаружи к рубке крепятся поручни из миллиметровой латунной проволоки. По инструкции их два, я добавил ещё два, опять же, чисто из экстерьерных соображений.



Поручни рулевой рубки

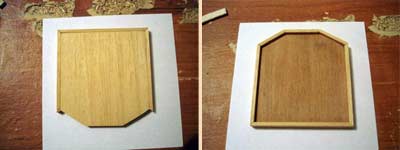

Чистовая крыша обшивается рейками черновой обшивки, что делает её достаточно толстой: 1,5 мм фанеры + 2 мм обшивки. Но даже деталь такой толщины после высыхания клея повело, что неудивительно, ведь обшита она только с одной стороны, вследствие чего возникают ничем не уравновешенные напряжения. Поэтому был куплен миллиметровый ореховый шпон и вырезанная из него заготовка была обшита заново и помещена под пресс на время высыхания клея.



Торцы тоже обшил, чтобы скрыть слоистость. Изначально планировал сошлифовать свисающие края реек, но рубка с ними смотрелась как-то очень уж душевно, поэтому я их оставил, а сошлифовал только со стороны двери, иначе она бы не открывалась



Теперь нужно было установить ходовые огни. Проделал это в следующей последовательности: наклеил коробки огней, просверлил отверстия для светодиодов, немного расширил нижние концы отверстий более толстым сверлом (туда будут утоплены контакты), проделал паз для контакта внутренней лампочки рубки (в центре), припаял проводки и приклеил их Момент-столяром.
