Изготовление деревянных нагелей для обшивки корпуса и палуб

Теги: корпус, фитинги, палуба

После выхода заметок Дениса Калашникова (Нестандартное изготовление шлифовалки и Практические советы по обшивке корпуса и палуб) родилась идея совместить эти два чудесных метода. Основная проблема была в изготовлении нагелей. По методу, описанному во второй заметке, они получаются некруглые, и, если их забивать в круглое отверстие в мягком дереве, получается не очень красиво, потому как нагель не скругляется отверстием. Кроме того, сделать нагель диаметром < 0,5 мм становится довольно проблематично, да и забивать его замучаешься. Ну и последний аргумент - зрение... Потому очень хотелось бы найти иное решение. И оно было найдено!

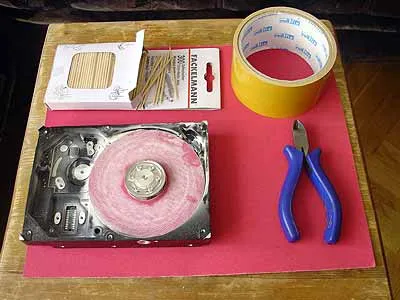

Вот всё, что нам понадобится
Вот всё, что нам понадобится. Шлифовалка, зубочистки, кусачки.
Сначала делаем шлифовалку из старого HDD . Наклеиваем на блин при помощи двойного скотча шкурку, желательно №600.

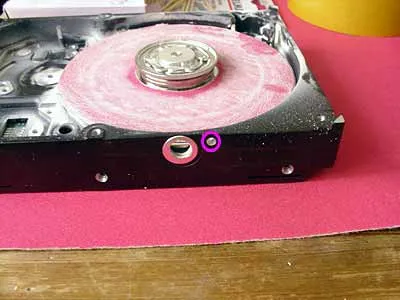

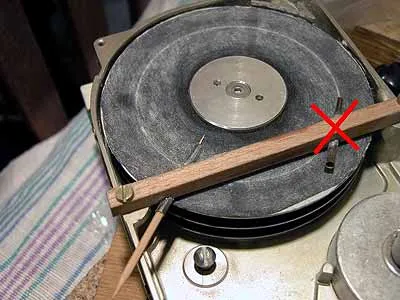

После чего сверлим отверстие
После чего сверлим отверстие в корпусе диска на 0,5мм больше диаметра зубочистки ( у меня диаметр 2,5 мм). Отверстие надо сверлить так, чтобы его выход был примерно на 1 мм выше поверхности шкурки, а ось была направлена к центру диска. Опыт показал, что именно при таком положении зубочистки получается наиболее правильное сечеие нагеля как вдоль, так и поперек.
Однако недостатком является то, что зубочистка будет болтаться в этом отверстии, и все будет зависеть от ваших рук. Как вариант следует утолщать стенку (приклеить деревянный брусок снаружи). Получится более удобный кондуктор и зубочистка не будет в нем плясать.

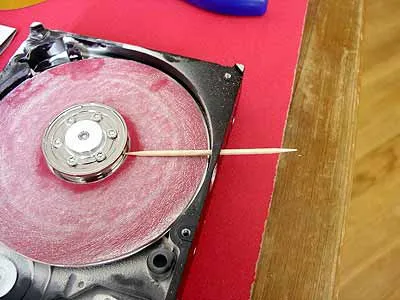

Далее включаем диск
Далее включаем диск, вставляем в отверстие зубочистку. В процессе обработки ее необходимо вращать вокруг своей продольной оси, чтобы кончик был не плоский, а круглый.
Еще рекомендую сделать пылеуловитель такой, как на фотографии ниже.

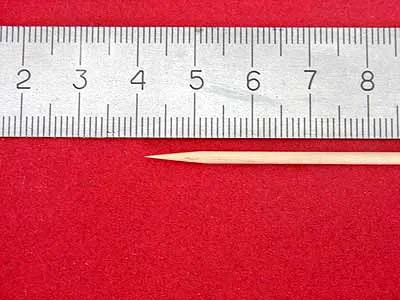

После чего мы получаем вот такой кончик у зубочистки
После чего мы получаем вот такой кончик у зубочистки. Чем острее угол между зубочисткой и шкуркой (зависит от высоты отверстия в корпусе HDD над плоскостью шкурки) на фото сверху, тем тоньше и длиннее мы сможем сделать его. Нагель, соответственно, получится также тоньше.

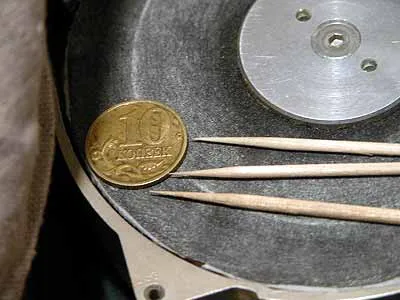

Другой вариант изготовления кондуктора
Другой вариант изготовления кондуктора.

Если же у вас блин слишком близко к верхнему краю корпуса диска, то можно сделать вот такой кондуктор из одного из колен телескопической радиоантенны (25 рублей в магазине радиодеталей)
Но помните, что он должен располагаться как можно ближе к шкурке и по направлению к центру блина.

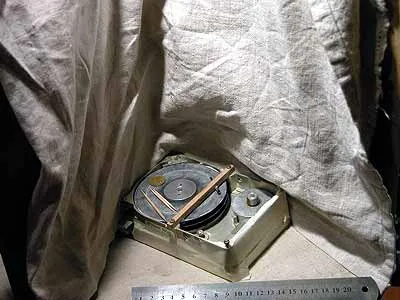

Рабочая зона
Это не ширма, это рабочая зона. Материя используется не в качестве фона для фотографии, а как пылеуловитель. Иначе у вас все вокруг будет в мельчайшей пыли.
Лучше всего использовать марлю, сложенную в 4-5 слоев, и не натянутую, а свободно висящую.
нагели
Вот такие нагели получаются при помощи кондуктора из антенны.

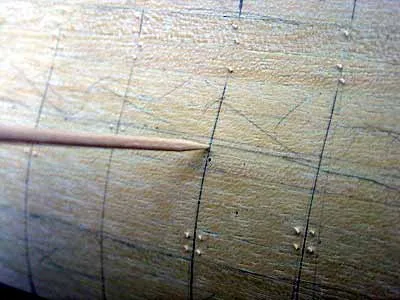

Теперь вставляем зубочистку
Теперь вставляем зубочистку в отверстие в борту или палубе.

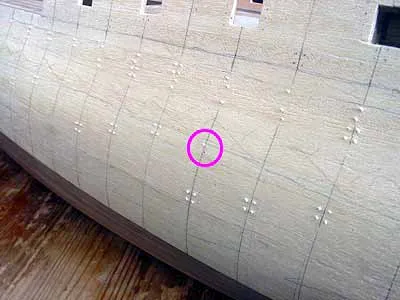

выкусываем
И выкусываем. Получается вот так. После чего борт или палубу просто зашлифовываем мелкой шкуркой.

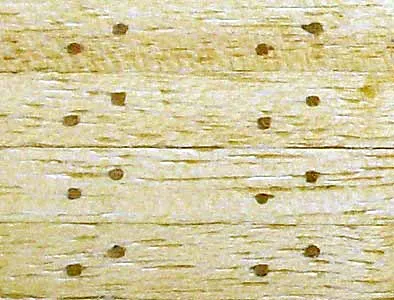

После вощения
После вощения (покрытия лаком) проявляется структура дерева. Нагели потемнеют и станут заметными на светлом дереве.



Денис Калашников,
Алексей Доманов
август 2004
