[ANCM090] La Volage, 1693 + чертежи Ancre (Франция)
- Производитель ANCRE (Франция)
- Возрастное ограничение 14+
+832 бонусов
Эта новая монография посвящена изучению длинного барка La Volage, построенного в Дюнкерке в 1693 году Рене Левассером (René Levasseur), сменившим предыдущего корабельного мастера Хендрика (Hendrick), который умер в 1689 году.
La Volage был военным кораблем французского королевского флота Людовика XIV. Вооруженный десятью 4-фунтовыми пушками, с водоизмещением в 50 тонн и экипажем из 50 человек, он был одним из самых больших кораблей в своем классе, его длина была 63 1/2 фута (около 20 метров).
В записях военно-морского флота с 1696 по 1702 год отмечена его хорошая и даже отличная мореходность. Действительно, барк был построен для каперства, поэтому он обладал скоростью, которая позволяла ему догонять своих жертв.
Именно на борту подобного барка в 1674 году Жан Барт начал свою талантливую карьеру капитана-капера, когда был конфликт с Соединенными провинциями Нидерландов.
La Volage участвовал в "партизанской" войне, начатой Вобаном, а с 1693 года и самим Королевским флотом, против английских торговых флотов в рамках Войны Великого Альянса. Вероятно, его деятельность продолжилась и во время войны за испанское наследство. Обычно барк обеспечивал безопасность французского побережья, защищая торговые суда от пиратских набегов. Он был исключен из списка ВМФ в 1706 году, вытащен на берег и перестроен в Дьеппе, вероятно, для частного судовладельца.
La Volage не имеет ничего общего с Belle, построенным в Рошфоре в 1684 году Пьером Массоном и представлявшим собой обычный барк, но оснащенный как корвет.
Реконструкция La Volage проводилась с использованием двух спецификаций, которые можно найти в рукописи, хранящейся в Парижском военно-морском музее, одна из которых содержит размеры, а другая - такелаж. Они использовались для описания архитектуры и особенностей строительства барка. К этим документам добавлена информация, полученная из мемуаров Хендрикса о его методе построения обводов кораблей.
Военный тип длинного барк - тема, на которую долгое время не обращали внимания. В этой монографии вы найдете исчерпывающее описание документа и все подробности, которые можно было бы сообщить о корабле. Это позволит вам сделать особенно исторически достоверную модель.

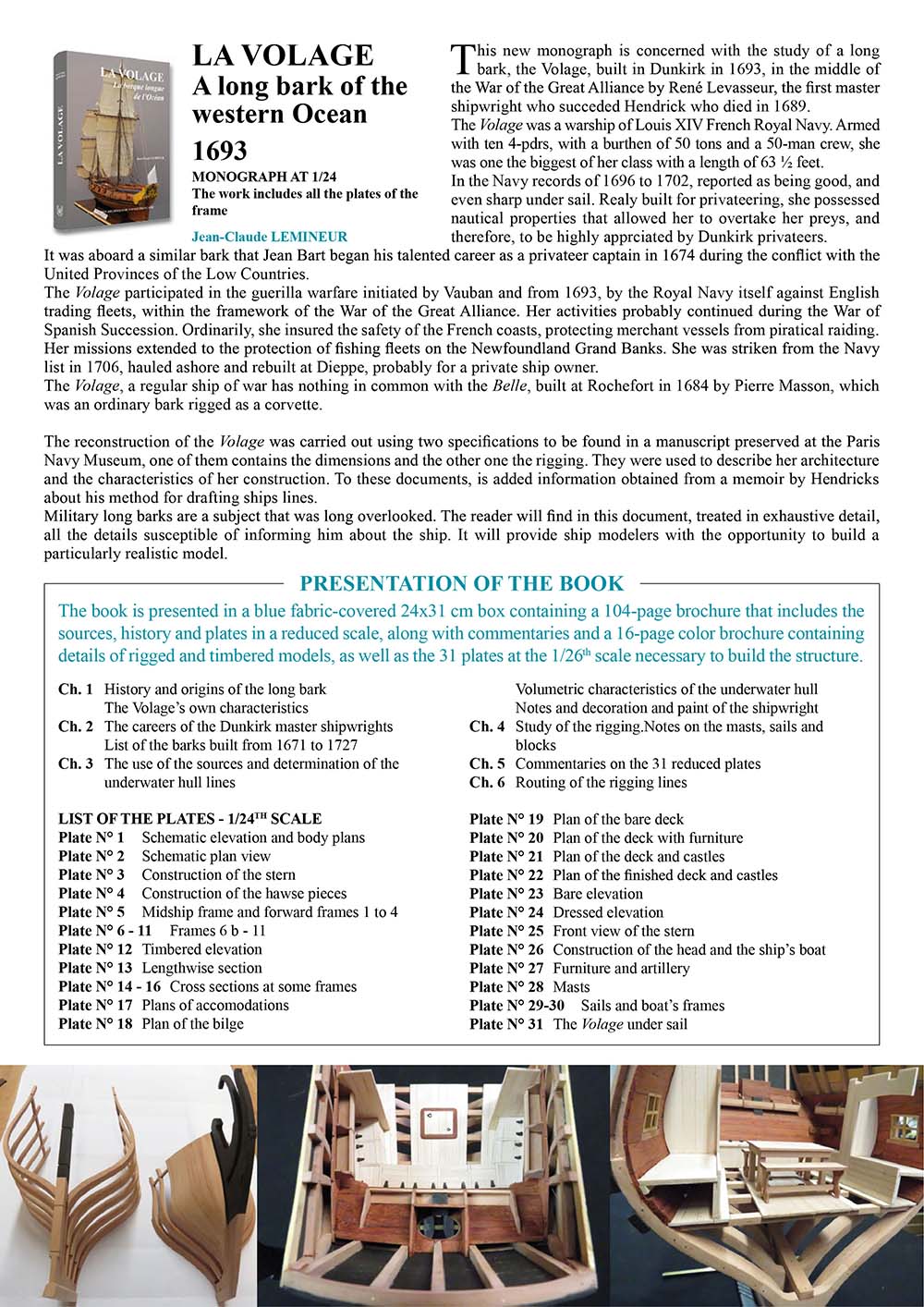

Презентация монографии
Книга представлена в обтянутой синей тканью коробке размером 24x31 см и содержит:

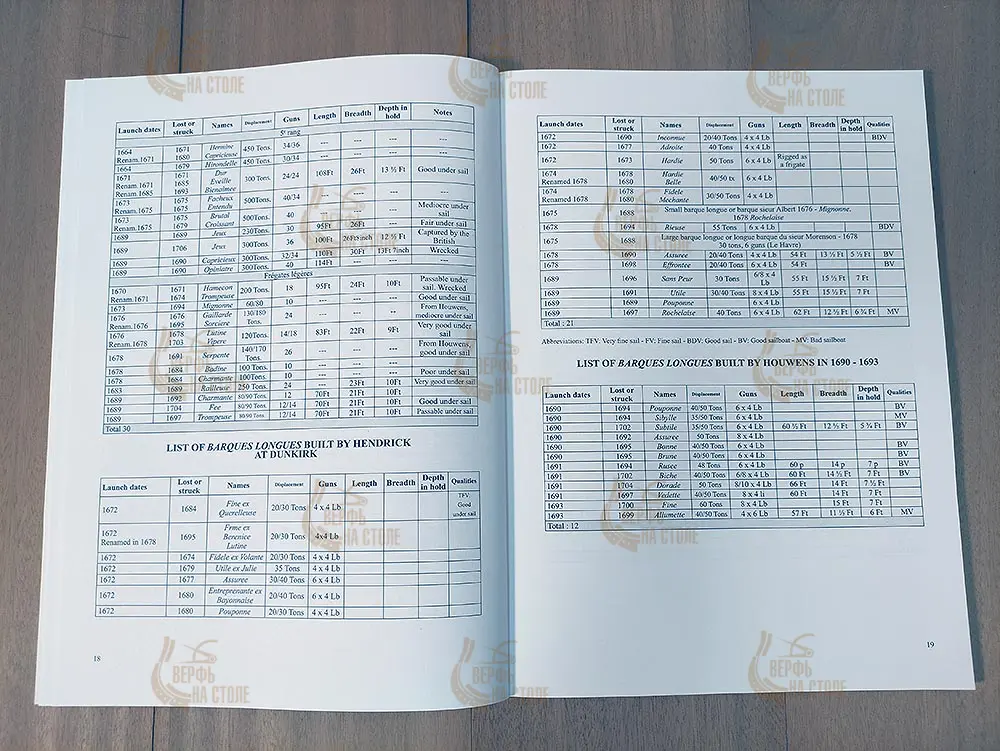

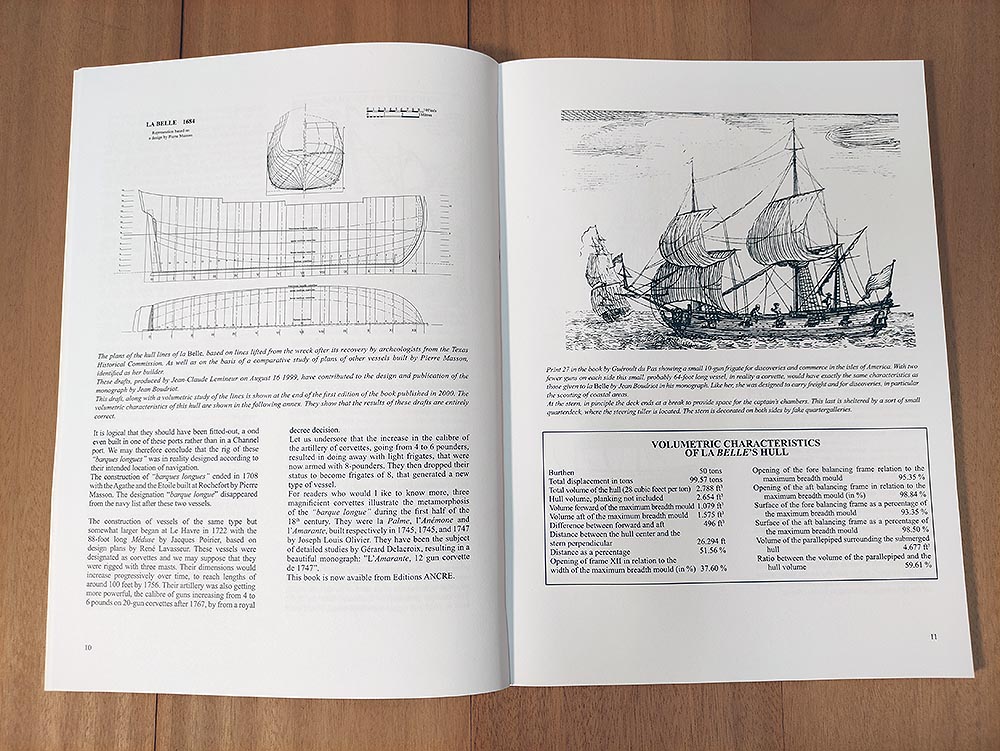

- 104-х страничную брошюру, которая включает в себя исторические источники, краткую историю корабля, пояснения к чертежам и такелажу.

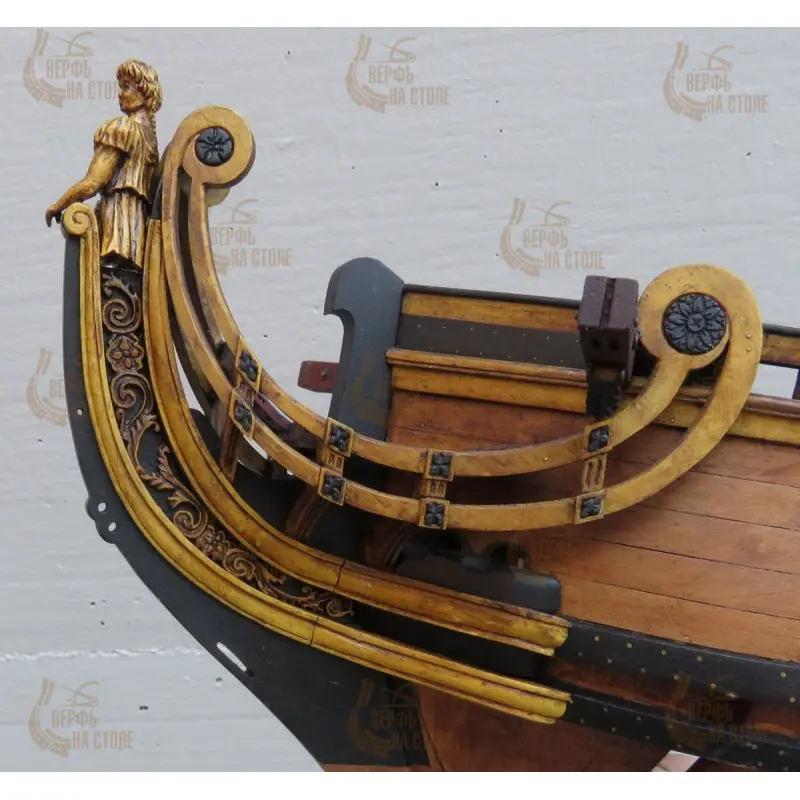

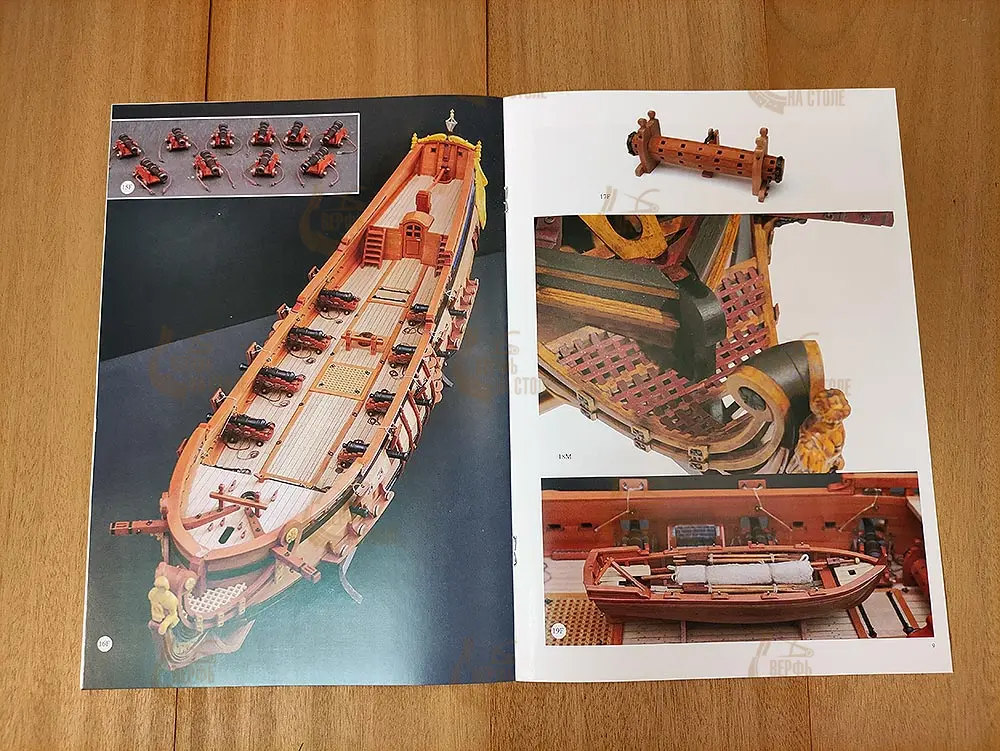

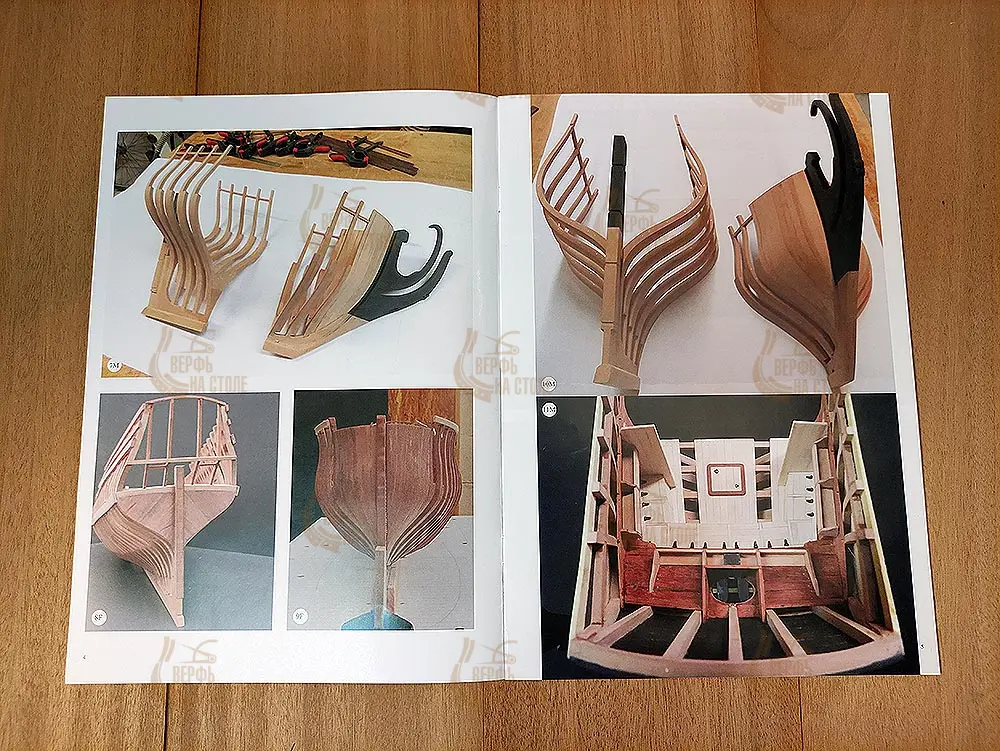

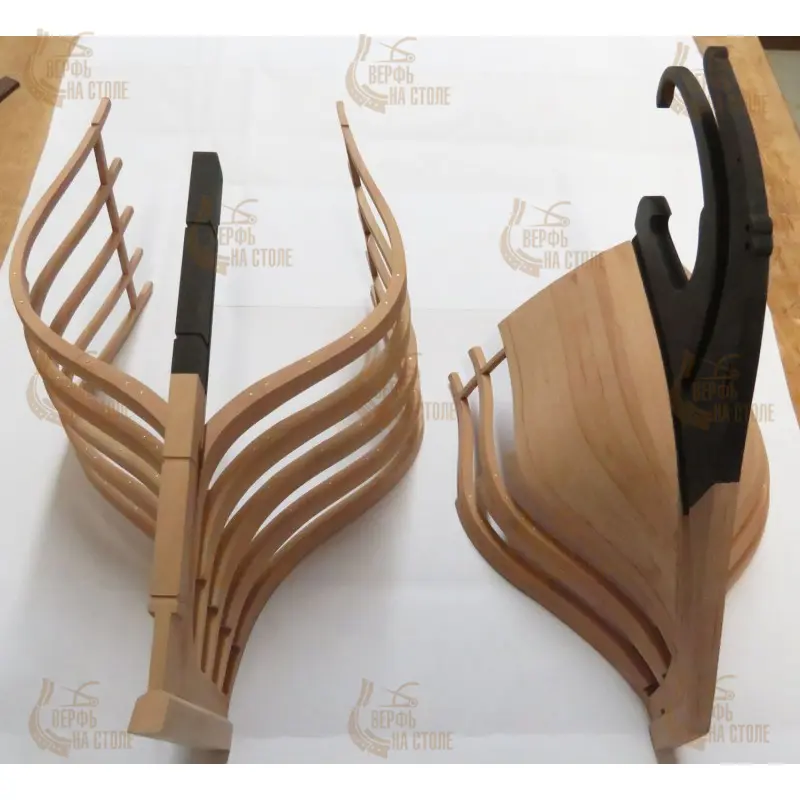

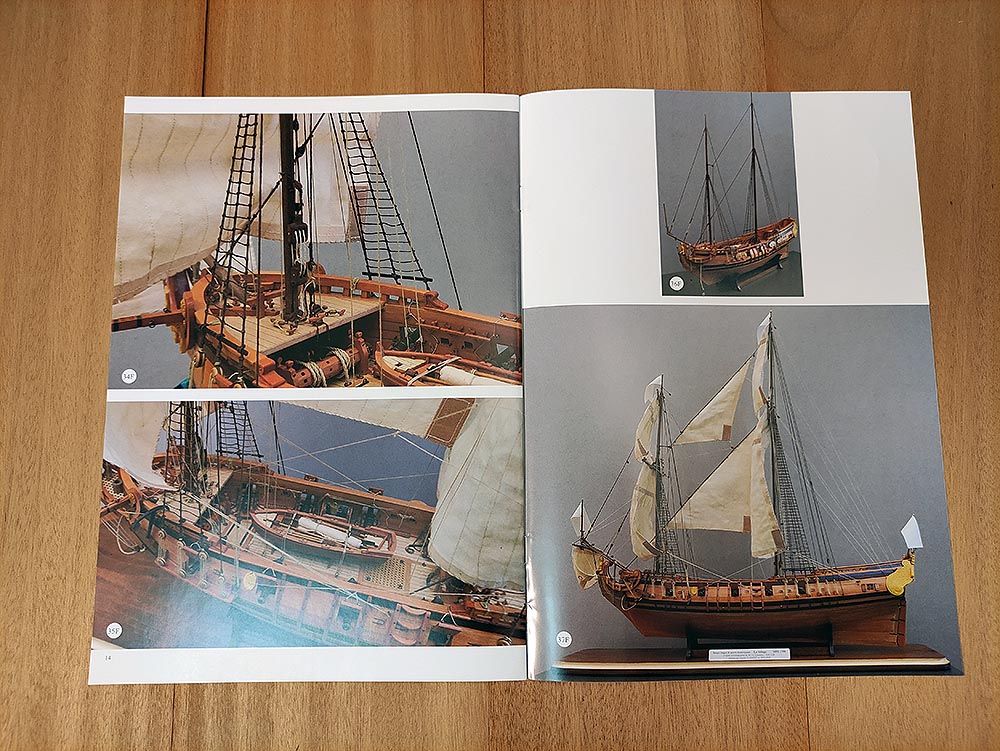

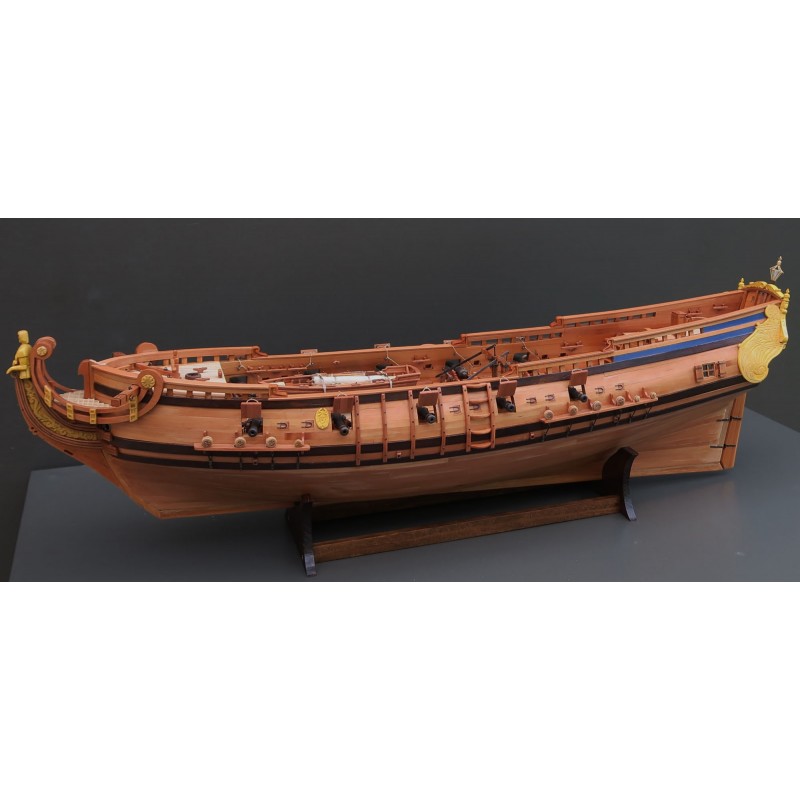

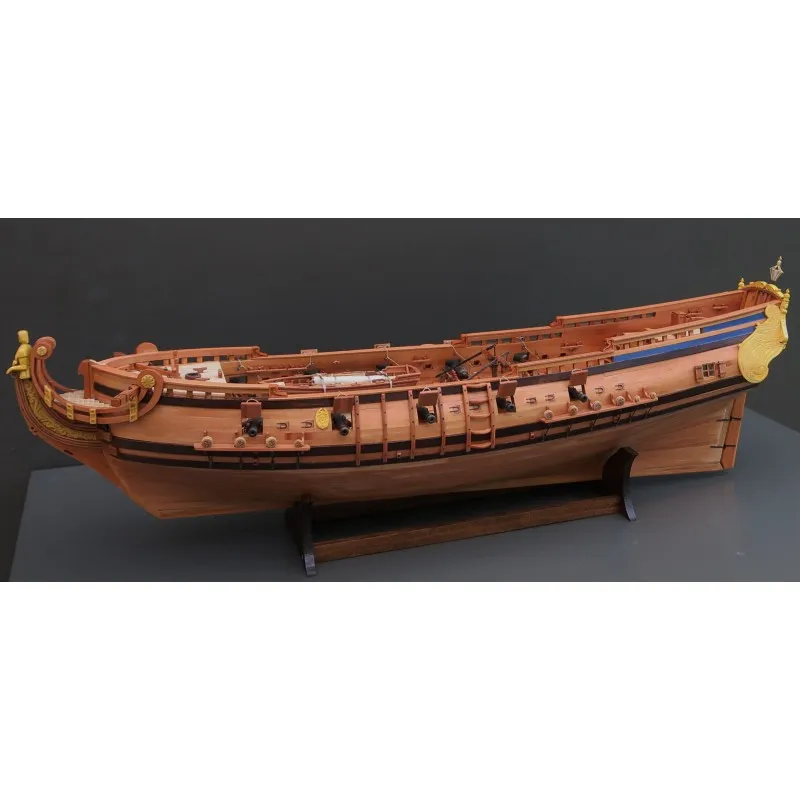

- 16-ти страничную цветную брошюру, в которой даны фотографии постройки модели La Volage с набором корпуса в адмиралтейском стиле.
- 31 лист огромных чертежей барка в масштабе 1/24. При этом полная длина модели получается 120 см (длина корпуса 100 см).
Содержание брошюры:
- Глава I. История и происхождения длинных барков. Собственные характеристики La Volage
- Глава II Карьера корабельных мастеров Дюнкерка. Список барков, построенных с 1671 по 1727 годы.
- Глава III Источники и построение подводных обводов корпуса. Объемные характеристики подводной части корпуса. Примечания о декоре и окраске модели.
- Глава IV Исследование такелажа. Примечания о мачтах, парусах и блоках.
- Глава V Комментарии к 31 листам чертежей.
- Глава VI Проводка снастей бегучего такелажа.

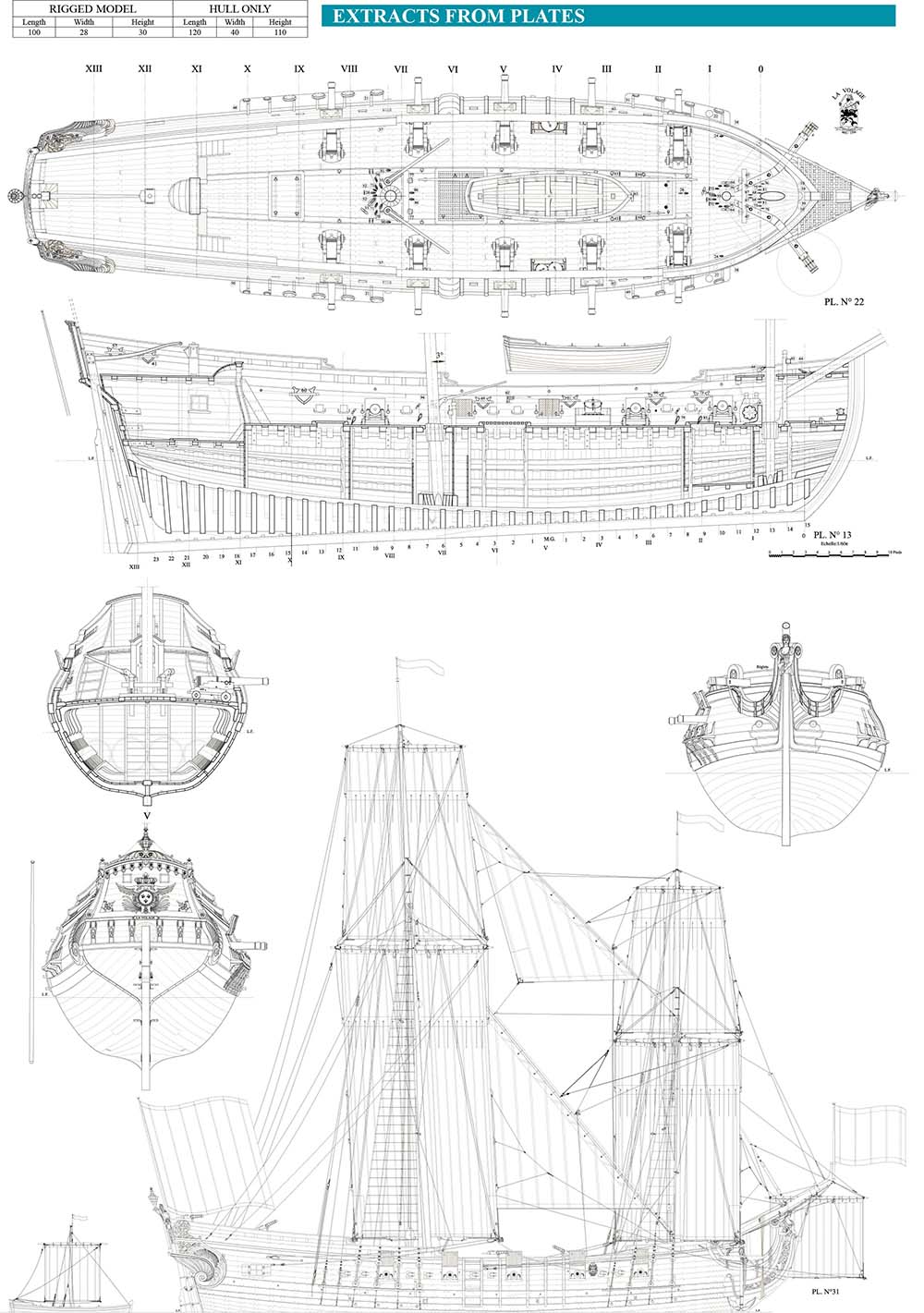

Список чертежей (листы большого формата, на многих листах по 2 чертежа)
- Чертеж 1-2. Теория

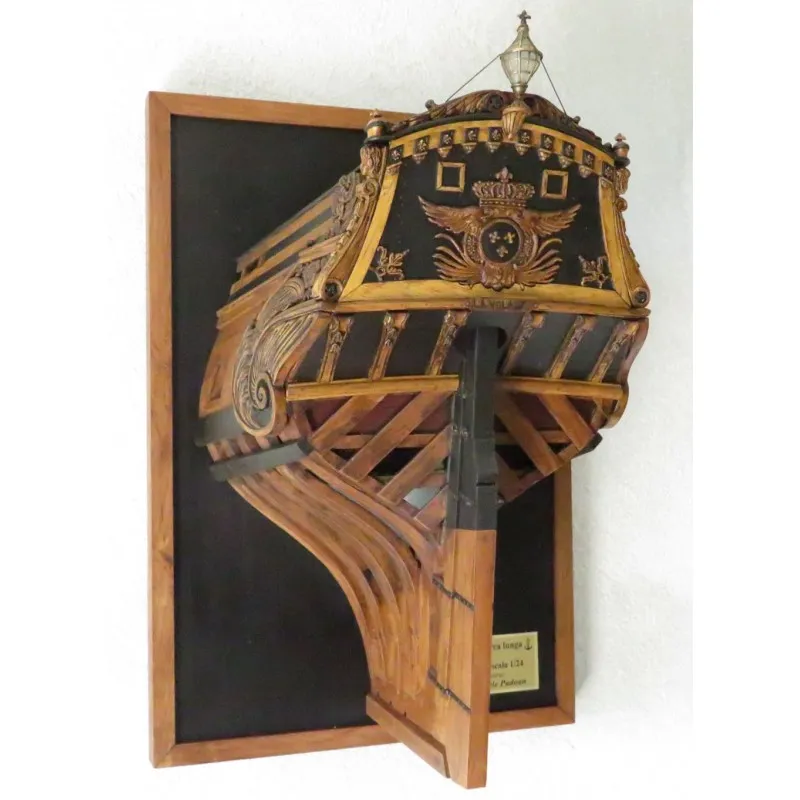

- Чертеж 3. Конструкция кормы
- Чертеж 4. Конструкция носовых элементов
- Чертеж 5-11. Шпангоуты
- Чертеж 12. Тимберсы

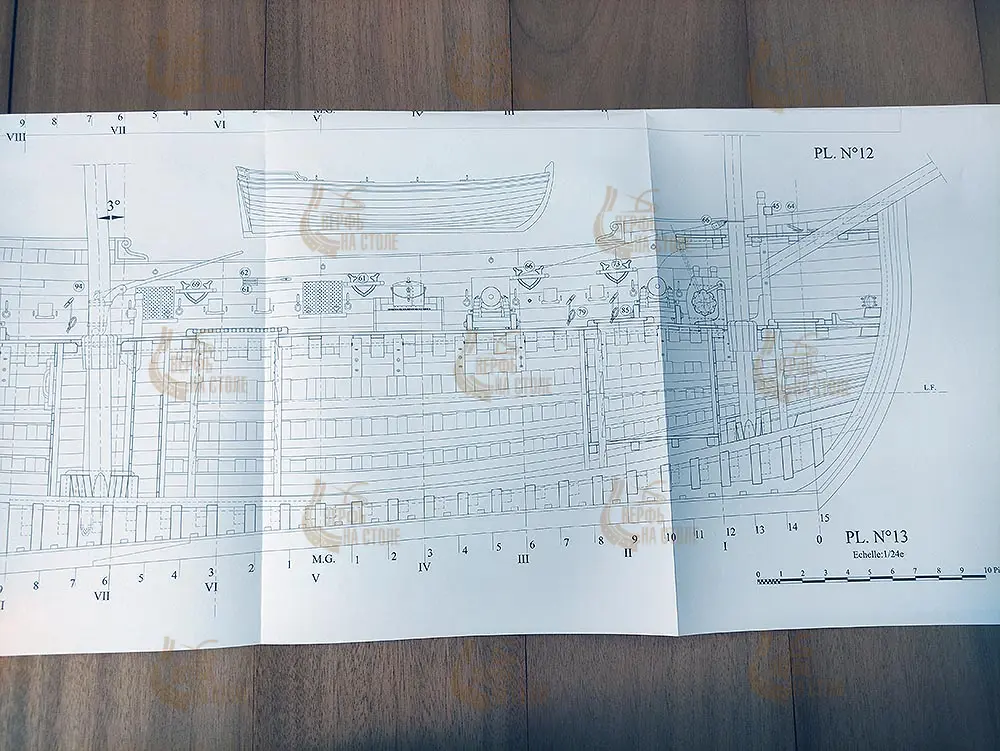

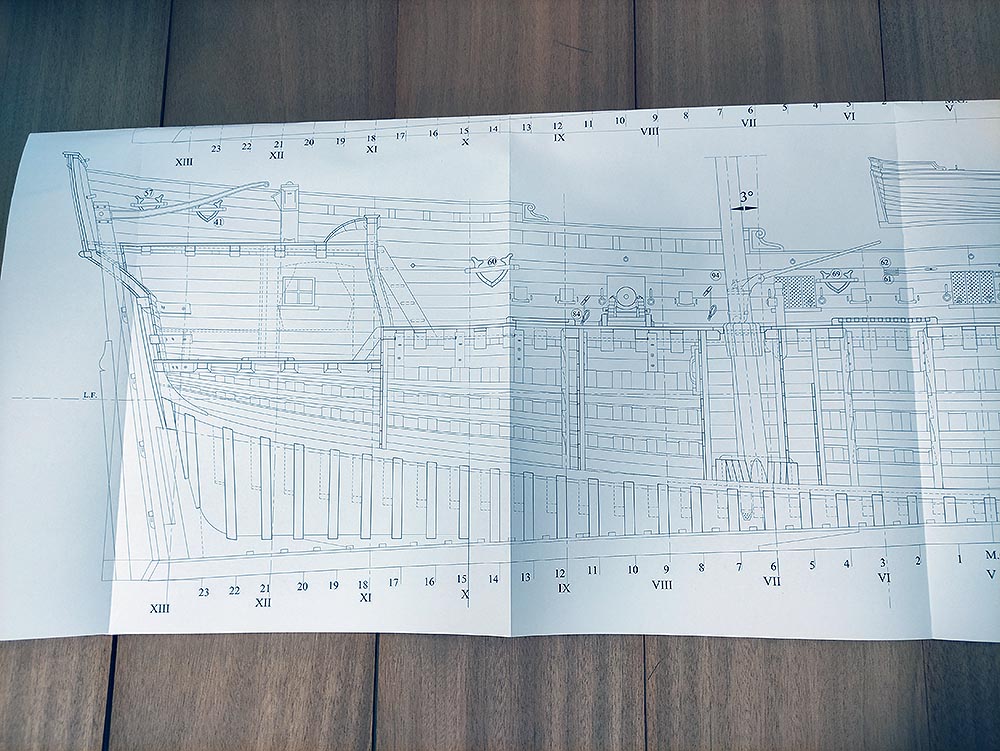

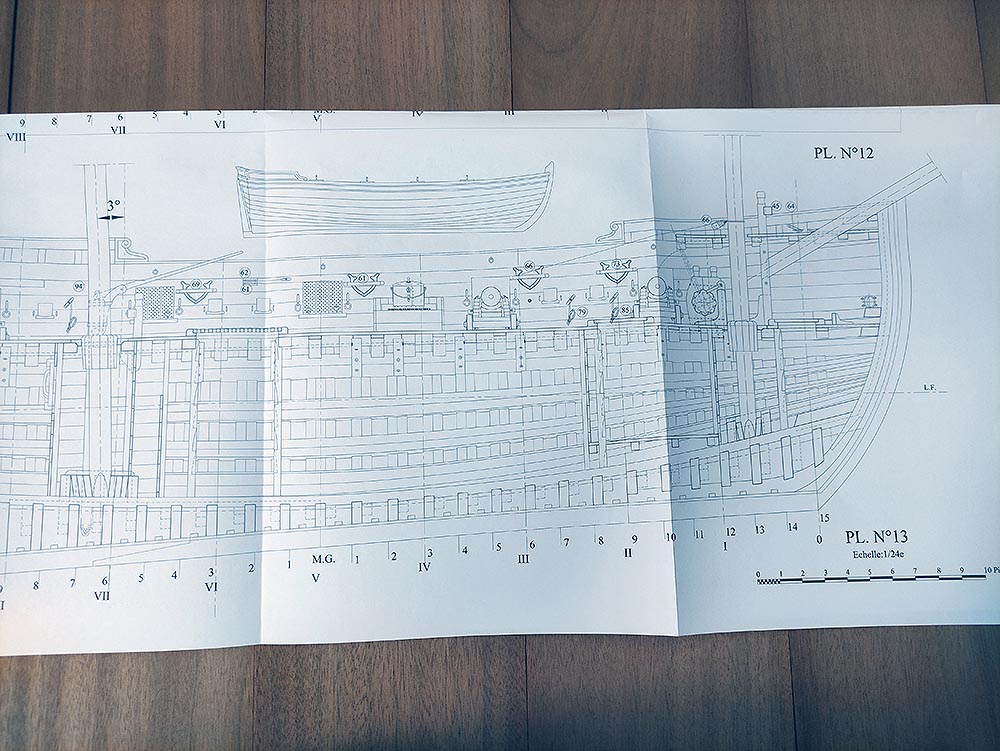

- Чертеж 13. Продольное сечение

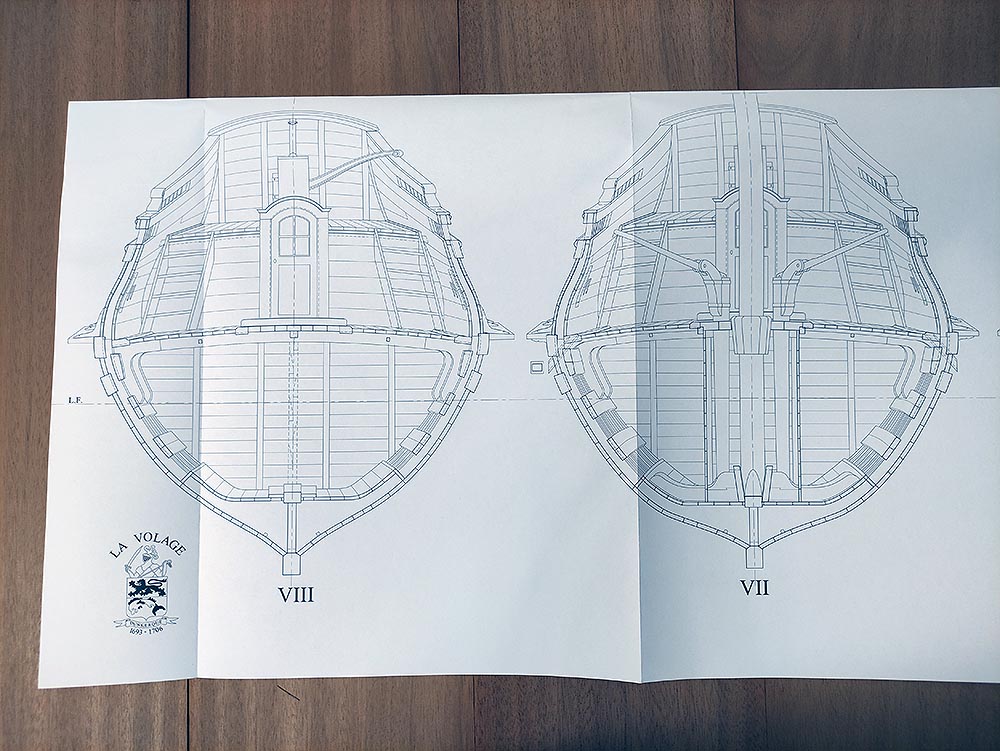

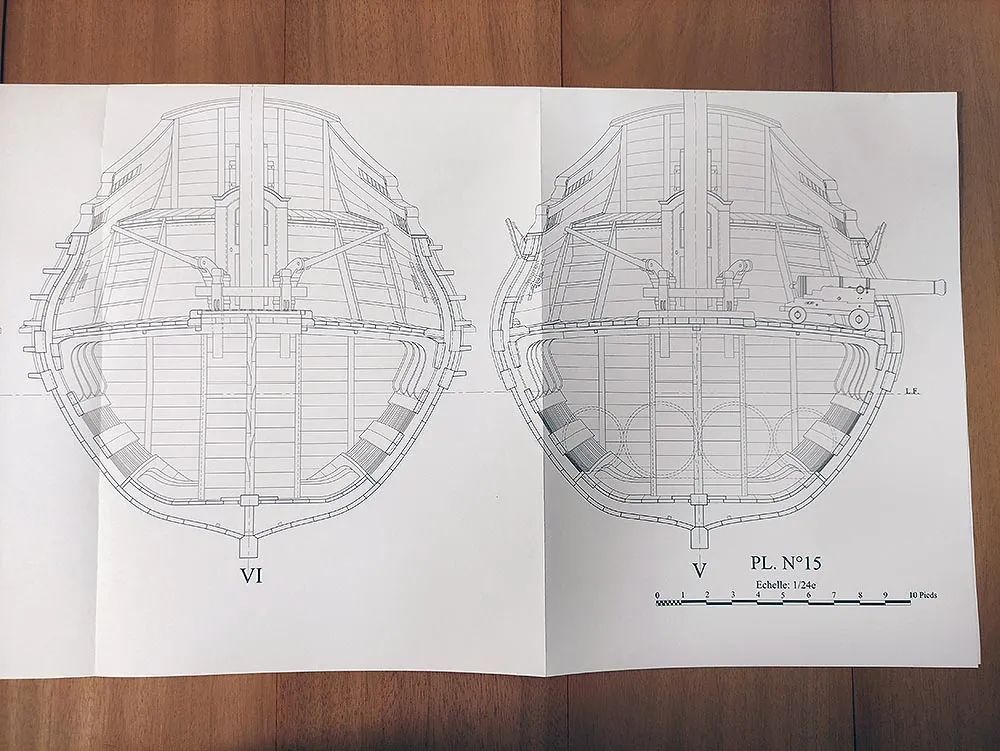

- Чертеж 14-16. Поперечные сечения по некоторым шпангоутам
- Чертеж 17. Чертежи помещений для проживания
- Чертеж 18. Трюм
- Чертеж 19. Нижняя палуба
- Чертеж 20. Палуба с дельными вещами

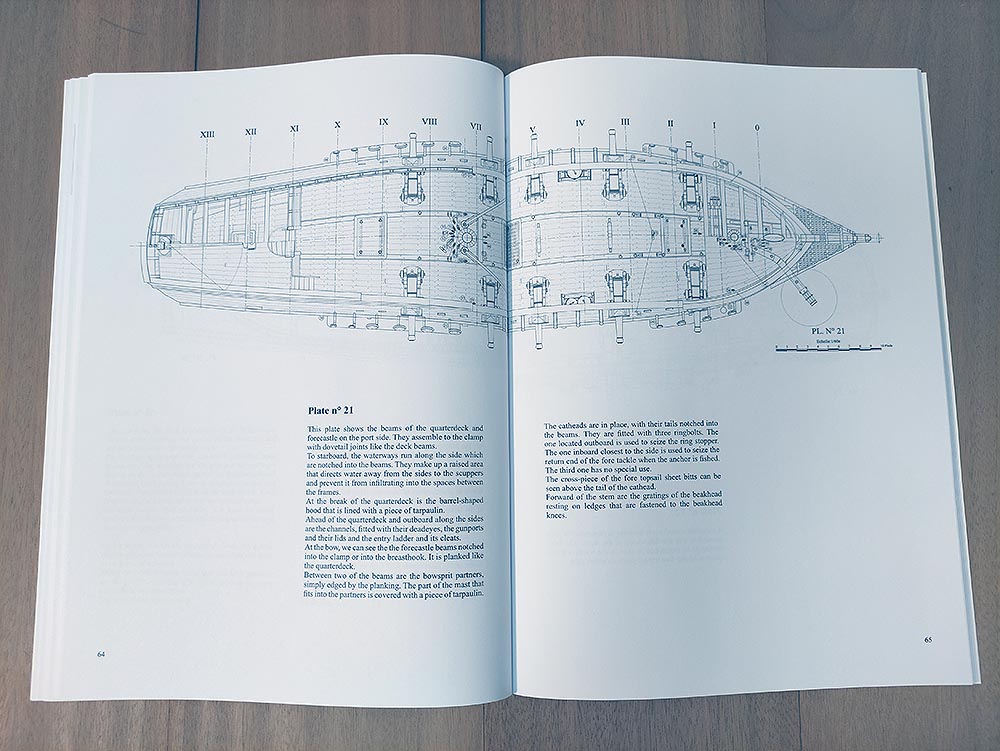

- Чертеж 21. Палуба и крепление такелажа
- Чертеж 22. Палуба с точками крепления такелажа и дельными вещами
- Чертеж 23. Боковой вид на голый корпус
- Чертеж 24. Боковой вид на корпус
- Чертеж 25. Вид на нос и корму
- Чертеж 26. Конструкция носа и шлюпок
- Чертеж 27. Фурнитура и пушки
- Чертеж 28. Мачты
- Чертеж 29-30. Паруса и шпангоуты шлюпок.
- Чертеж 31. La Volage под парусами (масштаб 1/36)
Английский язык. 104 страниц книга, 16 страниц полноцветная брошюра и комплект из 31 чертежа. Формат книги 24х31 см. Монография и чертежи хранятся в папке, обтянутой тканью синего цвета с суперобложкой. Все чертежи выполнены на отдельных листах, иногда эти листы действительно огромные.
