[ANCM048] La Nereide, 1724 + чертежи Ancre (Франция)

В настоящей монографии французского издательства ANCRE речь идет о 44-пушечном линейном корабле, отнесенном к четвертому рангу (из пяти) согласно его огневой мощи. Во время правления Людовика XIV ВМФ Франции поручал подобным кораблям выполнять многочисленные миссии, которые в другое время выполняли фрегаты. В отличие от легких фрегатов, 44-пушечники имели две палубы. Кроме огневой мощи дополнительно установленных на ней орудий, вторая палуба имела важную особенность: обеспечивала укрытие команды для сна и защиту в плохую погоду.
Однако наличие второй палубы увеличило высоту надводной части корабля и увеличило общий вес, что ухудшило мореходные качества корабля. Таким образом, корабль стал медленнее, а его устойчивость к боковому ветру снижена по сравнению с фрегатами, которые появятся позже. Но архитектурные концепции того времени не могли сделать этот недостаток неприемлемым. Эти концепции претерпели революционные изменения только в первой половине XVIII века в результате развития легких фрегатов. За вторую половину XVII века было построено не менее 79 кораблей четвертого ранга, в том числе 35 с вооружением от 40 до 44 орудий. В отличие от кораблей старших рангов, они сохранили свои основные характеристики, претерпели эволюцию лишь форштевень и кормовые обводы, да были некоторые попытки улучшения мореходных характеристик за счет коррекции обводов корпуса.
Об этих кораблях XVII века есть только числовые данные по их пропорциям, без каких-либо чертежей. Стоит помнить, что в то время традиционно строительство кораблей велось без чертежей, чисто по интуиции кораблестроителя. Чертежи появились гораздо позже. После завершения правления Людовика XIV прекратили работы и на военно-морских верфях. Необходимо было дождаться регентства Филиппа Орлеанского, чтобы он снова робко возобновил строительство кораблей. С 1722 по 1724 года было построено четыре корабля от 40 до 48 орудий практически идентичные кораблям XVII века. Считалось, что они обладают удовлетворительными мореходными качествами.

Среди кораблей, построенных с 1722 по 1724 год, мы находим и «Néréide», построенную в Рошфоре в 1724 году Жозефом и Блезом Оливье.
Любопытно, что для Néréide Блез выполнил чертежи его продольного и поперечных сечений. Более того, он оставил после себя множество трактатов по кораблестроению. В одном из них он описывает собственный метод построения подводных обводов корпуса в зависимости от ранга корабля.
Все эти документы позволяют построить точную копию корабля этого типа, что и является целью данной монографии.

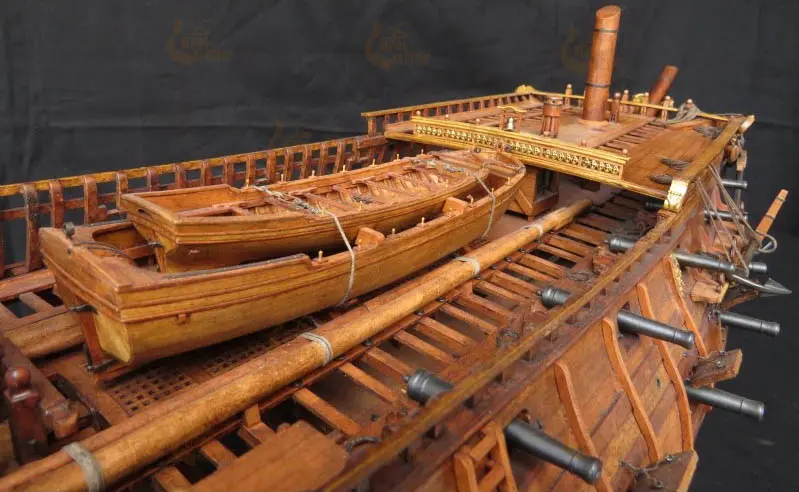

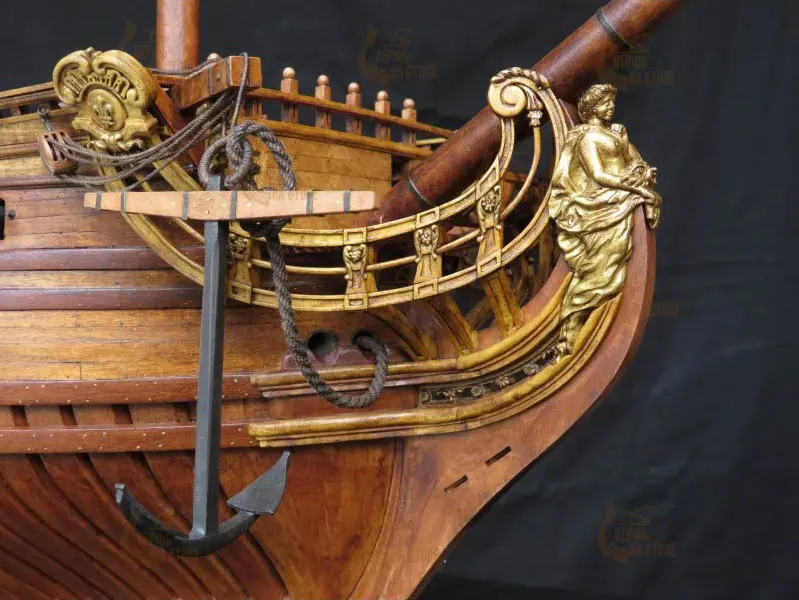

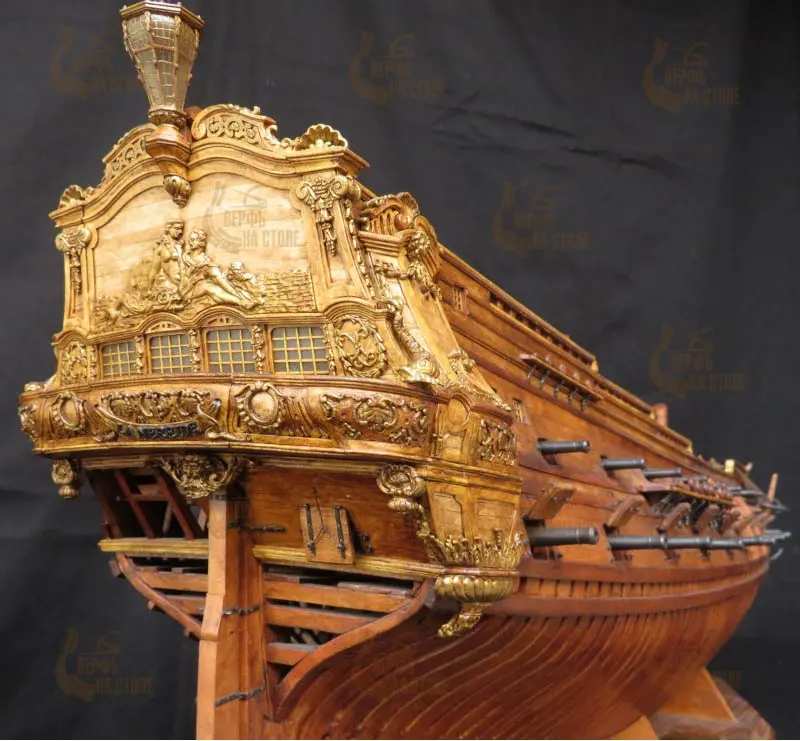

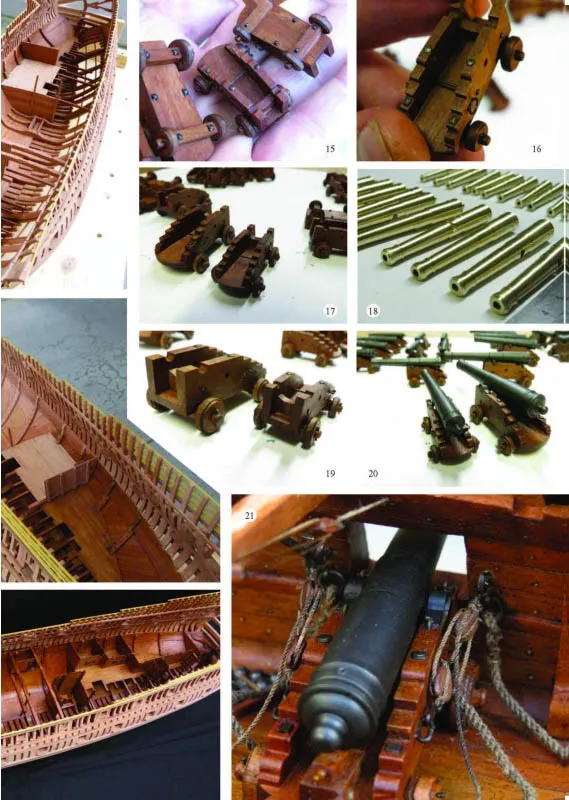

Монография поставляется в папке размером 24х31 см с тканевой обивкой. Внутри лежит 132-страничная брошюра, 12-страничный цветной буклет с 50 фотографиями модели Néréide в адмиралтейском стиле, а также 25 листов чертежей (масштаб 1:48), необходимых для постройки адмиралтейской модели.

Содержание брошюры:

• Глава 1: Эволюция 44-пушечных кораблей. Изучение 7 кораблей второй половины XVII века. (Частично французский язык!)
• Глава 2: Источники и исследование чертежей Блеза Оливье. История его карьеры.
• Глава 3: Орудия и их оснащение, якоря, блоки, мачты, реи и паруса.
• Глава 4: Оснастка и прохождение снастей такелажа, а также их диаметр.
• Глава 5: Пояснения к 25 чертежам, корпусу корабля, его каркасу, внутренним помещениям.
• Глава 6: Приложения, бегучий такелаж и краткое изложение королевских Регламентов.

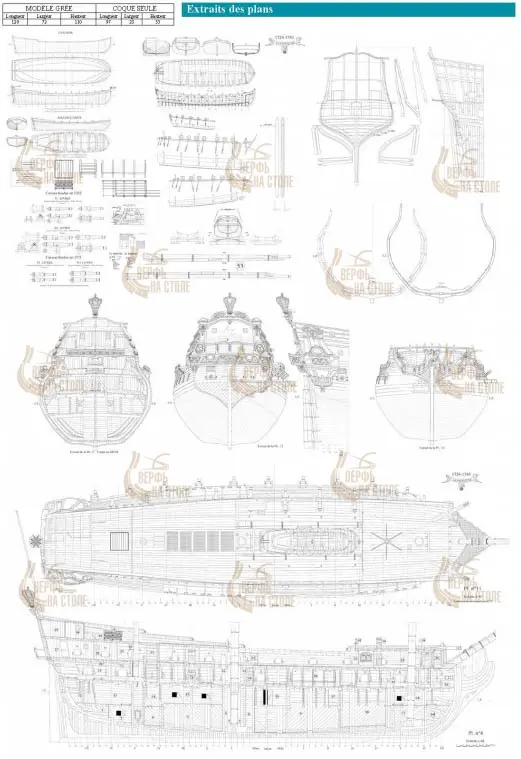

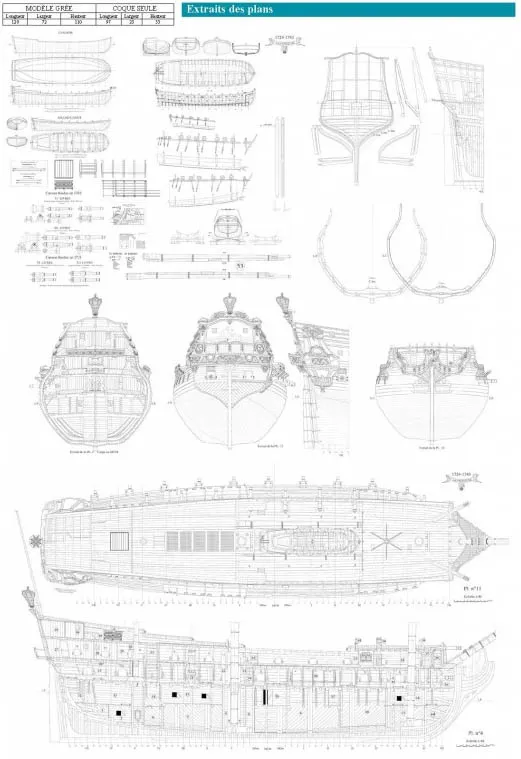

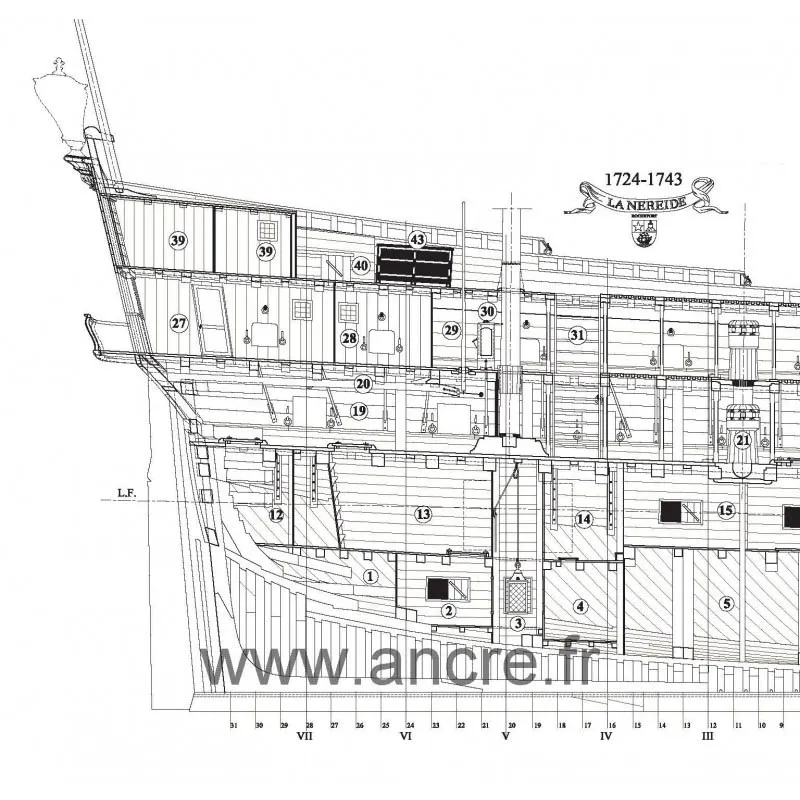

Список чертежей (масштаб 1:48. Длина модели по корпусу 97 см. Полная длина 120 см, полная высота 110 см, ширина по грота-рею 72 см.)

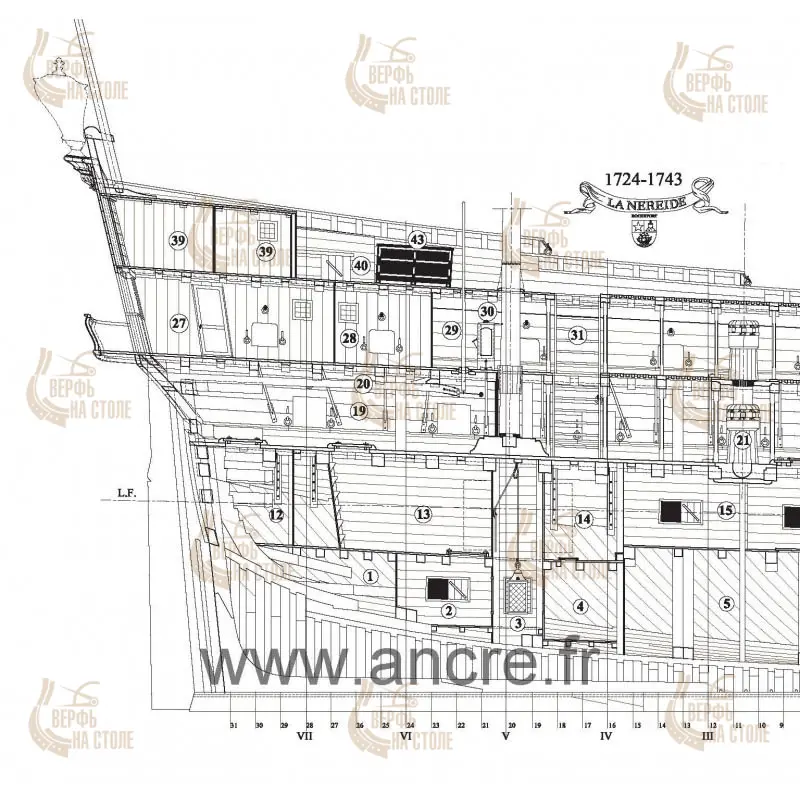

1. Шпангоуты (5 листов).
2. Теория.
3. Вид сбоку на набор корпуса.

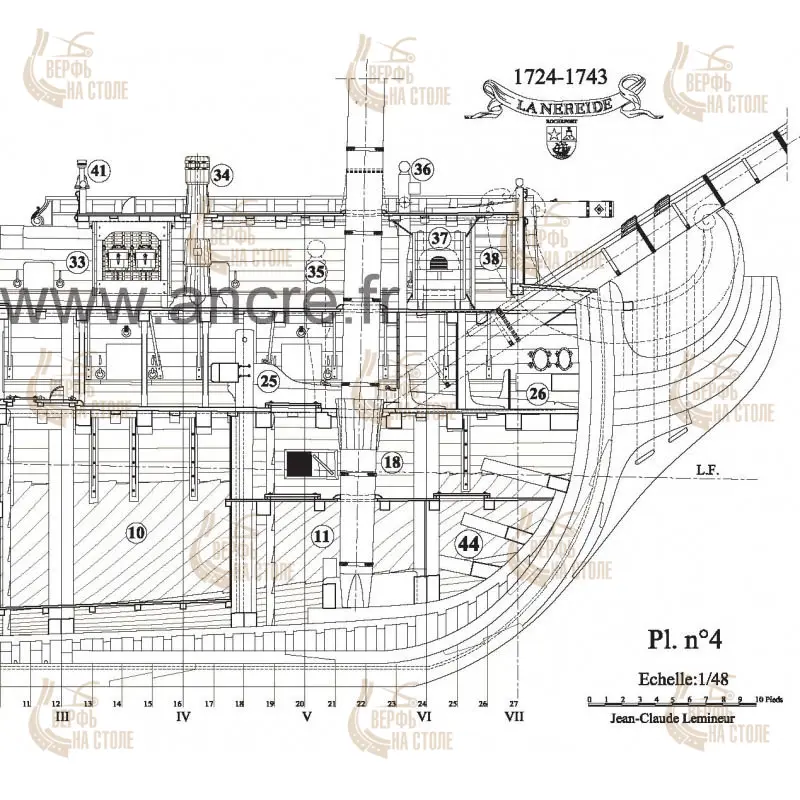

4. Конструкция кормы и поворотных шпангоутов.
5. Продольные разрезы корпуса.

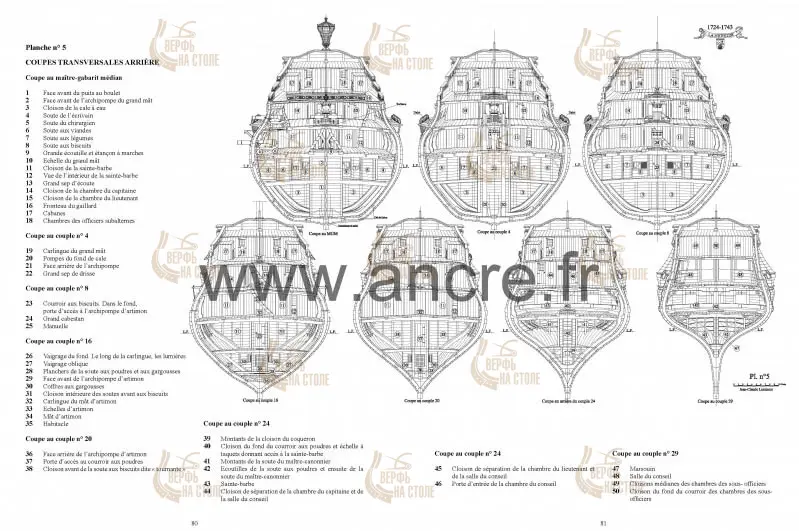

6. Кормовые поперечные разрезы корпуса.
7. Носовые поперечные разрезы корпуса.
8. Планы трюма.
9. Чертежи первой палубы.
10. Чертежи второй палубы.
11. Чертежи квартердека и форкастла.
12. Вид сверху на готовый корпус и чертежи носовой оконечности.
13. Чертежи кормы и декора.
14. Боковой вид обшивки корпуса с декором.
15. Якоря, шпиль, руль, шлюпки и т.д. (2 листа)
16. Мачты.
17. Паруса грот-мачты.
18. Паруса фок-мачты.
19. Паруса бизань-мачты и бушприта.

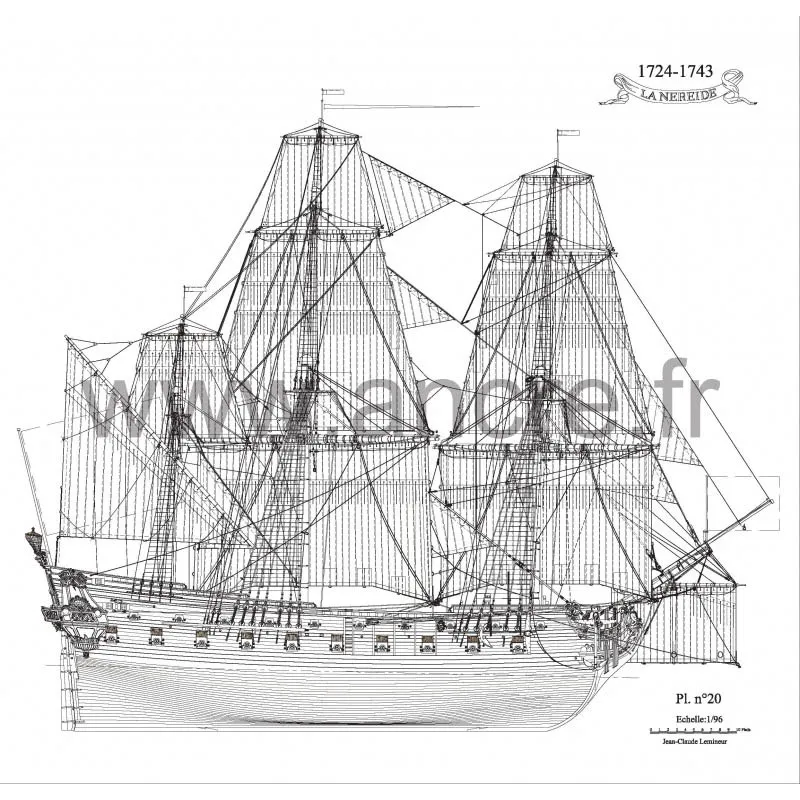

20. Корабль под парусами (масштаб 1:96).

Английский язык. Брошюра на 132 страницы со схемами и фотографиями. Буклет 12 страниц с цветными фотографиями адмиралтейской модели Néréide. 25 больших листов чертежей Néréide в масштабе 1:48.
