[ANCM052] La Mahonesa, 1789 + чертежи 1/48 Ancre (Франция)
- Производитель ANCRE (Франция)
- Возрастное ограничение 14+
+1001 бонусов
Испанские фрегаты последней трети XVIII века были результатом более чем вековой эволюции этого типа боевых кораблей. Они были более легкие, маневренные и быстроходные, чем все их предшественники.
"Mahonesa" - 46-ти метровый фрегат, первый из серии из шести легких фрегатов, построенный в 1789 году на верфи Махон (Менорка) по чертежам Жозефа Ромеро де Ланда. Он нес 26 12-ти фунтовых и 8 6-ти фунтовых орудий, его экипаж составлял 270 человек, а в случае войны экипаж вместе с солдатами мог быть увеличен до 400 человек.
В английских архивах сохранился чертеж фрегата Mahonesa, сделанный после его захвата англичанами в 1794 году. В совокупности с найденным отчетом, написанным через несколько дней после спуска фрегата на воду, позволило французскому издательству Ancre выполнить реконструкцию Mahonesa и издать монографию.
В этой работе вы найдёте исследование по развитию фрегатов испанского флота во второй половине XVIII века и главных героев, участвовавших в модернизации испанского флота, подробное описание постройки фрегата, а также состояния вооружения Mahonesa на дату его постройки.
Эта монография содержит всю информацию, необходимую вам для постройки качественной модели фрегата в адмиралтейском стиле. Прорисованы все шпангоуты, а также все детали, необходимые для постройки корпуса, мачт и такелажа.
Презентация монографии
Книга представлена в обтянутой синей тканью коробке размером 24x31 см и содержит:

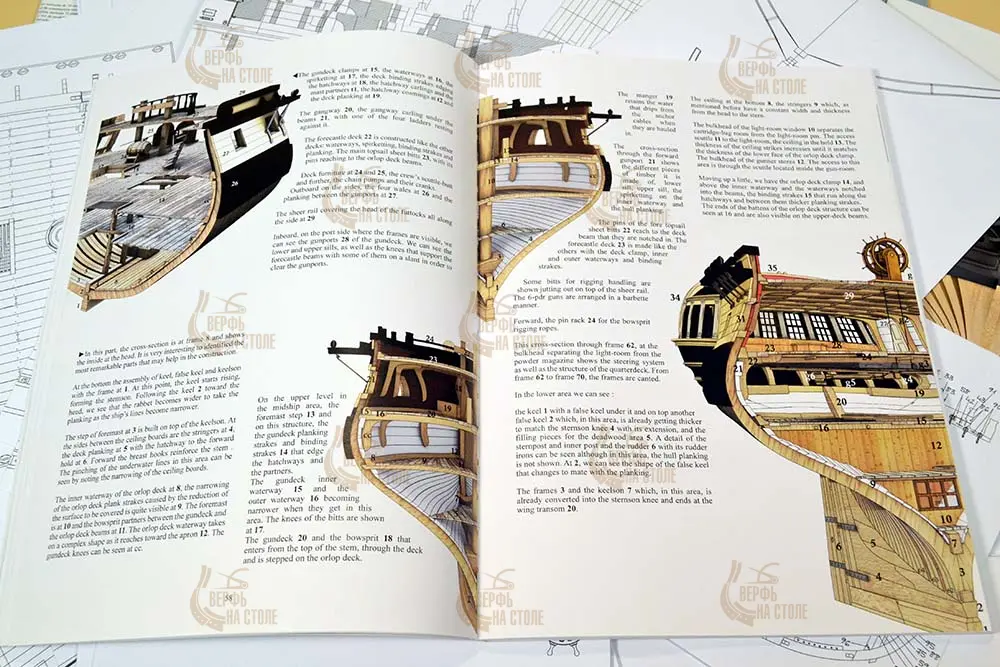

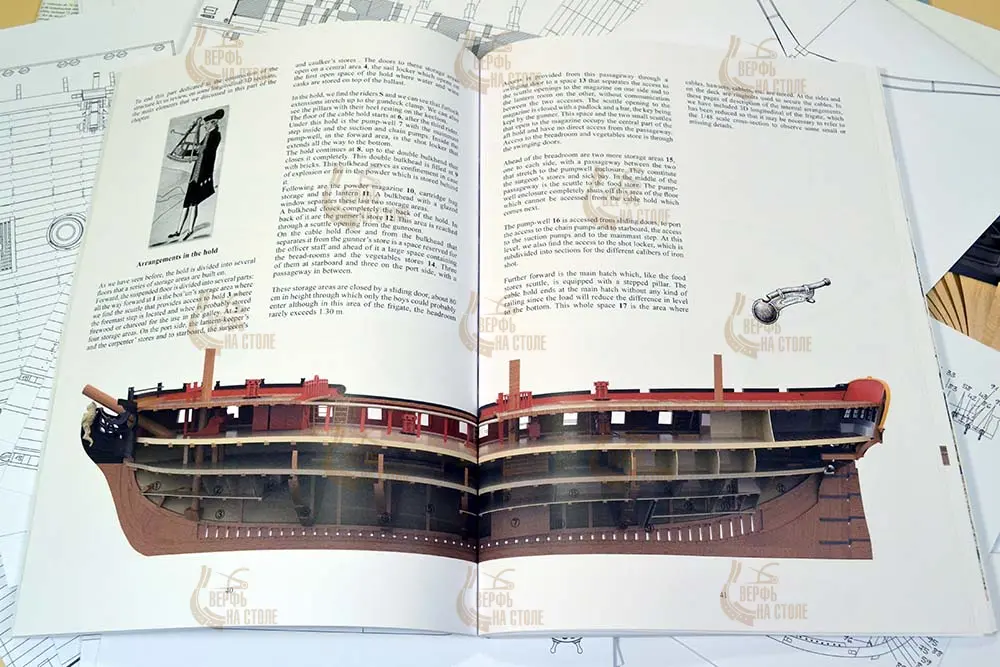

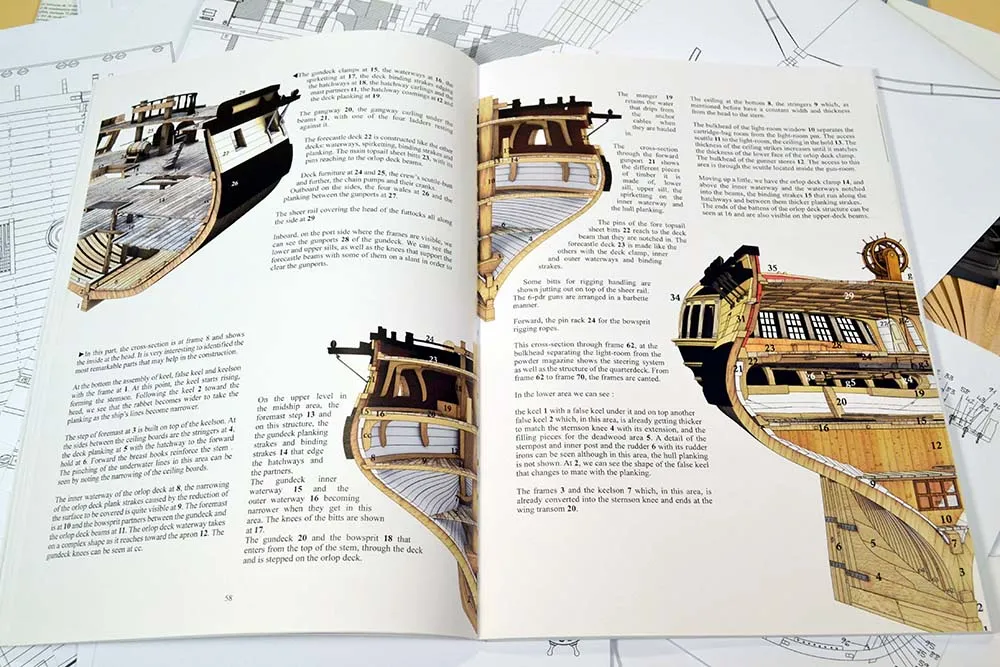

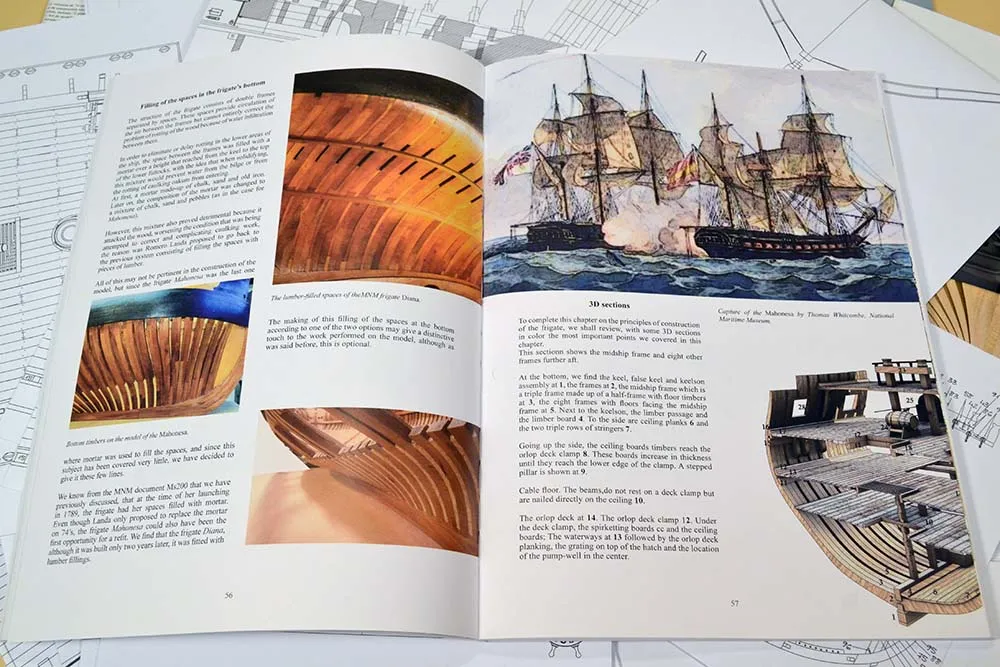

- полноцветную монографию объемом 160 страниц, которая включает в себя исторические источники, краткую историю корабля, пояснения к чертежам и такелажу, спецификации.

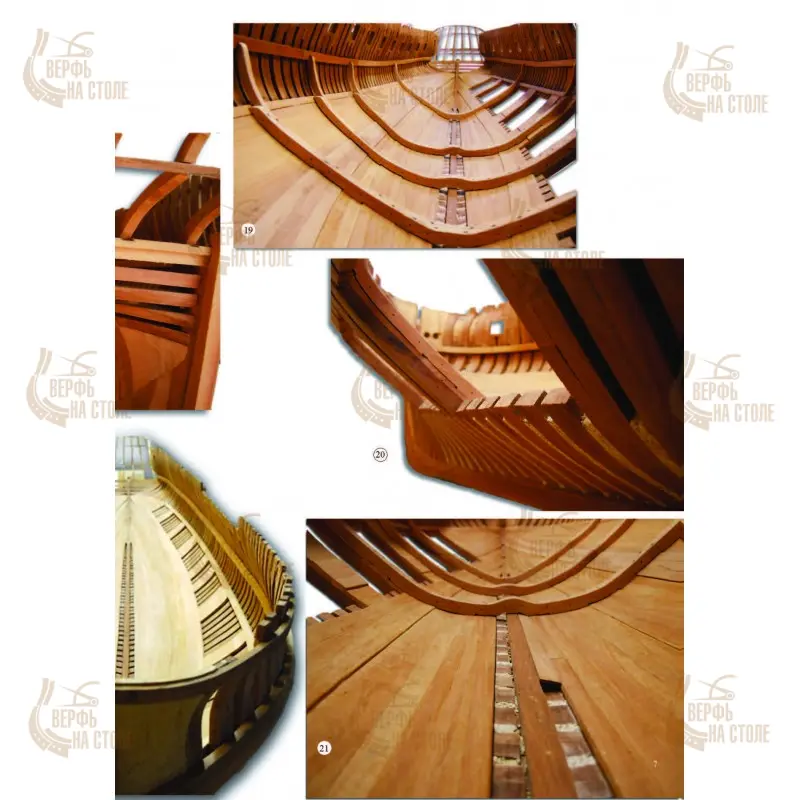

- 16-ти страничную цветную брошюру, в которой даны фотографии постройки модели Mahonesa с набором корпуса в адмиралтейском стиле.

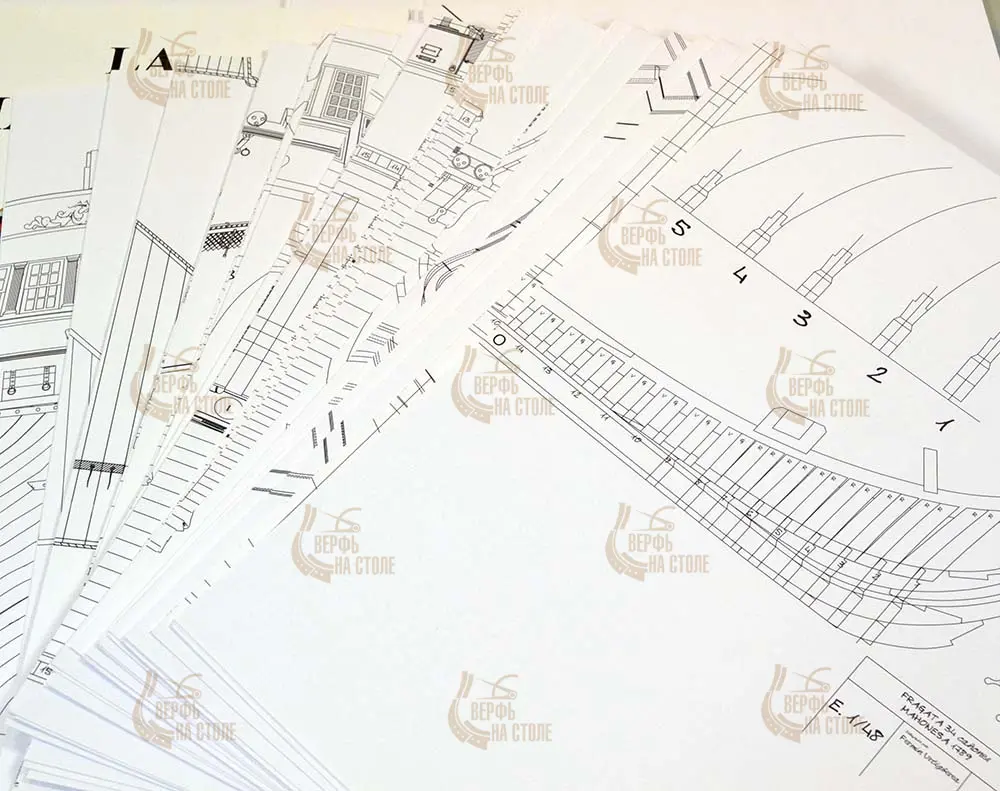

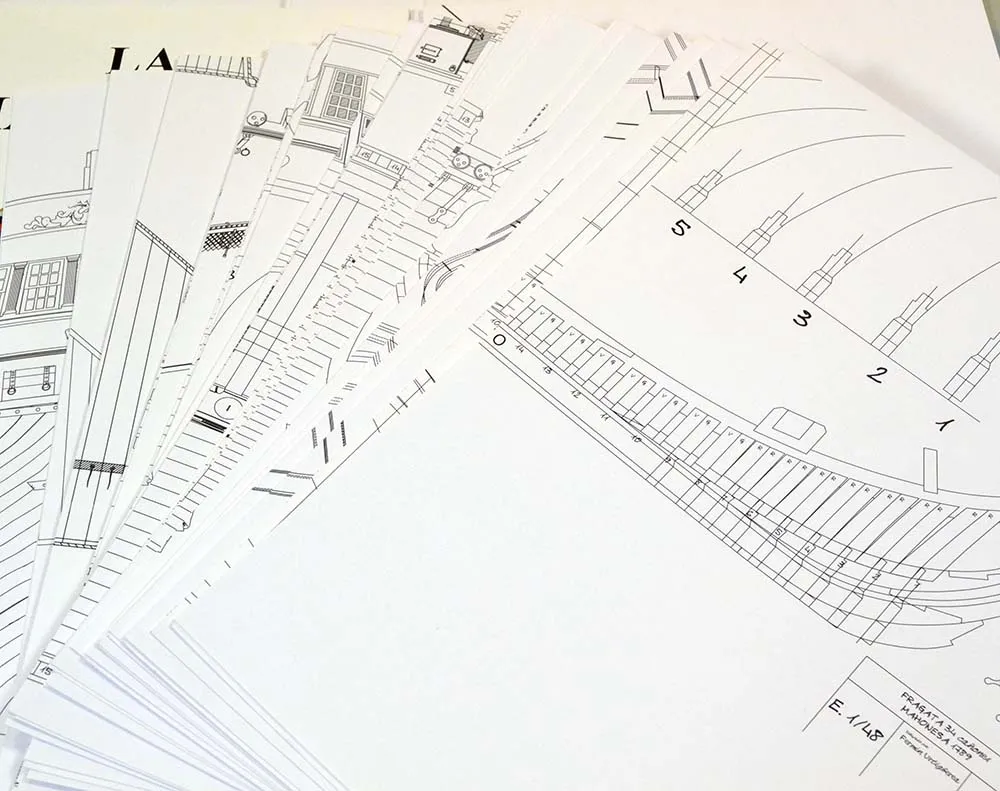

- 29 листов огромных чертежей фрегата в масштабе 1/48. При этом полная длина модели получается 143 см (длина корпуса 104 см).
Содержание монографии:
Глава I. Выбор фрегата Mahonesa для этой монографии. Исторический контекст момента, история и характеристики фрегата Mahonesa.
Глава II. Принципы конструкции. Обширная глава с подробными комментариями по процессам постройки, которые вы найдете в монографии.

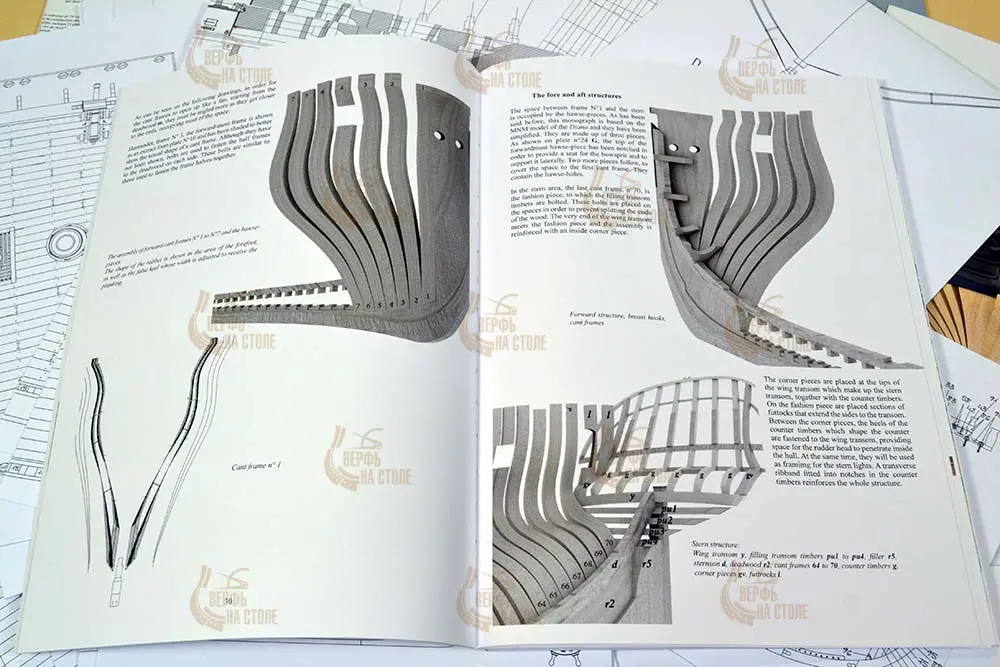

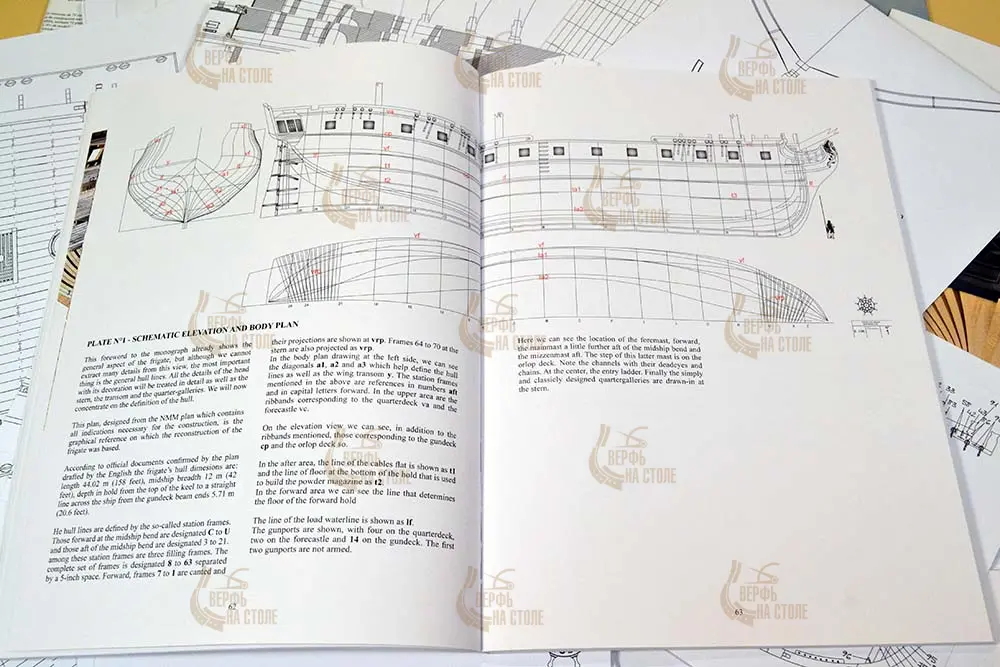

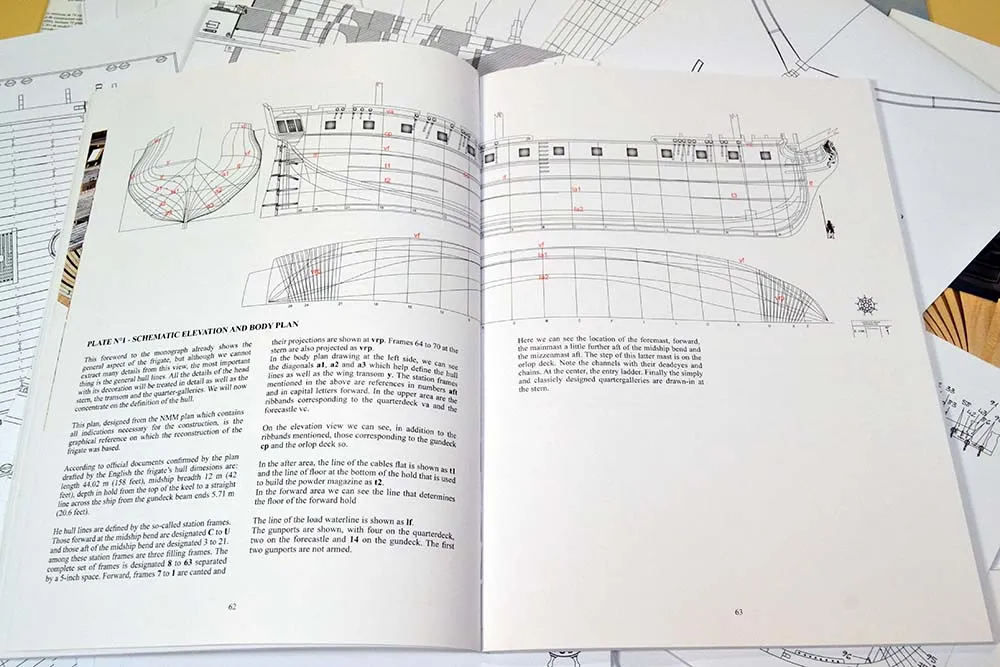

Глава III. Комментарии чертежам. В монографии даны все чертежи в уменьшенном масштабе и они подробно прокомментированы с указанием наиболее важных деталей каждого чертежа. Есть дополнительные примечания по такелажу, парусам и точкам крепления концов бегучего такелажа.
Глава IV. Спецификации пиломатериалов. В эту главу включены подробные заметки о покраске фрегата и комментарии к 64-м фотографиям постройки модели. Указаны даже размеры деталей (киля, флоров, футоксов) в сантиметрах на прототипе. К примеру, киль был сечением 35х55 см, а фальшкиль 35х10 см.
Глава V. Описание такелажа. В этой главе подробно описан полный такелаж фрегата и дополнительно дата таблица диаметров (в мм) всех снастей фрегата как для масштабов 1/36, 1/48, 1/72, так и диаметры на реальном фрегате. Так, штаг на Mahonesa был диаметром 103 мм.

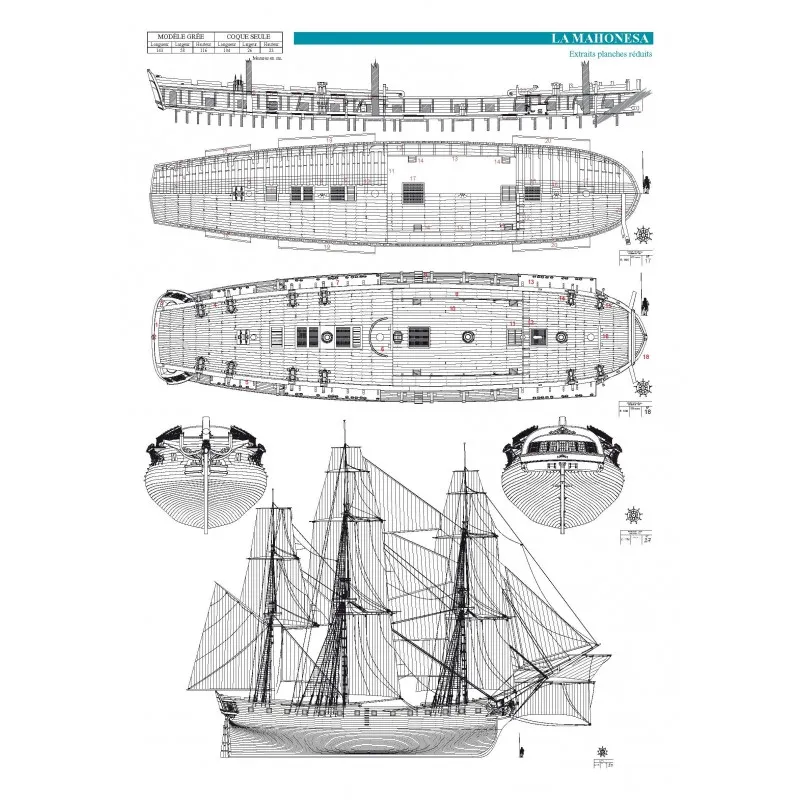

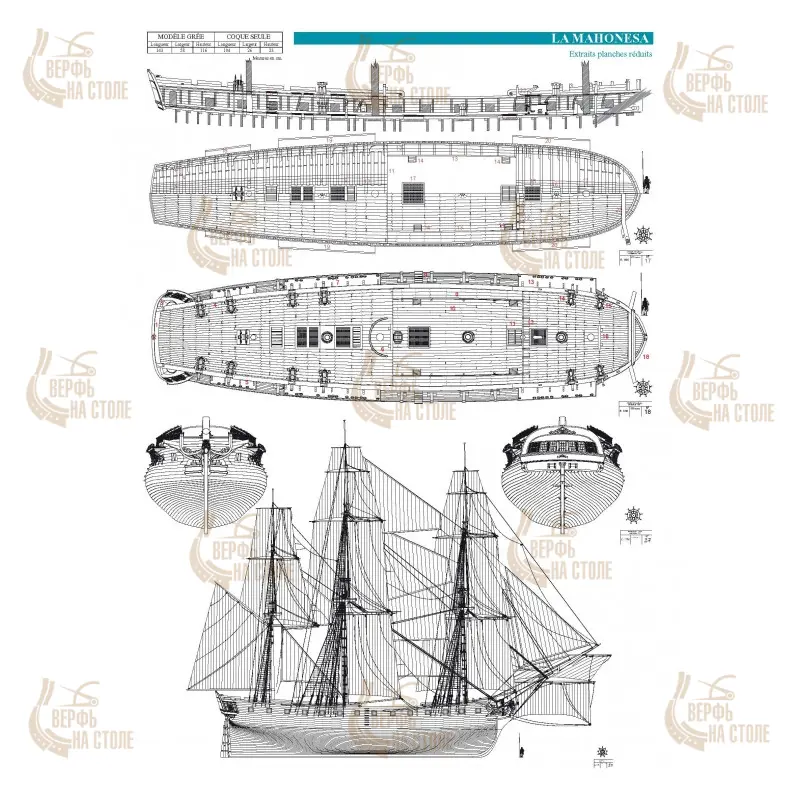

Список чертежей (листы большого формата)
Чертеж 1-2. Теория, общий вид шпангоутов
Чертеж 3. Киль, фальшкиль, конструкция фор- и ахтерштевней
Чертеж 4. Вид сбоку, шпангоуты на теоретическом чертеже
Чертеж 5-7. Шпангоуты
Чертеж 8. Поворотные шпангоуты
Чертеж 9. Поперечные сечения по некоторым шпангоутам и ридерсы

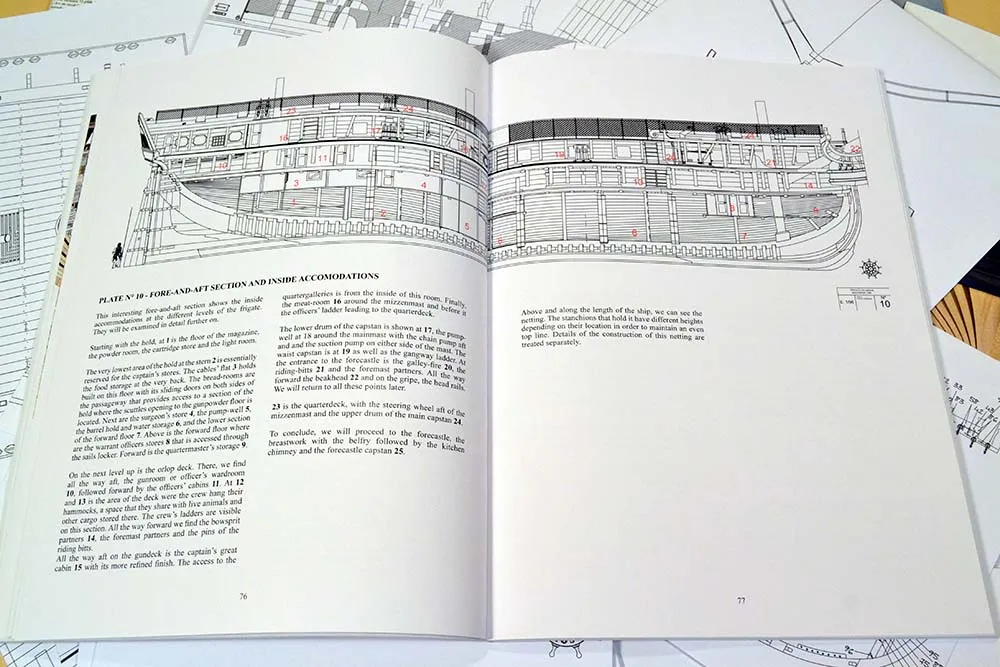

Чертеж 10. Продольный разрез и внутренние помещения
Чертеж 11. Обшивка корпуса
Чертеж 12. Продольное сечение
Чертеж 13-14. Планы трюма
Чертеж 15. Нижняя палуба
Чертеж 16. Гандек, фальшборта, размещение элементов
Чертеж 17. Квартердек и бак
Чертеж 18. Вид сверху на оснащенную палубу
Чертеж 19. Конструкция кормовой и носовой оконечностей
Чертеж 20. Корма и поперечные сечения
Чертеж 21. Бимсы и кницы
Чертеж 22. Орудия, якоря, шпиль, руслени и т.д.
Чертеж 23. Мачты и реи
Чертеж 24. Шлюпки
Чертеж 25-26. Паруса (масштаб 1/96)
Чертеж 27. Вид на корму и на нос
Чертеж 28. Укладка концов бегучего такелажа
Чертеж 29. Фрегат Mahonesa под парусами (масштаб 1/96)
Английский язык. 160 страниц книга, 16 страниц полноцветная брошюра и комплект из 29 чертежей. Формат книги 24х31 см. Монография и чертежи хранятся в папке, обтянутой тканью синего цвета с суперобложкой. Все чертежи выполнены на отдельных листах, иногда эти листы действительно огромные.
