[ANCM022] De L'Ambitieux (le trois-ponts de Tourville), 1680 + чертежи (fr) Ancre (Франция)

Эта новая работа издательства Ancre представлена в двух томах: первый том содержит текст и иллюстрации, а второй том состоит из чертежей.
Первый том: Исследование начинается представлением почти двадцатилетнего труда Кольбера (Colbert ) и его сына, в котором рассматривается концептуальная теория корабля. В контексте этого амбициозного дела мы находим попытку шевалье де Турвиля (de Tourville) в 1679-80 годах убедить Кольбера адаптировать его идеи для практического кораблестроения. На страницах этого текста, Le rendez-vous de Rochefort, (Встреча в Рошфоре), судно подробно разбирается с исторической точки зрения, и именно этот аспект является основной темой изучения. На следующих страницах мы воспользовались удобным случаем для того, чтобы дать комментарии к репродукциям всех бумажных документов XVII века, представленных в Морском музее Парижа. Мы также ссылаемся на различные манускрипты, которые полезны при изучении французской корабельной архитектуры времен Луи XIV. После этой сборки которая занимает около половины первого тома, мы переключаем ваше внимание на монографию по трехдечному кораблю M. de Tourville. Источники анализируются вместе с основным документом, редким текстом 1680 года, в котором есть подлинные чертежи, основанные на идеях Турвиля и выполненные таинственной личностью, именуемой Блайзом Пангало (Blaise Pangalo). Есть некоторая информация об этом строителе неаполитанского происхождения, который в 1680-х годах выделялся как один из известных корабельных мастеров. Чертежи в монографии воспроизведены в уменьшенном масштабе. Каждый из них сопровождается пояснениями. На следующих чертежах схематически показаны правила для проводки такелажа. Мы предоставили описание корабля в том же стиле и последовательности, как и в предыдущих монографиях: размерения по корпусу, чертежи всех элементов шпангоутов, описание внутренних элементов и оснащения корпуса, рангоута и его снастей, сам по себе такелаж и паруса. Мы утверждаем, что эта новая публикация из нашей коллекции уникальна, поскольку представляет не только трехдечный корабль, но, что более важно, показывает прекрасные свидетельства флота Луи XIV.
Второй том содержит 36 чертежей в масштабе 1:48, которые требуются для изготовления детальной модели корабля. Чертежи большого формата сложены и упакованы в папку с мягкими обложками. Как было отмечено выше, пояснения к чертежам находятся в первом томе, что позволяет изучать чертежи, не переключаясь между первым и вторым томами. Благодаря таланту и опыту Бернарда Фролиша (Bernard Frölich), была построена модель этого 80-ти пушечного трехдечного корабля, названного l'Ambitieux (Честолюбец)
Содержание первого тома:

• Поиски единой теории проектирования кораблей
• Встреча в Рошфоре 1680 г.
• Французская корабельная архитектура XVII века. Документы, хранящиеся в Морском музее
• Трехдечный корабль Тривиля

Набор из 36-ти, как всегда превосходных чертежей в масштабе 1:48 (кроме последних двух листов) включает:

• теория
• чертежи каждого шпангоута
• штевни, гаспицы, конструкция транца, шпангоуты, ватерлинии

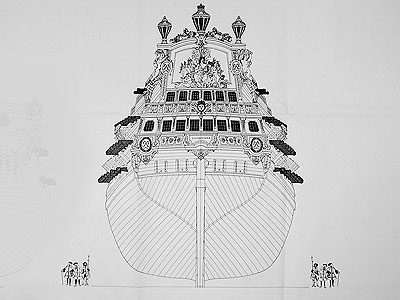

• сечения, виды спереди и сзади
• планы палуб и фальшбортов
• вид сбоку, обшивка, гальюн
• шпили, шлюпки, якоря, помпы, руль, переборки, колокольня, пушки, камбуз, трапы

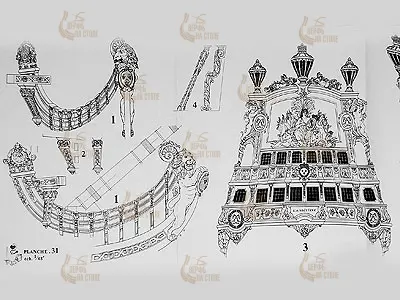

• декор
• мачты и реи
• вант-путенсы, марсы, эзельгофты
• паруса (масштаб 1:144)
• корабль под парусами (масштаб 1:72)
• цветная вставка с фотографиями модели в адмиралтейском стиле

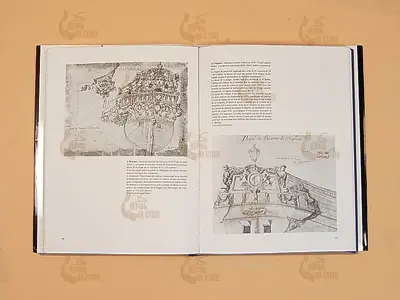

Некоторые фотографии и чертежи из книги (ссылка).

Французский язык. 195 страниц книга (1-й том) и комплект из 36-ти чертежей (2-й том). Формат книги 24х31 см. Первый том в твердом переплете с суперобложкой, а чертежи (2-й том) хранятся в бумажной папке.
