Моделист-любитель
... Чернение бронзы: Update!
22.01.201621:2022.01.2016 21:20:51
. Вернее, на самом деле чернение оказалось не глубоким и не насыщенным - бронза просвечивала. Желтый налет, это избыток серы - подумал я, а попробую-ка я добавить больше соды(поташ). Я в школе увлекался химией, но к сожалению не помню(потому и не могу, пояснить что-там получается в результате реакций). Одно знаю что черная оксидная пленка на меди и её сплавах - это сульфид меди: Cu2S. То есть сера (в серной печени) нужна для самого оксида, а поташ являясь сильной щелочью служит катализатором(ни в коем случае не претендую на истину - это чисто мой домыслы). Так вот добавил я соды в раствор, и повторил все сначала - результат превосходный. Нагреваем посильнее(60-75 град.) и обильно поливаем(лучше окунать - но это не мой случай). Если в составе медного сплава большое количество меди - то цвет получается глубокий черный с синевой. Т.е гальванически нанесенная медь - будет прям то что надо! После остывания деталь хорошо промыть водой - покрытие стойкое, процарапать можно только чем нибудь острым. Натираем маслом - и получаем вид оружейной стали. Я ниже добавлю фото моих результатов, но с оговорками:
1. Не стояло задачи добиться глубокого и равномерного черного цвета, нужно было просто состарить(иначе пришлось бы снимать и второй винт, а это гиммор)
2. Цвет у меня получился неравномерный, по причине неравномерного прогрева ввиду изрядной массивности.
3. Не имел возможности окунуть в раствор.

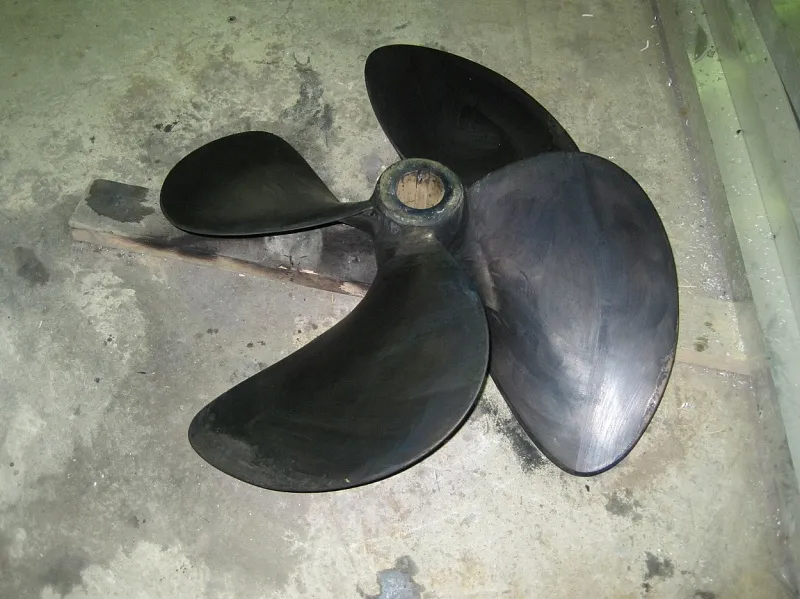

4. Я не умею фотографировать с правильной цветопередачей(поэтому по фото особо и не поймешь - что там за цвет)
Вывод - серная печень готовиться в пропорциях 2ч серы к 3ч калия углекислого(можно соды пищевой). Метод вполне жизнеспособный с неплохим результатом.
Еще попробую, в дальнейшем лить пушки из алюминия с дальнейшим анодированием в растворе серной кислоты с последующей окраской в анилиновом красителе - тут результат гарантирован, но технически все гораздо сложнее и дороже.
Благодарю что дочитали, надеюсь окажется полезным.
Всем желаю творческих успехов!
Мой опыт чернения бронзы.
21.01.201620:4621.01.2016 20:46:30
Но зато есть наработки на будущее
По роду деятельности , мне приходится сталкиваться с бронзовыми гребными винтами.
И вот один из клиентов(капитан) - пожелал скрыть следы
Поясню: после наплавки недостающих фрагментов (иногда до 1/3 площади лопасти) и последующей шлифовки/полировки
винт блестит и сверкает - обычно от этого, заказчики "прутся", но не в этот раз. Да и наплавку видно, она отличается по цвету. В общем надо было придать винту вид, как будто он из воды - окисленный, бурого цвета - т.е. "состарить".
Серная печень(не не ливер, от глагола "печь";), серная мазь или как там её ещё называют: купил в магазине хим. реактивов - карбонат калия(поташ) - 129р за кг. и серу - 95р за кг.. Смешал в равных пропорциях(грамм по 50, каждого), насыпал в склянку и нагрел. Расплавилось, закипело, снял с огня - получилась ноздреватая масса, с трудно-описуемым цветом
(делать исключительно под вентиляцией или на открытом воздухе - ядовито!!! и запах аццкий). После остывания все что получилось, растворил в 0,5л воды(теплой), налил в баклажку с распылителем - чтобы окунуть винт в это варево - пришлось бы готовить целую бочку "зелья". В результате ряда экспериментов, в первую очередь для того чтобы получать результат в кратчайшие сроки. Если просто поливать бронзу, то процесс окисления/старения займет,на мой взгляд пару дней... а вот если нагреть деталь градусов до 60-70 и окунуть или облить, то результат мгновенный(вентиляция!!!).Получается черный цвет.... однако..... да иссиня-черный цвет с фактурой металла, но не выглядит как оружие, как вороненная сталь. Я вижу черно-бурую бронзу. вероятно у меня требования высокие, возможно. Артиллерию на своих моделях(когда до этого дойдет) так чернить вряд ли буду. Есть правда, одно но: заметил что более правдоподобный/нужный цвет получается там где больше меди, я наплавлял присадкой CuSi - вот именно эти части получились хорошо. Если буду лить пушки из этой присадки - то может и чернить буду серной печенью.
А так нацелен на гальванику, все понятно все получится. Есть только один нюанс - расчет площади поверхности, чтобы обеспечить/не превысить необходимую плотность тока. Вариант: катодировать мелкие детали(а они у нас мелкие) - в связке. Оптом, так сказать.
P.S. фото добавлю завтра.
