Изготовление наборного корпуса адмиралтейской модели
Теги: адмиралтейская модель, корпус
Один из способов изготовления настоящего наборного корпуса.
Этот способ требует предварительного создания специального стапеля из твердой и ровной фанеры. Стапель состоит из основания (базы), на котором на нужной высоте фиксируется форма-шаблон в виде отрицательной проекции горизонтального сечения корпуса модели на этой высоте (т.е. в этой форме-шаблоне вырезано отверстие по форме горизонтального сечения корпуса) с вырезами под шпангоуты. Выбор высоты сечения зависит от формы корпуса и вашего опыта. Можно рекомендовать высоту наибольшей ширины мидельшпангоута.

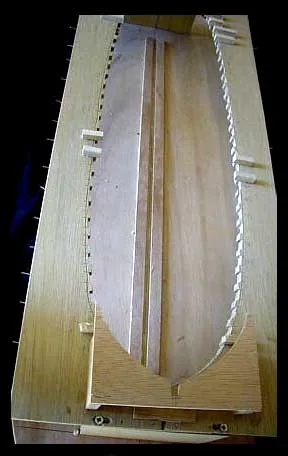

![]() | Общий вид стапеля |
![]() | На основании устанавливаем две параллельные рейки для будущего киля. Дополнительные формы-шаблоны в носовой и кормовой части в дальнейшем сильно упростят изготовление корпуса. |

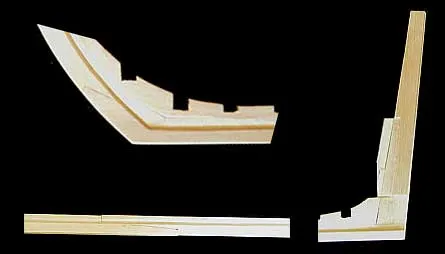

![]() | Затем делаем киль, форштевень и ахтерштевень. |
![]() | Вырезы под шпангоуты. |
![]() | Устанавливаем их на стапель. |

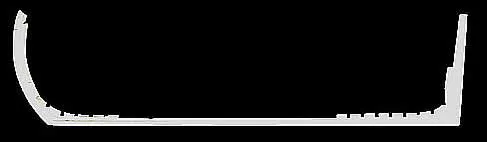

![]() | Необходимо очень точно установить киль и штевни, т.к. от этого зависит вся остальная работа. |
![]() | |
![]() | Теперь надо вырезать элементы будущих шпангоутов. Необходимо оставить небольшие припуски для дальнейшей обработки и подгонки, но не через чур большие, чтоб не тратить много времени на их обработку. Кроме того, нужно сделать запас по высоте каждого шпангоута 10-15 мм (это пригодиться в дальнейшем). |
![]() | Для переноса контуров с бумаги на дерево можно использовать копирку, кальку, принтере и даже ксерокс :) Поступайте как вам удобнее. |

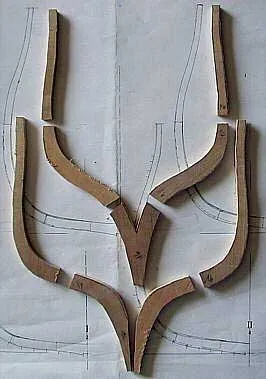

![]() | Каждый шпангоут будет состоять из двух слоев, имеющих одинаковый профиль, но разрезы в разных местах (как на реальном прототипе). |

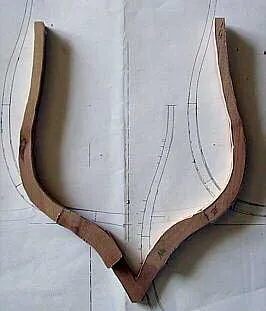

![]() | Надежно склеиваем оба слоя шпангоута. |
![]() | Обрабатываем шпангоут для придания ему точного профиля и затем устанавливаем его на киль. |
![]() | |
![]() |
По материалам сайта http://gabierschimeriques.free.fr/modelisme/
