Держатели для обработки щек блоков

При изготовлении блоков для придания исходной заготовке оконечной формы блока возникает необходимость использования различных держателей.
Держатель должен надежно фиксировать блок, но при этом не повреждать его. Известно множество конструкций вполне удобных зажимов, которые очень неплохо работают и весьма удобны при изготовлении блоков. Но при изготовлении полнофункциональных блоков с металлическими шкивами ни одна из распространенных конструкций меня не удовлетворила.

Особенности обработки блоков такой конструкции следующие:

  • наличие сквозного шкивного паза позволяет ухватиться только за боковины щек. Металлические зажимы различных конструкций обычно наносят блоку уродливые повреждения;
  • так как блоки такой конструкции обычно клееные, то зажим должен не просто надежно держать блок, но и не допускать разлома по месту склейки при обработке.

В результате были изготовлены и успешно применены зажимы из обычных деревянных бельевых прищепок. Древесина прищепок несколько мягче, чем материал блоков, поэтому никаких следов держатель не оставляет. Изготавливаются держатели следующим образом:

  • торец прищепки обрезается вровень;
  • на торце сверлом, а лучше бором делается отверстие, по диаметру равное ширине блока, или даже несколько меньшее, а по глубине примерно половина толщины блока;
  • затем, для удобства обработки щек блока, торец затачивается под углом 30-40 градусов.

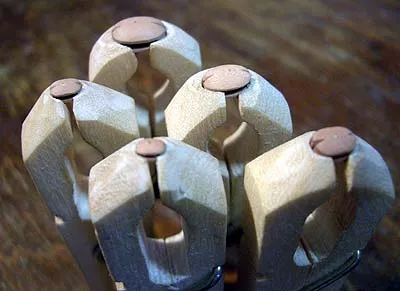

Готовые держатели

Рис. 1. Готовые держатели.

На фото показаны держатели с уже изготовленными блоками.

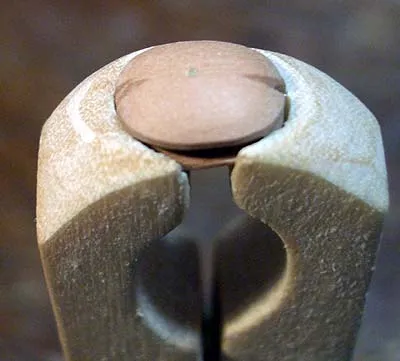

Держатель с закрепленным в нем блоком

Рис. 2. Держатель с закрепленным в нем блоком.

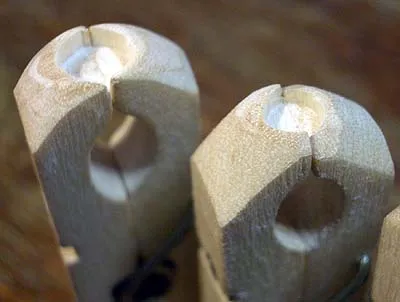

Веселая семейка

Рис. 3. Веселая семейка.

Подобные держатели также могут использоваться для остропки и отакелаживания блоков, хотя желательно отверстие под блок сделать так, чтобы блок был зажат не поперек зажима, а вдоль.



c Дмитрий Лучин, 2005
c www.shipmodeling.ru
