[ANCM077-DRW] Чертеж корабля Saint Philippe, 1693, масштаб 1:72

Этот комплект чертежей французского издательства Ancre посвящена одному из самых известных кораблей флота Людовика XIV. У Saint Philippe нет ауры корабля Soleil Royal, построенного в Бресте в 1669 году и считавшегося самым великолепным кораблем Франции XVII века. Имя Saint Philippe связано с битвой при Барфлере (1692 год), во время которой мощью своих орудий он сдерживал английский флот в течение дня и погиб на следующий день под натиском врага.
Фактически Saint Philippe неизвестен широкой общественности. Это связано с широко распространенным историческим заблуждением о том, что флот Людовика XIV, ужасно ослабленный после катастрофы в Хауге 29 мая 1692 г., стал небоеспособным.
Реальность такова: Франции хватило всего три года, чтобы встать на ноги. За это время было спущено на воду 30 кораблей, в том числе 12 кораблей I ранга (от 90 до 100 орудий), что обеспечило французскому флоту мощь, не имеющую себе равных и дало возможность отомстить англичанам и голландцам.
Новый Saint Philippe, построенный в Тулоне в 1693 году под руководством Франсуа Кулона, имел хороший послужной список под командованием выдающихся офицеров. Он особенно отличился в битве при Велесе-Малаге в 1704 году.
Немногочисленные исследования, посвященные военно-морскому флоту Людовика XIV, престиж, окружающий исследуемый корабль, обилие графической информации и многочисленных пояснений, делает эти чертежи бесподобными.

43 больших чертежа (основной формат листов примерно 90х60 см). Везде, если не указано иное, масштаб 1:72. При этом масштабе длина модели получается 105 см, длина корпуса 86 см.

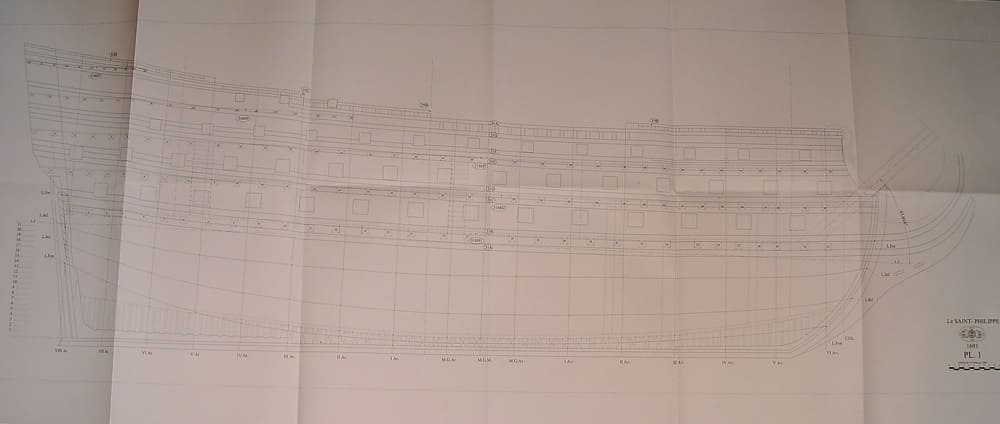

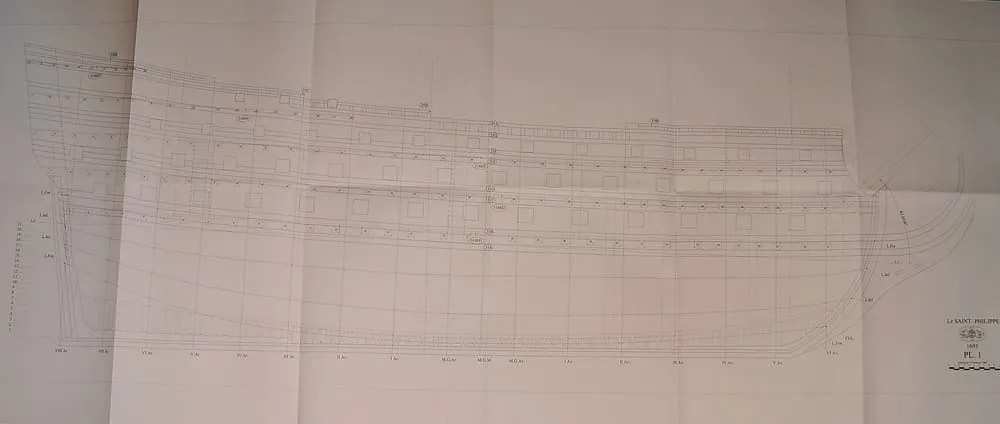

  • чертеж 1: Продольных схематический чертеж корабля;
  • чертеж 2: Теория;
  • чертеж 3: Теория (шпангоуты);

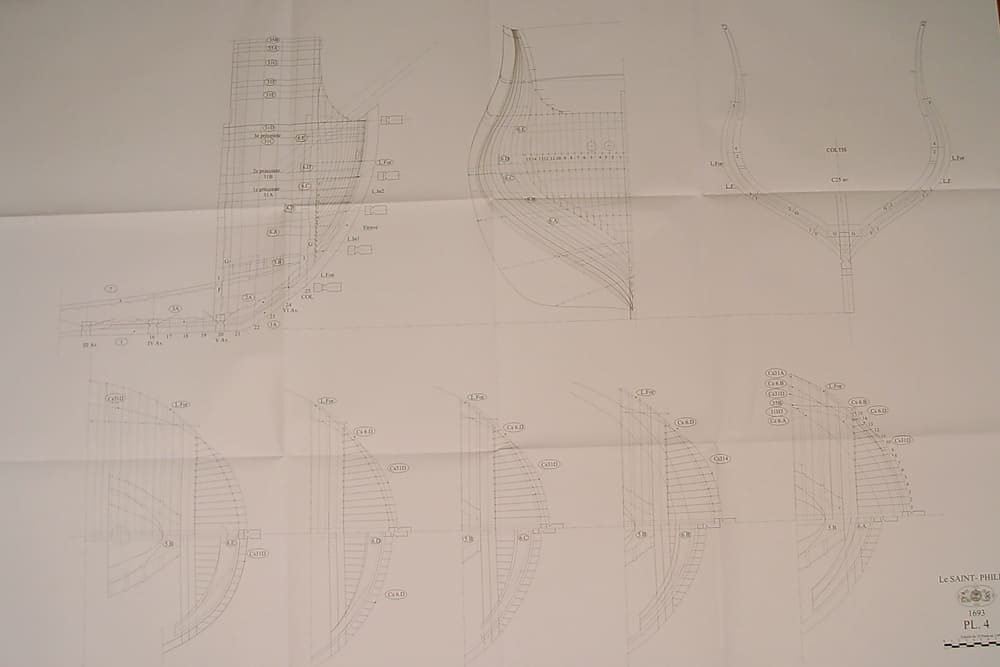

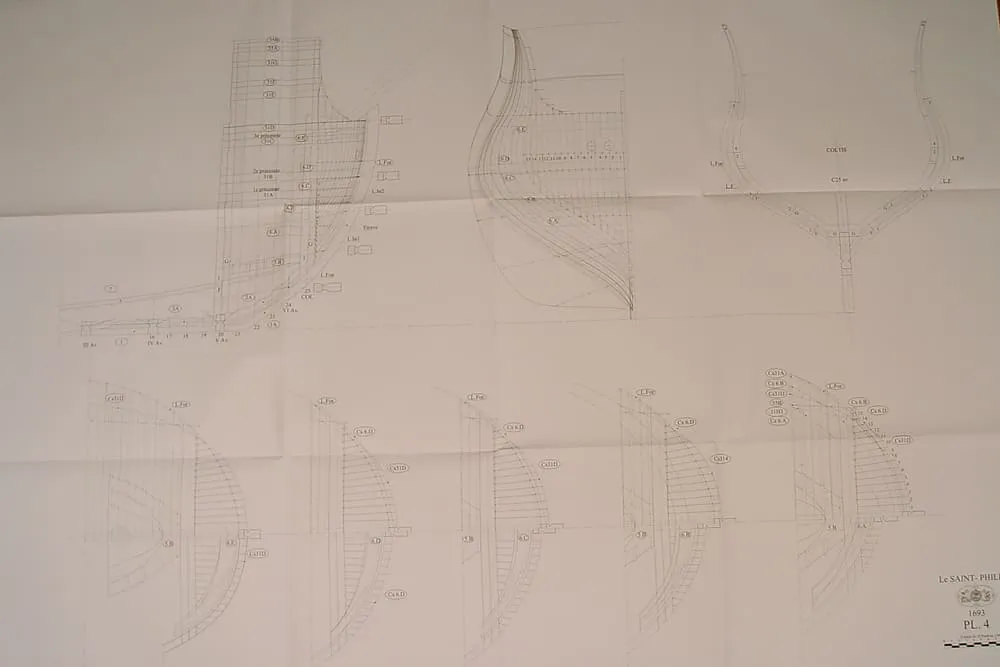

  • чертеж 4: Конструкция носовой части;

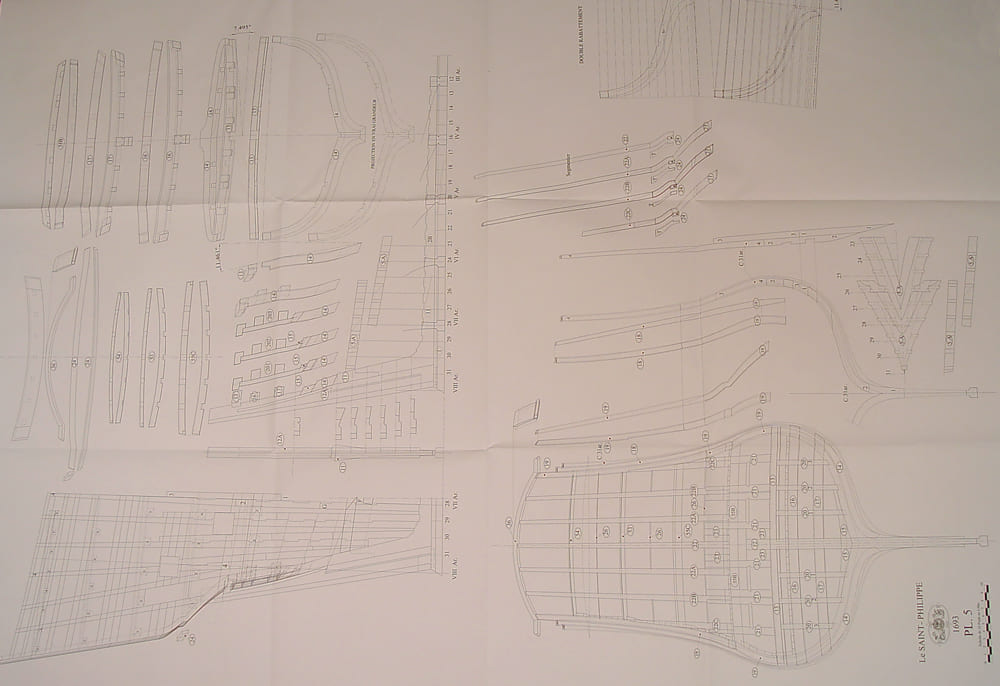

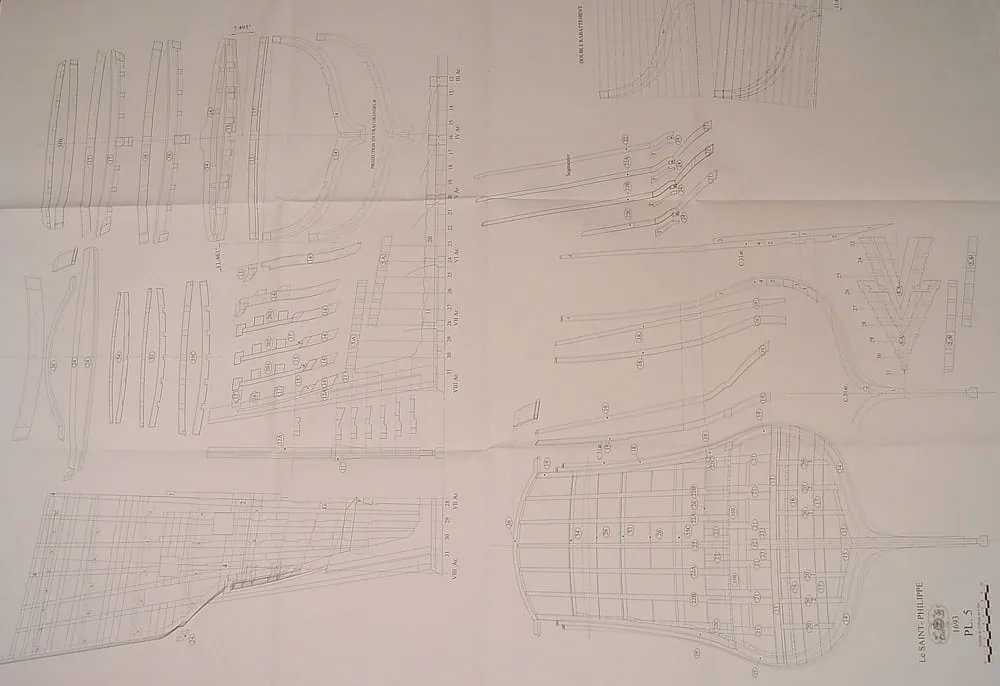

  • чертеж 5: Конструкция кормы;
  • чертежи 6-14: Чертежи шпангоутов;

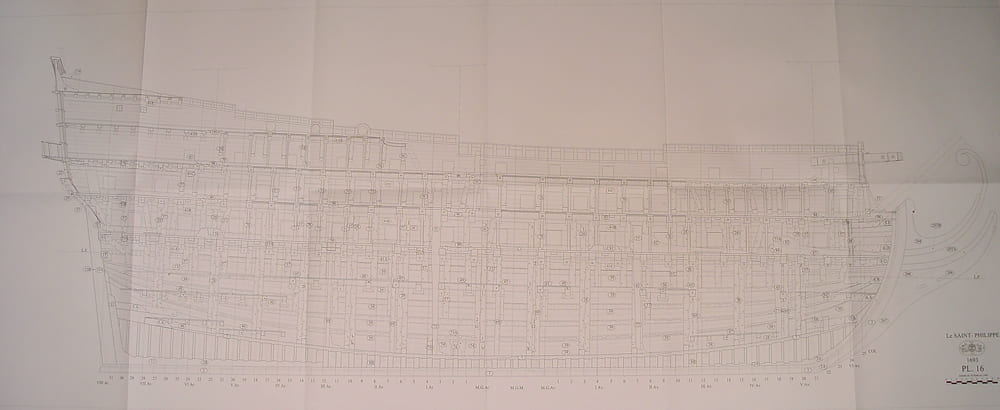

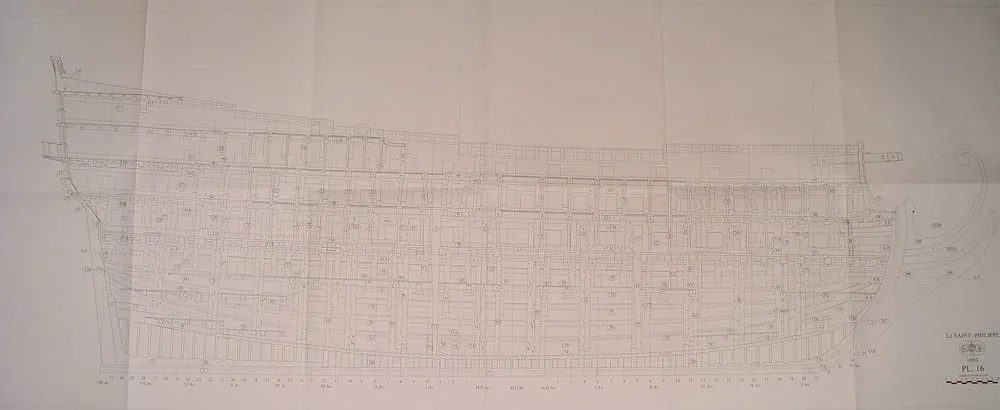

  • чертеж 15: Продольный чертеж деревянного силового каркаса;
  • чертеж 16: Продольный разрез без интерьеров;
  • чертеж 17: Продольный разрез с интерьером;
  • чертеж 18: Поперечные сечения в корму, начиная от VI шпангоута;

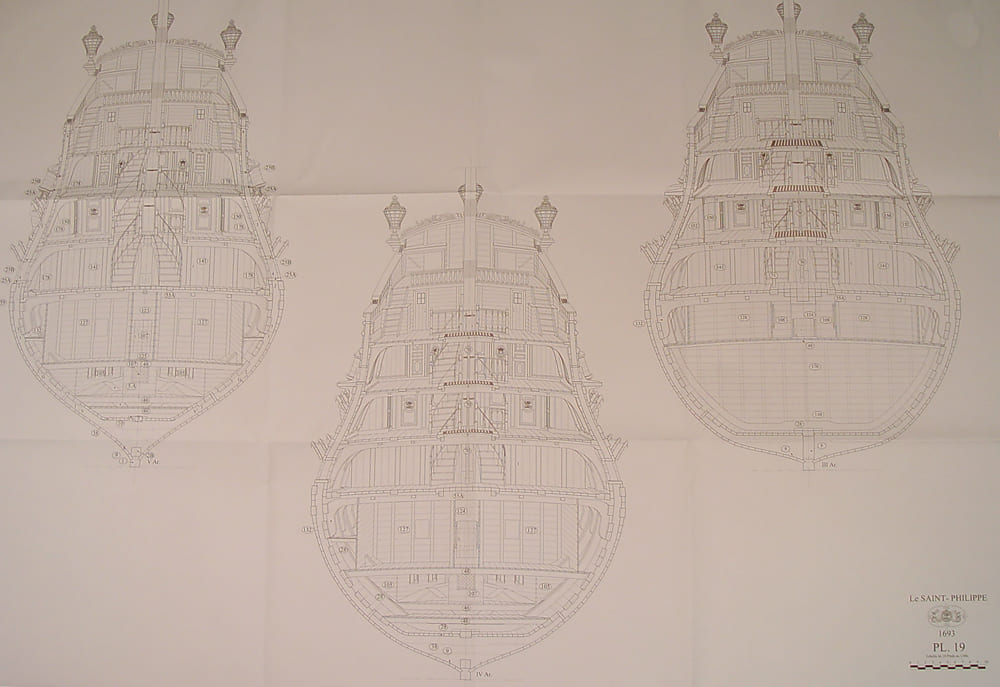

  • чертеж 19: Поперечные сечения от III до V кормового шпангоута;
  • чертеж 20: Поперечные сечения от миделя до II кормового шпангоута;

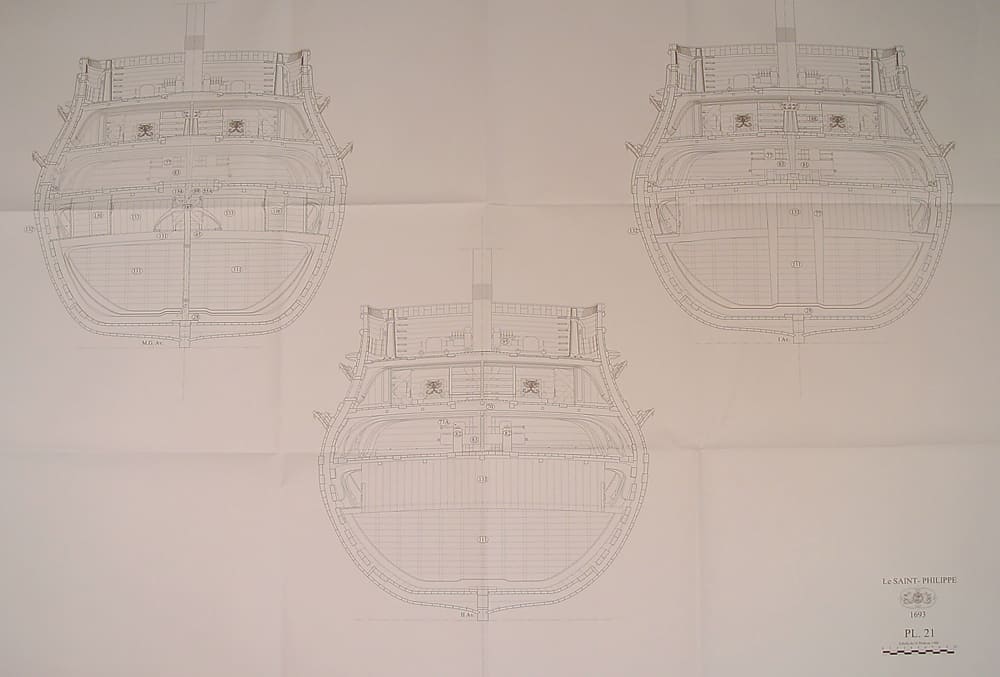

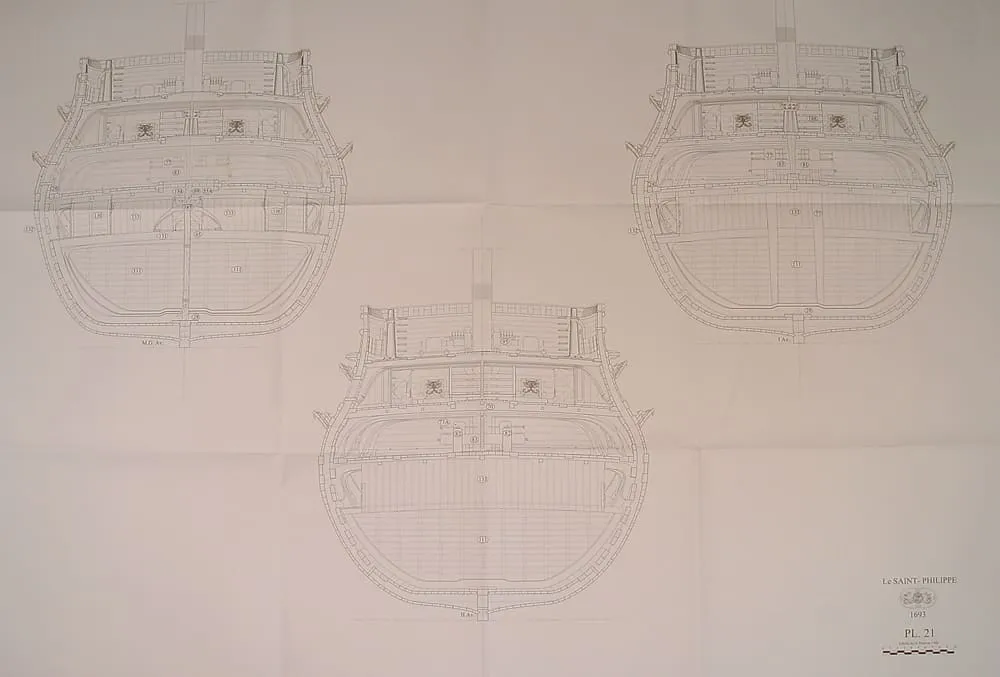

  • чертеж 21: Поперечные сечения от миделя до II носового шпангоута;
  • чертеж 22: Поперечные сечения от III до V носового шпангоута;
  • чертеж 23: План трюма;
  • чертеж 24: Устройство трюма и орлоп-дека;
  • чертеж 25: Деревянная структура первой батарейной палубы;

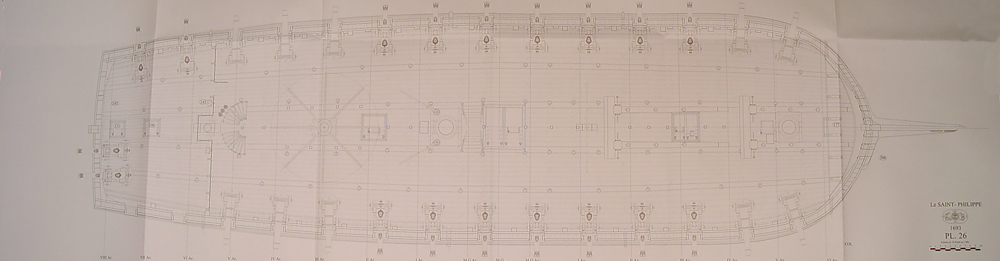

  • чертеж 26: Чертеж первой батарейной палубы со всеми ее элементами;
  • чертеж 27: Деревянная структура второй батарейной палубы;
  • чертеж 28: Чертеж второй батарейной палубы со всеми ее элементами;
  • чертеж 29: Деревянная структура третьей батарейной палубы;
  • чертеж 30: Чертеж третьей батарейной палубы со всеми ее элементами;

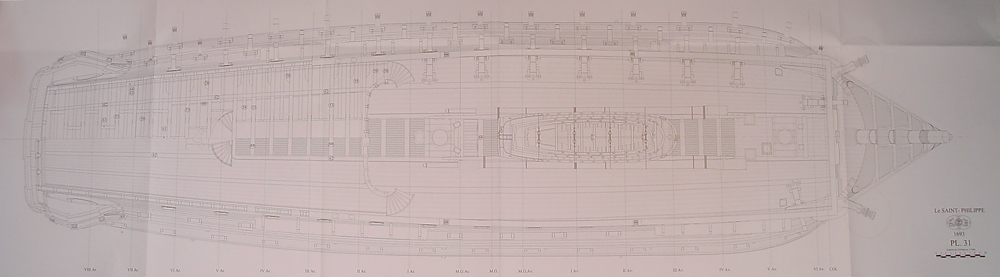

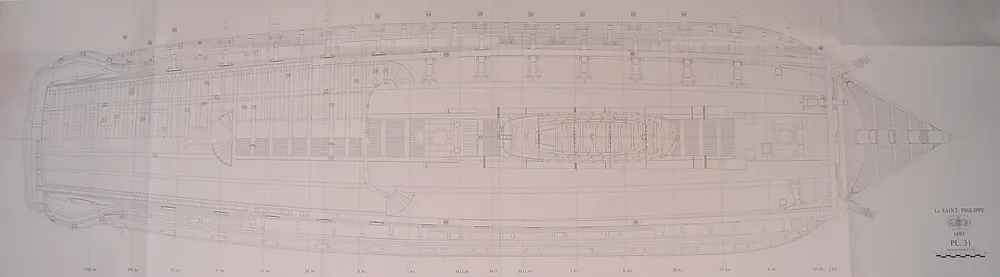

  • чертеж 31: Деревянная структура квартер-дека;
  • чертеж 32: План жилых помещений квартер-дека и деревянная структура юта;

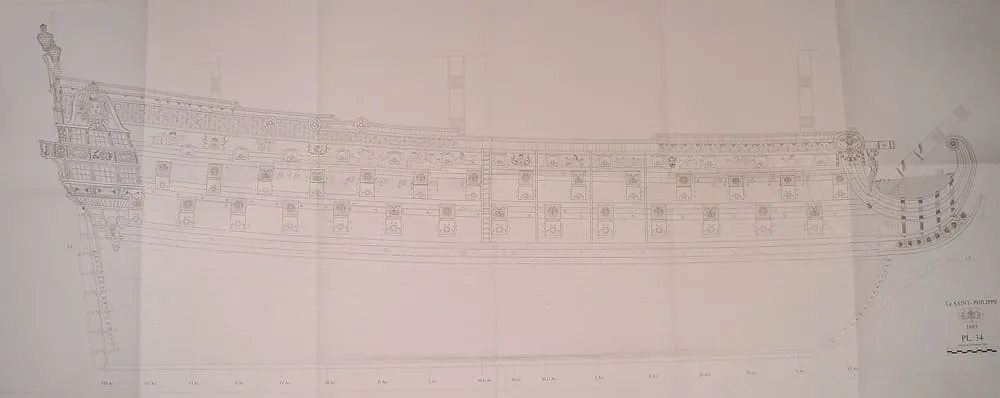

  • чертеж 33: Вид сбоку на обшитый корпус;

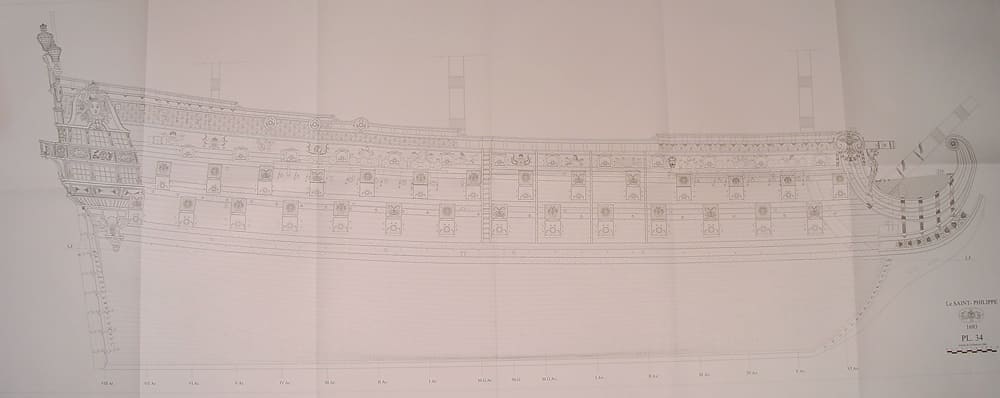

  • чертеж 34: Вид сбоку на декор корпуса;
  • чертеж 35: Корма и квартер-галереи;
  • чертеж 36: Декор кормы и носовой части;

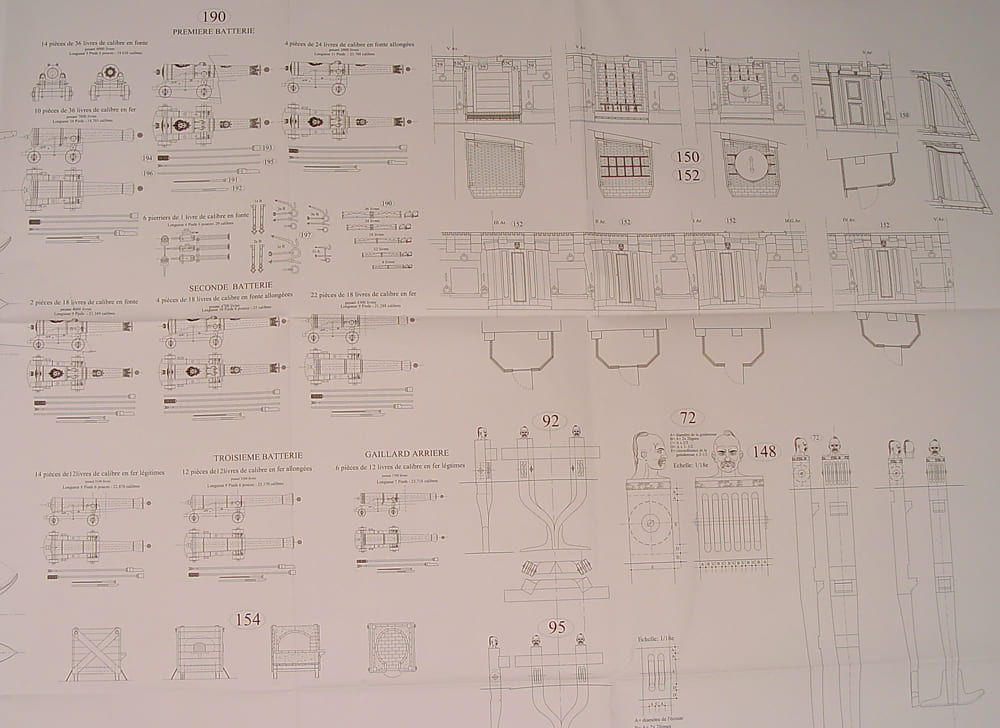

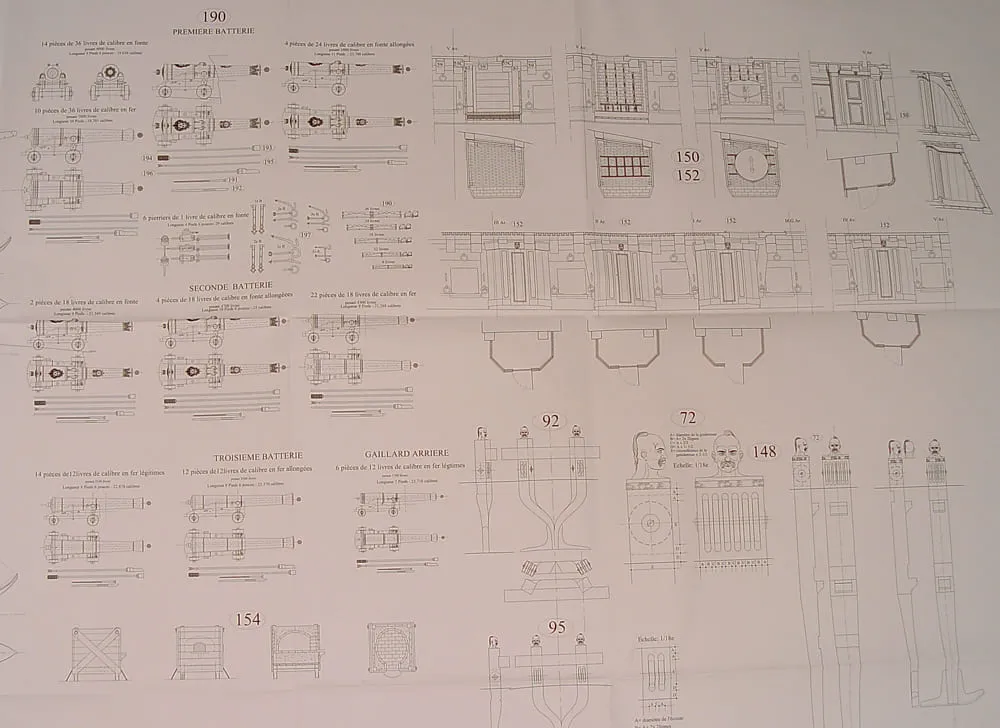

  • чертеж 37: Артиллерия, якоря, камбуз;
  • чертеж 38: Руль, шпиль, фонари, трапы, кнехнты;
  • чертеж 39: Люки (1:100), баркас, шлюпки, руслени;

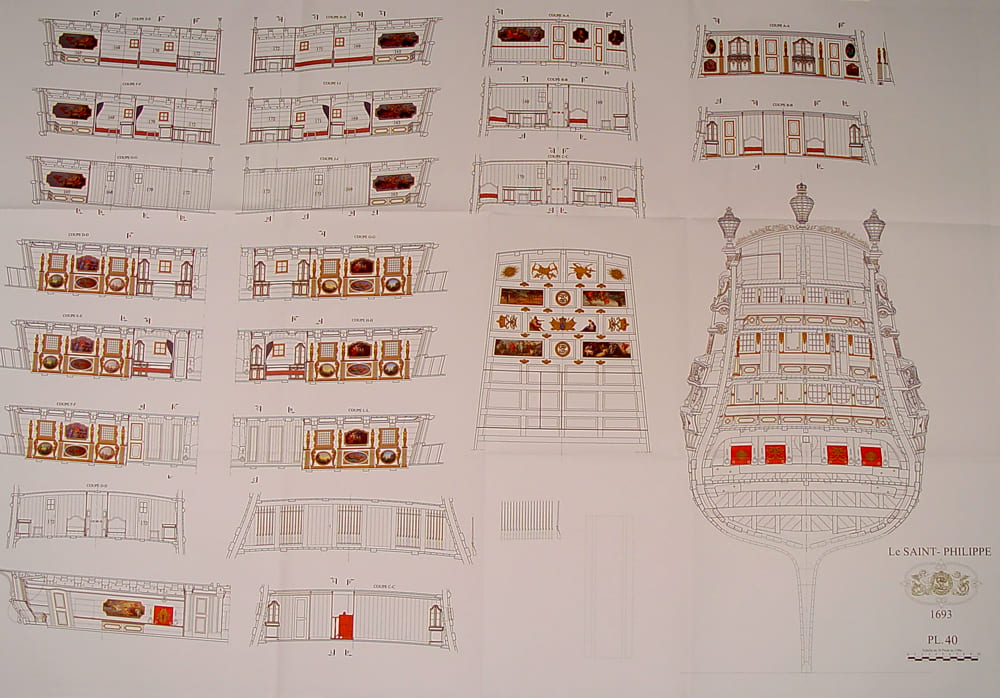

  • чертеж 40: Отделка и обстановка помещений (цветной чертеж);
  • чертеж 41: Грот-мачта;
  • чертеж 42: Фок-мачта;

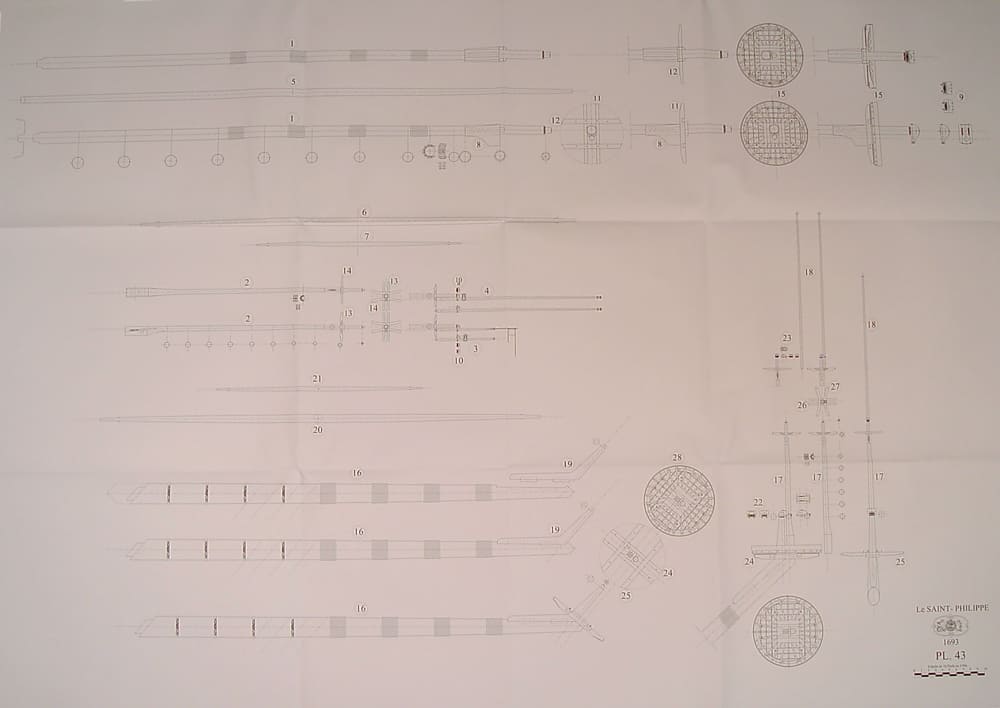

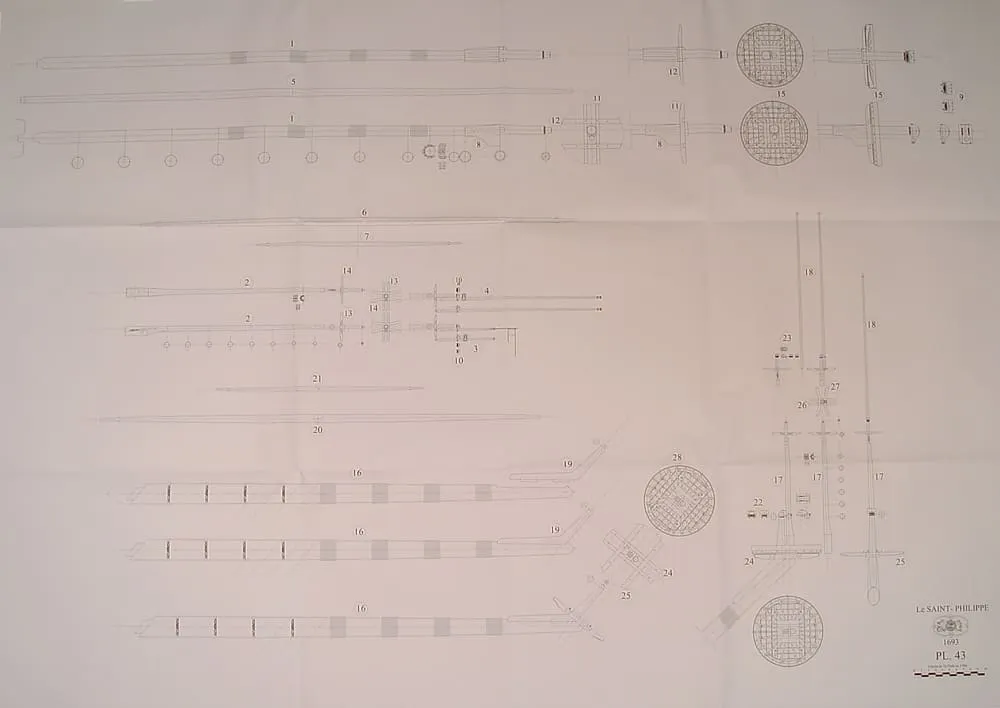

  • чертеж 43: Бизань и бушприт.

Как правило, на одном листе располагаются два чертежа. Поэтому в комплекте не ищите 43 листа. Листов всего 23.
