Парусник San Juan Nepomuceno. Модель фирмы Artesania Latina. Второй слой планок, пушечные порты и украшения. Фото 2-05

Теги: Artesania Latina, AL22860, 74-пушечник

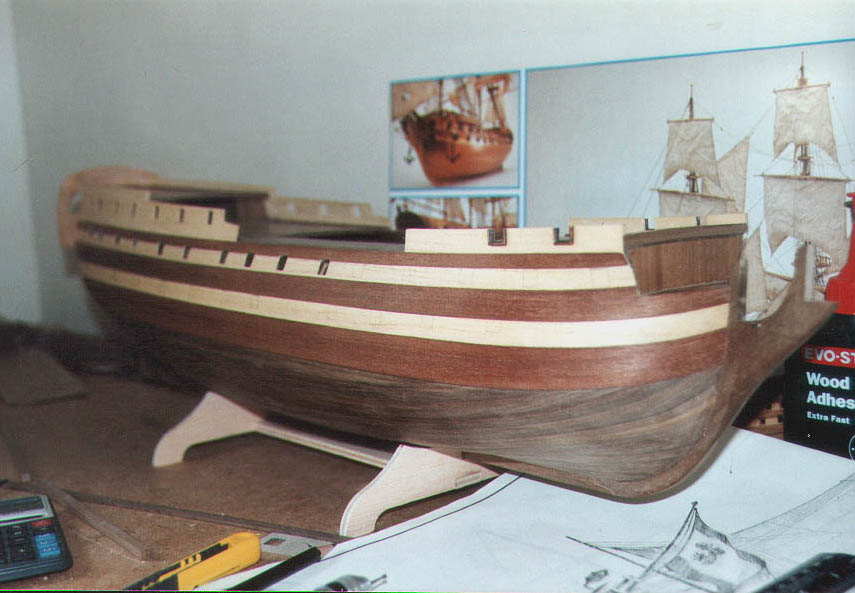

Рис. 20: Корпус полностью отшлифован, форштевень и киль приклеены и я делаю отверстия для орудий.

В наборе деталей они называются 'амбразурами /loopholes/'.Для каждого отверстия его положение перенесено с чертежей. Только будьте осторожны - в отличие от других прилагаемых чертежей, симпатичный вид сбоку начерчен не в натуральную величину. Непосредственными измерениями я посчитал, что каждая величина на чертеже должна быть умножена на 1,15. Также заметьте, что эти шесть 'амбразур' на каждом борту на уровне нижней батарейной палубы должны обязательно не попасть на шпангоуты, так как там позже будут установлены пушки на лафетах.
Отверстия сделаны маленькой дрелью с зубным бором. Более подробно об этом позже.
