Обзор постройки яхты "Нева"(проект временно заморожен).
...
29.05.201618:4629.05.2016 18:46:34
Пока корабль все еще на стапеле... Уже двое детей пока нет возможности продолжить сборку. Спасибо всем за критику и советы:-) Надеюсь вернуться к любимому занятию вскоре. Спасибо админам, что не удаляете блог, хотя я и не захожу в него.
Штурвал, якоря, брашпиль, перила ...
19.06.201212:1619.06.2012 12:16:33
Жизнь полна трудностей и не всегда удается сделать то, что хочется... Вот то, что за все это время удалось сделать.
Штурвальное колесо вырезал из фанеры.
Рукоятки традиционно сделаны из зубочисток. Вот, собственно, что получилось.
Насколько я понял, канаты или цепи, управляющие пером руля на оригинале находились в закрытой тумбе. Вот, собственно так и сделал, покрыв это дело лаком.
Навесил и перо руля.

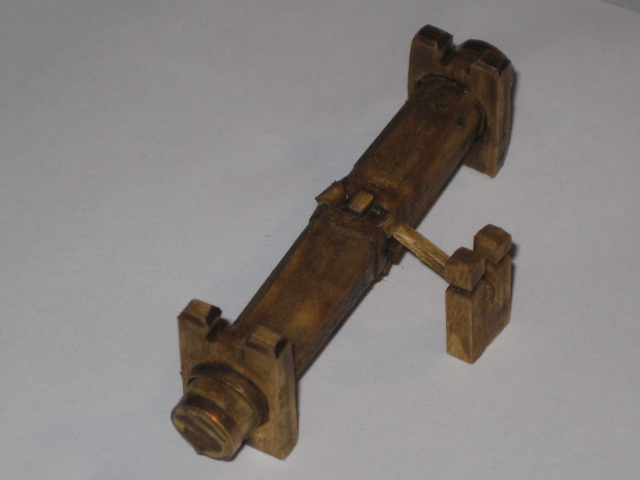

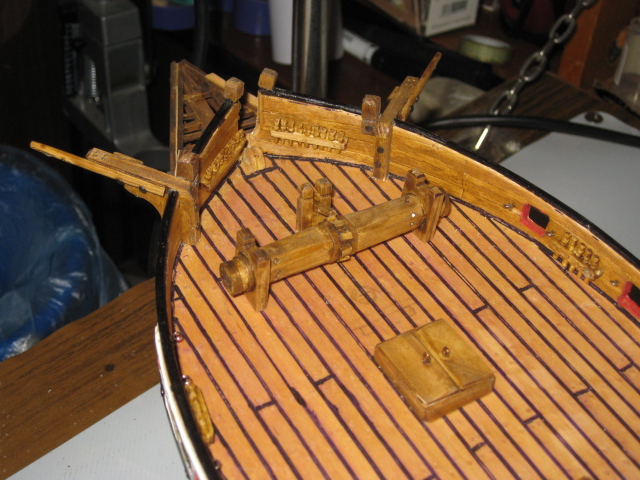

Немного корявенько, но все же сделал брашпиль. Пока что без якорного каната. Не судите сильно строго, я можно сказать новичек в судомоделизме.)

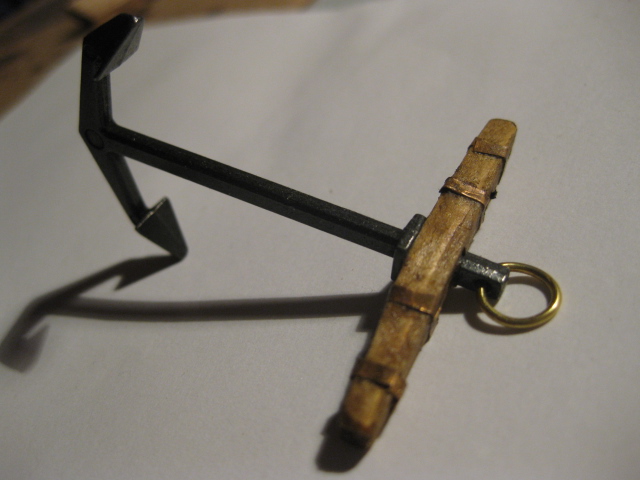

Якоря изготовил из уже готовых деталей от модели Сан Джованни Батиста. Благо, по размеру такие, как мне нужны. Только верхнюю часть сделал из дерева с медными полосками.

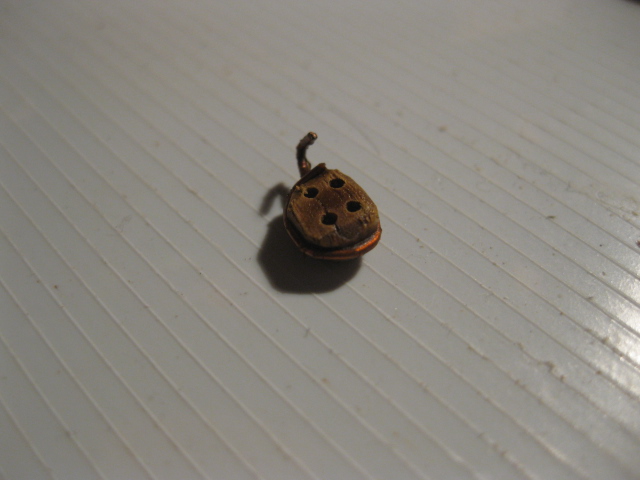

Пока на кран-балки не прикрепил, но крюки сделал).
Прикрепил также и перила.
Ну, собственно, на этом пока что все...
Штурвальное колесо вырезал из фанеры.
Рукоятки традиционно сделаны из зубочисток. Вот, собственно, что получилось.
Насколько я понял, канаты или цепи, управляющие пером руля на оригинале находились в закрытой тумбе. Вот, собственно так и сделал, покрыв это дело лаком.
Навесил и перо руля.
Немного корявенько, но все же сделал брашпиль. Пока что без якорного каната. Не судите сильно строго, я можно сказать новичек в судомоделизме.)
Якоря изготовил из уже готовых деталей от модели Сан Джованни Батиста. Благо, по размеру такие, как мне нужны. Только верхнюю часть сделал из дерева с медными полосками.
Пока на кран-балки не прикрепил, но крюки сделал).
Прикрепил также и перила.
Ну, собственно, на этом пока что все...
Перо руля, кран-балки, люки, лестницы.
30.11.201112:3430.11.2011 12:34:27
Все никак не получалось зайти на сайт.Да еще и зарядку на фотик долго искал, забросил так, что еле нашел.Поэтому выложу фотки уже готовых деталей.

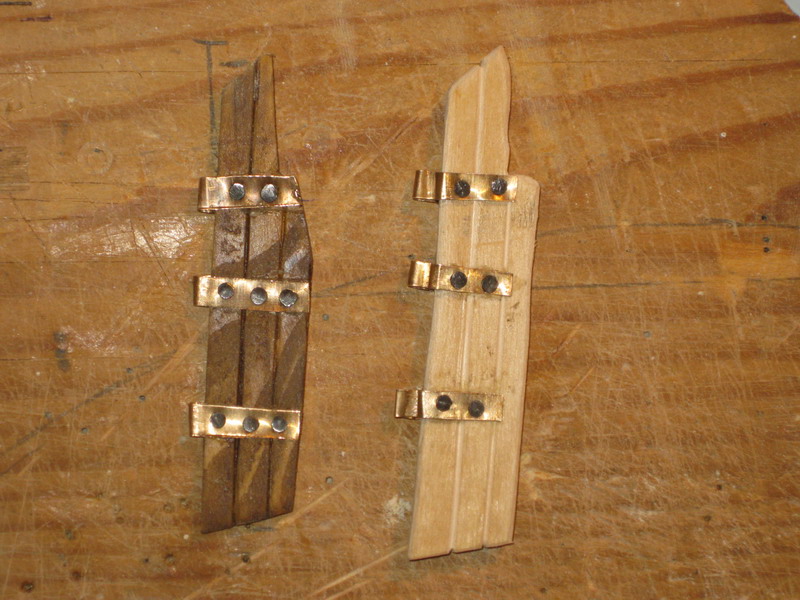

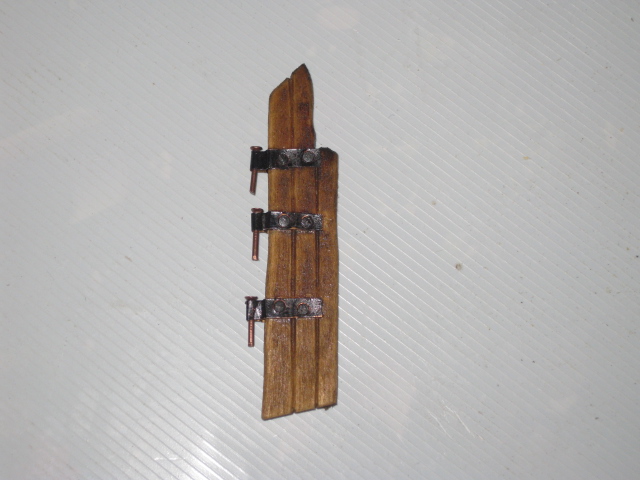

Итак, перо руля решил переделать, т.к. первый вариант был меньше.Форму вырезал из цельного куска древесины.Петли вырезаны из полоски меди и прикреплены гвоздиками.И все это дело покрыл лаком под "дуб".
И вот, что получилось.

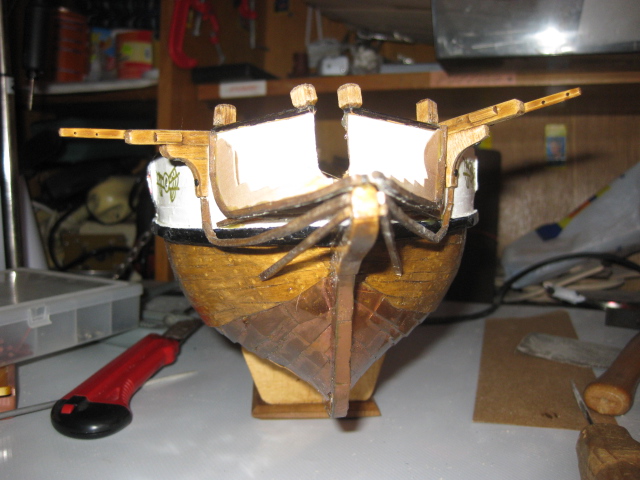

Кран-балки пытался выгнуть, распарив в кипятке.Но, не получилось.Пришлось склеивать из двух частей.К ним же подогнал и декор носовой части корабля.
Получилось как-то так.

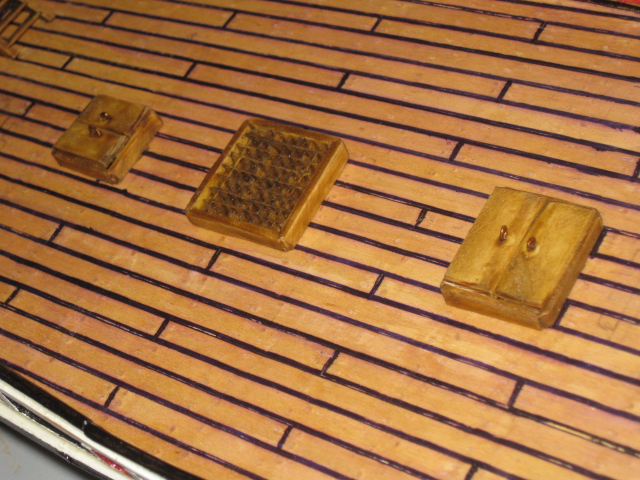

Грузовые люки поначалу сделал без дверей, только решетки.Но, т.к. они получились довольно разные и сильно бросались в глаза, сделал на них двери.Тем более, на оригинале были дверцы.
Единственное, не знаю, какое направление открытия дверей было?Как слева на картинке или справа?
Лестницы сделал из уже готовых заготовок от модели галеона "Сан Джовани Батиста".

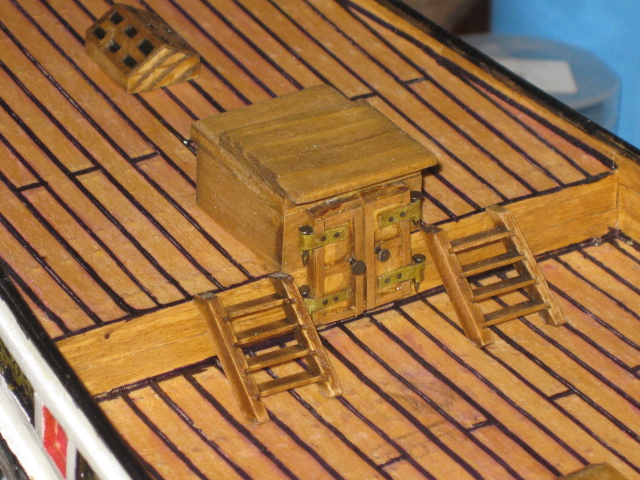

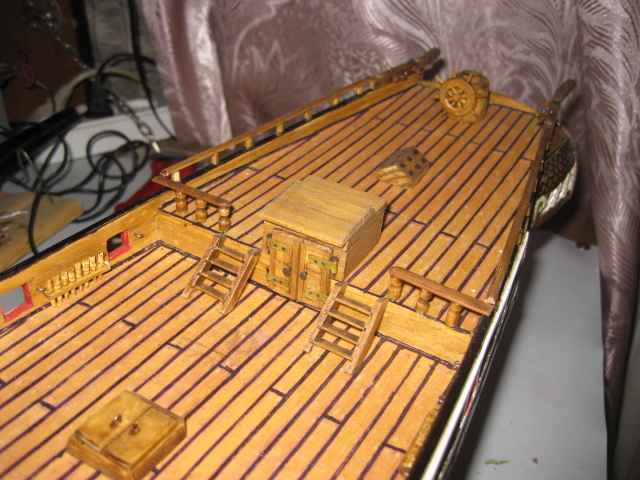

Вход на нижние палубы решил сделать по фотографиям других моделей.Вот, что получилось.
Единственное, мне не нравятся петли.Скорее всего, я их сделаю черными с золотистыми гвоздиками.Так будет контрастнее.
Также вырезал из фанеры подставку под модель.Теперь буду все работы выполнять на ней, а не на стапеле.
Некоторые фотки почему-то обрезаются по левому краю?Или я что-то делаю не так?
Итак, перо руля решил переделать, т.к. первый вариант был меньше.Форму вырезал из цельного куска древесины.Петли вырезаны из полоски меди и прикреплены гвоздиками.И все это дело покрыл лаком под "дуб".
И вот, что получилось.
Кран-балки пытался выгнуть, распарив в кипятке.Но, не получилось.Пришлось склеивать из двух частей.К ним же подогнал и декор носовой части корабля.
Получилось как-то так.
Грузовые люки поначалу сделал без дверей, только решетки.Но, т.к. они получились довольно разные и сильно бросались в глаза, сделал на них двери.Тем более, на оригинале были дверцы.
Единственное, не знаю, какое направление открытия дверей было?Как слева на картинке или справа?
Лестницы сделал из уже готовых заготовок от модели галеона "Сан Джовани Батиста".
Вход на нижние палубы решил сделать по фотографиям других моделей.Вот, что получилось.
Единственное, мне не нравятся петли.Скорее всего, я их сделаю черными с золотистыми гвоздиками.Так будет контрастнее.
Также вырезал из фанеры подставку под модель.Теперь буду все работы выполнять на ней, а не на стапеле.
Некоторые фотки почему-то обрезаются по левому краю?Или я что-то делаю не так?
Палуба, "конопатка".
24.09.201122:1124.09.2011 22:11:31

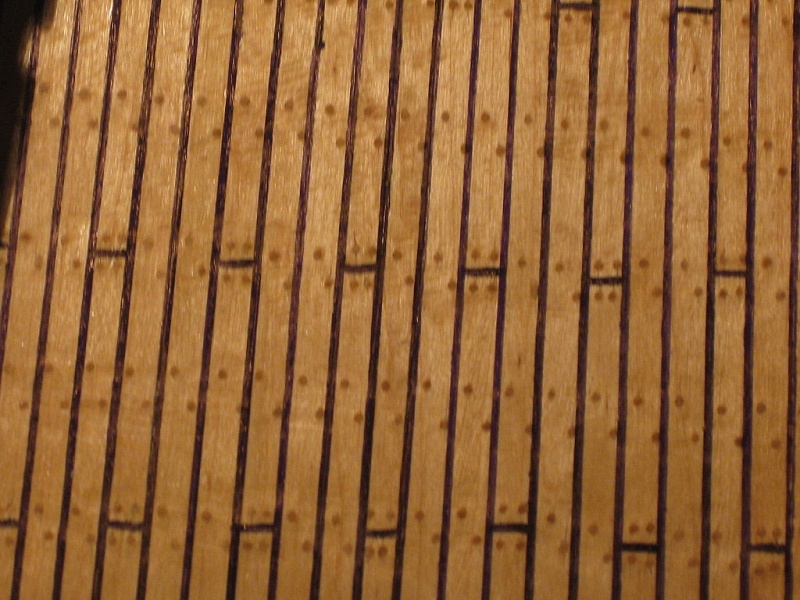

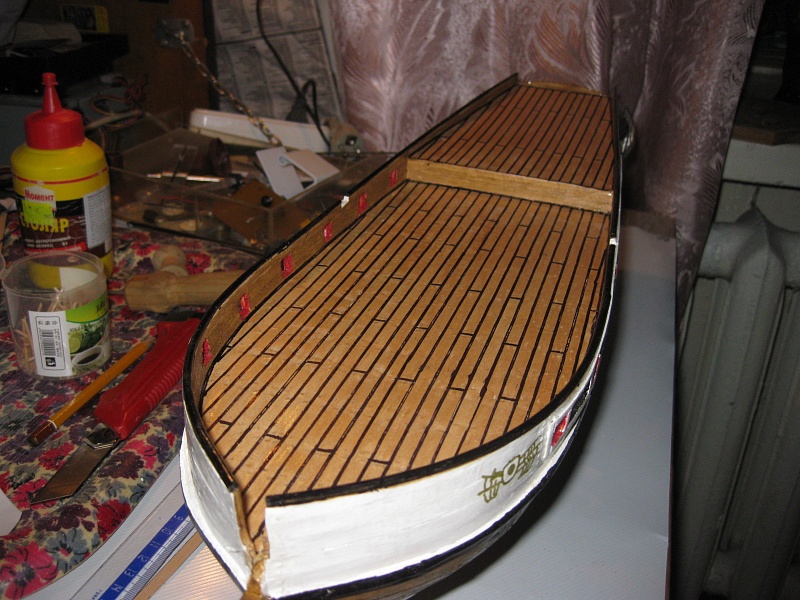

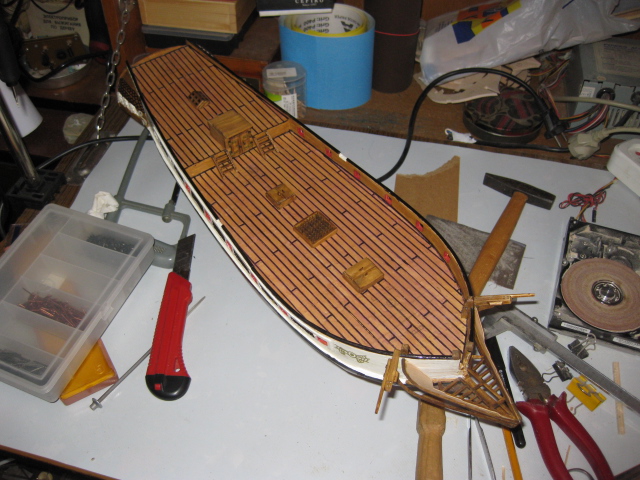

Покрыл палубу слоем лака и только через пару дней заметил, что не сделал черными швы.Пришлось поверх лакированной поверхности черным фломастером наводить швы.
Затем опять покрыл слоем лака, только на этот раз матовым на водной основе.В принципе получилось неплохо.
Боялся, что имитация гвоздевания будет плохо заметна, но получилось хорошо.Не навязчиво, как на настоящих кораблях.
Затем опять покрыл слоем лака, только на этот раз матовым на водной основе.В принципе получилось неплохо.
Боялся, что имитация гвоздевания будет плохо заметна, но получилось хорошо.Не навязчиво, как на настоящих кораблях.
Корпус лакировка и декор.
03.09.201118:4703.09.2011 18:47:16

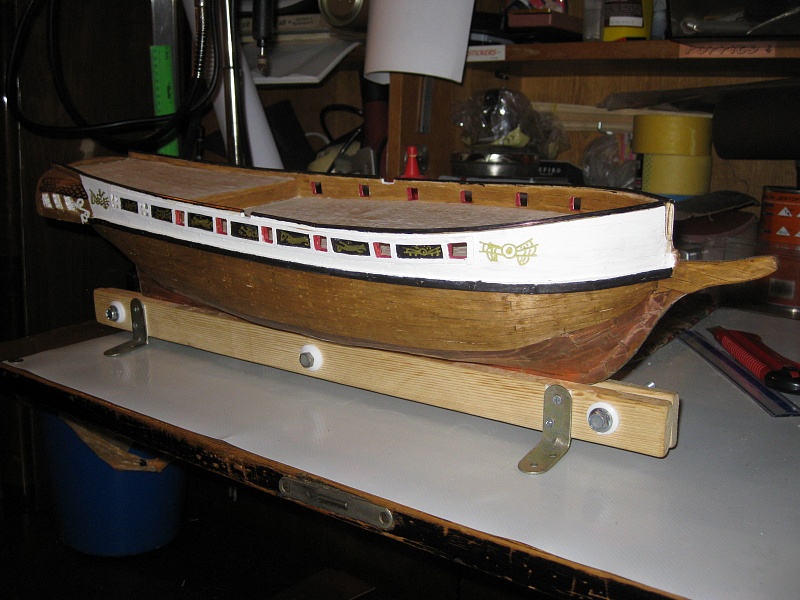

Сделал перила вдоль бортов из длинных китайских палочек.Выгнул их с помощью кипятка и фена.Покрасил в черный цвет фломастером.

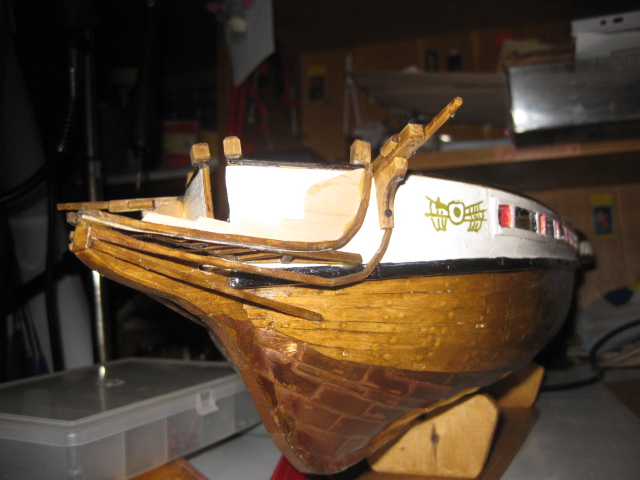

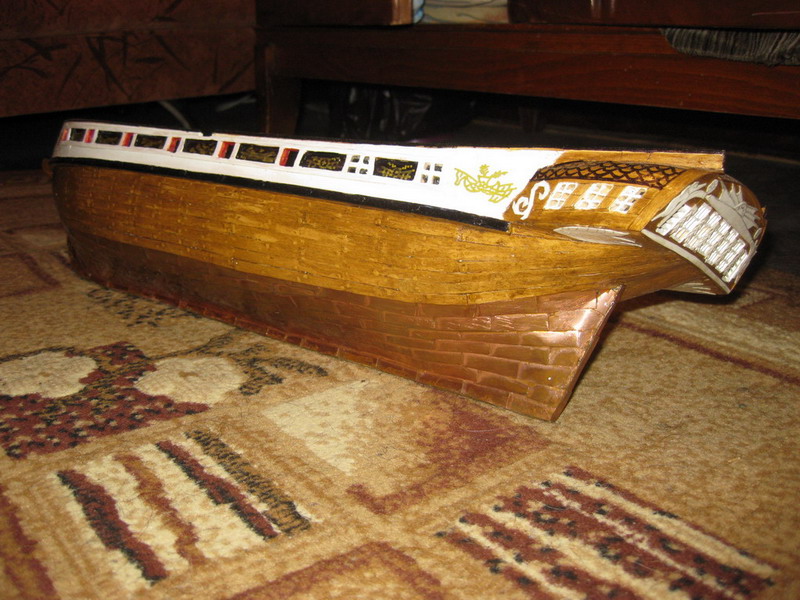

Затем перешел к декору корпуса.Все узоры выполнил маркером золотого цвета.На чертежах не четкие картинки, пришлось как-то додумывать детали.В принципе общая картина получилась.

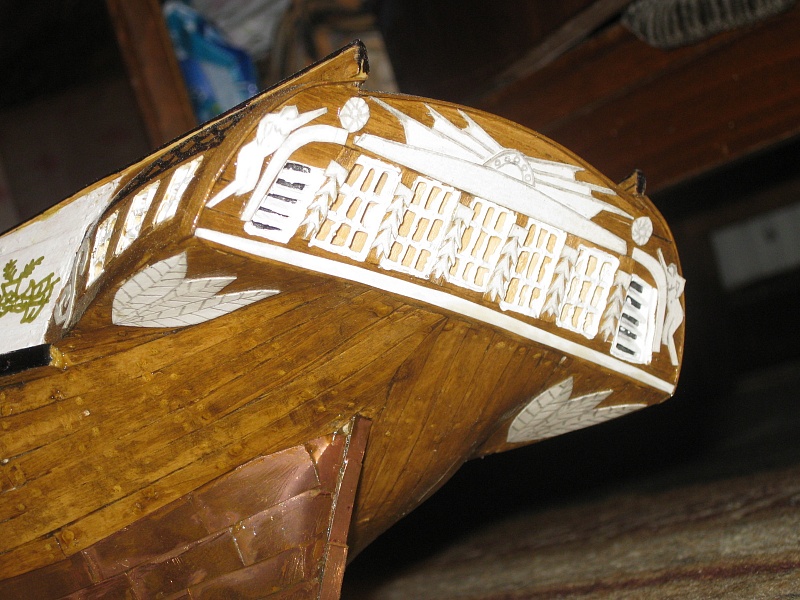

Также черным маркером с имитировал на боковых балконах какой-то узор волнами.Может это раньше было что-то на подобии черепицы.Не знаю.На корме из картона белого цвета сделал узоры.
На фотках оно кажется страшнее, чем в живую.:)А так мне понравилось.Конечно резные узоры смотрелись бы гораздо лучше, но до этого я пока не дорос.Все это дело вскрыл лаком для яхт.
Затем перешел к декору корпуса.Все узоры выполнил маркером золотого цвета.На чертежах не четкие картинки, пришлось как-то додумывать детали.В принципе общая картина получилась.
Также черным маркером с имитировал на боковых балконах какой-то узор волнами.Может это раньше было что-то на подобии черепицы.Не знаю.На корме из картона белого цвета сделал узоры.
На фотках оно кажется страшнее, чем в живую.:)А так мне понравилось.Конечно резные узоры смотрелись бы гораздо лучше, но до этого я пока не дорос.Все это дело вскрыл лаком для яхт.
Фото:
Покраска и лакирование.
24.08.201120:3624.08.2011 20:36:17

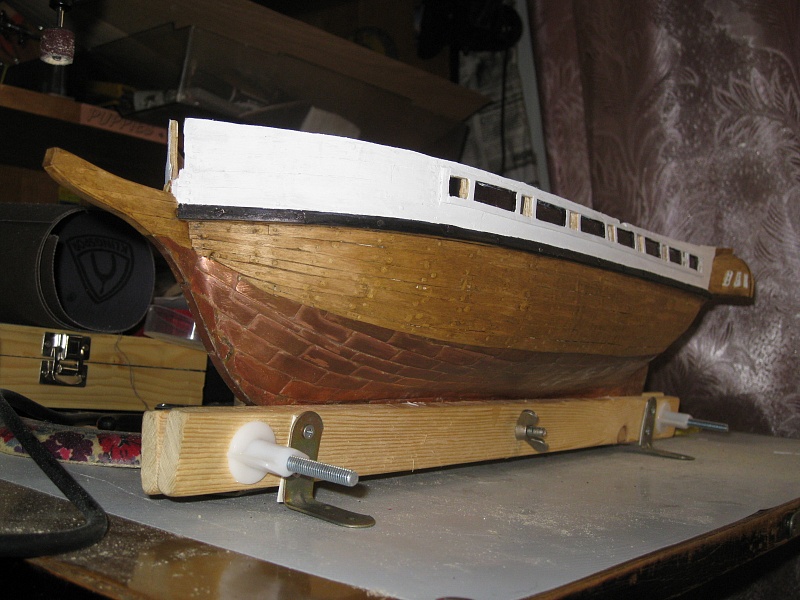

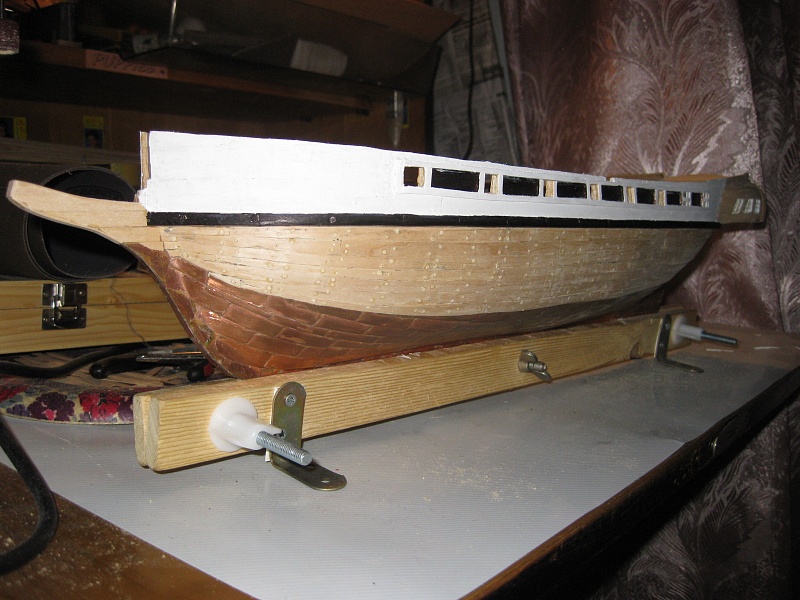

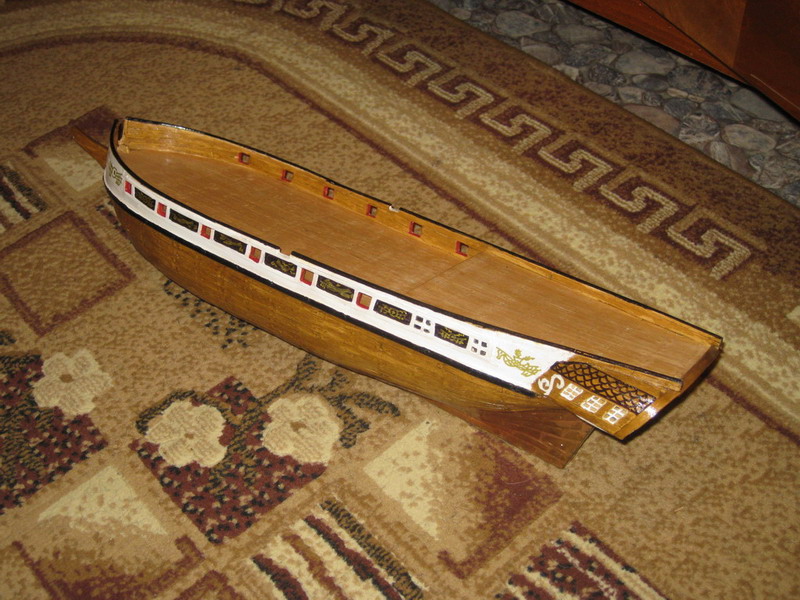

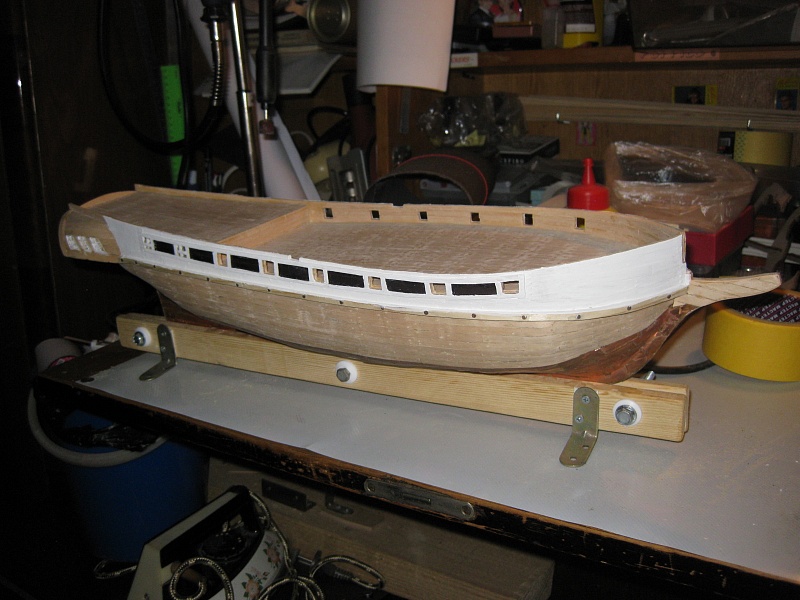

Итак, палуба зашкурена, можно приступать к покраске корпуса.Т.к. военный корабль, то борт с пушечной палубой окрашиваем в белый цвет. Краску использовал из остатков "розкоши" - краска фасадная латексная "Fassadenfarbe".
Рамы окон тоже окрашены в белый цвет.Затем решил сделать черного цвета бархоут.Краски черного цвета нет, поэтому использовал маркер.Получилось, на мой взгляд, очень даже не плохо.

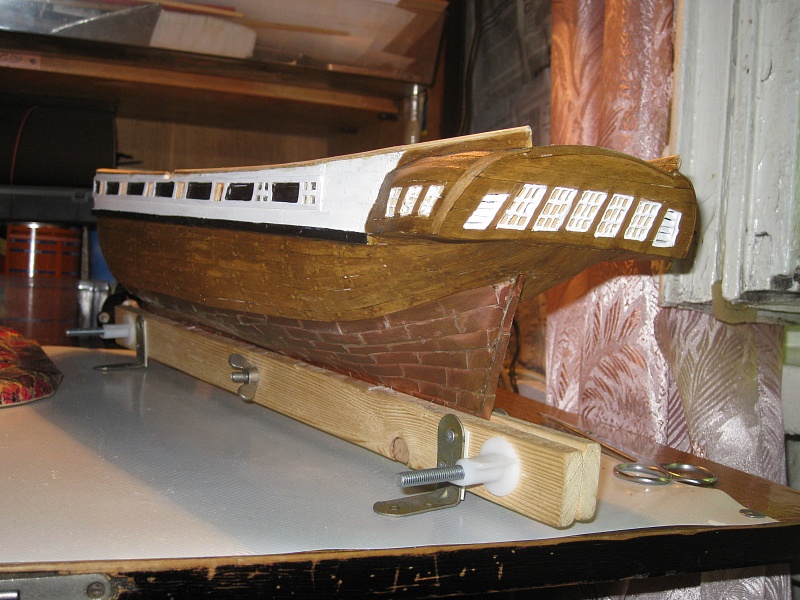

Борта внутри, обшивку и корму покрыл лаком "под дуб" 2 раза. Лак использовал декоротивный противогрибковый, без запаха, матовый "Доктортекс".

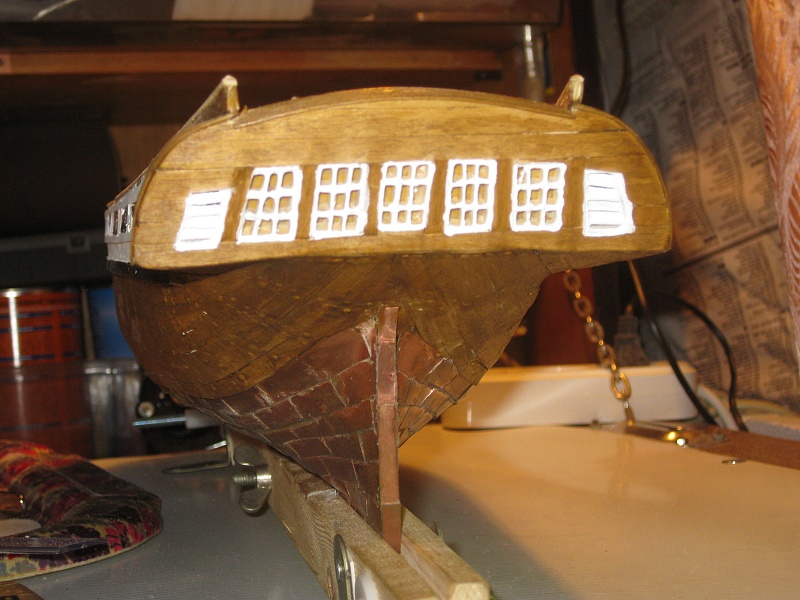

Окна на корме тоже покрасил в белый цвет.
Конечно, если приглядываться, то можно заметить много мелких огрех. Вообще лучше, прежде чем приклеивать деталь, ее сразу красить и лакировать. А то потом не везде подлезешь и аккуратно не получается.
Следующим шагом будет окрас пушечных портов в красный цвет, декор корпуса и полная лакировка яхтенным бесцветным лаком.
Краску использовал из остатков "розкоши" - краска фасадная латексная "Fassadenfarbe".Рамы окон тоже окрашены в белый цвет.Затем решил сделать черного цвета бархоут.Краски черного цвета нет, поэтому использовал маркер.Получилось, на мой взгляд, очень даже не плохо.
Борта внутри, обшивку и корму покрыл лаком "под дуб" 2 раза. Лак использовал декоротивный противогрибковый, без запаха, матовый "Доктортекс".
Окна на корме тоже покрасил в белый цвет.
Конечно, если приглядываться, то можно заметить много мелких огрех. Вообще лучше, прежде чем приклеивать деталь, ее сразу красить и лакировать. А то потом не везде подлезешь и аккуратно не получается.
Следующим шагом будет окрас пушечных портов в красный цвет, декор корпуса и полная лакировка яхтенным бесцветным лаком.
Палуба.Гвоздевание, часть 3.
12.08.201121:2912.08.2011 21:29:42

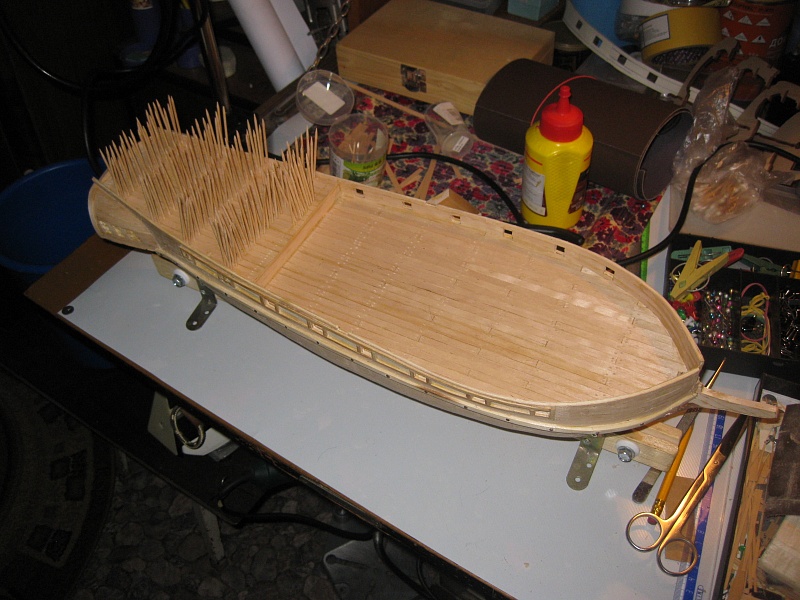

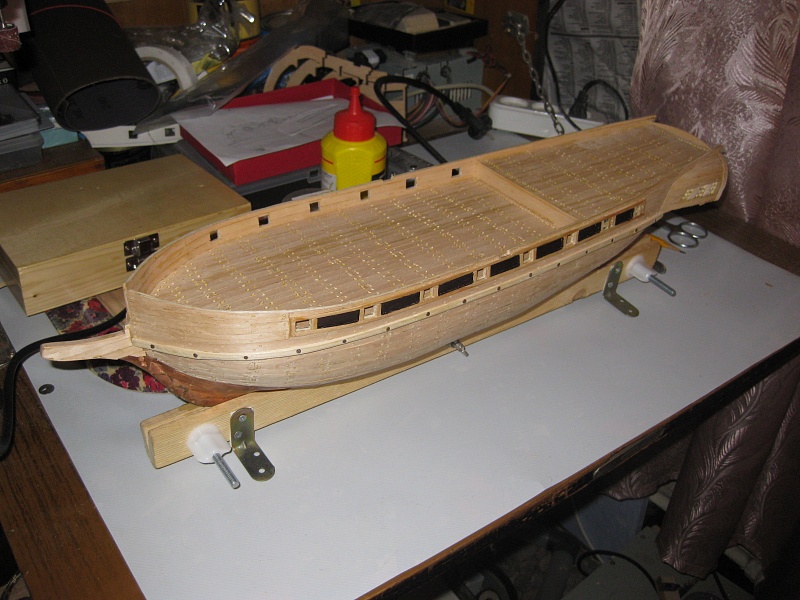

Итак, прогвоздевал все теми же зубочистками капитанский мостик.
Ввиду экономии материала, зубочистки затачивал по новой на шлифовалке из винчестера.Очень удобно!
Затем переместился дальше, постепенно приближаясь к носу корабля.Также зачернил фломастером места на бортах, где будет золотистый узор.

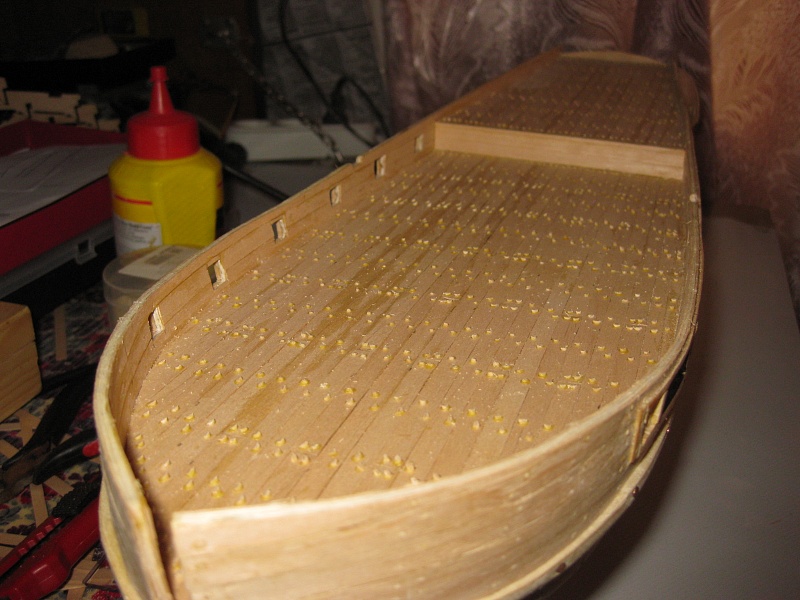

Вся палуба в пупырышках:)

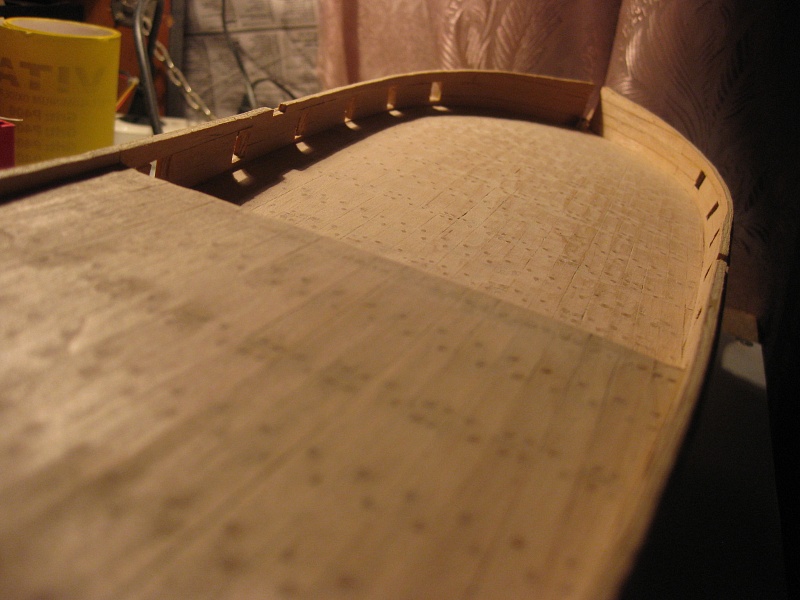

Затем все это дело зачистил бормашинкой и наждачкой.
Перед лакировкой буду еще зачищать, чтобы получилось более гладкой поверхность.
Ввиду экономии материала, зубочистки затачивал по новой на шлифовалке из винчестера.Очень удобно!
Затем переместился дальше, постепенно приближаясь к носу корабля.Также зачернил фломастером места на бортах, где будет золотистый узор.
Вся палуба в пупырышках:)
Затем все это дело зачистил бормашинкой и наждачкой.
Перед лакировкой буду еще зачищать, чтобы получилось более гладкой поверхность.
Палуба.
20.07.201122:0520.07.2011 22:05:57

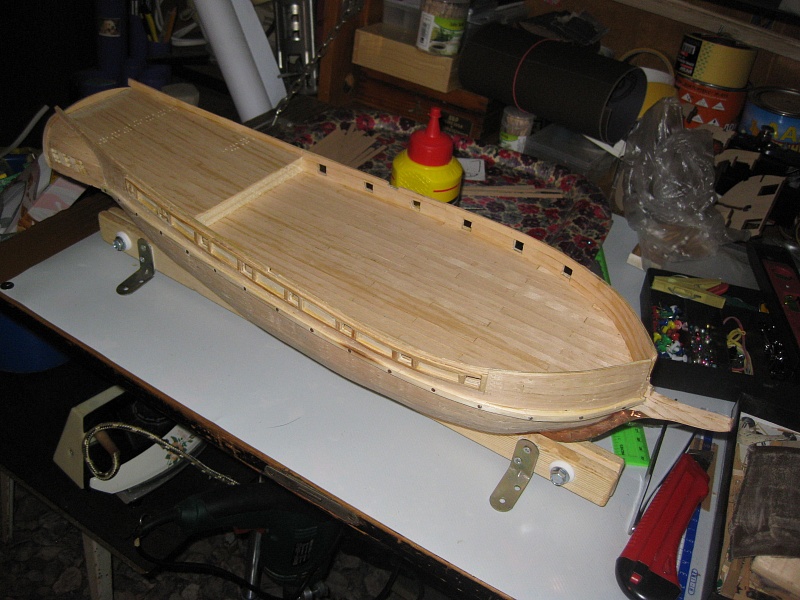

Да, давненько я не заходил на сайт.И работа над яхтой не намного продвинулась.За это все время успел лишь сделать настил палубы.На капитанском мостике в 2 доски, а на нижней палубе в 3 доски."Доски" сделаны из того же шпона, что и обшивка.Длина доски 13см, ширина 6мм.

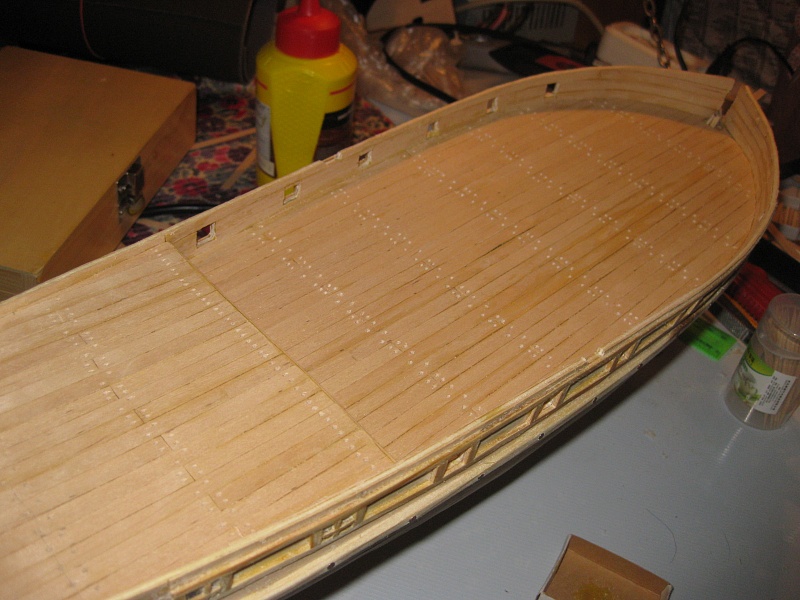

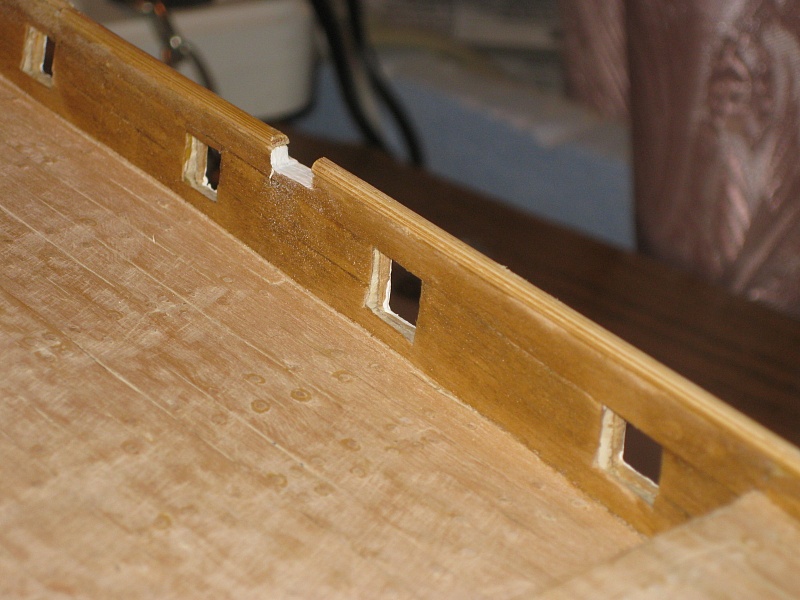

Затем наделал дырок для будущей имитации гвоздевания.Решил нечасто их делать, как было на настоящих кораблях, чтобы не было сильно "наляписто".

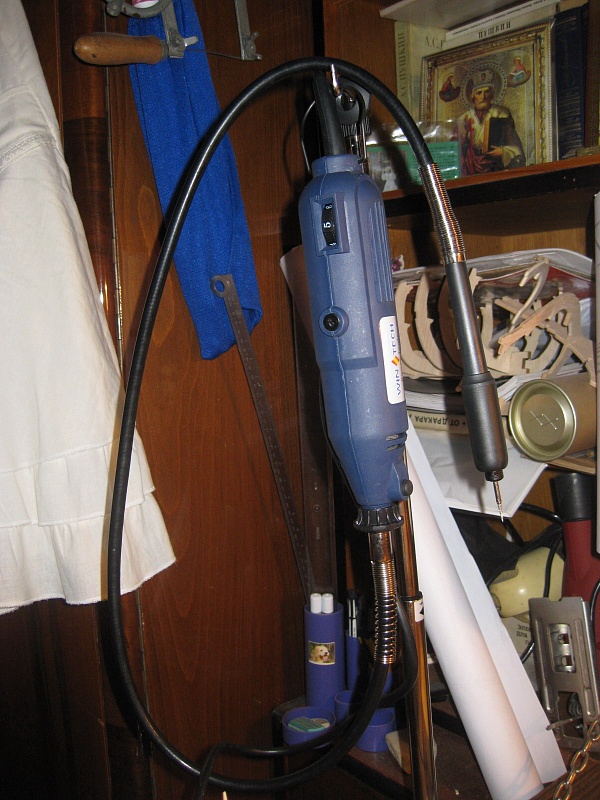

На одну из наших совместных с женой семейных дат, она мне подарила одну из самых необходимых инструментов моделиста - сверлильно-шлифовальное устройство фирмы WinTech.Мощность прибора 185 Вт, 10000-35000об\мин., 3.2мм мах диаметр сверла.Теперь я доволен, как "слон".

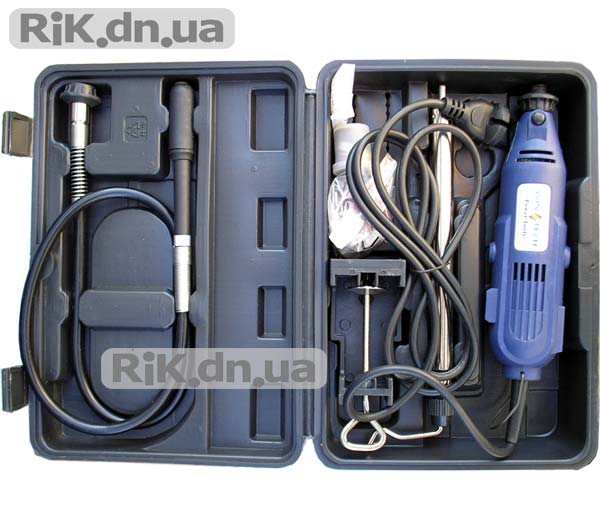

А вот так гравер выглядел в комплекте, правда фотку взял с инета, т.к. на радостях сразу все разобрал и стал пробовать в деле.И не сфоткал.
Затем наделал дырок для будущей имитации гвоздевания.Решил нечасто их делать, как было на настоящих кораблях, чтобы не было сильно "наляписто".
На одну из наших совместных с женой семейных дат, она мне подарила одну из самых необходимых инструментов моделиста - сверлильно-шлифовальное устройство фирмы WinTech.Мощность прибора 185 Вт, 10000-35000об\мин., 3.2мм мах диаметр сверла.Теперь я доволен, как "слон".
А вот так гравер выглядел в комплекте, правда фотку взял с инета, т.к. на радостях сразу все разобрал и стал пробовать в деле.И не сфоткал.
Фото:
Гвоздевание, часть 2 и решетка галюна.
20.06.201113:0220.06.2011 13:02:39

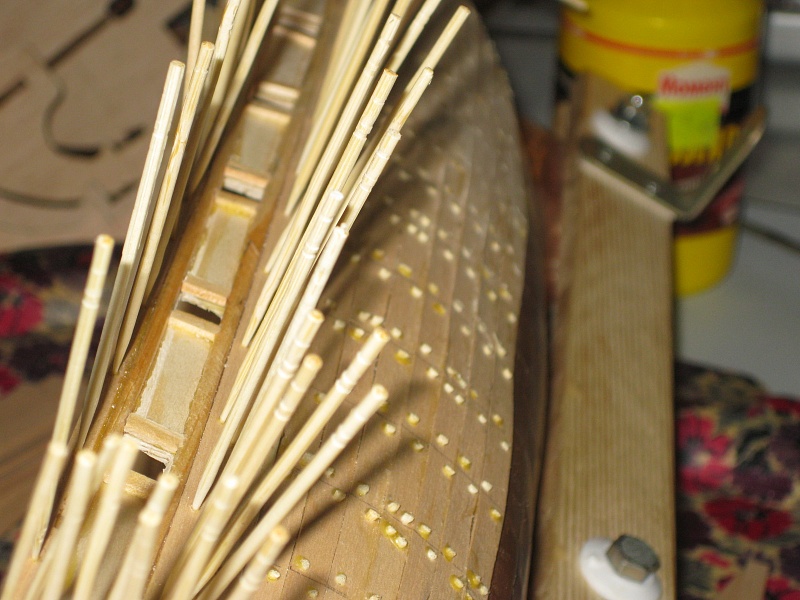

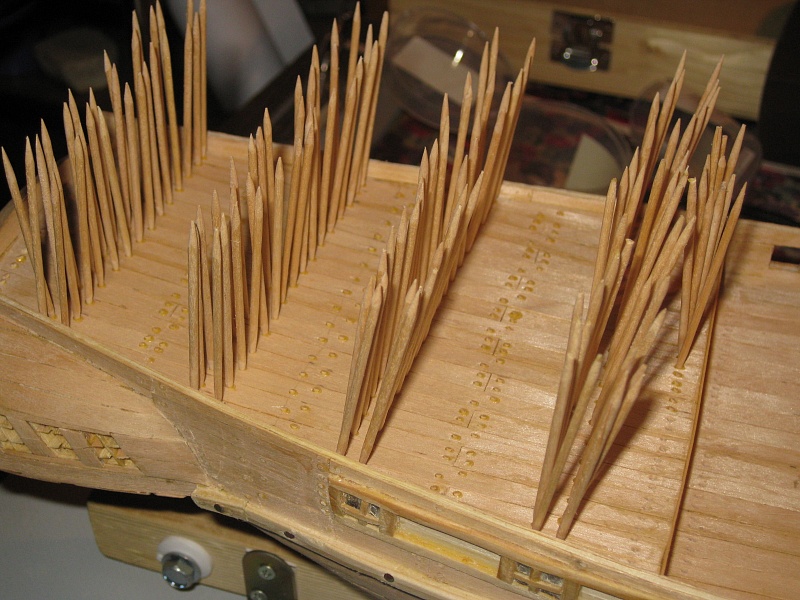

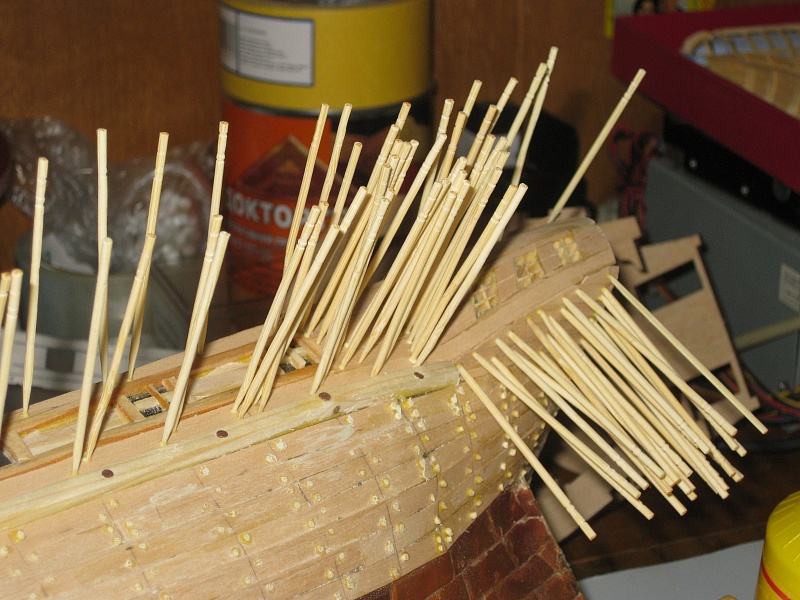

Итак, наделал дырок и во втором борту и утыкал их зубочистками.Также прогвоздевал и фальшборт с кормовыми балконами.

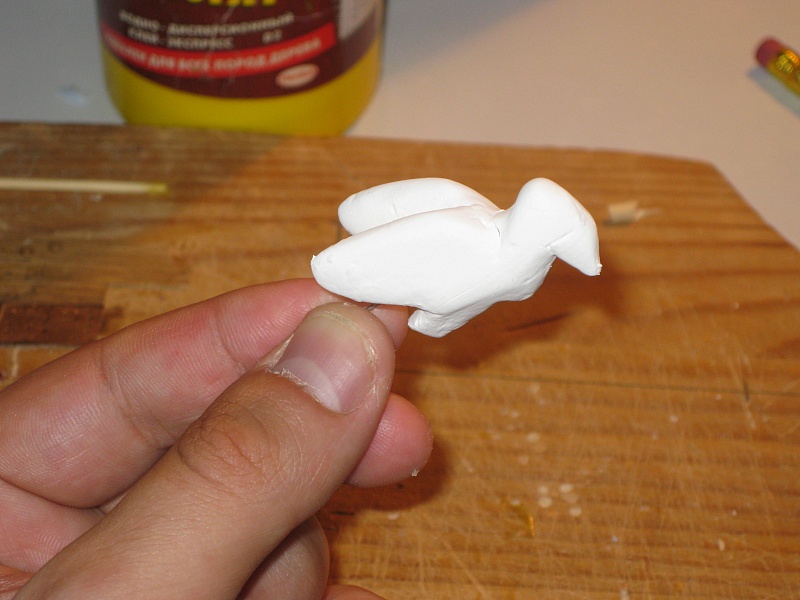

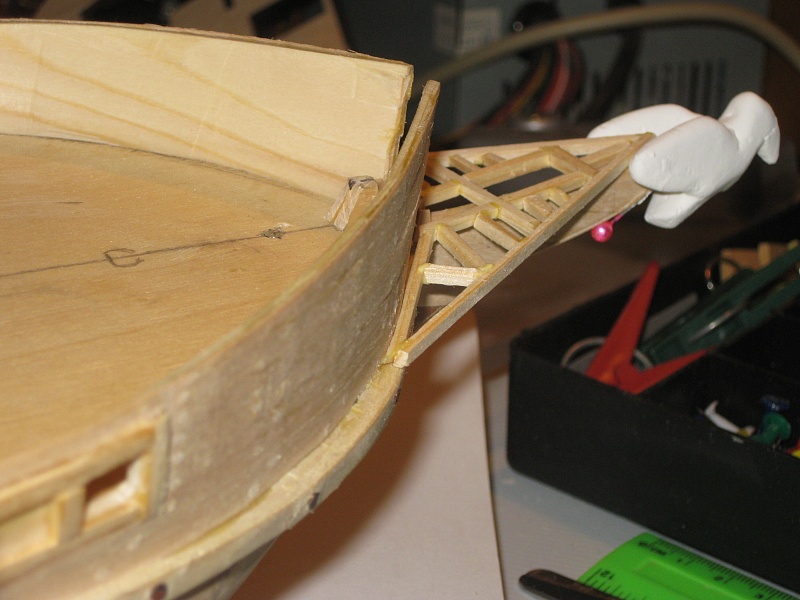

Все зубочистки откусил и зашкурил борта.Решил также попробовать сделать фигурку орла на носу корабля.Т.к. нормального инструмента для резьбы по дереву у меня нет, вырезал фигурку из пенопласта и покрасил белой краской.Вот что получилось.
Изготовил также решетку галюна.Правда не совсем такая, как на чертеже, но мне в таком варианте понравилось больше. Все вместе будет выглядеть примерно так.
Попробую добавить на фигурке немного деталей в виде оперения на крыльях, глаза добавлю и может четче клюв.Из дерева, конечно было бы гораздо лучше.Может позже и получится что-нибудь путное.
Все зубочистки откусил и зашкурил борта.Решил также попробовать сделать фигурку орла на носу корабля.Т.к. нормального инструмента для резьбы по дереву у меня нет, вырезал фигурку из пенопласта и покрасил белой краской.Вот что получилось.
Изготовил также решетку галюна.Правда не совсем такая, как на чертеже, но мне в таком варианте понравилось больше.
Все вместе будет выглядеть примерно так.Попробую добавить на фигурке немного деталей в виде оперения на крыльях, глаза добавлю и может четче клюв.Из дерева, конечно было бы гораздо лучше.Может позже и получится что-нибудь путное.
