Вот под таким лозунгом и прошел целый месяц, но обо всем по порядку.
Перед тем как начать ковыряться в носу, я решил подготовить постель под бушприт, почему-то обычно про это забывают, хотя это хорошо видно не только на адмиралтейской модели. Теоретический расчет толщины бушприта на постели показал около 9 мм, что полностью совпало с виденьем разработчиков кита. А вот угол бушприта они предлагают в 18 градусов, все книжки же говорят, что угол должен быть около 30. Прикинув и так и эдак, я понял, что изменить угол можно только если переделать форштевень, а вместе с ним и носовые шпангоуты, на это я пойтить не мог, поэтому еще раз посмотрел на чертежи в и убедившись, что там тоже 18 градусов, я успокоился и приступил к работе.

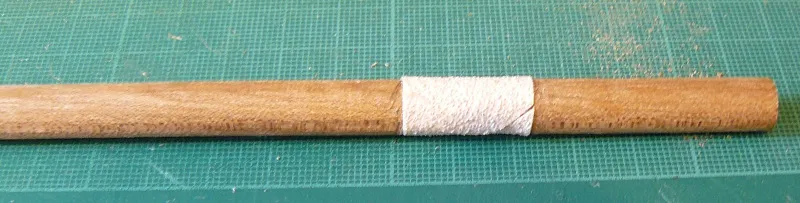

Сделал выборку в 9мм бревне, я вклеил туда наждачку

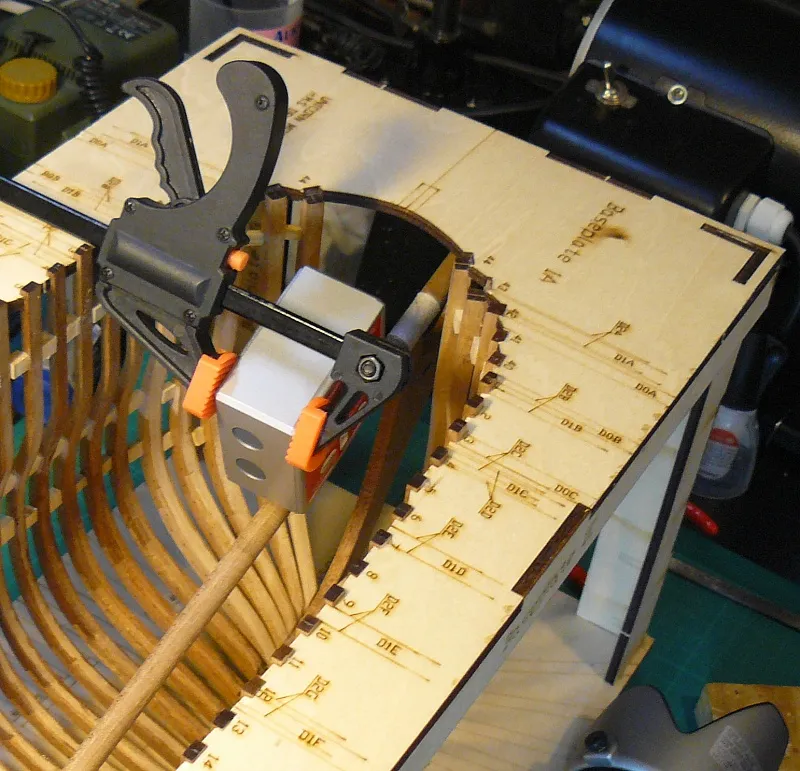

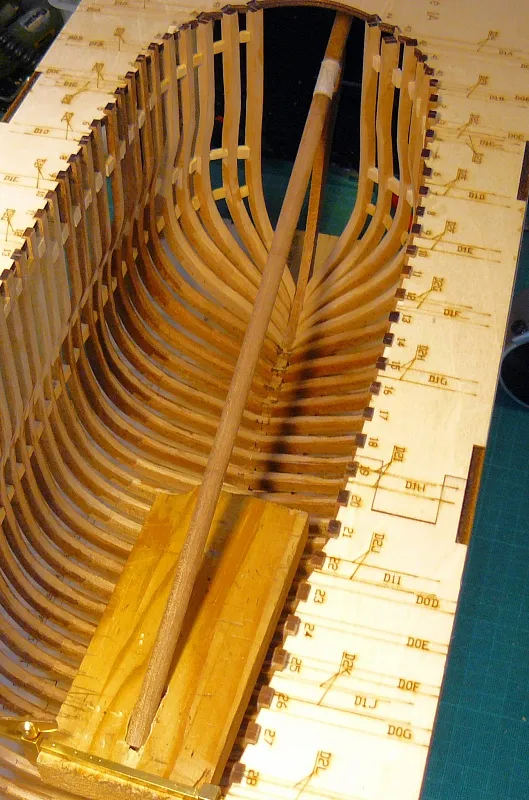

Установил ее на подготовленную площадку

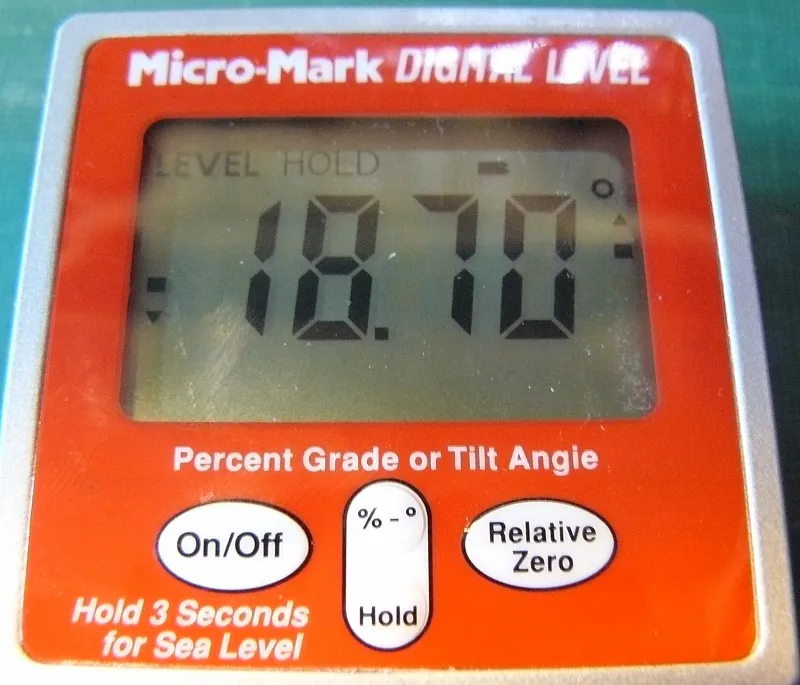

Вывел нужный угол
Специально взял чуть больше, чем нужно, предположив, что после выборки угол уменьшится.

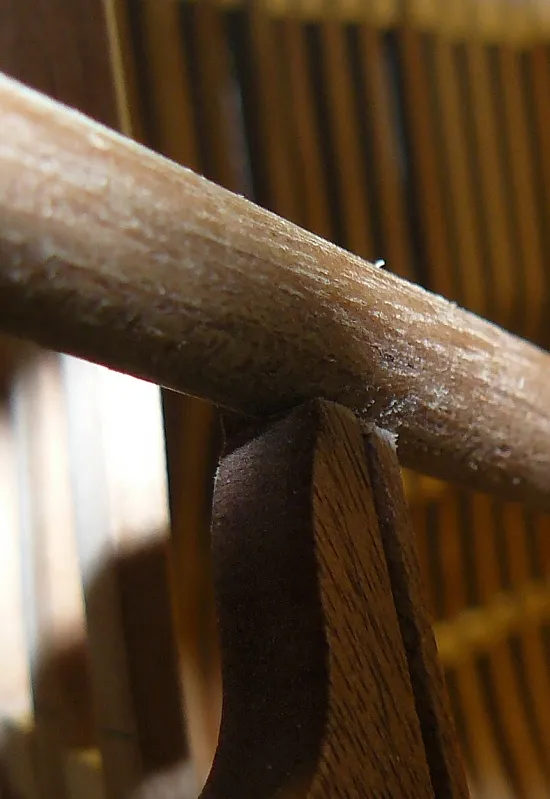

Получилось примерно так

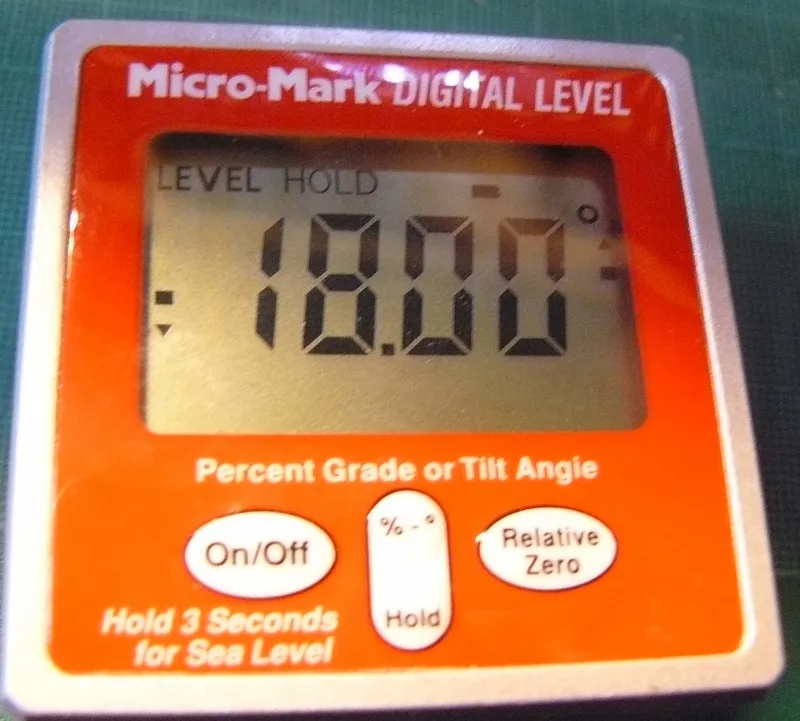

Как я и предполагал, угол получился как раз, то что и планировалось (хотя столь точное значение получилось случайно).

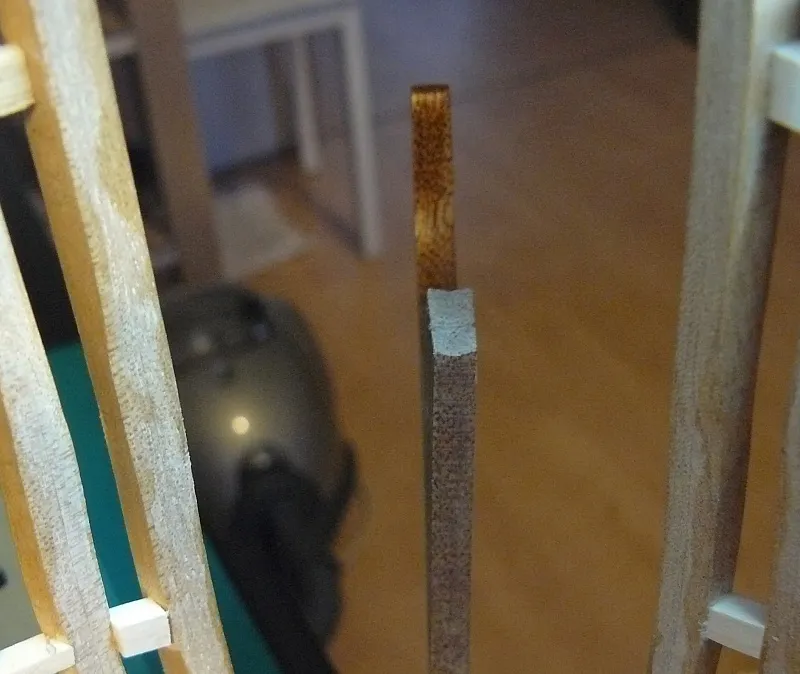

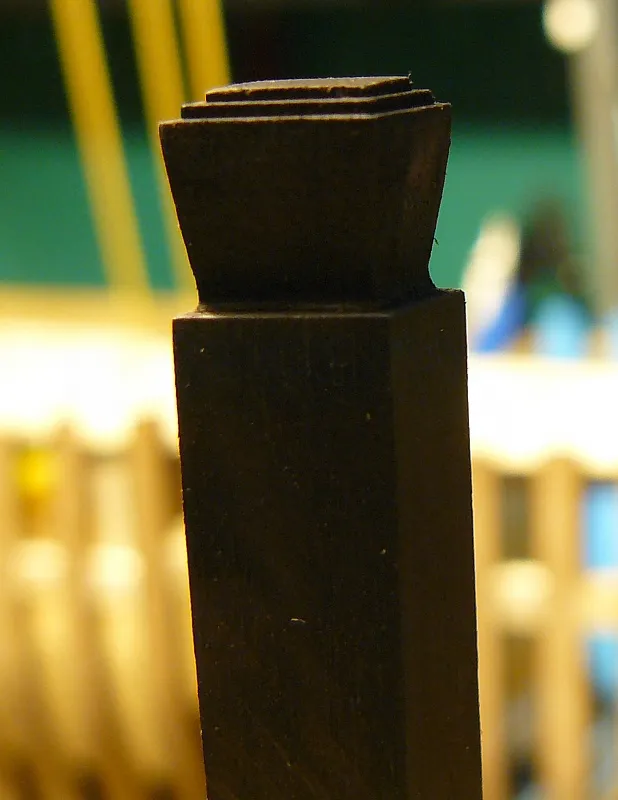

После этого я решил сделать рыцарские головы ну или швартовочные тумбы, в общем называйте их как хотите

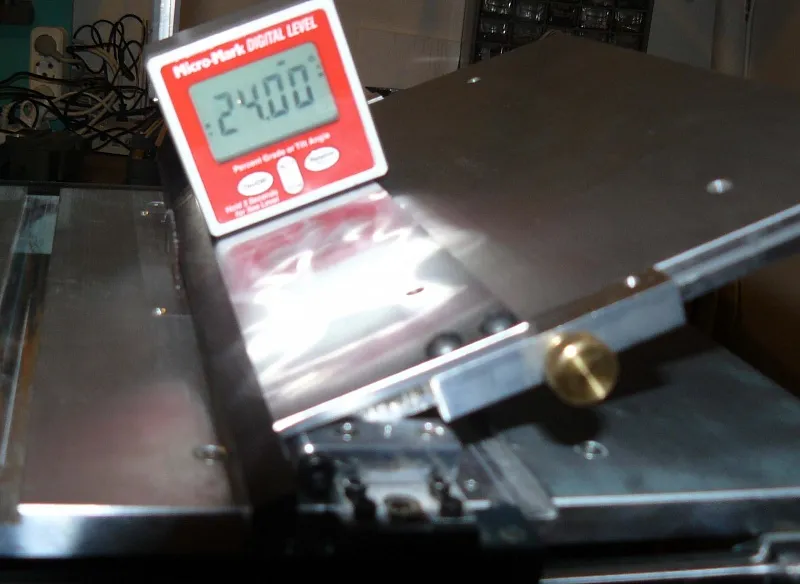

Для этого пользуемся великолепным изделием Джима, установив нужный нам угол
Получилось на мой взгляд достойно... и потом было испорчено при попытке сделать выборки под бушприт. Мало того что сами выборки получились косые, так еще и высота этих выборок на каждом из двух bollard timber оказались на разной высоте
Фото этого я почему-то потерял

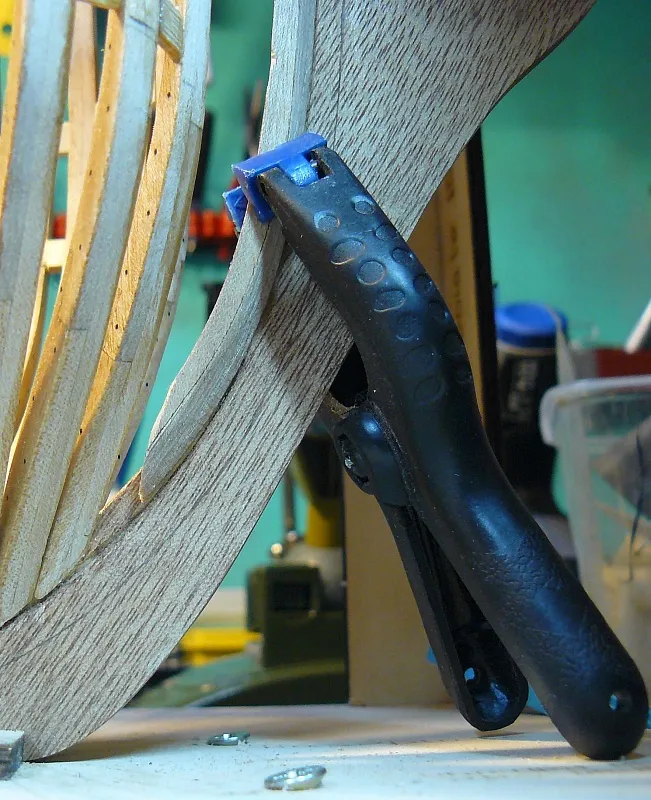

Сказав себе, что ничего страшного не случилось и где две, там и четыре, я решил для начала установить клюзовые части (hawse pieces). Решив что они мне помогут более точно сделать тимберсы.
И вот тут началось самое интересное
Сколько я не пытался установить их на место ну хоть как-то похоже на действительность, они напрочь отказывались! Либо не доходили до первого шпангоута, либо кривая не совпадала с форштевнем.
Я уж и подтачивал и подклеивал и снова подтачивал и снова подклеивал. Провозившись пару недель, я понял что из этого я ничего путевого создать не смогу (и как это планировали производители набора?
) Тут я решил, что пора переходить к самострою

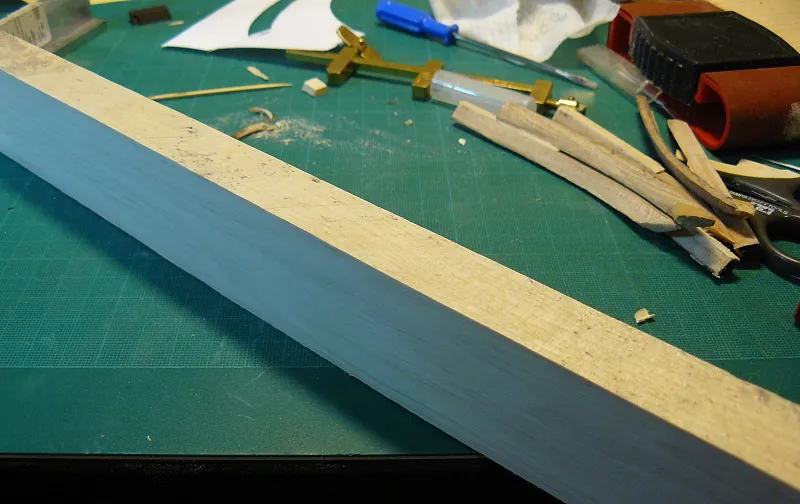

Достав из заначки бревно граба, я как истинный скульптор решил отсечь от него все лишнее

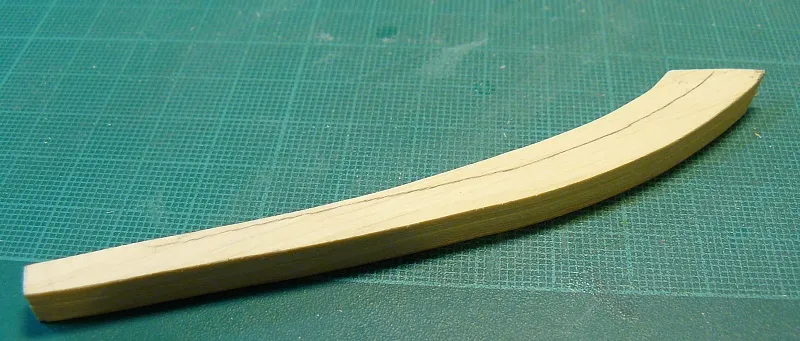

По началу все получалось хорошо
И вроде форма была правильная и предварительная примерка тоже показала положительные результаты

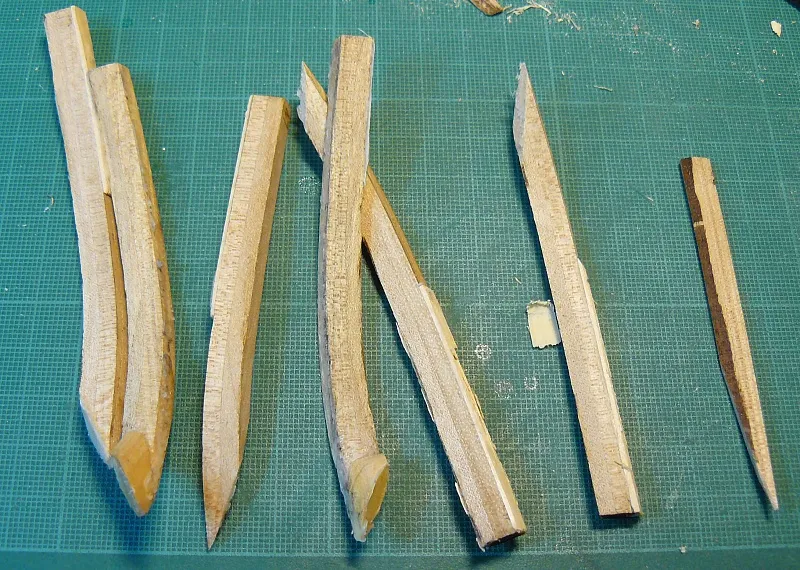

Но когда было уже почти все готово, я понял, что таки ошибся с углом малковки (особенно из нутри), и все по тому, что чертежей нормальных нет и все делалось "на глазок"
Поэтому сегодня я решил начать все с начала. Правда пока не решил, начну я с чертежа или еще раз попробую "на глазок"
Так что впереди еще один месяц проб и ошибок!
