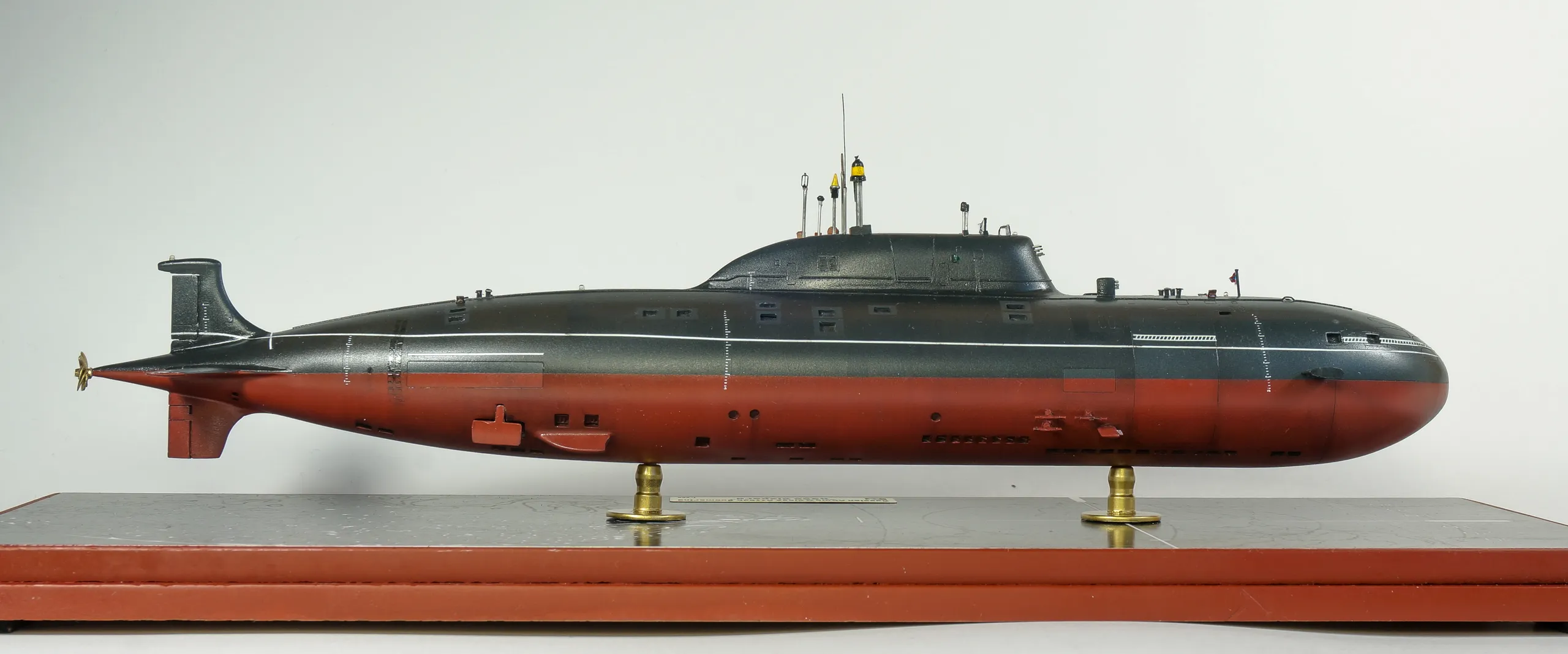

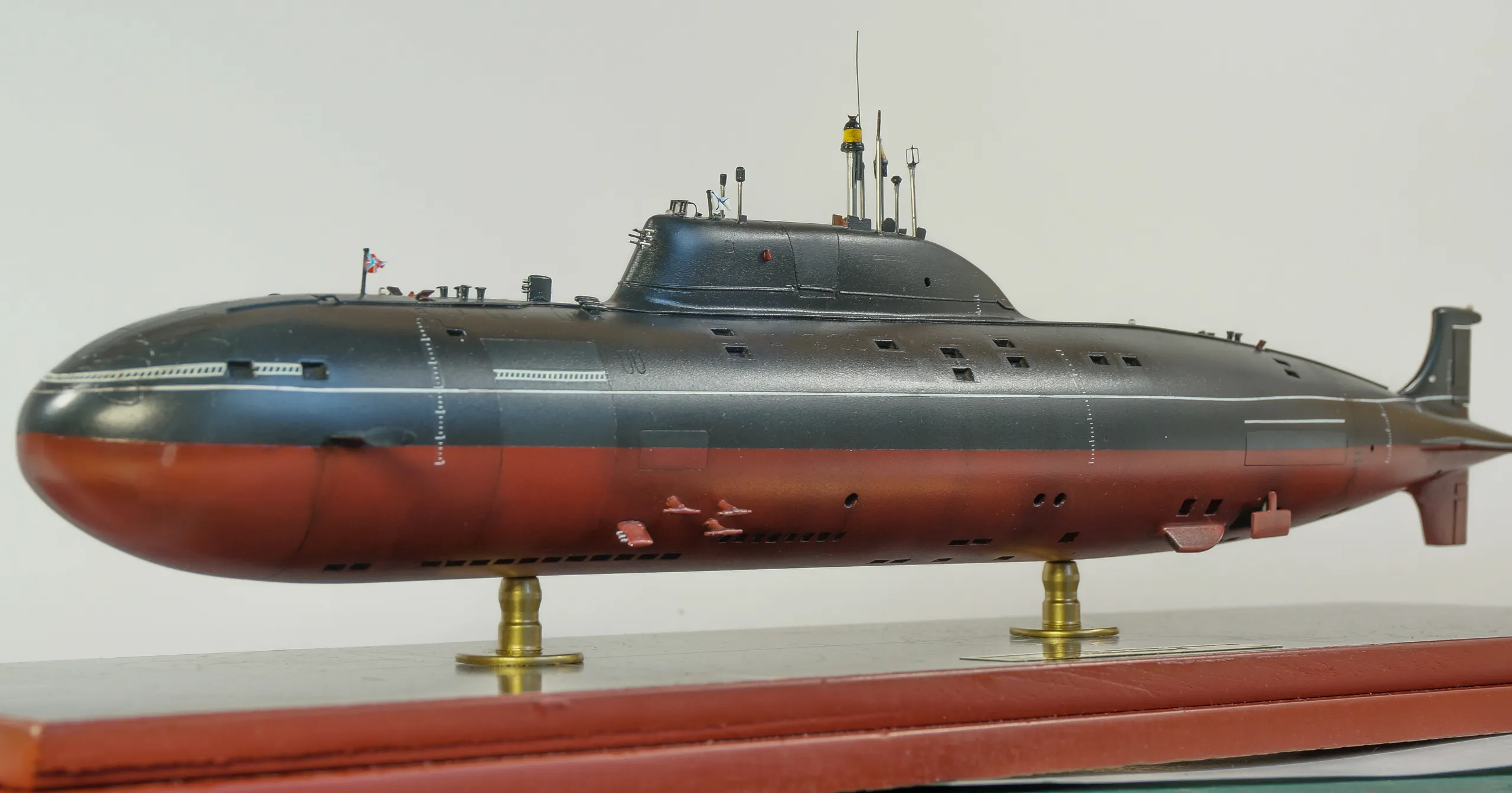

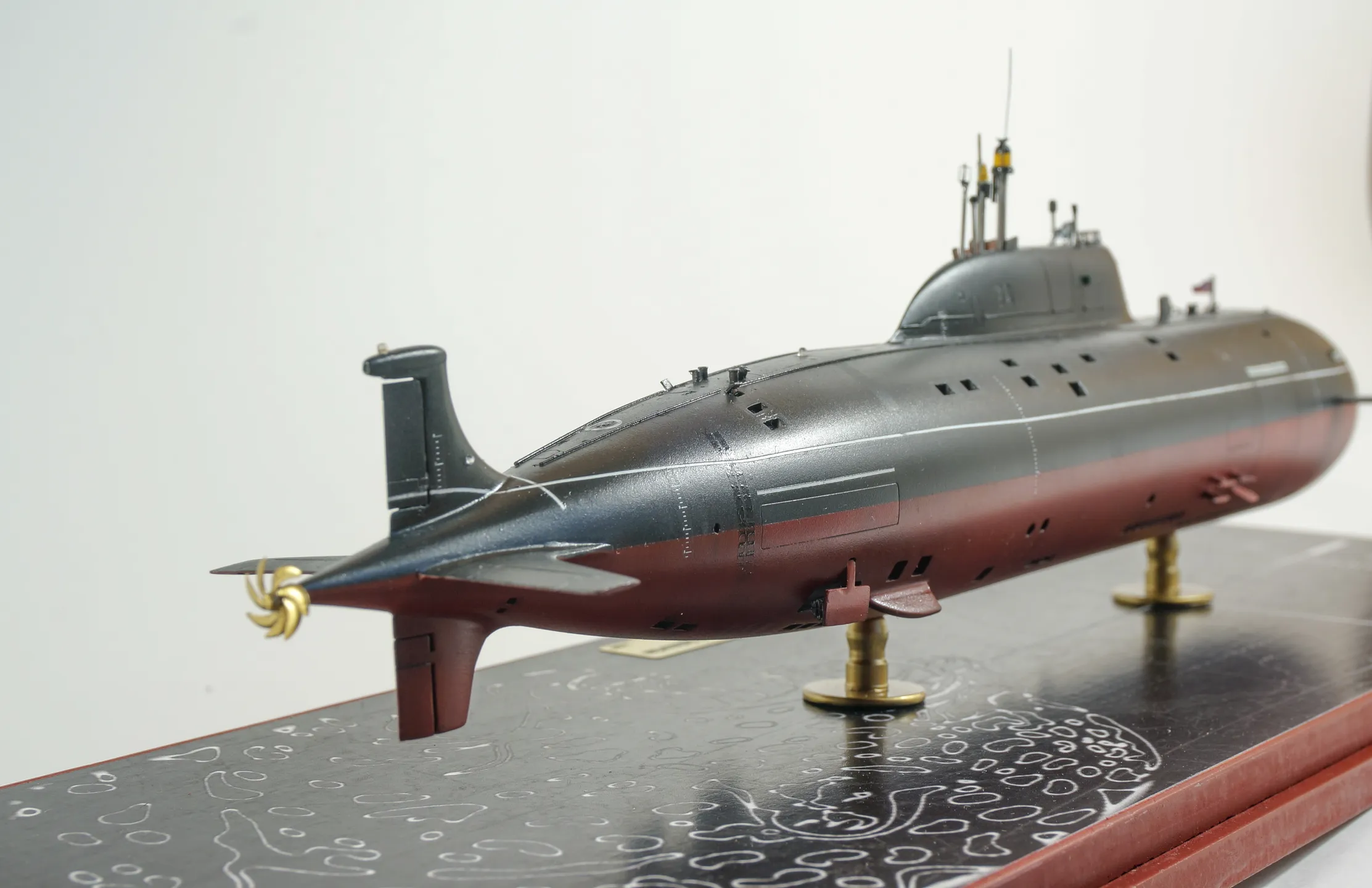

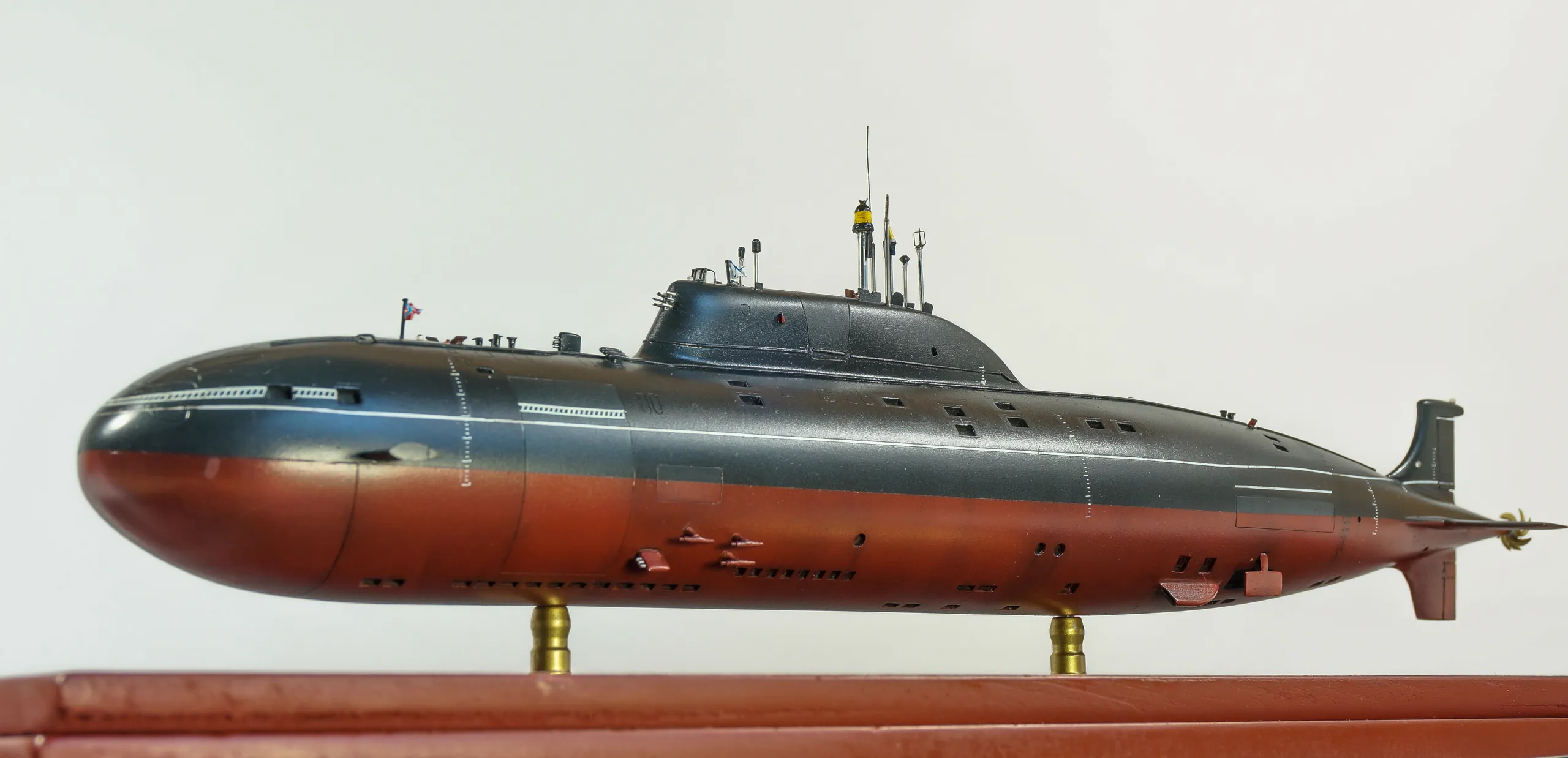

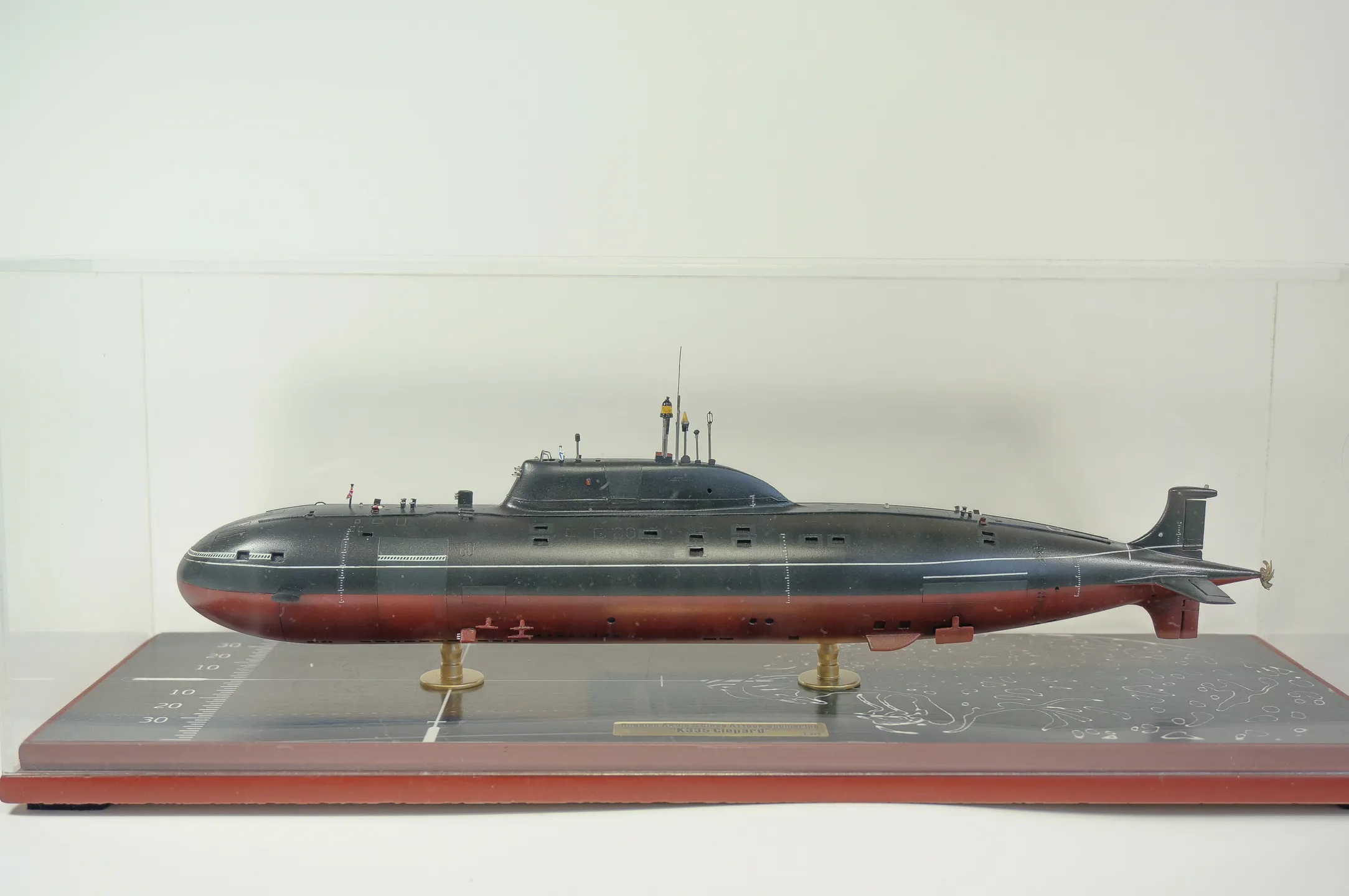

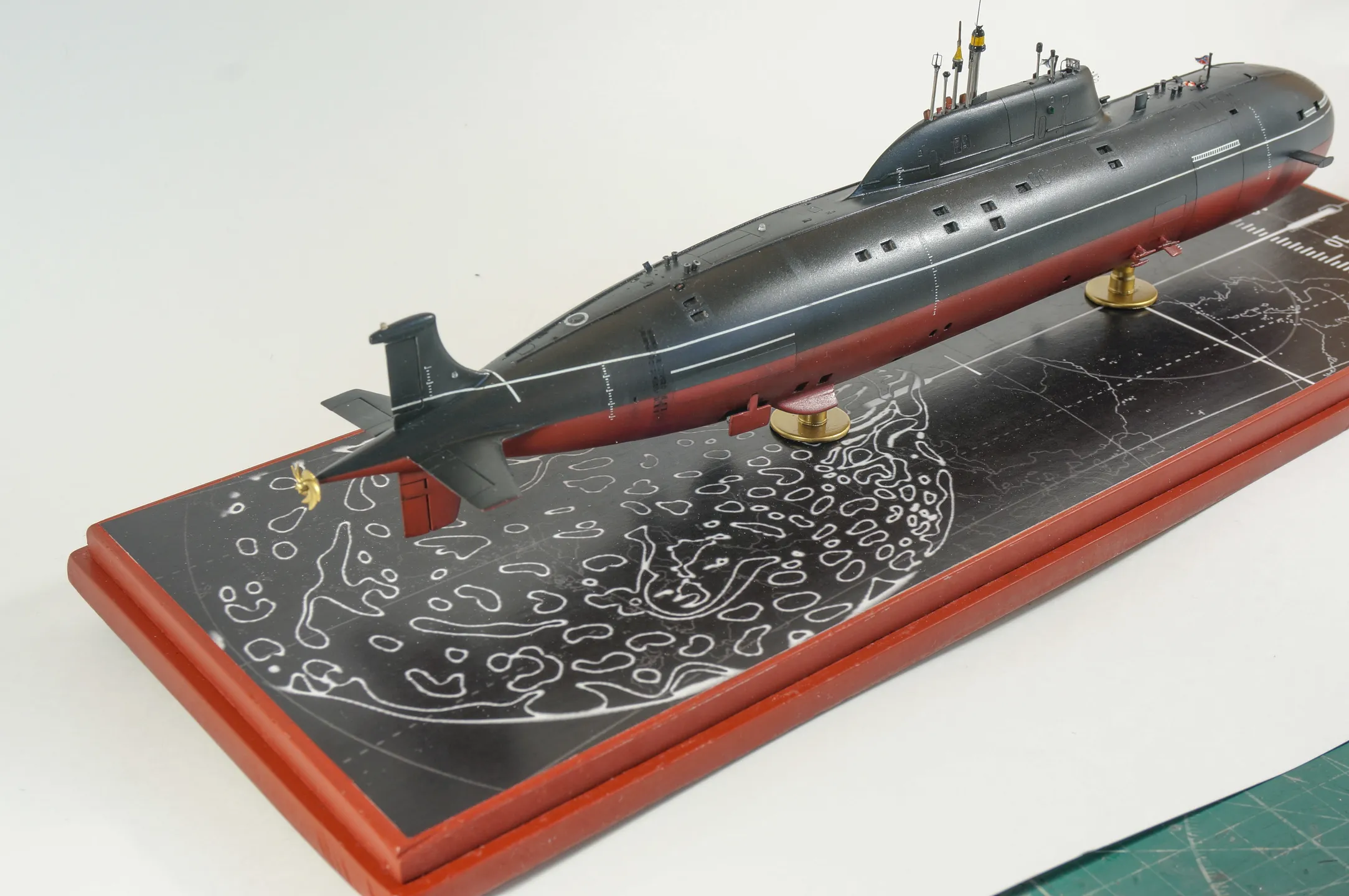

Подводня лодка К-335 «Гепард»
масштаб 1:350автор Ставилэ Сергей
Санкт-Петербург Россия
Итоговая оценка: 92.5

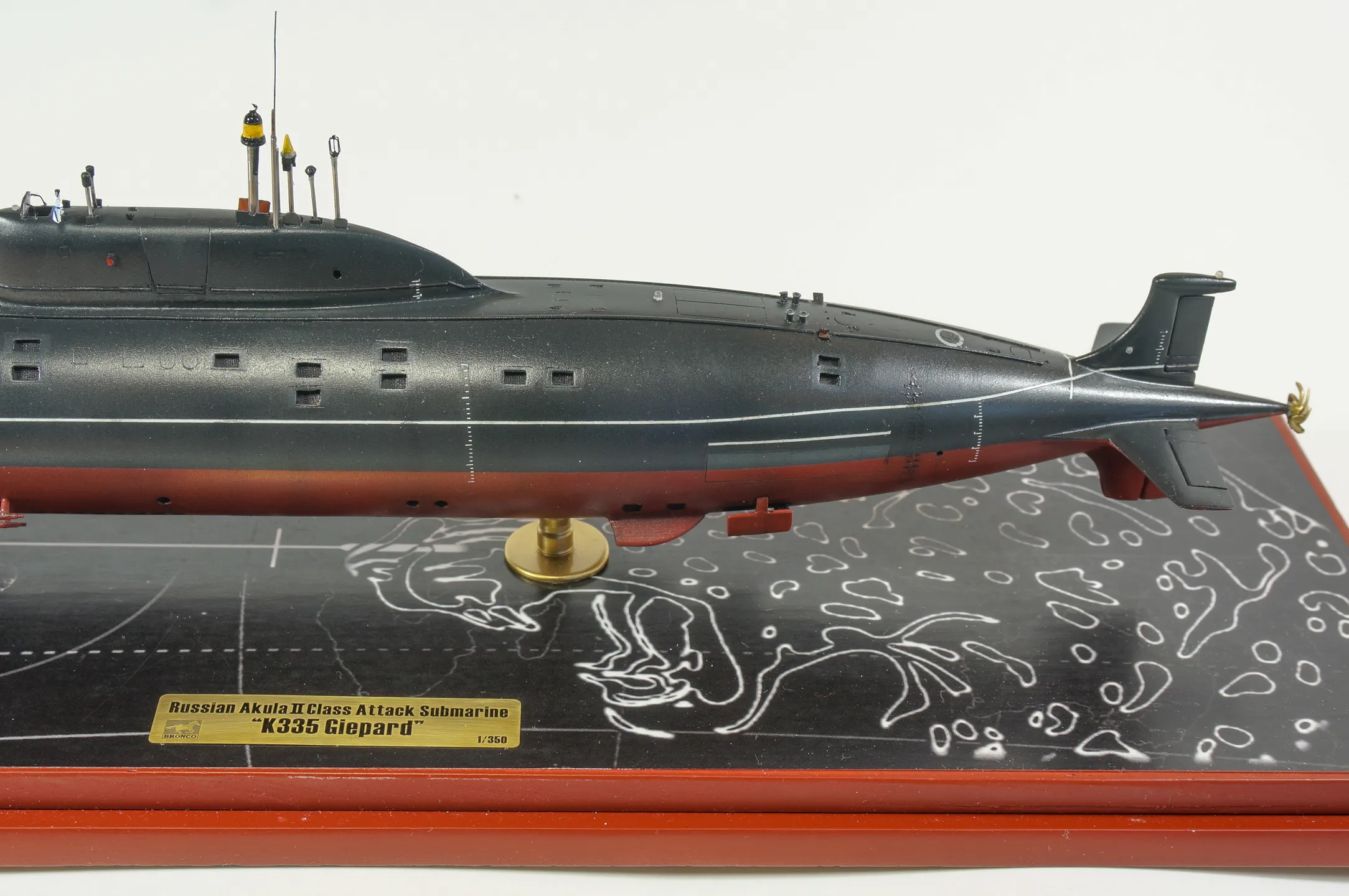

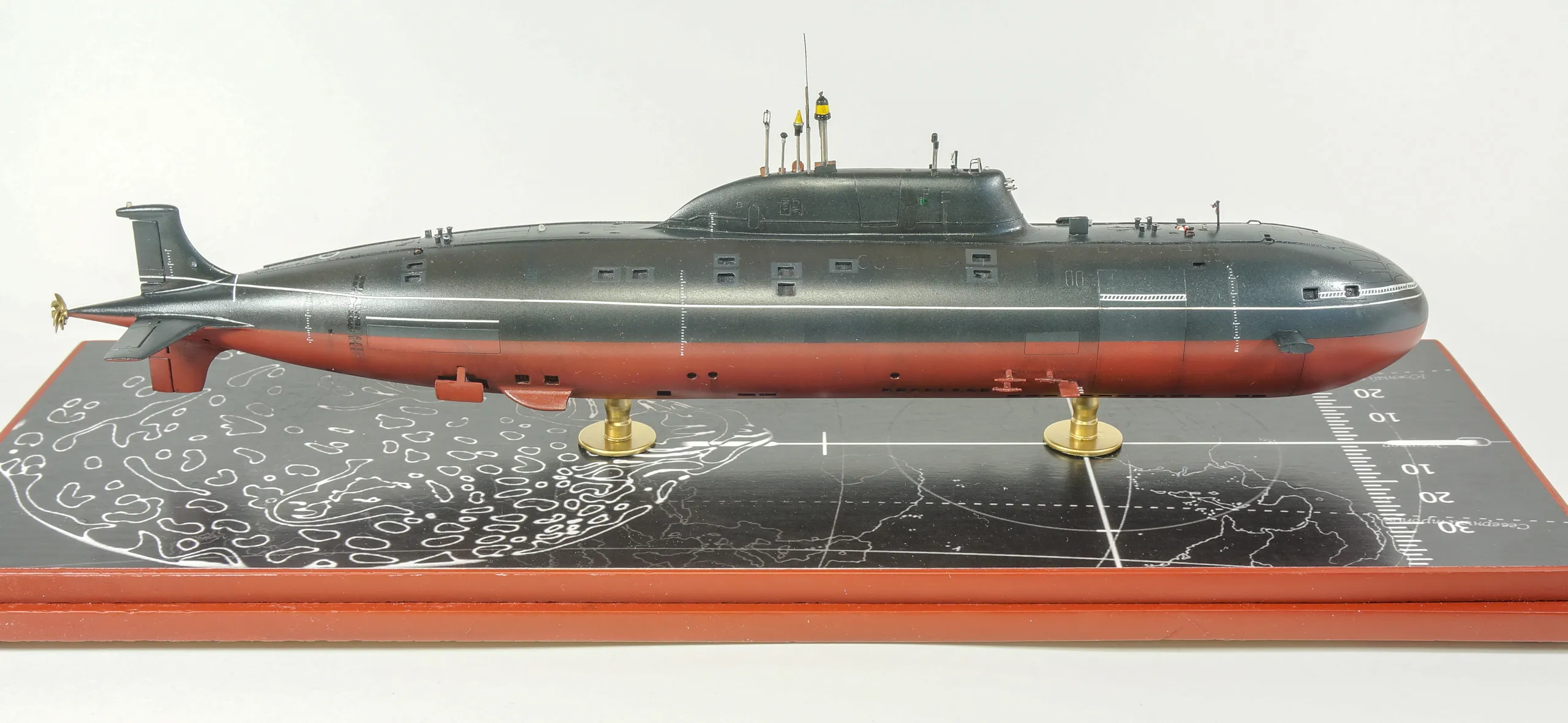

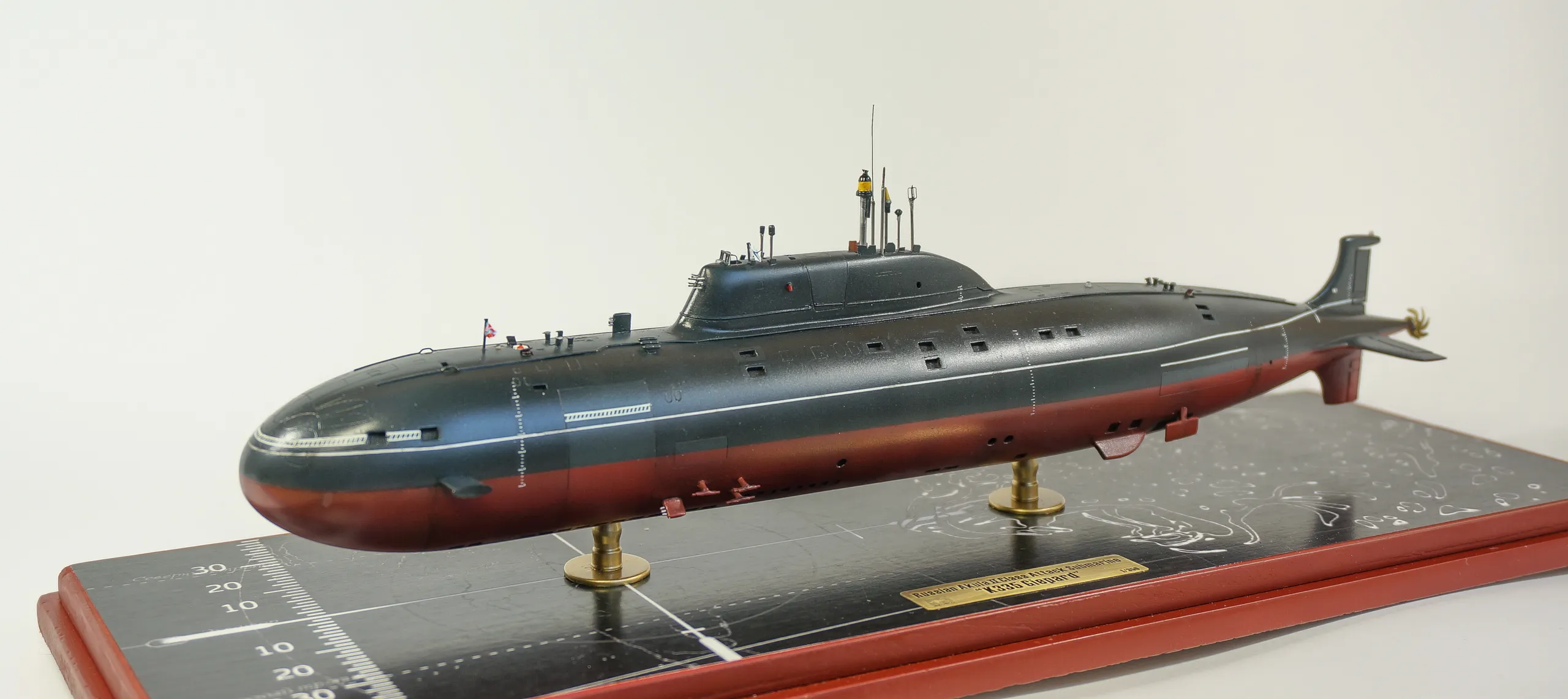

Модель NB5020 Russian Akula II Class Attack Submarine "K335 Giepard". В коробке 3 литника с пластиком, один лист фототравления и декали. Подробная цветная инструкция.
Подводные лодки проекта 971 «Щу́ка-Б» (обозначение НАТО — «Akula») — серия советских многоцелевых атомных подводных лодок третьего поколения, спроектированных по тому же техническому заданию, что и «титановые» лодки проекта 945 «Барракуда», но со стальным корпусом.
Построенные в 1983—2001 годах «Щуки-Б» стали основным типом многоцелевых атомных подводных лодок в российском флоте, придя на смену лодкам проекта 671РТМК «Щука». С 2014 года четыре корабля проекта 971 «Щука-Б» проходят глубокую модернизацию на судоремонтном заводе «Звёздочка», что должно приблизить их характеристики к подлодкам 4-го поколения. Современный преемник проекта 971 «Щука-Б» — подводные лодки проекта 885 «Ясень».
Строительство модели:
Набор очень далек от оригинала,не бьется с чертежами от слова "совсем", поэтому главная задача была,собрать по чертежам. Если лодка и подвергалась модернизации,то внешне это никак не отражалось, поэтому не делал какой либо привязке к годам службы.Грубо говоря 2000-е годы.Проект 971 имеет 4 модификации, и лишь "Гепард" имеет яркое отличие от всех своих
братьев по проекту.
Что я переделал на модели:

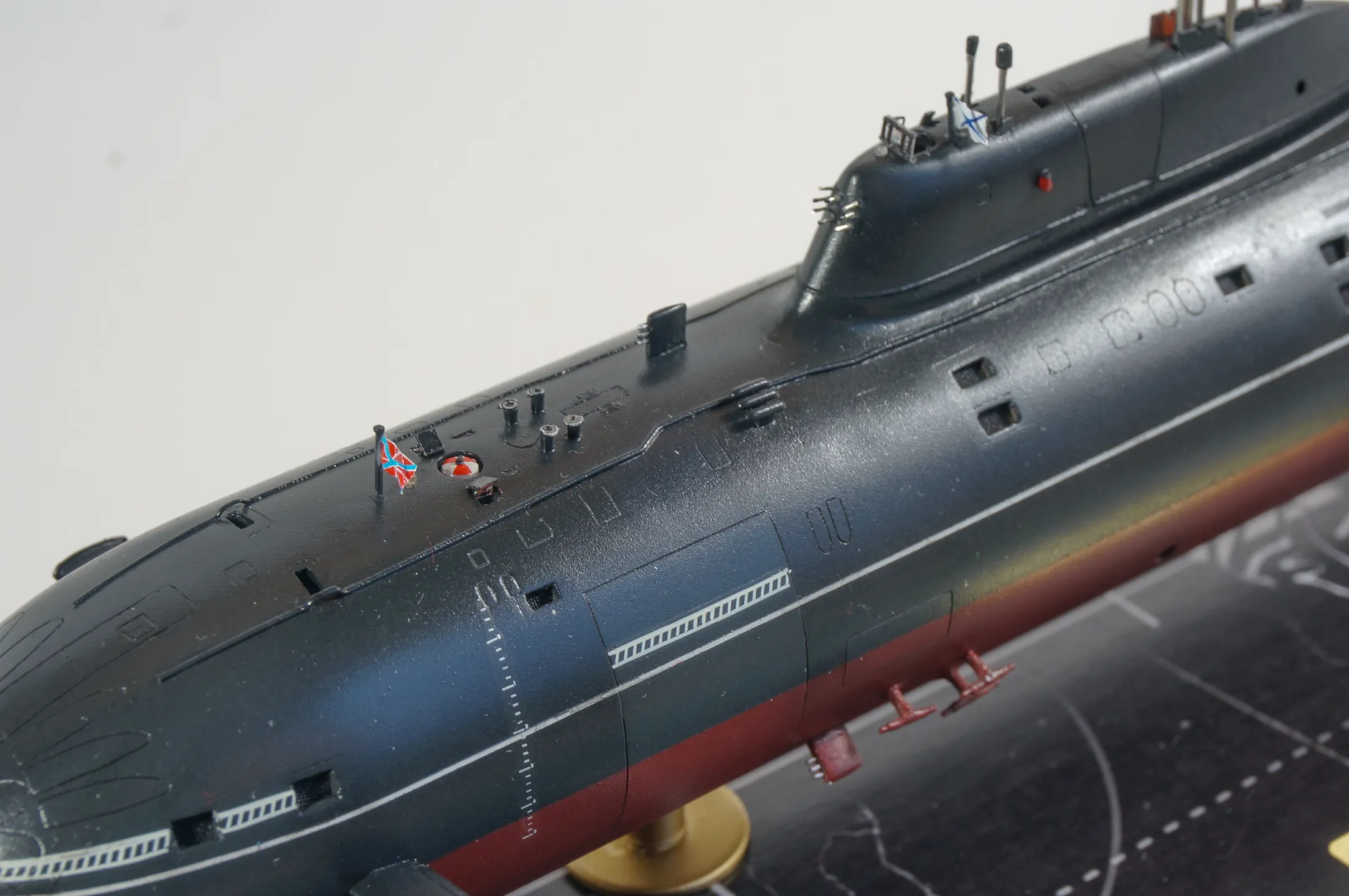

- зашпаклевал все шпигаты и вырезал новые,сверяясь с чертежами "Delitanta"

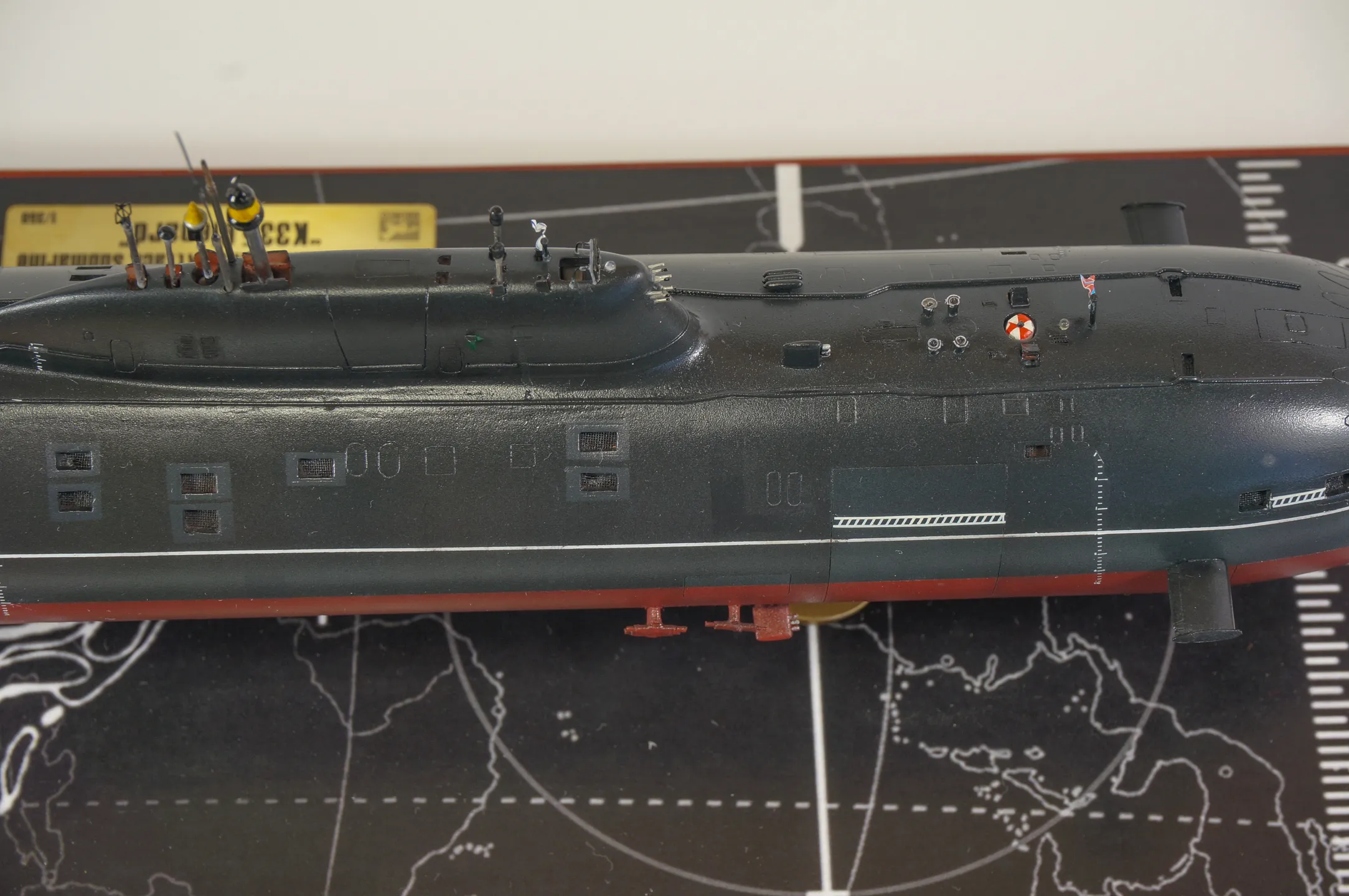

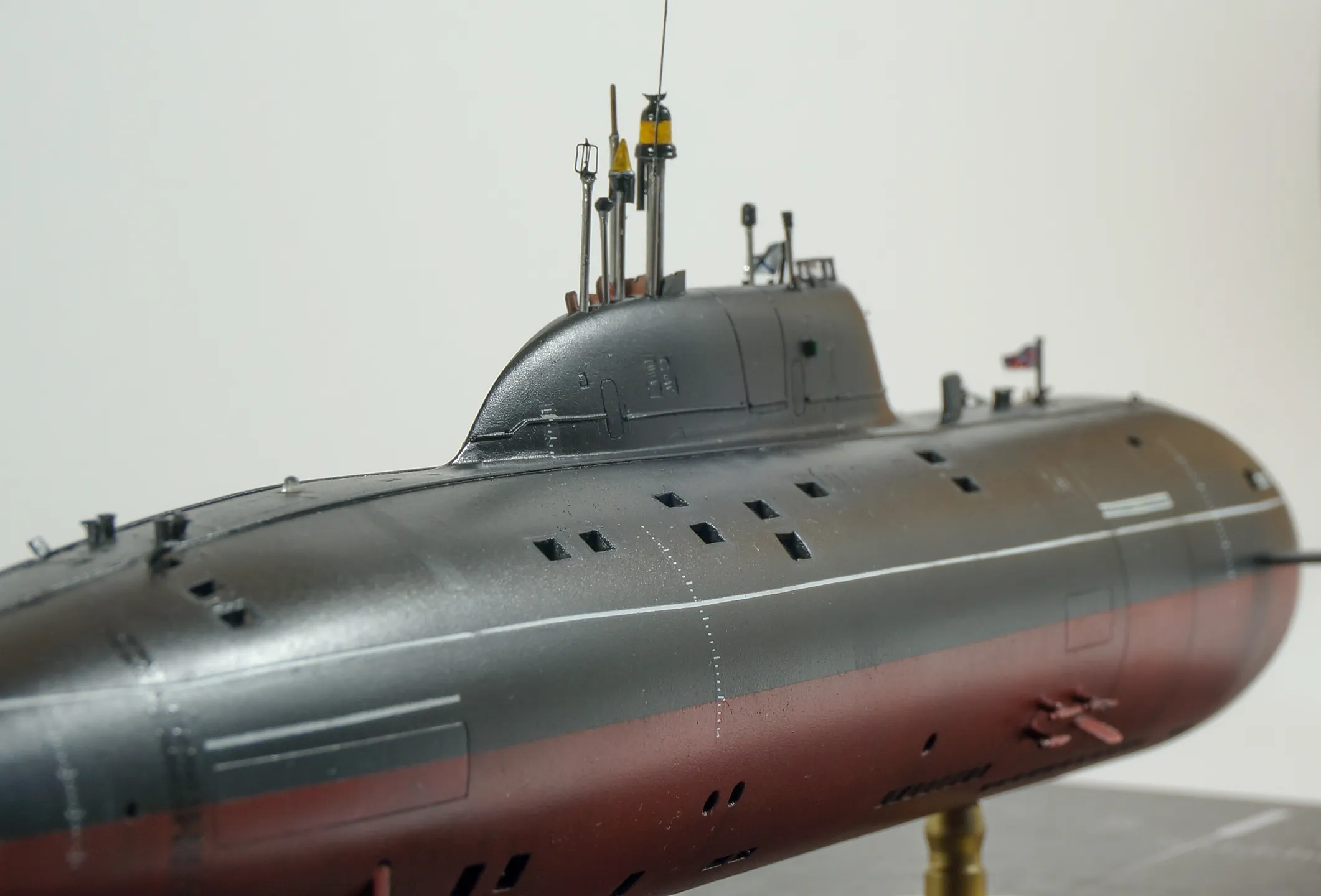

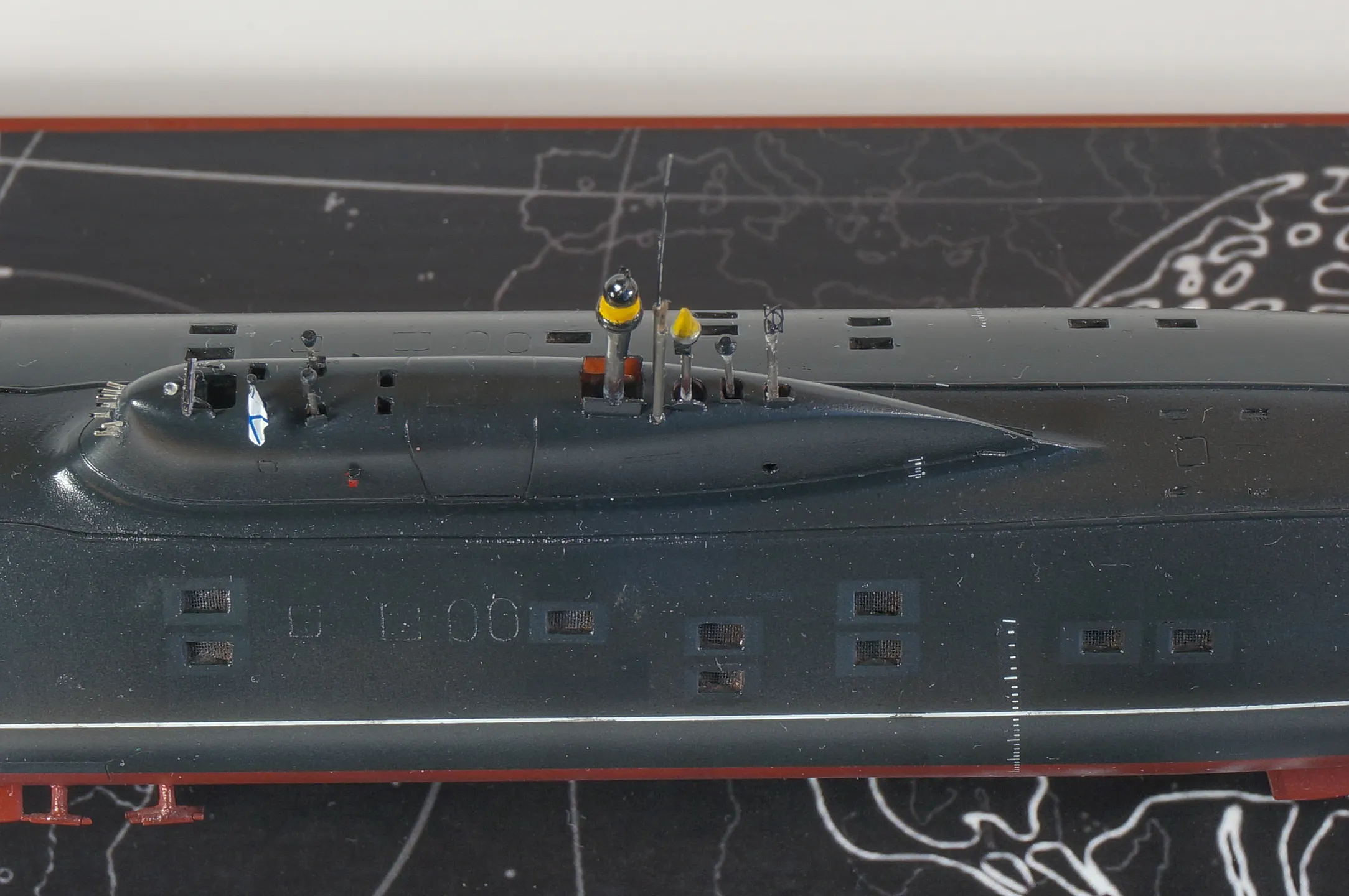

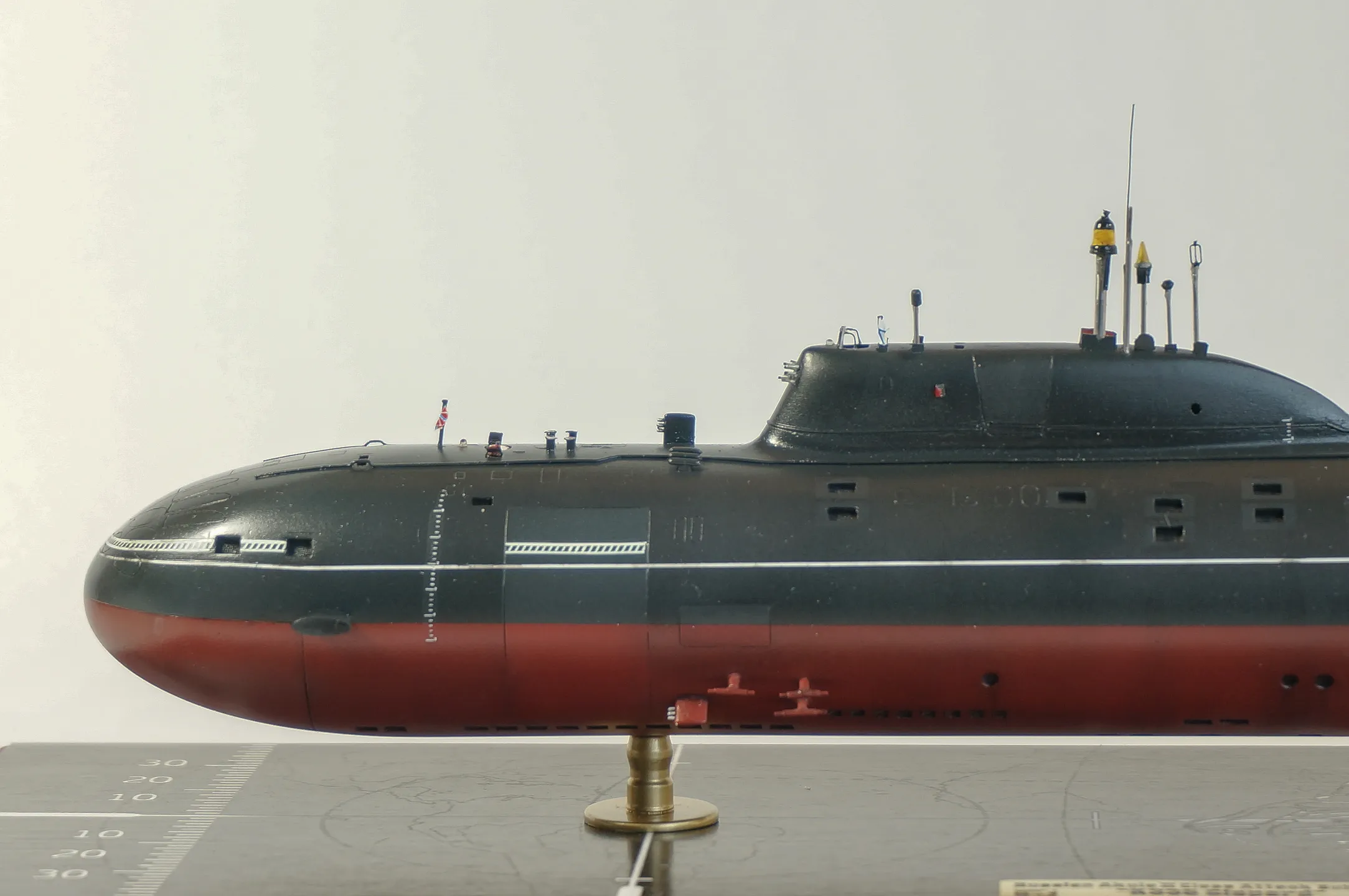

- вырезал рубку,сделал палубу ровной,изменил геометрию рубки и вклеил ее обратно

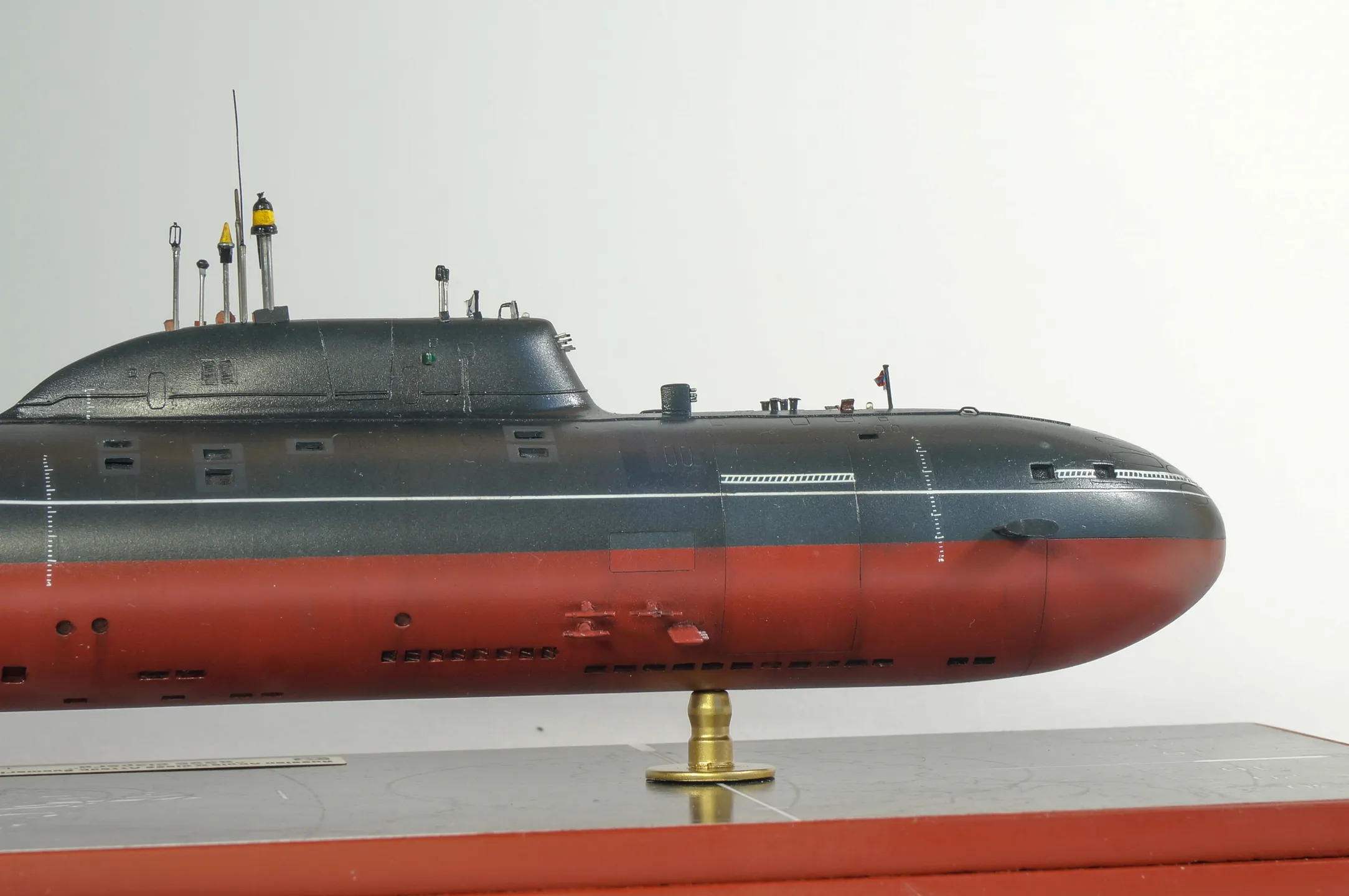

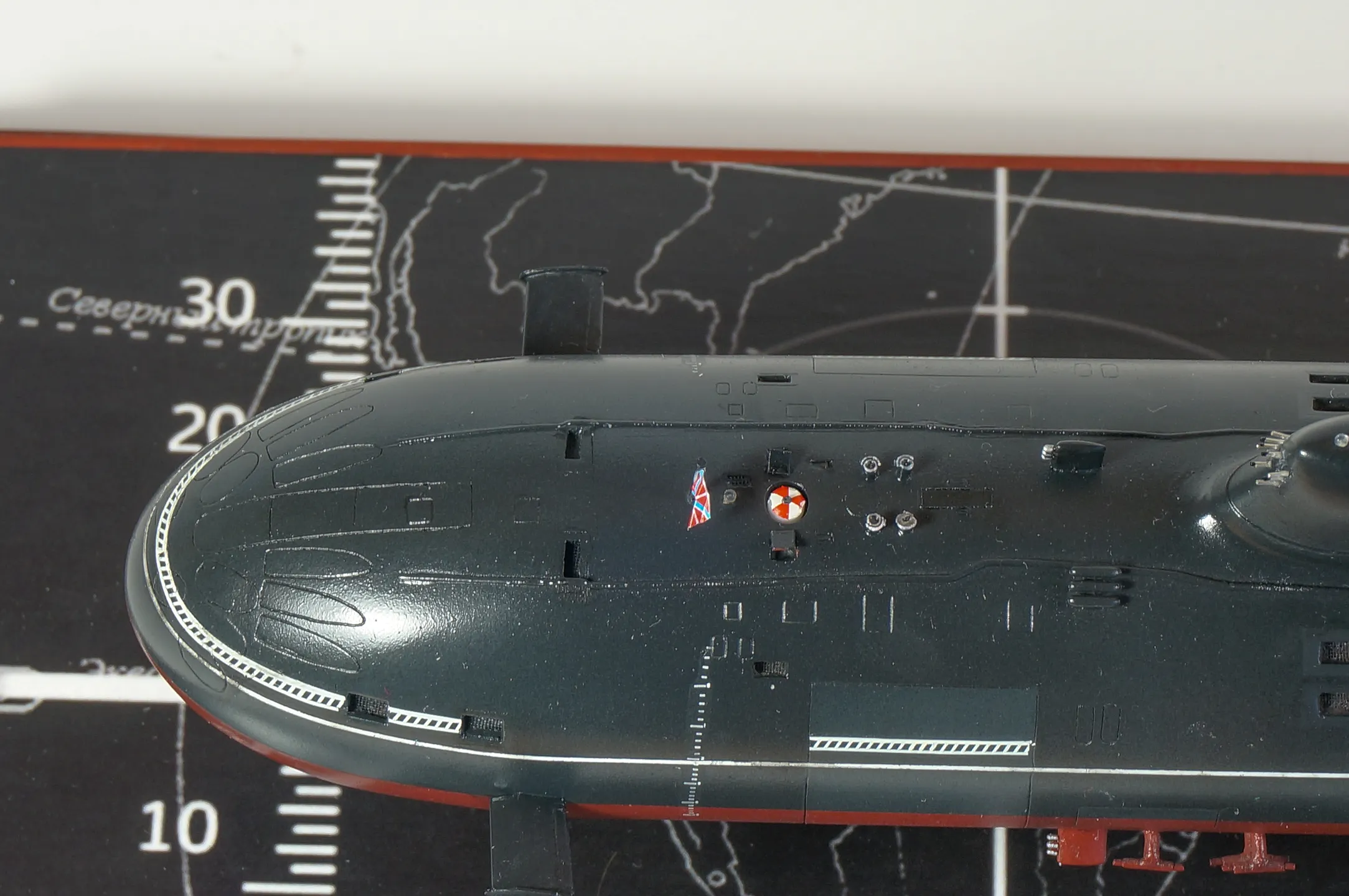

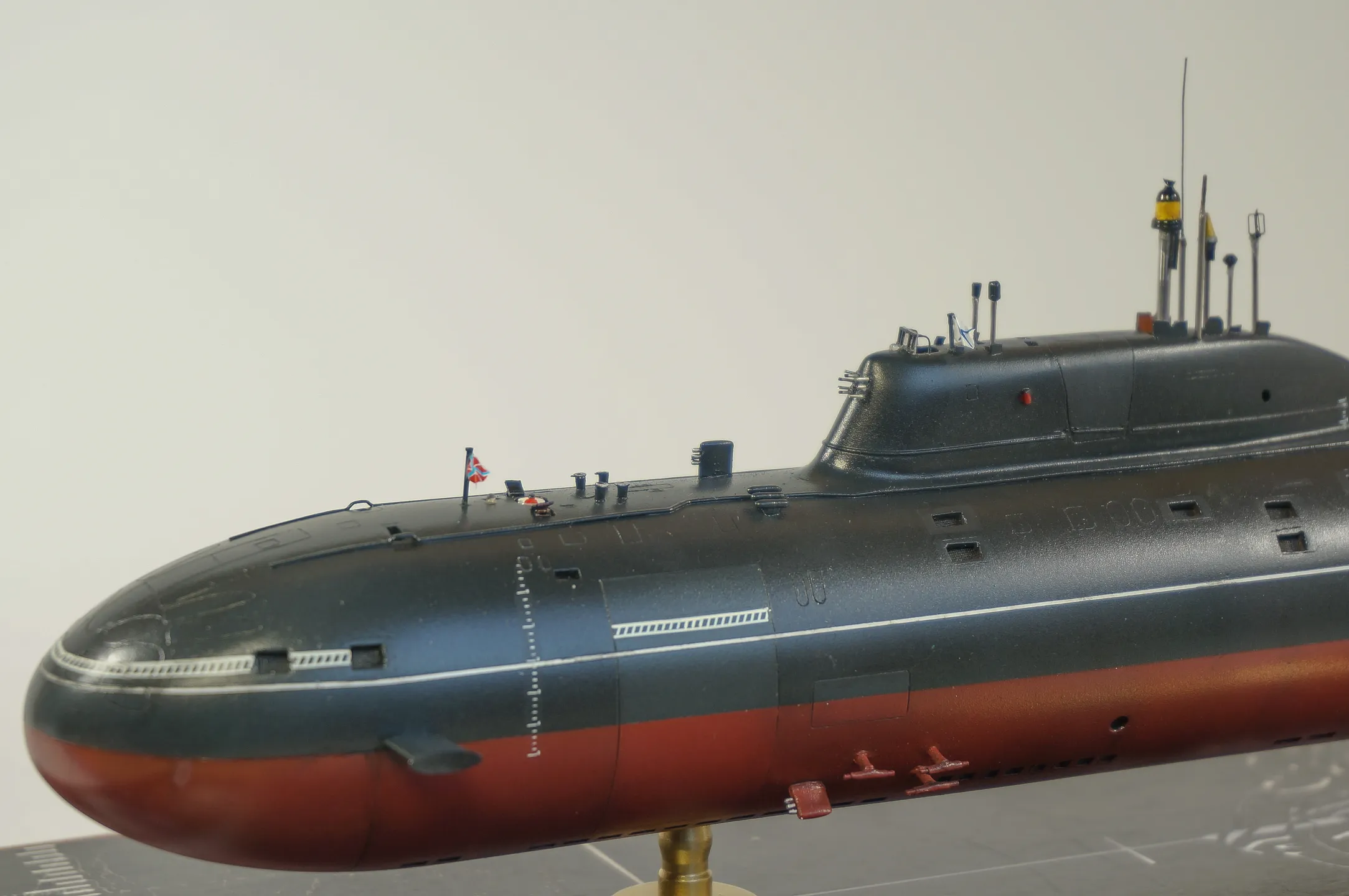

- изменил форму носовой части,вклеив внутрь листовой пластик, и поставив распорки сточил ,придав более острую форму носу.

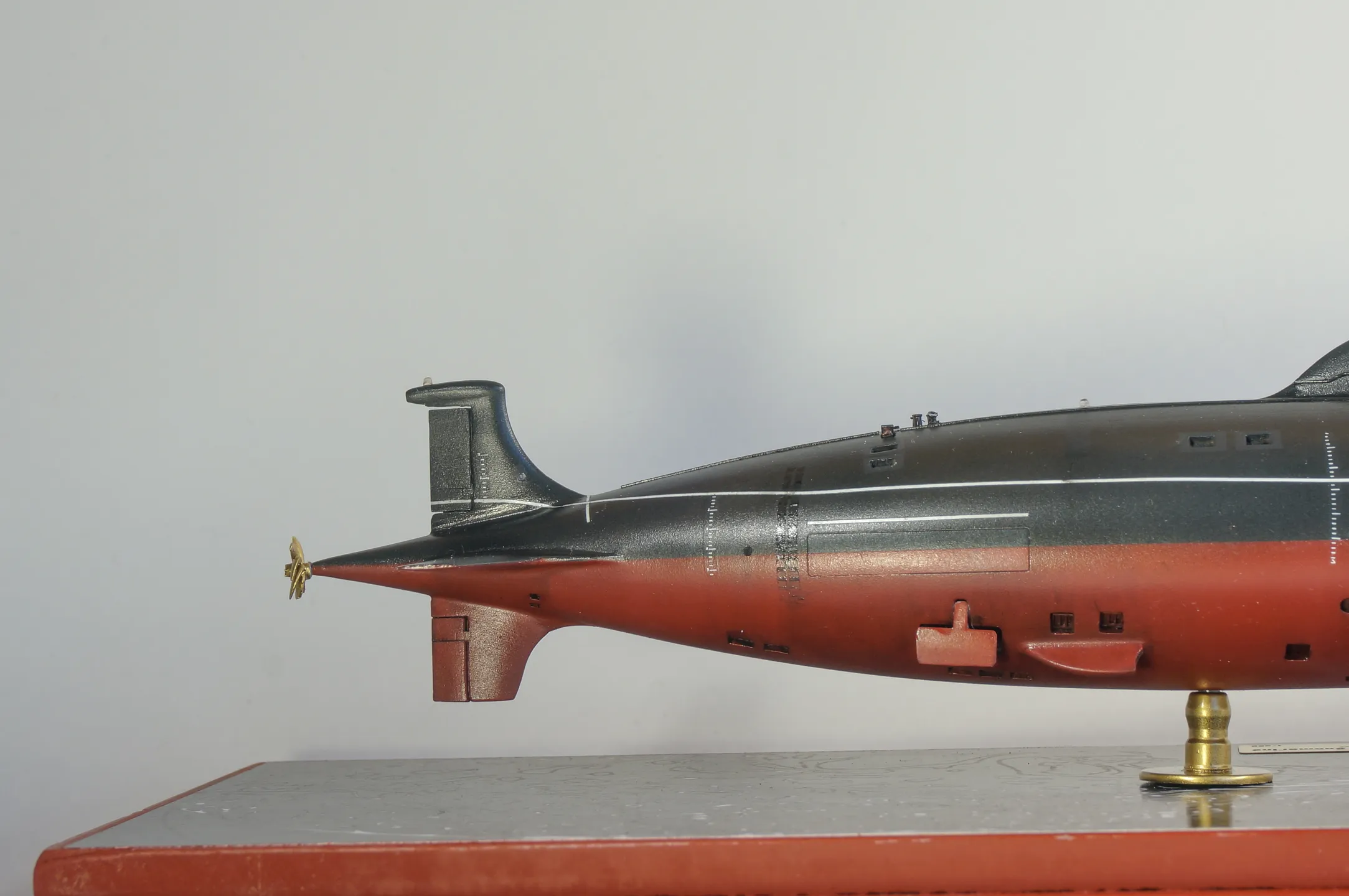

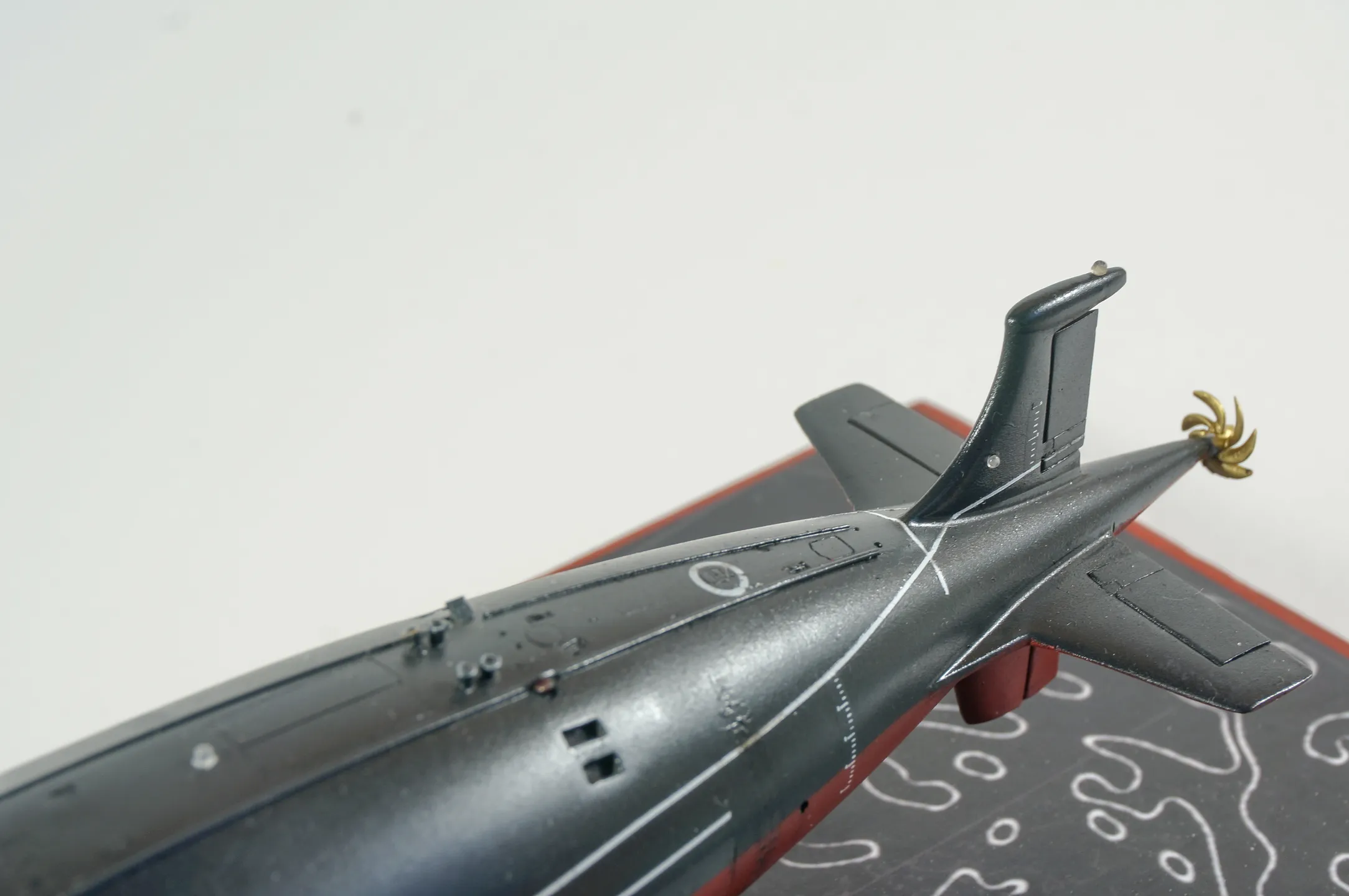

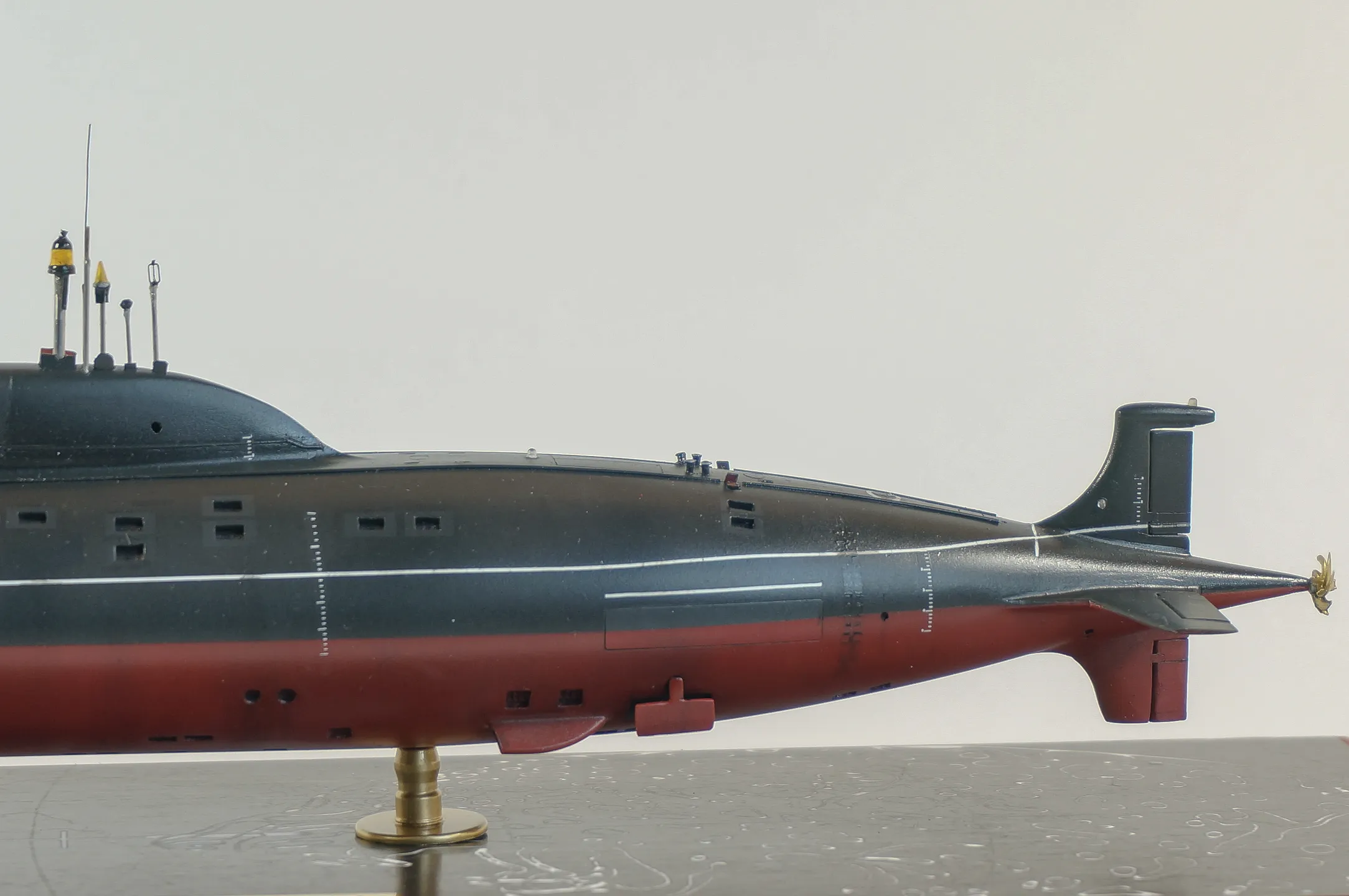

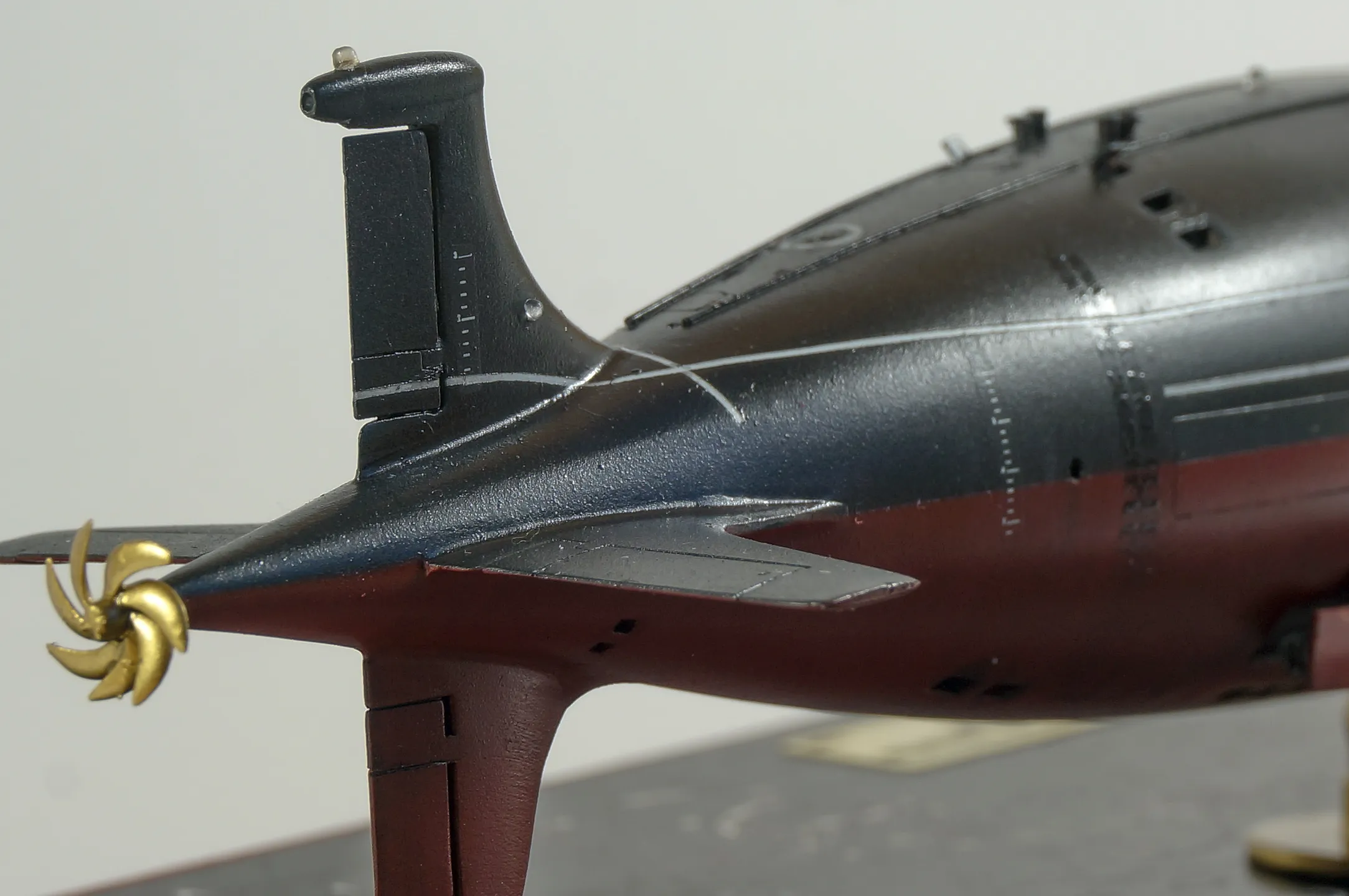

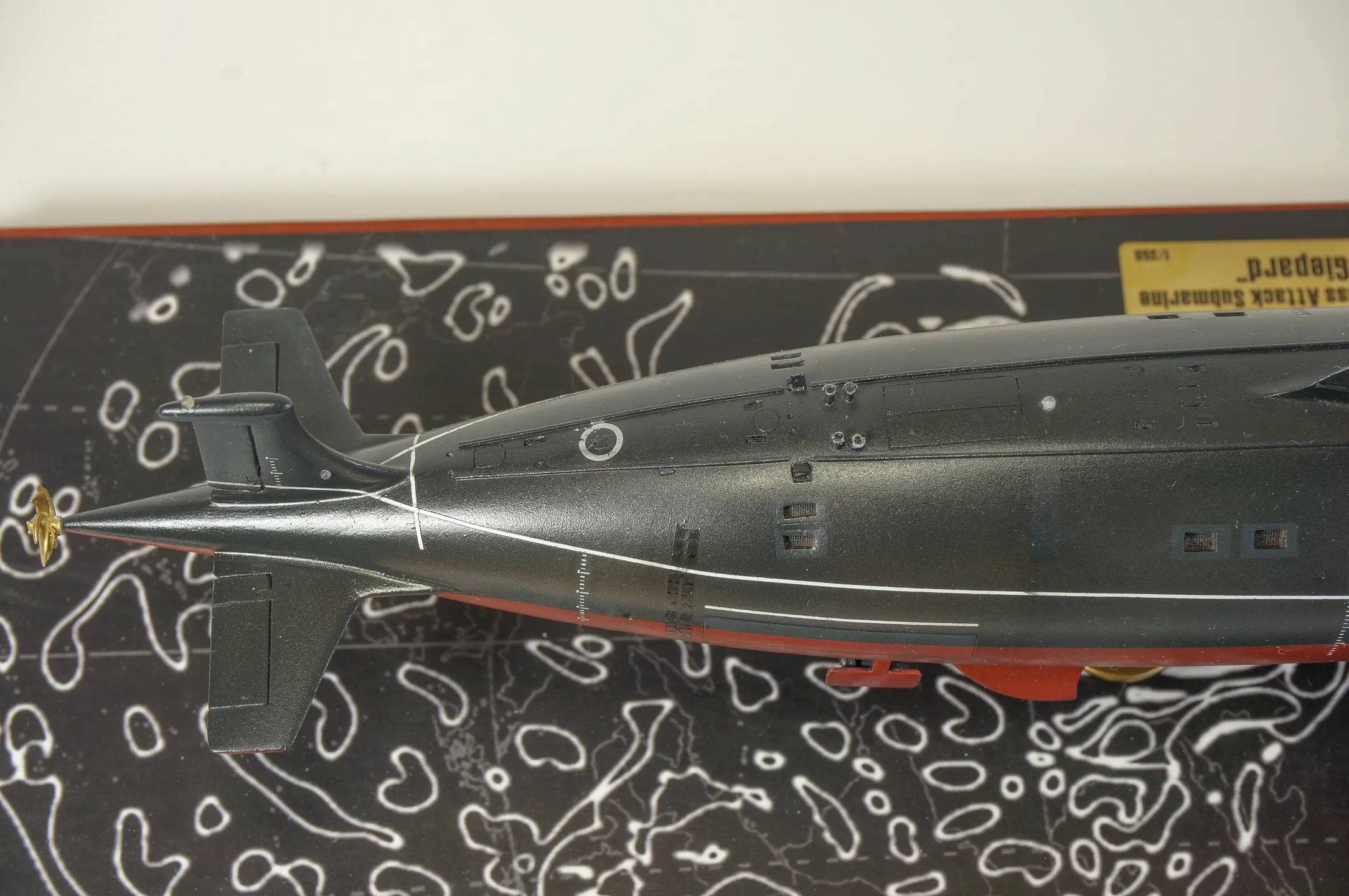

- переделал форму кормовых оперений

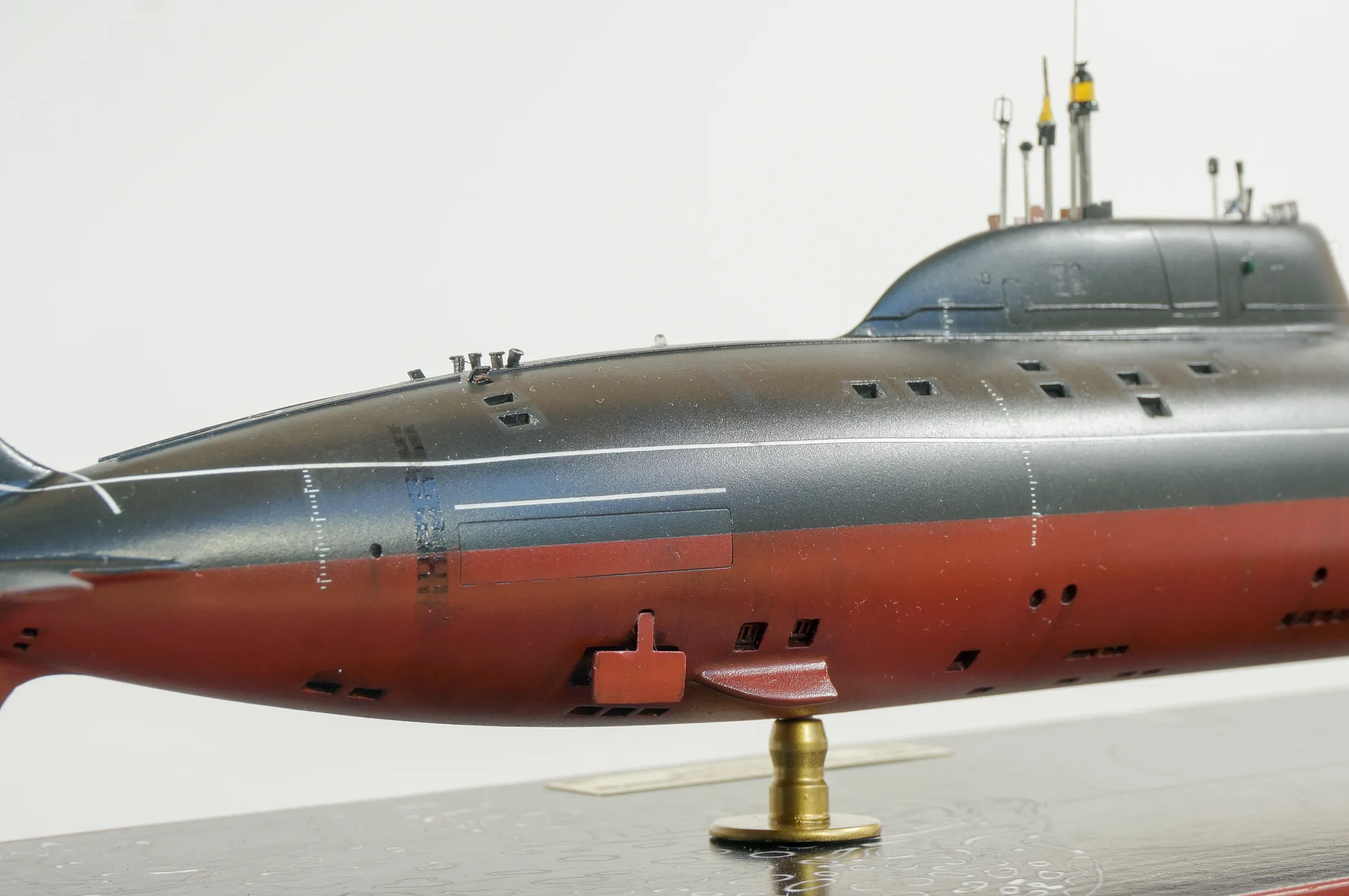

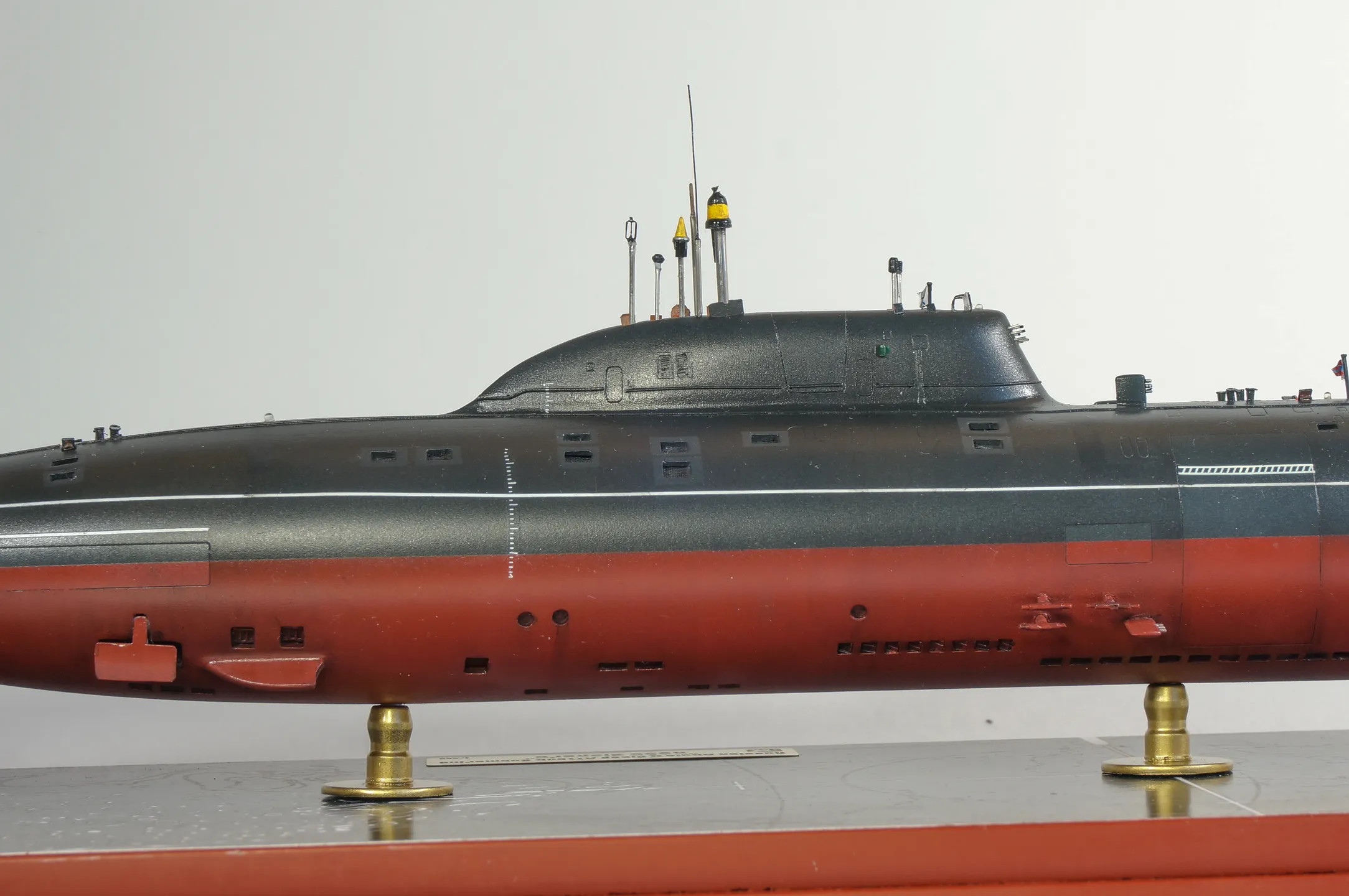

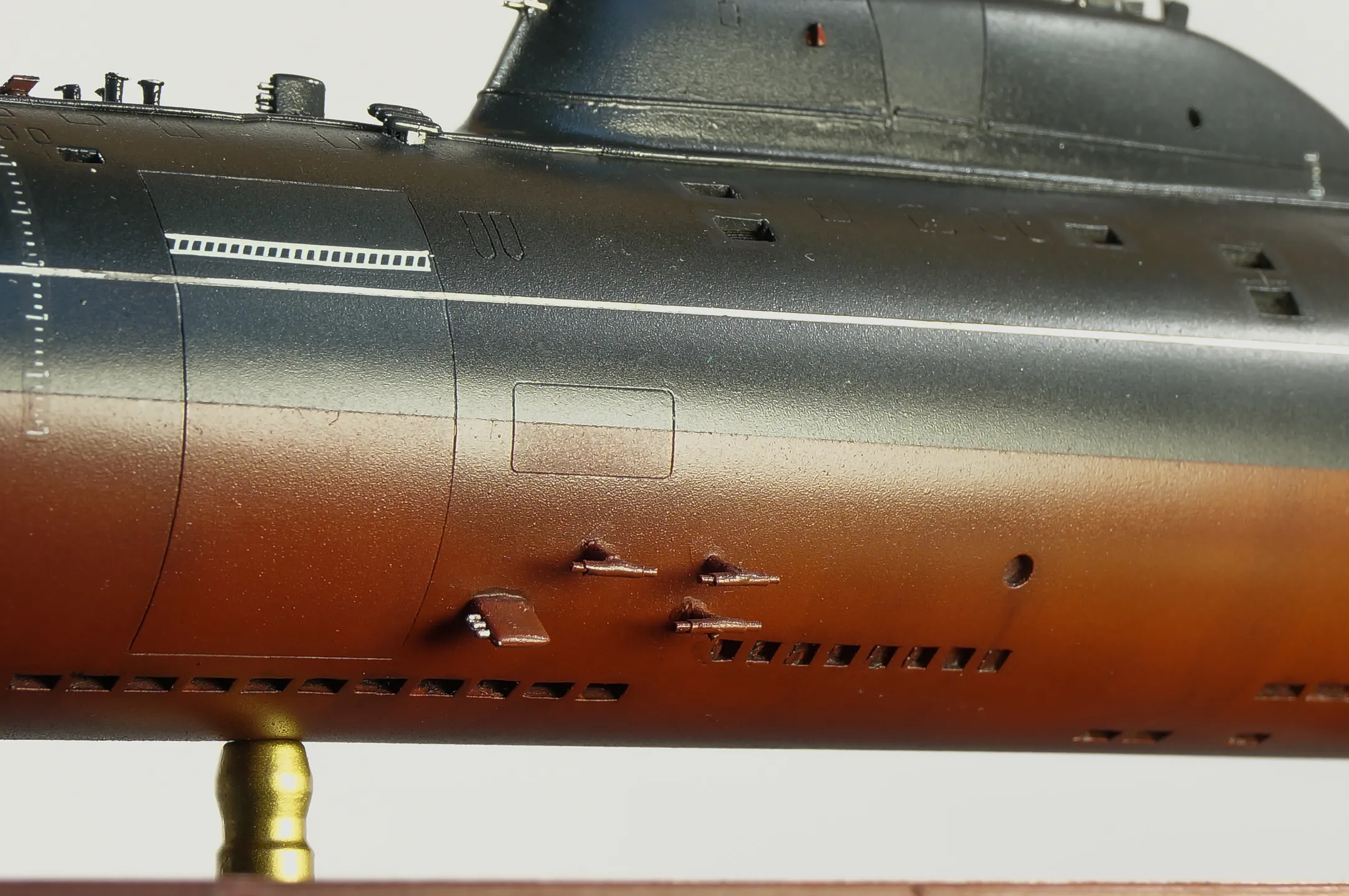

- полностью переделал всю расшивку на модели и добавил всевозможные забортные отверстия и решетки,сверяясь с чертежами
- изготовил из тянутого литника новый страховочный рейлинг и леера

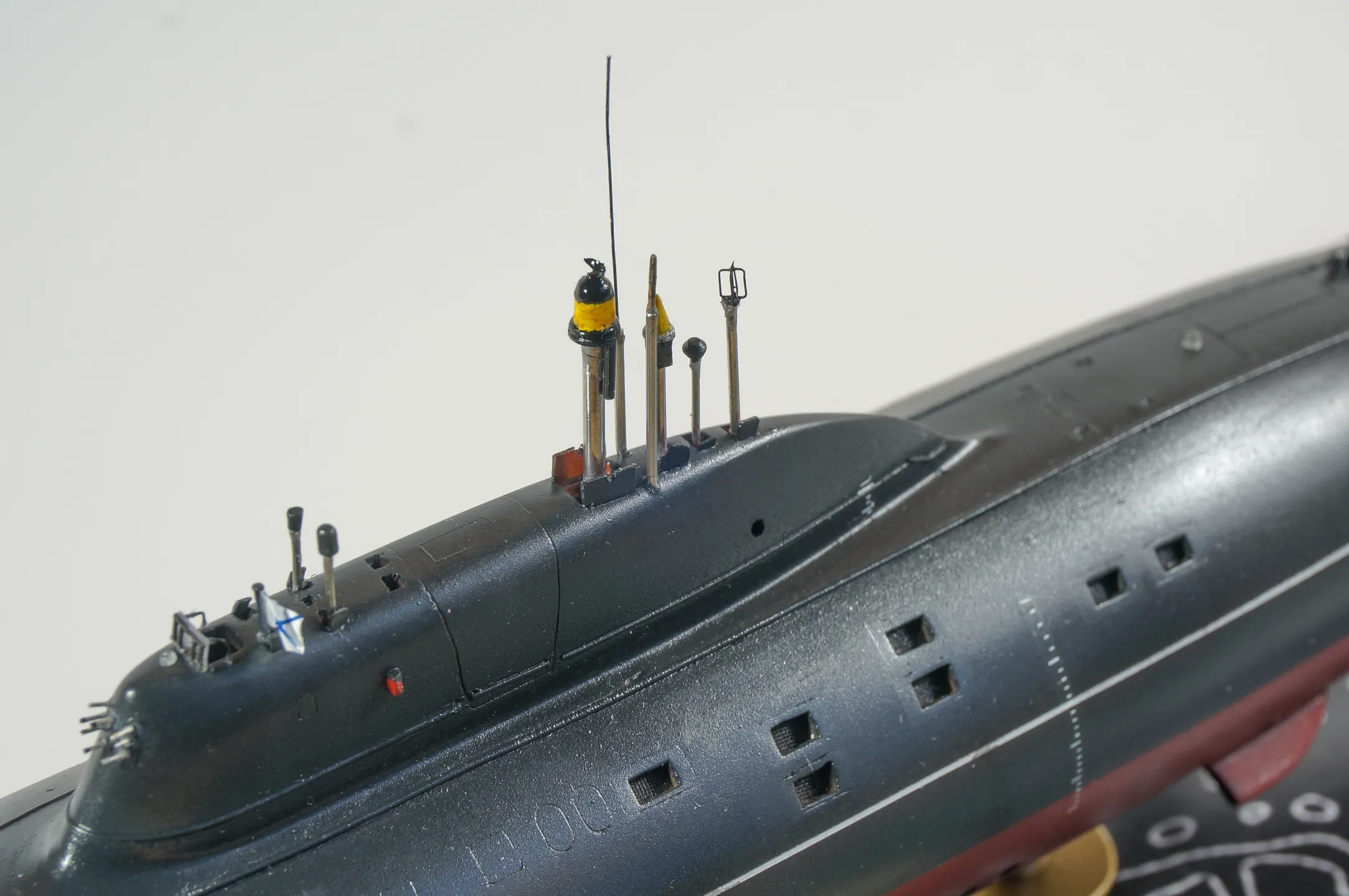

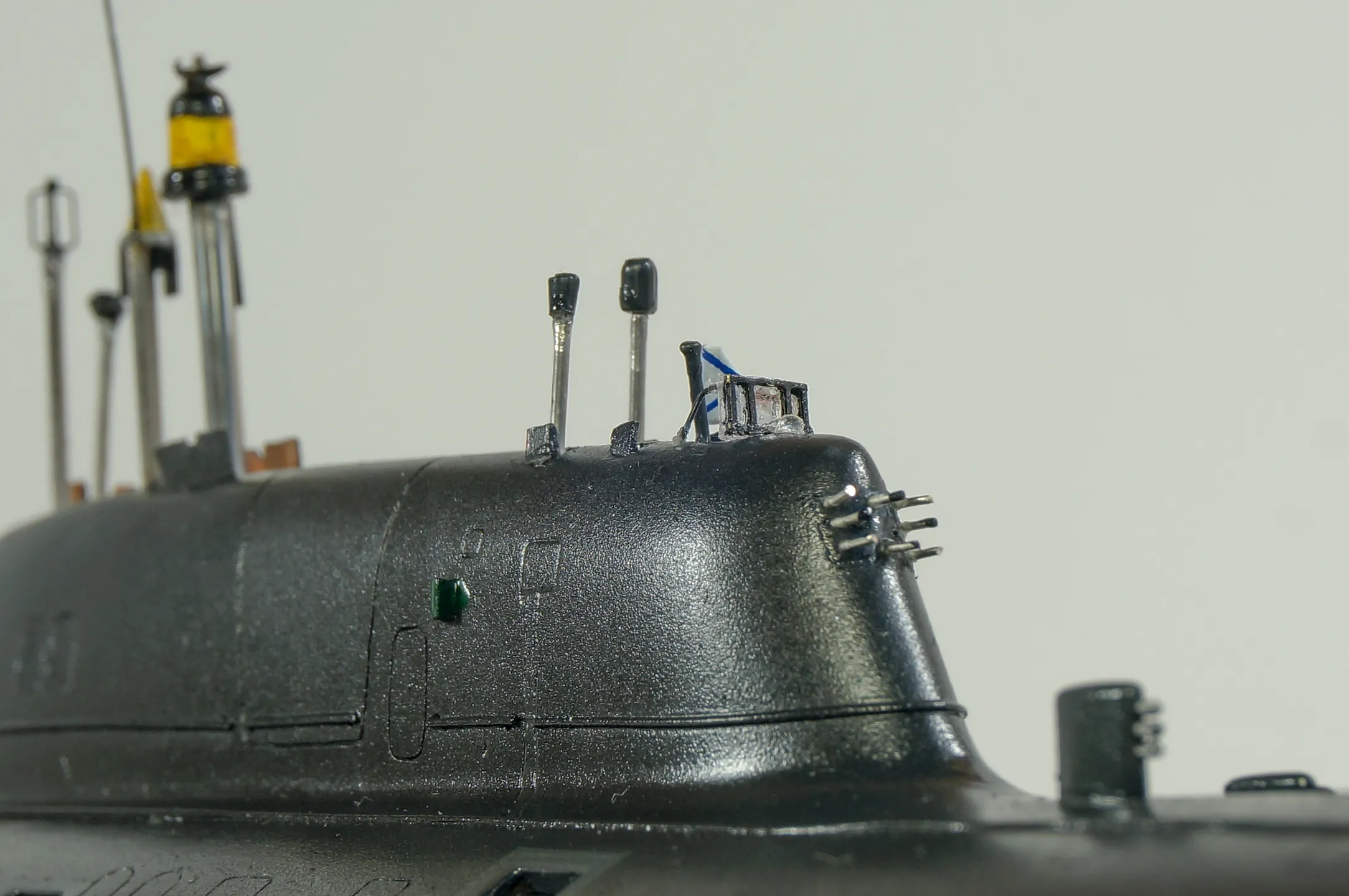

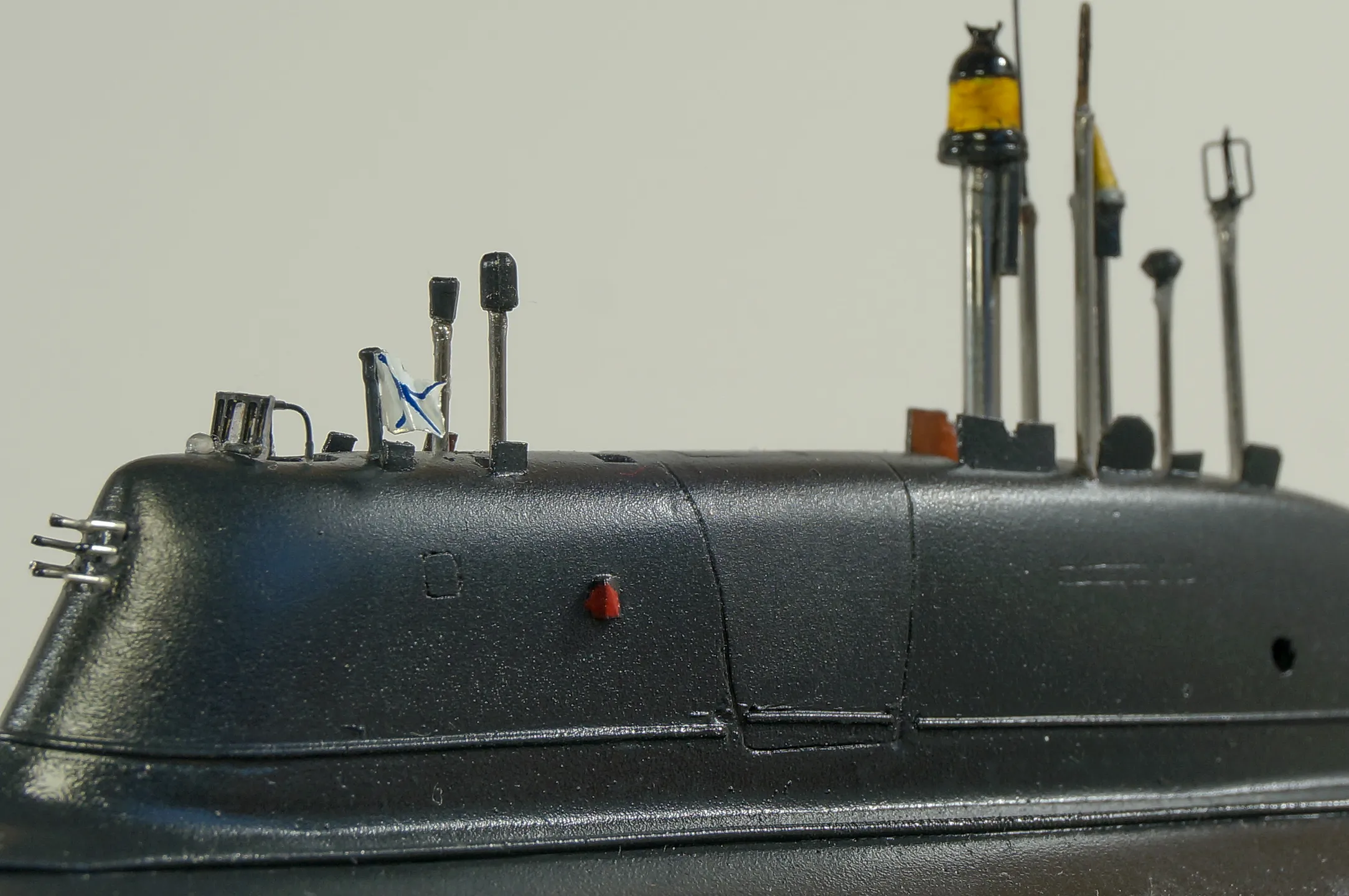

- новые выдвижные устройства из мед.иголок и пластика
- перенес место подруливающих устройств, и сами устройства изготовил с нуля
- переделал винт,изменив угол лопастей.
Окраску делал по фотографиям,краску мешал "на глаз". Декали из набора сразу развалились, поэтому сетку вокруг акустических устройств пришлось делать вручную из белых полосок декалей.
