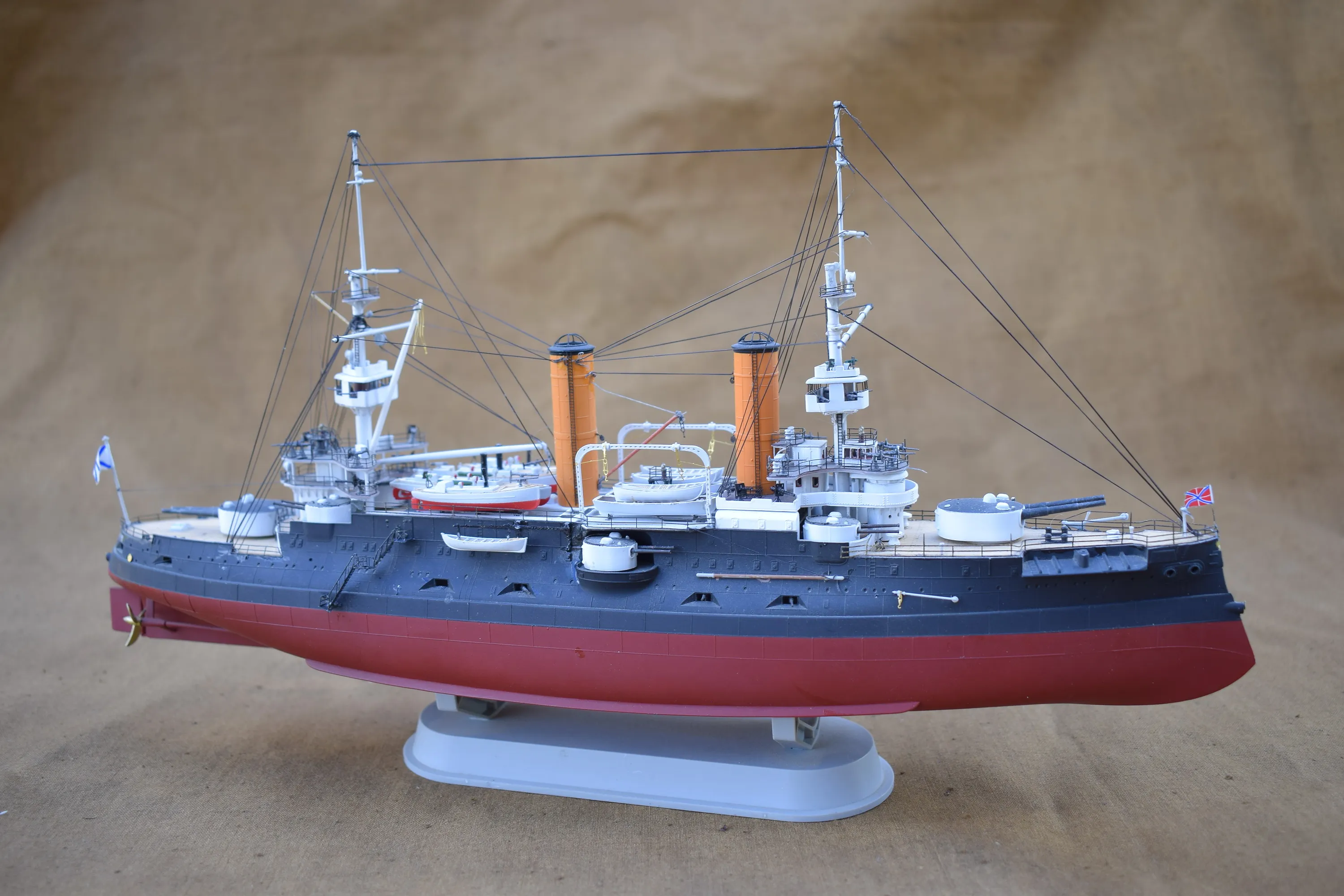

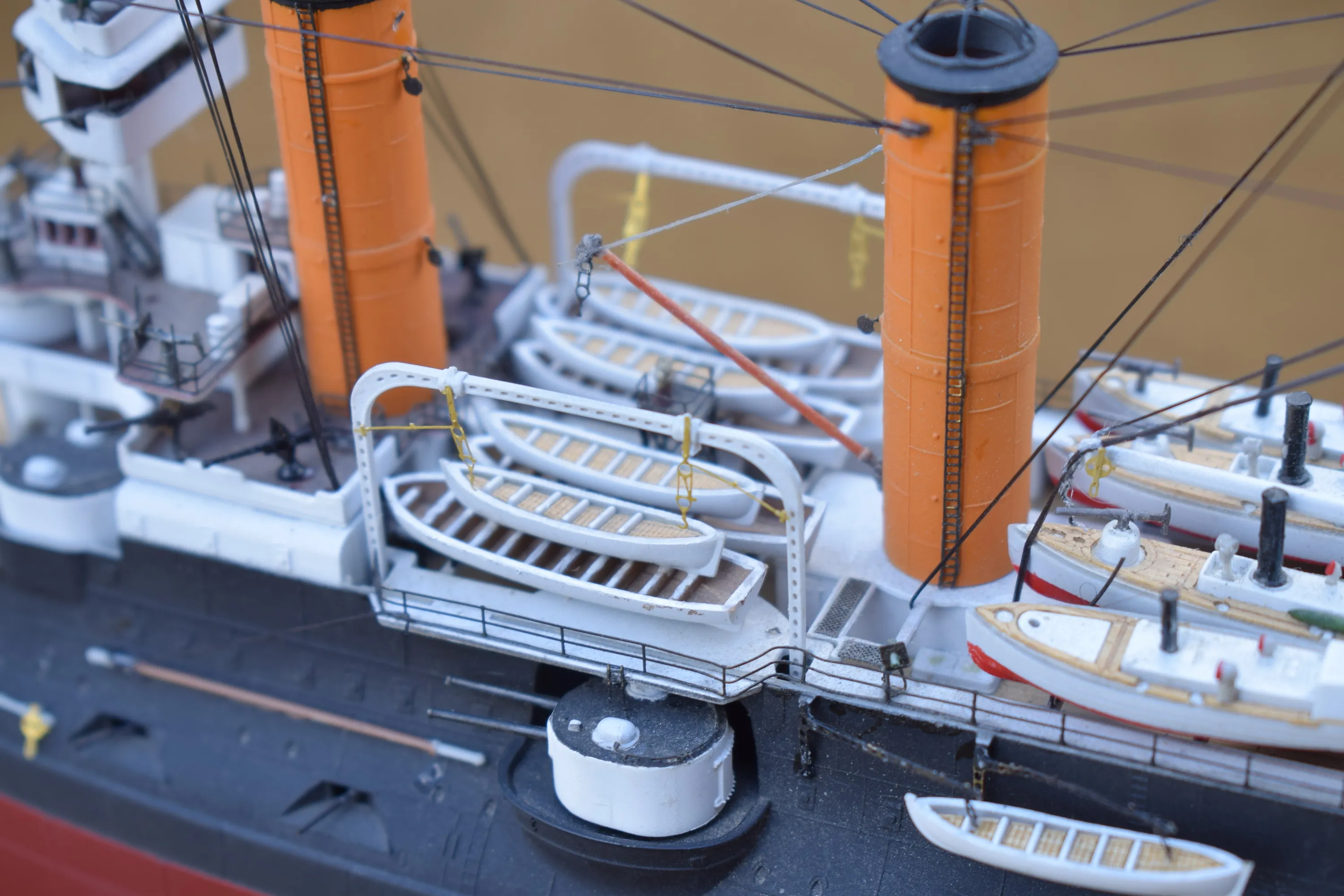

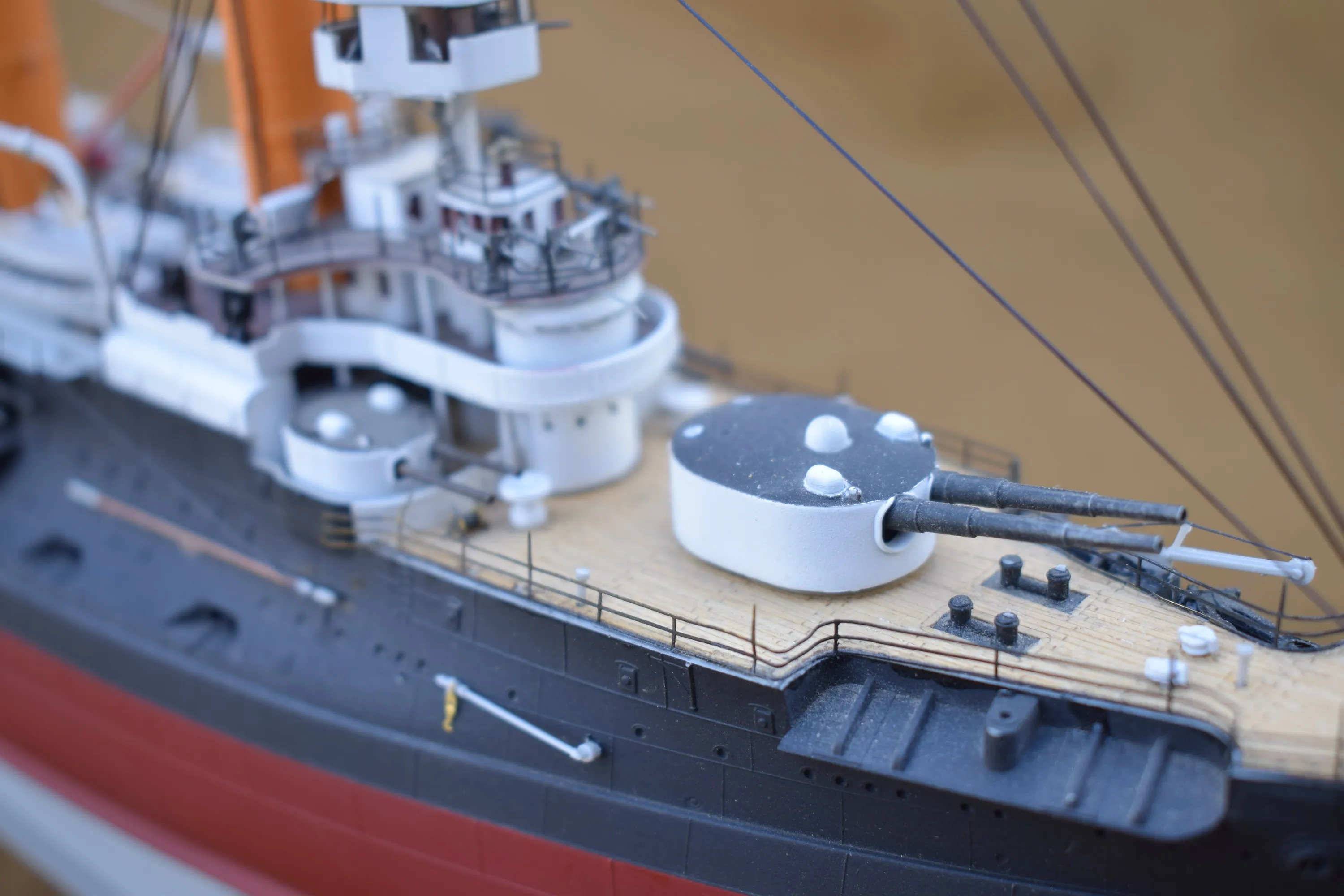

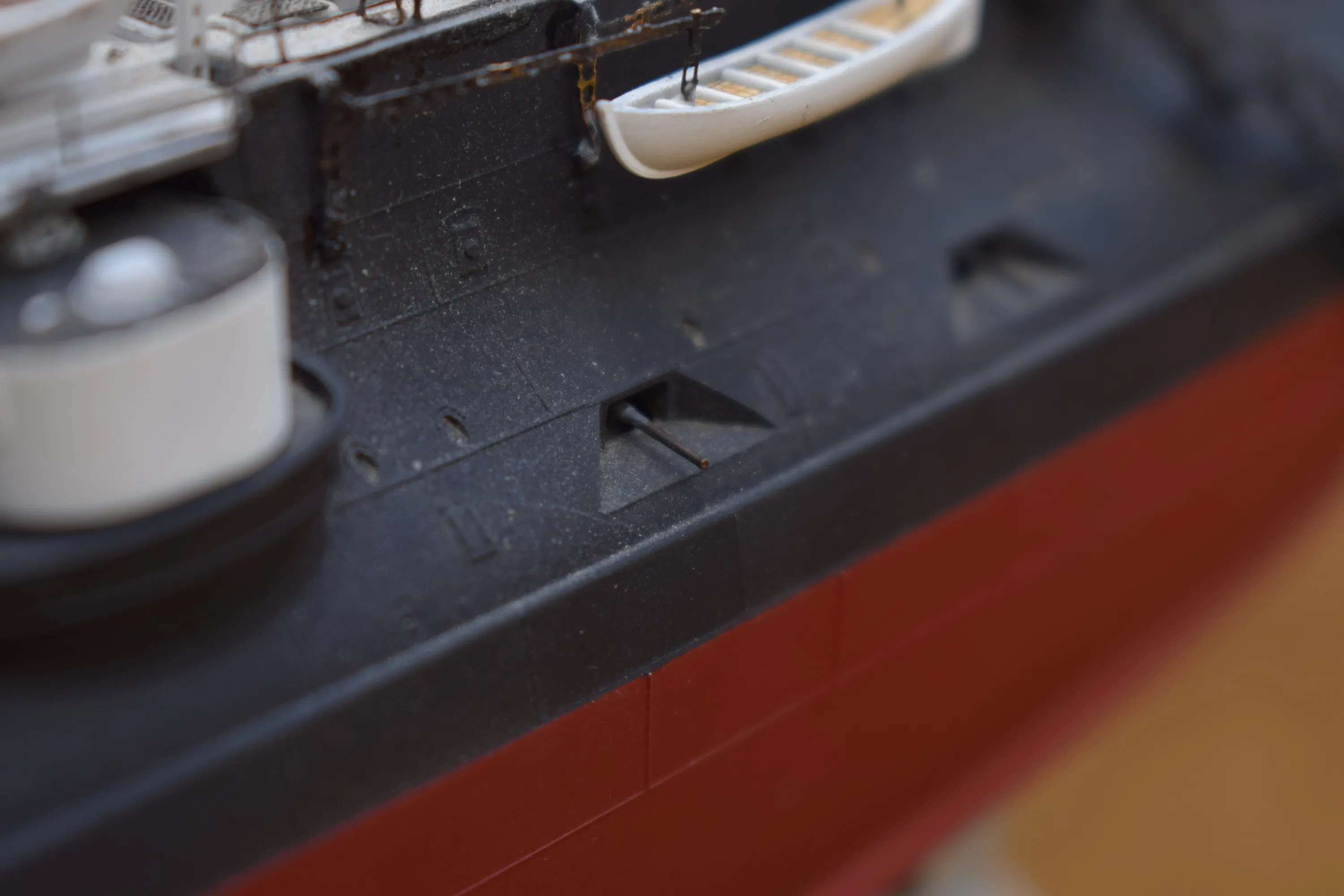

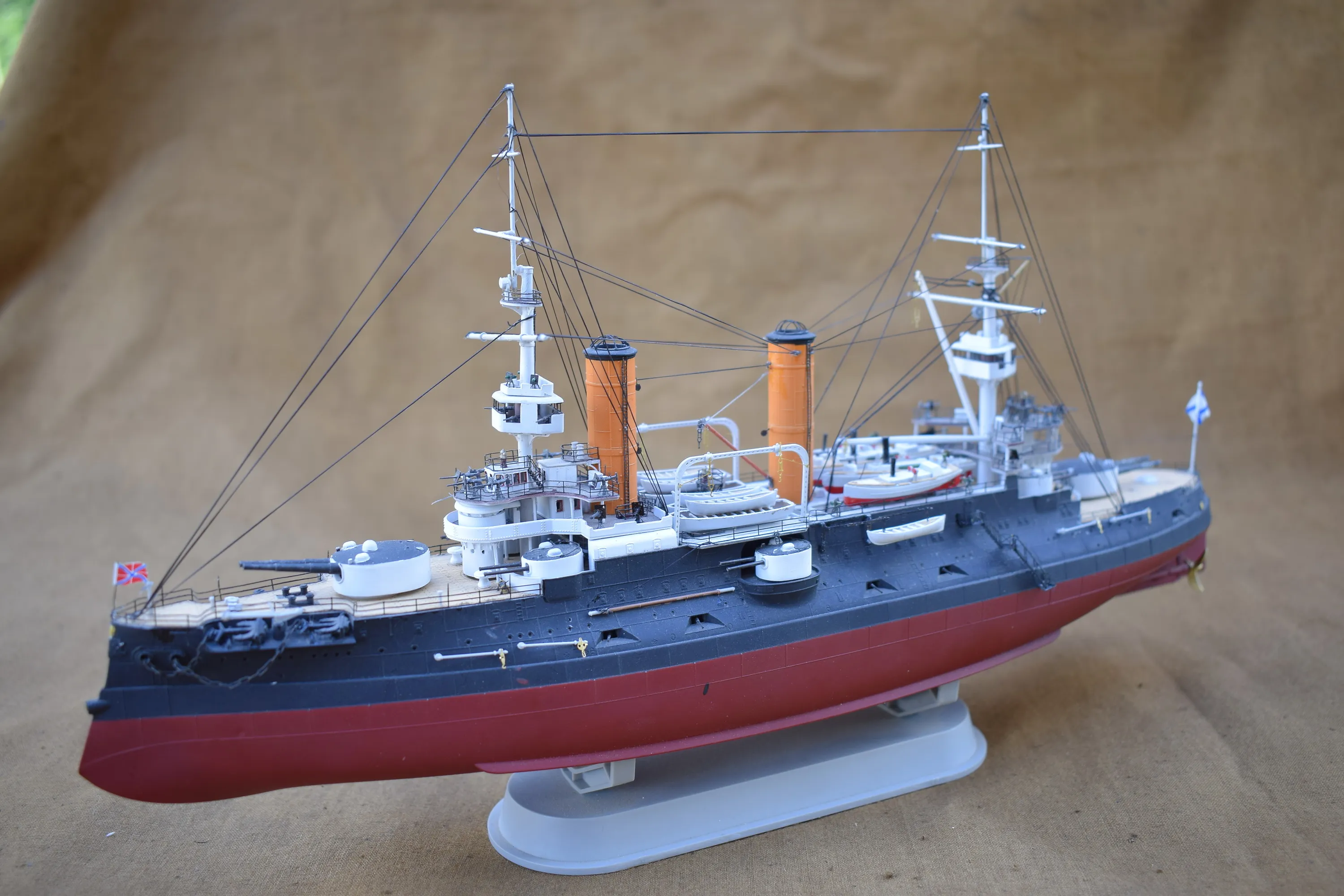

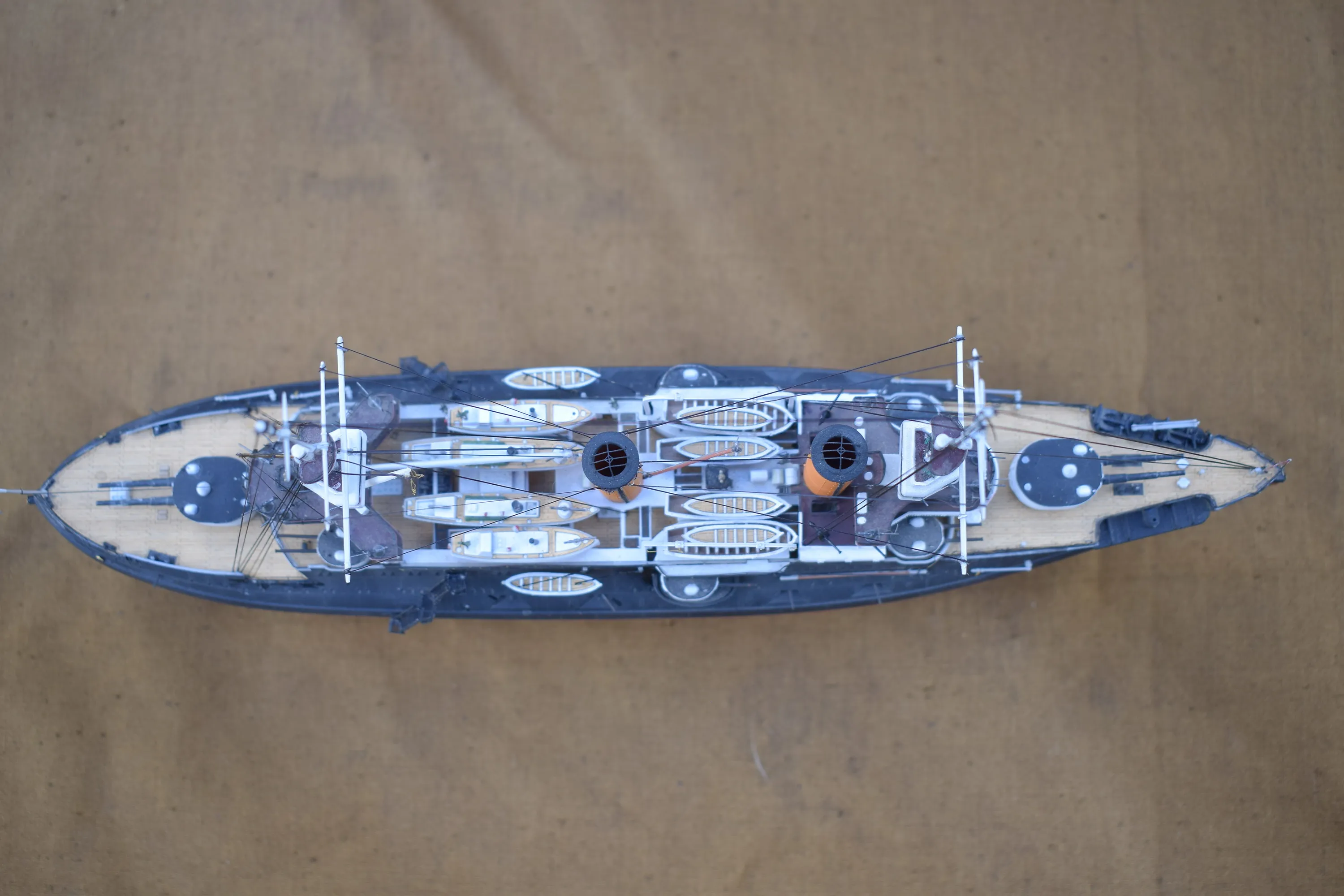

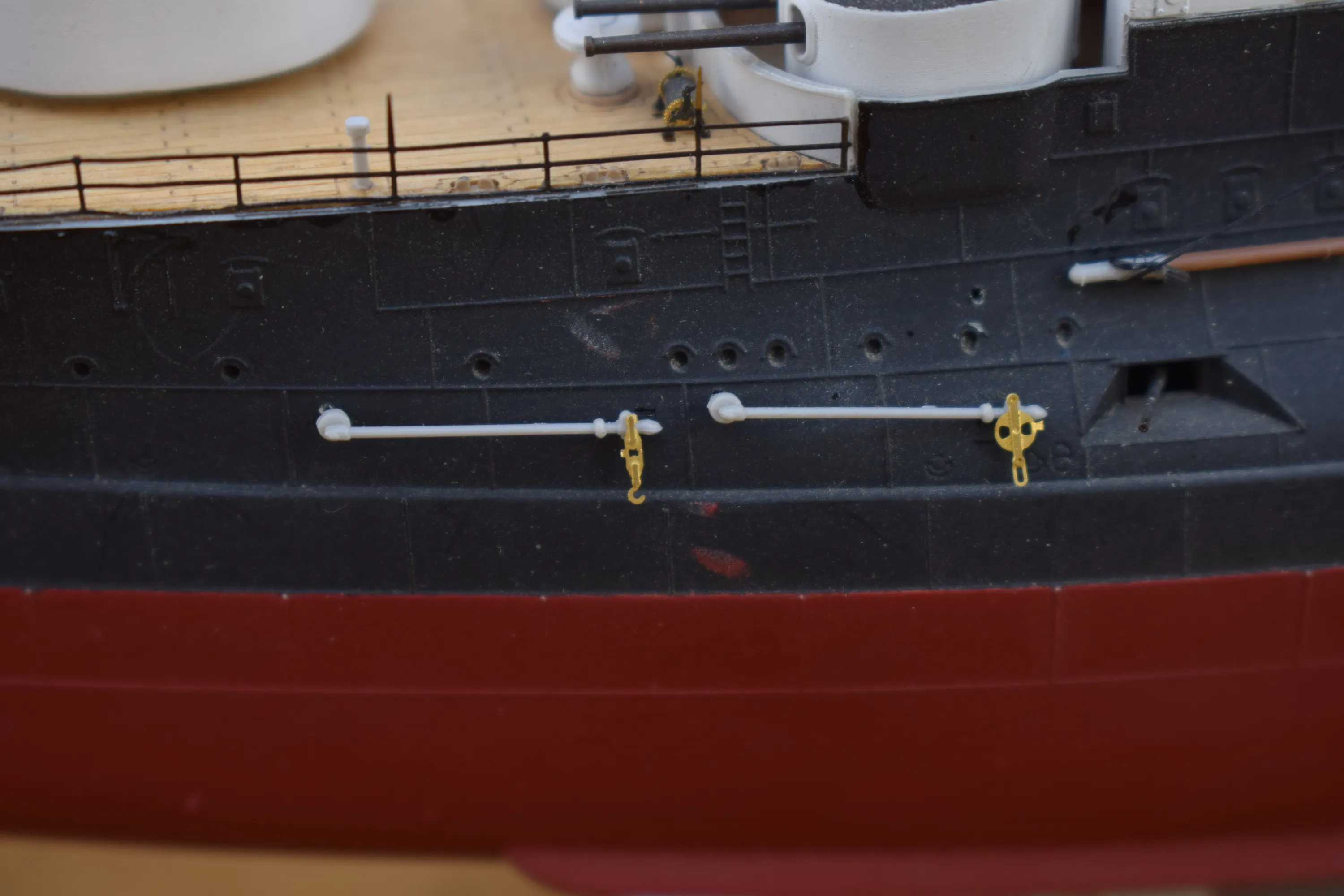

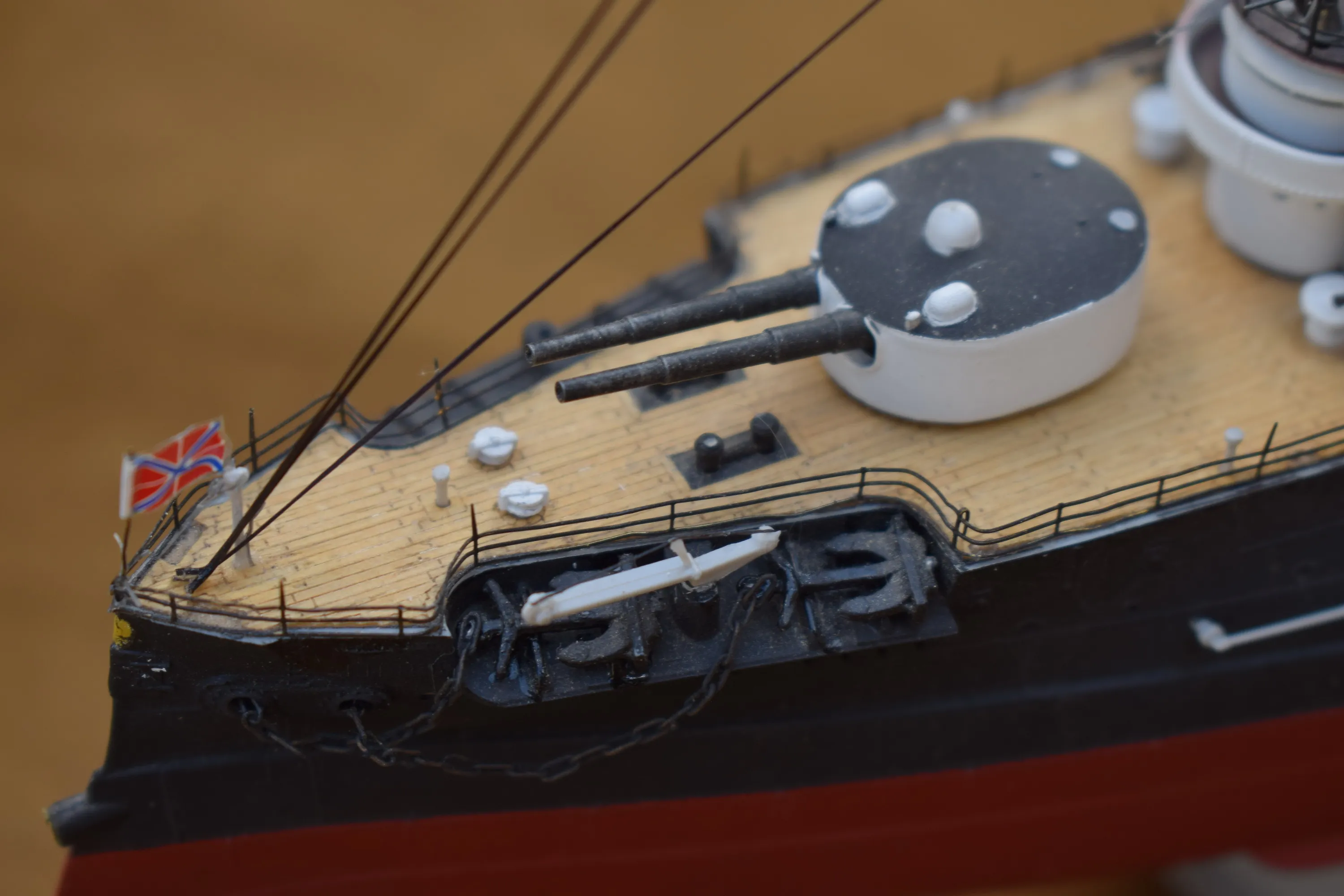

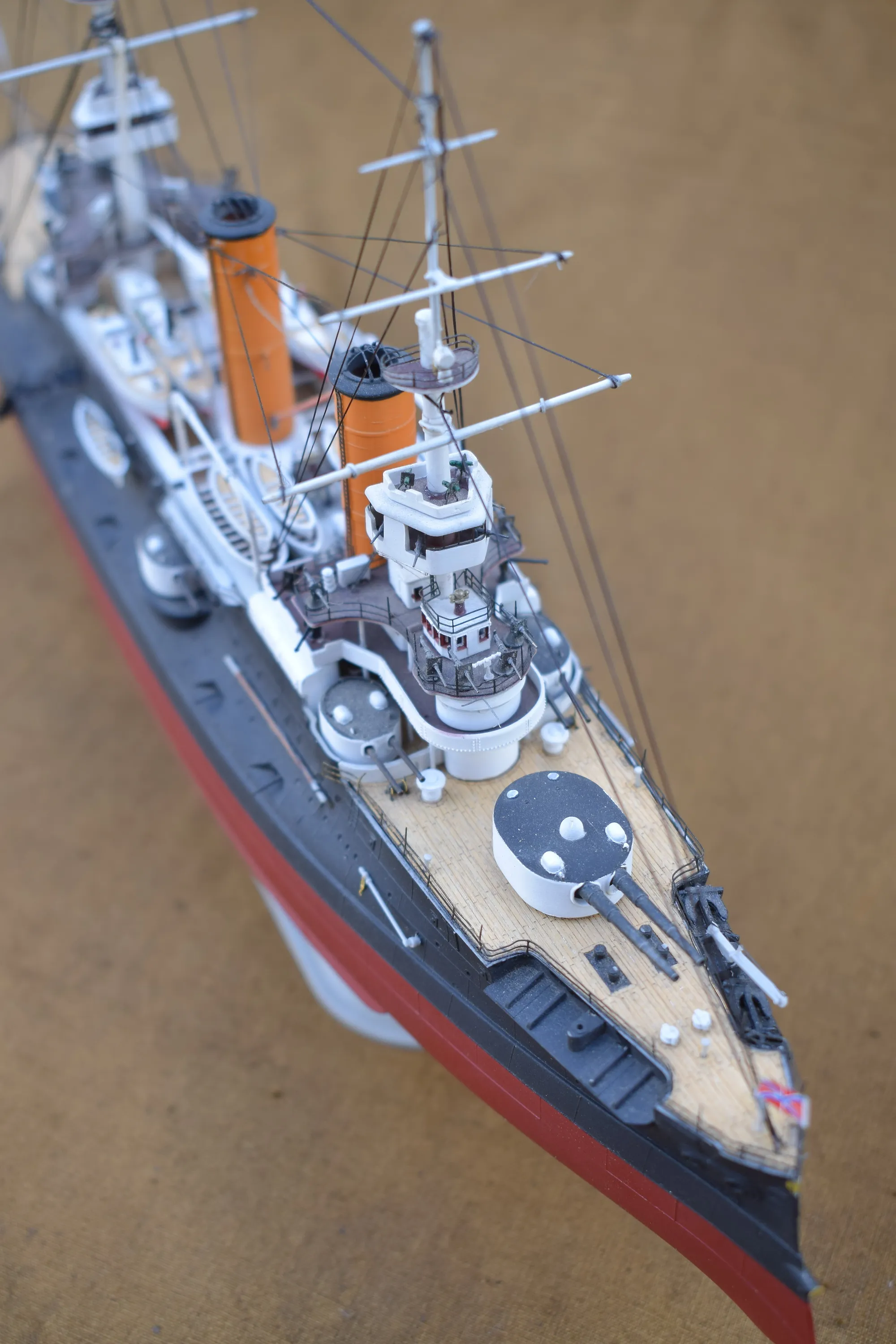

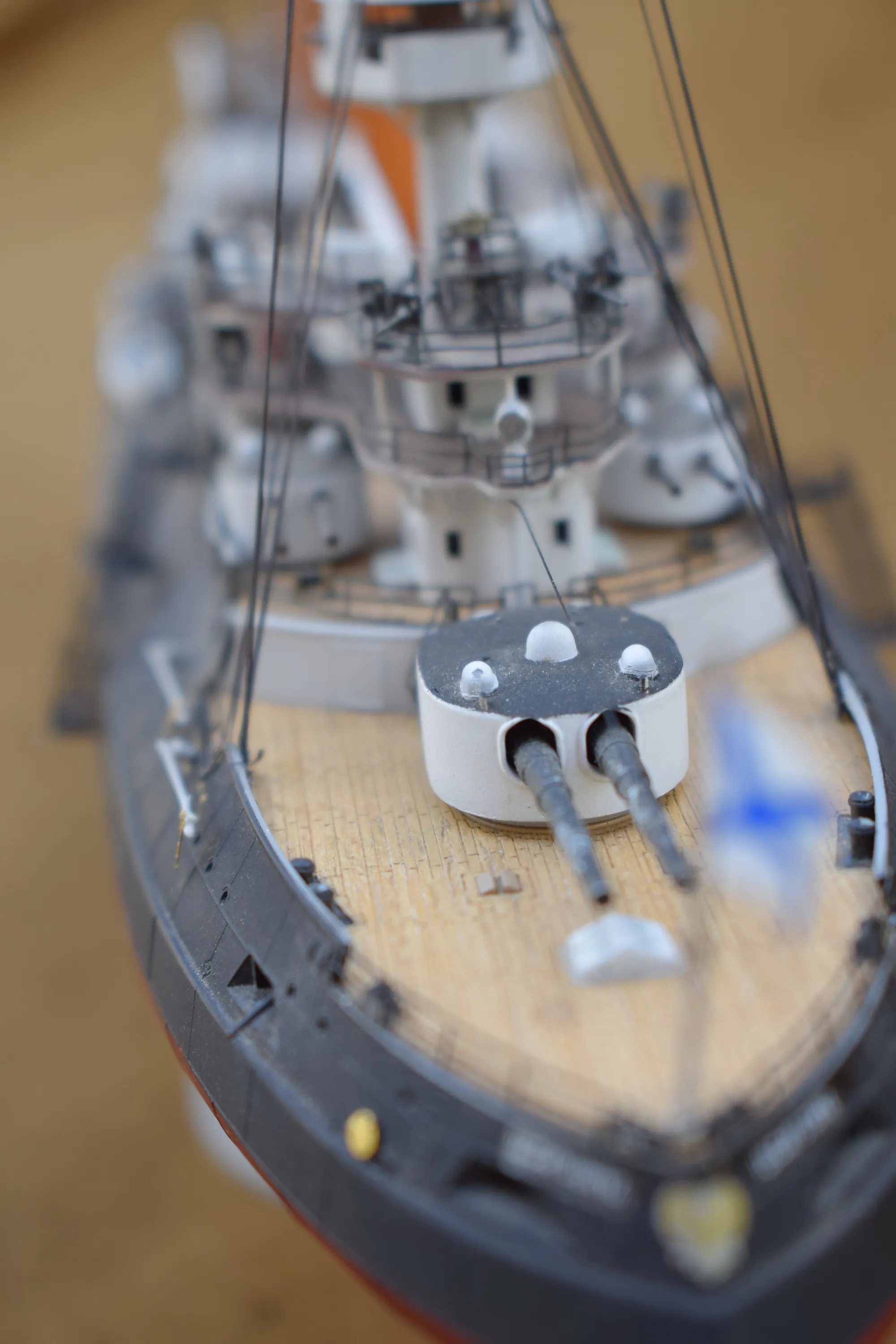

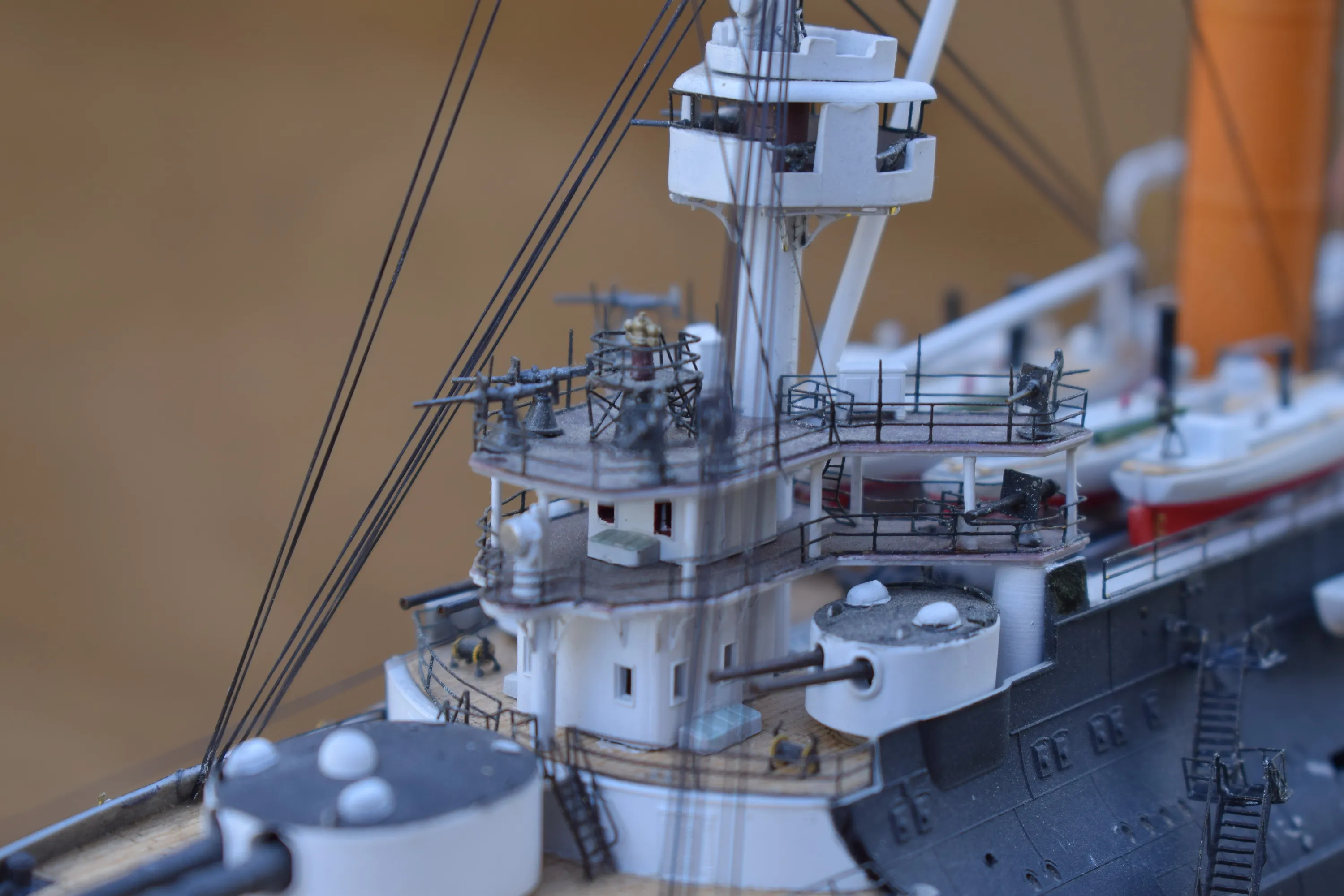

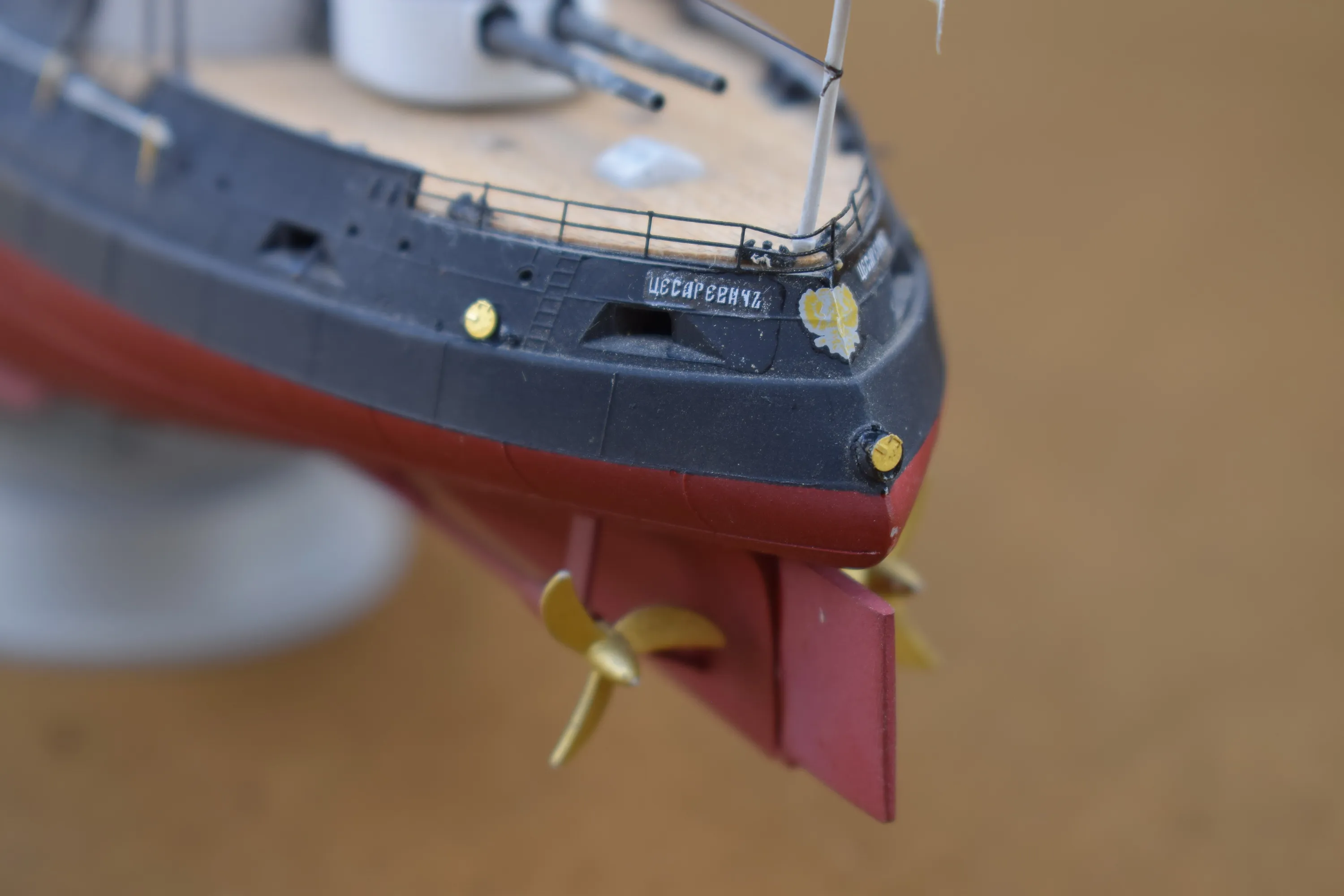

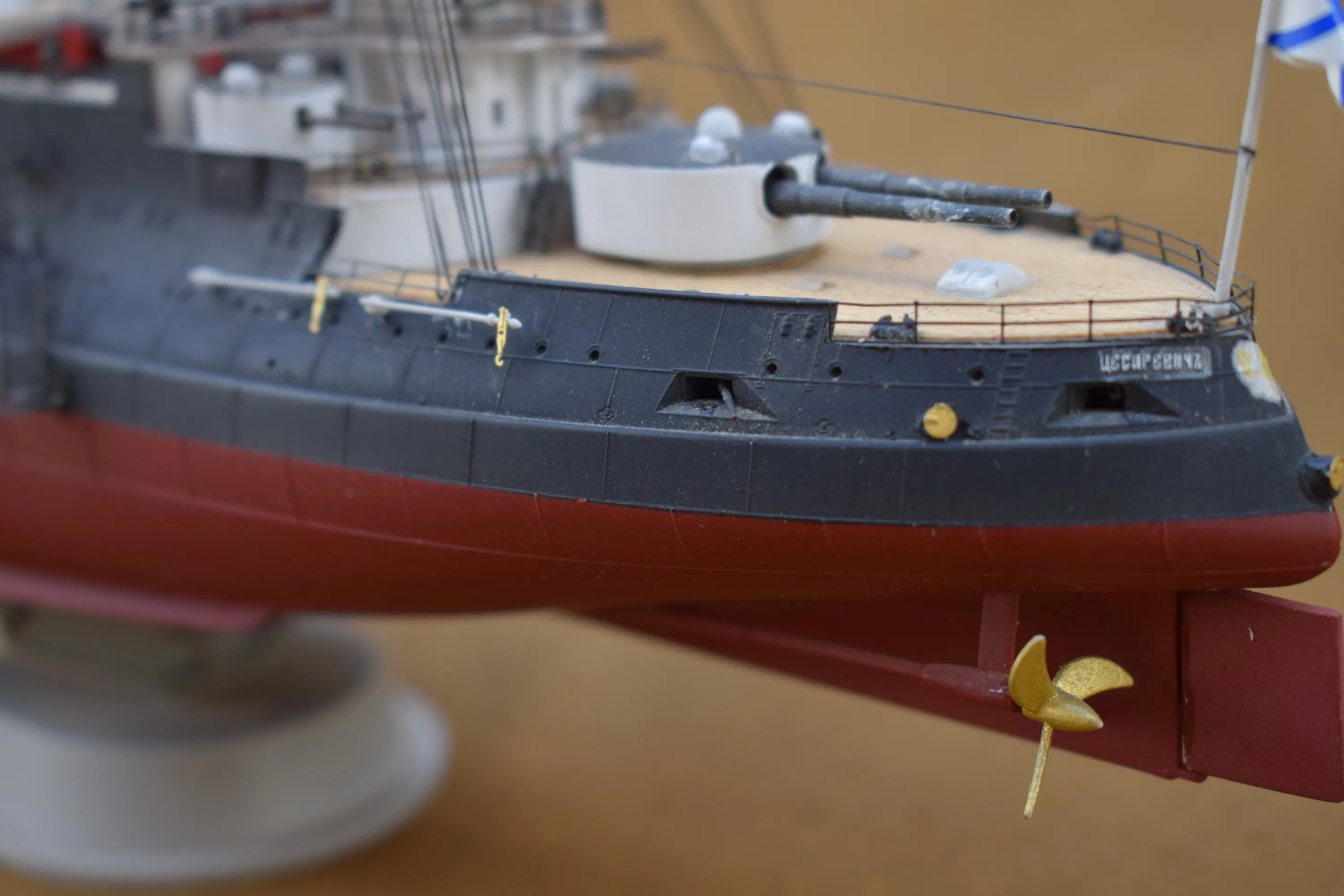

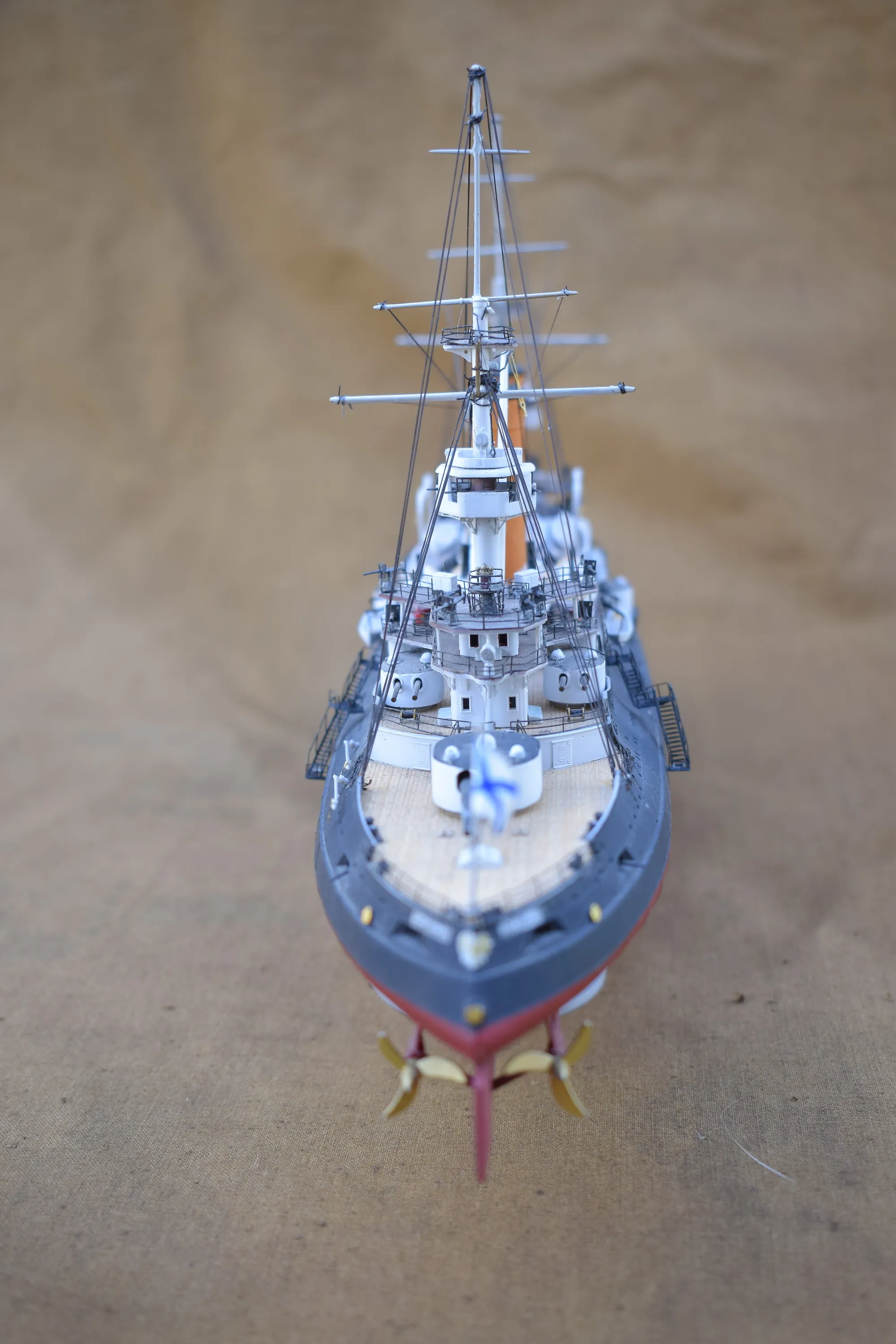

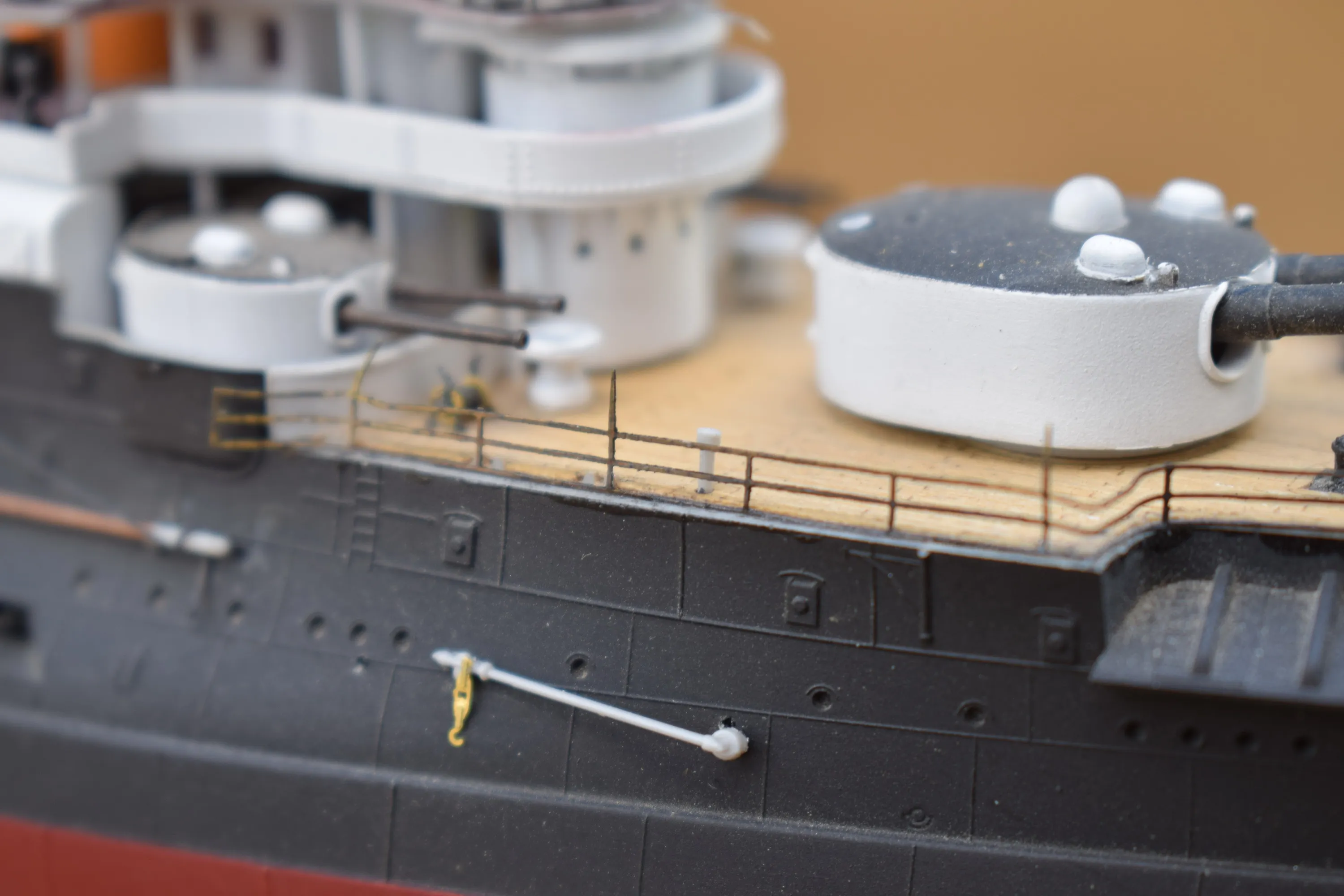

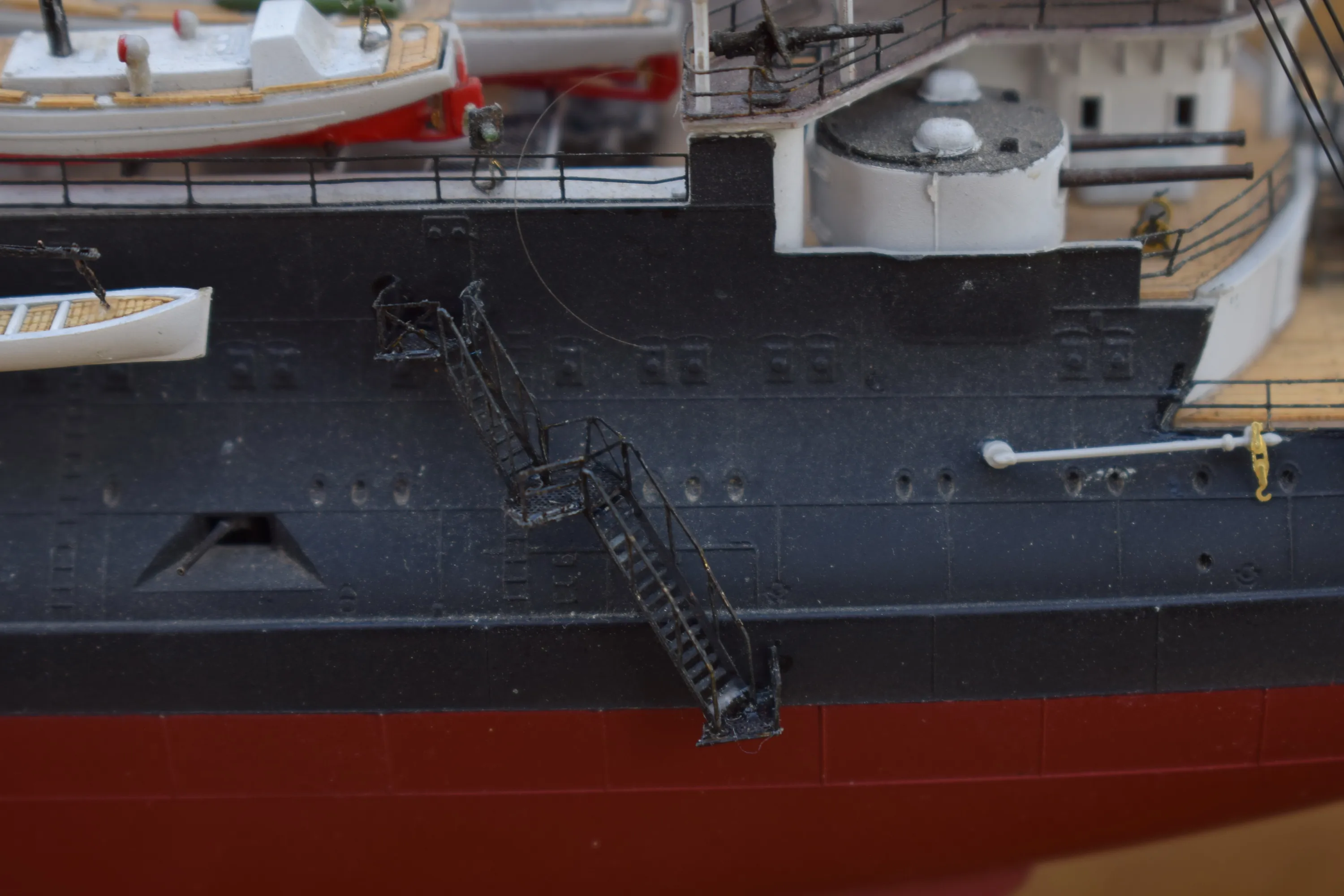

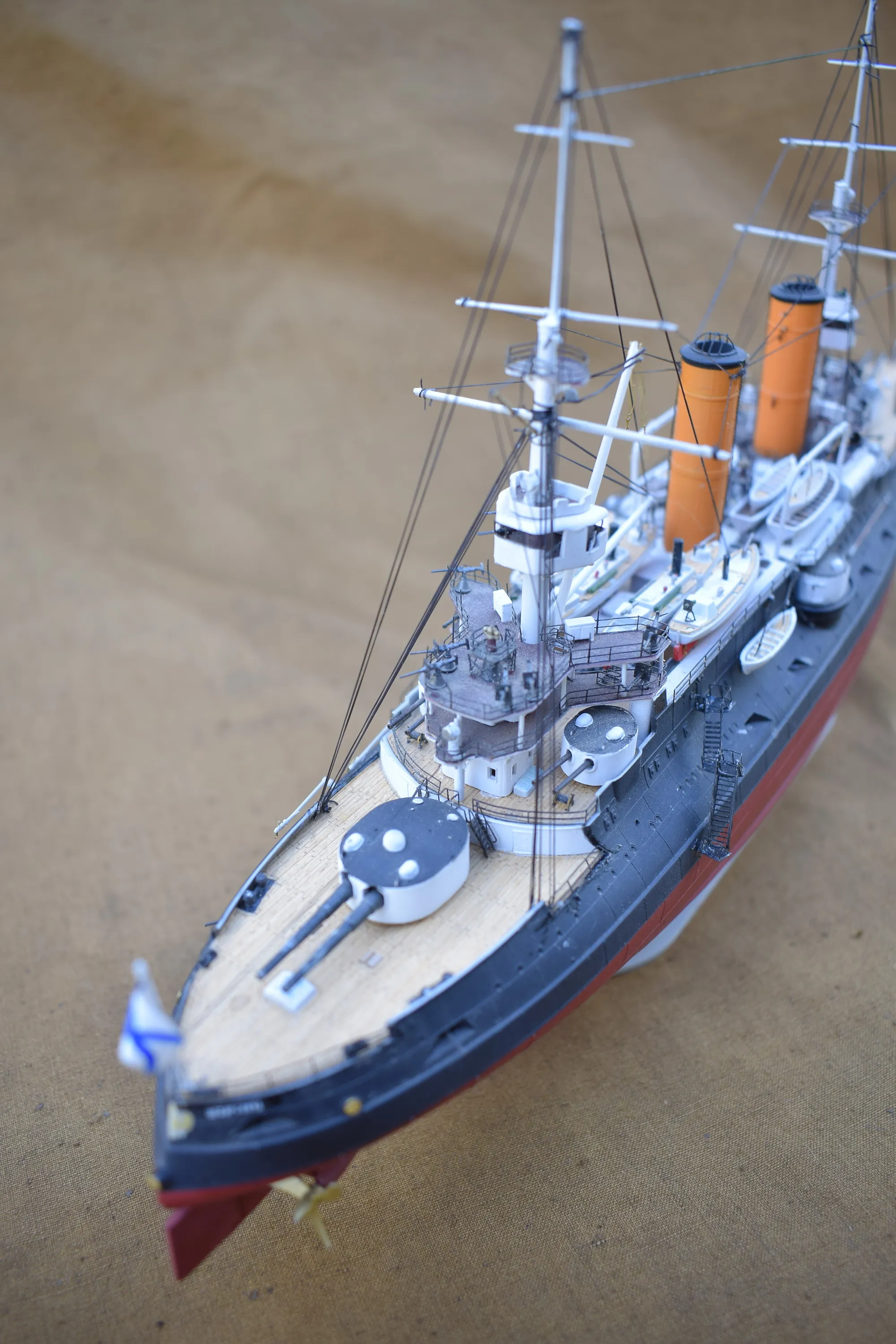

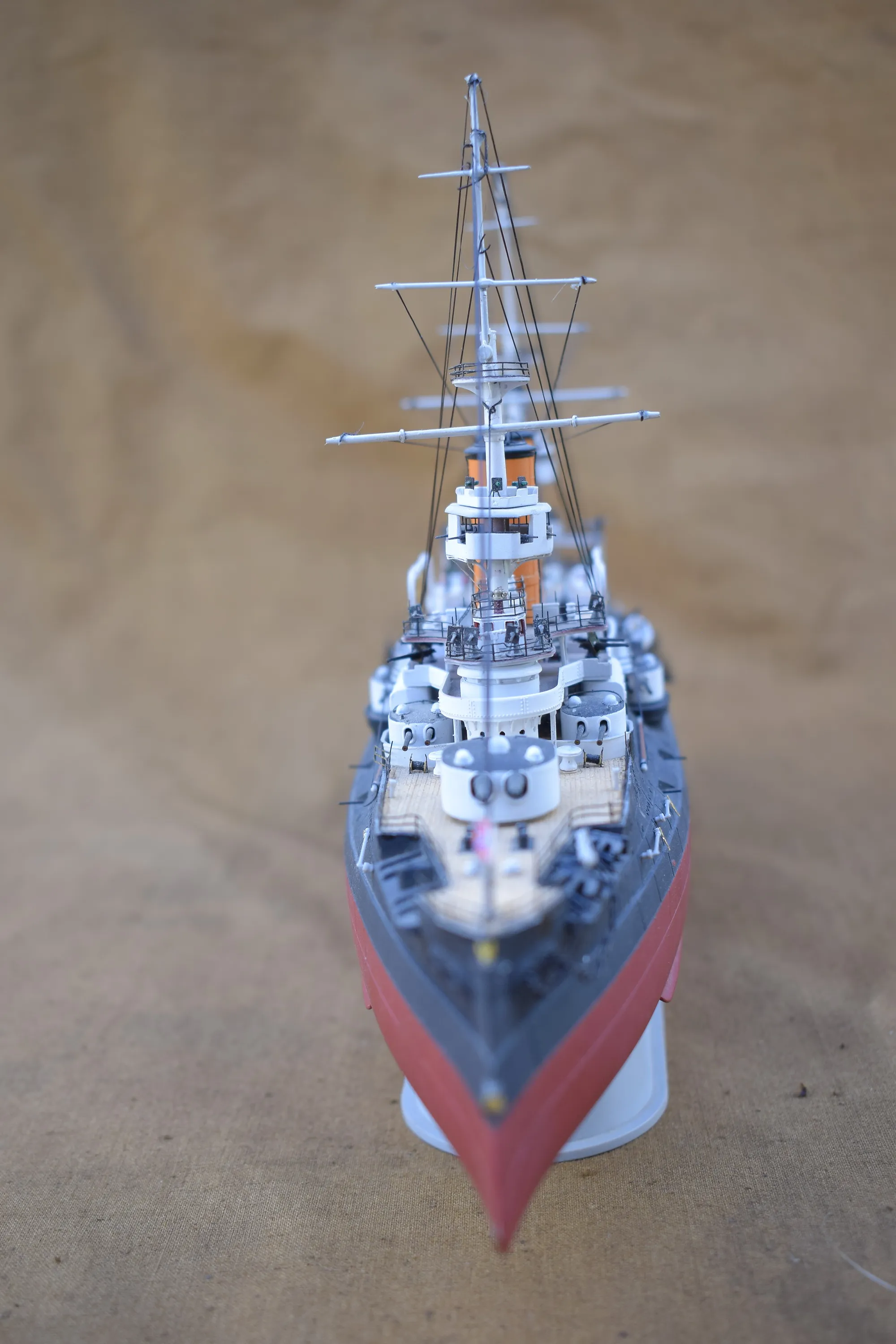

Броненосец РИФ «Цесаревич» на осень 1904 года
масштаб 1:350автор Белякова Мария
с.Преображеновка Липецкая обл. Добровский р-он Россия
Итоговая оценка: 77
Время на которое воспроизведена модель: осень 1904 года перед боем в Желтом море.
Дополнительные краткие сведения: модель выполнена на основе чертежей Логинова А. фирмы Navarin, и изготовлена на основе пластиковой модели фирмы Trumpeter «Цесаревич» 1904.
Описание модели: идея постройки модели заключалась в том, что бы показать модель соответствующую оригиналу перед боем с японцами в Желтом море.
Историческая справка: «Цесаре́вич» (c 29 марта 1917 г. — «Гражданин») — Русский эскадренный броненосец французской постройки, участвовавший в русско-японской и Первой мировой войнах. Участвовал в последнем бою возле Моонзунда в составе русского императорского флота, под Андреевским флагом.
Технические характеристики оригинала:
Водоизмещение - 13 380 тонн.
Длина – 118,82 м.
Ширина - 23,22 м.
Осадка - 7,93 м.
Бронирование (крупповская броня) - Главный пояс 250—140, верхний пояс 200—120, палубы 50 и 40, башни ГК/СК 254 и 152, барбеты 229 и 150, рубка 254 мм.
Двигатели - Две вертикальные паровые машины тройного расширения, 20 котлов Бельвиля.
Мощность - 16 700 л.с.
Движитель - 2 винта.
Скорость хода - 18,78 узла.
Дальность плавания - 5500 морских миль на ходу 10 узлов.
Экипаж - 800 чел.
Вооружение.
Артиллерия - 2×2 - 305-мм/40, 6×2-152-мм, 20 × 75-мм, 20 × 47-мм, 11 × 37-мм орудий Гочкиса, две десантных 63,5-мм пушки Барановского, 10 пулемётов.
Минно-торпедное вооружение - 4 457-мм торпедных аппарата, 20 мин заграждения.

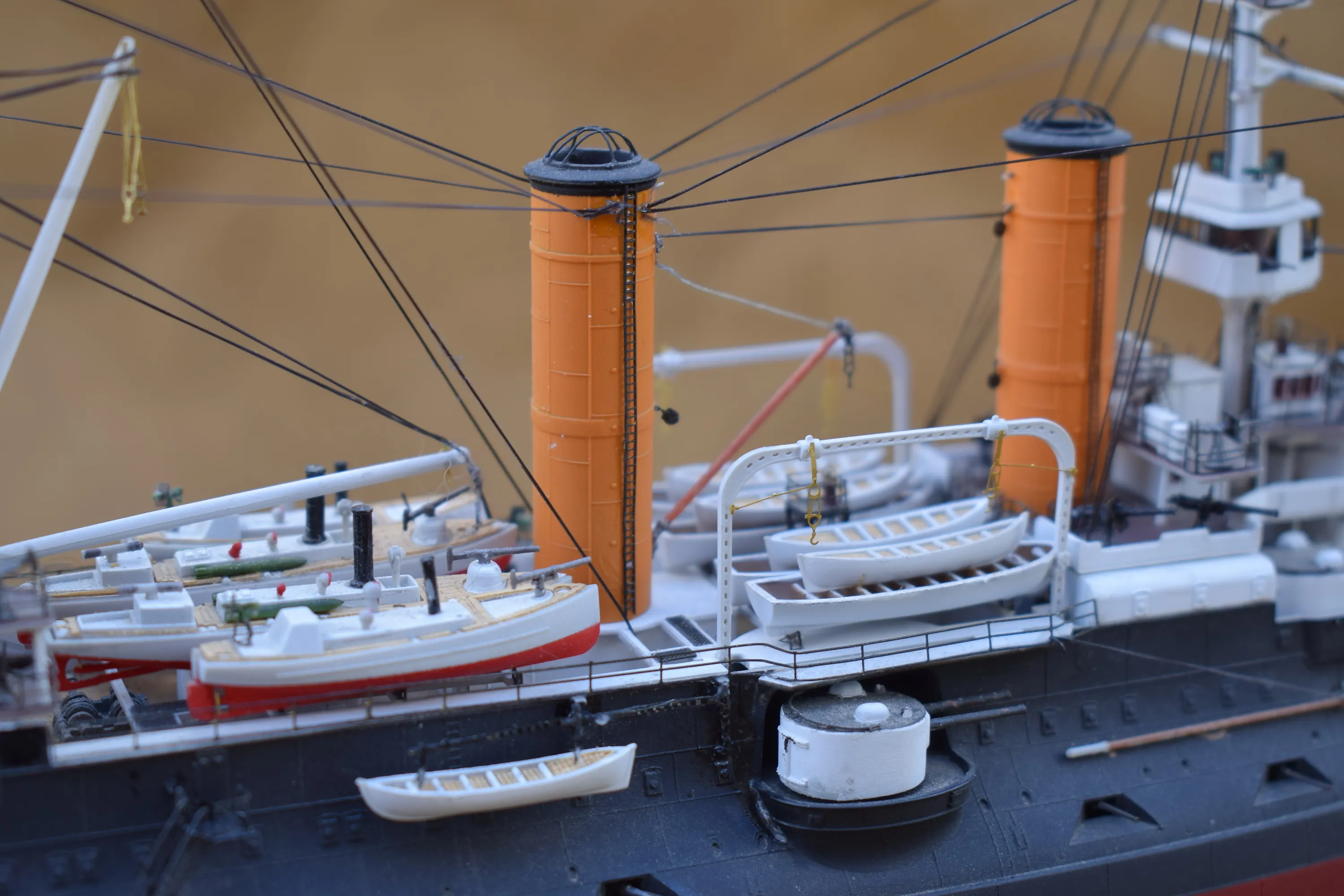

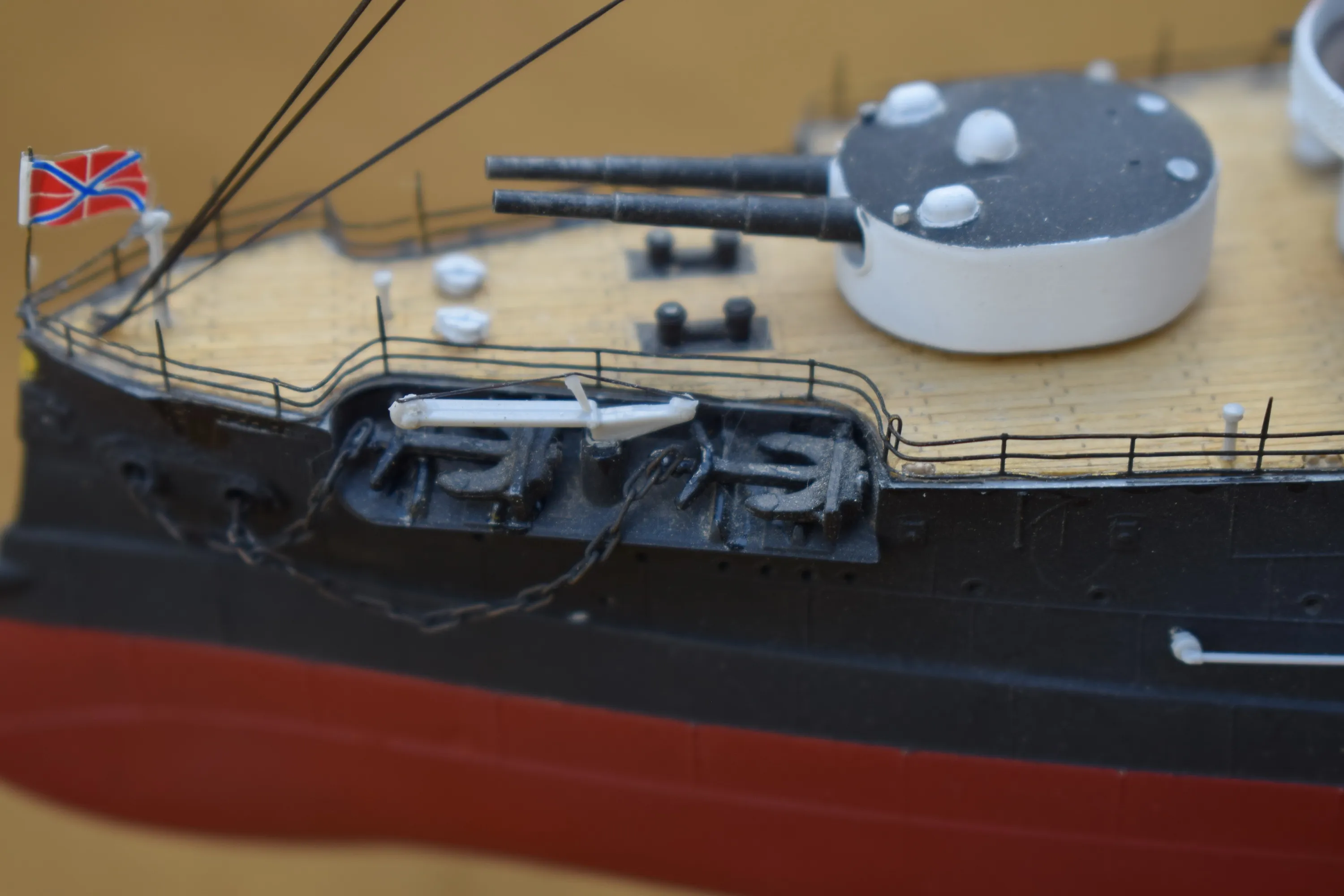

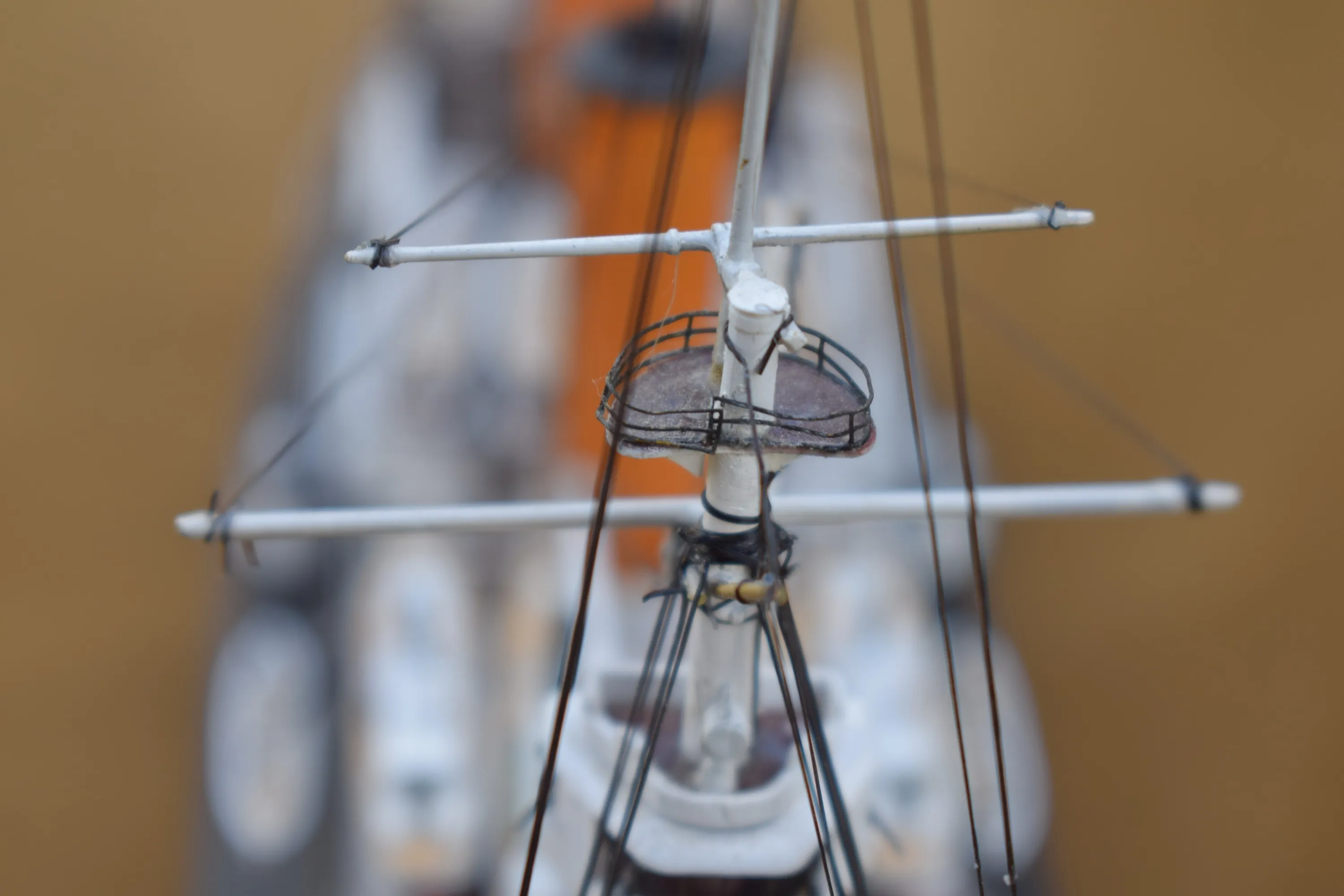

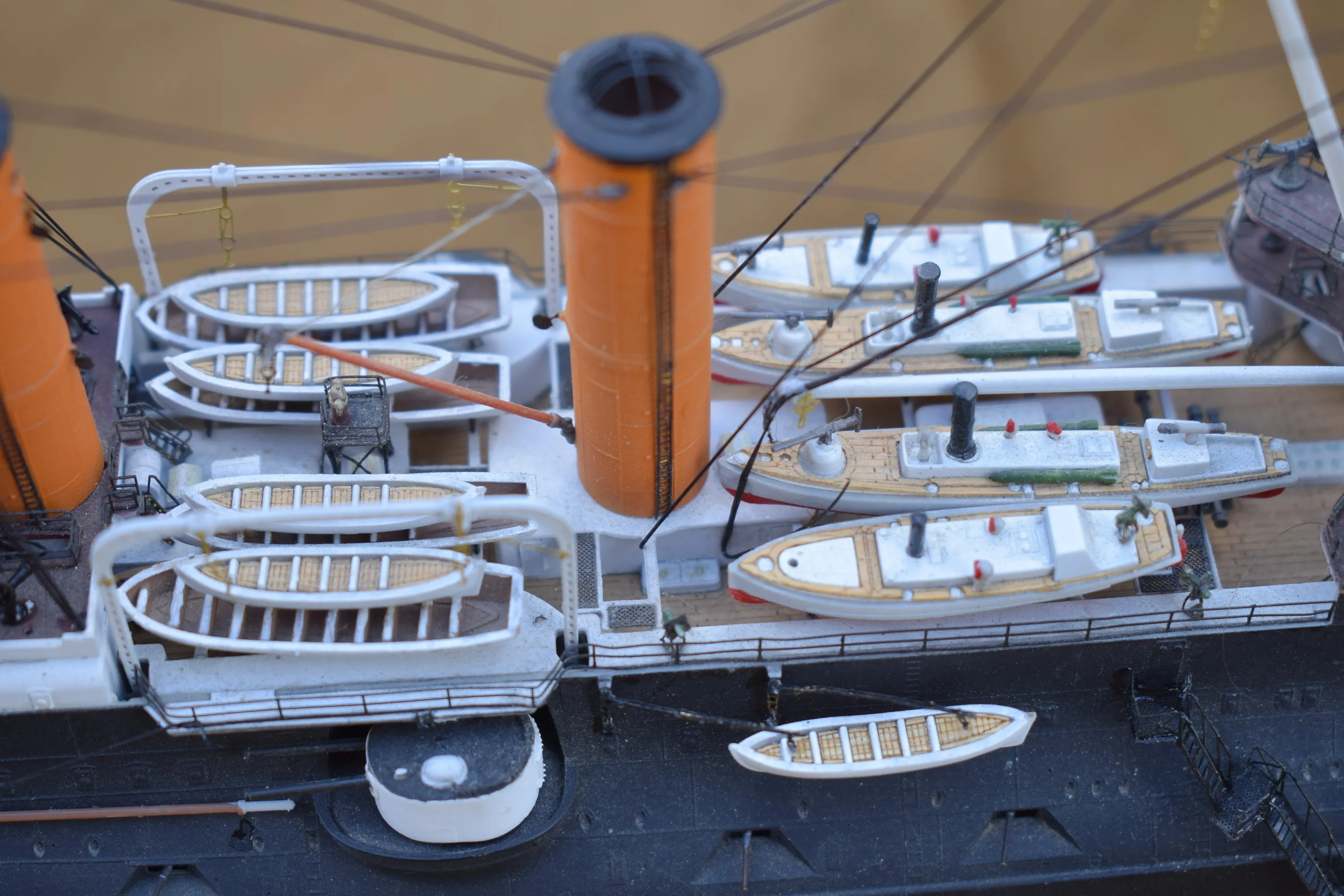

Комментарии автора о ходе постройки модели: из использованного афтемаркета наборы; дерпалуба – Артвокс, комплект точёных стволов – Мастер, 40-футовые катера, 16-и вёсельные катера и 6-и вёсельные ялы – ЗиП, 75-мм орудия, крышки для французских кораблей, иллюминаторы, скобтрапы, гербы для российских кораблей, якоря - Нордстар, двухнитиевые леера – Тамия. Мачты (выше марсов) – МРММ. Краски, лаки – футура и Тамия. Такелаж - спандекс.
Проводка такелажа в основном выполнена по чертежам А.Логинова т.к. производитель набора не удосужился указать ее совсем.
Руководитель судомодельной лаборатории с.Преображеновка: Бедров Ю.В.
