Фрегат «Олифант», 1708 г.
масштаб 1:72автор Редькин Константин
Москва Россия
Итоговая оценка: 92.4
Тяжёлый фрегат «Олифант» заложен 1 ноября 1704 года, спущен на воду 10 июня 1705 года.
Строился на Олонецкой верфи голландским мастером Выбе Геренсом по чертежам Петра I. Участвовал в Северной войне 1700-1721 годов, в 1706 и 1707 годах был флагманским кораблём Балтийского флота.
Главные размерения:
длина между штевнями 32,65 м,
длина по гондеку 31,06 м,
ширина по набору корпуса в
шхергане без учёта обшивки 8,1 м,
глубина трюма (интрюма) 2,98 м.
Штатное вооружение – 22 18-фунтовые пушки на оверлоопдеке, 10 6-фунтовых пушек на фердеке.

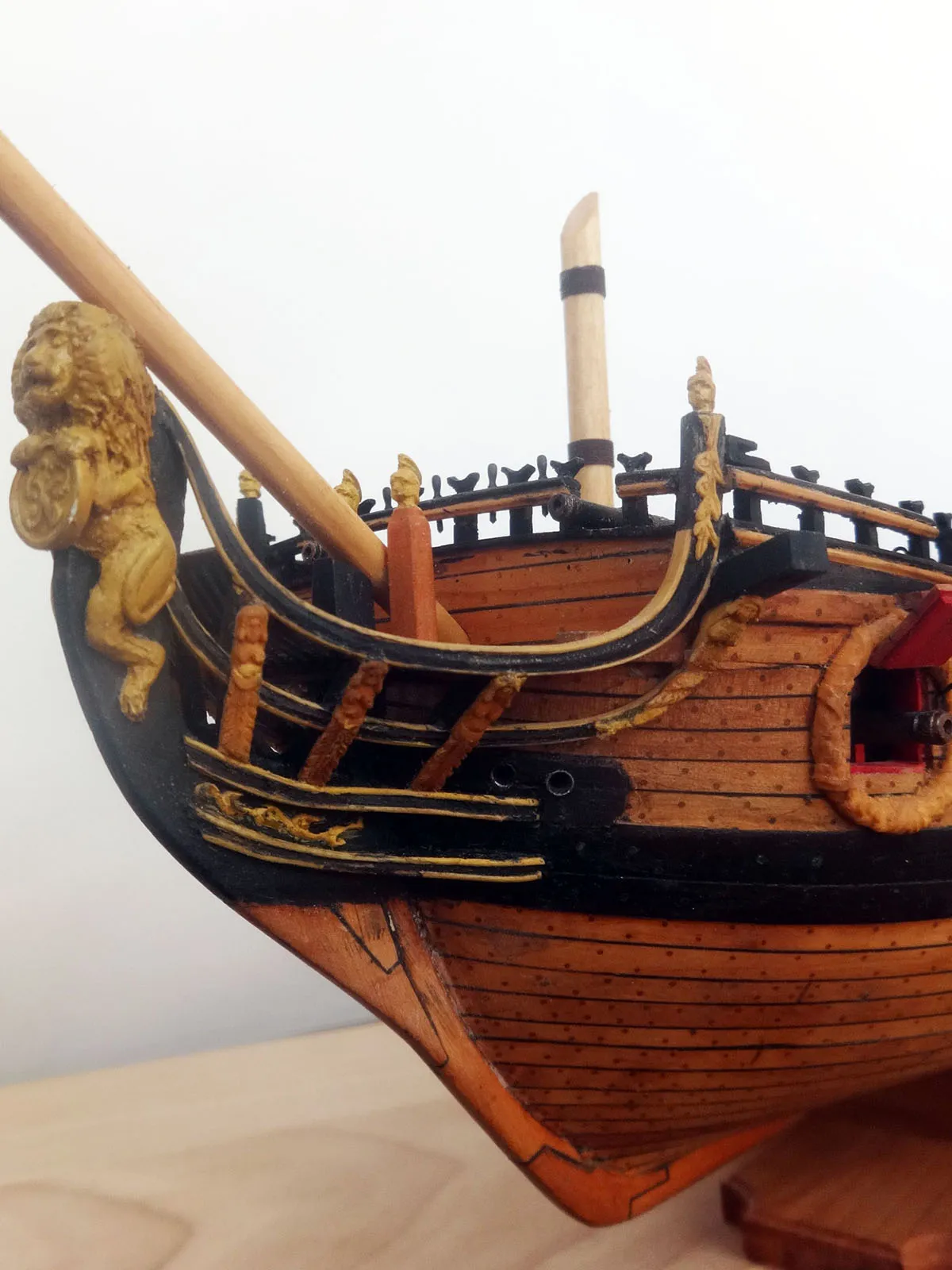

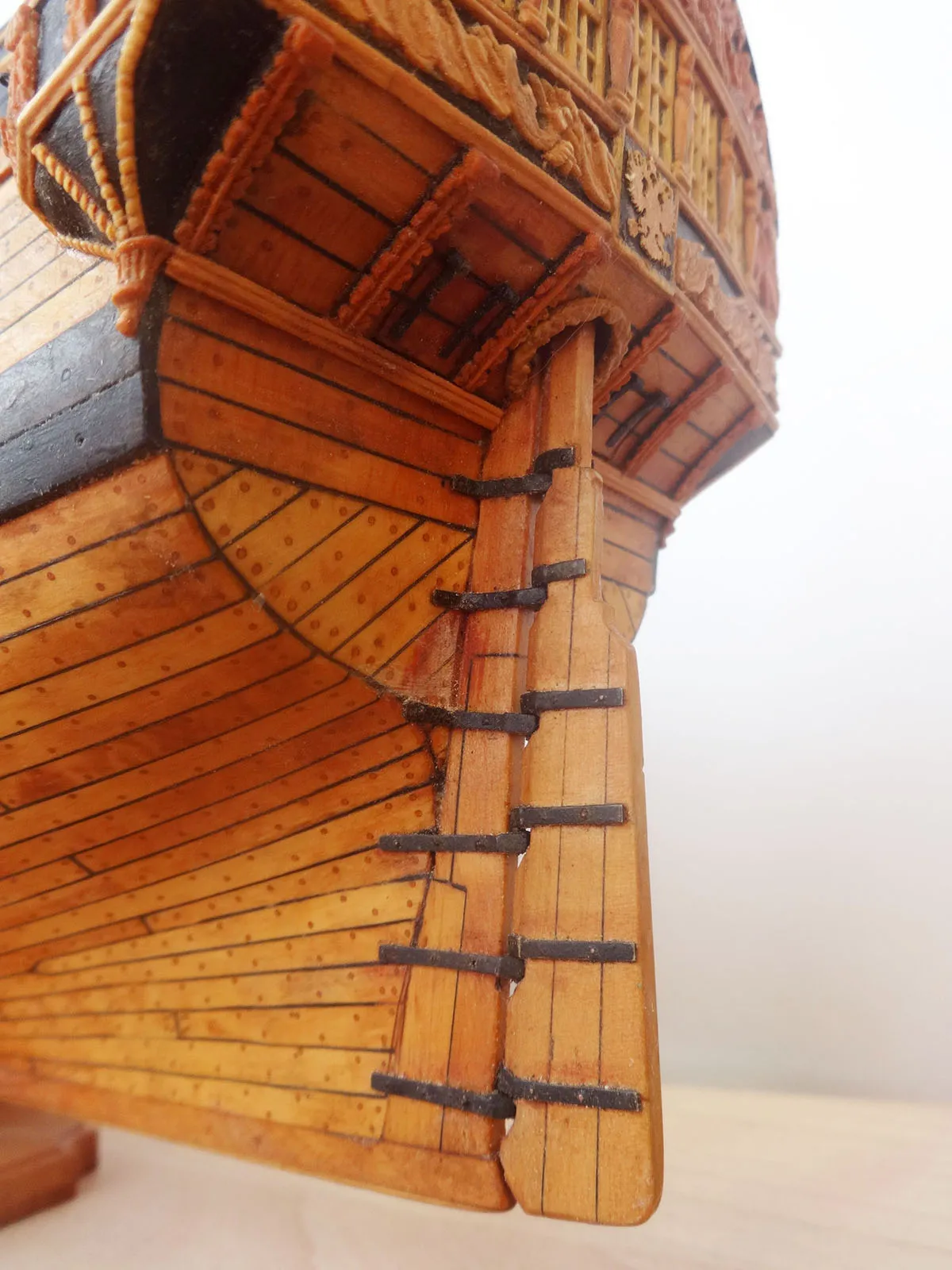

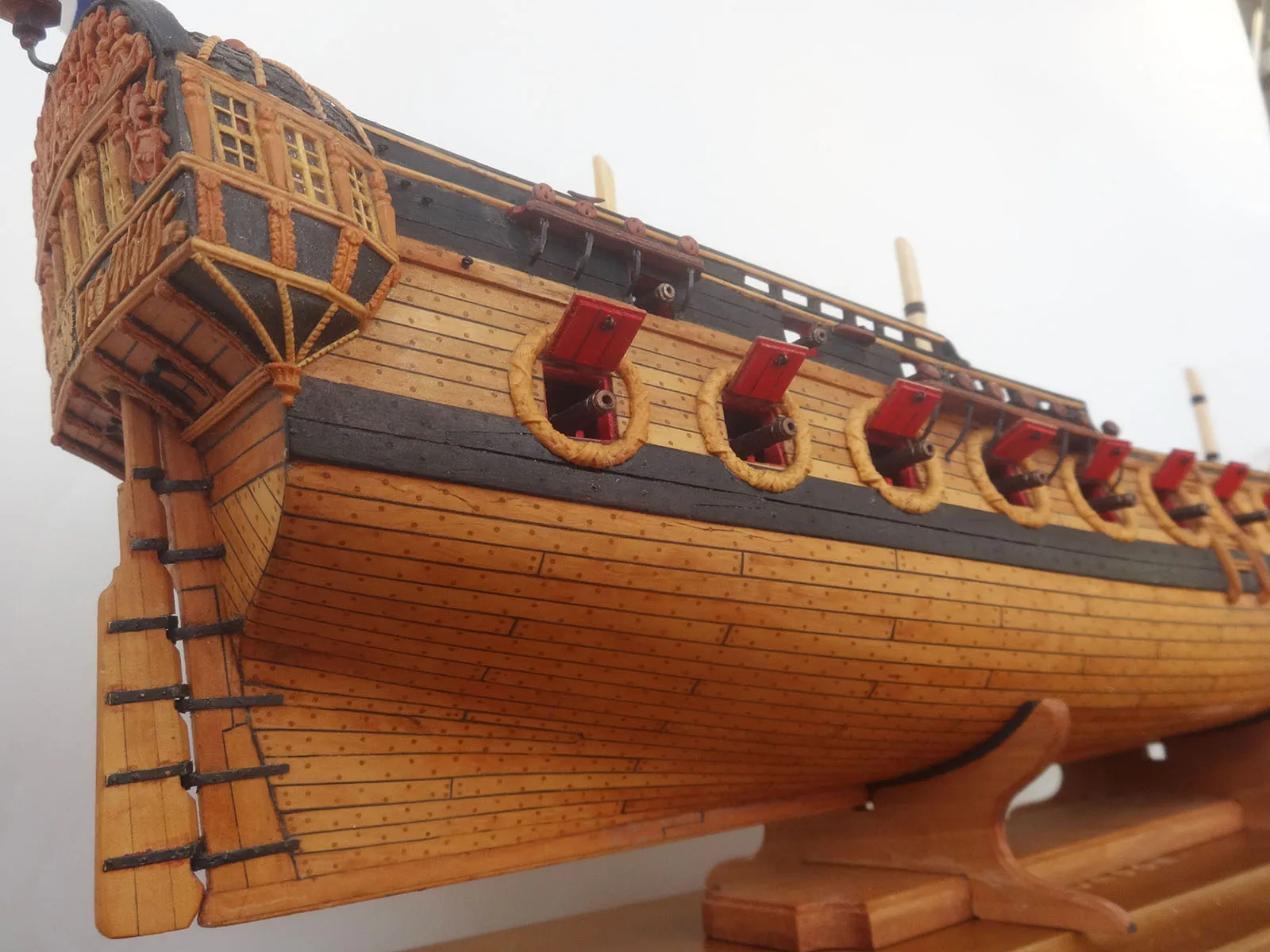

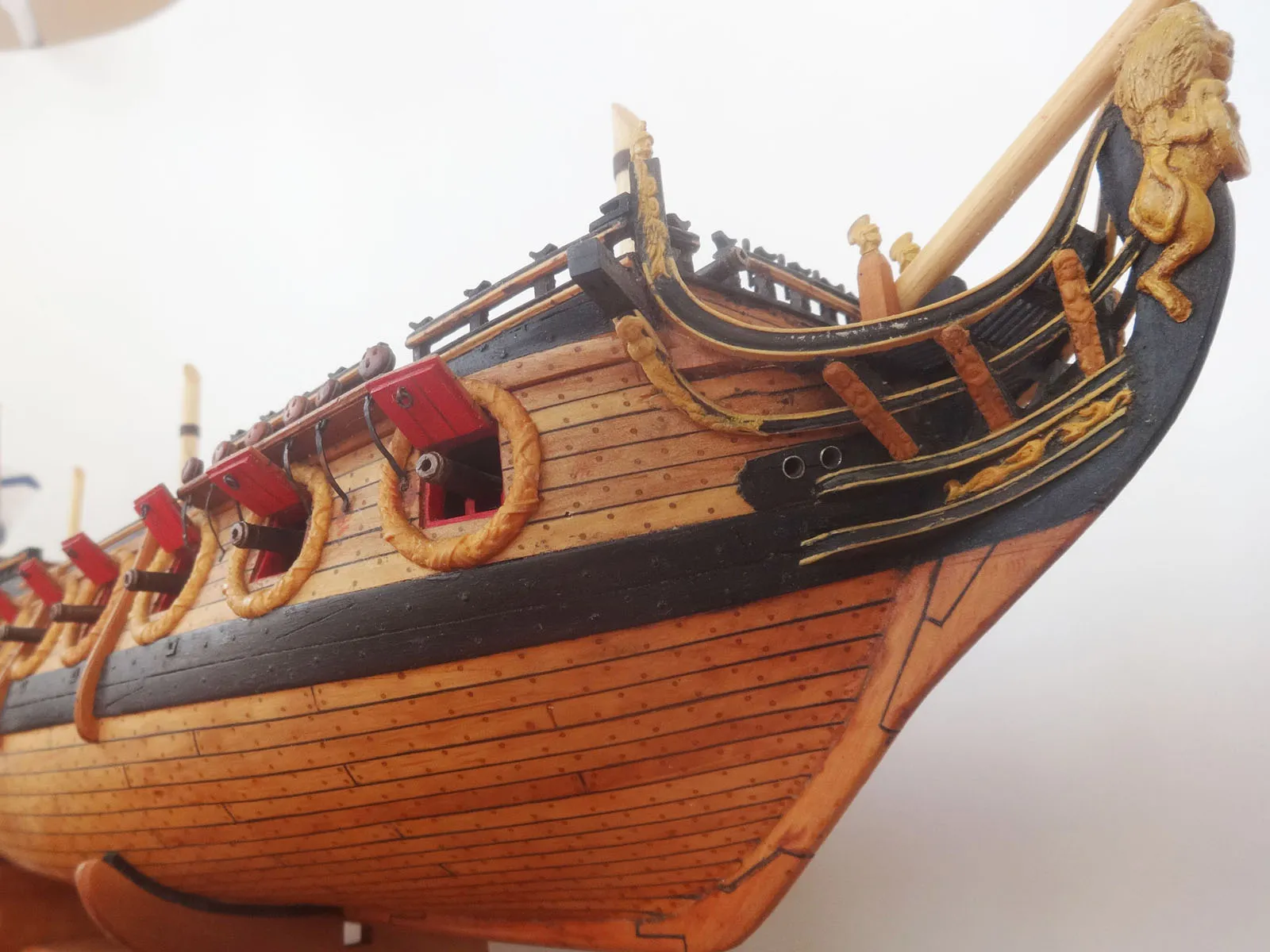

Корпусная модель фрегата «Олифант» построена в масштабе 1х72 по чертежам В.Г. Крайнюкова, выпущенным научно-исследовательским коллективом «Частный военно-исторический архив» под руководством Гармашева А.А.

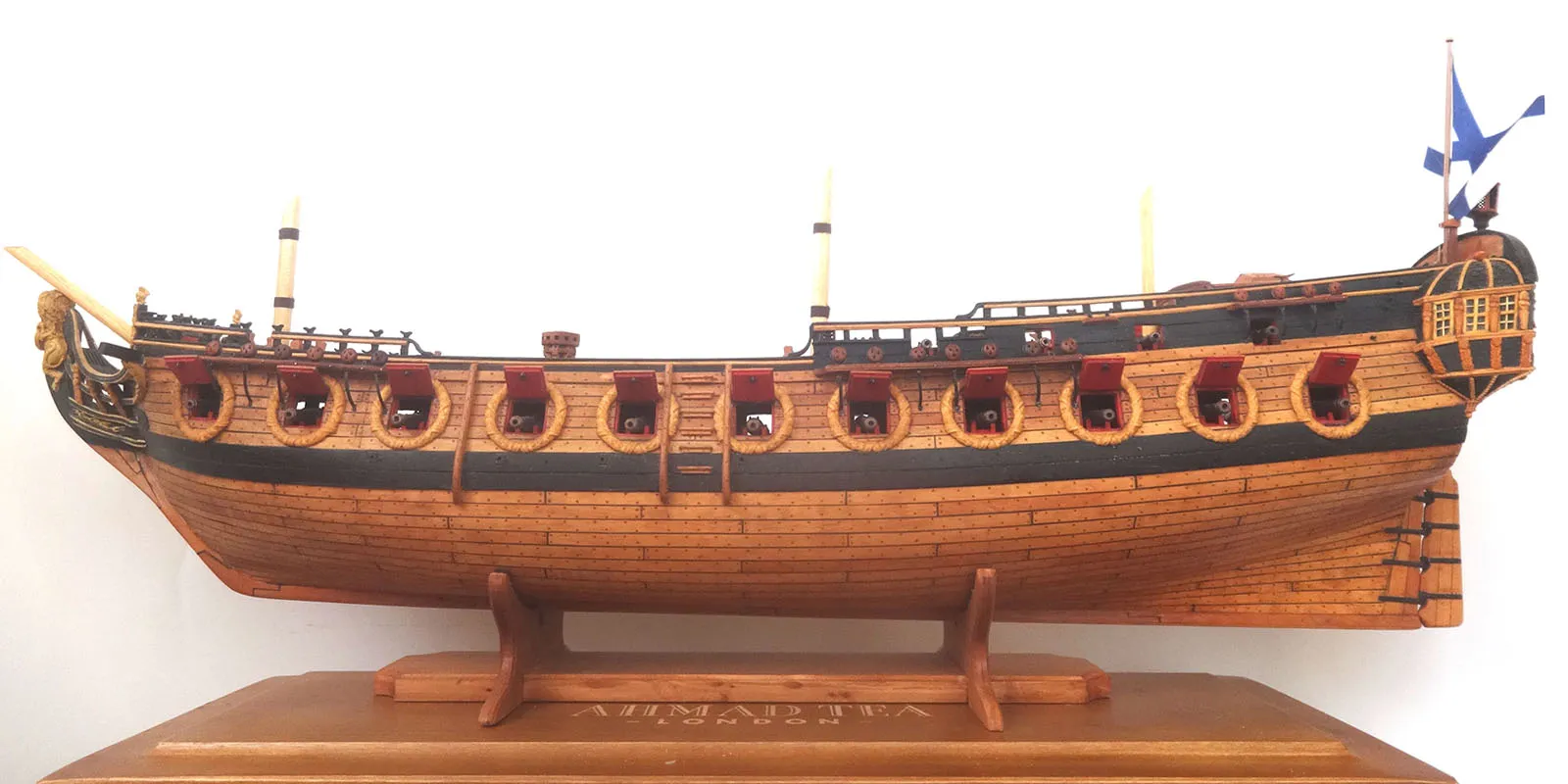

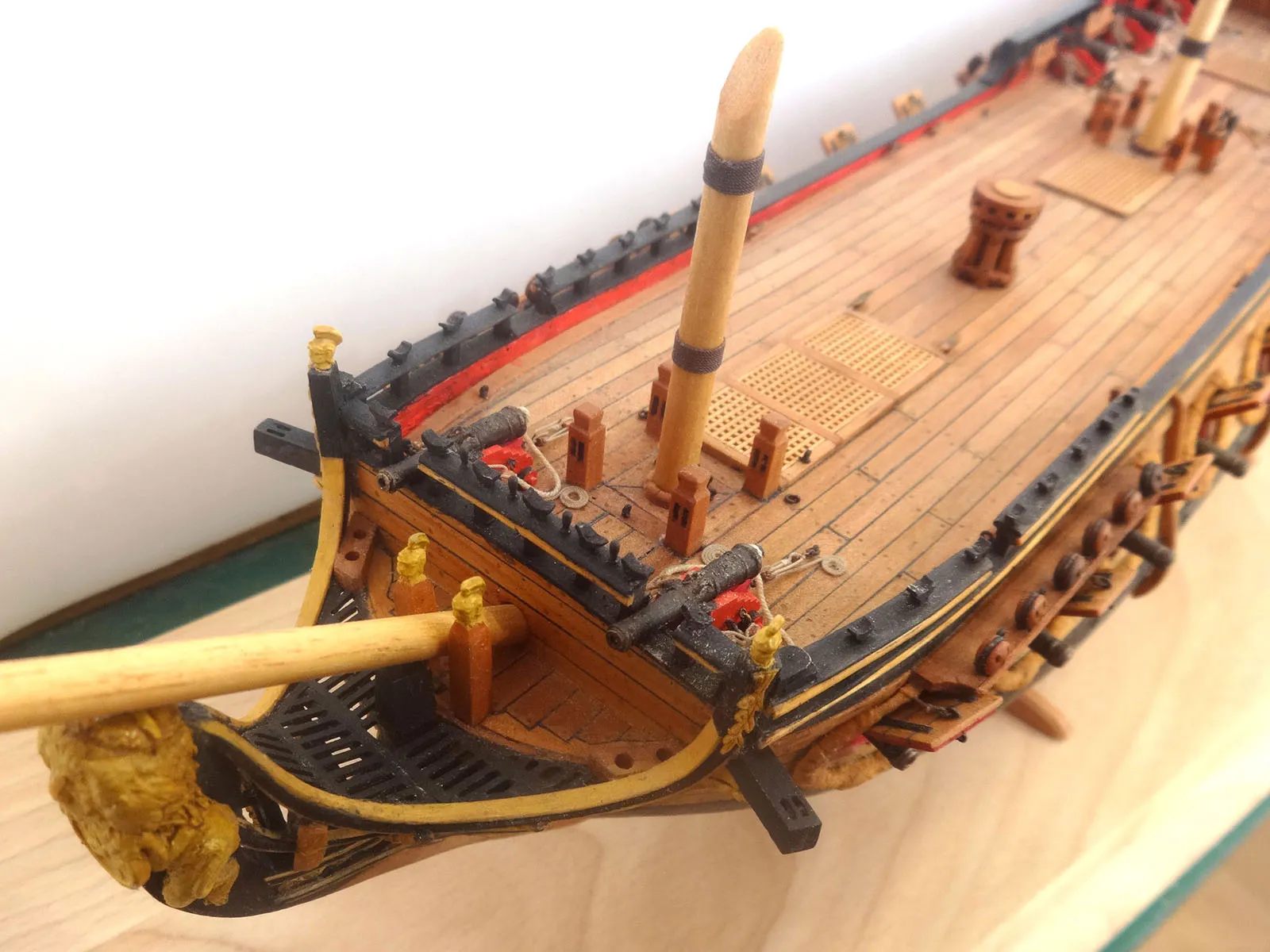

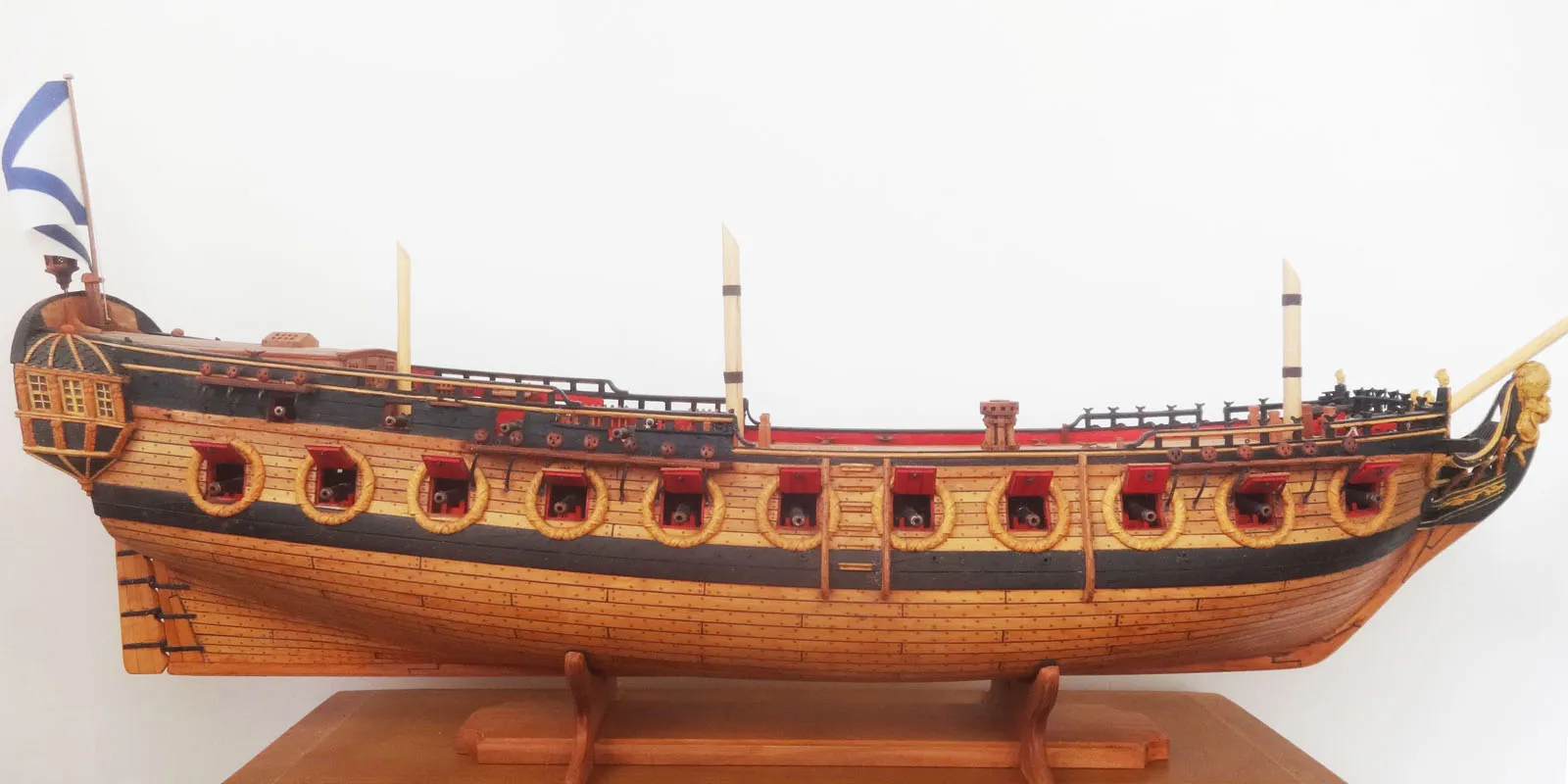

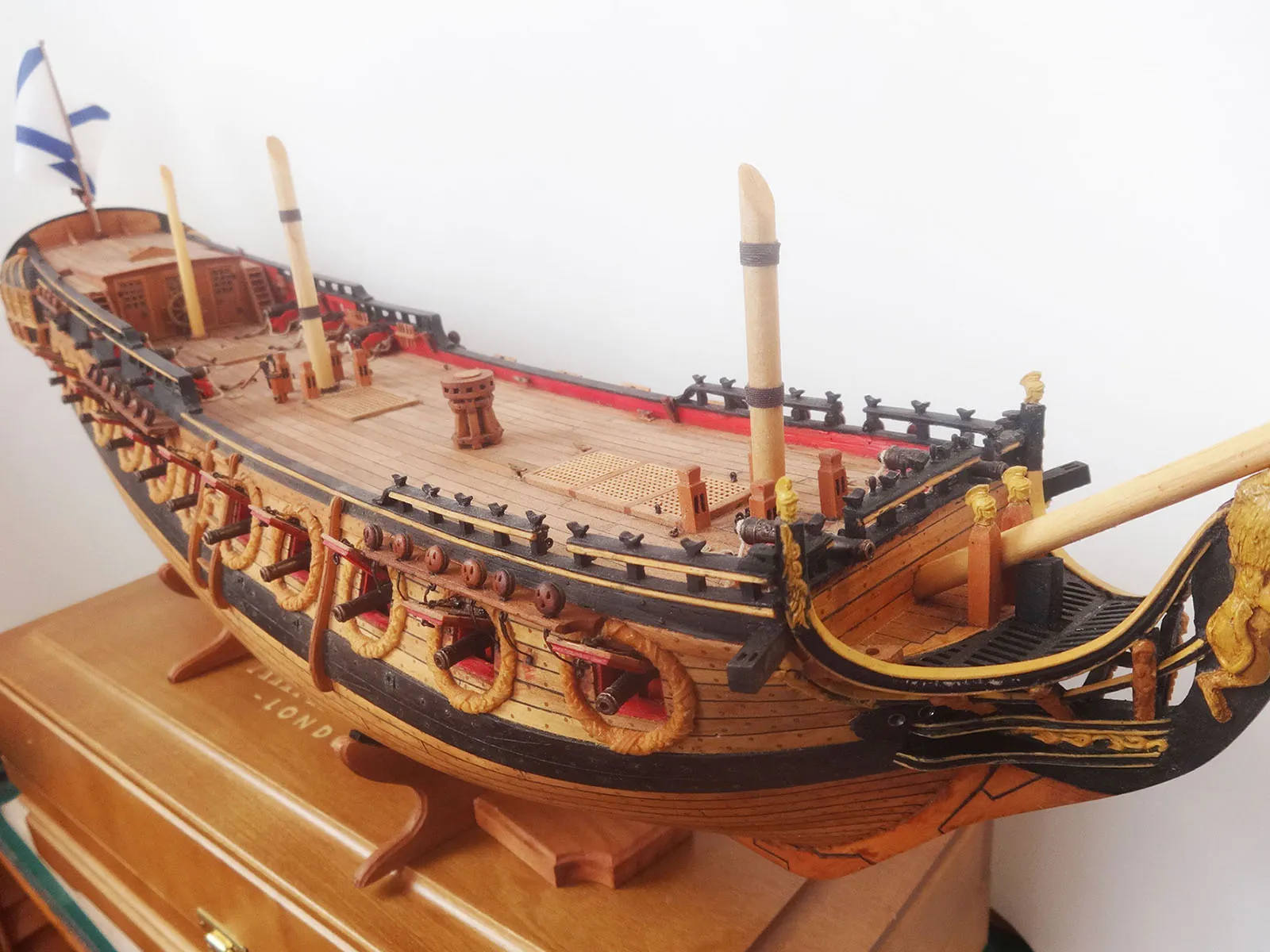

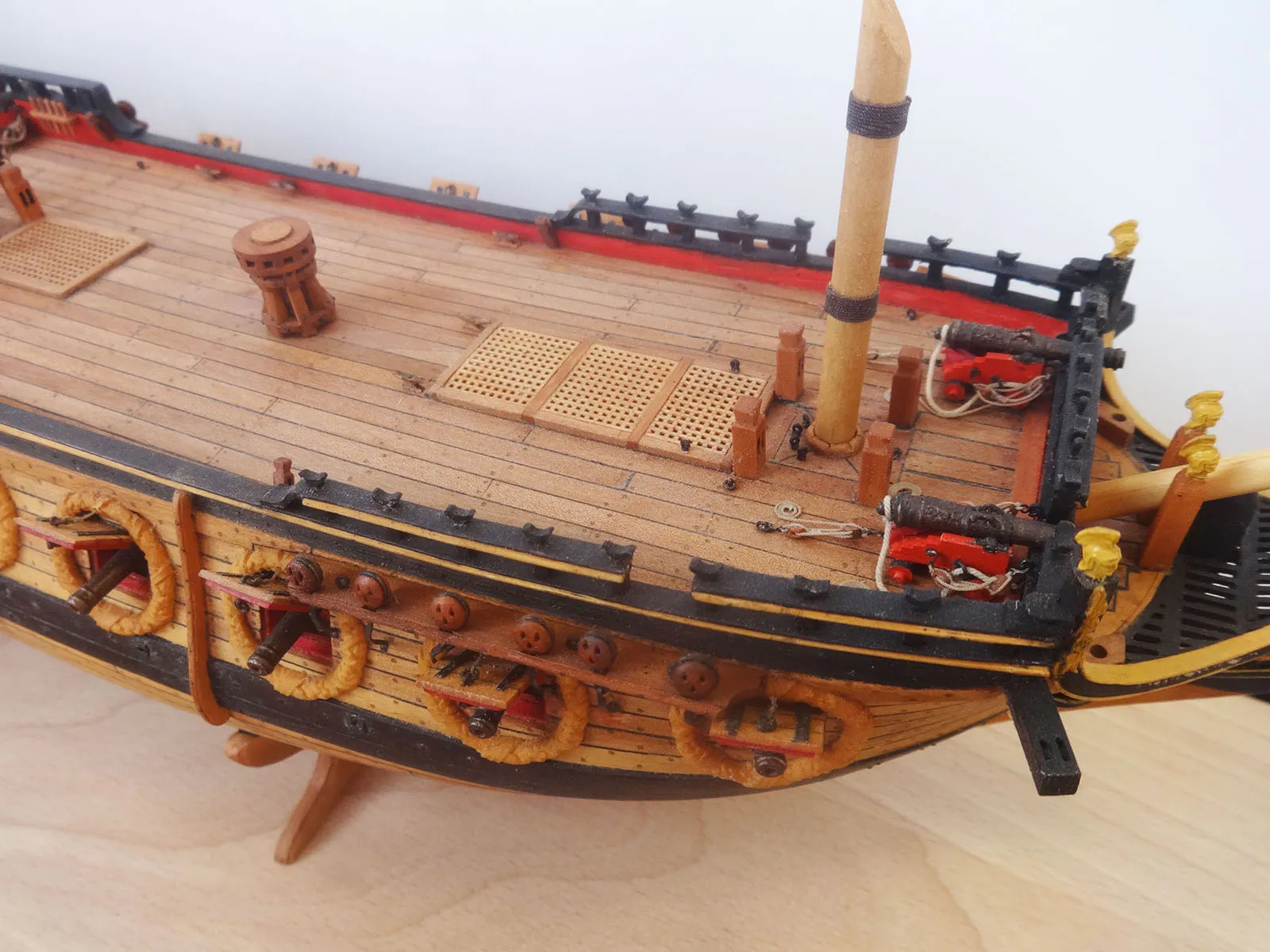

Размеры модели: длина – 504 мм, ширина – 117 мм, высота (по верхней точке гакаборта) – 126 мм. Вооружение показано на 1708 год.

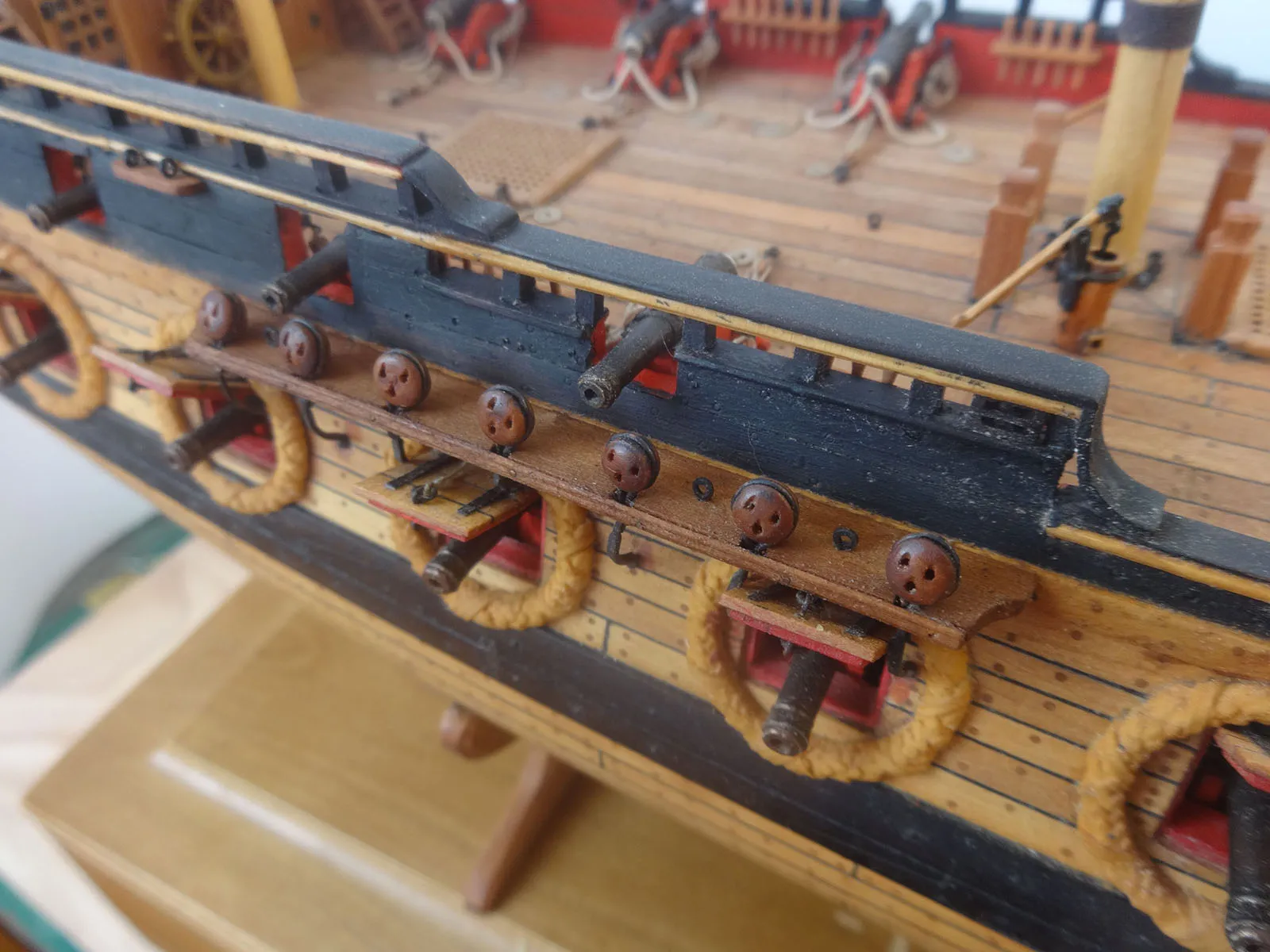

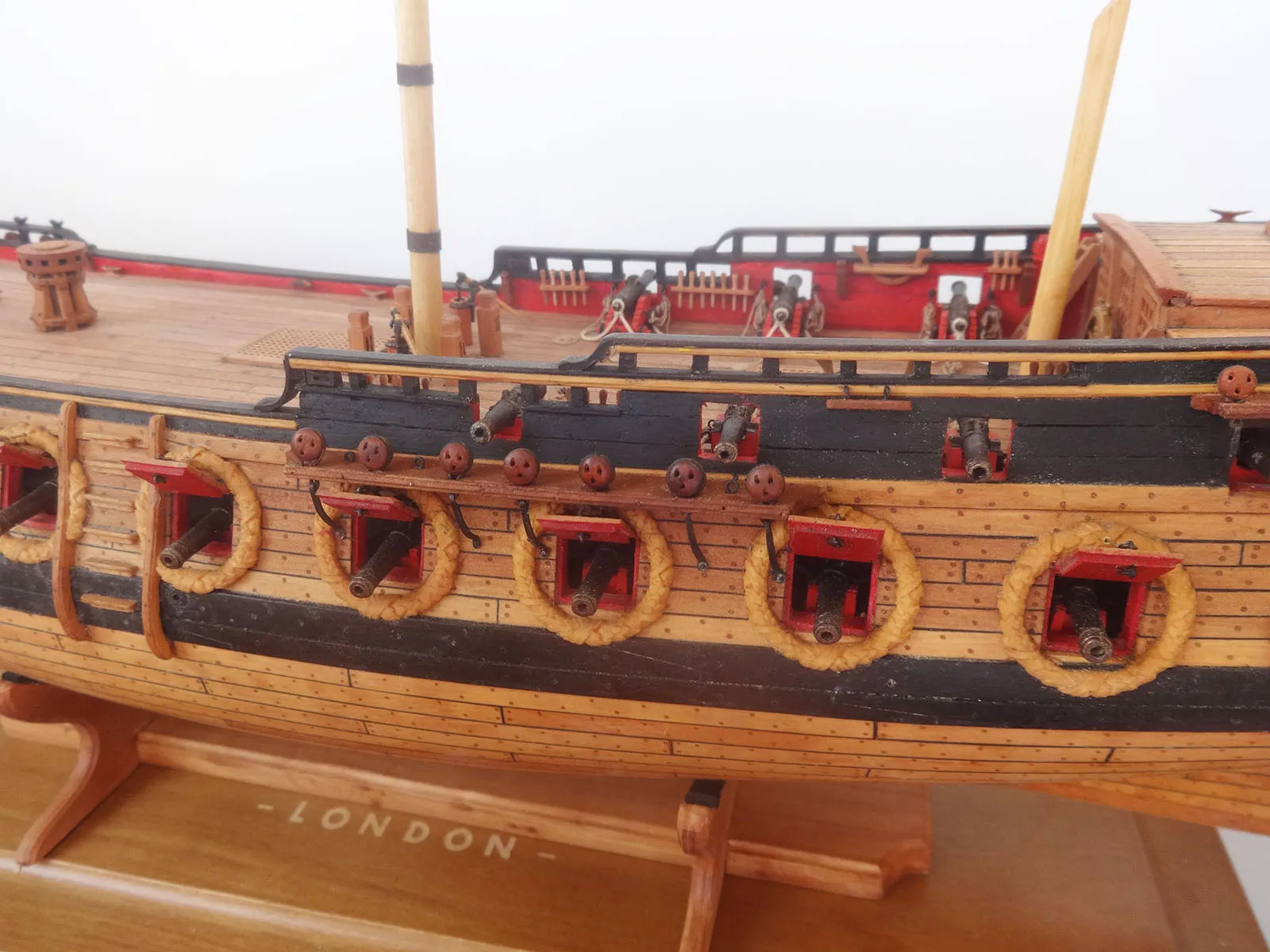

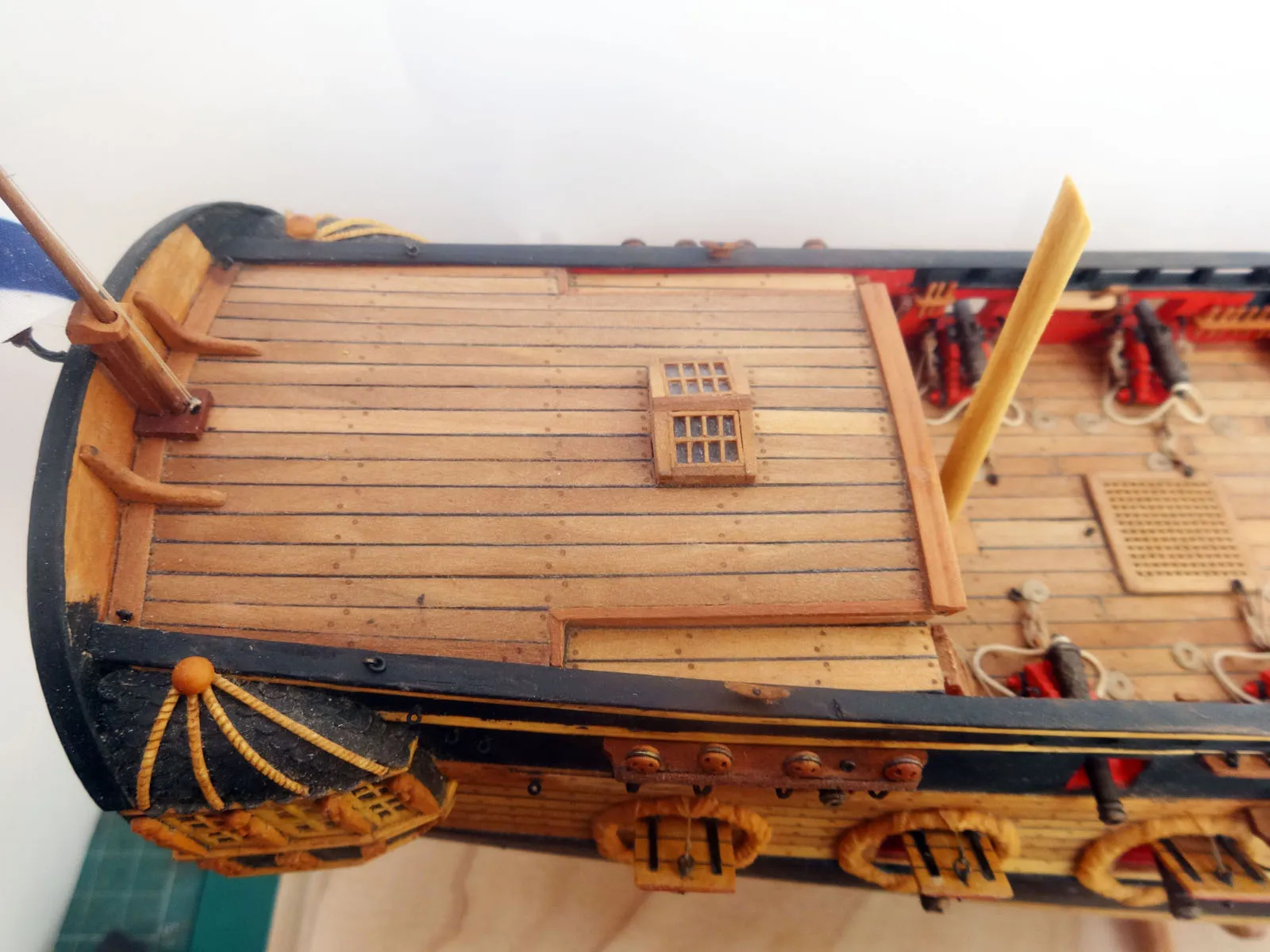

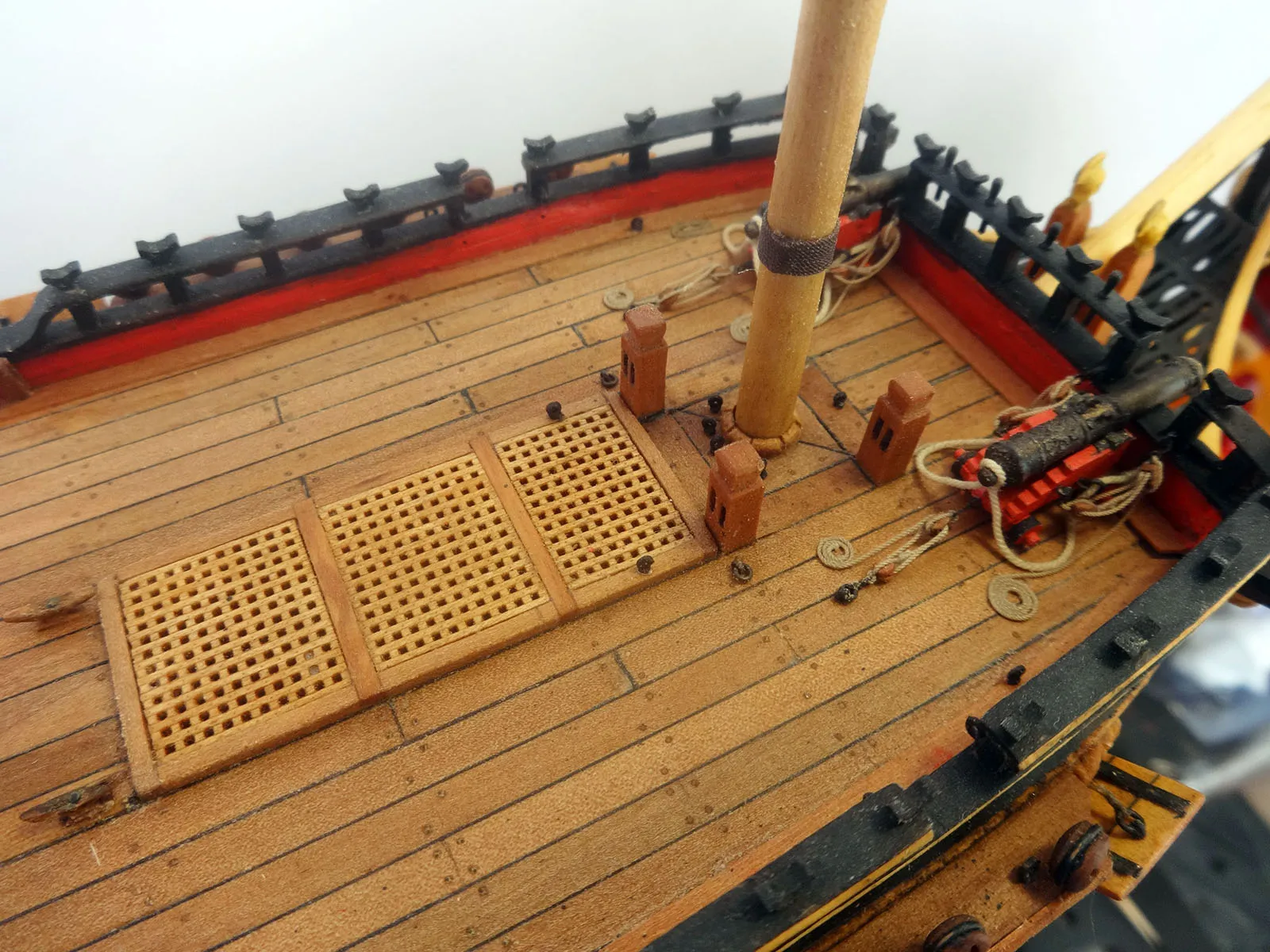

Материалы – светлая и розовая груша, цветной граб, самшит, латунь. Орудийные стволы – литье из полиэфирной смолы по собственным мастер-моделям. При постройке использовались отдельные покупные детали: решетки люков, нагели, венки вокруг пушечных портов.
Шлюпочное и якорное вооружение на модели не показаны, как это принято на корпусных моделях XVII-XIX вв.
Относительно исходных чертежей внесены некоторые изменения:

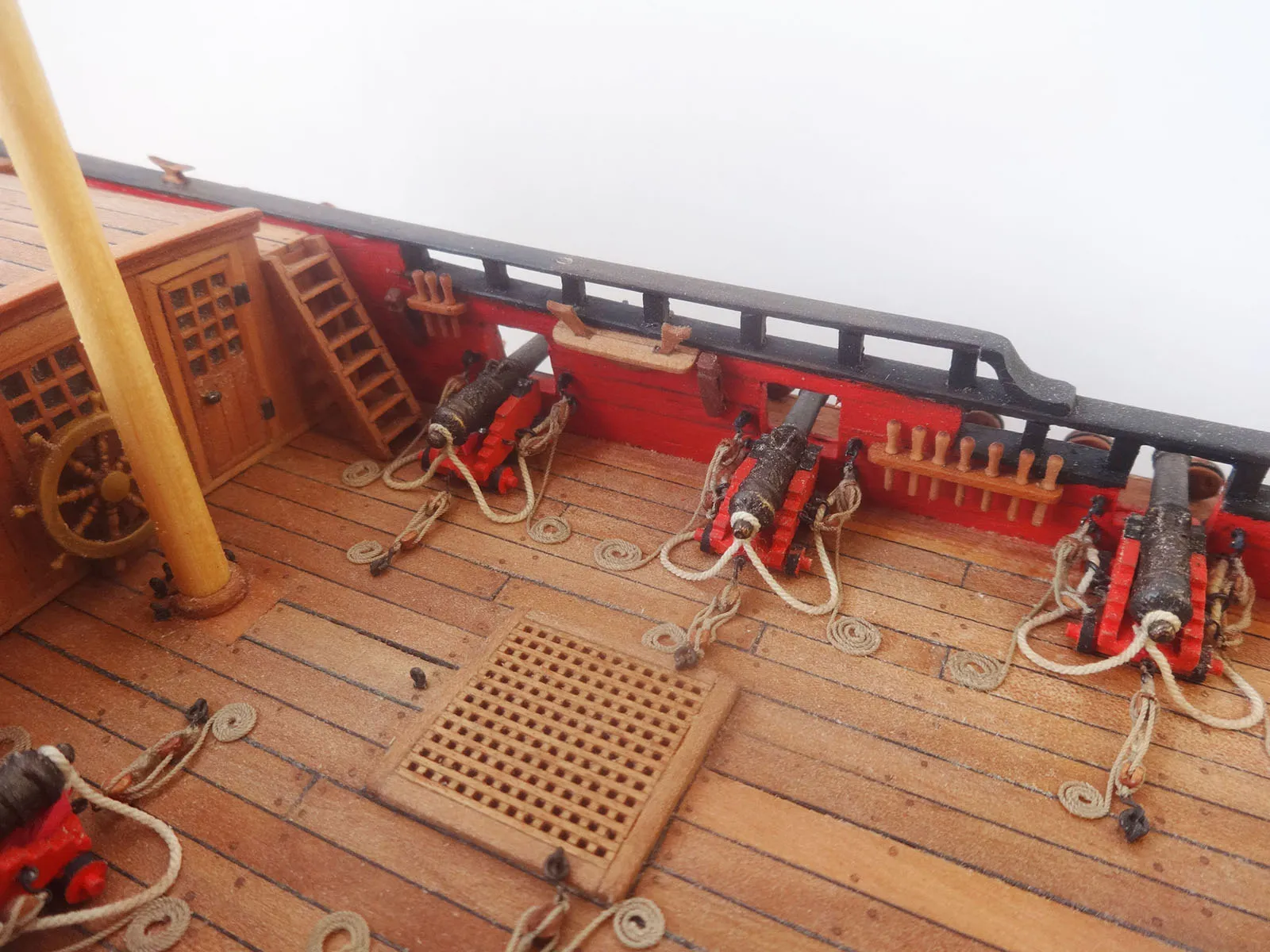

- немного перенесена в сторону носа кормовая переборка, так как её расположение согласно исходного чертежа не позволяет обслуживать расположенные за ней пушки. Соответственно, стойка штурвала «ушла» за перегородку.
- показанные на чертеже облегчённые лафеты английского типа появились на английском флоте только в 20-х годах XVIII в., поэтому не могли применяться на корабле начала века и на модели заменены на лафеты английского типа, используемые до 20-х годов (практически аналогичные «голландским», но с закреплением брюка на винграде).

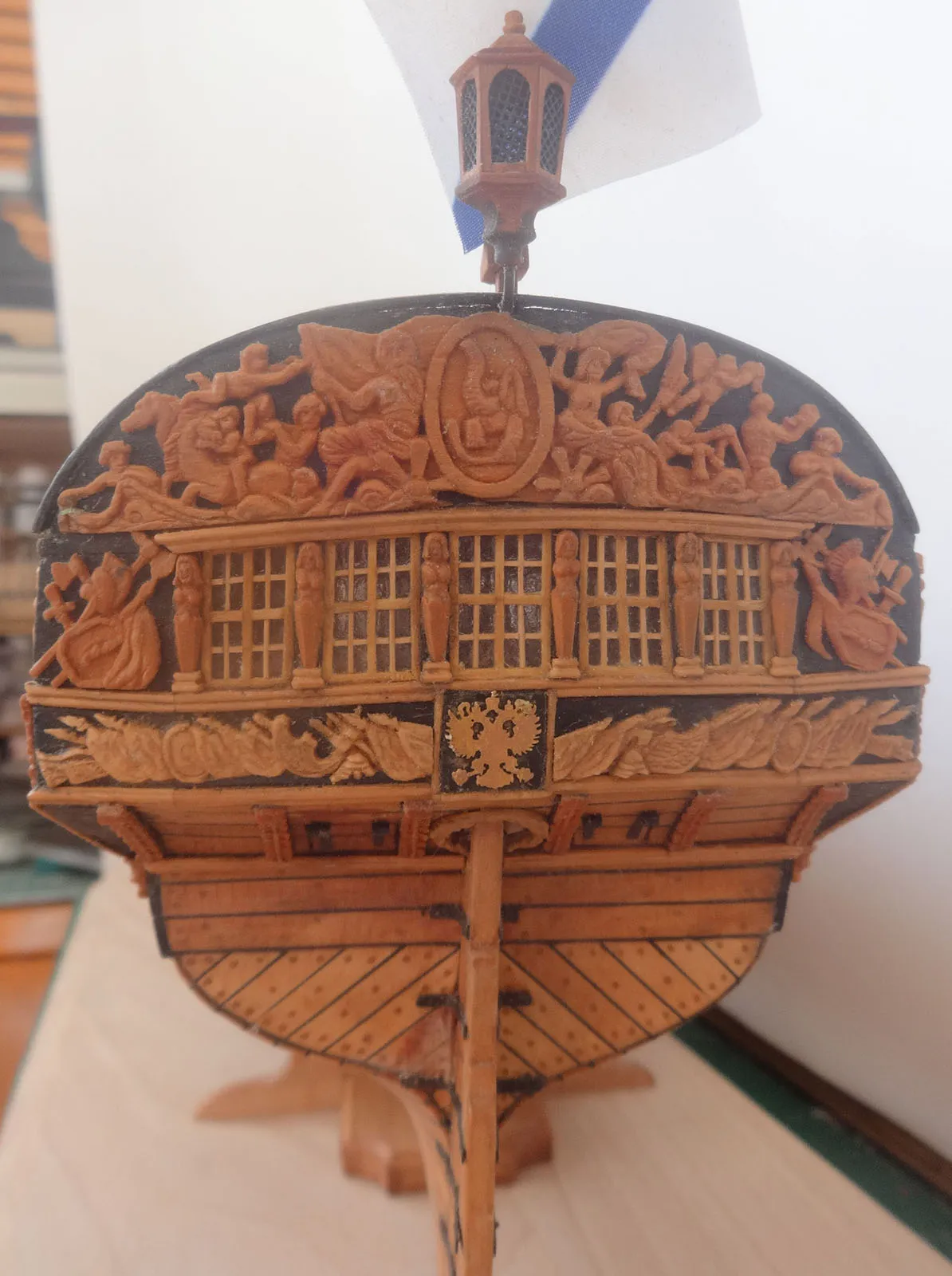

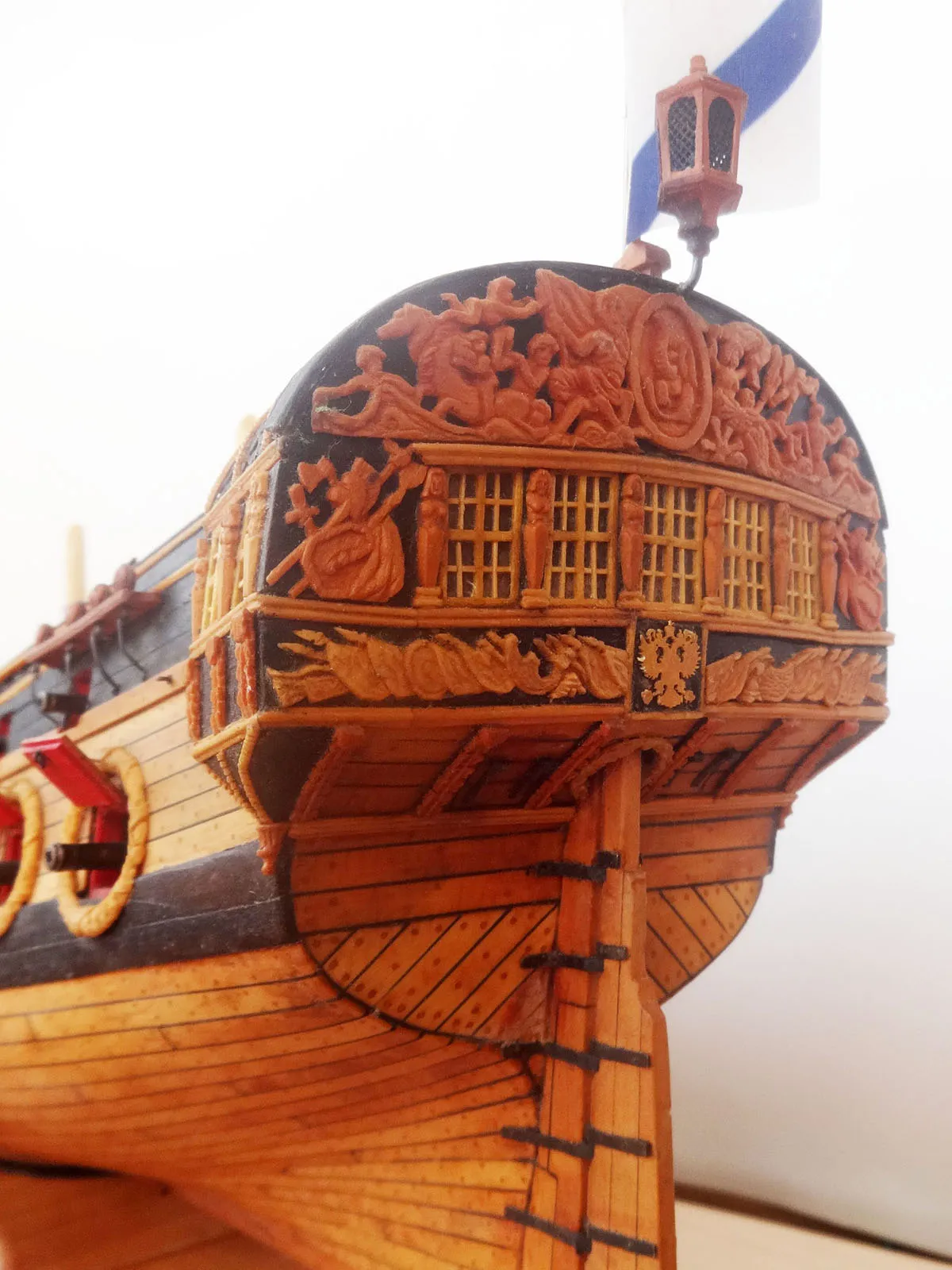

- внесены изменения в предложенное В.Г.Крайнюковым и изображённое Е.С.Куликовой художественное убранство. Причины переработки: во-первых предложенная композиция является набором элементов с разных кораблей (центр гакаборта – Нептун – с композиции «Триумф Нептуна и Амфитриты» ЦВВМ, инв.3282,3283; виньетки транцевого подзора – от «Ингерманланда», Амфитрита и драконы на кормовых раковинах – от фрегата «Крейсер», ЦВВМ, инв.1108), во-вторых, ни на одном сохранившемся источнике XVII-XVIII вв. (чертежи, гравюры, модели) не встречаются предложенные автором чертежей двухуровневое заполнение подоконной части гакаборта и кормовых раковин и резьба на торцах недгедсов.
Модель строилась с 2018 по 2020 год со значительными перерывами.
