Об изменении парусности судна в зависимости от силы ветра. Часть 1
Теги: рангоут
В качестве вступления. Данная статья появилась на свет с подачи и при моральной поддержке моих давних коллег по общению на форуме сайта «Верфь на столе». Целью её было освещение в ограниченных рамках сайта обширного раздела мореходной практики связанной с изменением парусности судна соразмерно силе и направлению ветра. Именно поэтому описывается лишь процесс взятия на рифы и уборки парусов. Публикация рассчитана на людей, знакомых с основными понятиями и терминами из практики вооружения парусных судов. Дабы не повторяться, намеренно упускаю и сокращаю все, что уже было опубликовано на этом сайте и связанно с этой темой, а попытаюсь обобщить то, что на мой взгляд может показаться интересным пытливому читателю в трудах, опубликованных большей частью в России во второй половине XIX века.
Итак, сначала о ветре. Да, да о нем, ибо, не вдаваясь в теорию и подробные расчеты, именно он и есть суть движущая сила парусного судна. В эпоху расцвета парусного кораблестроения моряки характеризовали силу ветра в зависимости от парусов, которые можно было нести, идя курсом бейдевинд. Это объяснялось тем, что при курсе бейдевинд суда вынуждены носить меньшую парусность. Основные причины заключаются в том, что, во-первых, боковое, наиболее опасное с точки зрения потери рангоута воздействие парусов через обрасопленные реи на мачты и стеньги, поддерживаемые вантами и фордунами более сзади, нежели с боков, оказывается наибольшим, чем при иных курсах; во-вторых, боковая остойчивость корабля существенно меньше продольной; и, в-третьих, сила ветра, воздействующая на корабль равно как и другой движущийся объект, зависит от направления его движения, то есть в бейдевинд она увеличивается, а при попутном ветре уменьшается. Поэтому при одном и том же ветре лежа бейдевинд необходимо было брать у марселей рифы, тогда как на фордевинд можно было нести и брамсели. Исходя из вышесказанного, о ветре говорили бом-брамсельный, брамсельный, марсельный, риф-марсельный и ундер-зейль, когда лежа бейдевинд можно поднять бом-брамсели, или идти под брамселями, или только под марселями или под зарифленными марселями, или нести только нижние паруса. Для более точной характеристики ветра говорили, например, ветер брамсельный тихий, марсельный крепкий, риф-марсельный с порывами и т.д. Под штилем подразумевалось полное безветрие, а под штормом – ветер, при котором держались под глухо зарифленным грот-марселем или только под одними триселями. Позднее перешли к более точному определению силы ветра в баллах по системе Бофорта (табл. 1).
Вычисленная скорость в секунду времени | Давление в русских фунтах на фут | Баллы, означающие степень силы ветра | Название ветров по Бофорту | Название ветров по системе Чапмана |
10,4 | 0,28 | 1 | Light air Весьма слабый | |
20,8 | 1,11 | 2 | Light wind Слабый | |
31,2 | 2,49 | 3 | Light breeze | |
41,6 | 4,43 | 4 | Moderate breeze Умеренный | Бом-брамсельный |
51,9 | 6,92 | 5 | Fresch breeze свежий | Брамсельный |
62,3 | 9,97 | 6 | Strong breeze Весьма свежий | Марсельный |
72,7 | 13,57 | 7 | Moderate gale Сильный | Риф-марсельный |
83,1 | 17,72 | 8 | Fresch gale Весьма сильный | Ундер-зейль |
93,5 | 22,43 | 9 | Strong gale Крепкий | Полу-шторм |
103,9 | 27,69 | 10 | Heavy gale Весьма крепкий | Полный шторм |
- | - | 11 | Storm Буря | |
124,7 | 39,88 | 12 | Hurricane Ураган |
Соответственно постепенно увеличивающейся силе ветра постепенно уменьшали парусность судна обычно в следующем порядке:
- Убирали брам-стаксели и бом-брамсели с бом-кливером;
- Крепили брамсели или оставляя последние, брали у марселей один риф;
- Брали у марселей второй риф, причем обычно крепили брамсели;
- Брали у марселей третий риф и заменяли кливер фор-стеньги стакселем, при этом кливер старались удерживать как можно дольше;
- Крепили крюйсель, брали последний риф у фор- и грот-марселей, брали один риф у бизани;
- Крепили фор-марсель и брали последний риф у бизани (или ставили штормовую бизань), фор-стеньги стаксель заменяли фока-стакселем.
Нижние паруса рифились обычно в следующей последовательности: вместе с четвертым рифом у марселей брали первый риф у грота, затем второй риф у грота и первый у фока, затем второй у фока и крепили грот или заменяли его грот-триселем, и, в крайнем случае, когда сила ветра и волнения лишали возможности иметь ход и вынуждали держаться под грот-марселем, крепили фок.
При попутных ветрах порядок постепенной уборки парусов предполагался аналогичным вышеизложенному с той лишь разницей, что для уменьшения рыскливости в бакштаг убирали бизань и крепили крюйсель во время взятия третьего рифа у других марселей.
Таким образом, штормовую парусность в бейдевинд на судах с прямым парусным вооружением составляли обычно глухо зарифленный грот-марсель (о парусе говорили что он глухо зарифлен, если у него были взяты все четыре рифа), фока стаксель и зарифленная бизань. При фордевинде это обычно были фор-стеньги стаксель, зарифленные грот-марсель и фок. Грот-марсель необходим как парус, у которого поднимающиеся сзади волны не отнимают много ветра, фок переносит вперед общий центр парусности, а фор-стеньги стаксель для компенсации случайного сильного рыскания.
В качестве наглядного примера привожу литографию Т. Г. Даттона (T G Dutton). На ней (Рис.1) изображен барк Constance, идущий бакштаг при риф-марсельном ветре под тремя парусами: фор-стеньги стакселем, фоком и грот-марселем, взятым на два рифа; команда в это время убирает фор-марсель и грот. При этом соответствующие лисель-спирты приподняты над реями, чтобы освободить место для укладки парусов.
Рис. 1. Барк Constance, идущий бакштаг.
Нельзя не упомянуть, что количество устанавливаемых парусов зависит не только от силы ветра и его направления относительно курса судна, но и от величины волнения, личного опыта капитана, характеристик и свойств конкретного корабля и некоторых других факторов. Немалую роль играет своевременность принятия решения об изменении парусности при изменении силы ветра: преждевременное уменьшение парусности ведет к потере хода, а передержка может сделать уборку парусов и взятие рифов делом трудным и опасным для марсовых.
Для того, чтобы иметь возможность брать паруса на рифы, в процессе отакелаживания в паруса продевают риф-леера, риф-сезни и риф-штерты; ввязывают кренгельсы и шпрюйты, пришивают лапки и обносные сезни, продевают нок-бензеля и штык-болты. Более подробное рассмотрение этого вопроса, несомненно, может представить интерес с точки зрения изготовления моделей кораблей.
Риф-сезни обычно плелись из пяти шкимушек. Их вешали через шест и из длинных концов сплетали плетенку длиною, достаточной для образования двойного очка, которое было необходимо для того, чтобы продетые риф-сезни не могли проскочить сквозь люверс паруса (Рис. 2). Затем сплетенную часть вешали серединой через шест, делали одним концом оборот вокруг шеста для образования двойного очка, соединяли оба конца и продолжали плести сезень из шкимушек обоих половин. (Рис. 3). Концы сезней обвивали парусной ниткой и крыжевали, прошивая насквозь. Длина риф-сезней должна соответствовать толщине рея, а так как риф вязали на рее как можно выше, задние половины сезней обычно делались длиннее передних, исключая сезней четвертого рифа, у которых наоборот передние концы делались длиннее задних, по причине того, что штык-болт четвертого рифа брался, как правило, сзади рея и сам риф обтягивался под низ рея. В процессе отакелаживания риф-сезни продевали, сидя на полу, два человека – по одному с каждой стороны растянутого паруса. Каждый, взяв одну половину риф-сезня, пропускал ее конец в люверс, в то же время принимал от своего коллеги другой конец сезня и пропускал его в очко своей половины. Далее на конец сезня надевался обыкновенный шкив, люди брались каждый за свой конец руками, ногами упирались в шкивы и таким образом плотно обтягивали сезень, надежно закрепляя его в люверсе. При взятии рифов парусину между реем и соответствующим риф-бантом закатывали и получившийся рулон обвязывали риф-сезнями прямым (Рис. 4) или рифовым узлом (Рис. 5).

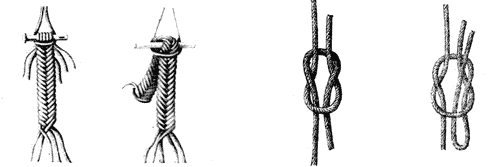

Рис. 2 - 5. Риф-сезни.
Во второй половине XIX века через люверсы в риф-банте стали проводить один или два риф-леера одним из показанных ниже способов (Рис. 6). Чтобы полуштыки риф-лееров не могли ослабевать, на них клали бензеля из шкимушгара.

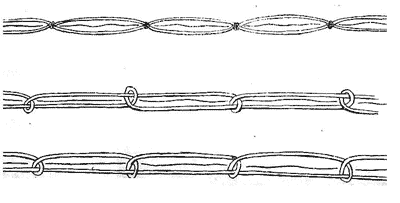

Рис. 6 и 7. Проводка риф-леера.
Риф-сезни с клевантами укреплялись на прутковом леере, служащим для привязки паруса, или на специальном леере, укрепленном позади парусного леера, либо обносились вокруг рея (Рис. 8) (на марса-реях их крепили парами – один для 1-го и 3-го рифа, второй для 2-го и 4-го). При взятии такого рифа парусину подбирали до соответствующего риф-банта, конец риф-сезеня пропускали в петлю риф-леера и закрывали на клевант (Рис. 9).

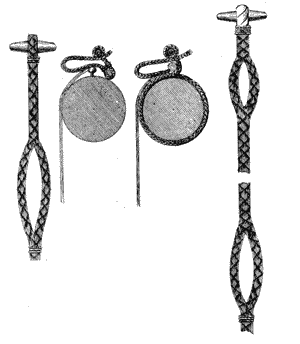

Рис. 8 и 9. Риф-сезни.
При взятии такого рифа мякоть не трогали, а оставляли висеть между парусом и реем.
Риф-сезни триселей и бизани вырубались из белого троса и вшивались в парус несколько иначе. Вот один из способов: делали в парусе дыру в месте продевания риф-сезеня, продевали его и равняли концы по обе стороны паруса. Затем раскручивали сезень вплотную у паруса, чтобы пряди развернулись и образовали калышки петлями. Пришивали эти петли к парусу, а немного ниже простегивали обе части сезня и паруса насквозь. Концы сезней обвивали парусной ниткой и тоже простегивали насквозь для прочности.
Риф-штерты, их так же называли змейками, служили для удобства притягивания паруса к рею при взятии рифов. Они представляли собой тонкую веревку, один конец которой приплесневывался к люверсу верхней шкаторины; другой конец спускался по передней стороне паруса и прихватывался к шейкам соответствующих риф-сезней вплоть до четвертого рифа (Рис. 7). У нижних парусов делали от 6 до 8 змеек, у марселей по 6, (на малых судах по 4), у крюйселей по 4.
Владислав Бабкин, 2006
