Джонка "RED DRAGON"

Первая джонка (как везде написано) построена Небесным китайским императором Фу Хси, каторый жил в 29-м веке до нашей эры. И вот – мне тоже захотелось – сначало построить первую мою джонку, а быть или не быть императором (китайским или другим), решил обдумывать потом.

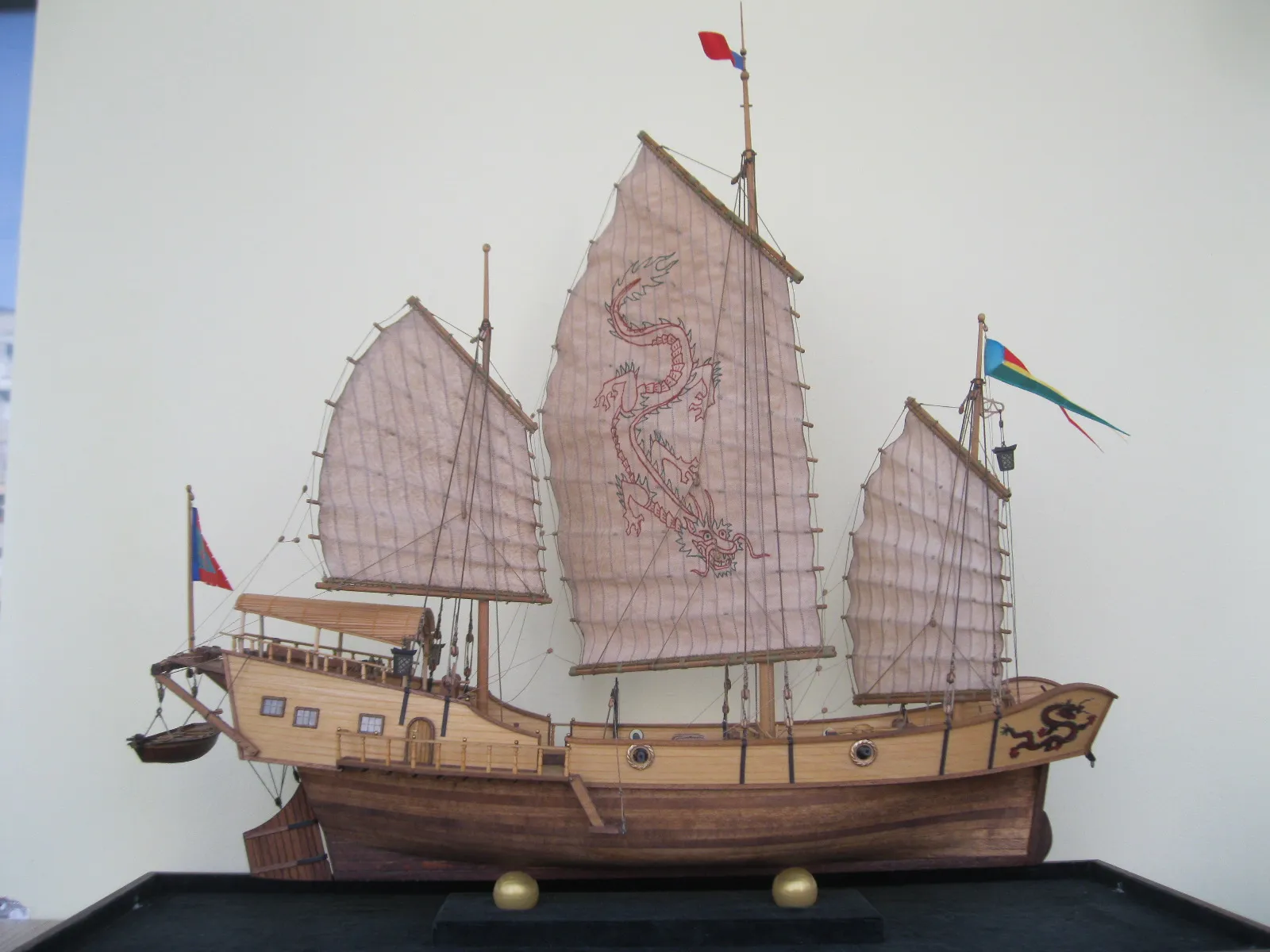

Описание модели
Модель джонки сделан из коробки с деревянным китом испанской фирмой Artesania Latina.
Масштаб 1:60.
Модель является не копии конкретного судно, а собирательный образ этого типа судов.
Имя этих судов – от малайское слово „djiong“, переводимое как „судно/корабль“

Дополнительная информация
Джонки, с долбокой древности удовлетворяли специфические условия водных путей Китая –

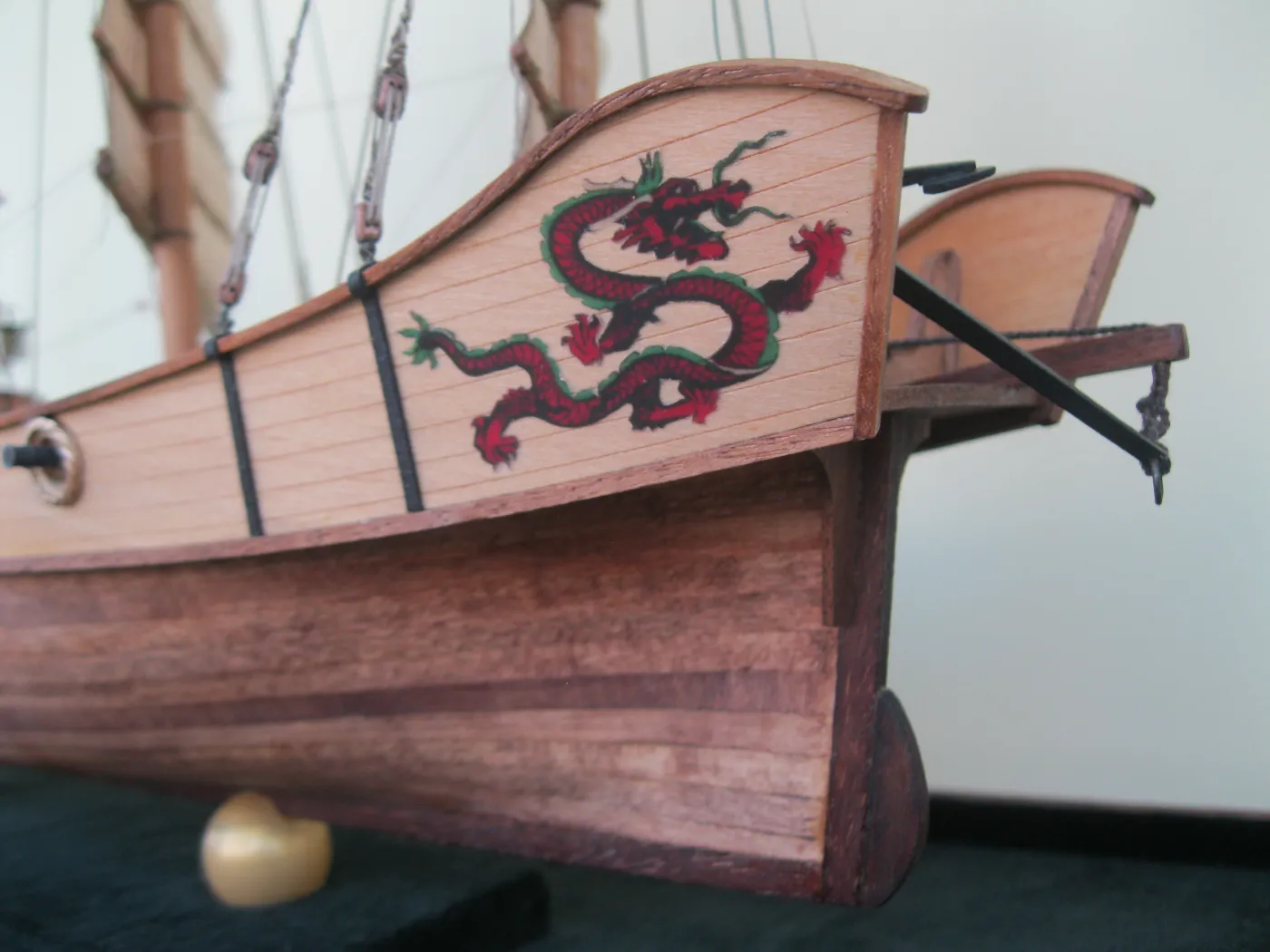

имели малую осадку, плоское дно, ниско разположеный почти квадратный нос, высоко поднятая корма. Это были первые суда с корпусом, разделеный водонепроницаемыми переборками. И конечно – декорация – рисунки драконов и других мифических существ. Джонка в основном была торговое транспортное судно, но чаще вооружались с по нескольком (до 12) пушек.

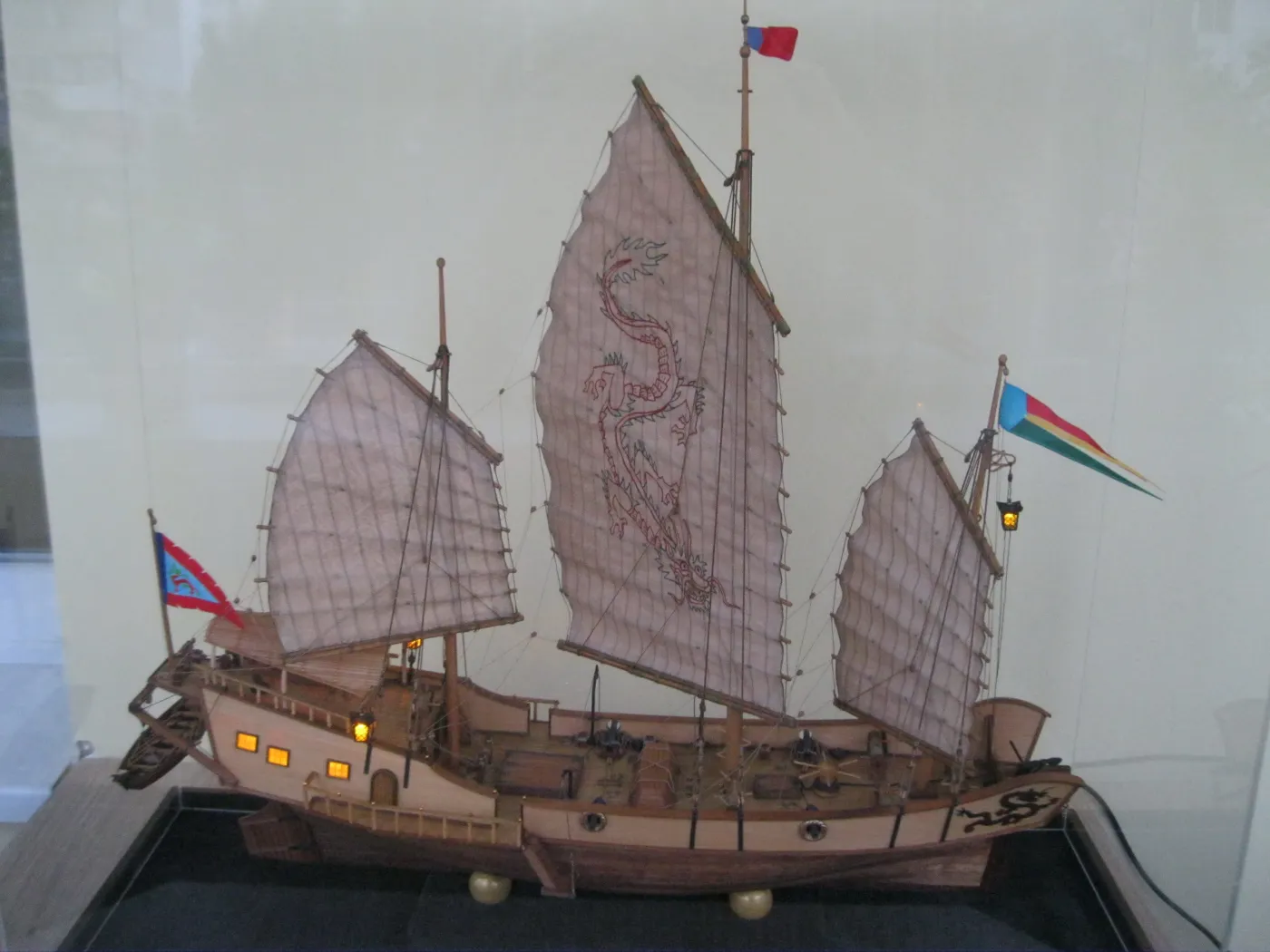

Информация о модели

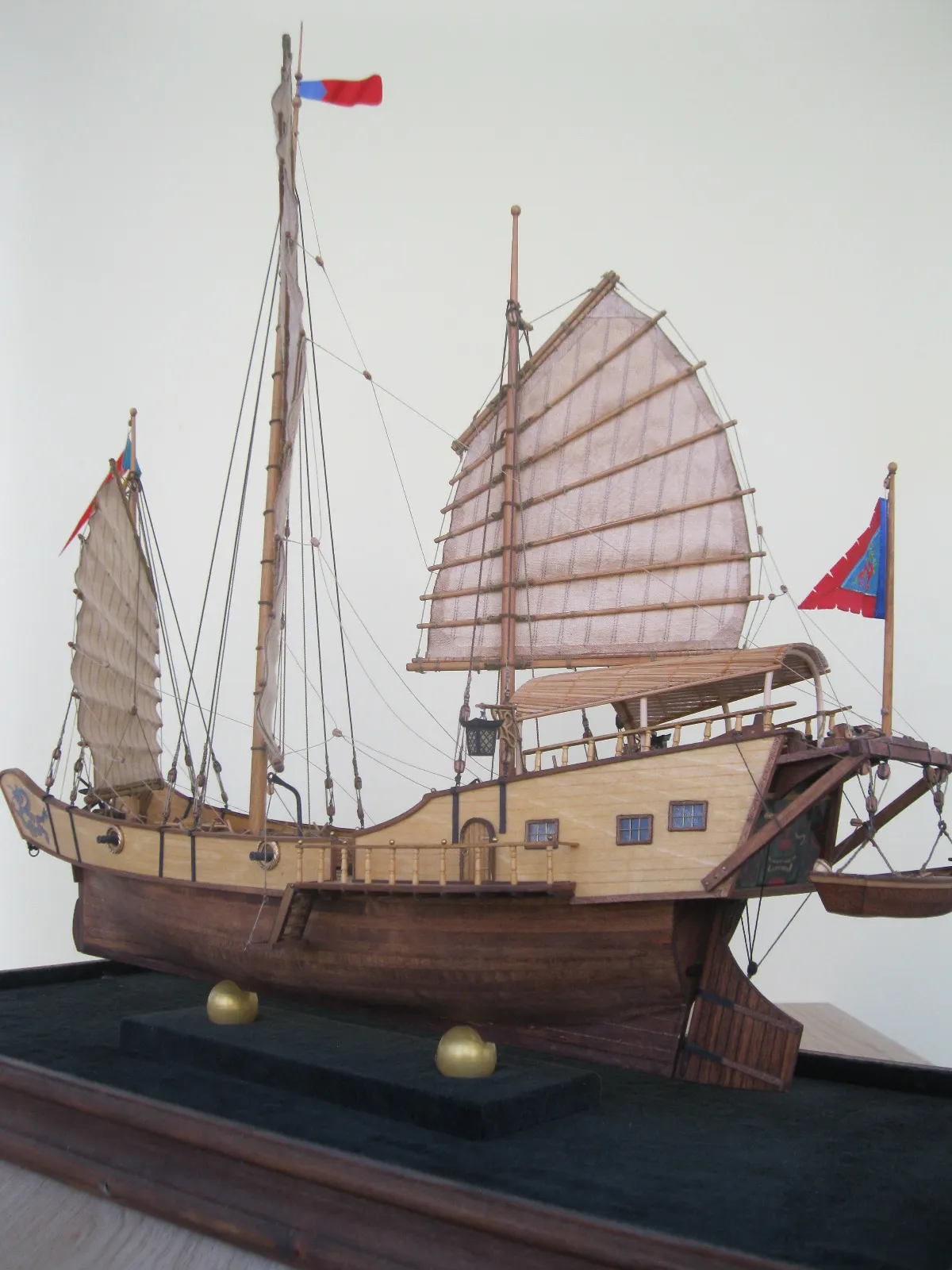

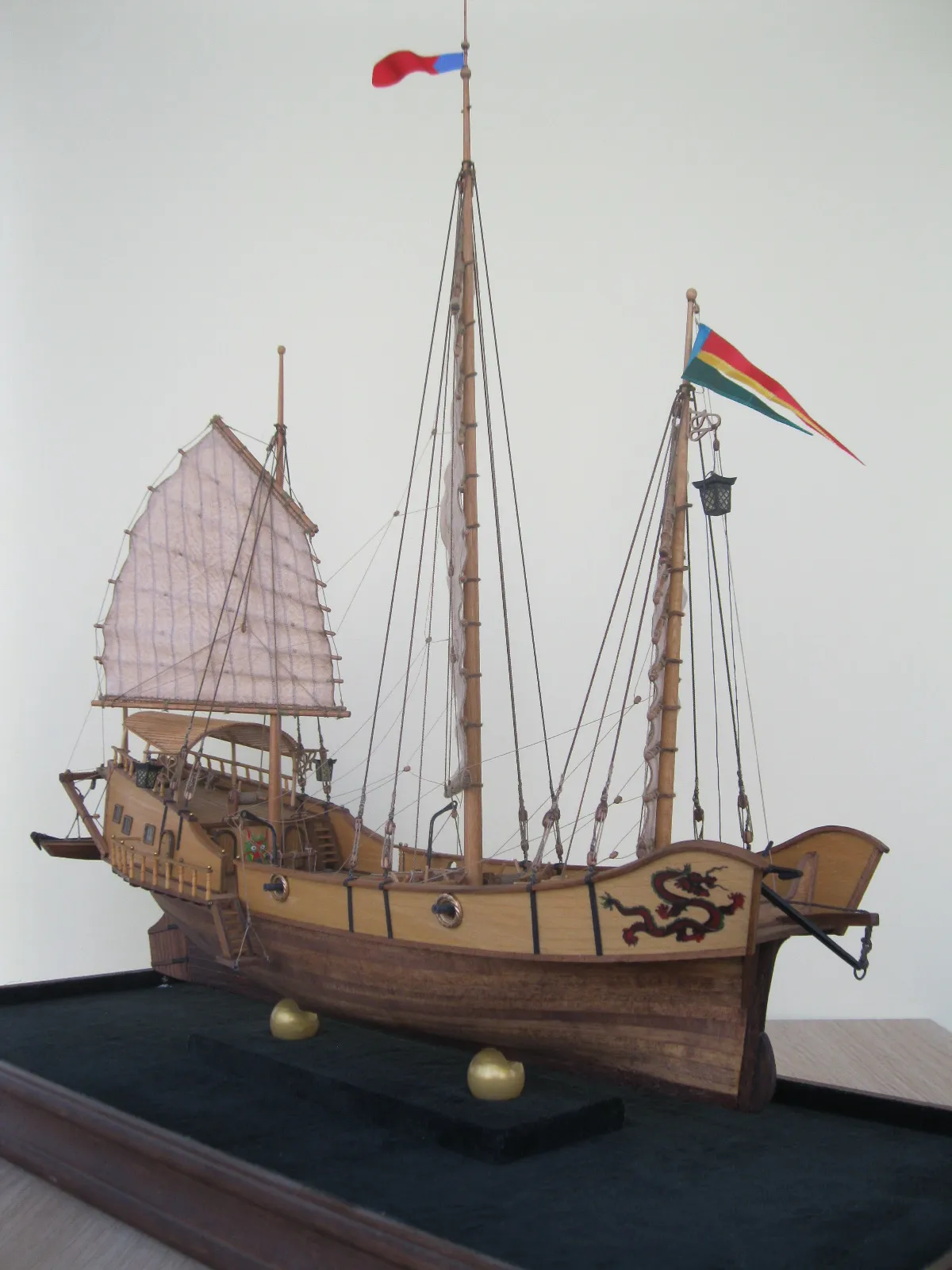

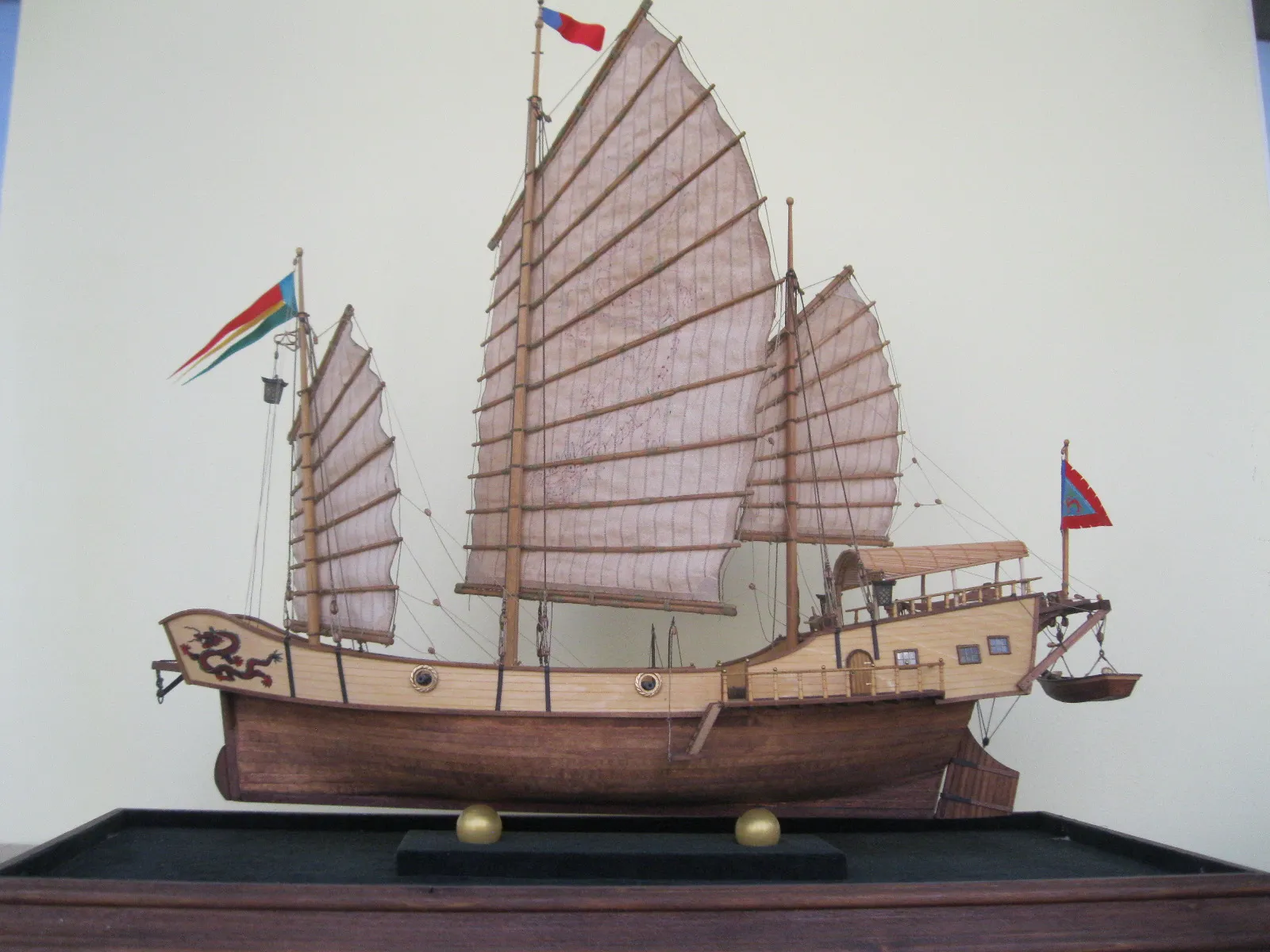

Длина модели 463 мм, высота – 415 мм, широта – 130 мм, что в соответсвие с масштаб 1:60, дает соответствено 27,78 м длина, 24,90 м высота и 7,80 м широта (габаритная) настоящего корабля.

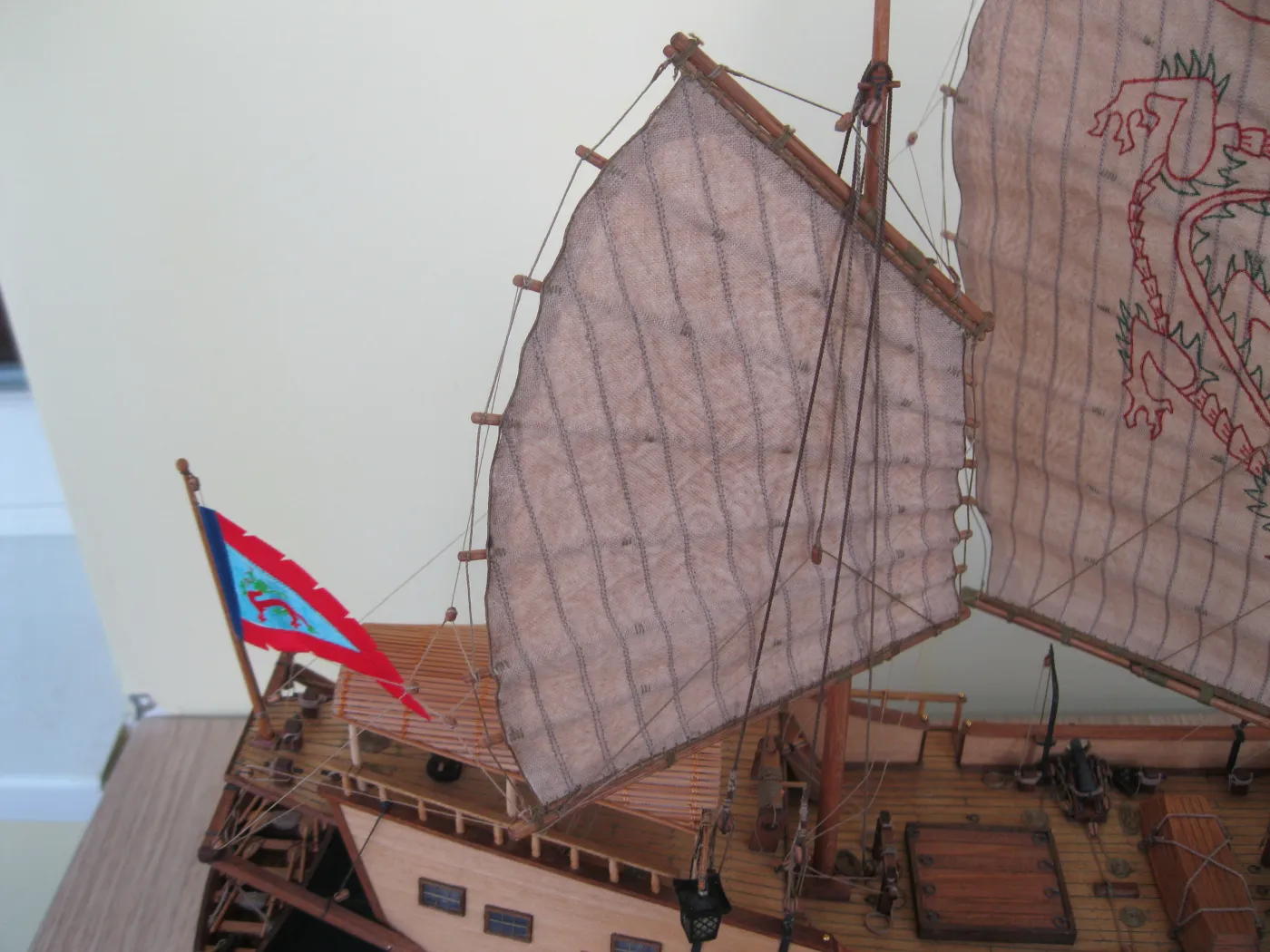

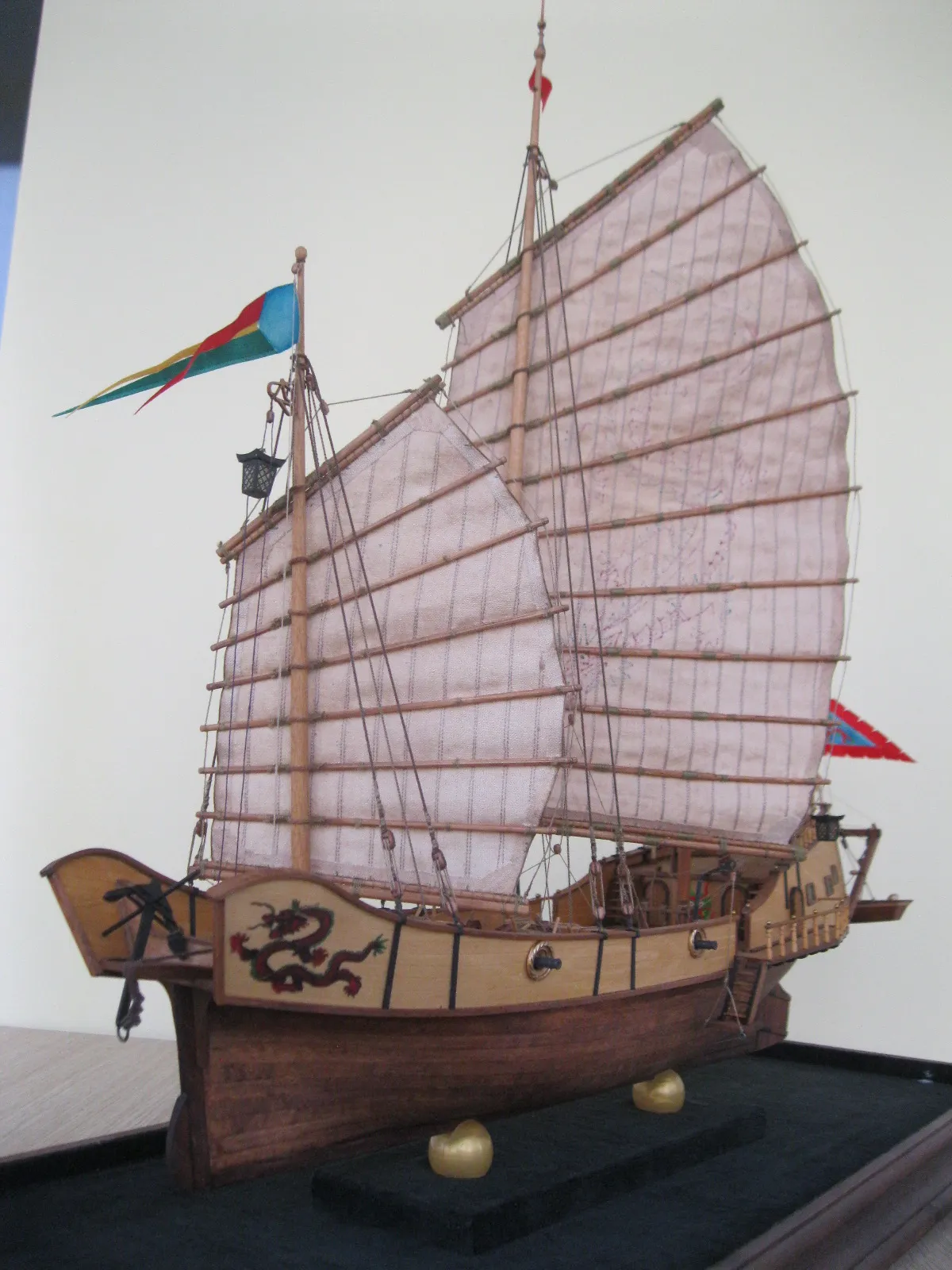

Модель имеет корпус наборной конструкции, с двойной обшивкой –из липы и красного дерево, палубный настил - танганики, а фалшборты изнутри и снаружи–рамин, рангоут – из бука, палубное оборудование – из ореха, парусное вооружение – особые рейковые паруса с множество лат и два лик-троса – по грани ткани и по ноках латы

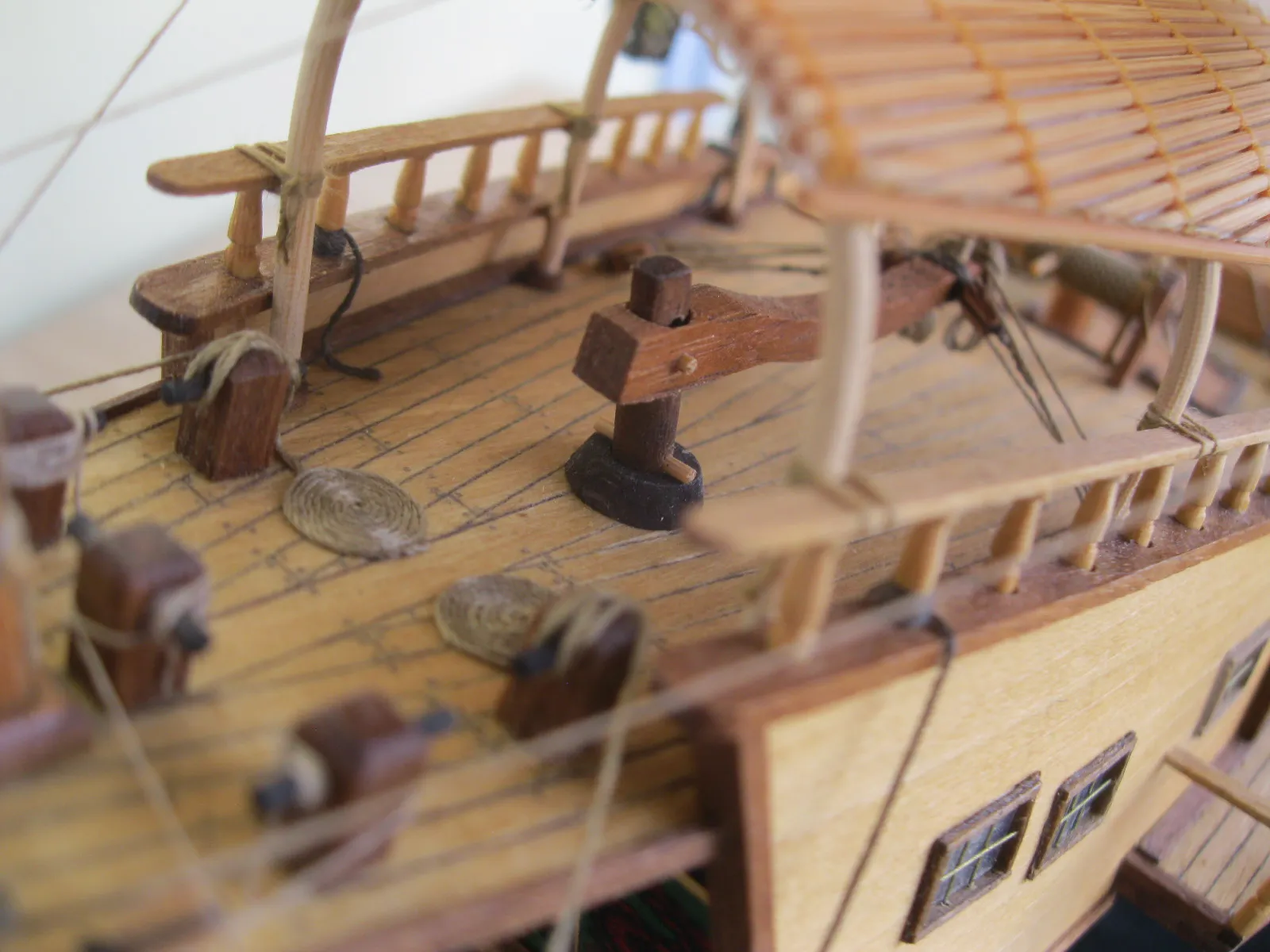

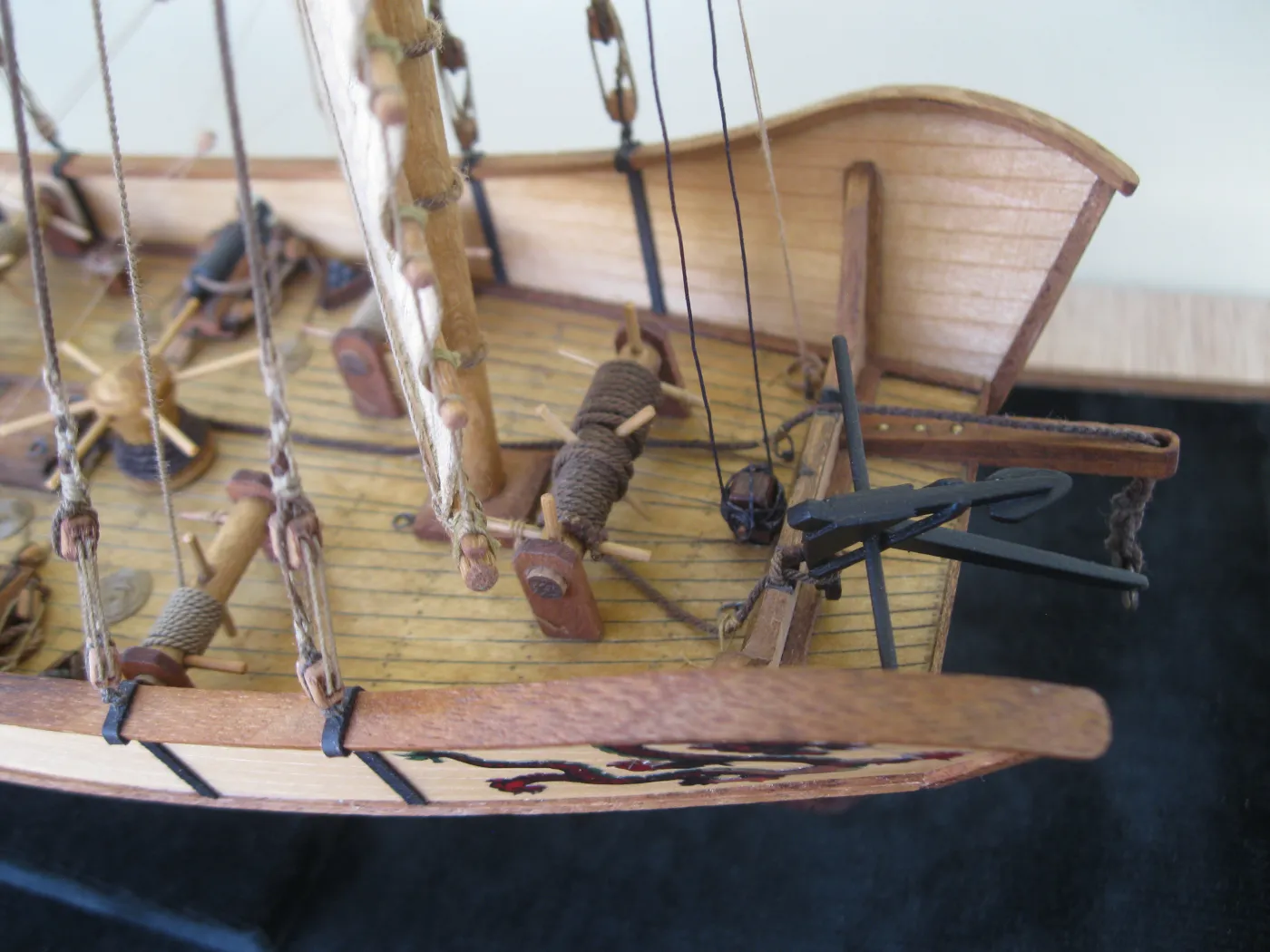

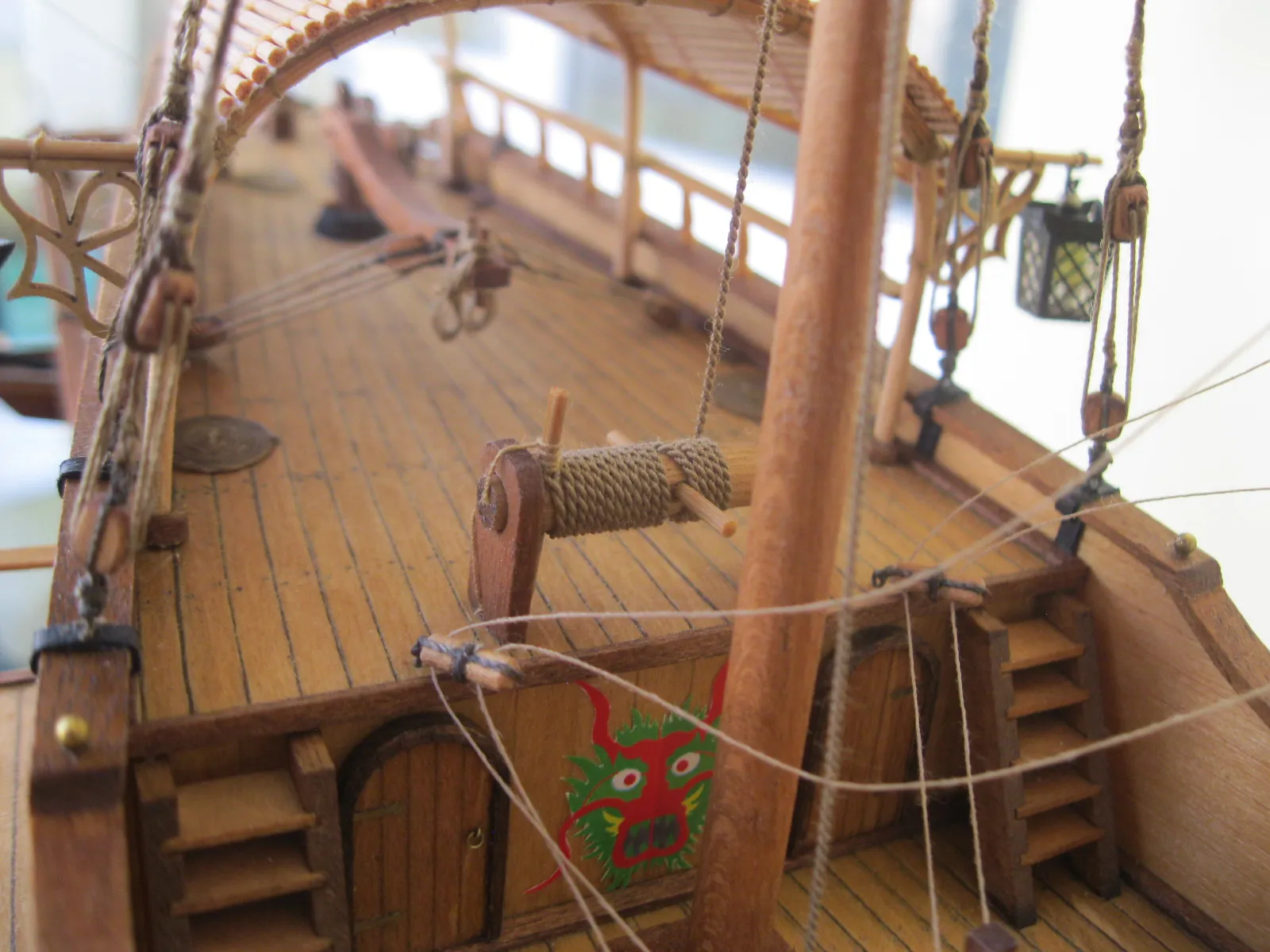

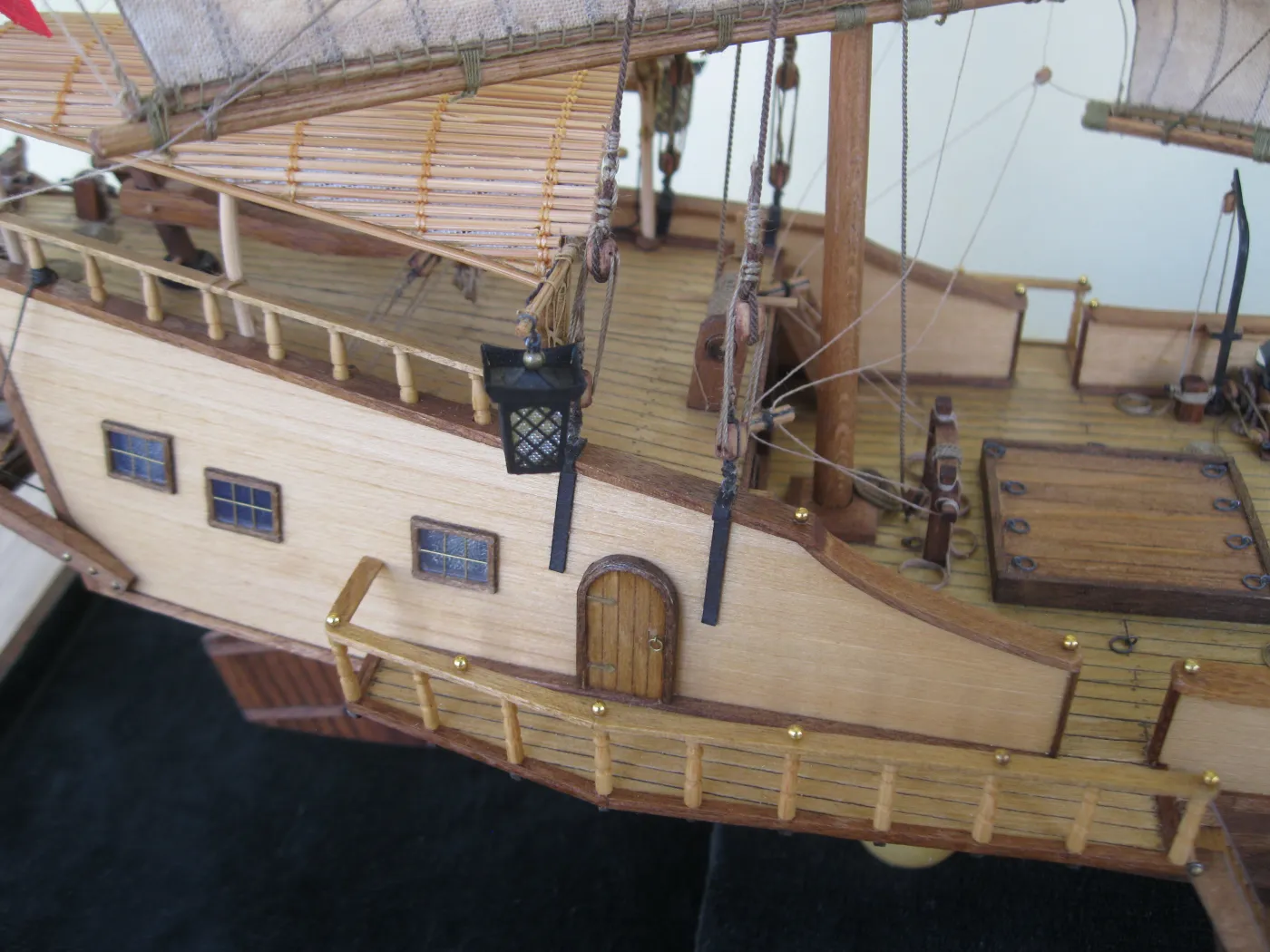

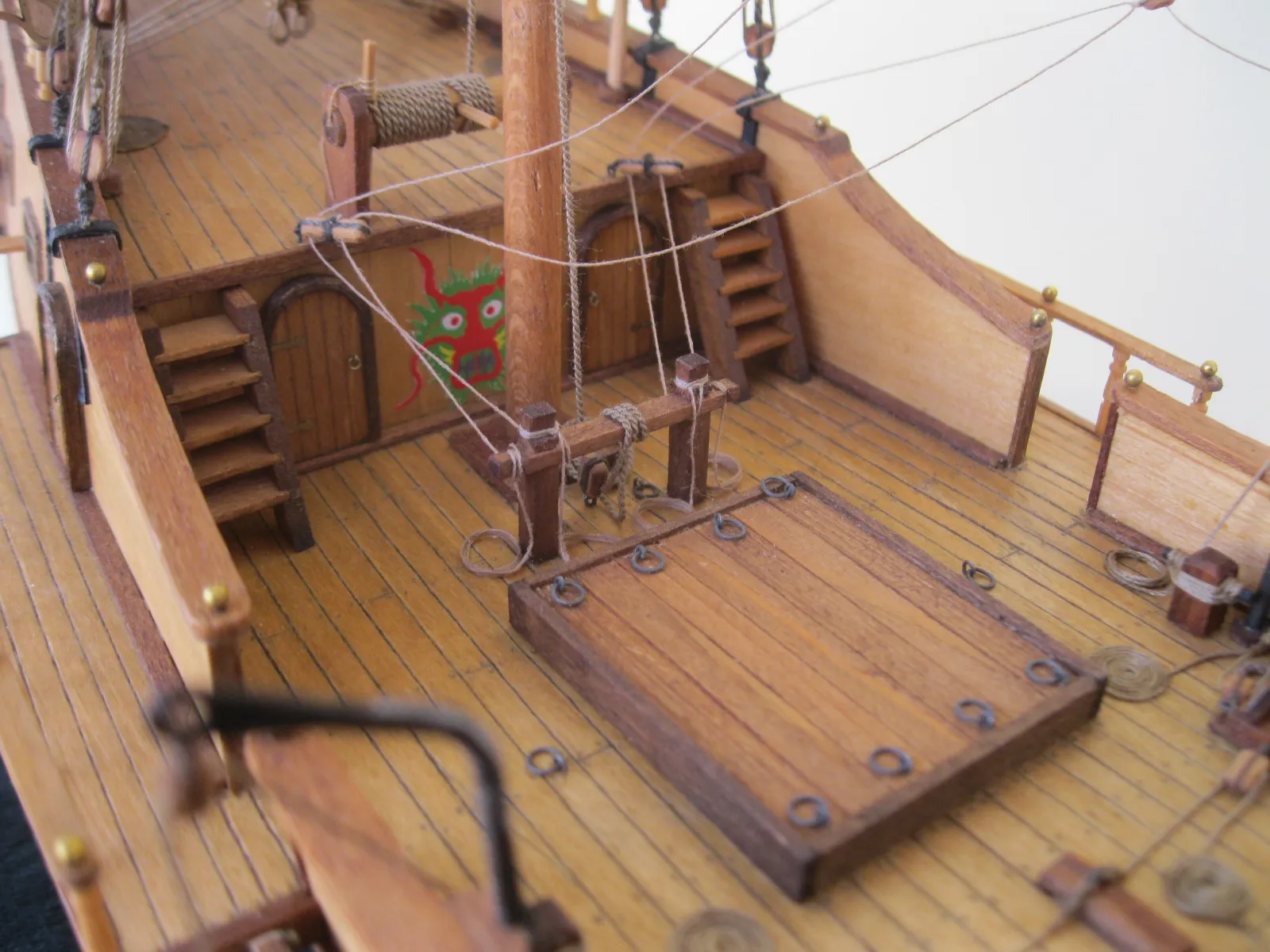

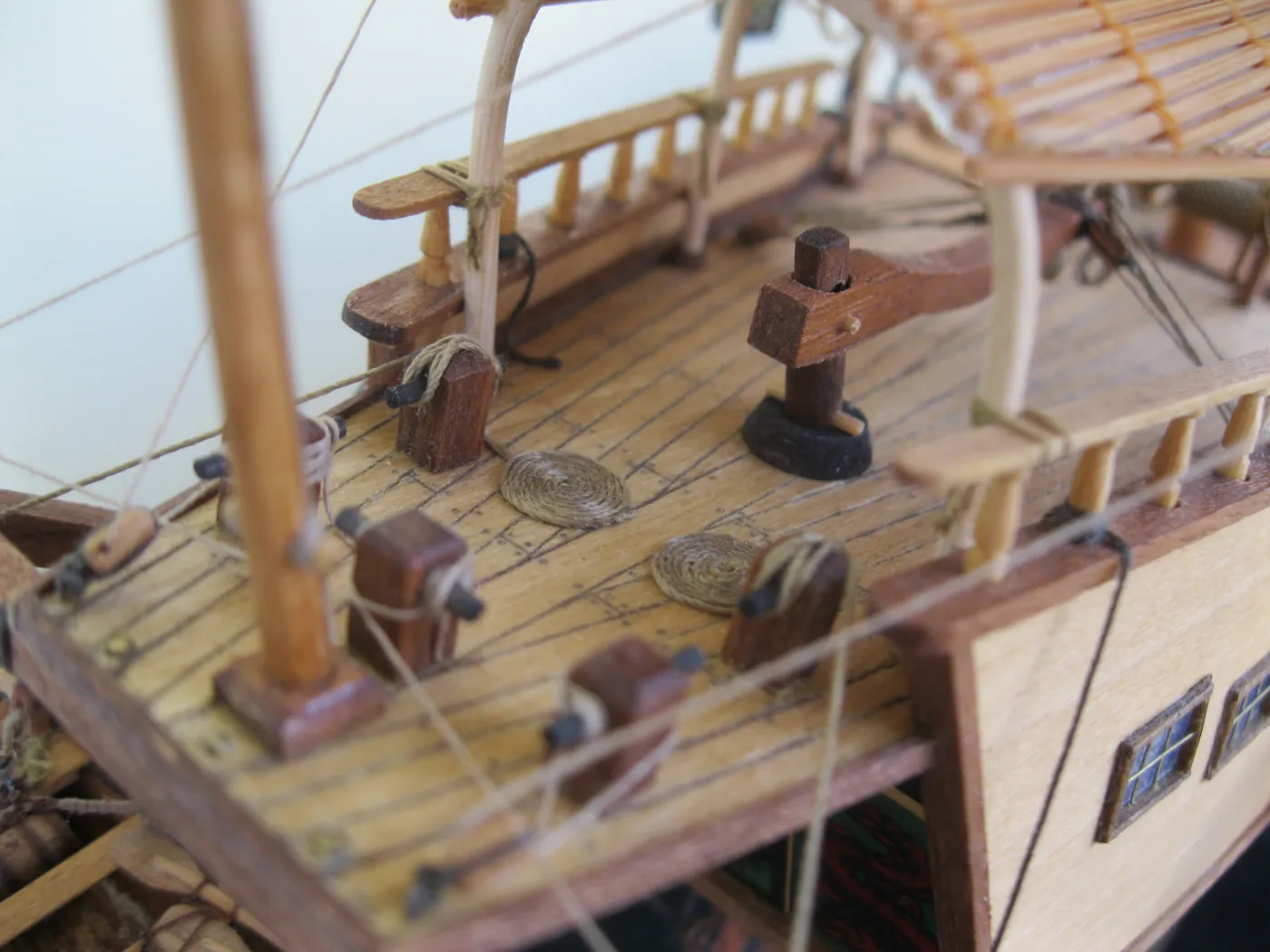

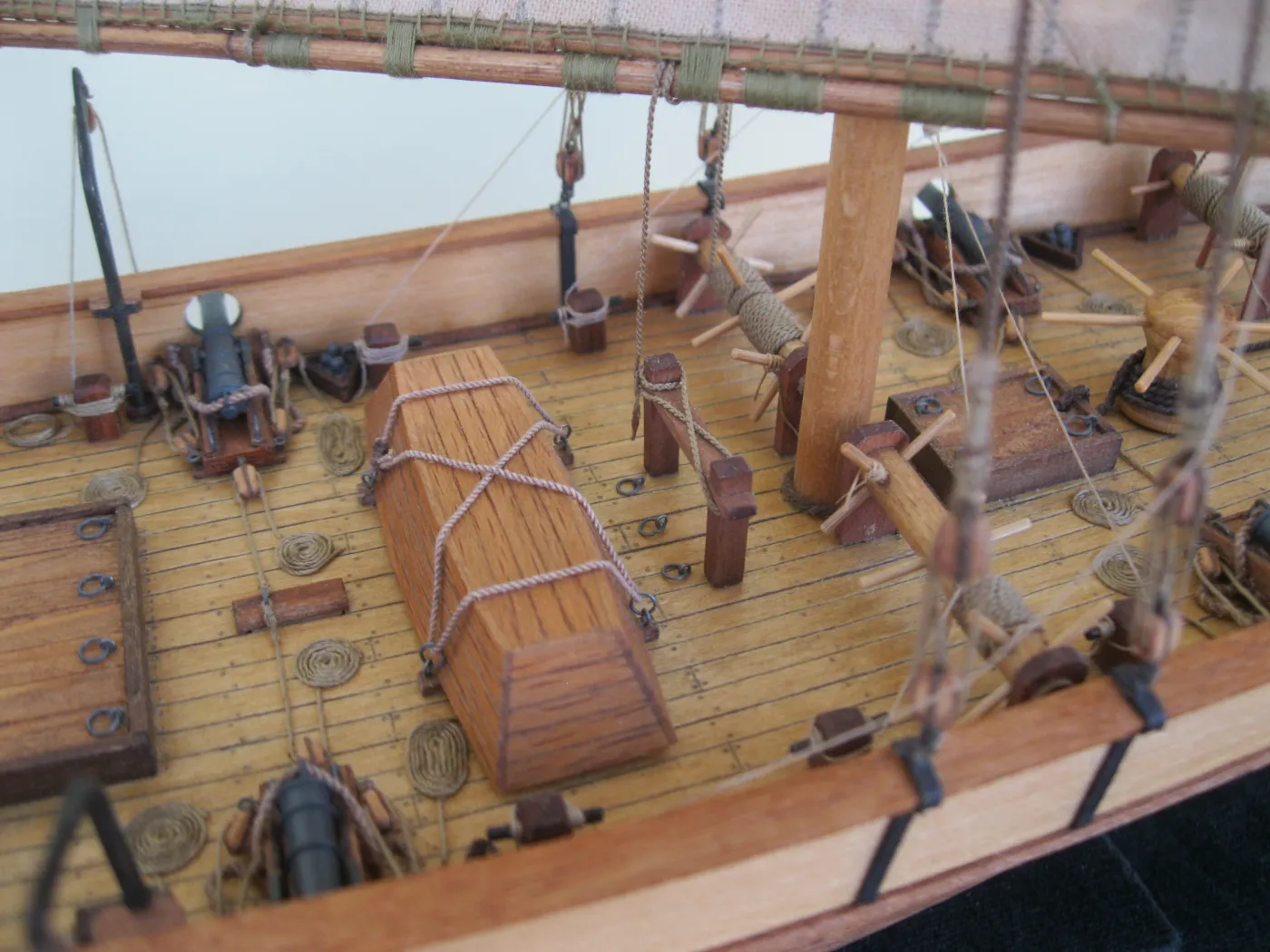

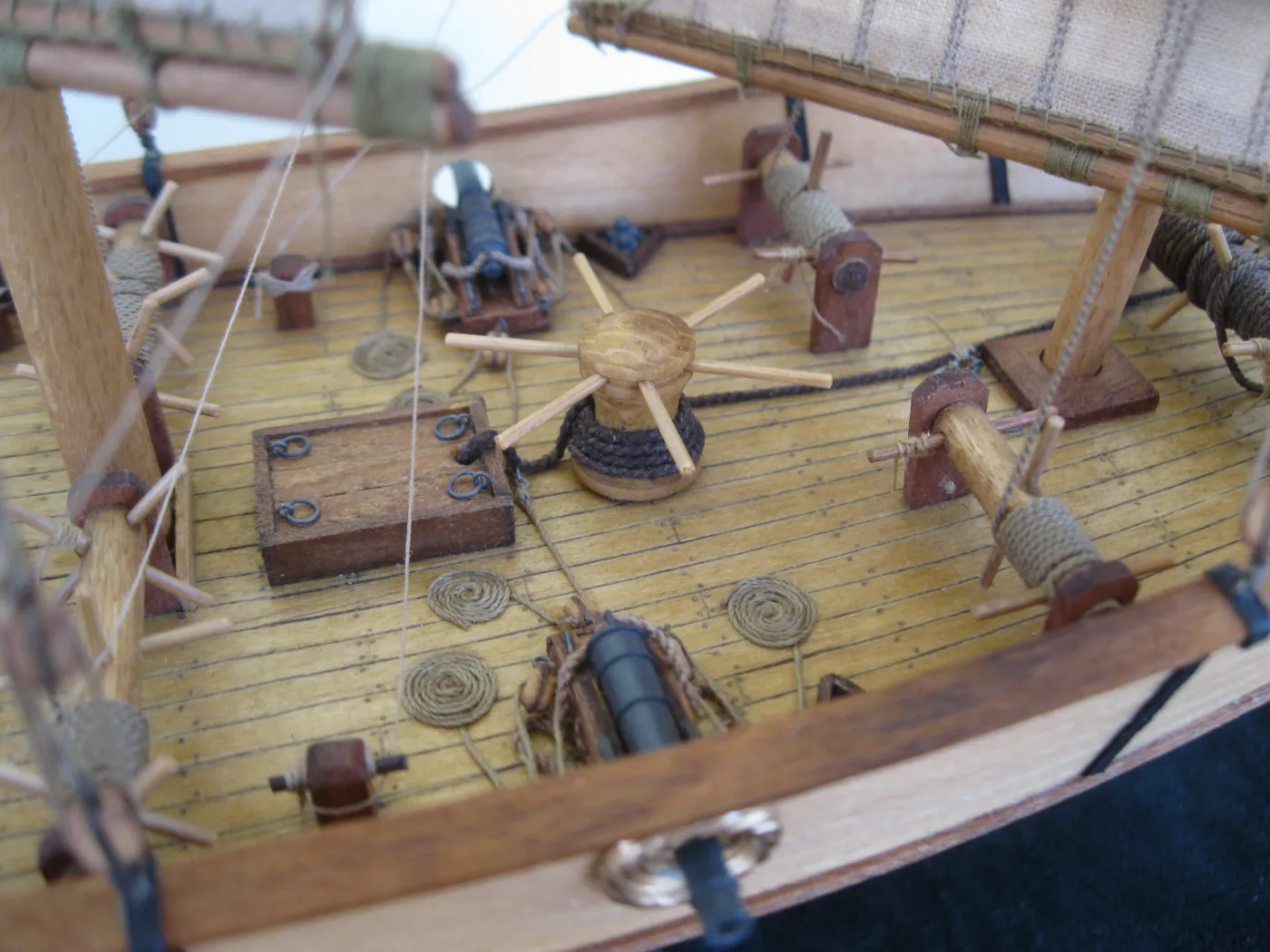

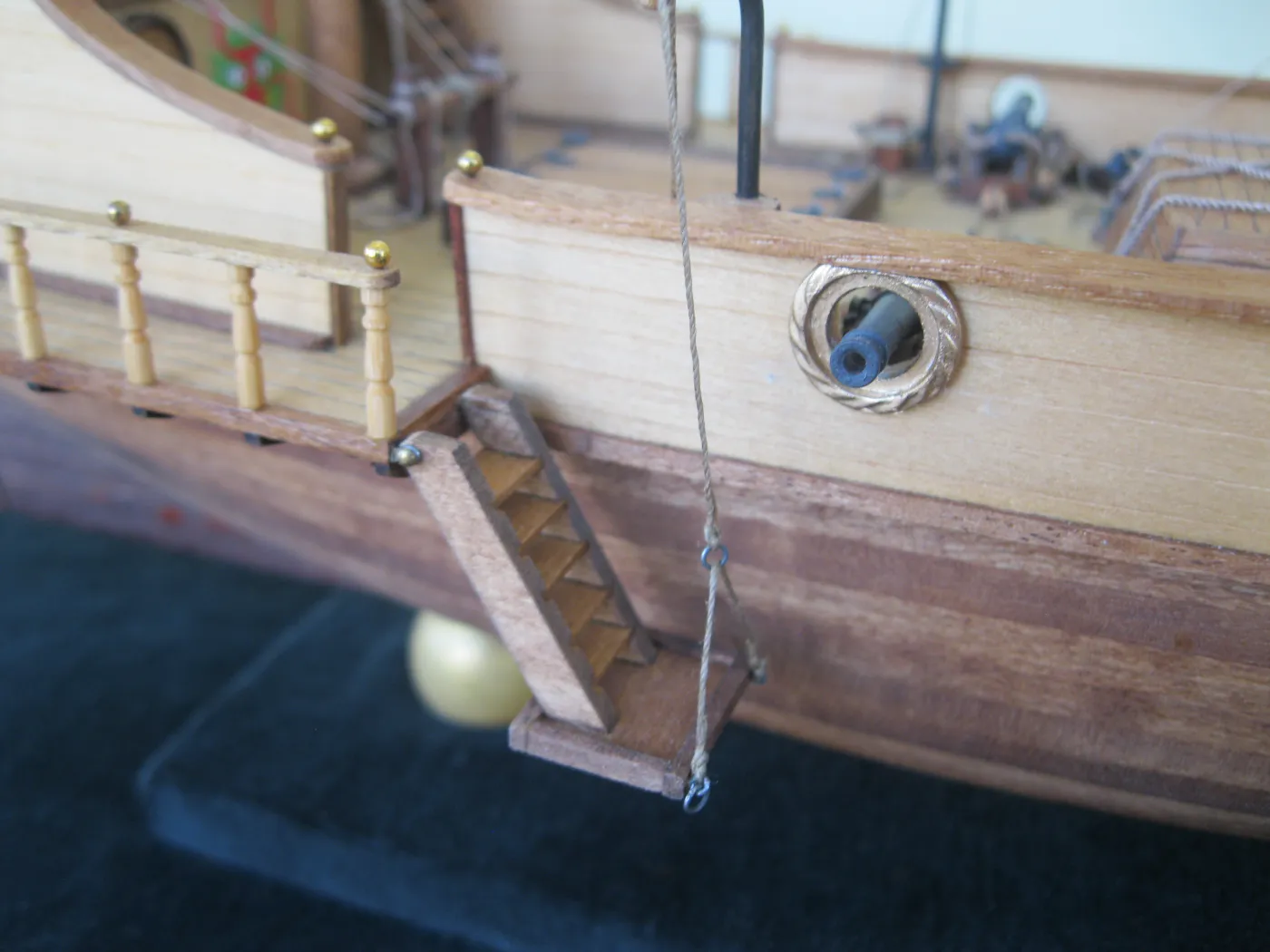

На палубе имеется оборудование от люки, якорный шпиль, такелажные лебедки, кран-балки несущие поднимающиеся забортные трапы типа лестница
Модель джонки вооружена четырями пушками на деревянных станках.

При изготовлении модели сделаны дополнительно:

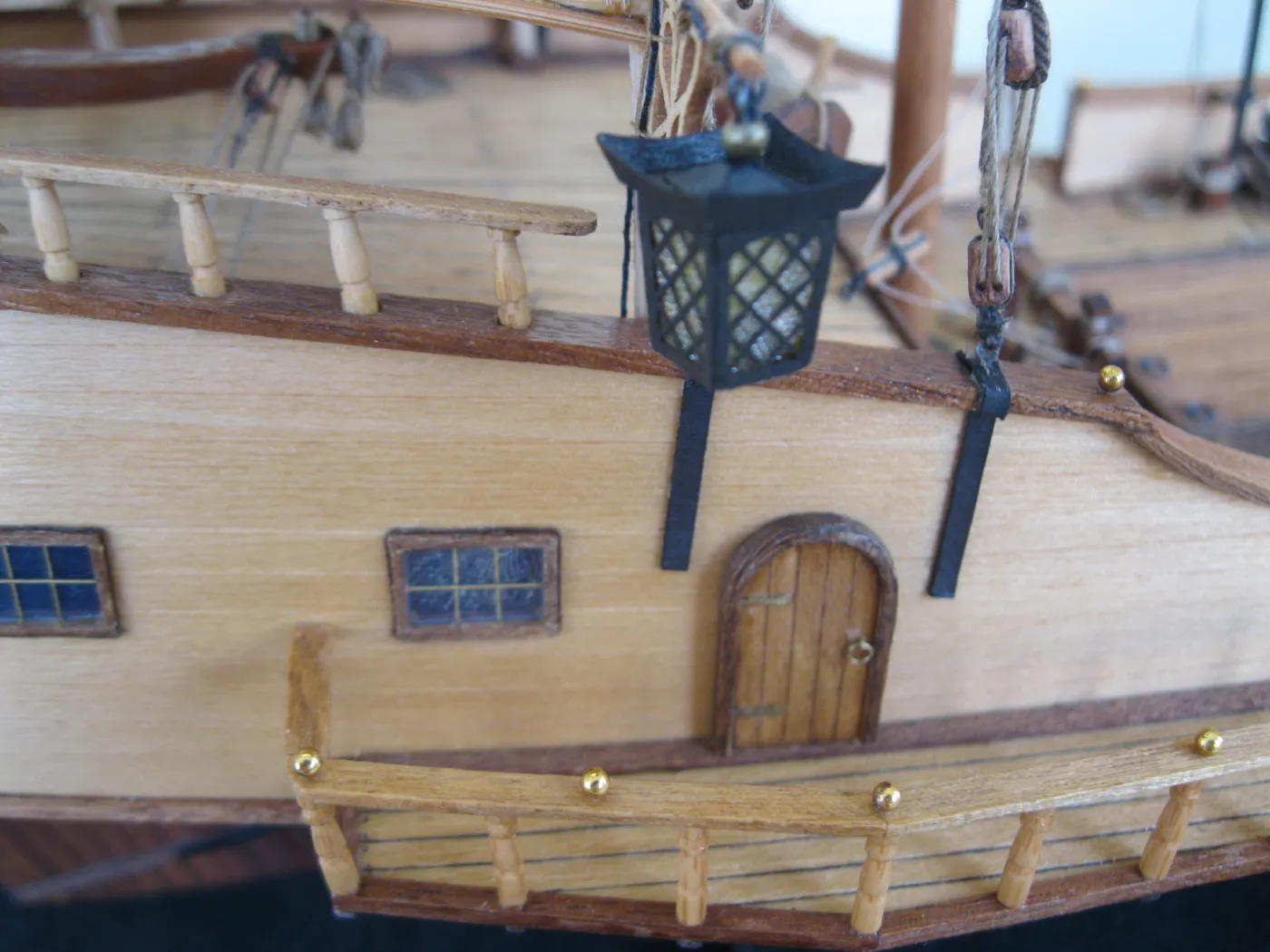

      - новые „остекленные” окна;

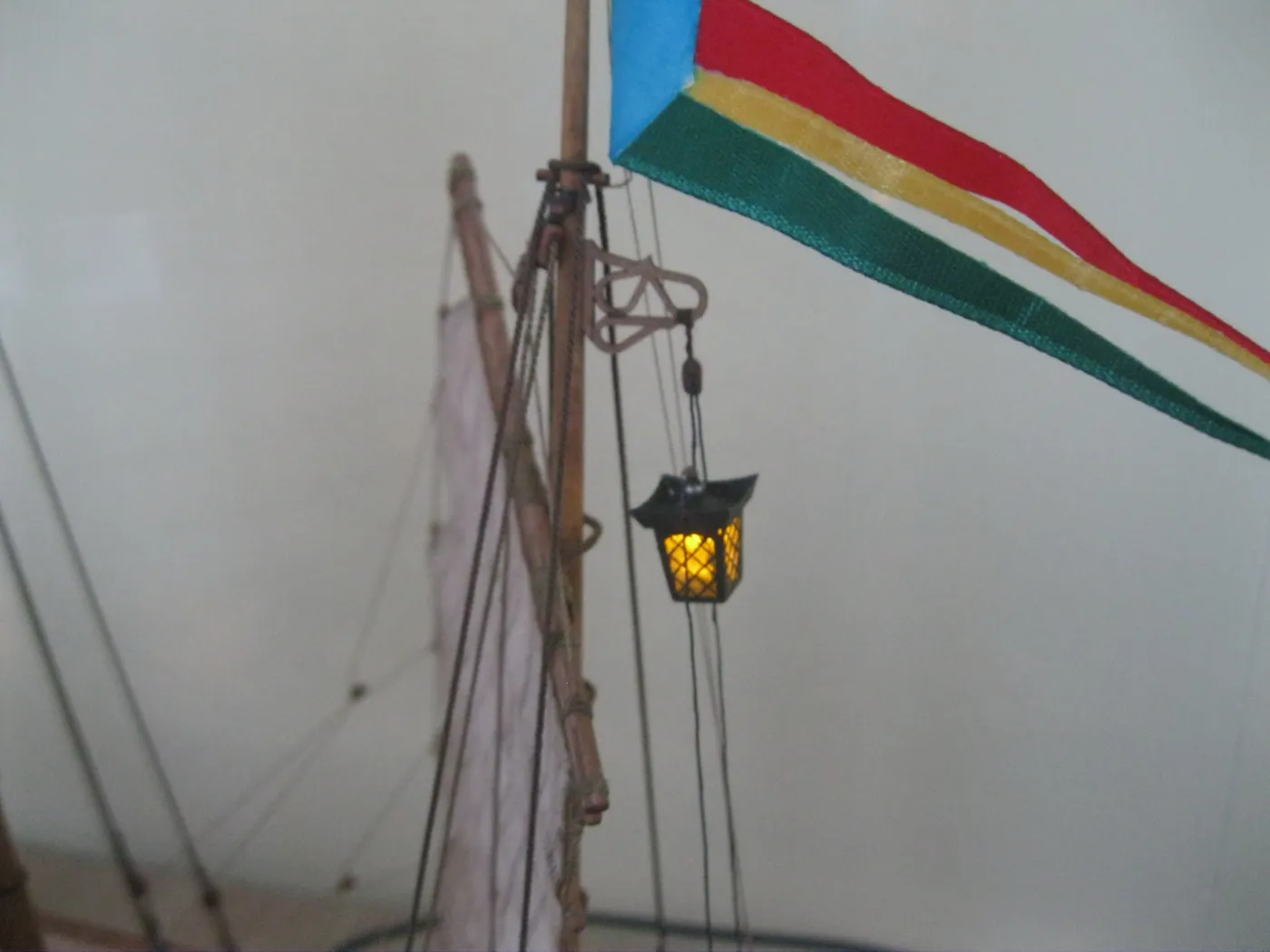

      - новые „остекленные“ фонари;
      - новые стволы для пушек

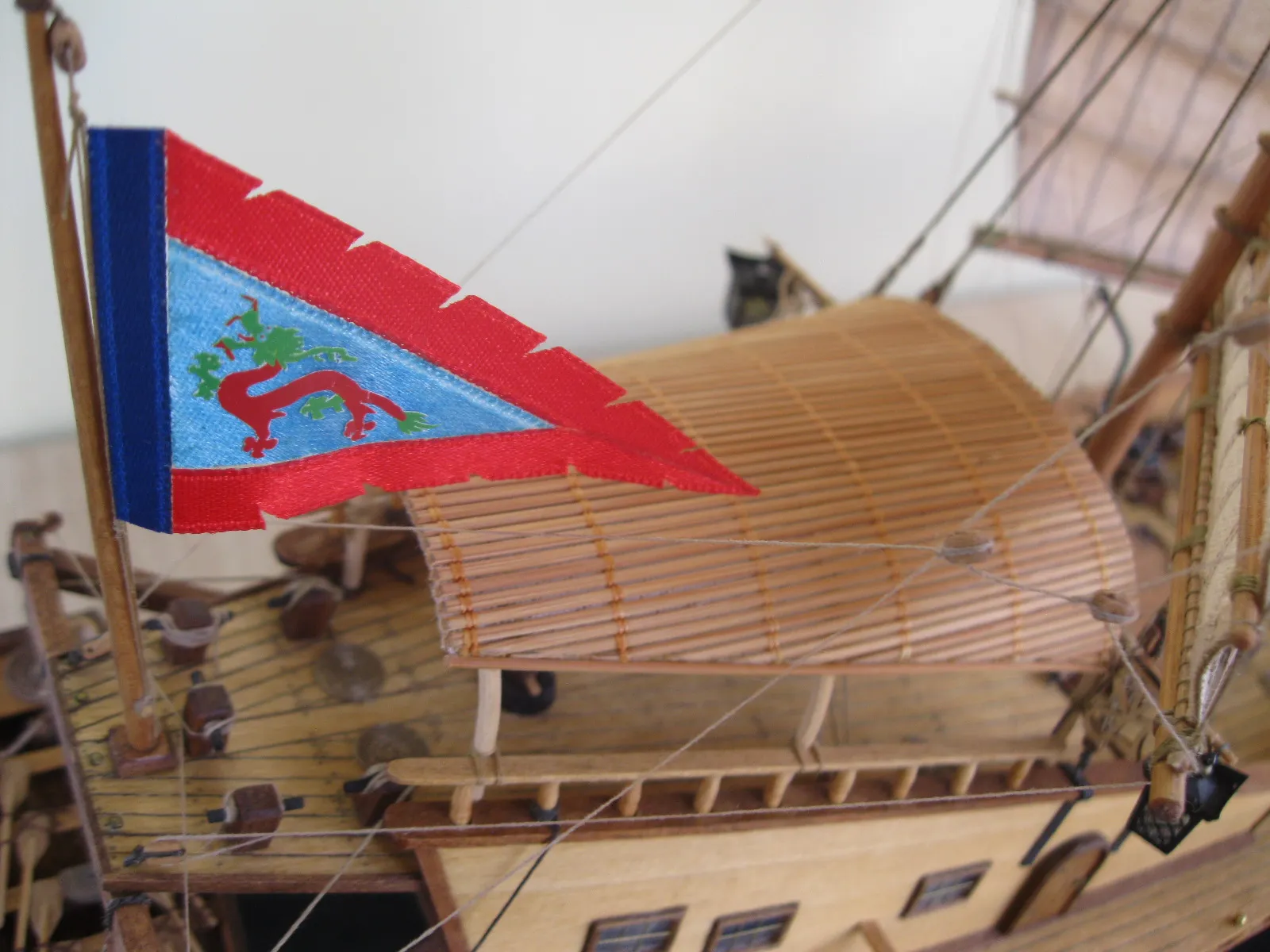

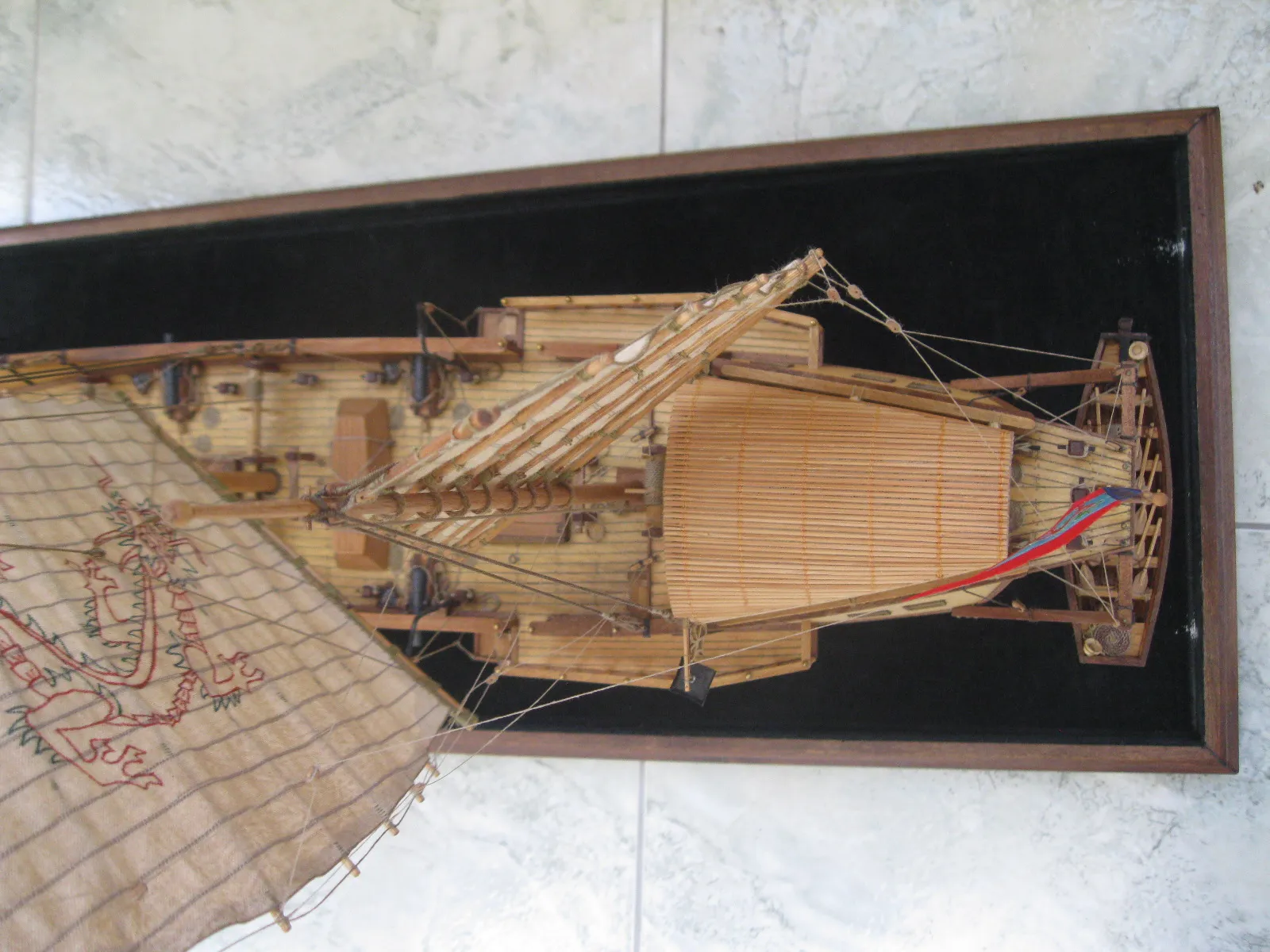

      - бамбуковая тента над палуба юта;
      - бамбуковые составние латы для парусах;
      - два лик-троса для каждого паруса;
      - полная обвязка орудийных лафетов и ящики с ядрами – т.н. кранцы первых выстрелов
      - веревочный „привод” (талия) для опускания и поднятия руля;

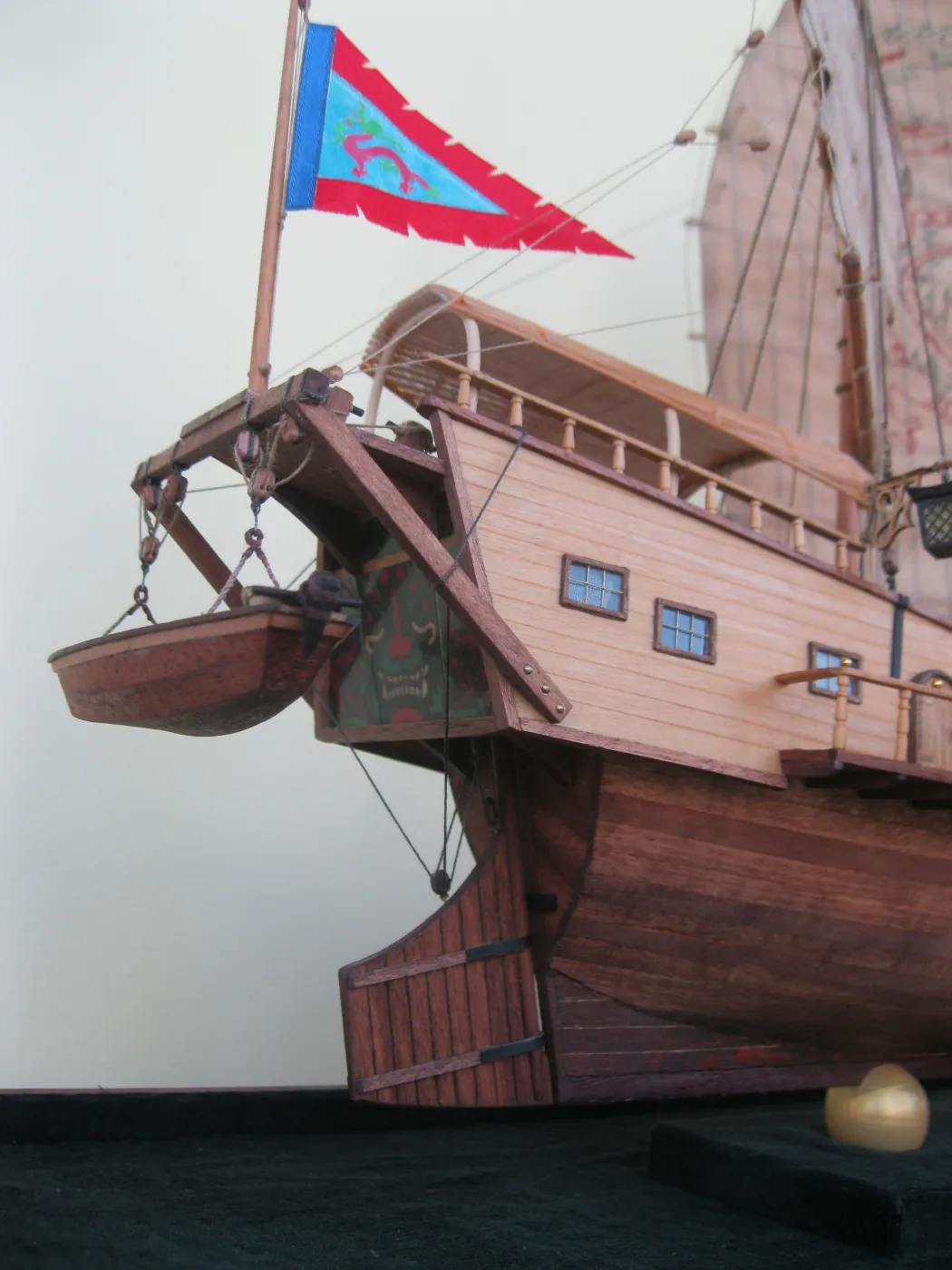

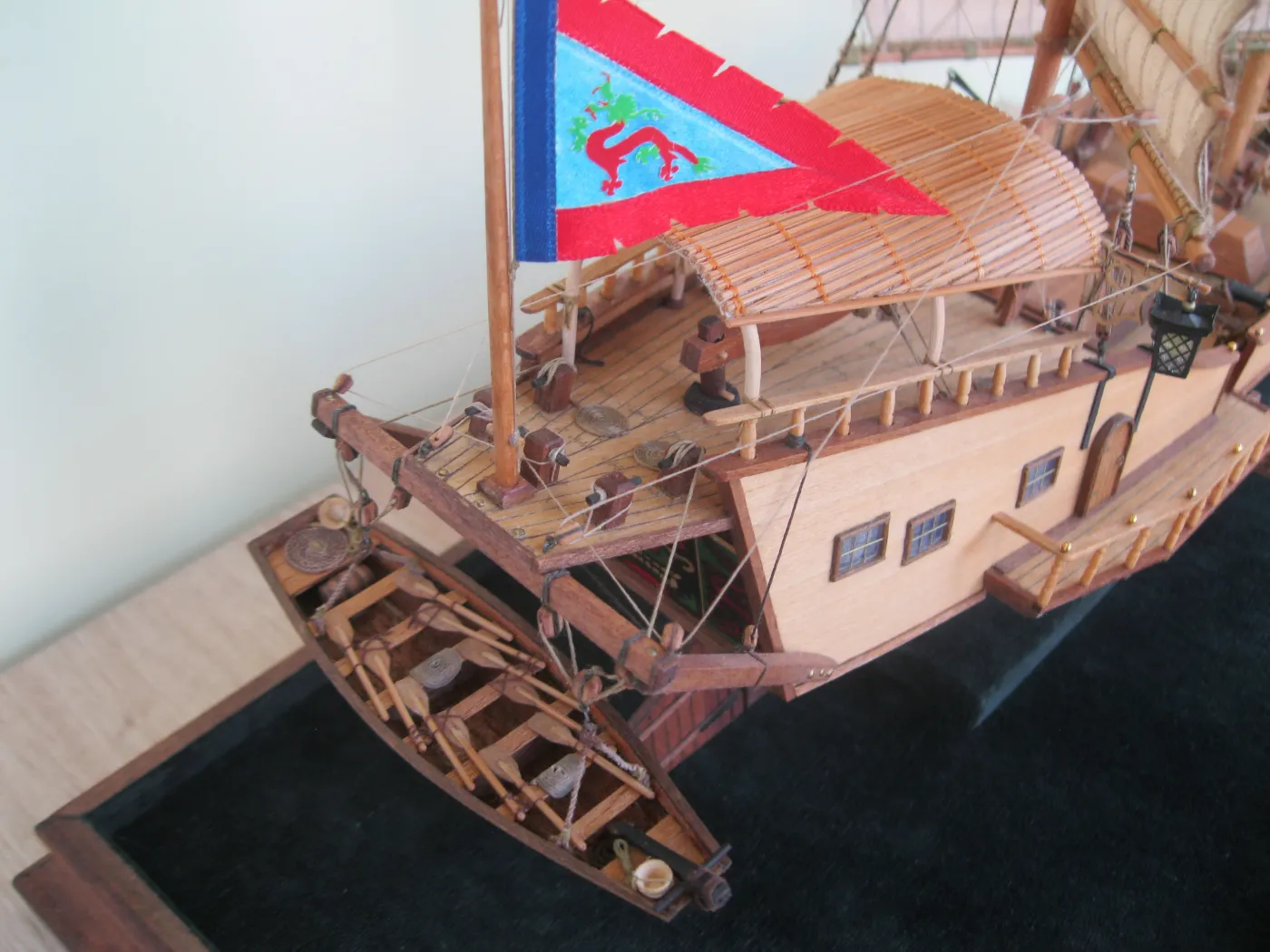

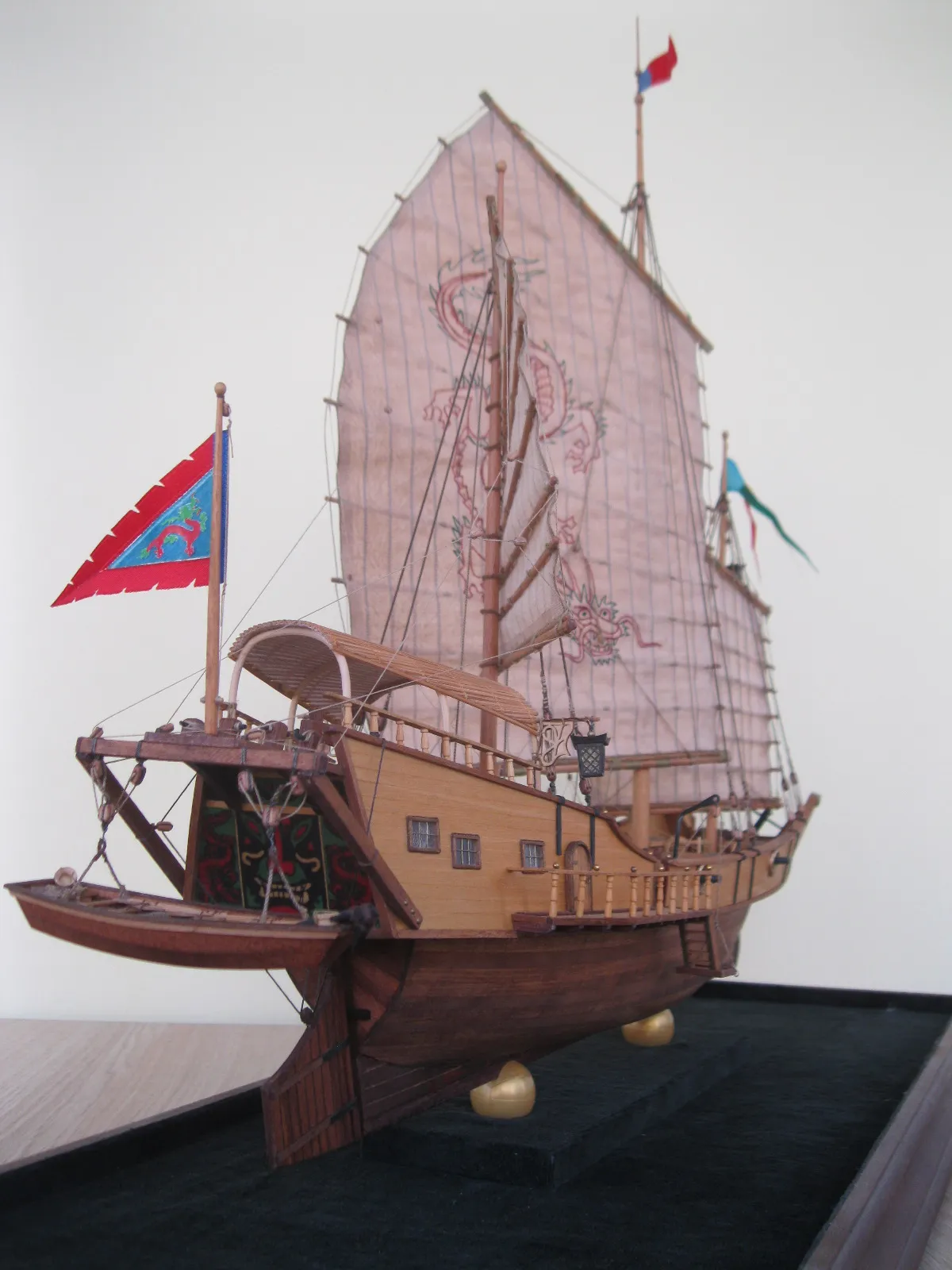

      - допольнителная балка, несущая допольнительной шлюпки;

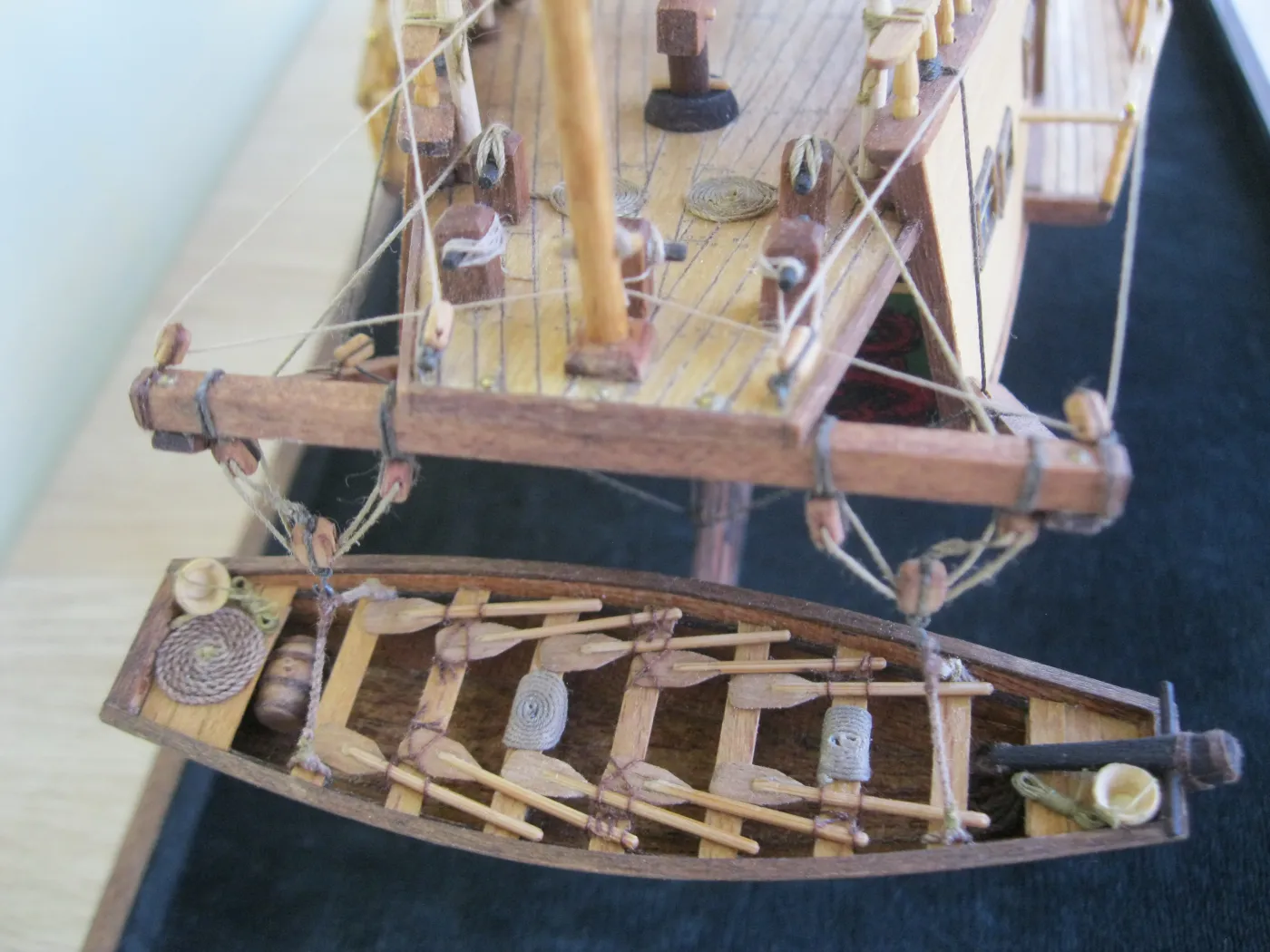

      - допольнительная шлюпка типа „сампан“ оборудования с
                 = веслами;
                 = ведрами;
                 = якорем;
                 = бочкой

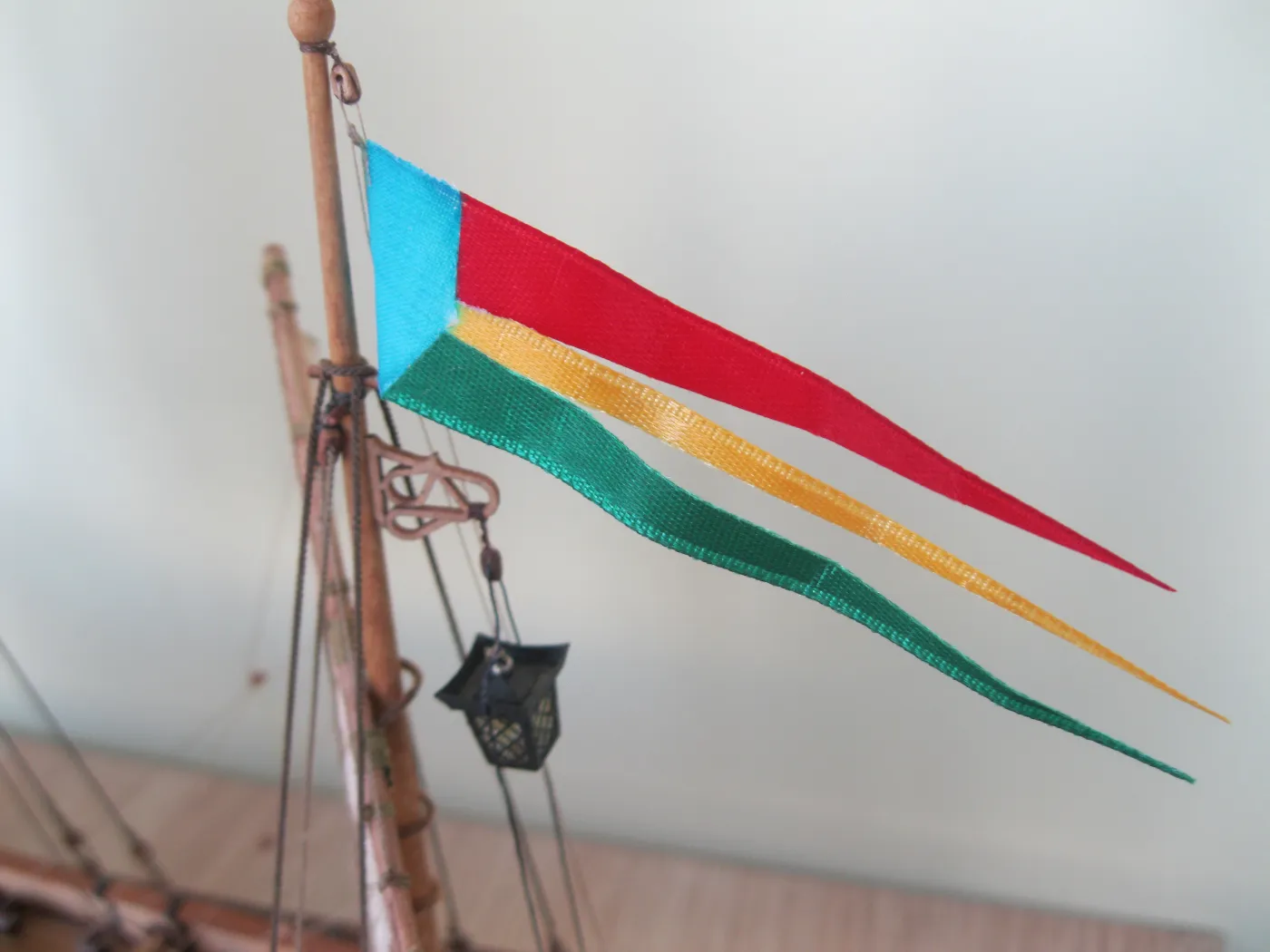

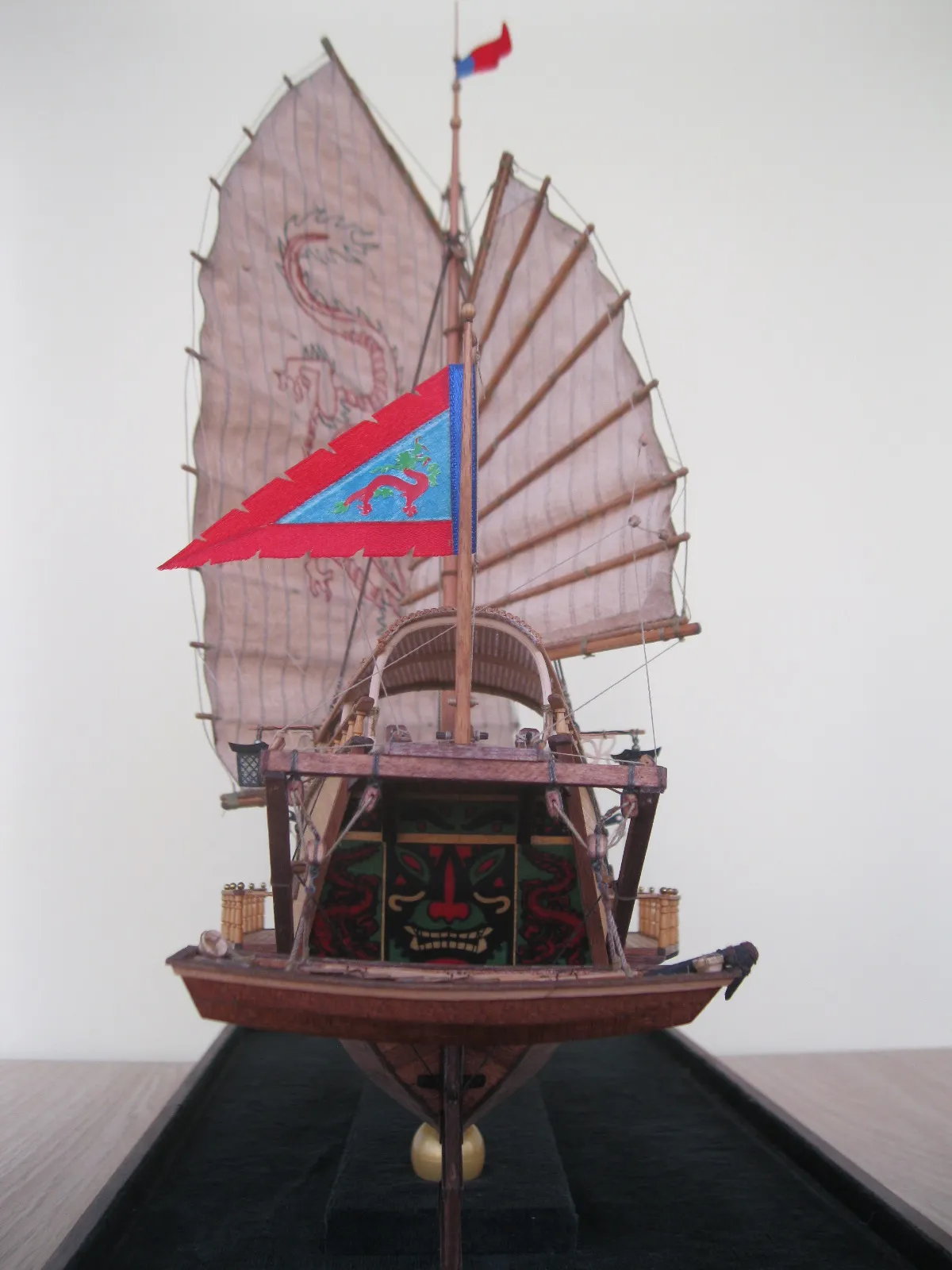

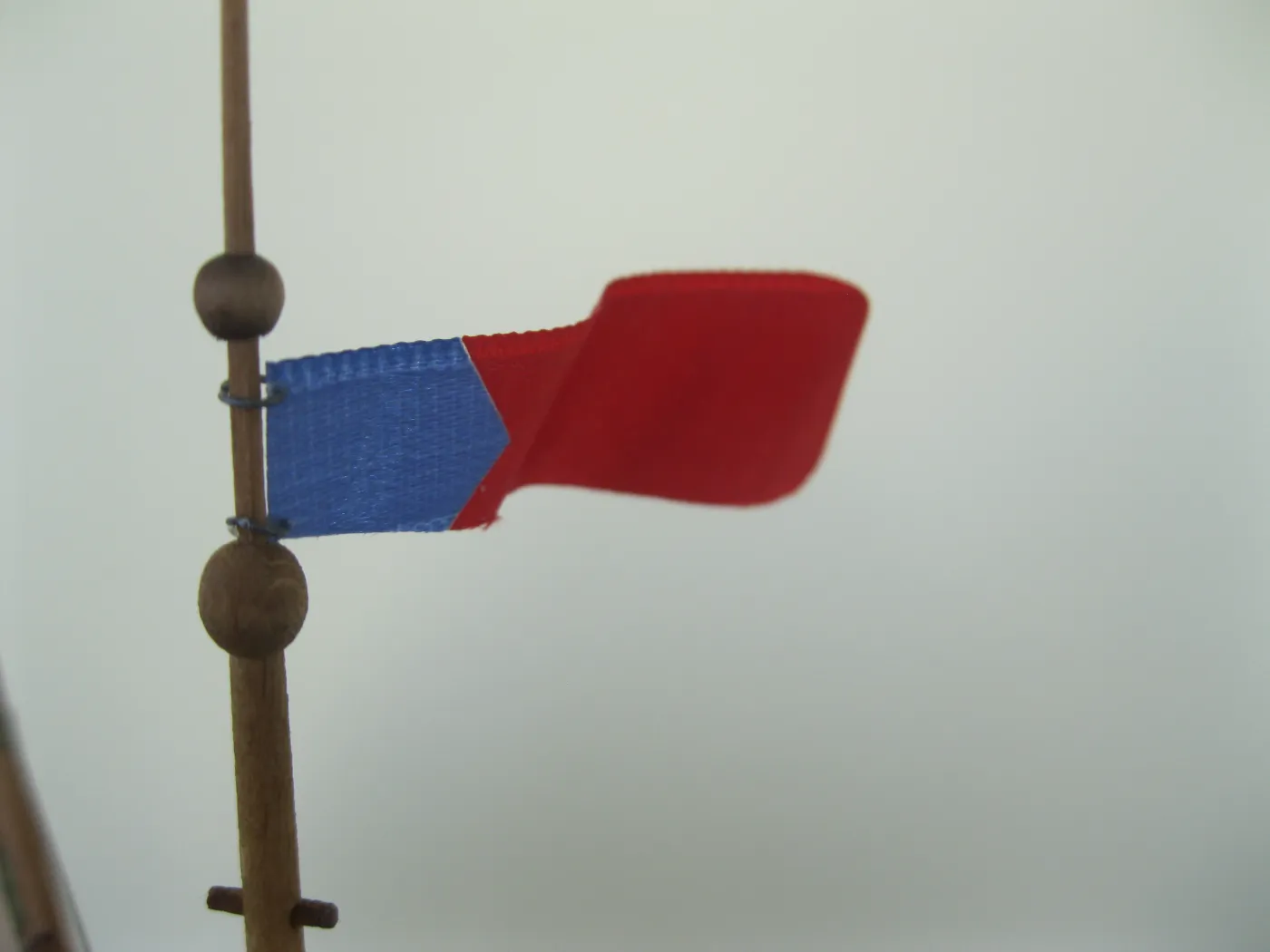

      - новые шелковые флаги и вымпел – кормовой флаг соответствует цветов, форму и
                    изображения флага Китая на 19-м веке

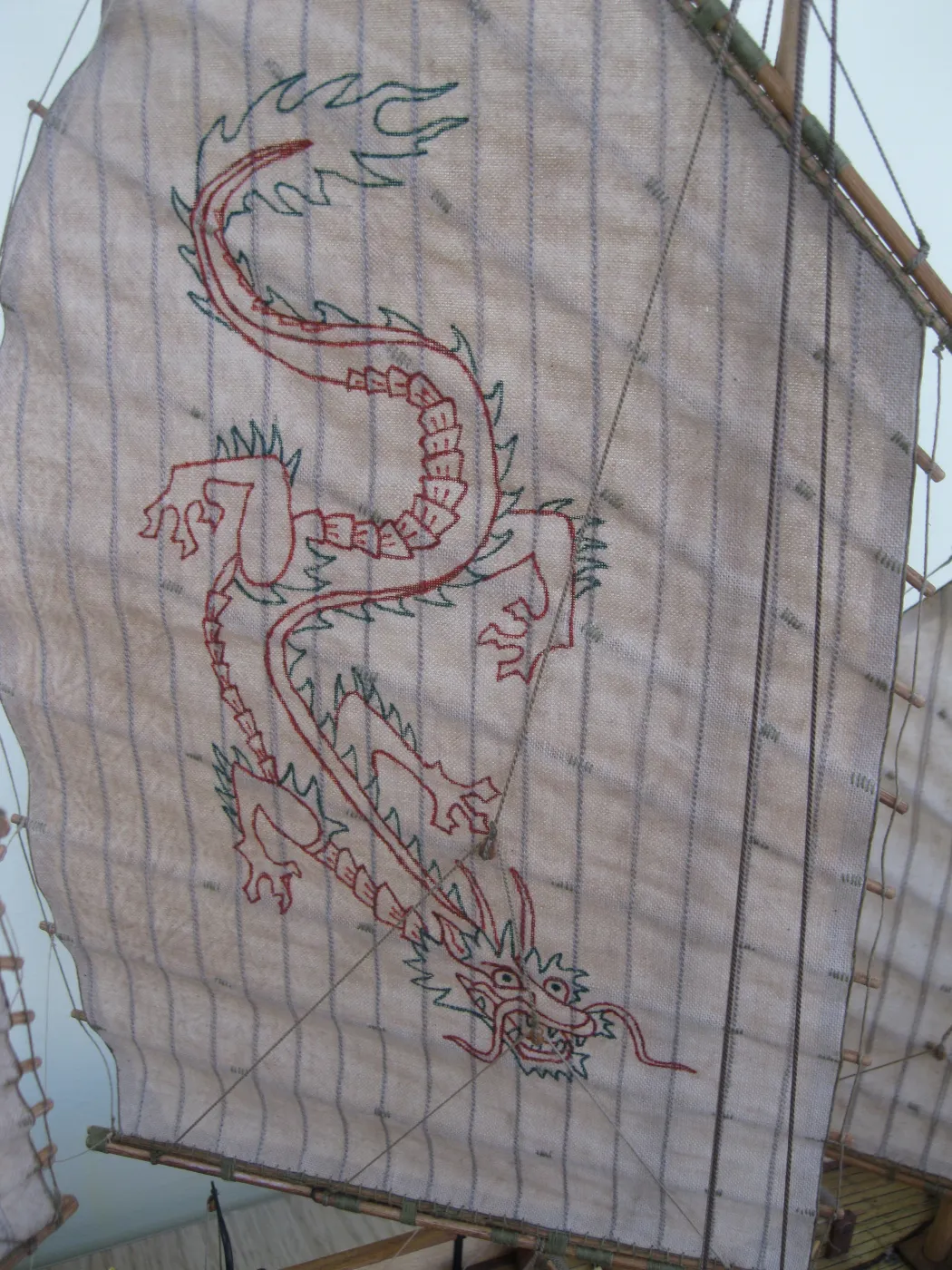

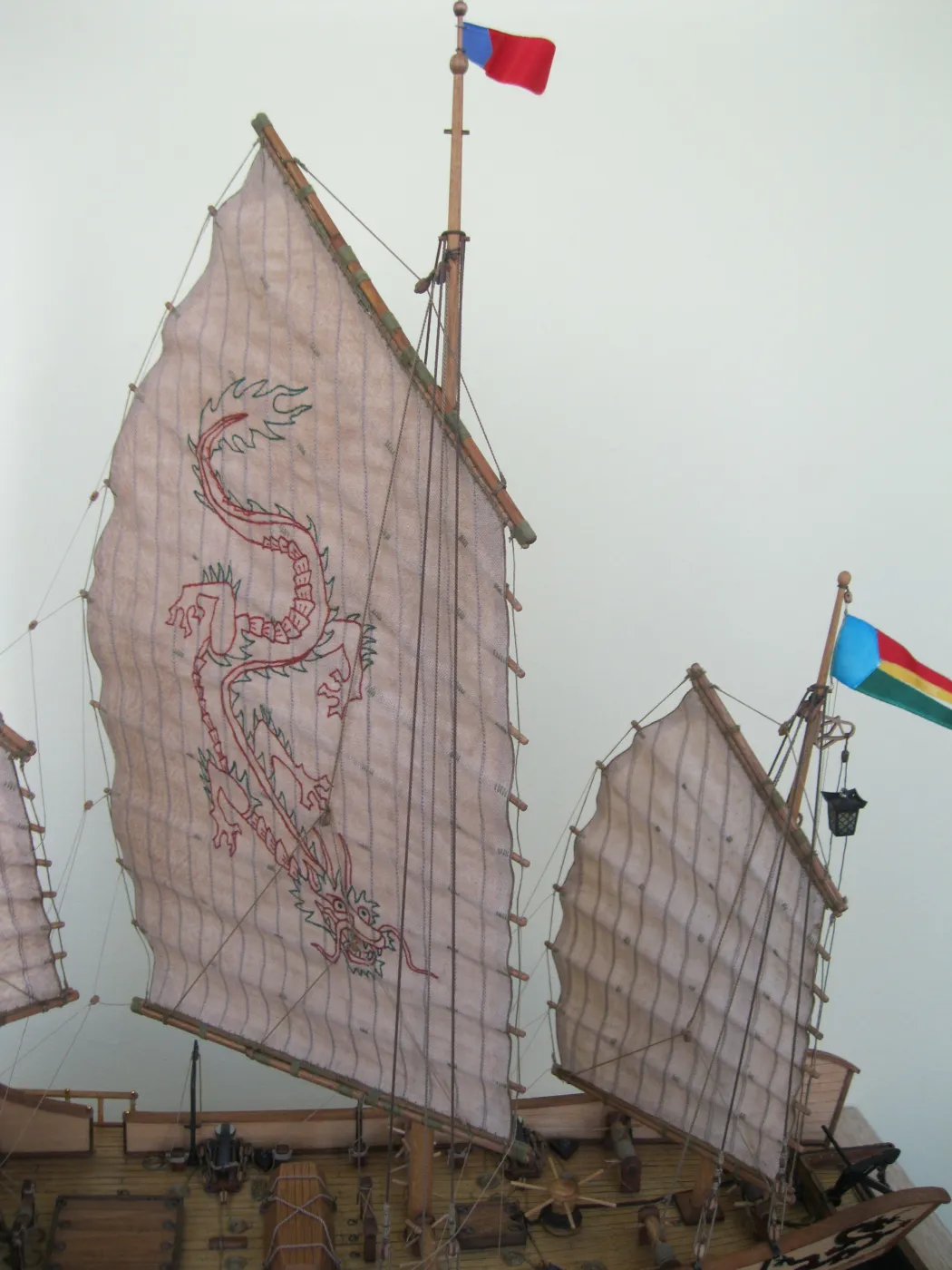

      - на главном парусе добавлен дракон;

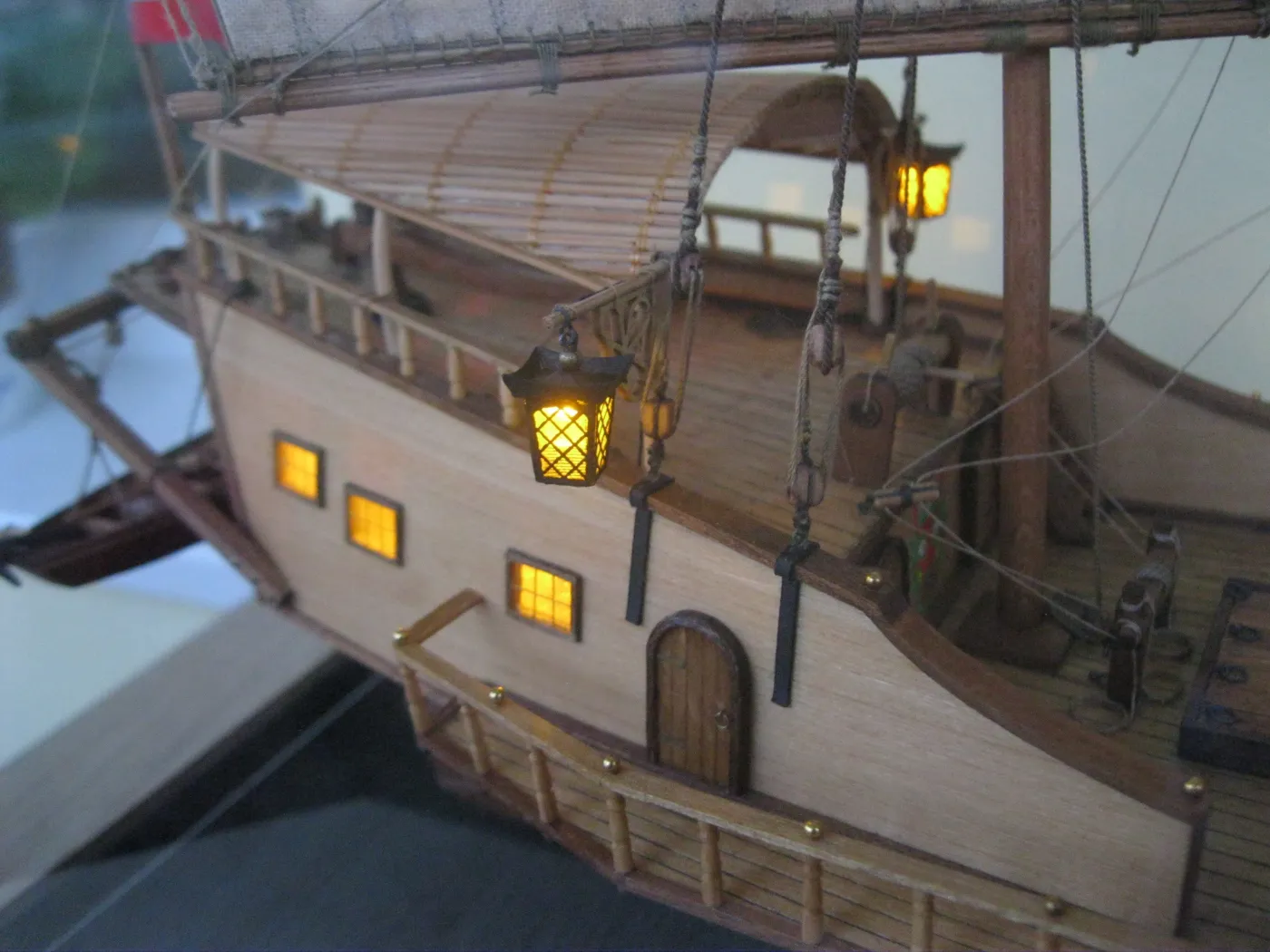

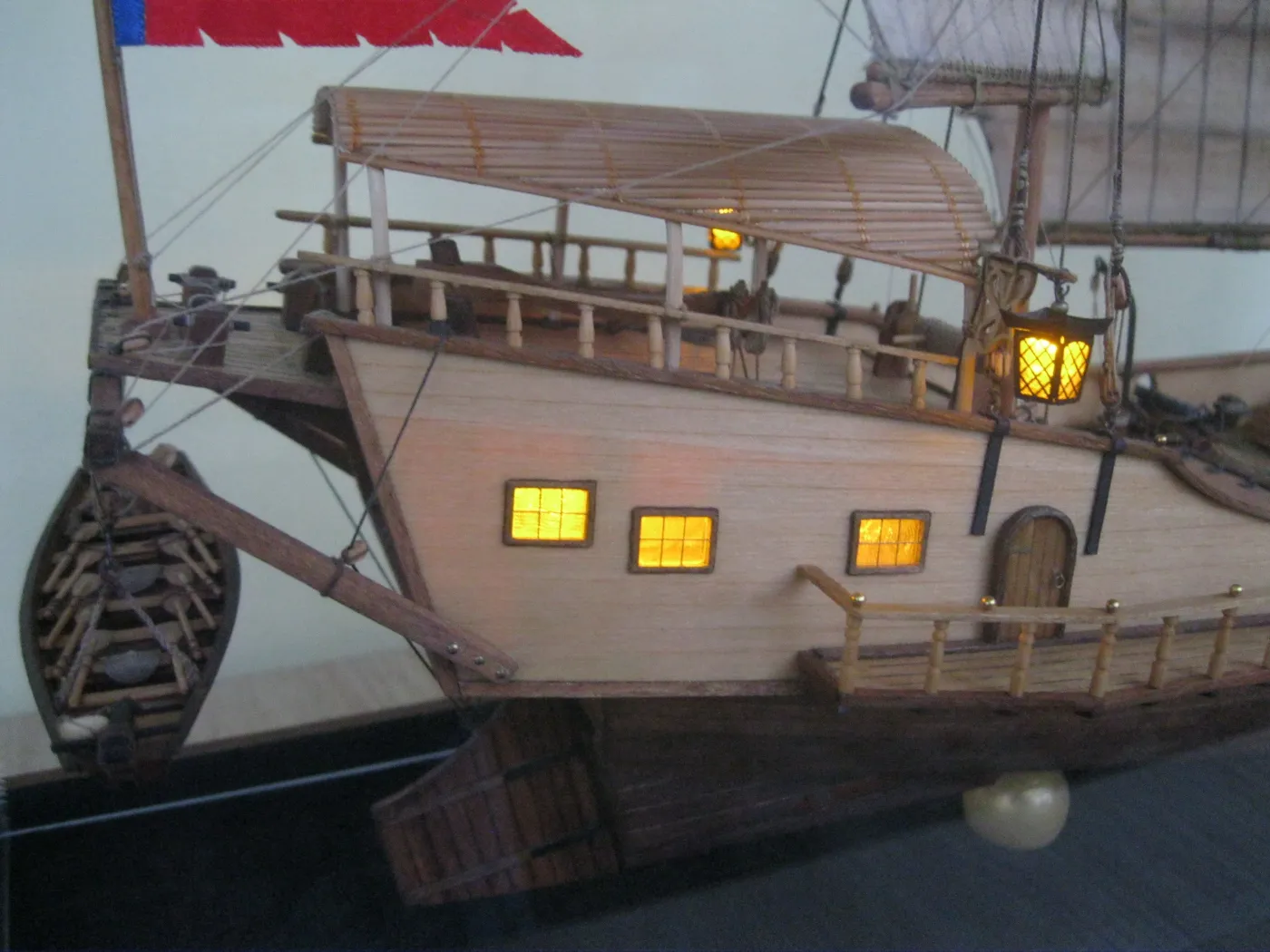

      - каюты судно и фонари – „электрофицированные“;

Модель строилась около года. Очень трудно достал, но очень много помогла книга „Суда Китая (средние века – конец ХIХ века)“ авторской колегии Павлюченко Ю.Н., Куликов С.В. и Новосельцев Е.М. издательство „Города“, г. Владивосток, 2007 год. И чем больше разглядывал эту книгу и чем больше смотрел на чертежи „Dragon“-а, тем больше убеждался, что модель созданная проектантом/конструктором/моделистом из Западной Европы очень мало соответствувала судов Восточной Азии. А в Китае оказывается - более 300 видов джонки. В конце концов решил добавить основные отличия, не меняя существенно закупленую китовую модель.
