Авианесущий крейсер "Ульяновск"
масштаб 1:400автор Мирошник Валерий
Николаев Украина
Итоговая оценка: 92

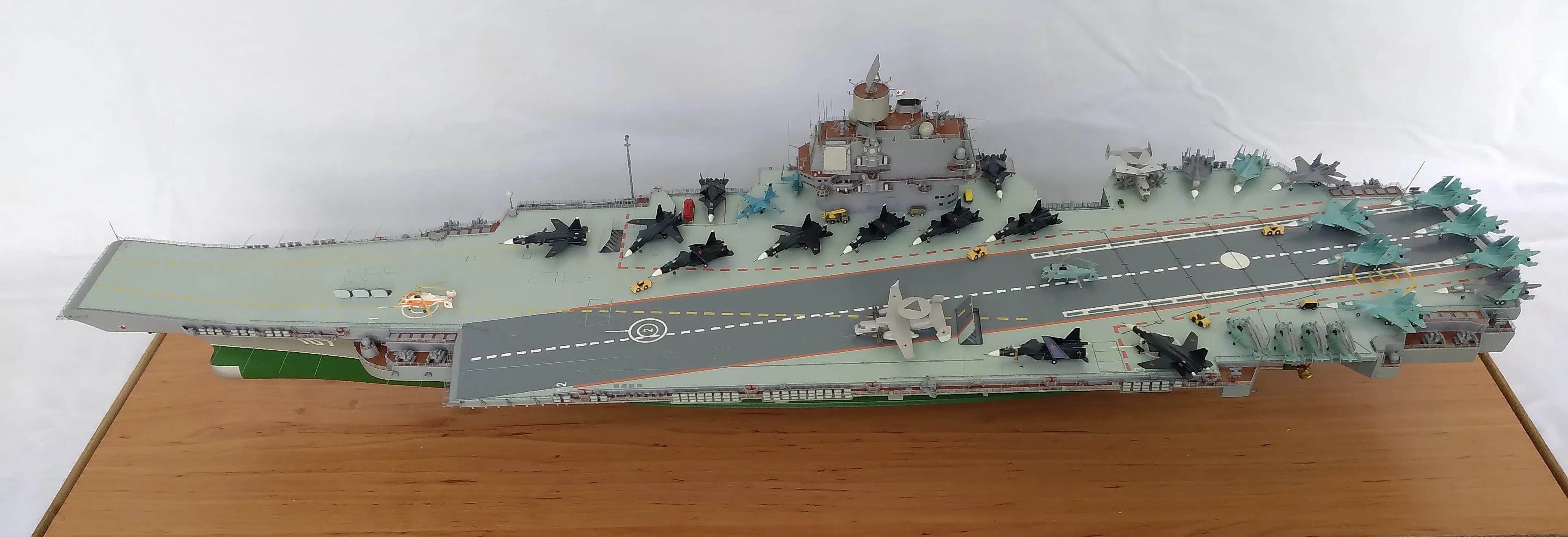

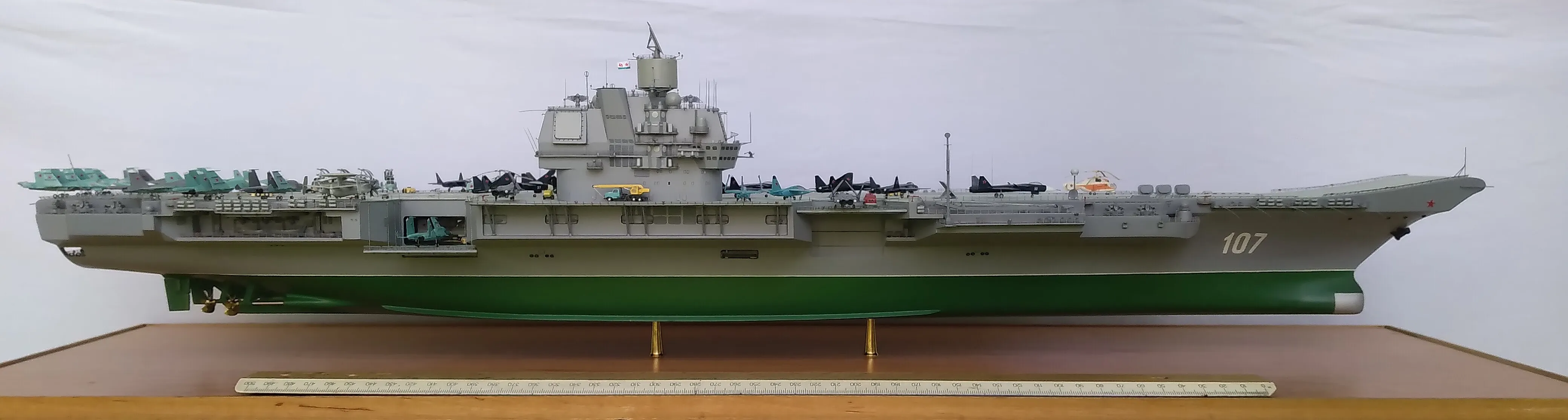

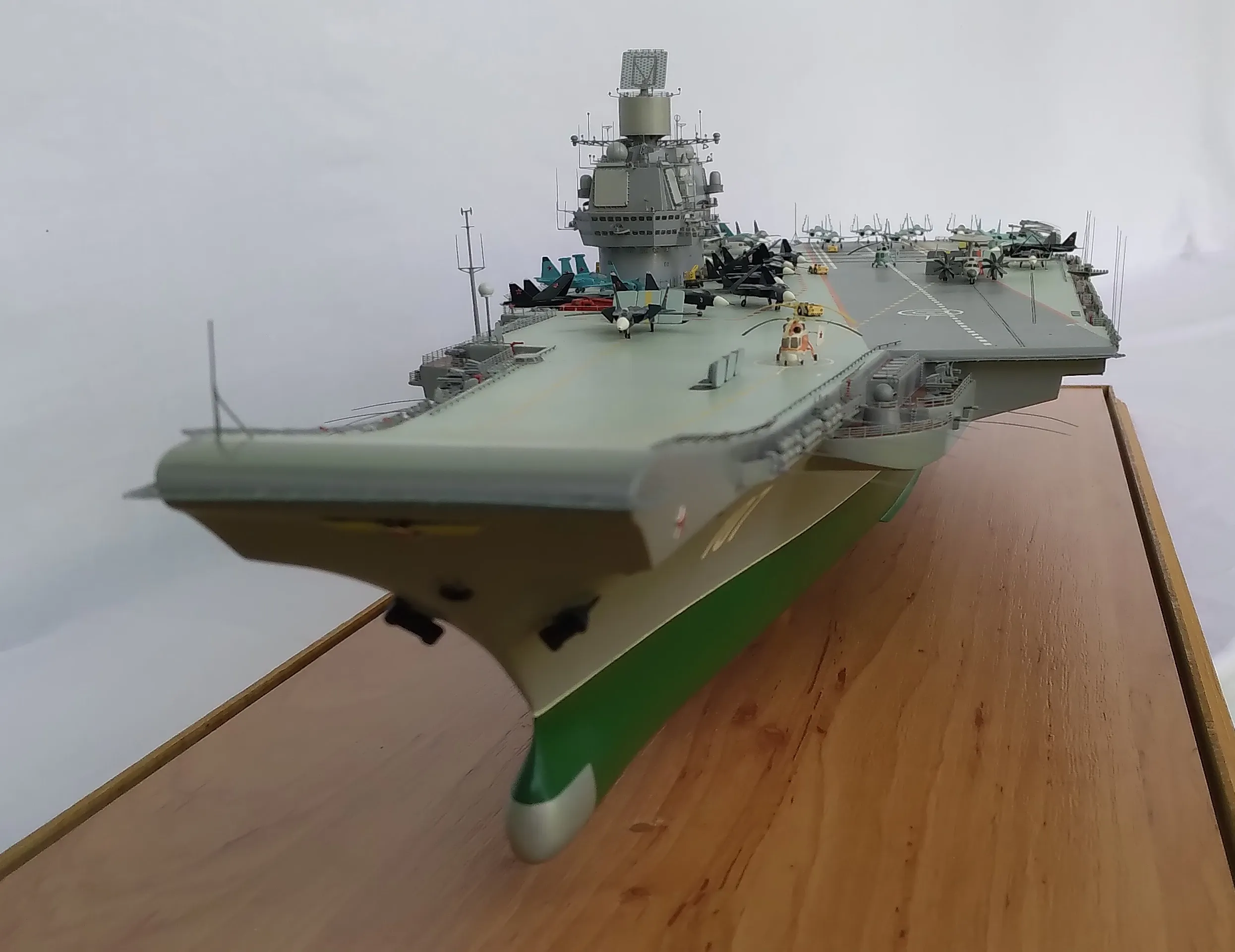

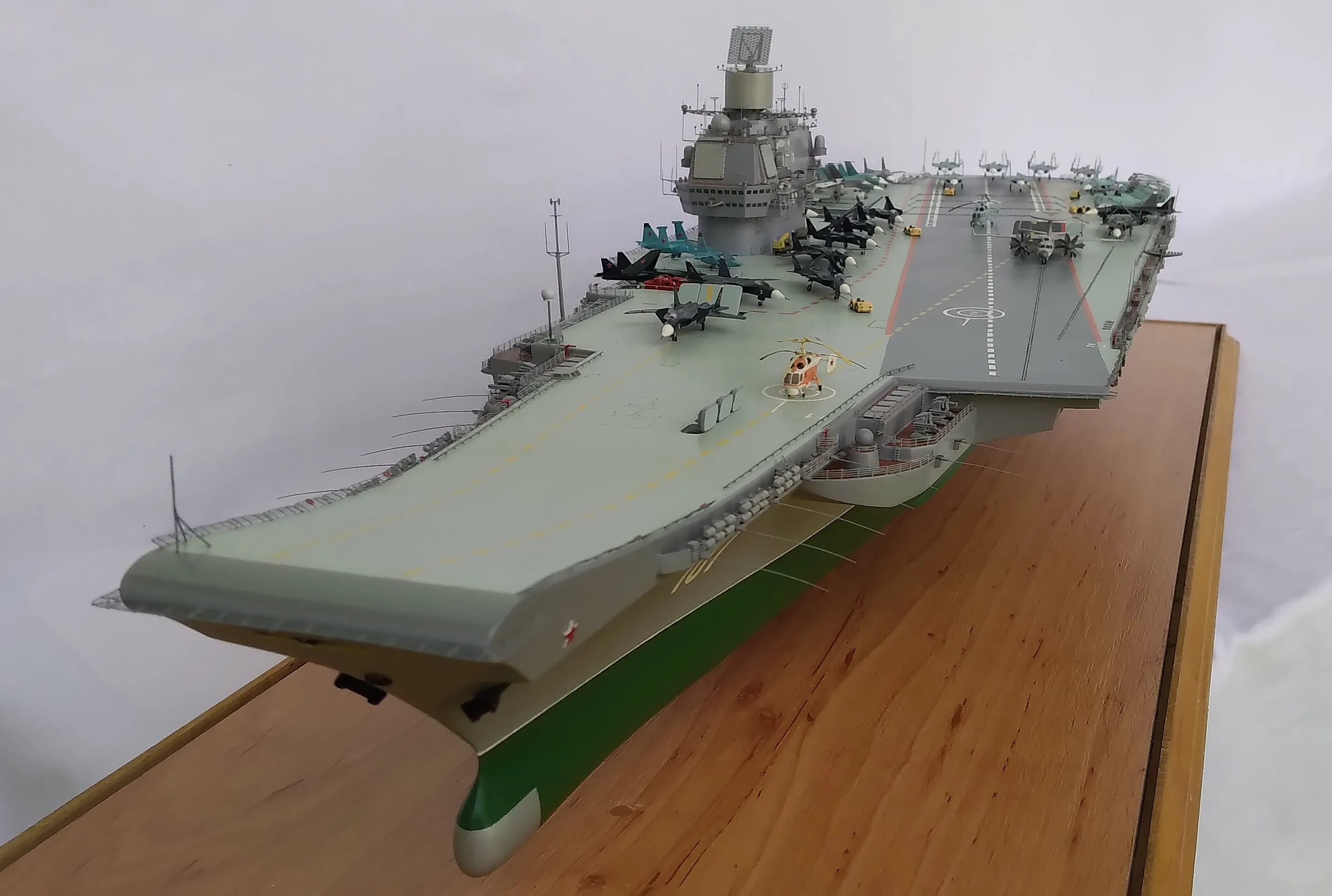

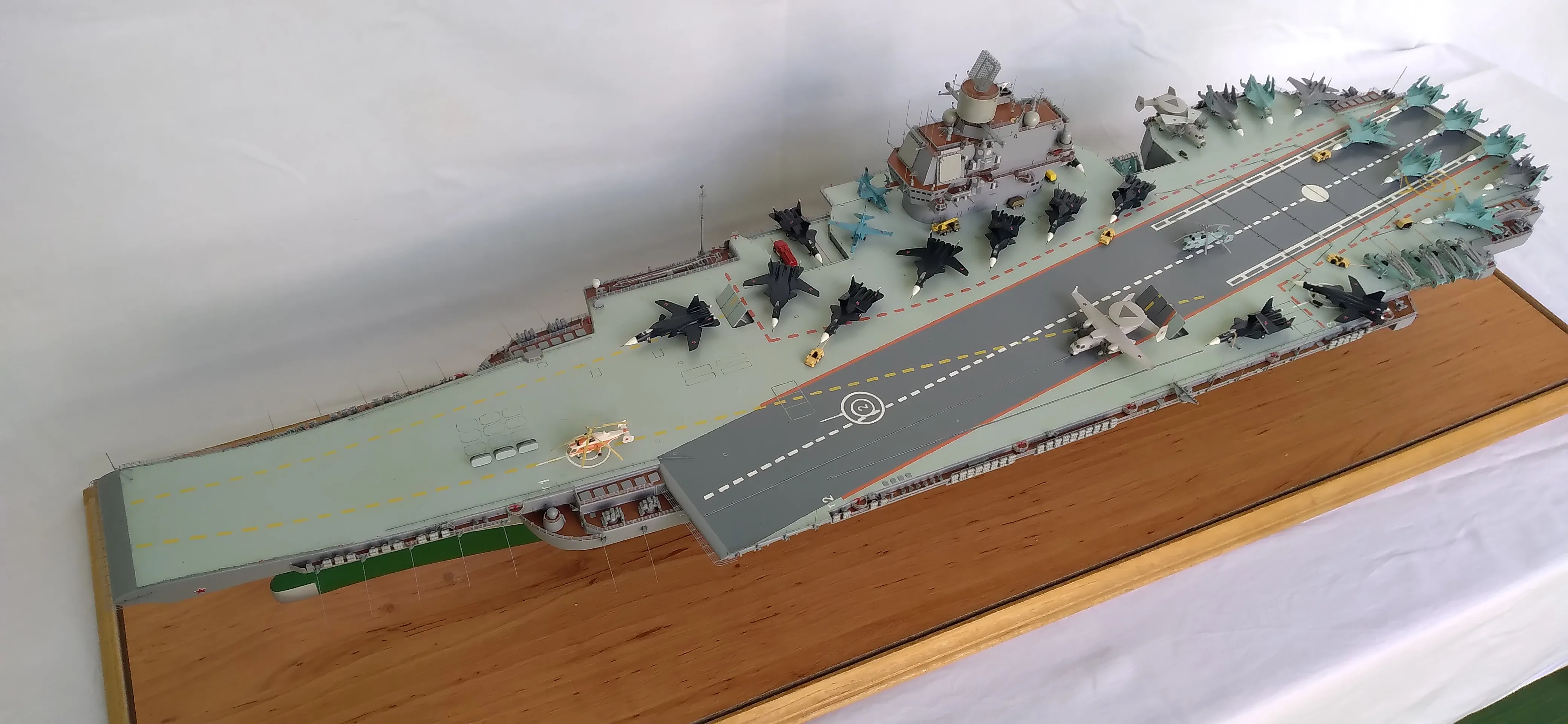

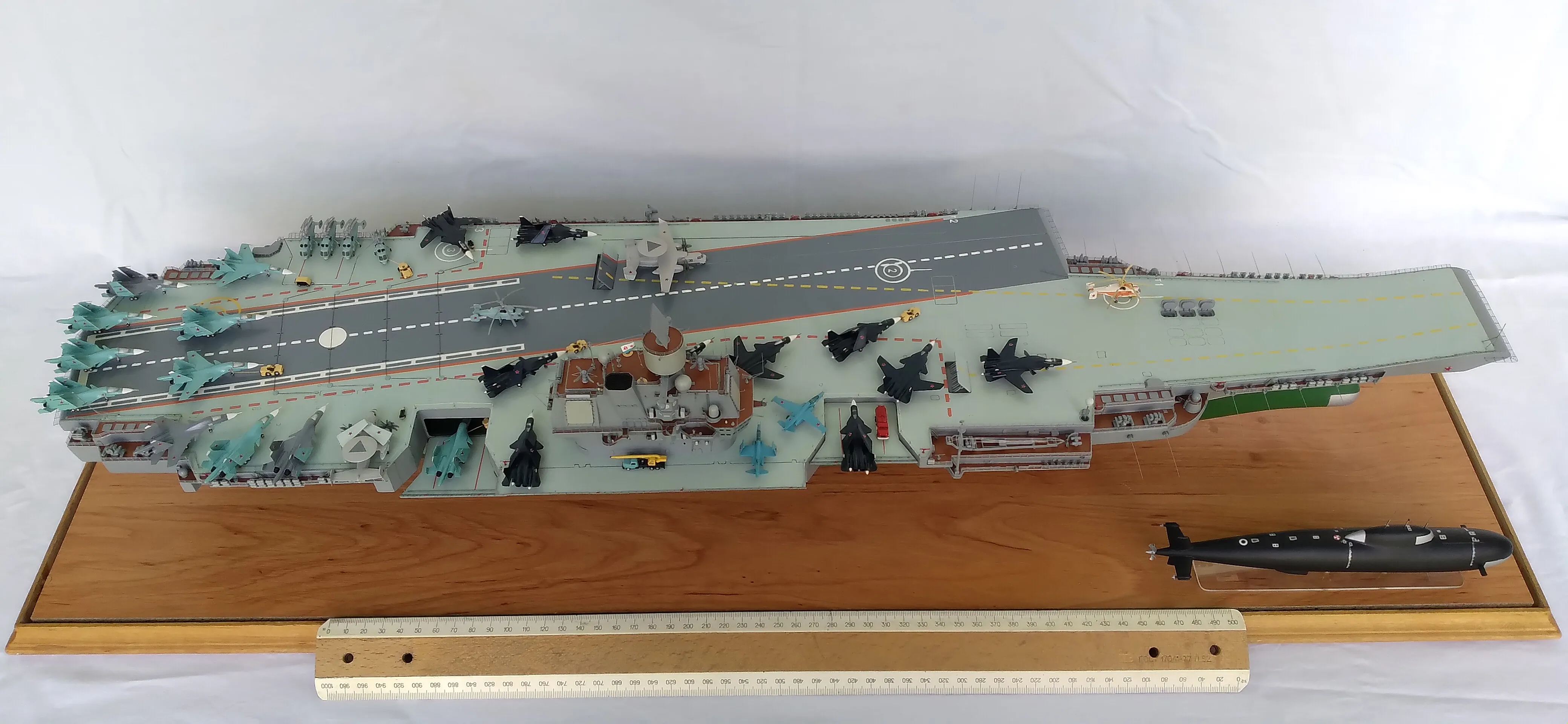

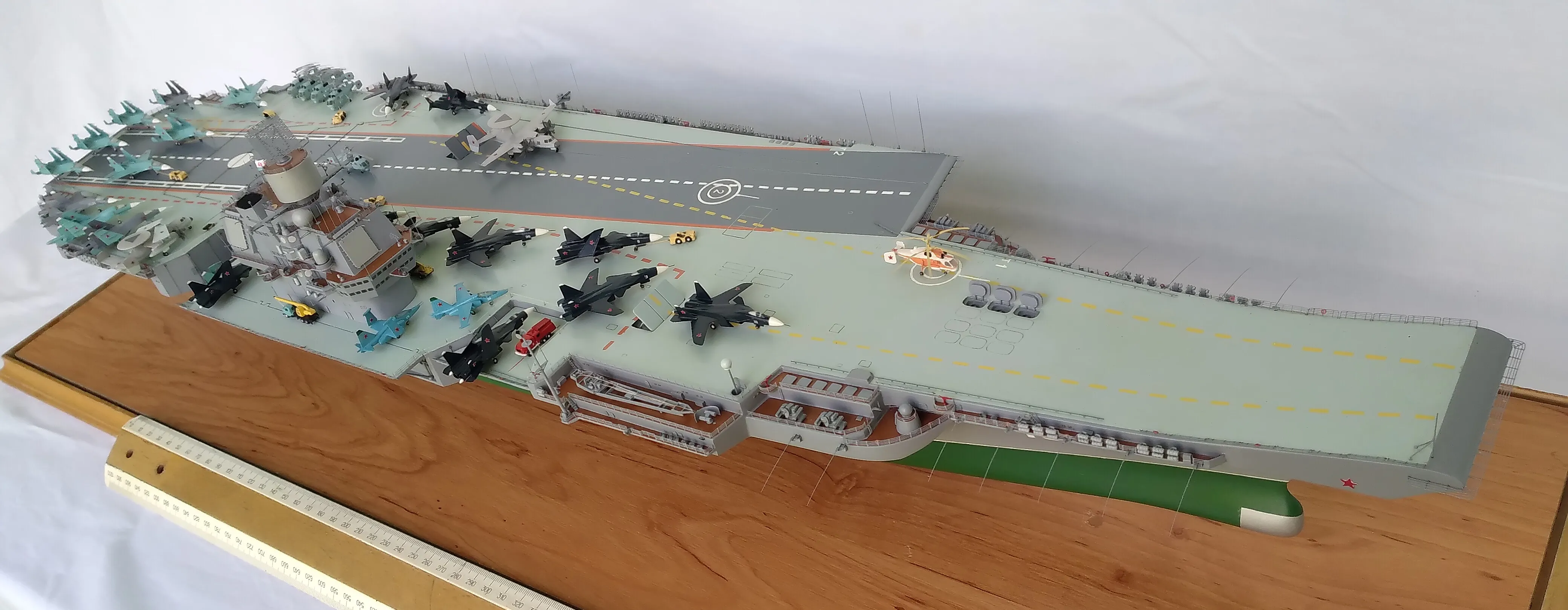

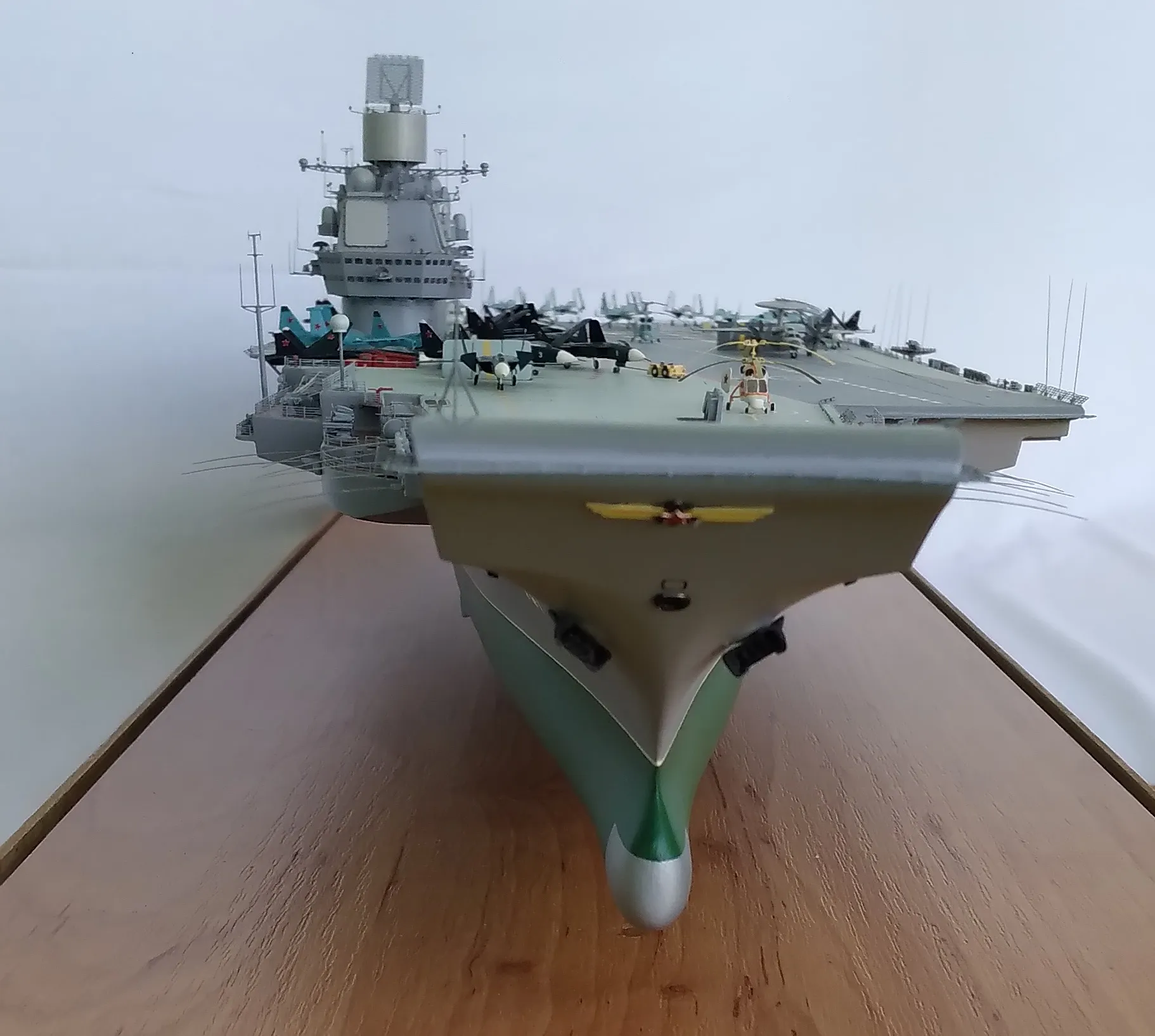

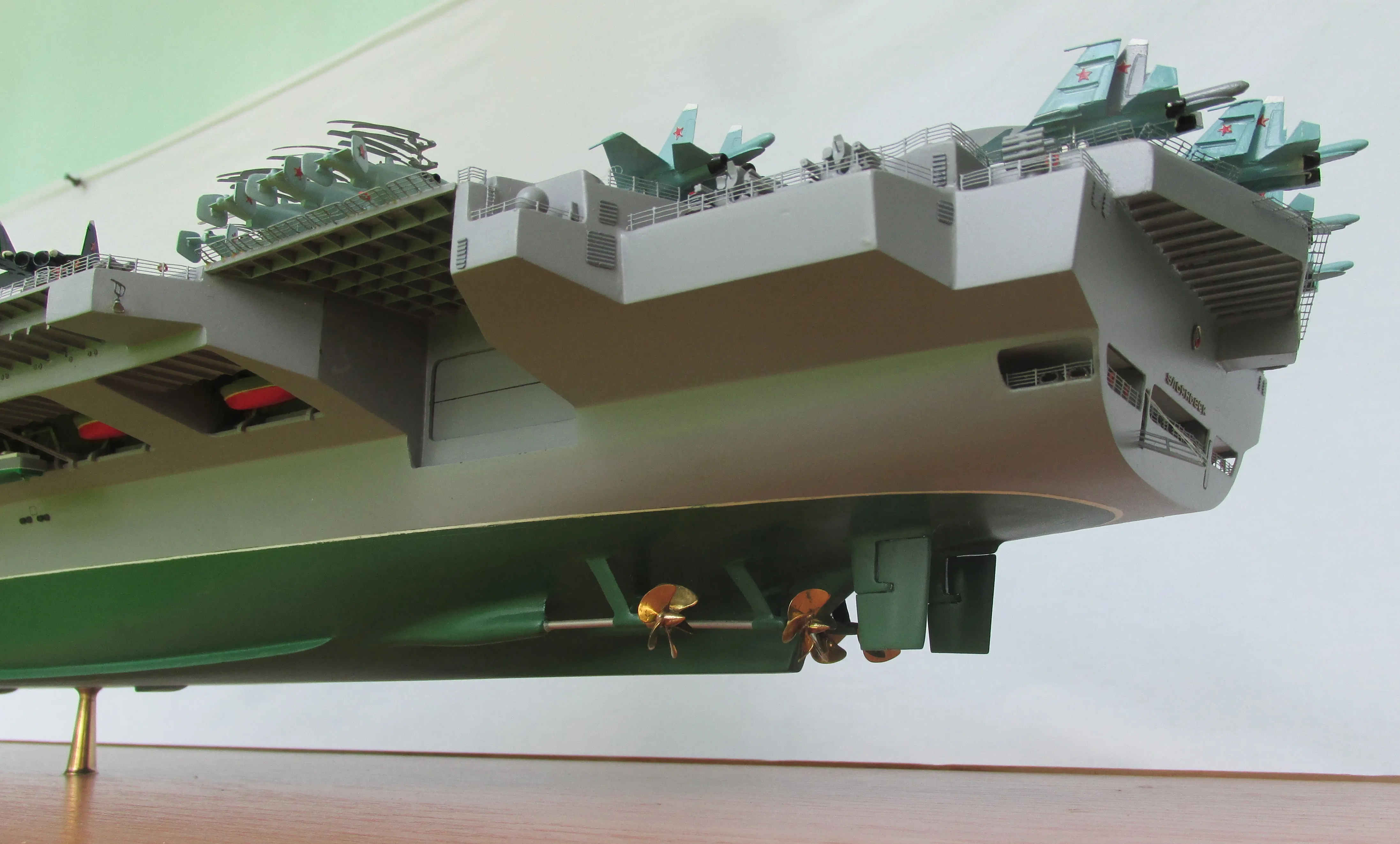

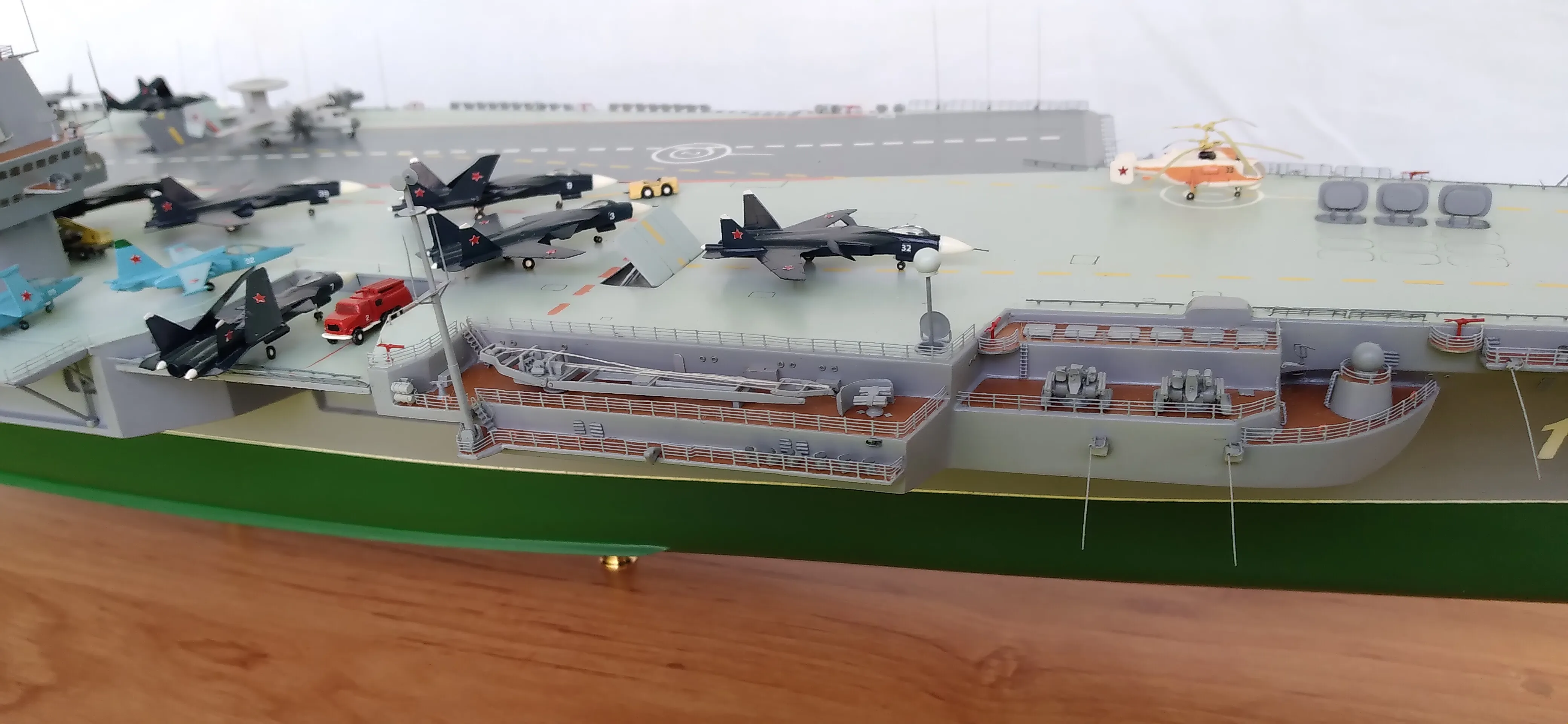

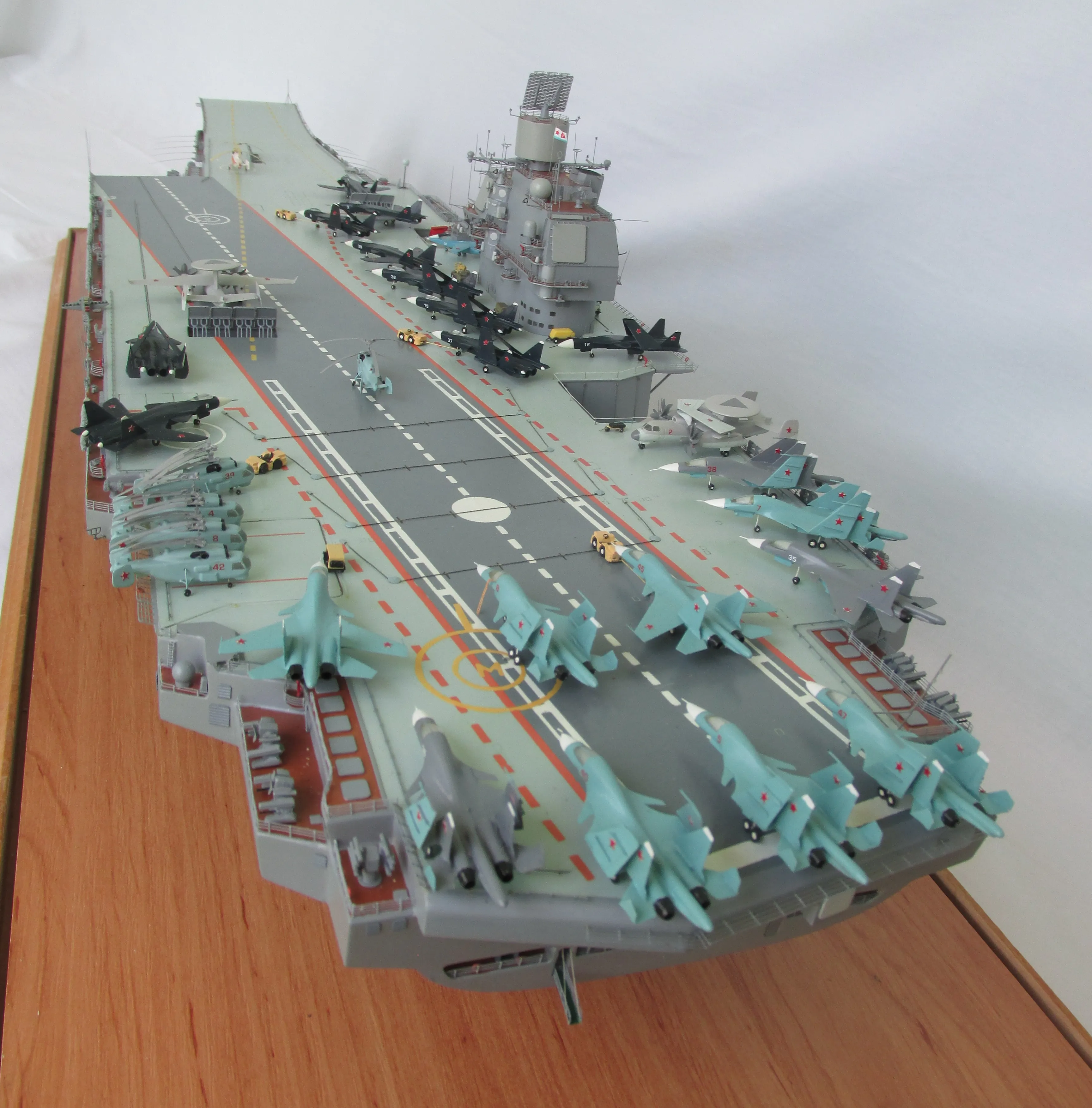

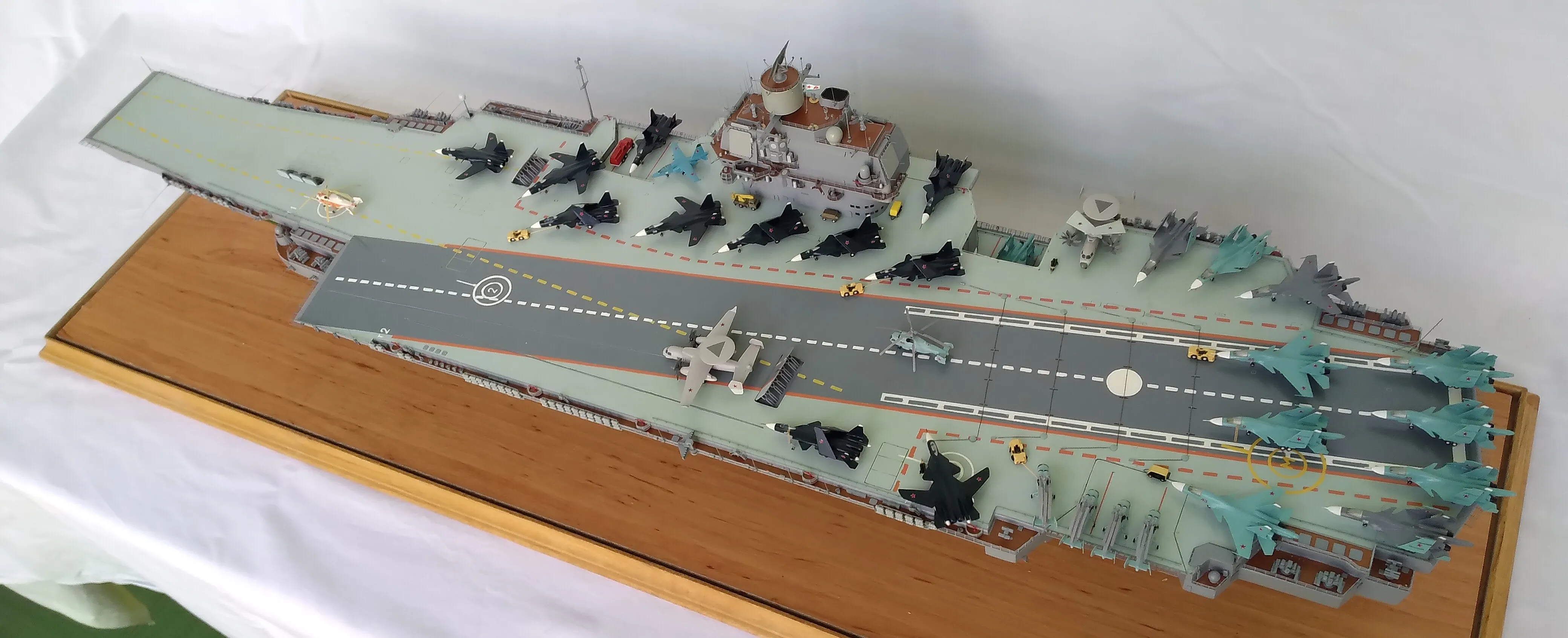

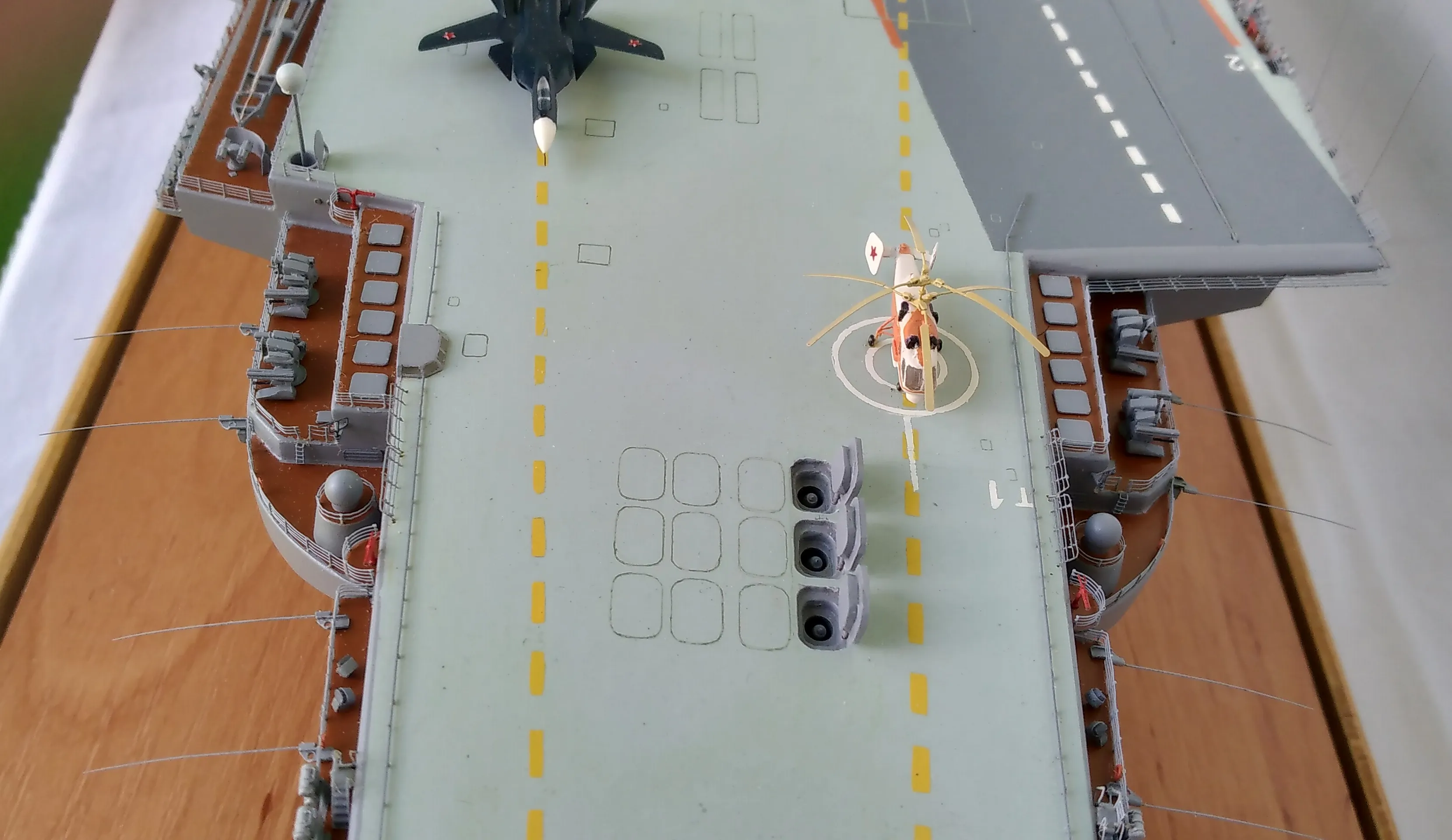

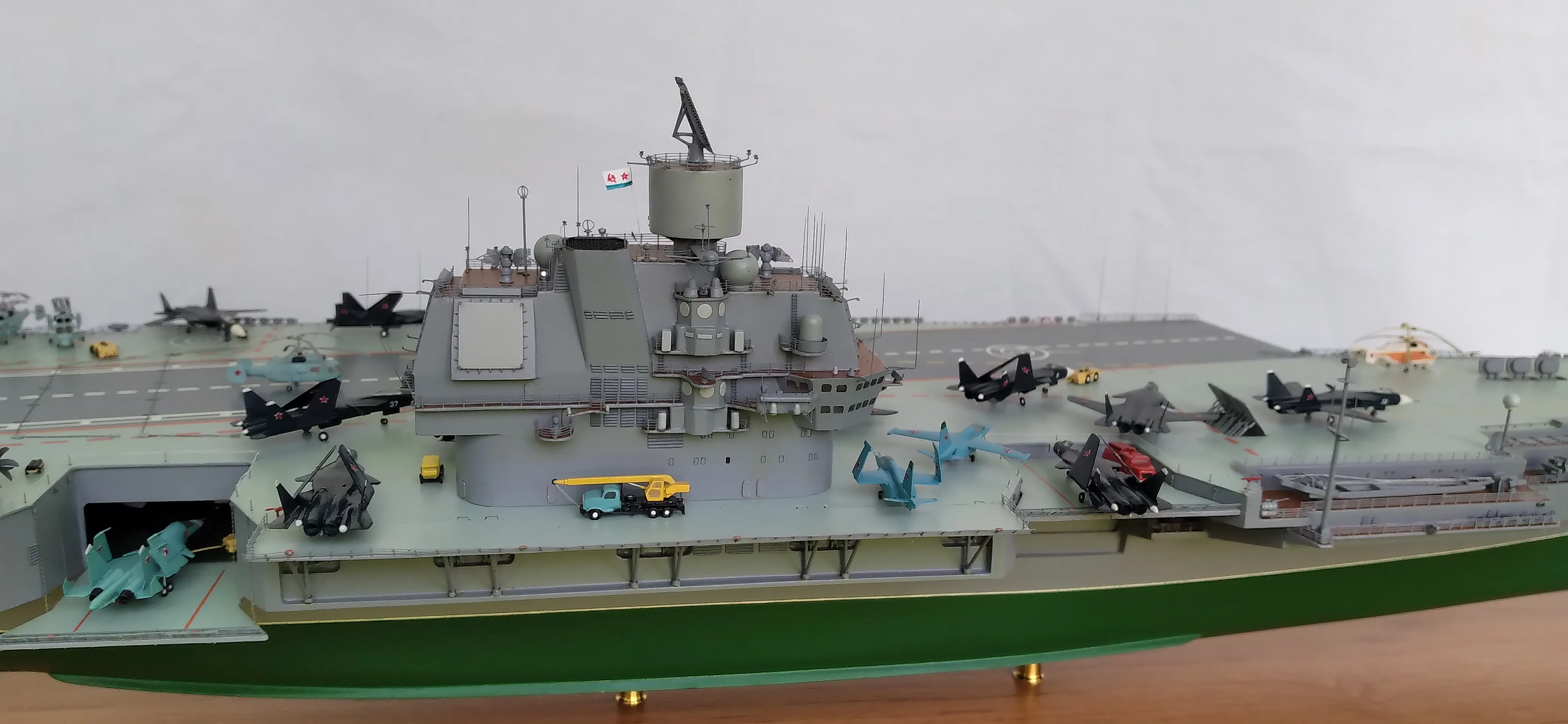

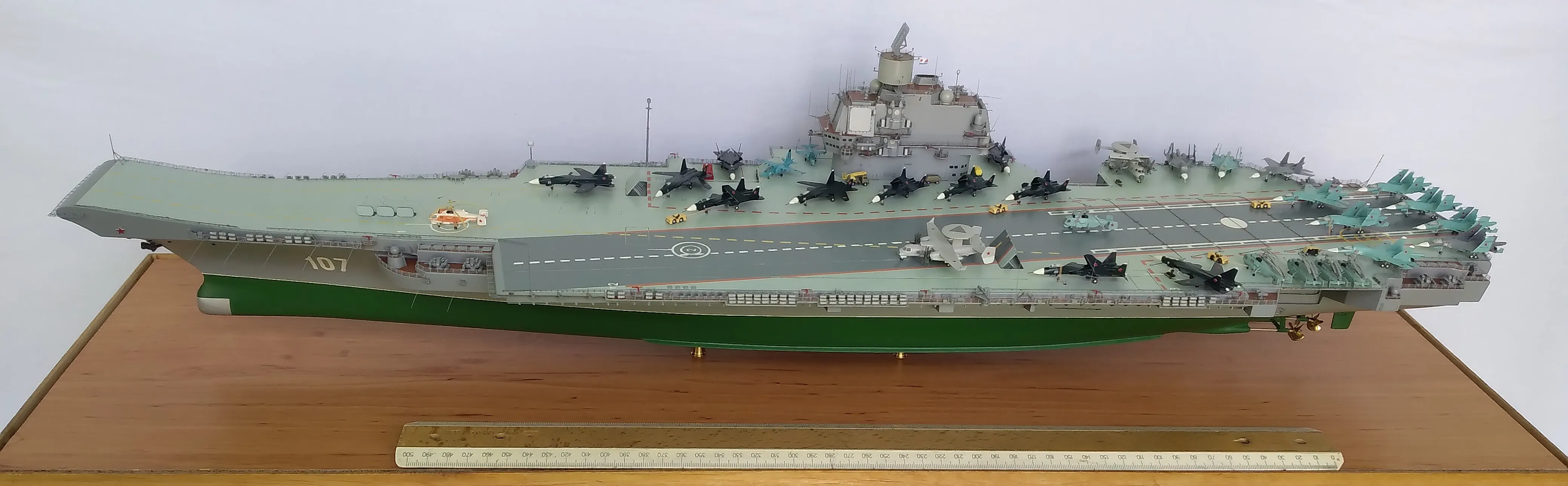

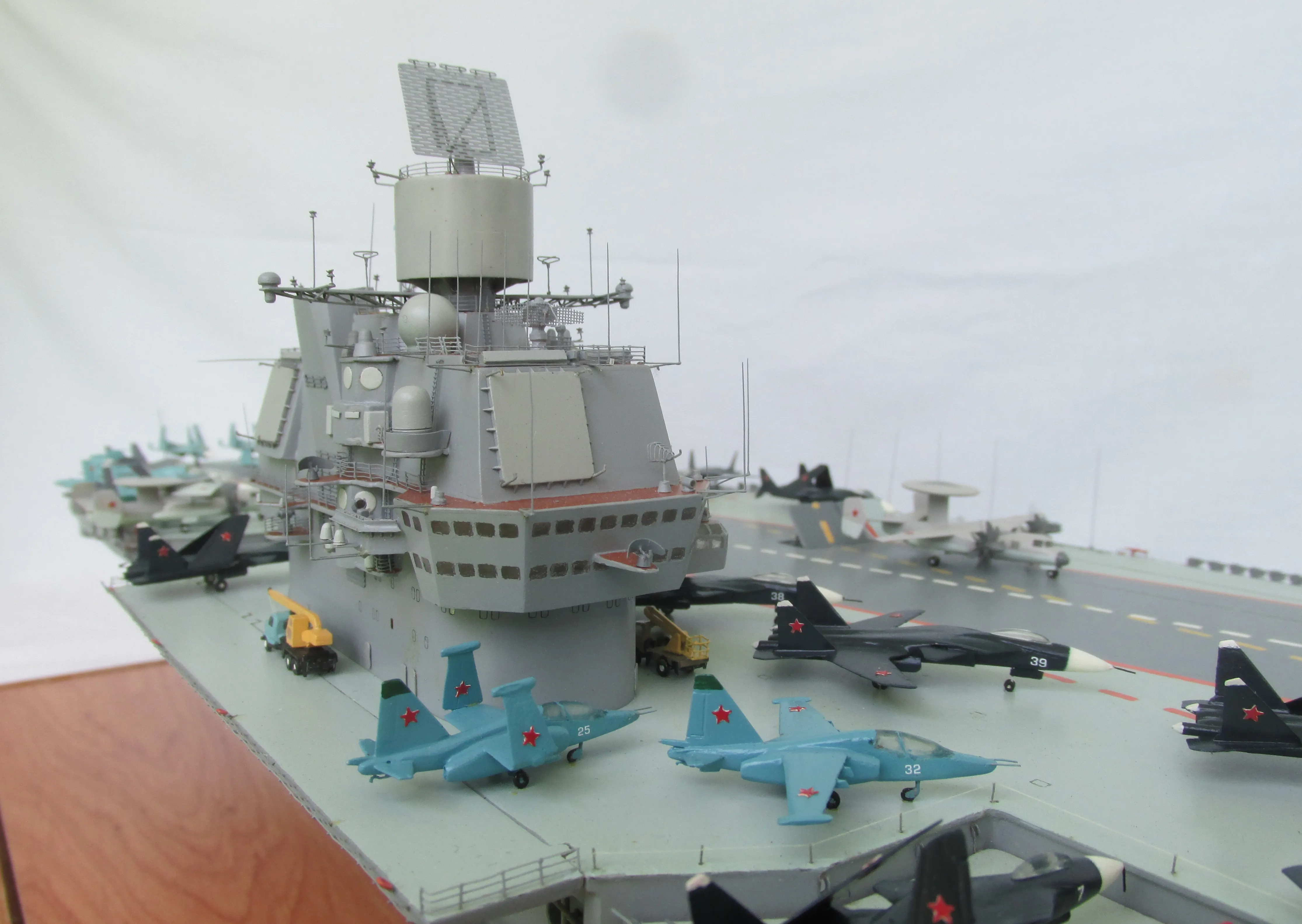

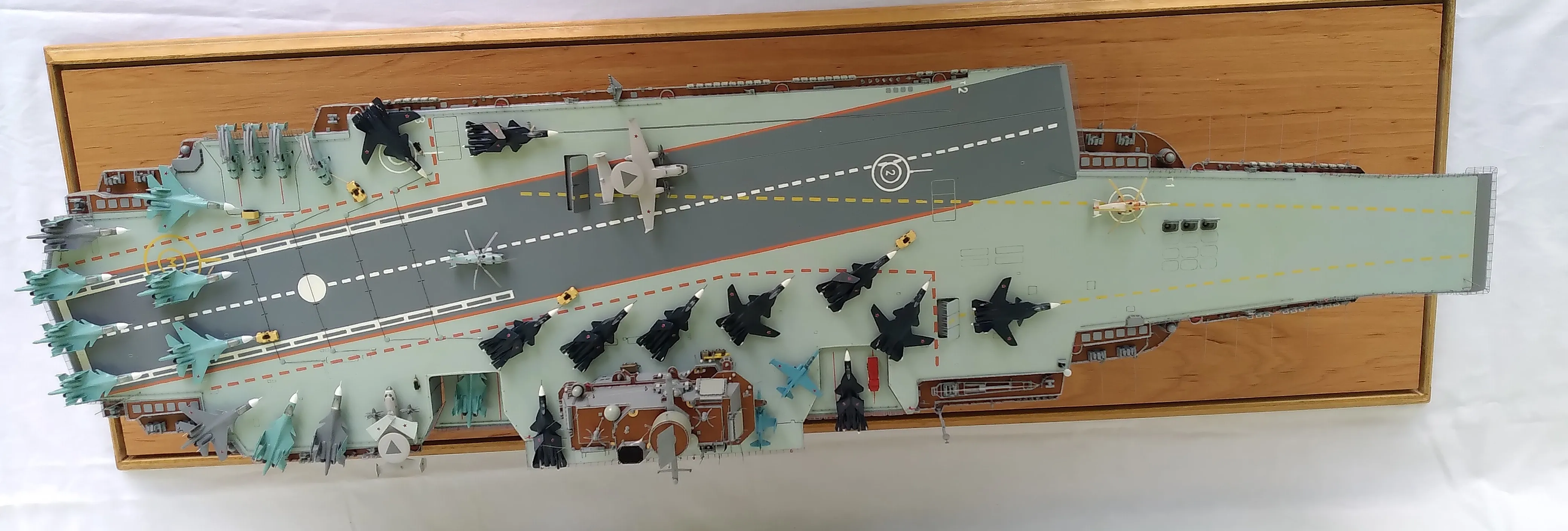

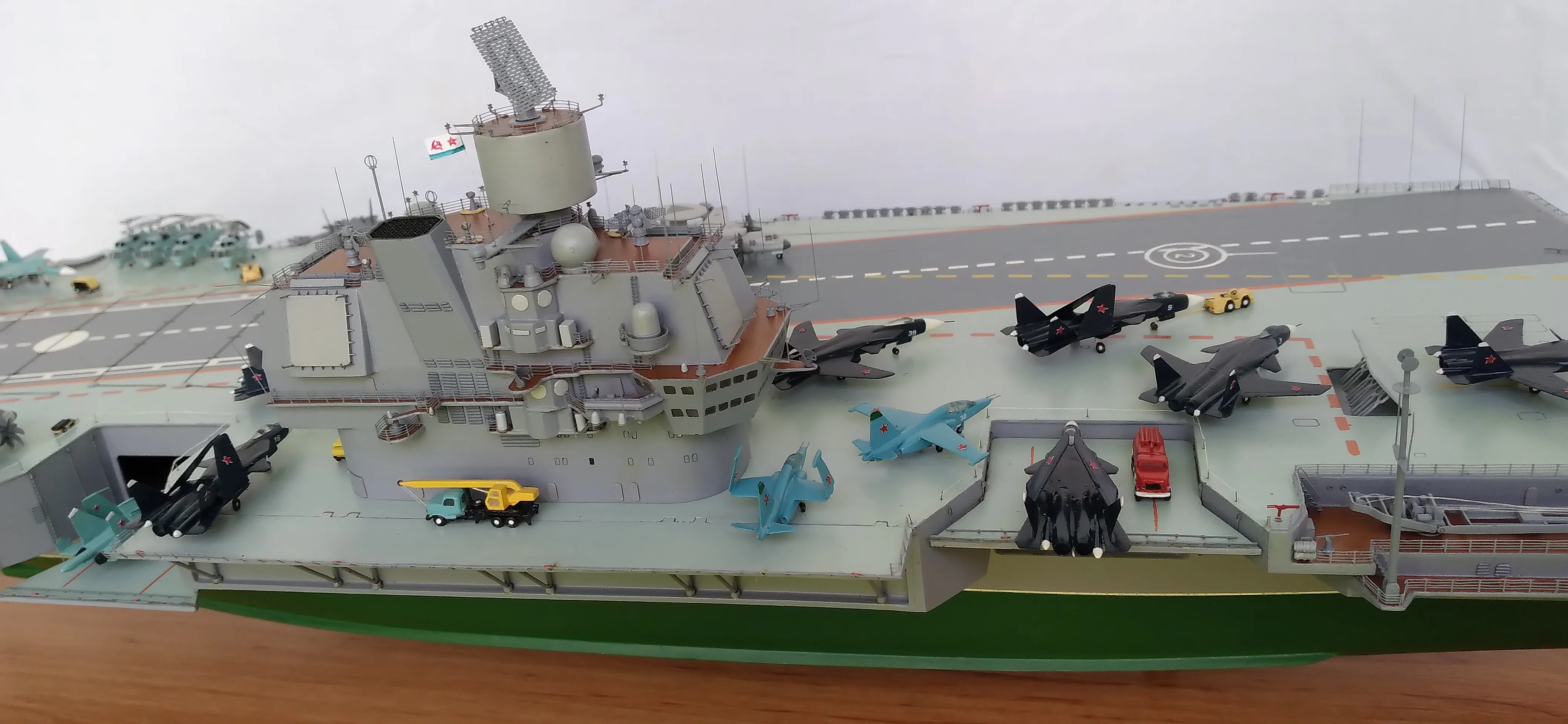

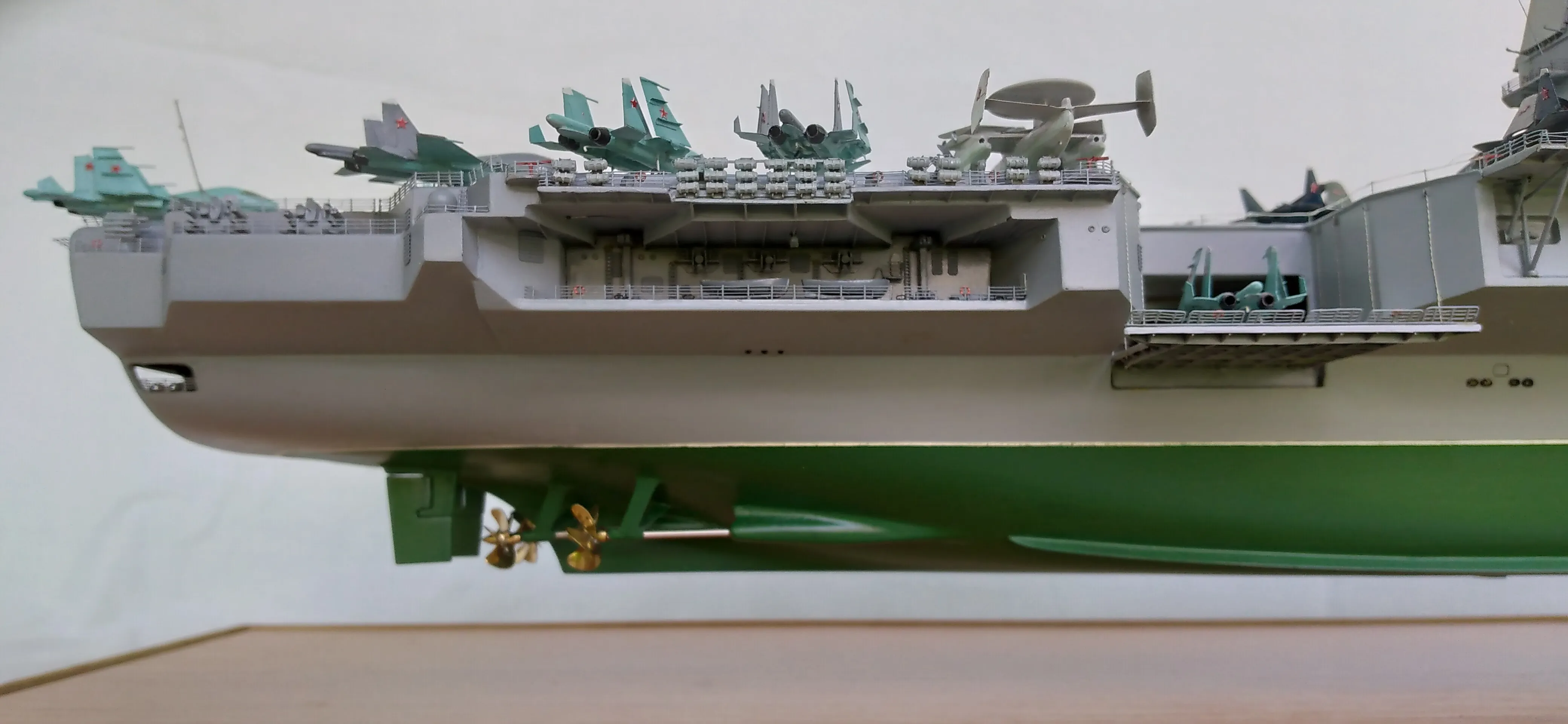

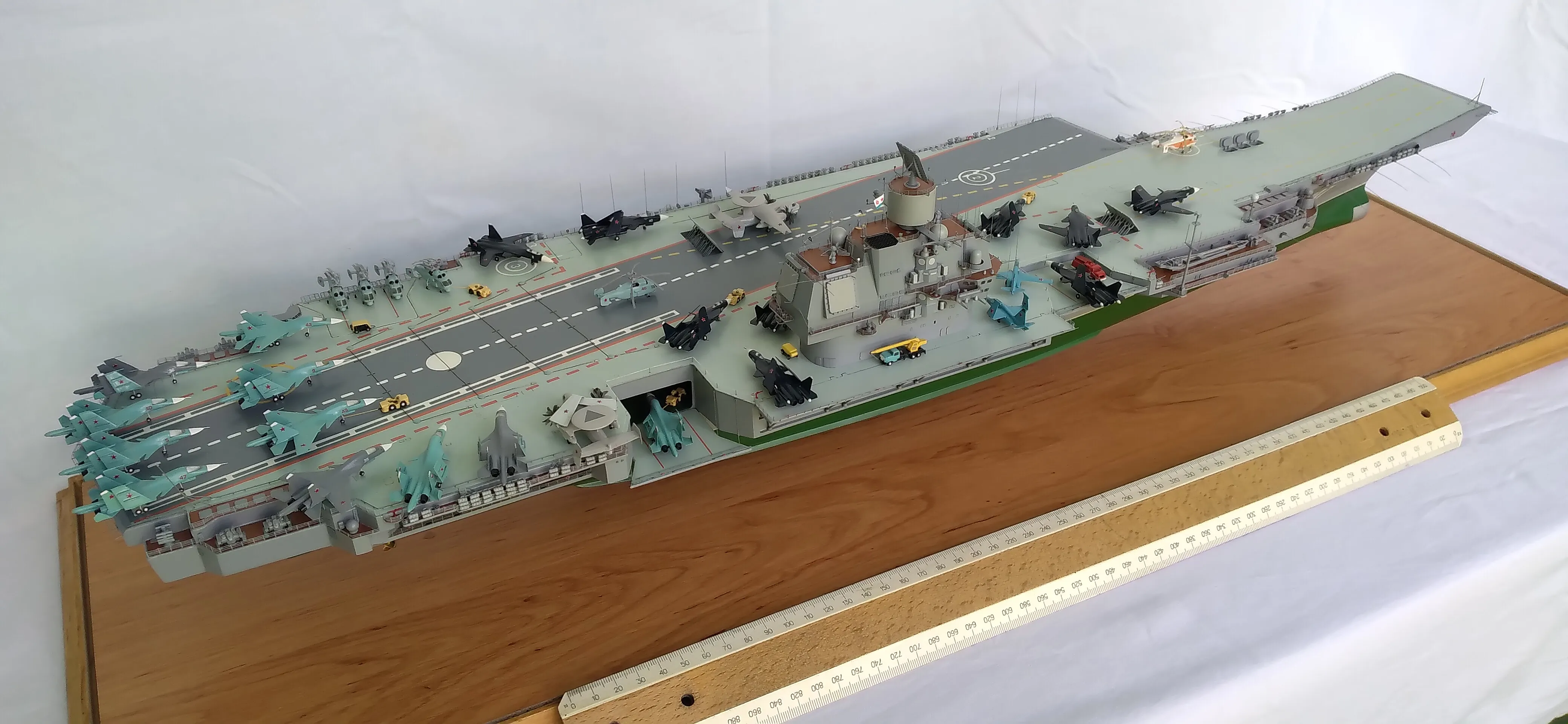

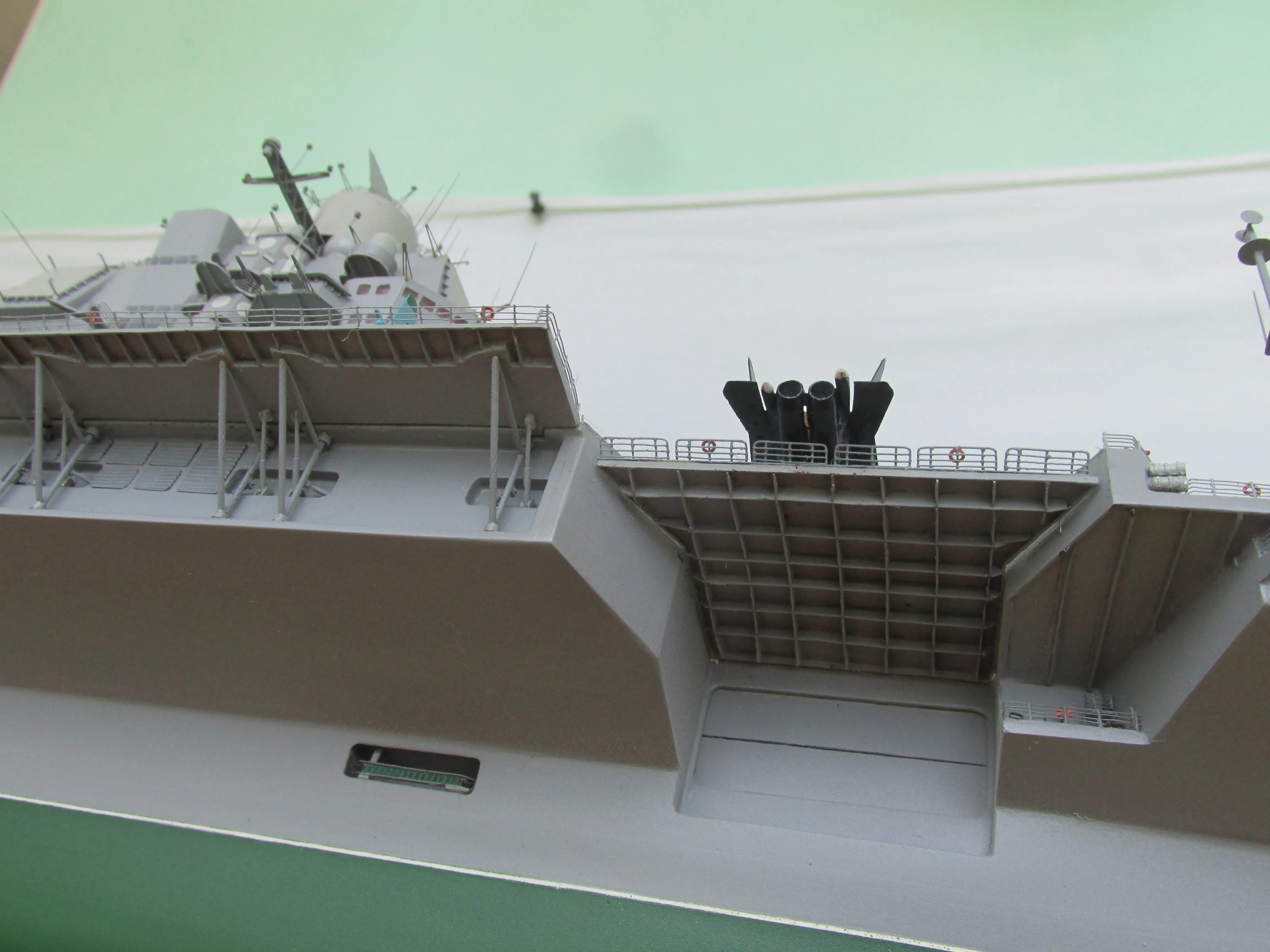

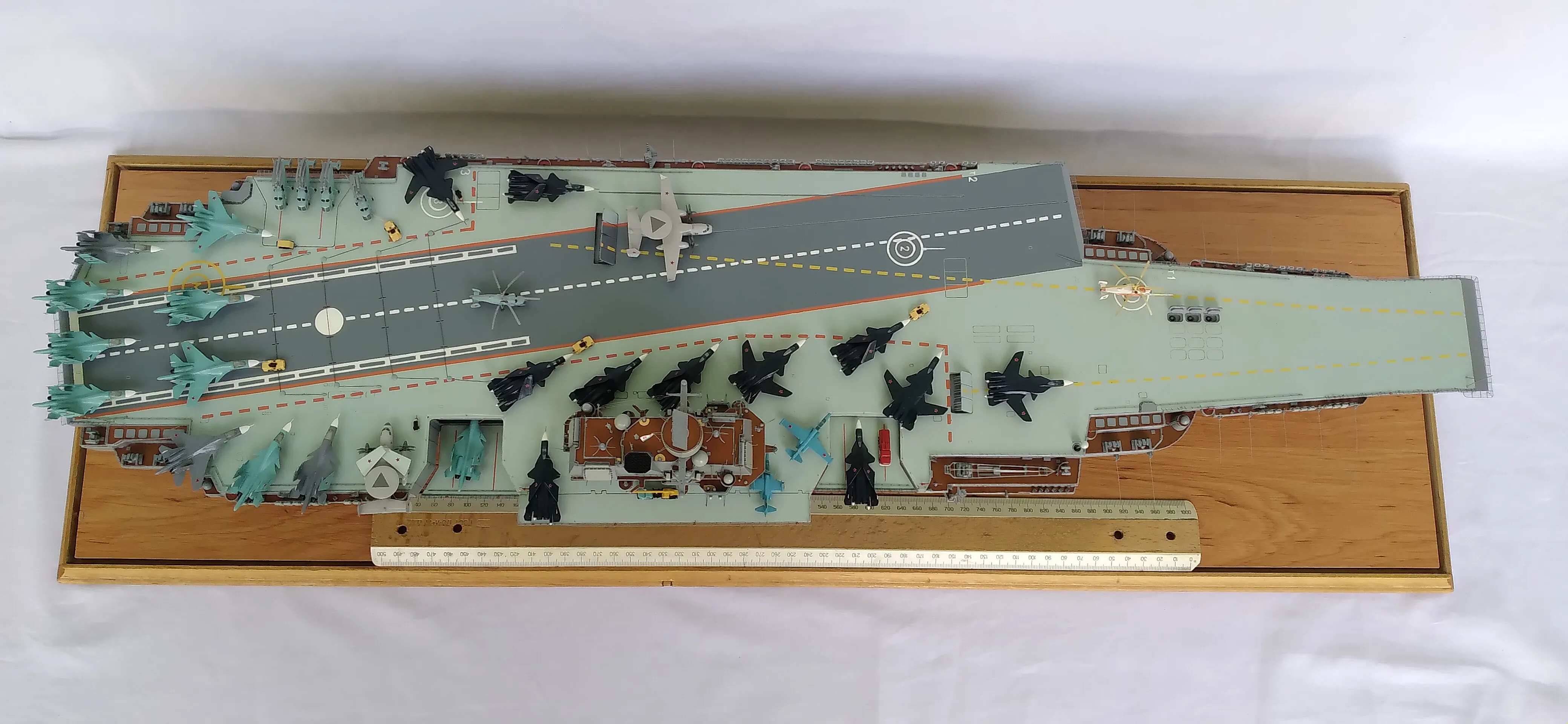

Модель атомного тяжелого авианесущего крейсера "Ульяновск" проекта 1143.7, заложенного на Черноморском судостроительном заводе в Николаеве по проекту Невского ПКБ в 1988г., но недостроенного, разделанного на металлолом в 1992г.
Автор работал на ЧСЗ с 1968 по 2011г. Принимал участие в строительстве всех авианесущих кораблей Советского ВМФ. После ухода на пенсию увлекся созданием моделей кораблей, строившихся на ЧСЗ. Хочется сохранить память о былом величии уничтоженного завода и профессии корабелов.
Модель изготовлена по чертежам, выполненным автором по материалам НПКБ. Необходимые для постройки модели листы чертежей переносились на кальку и затем, во избежание погрешностей при копировании, вручную уменьшались до масштаба 1:400.

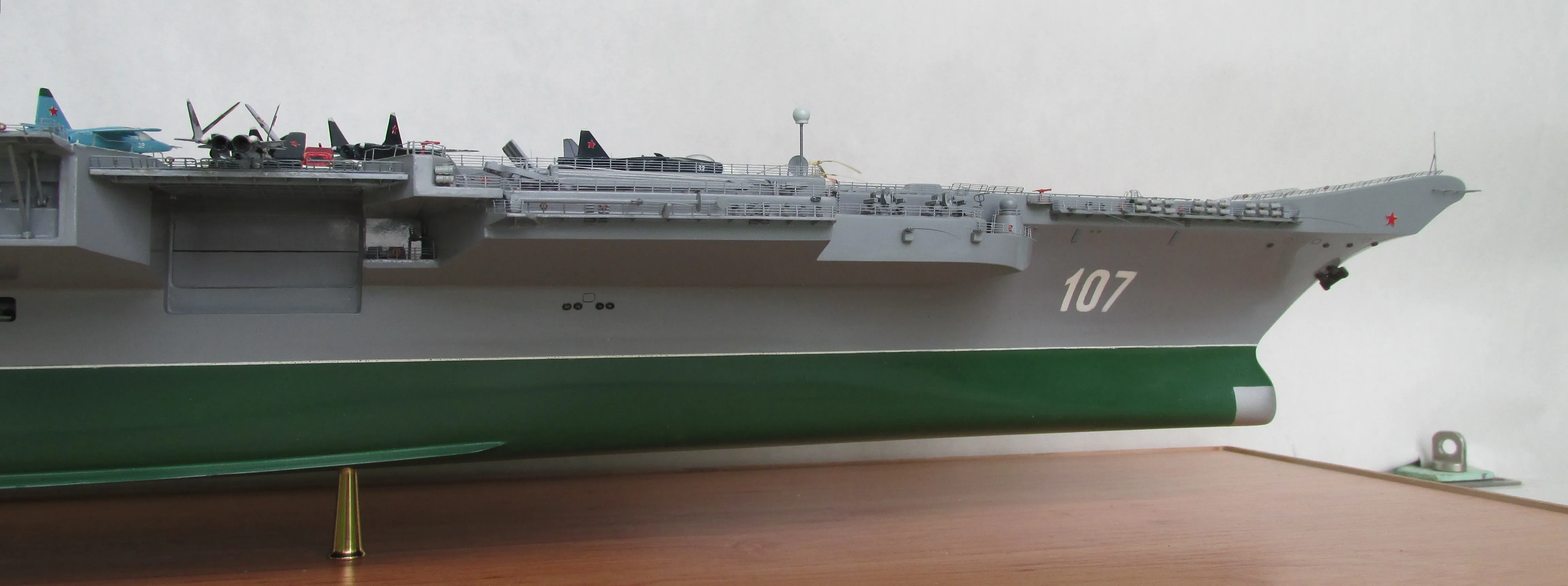

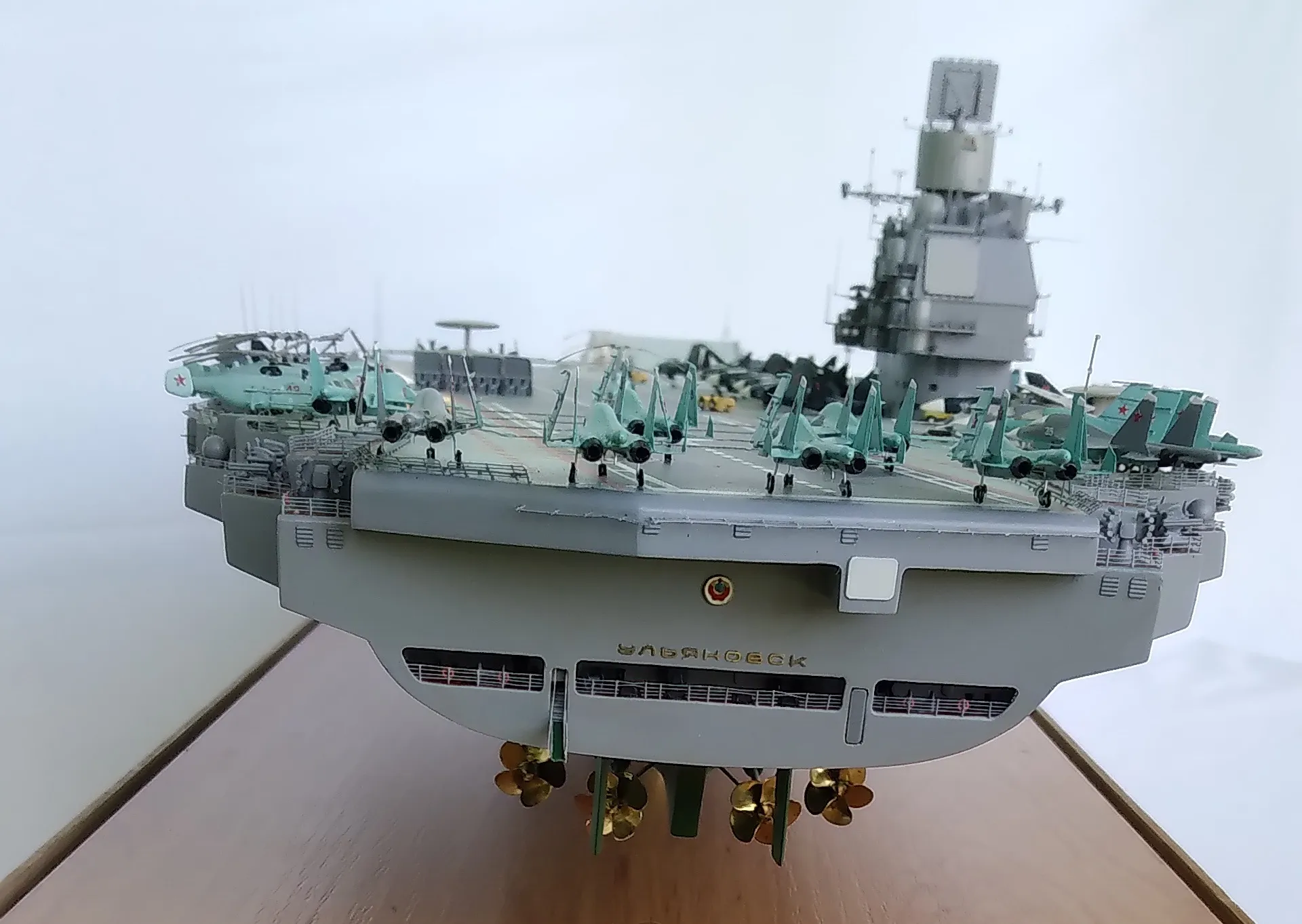

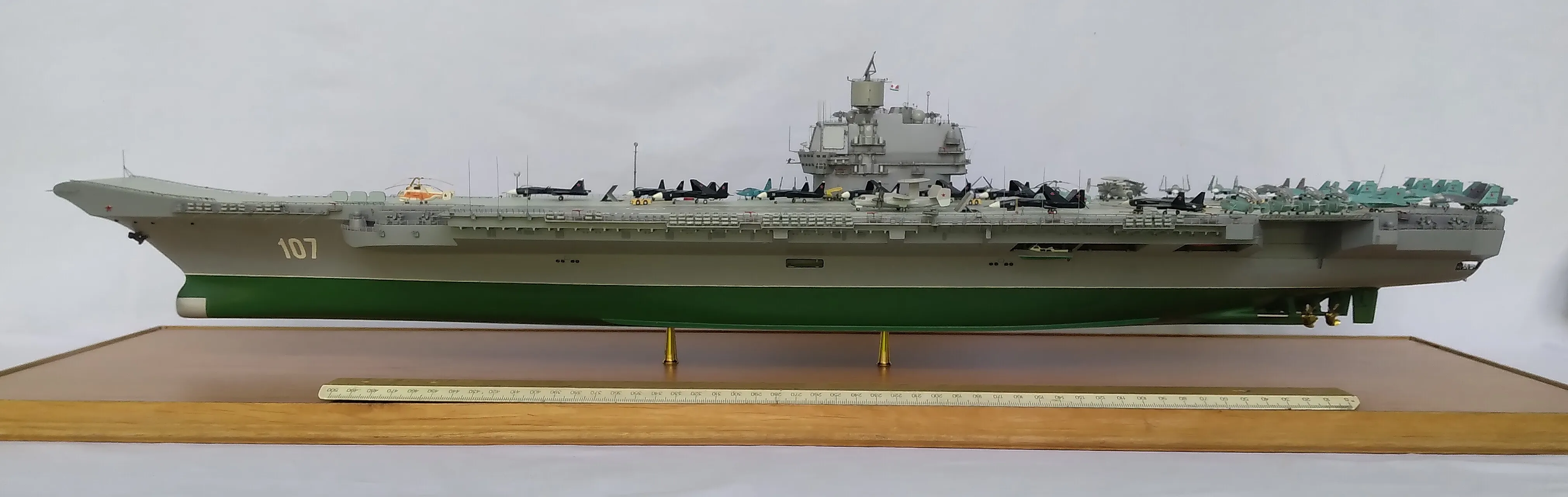

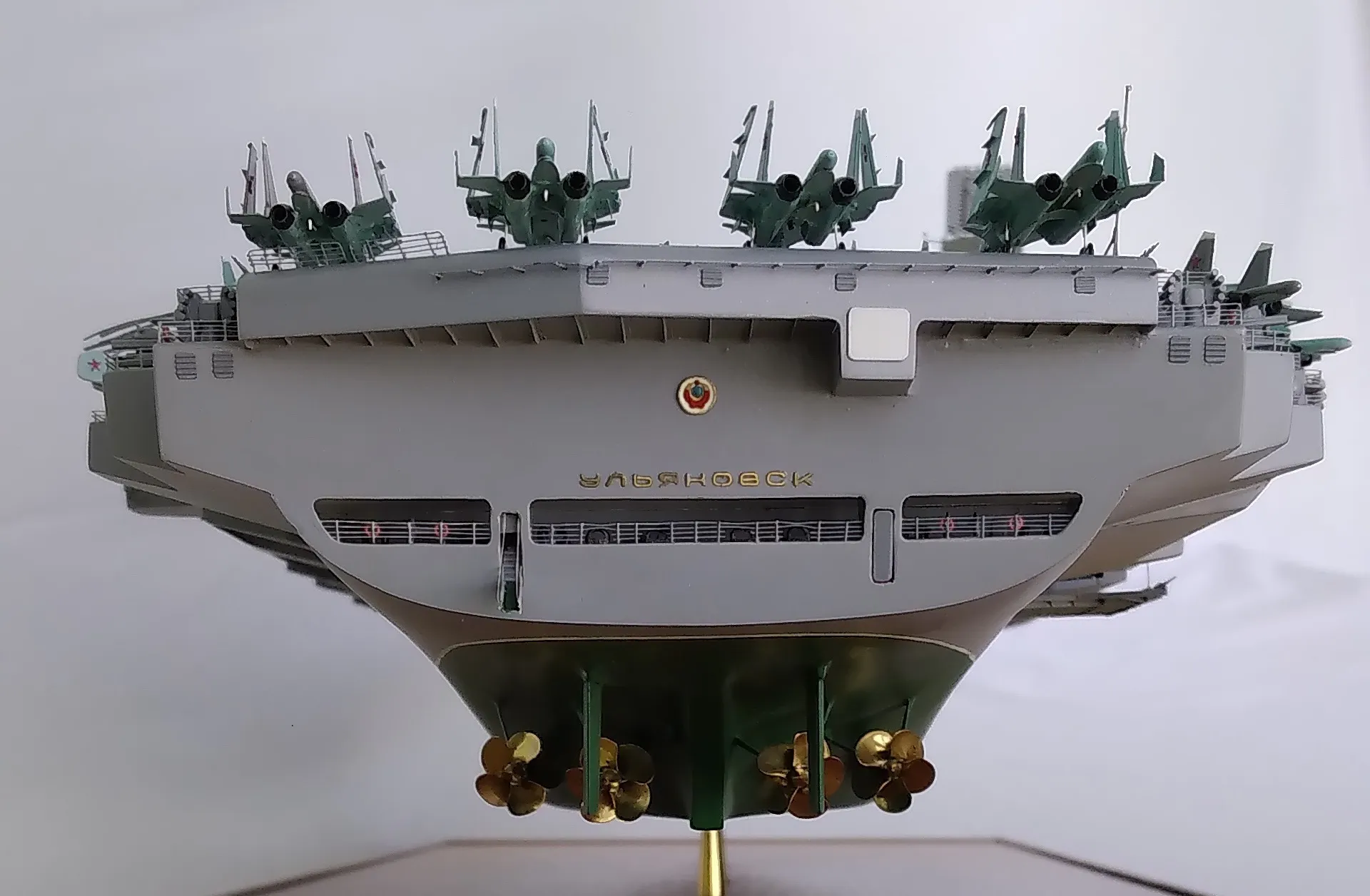

Окраска модели, а также координаты и размеры бортового номера - из "Ведомости окраски заказа". Размеры и координаты наименования корабля взяты с разметки на кормовом блоке (высота букв=600 мм). Координаты наименования в р-не носа отсутствовали.

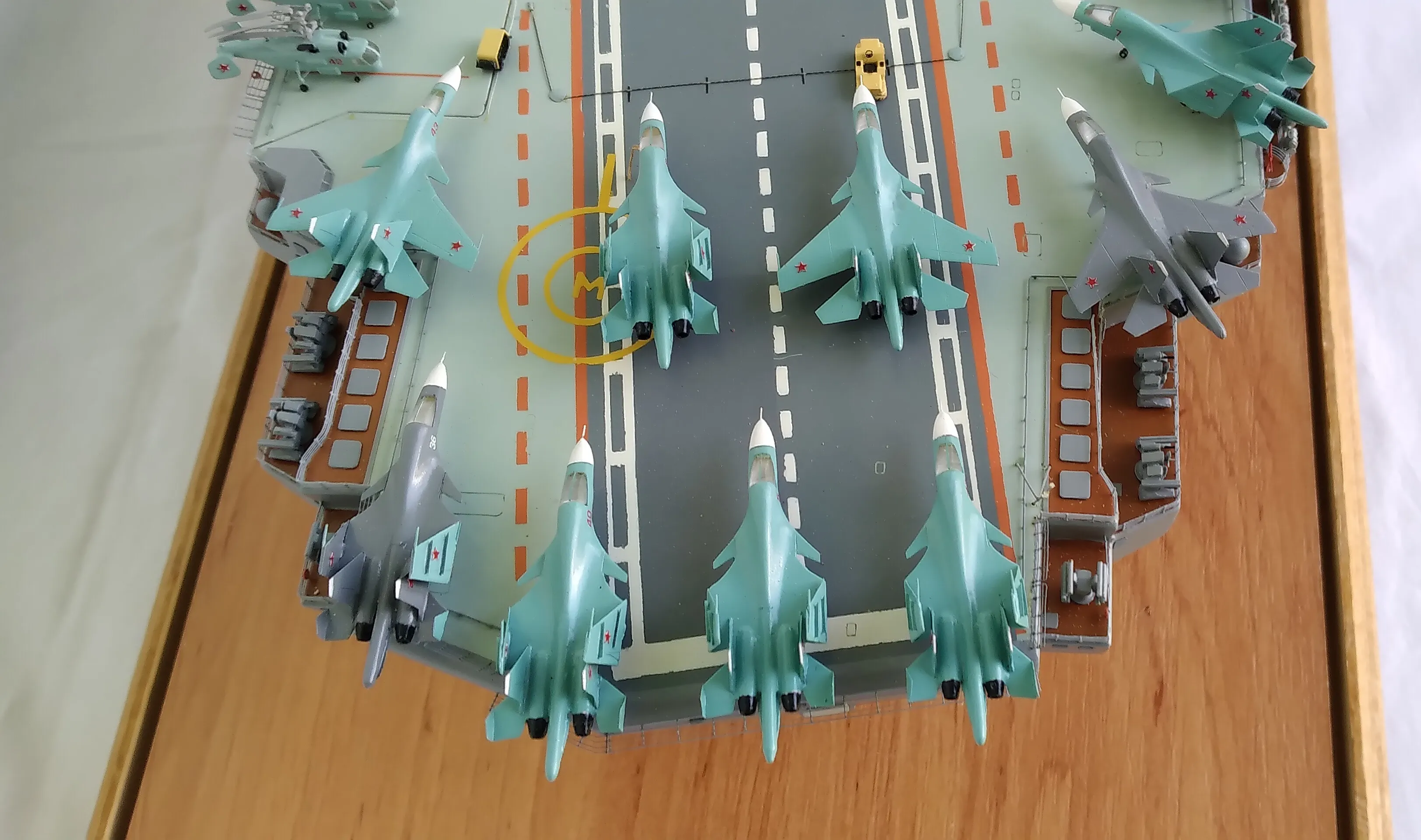

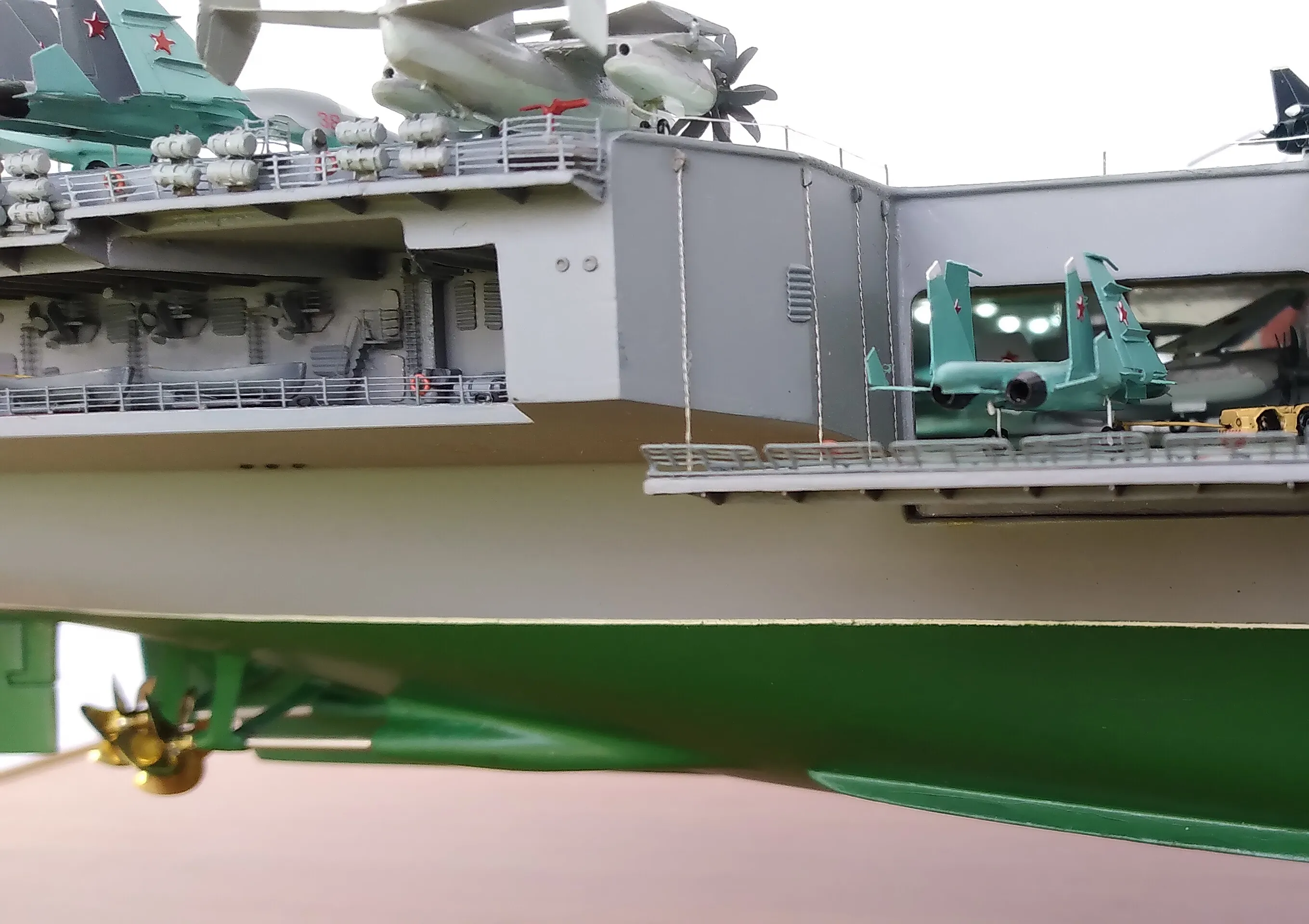

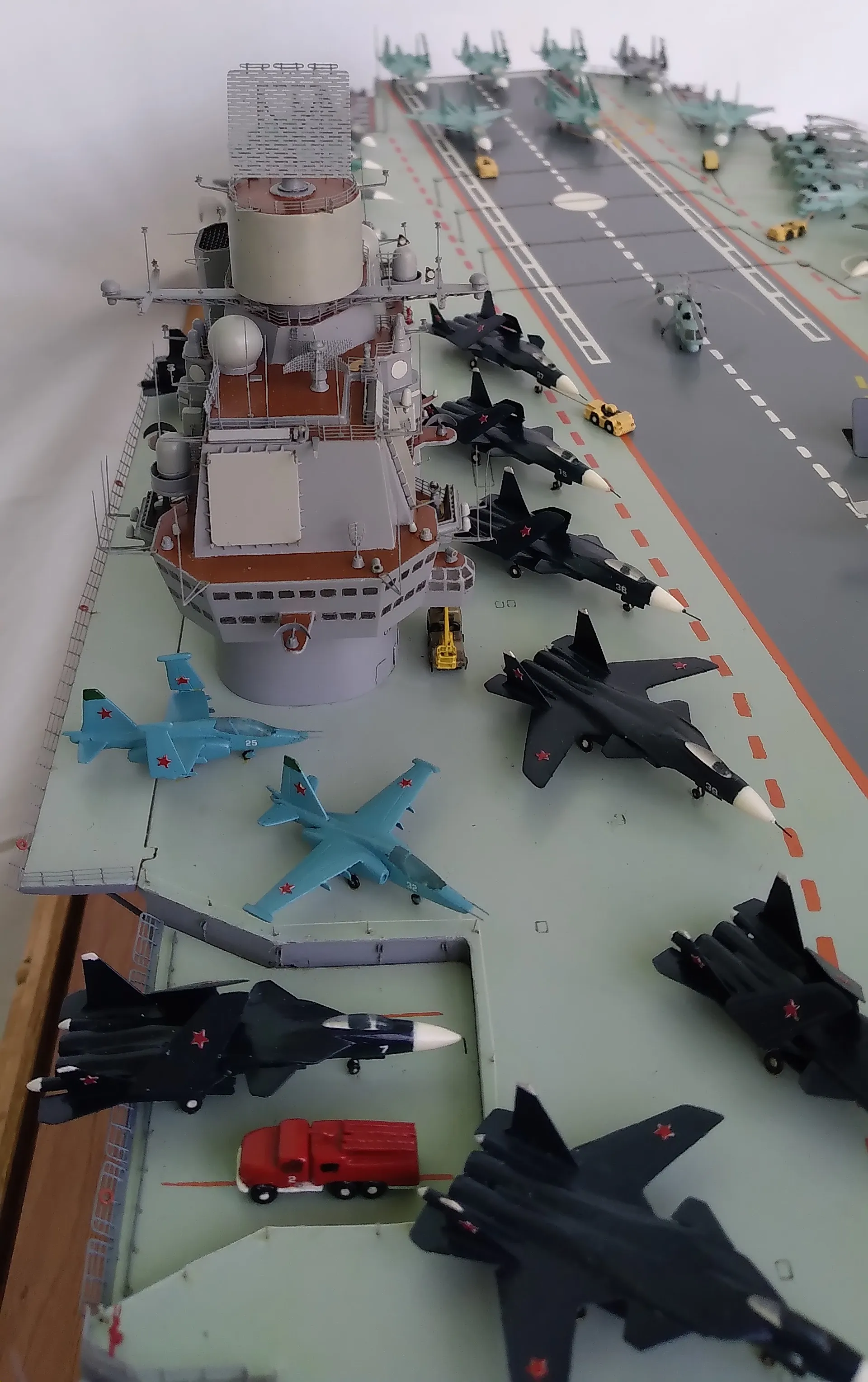

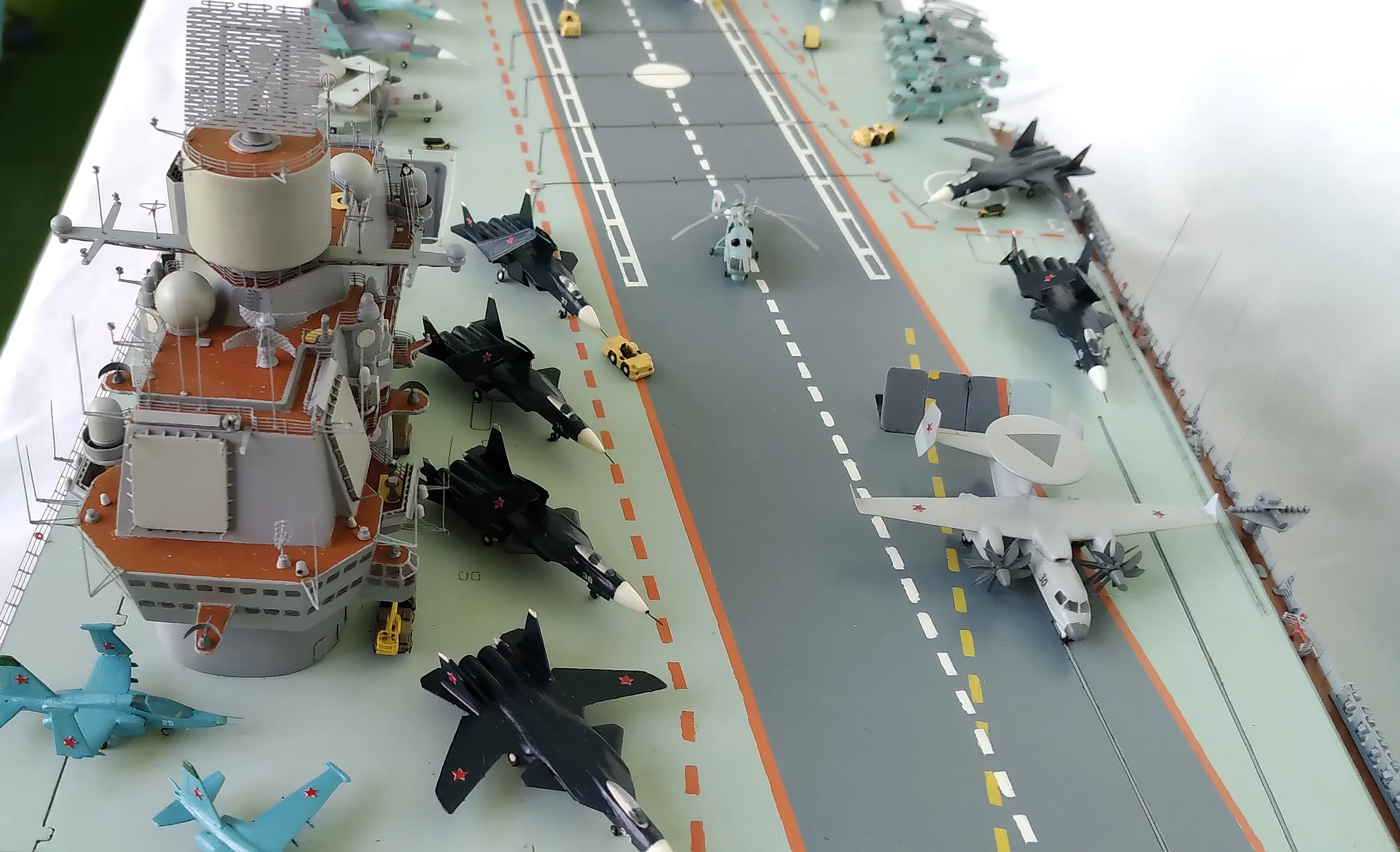

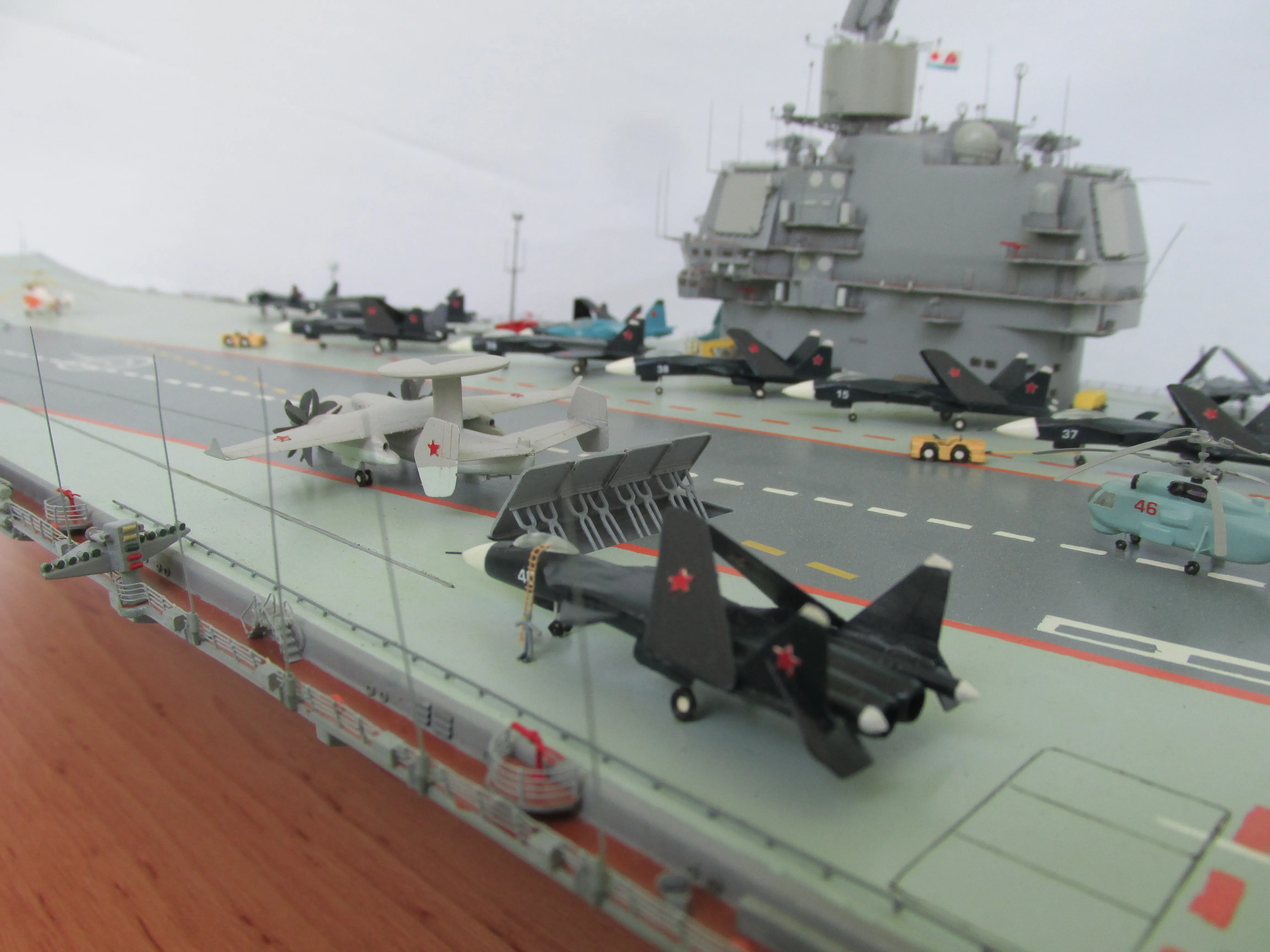

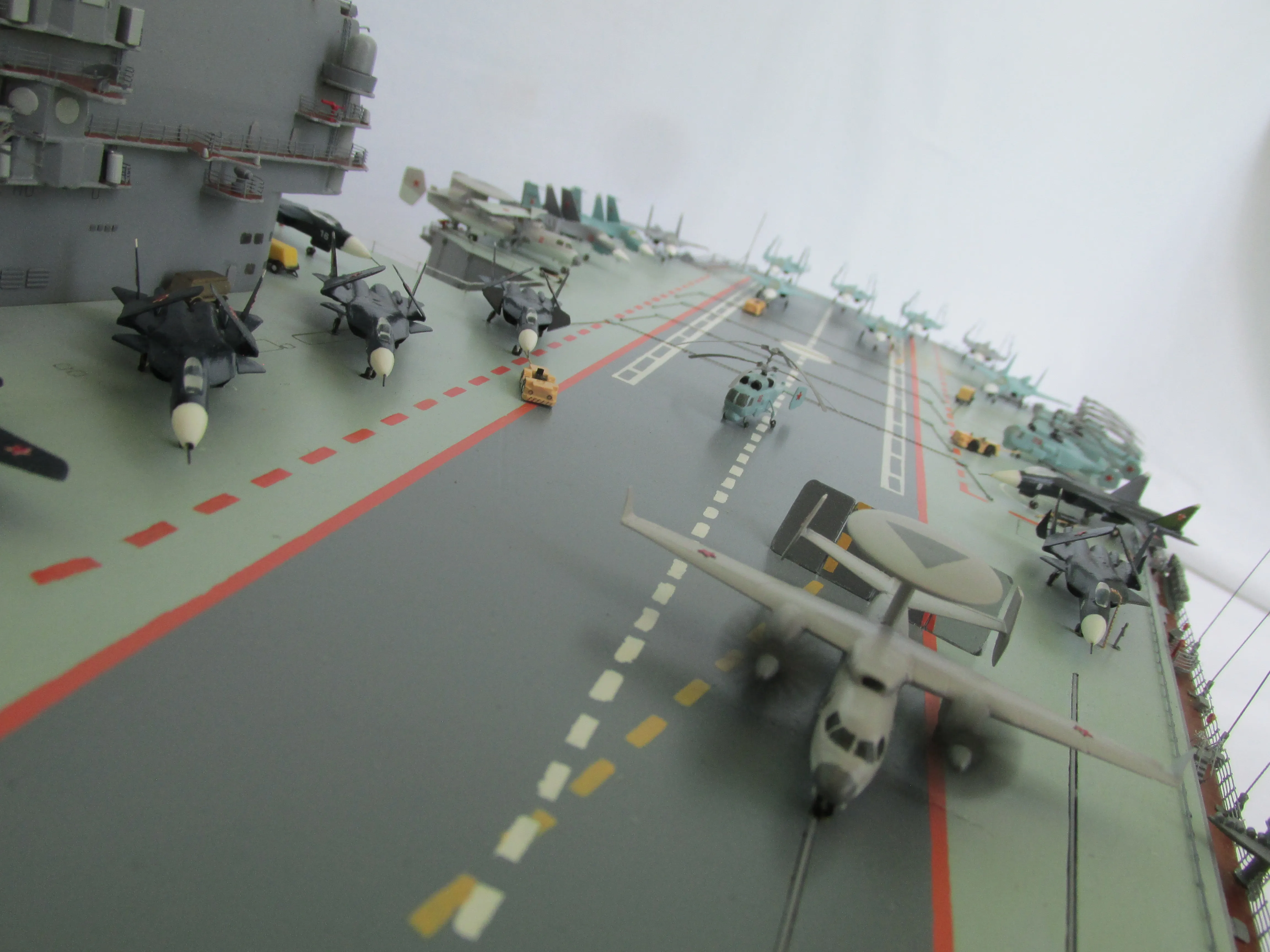

Корпус модели наборный, обшивка - шпон 3мм; килевая рама - сталь 1мм; палуба - текстолит 1мм. Модель полностью изготовлена вручную, включая звезды на вертолетах и самолетах. Исключение-сетка на радарах и дымовой трубе и номера на авиатехнике. Ангар имеет штатное освещение. Общее затраченное время- 3 года и 4 месяца.
Основные ТТХ прототипа
Водоизмещение, т 75000
Размерения, м
длина наиб. 323,7
ширина наиб. 86,0
по КВЛ 38,0
высота борта 27,5
осадка 10,5
