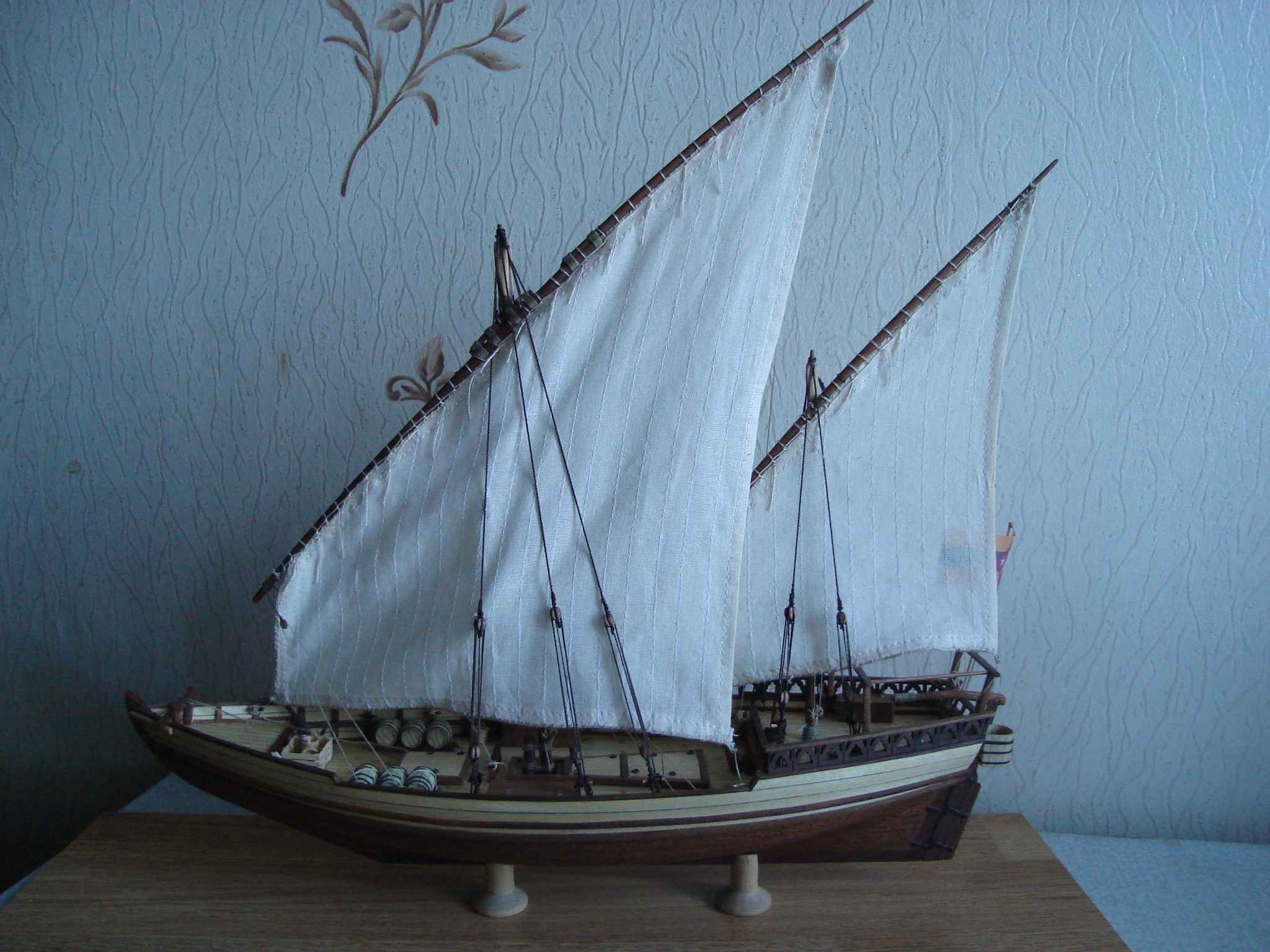

Dhow(Андерсон Александр)

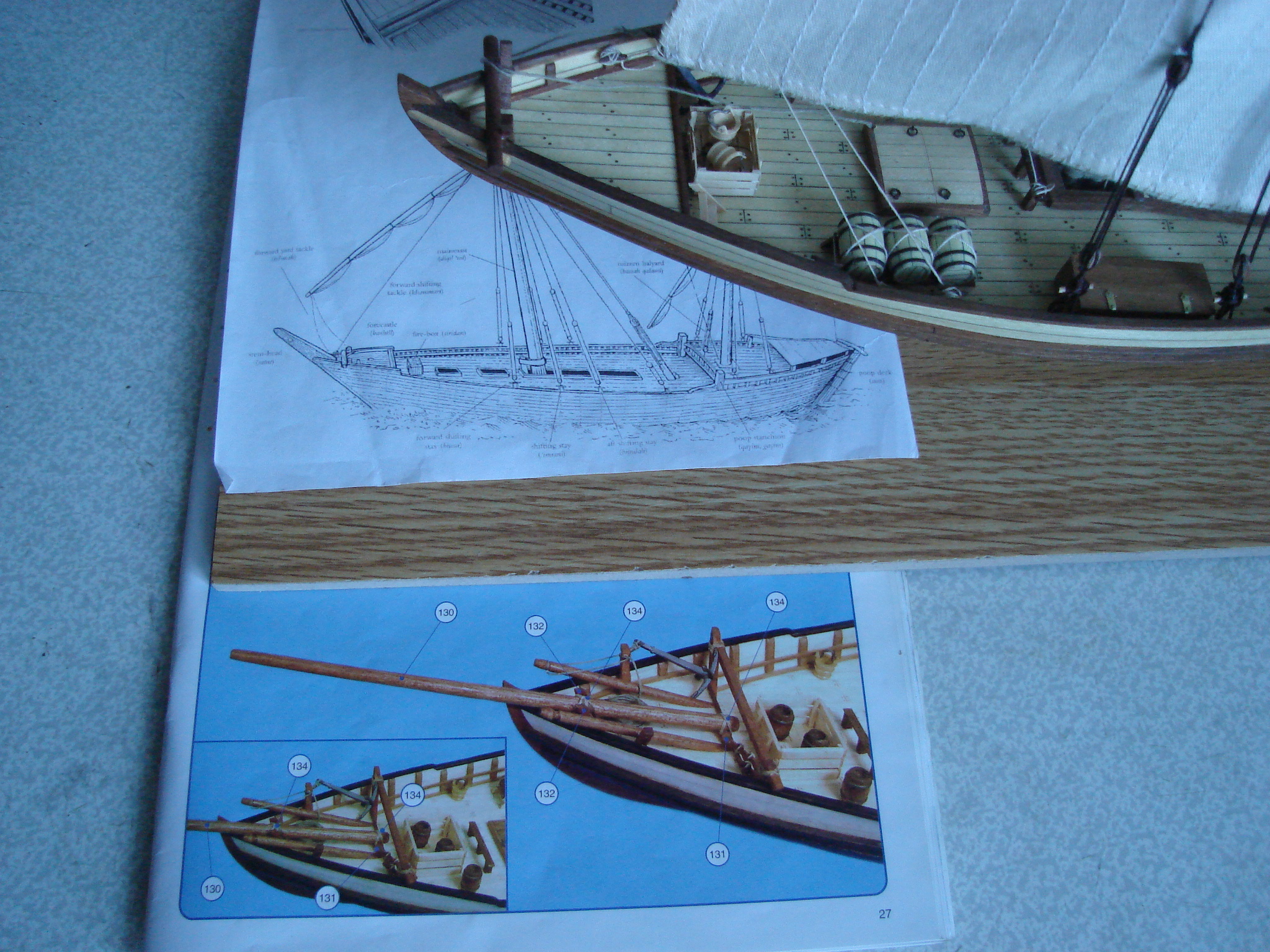

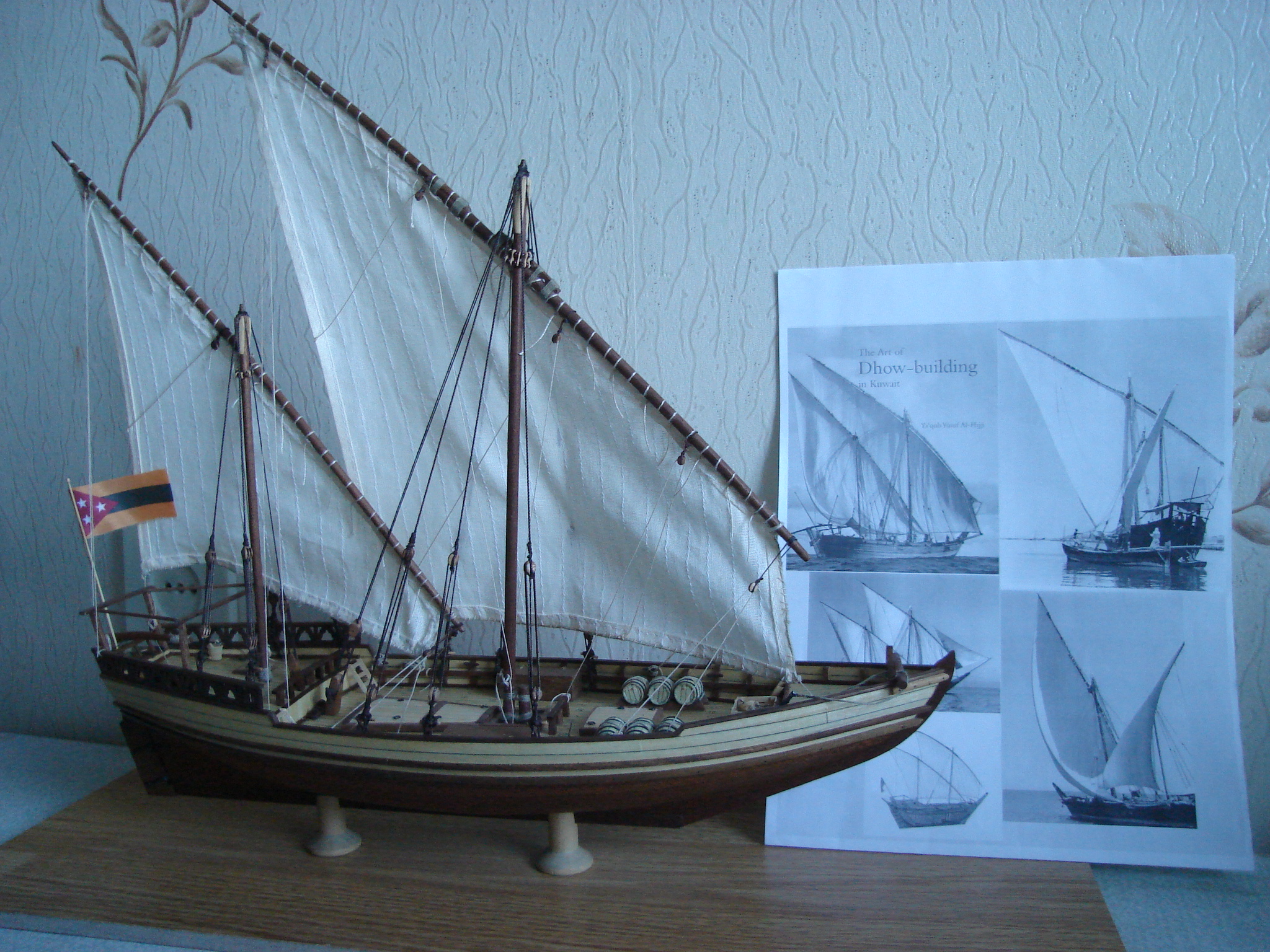

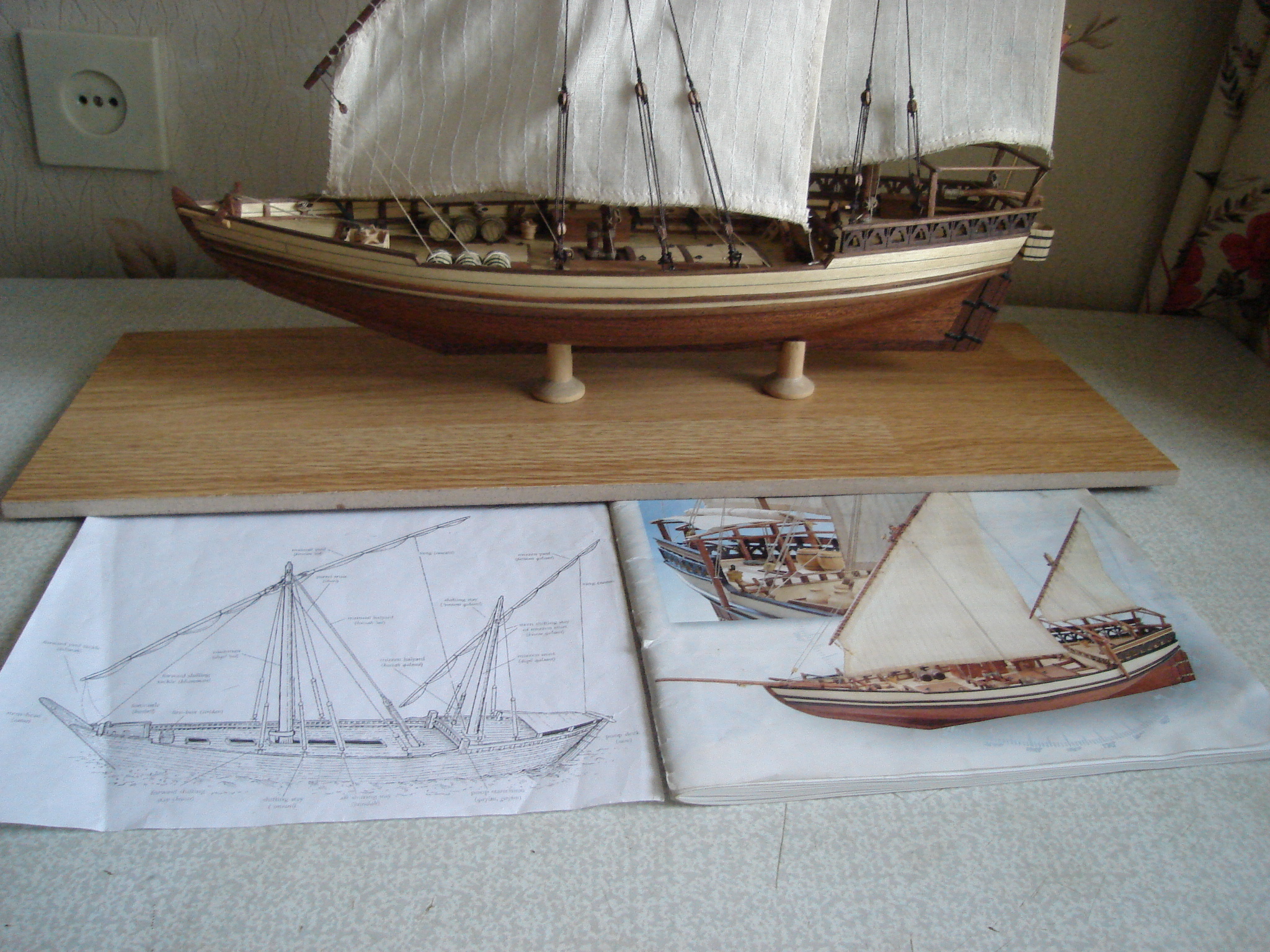

Модель собрана из набора «Sultan» (М 1:60) фирмы AL. Я нашел книгу «The Art of Dhow-building in Kuwait» и сравнил постройку судна c набором.
Собирательный образ арабского судна из набора отличается от фотографий из книги. По схеме сборки, на палубе модели размещается большое количество бочек, неподъемные сосуды и ящики из бруса, хотя для арабского судна длиной более 20 метров характерно размещение основного груза в трюме. Якорь невозможно поднять или сбросить; стойки под тент слишком громоздкие; площадь паруса фок мачты маленькая; крепление вант к корпусу не позволяет быстро переставить ванты и менять галс, рю (реи) невозможно опустить.

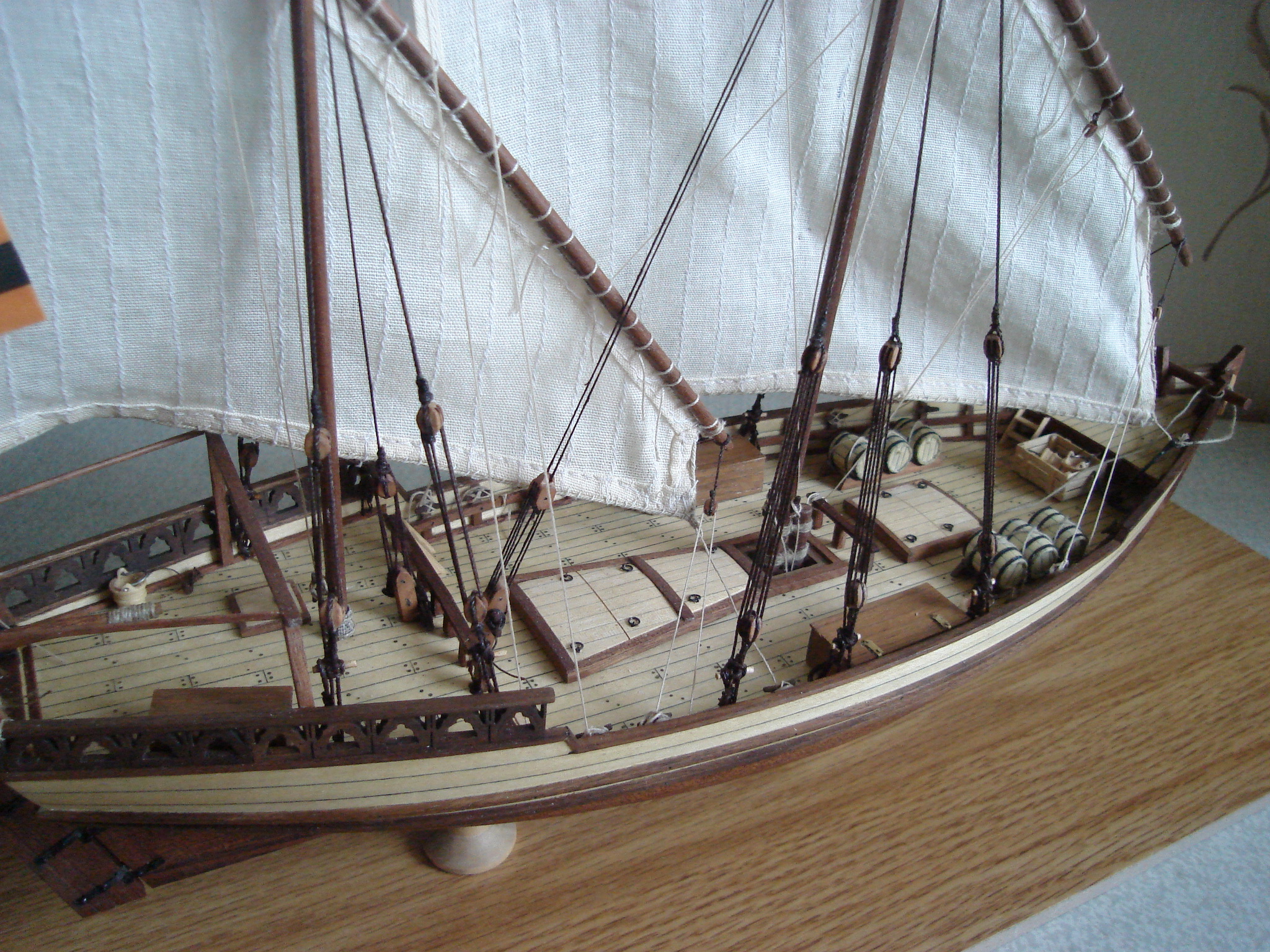

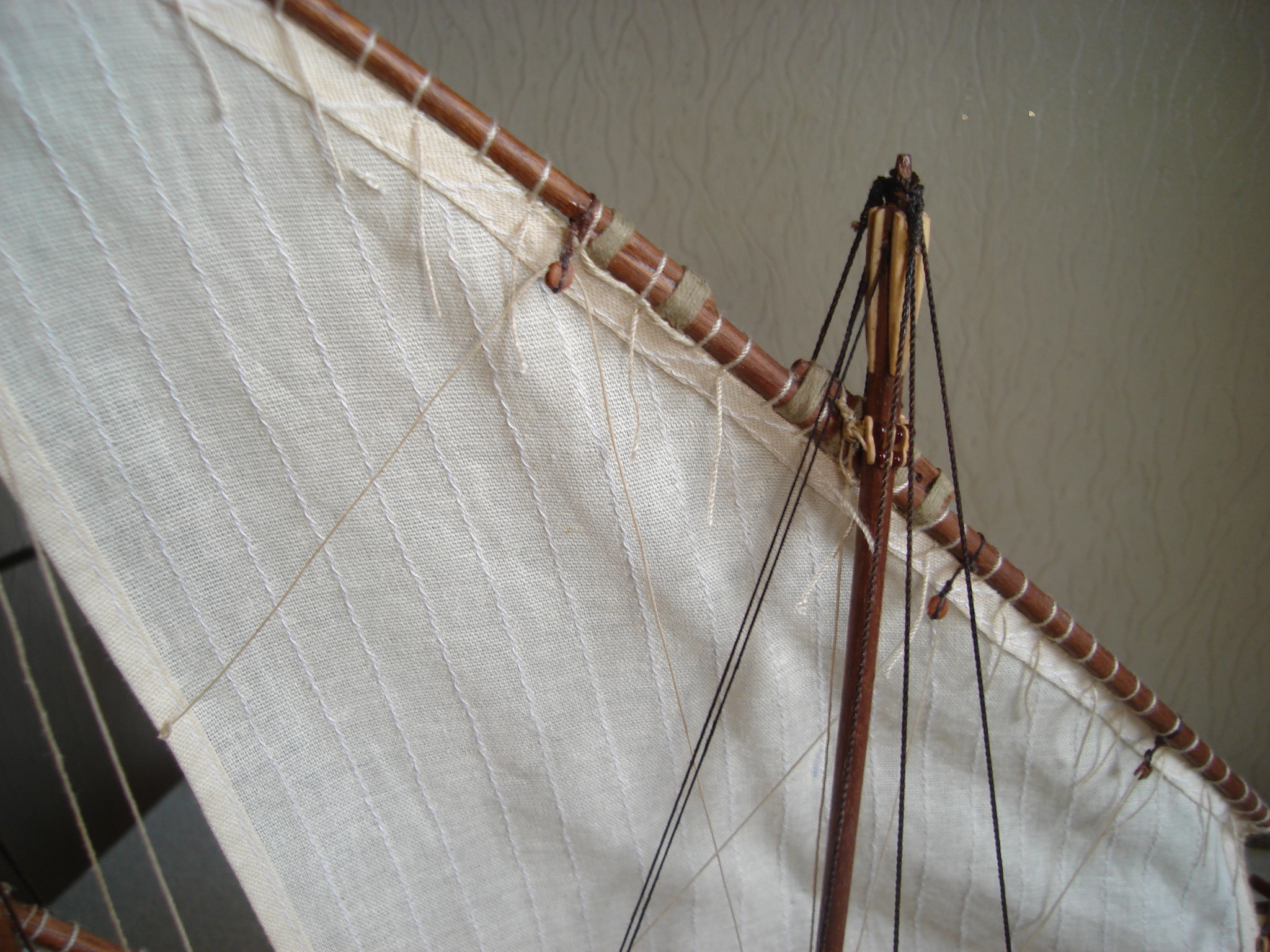

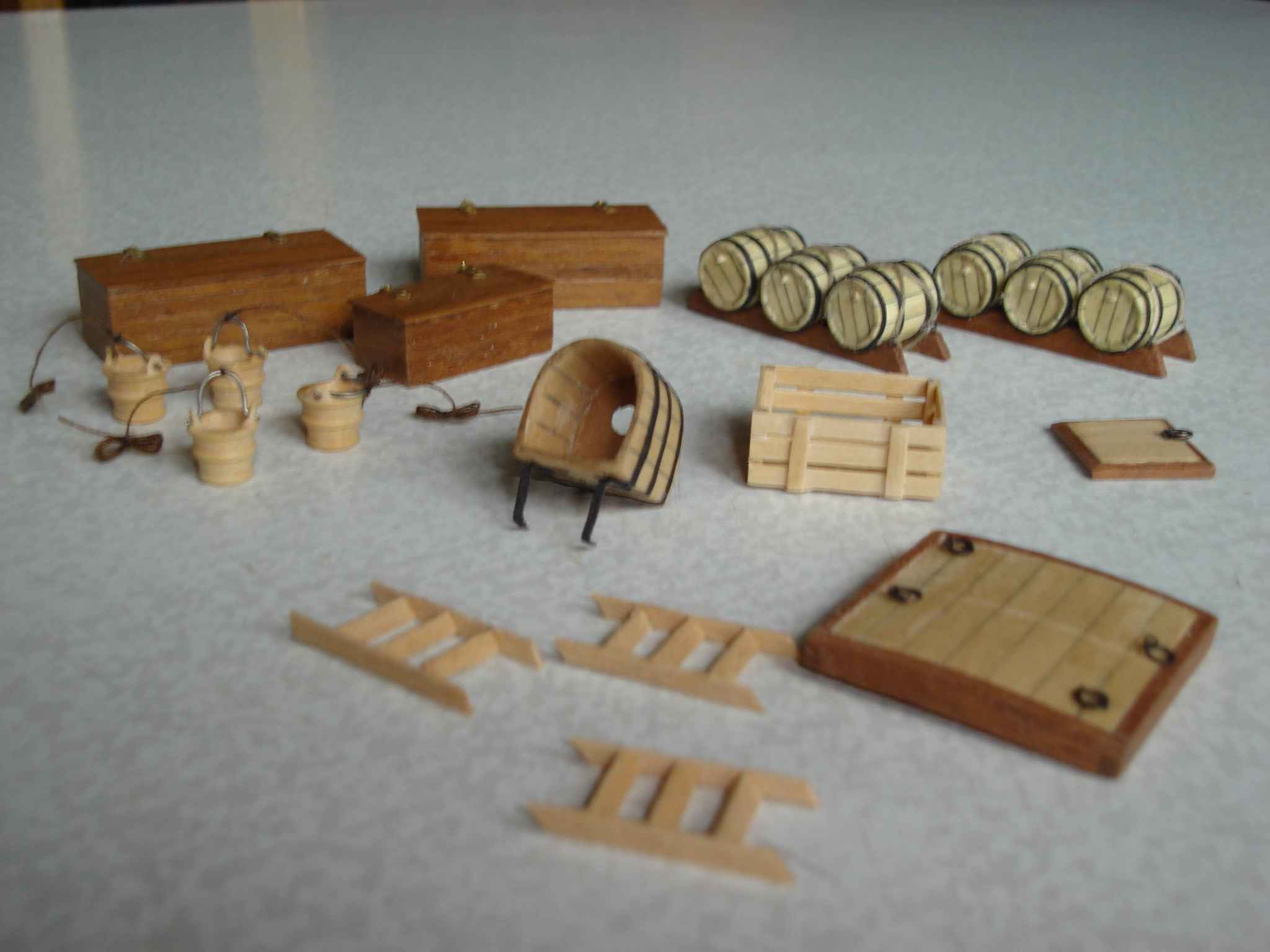

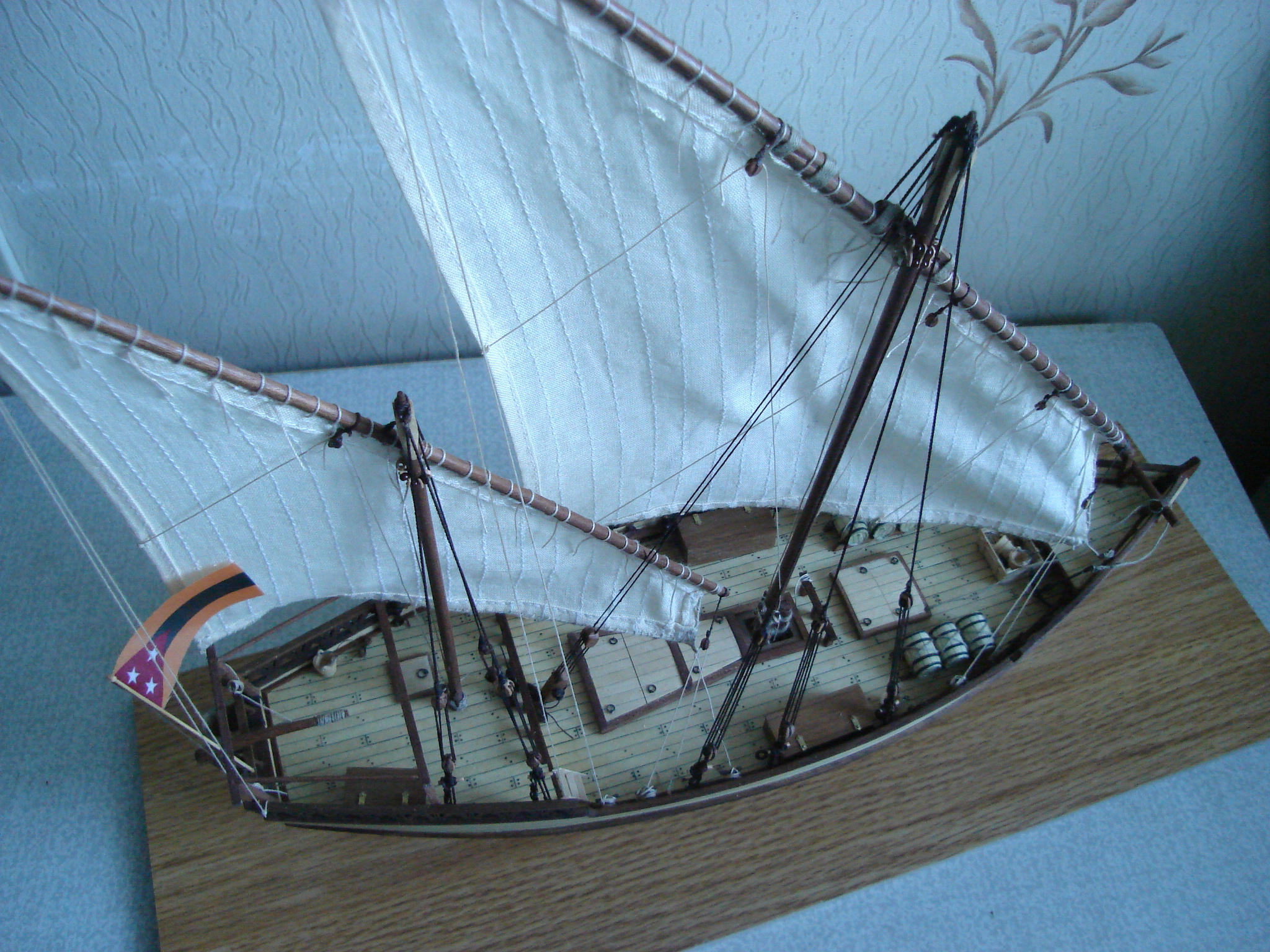

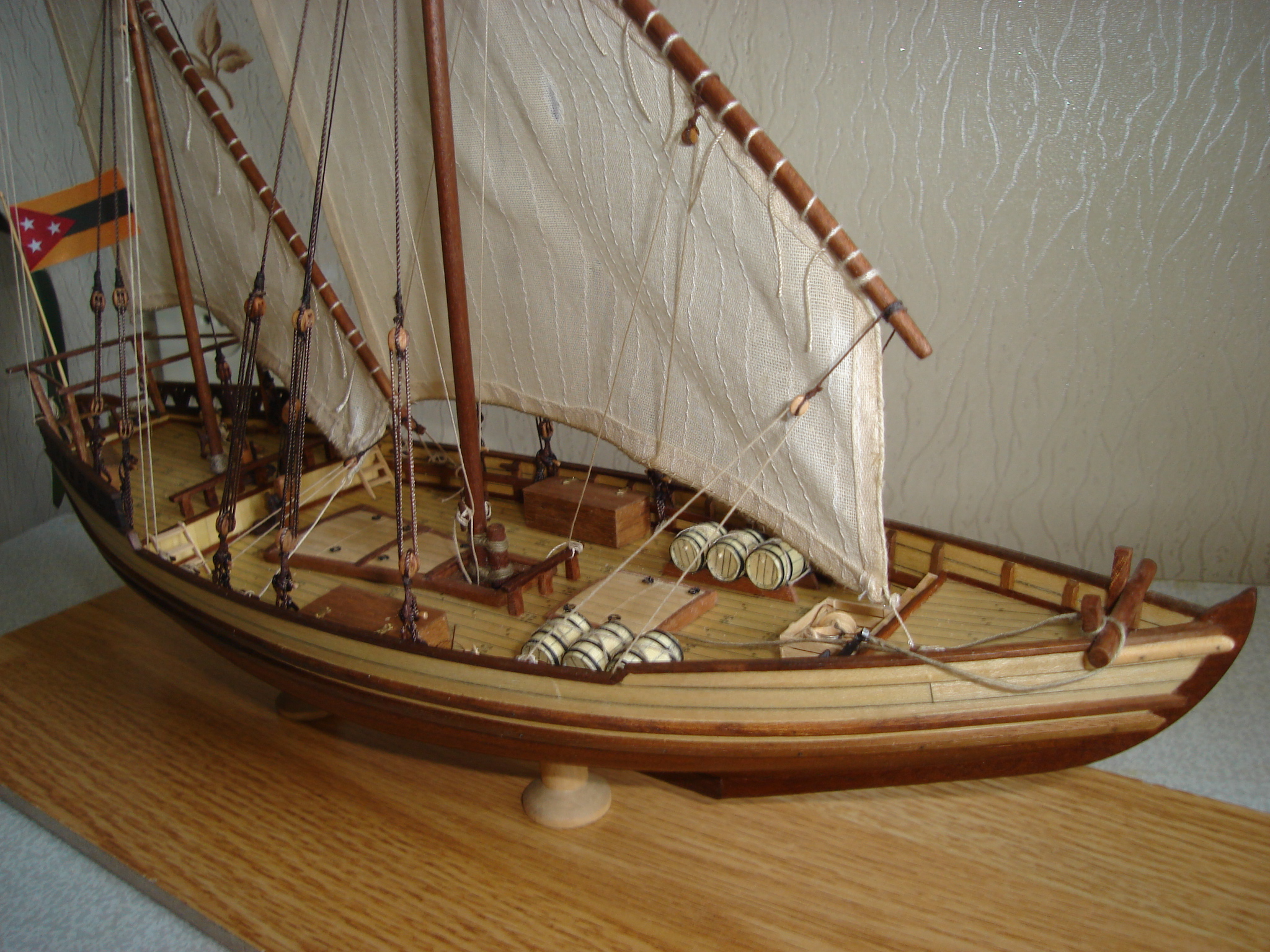

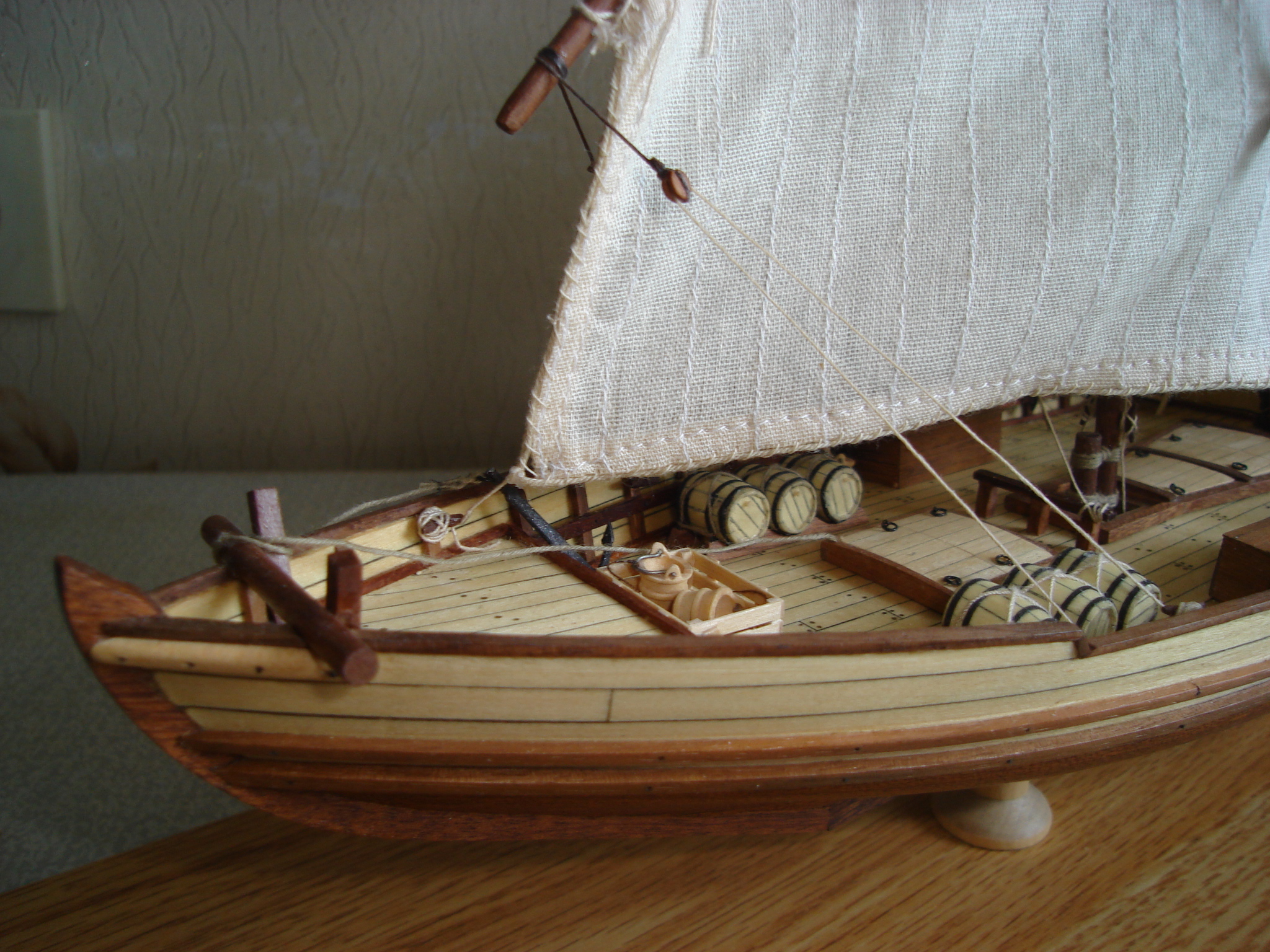

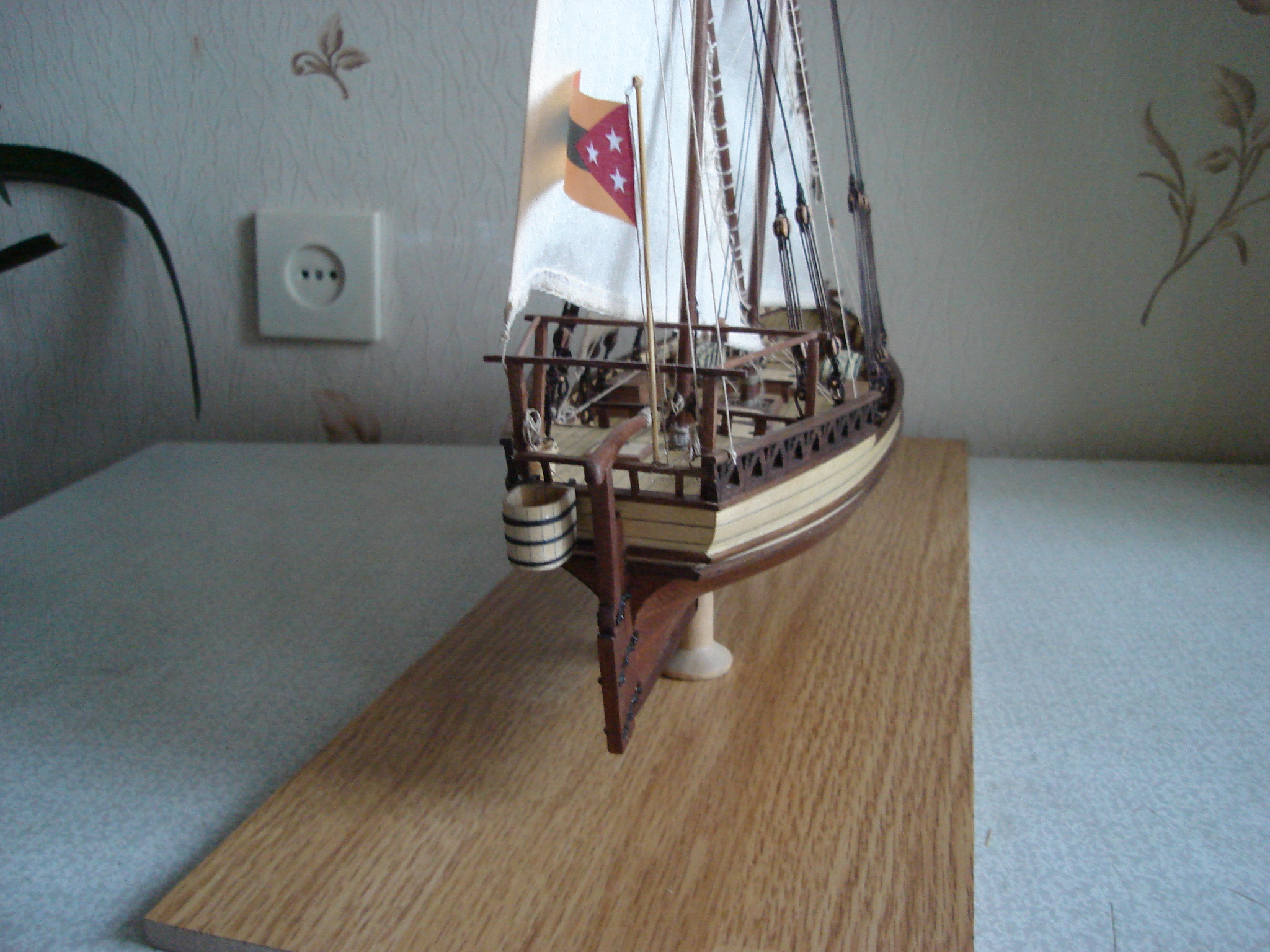

В соответствии с книгой я переделал стоячий такелаж, паруса, кормовое ограждение, стойки под тент, изменил схему подъема якоря, изменил схему подъема и опускания рю (реев), сделал погиб палубы, увеличил площадь паруса грот мачты. Деталировка практически вся переделана, добавлены люки и гальюн. Гвоздевать корпус ввиду нехватки времени не стал, да и вряд ли это украсило бы модель (см. модели «Султана» в галереи).
Пользовался также книгами Марквардта, Курти и Хоккеля (расчет канатов и блоков).

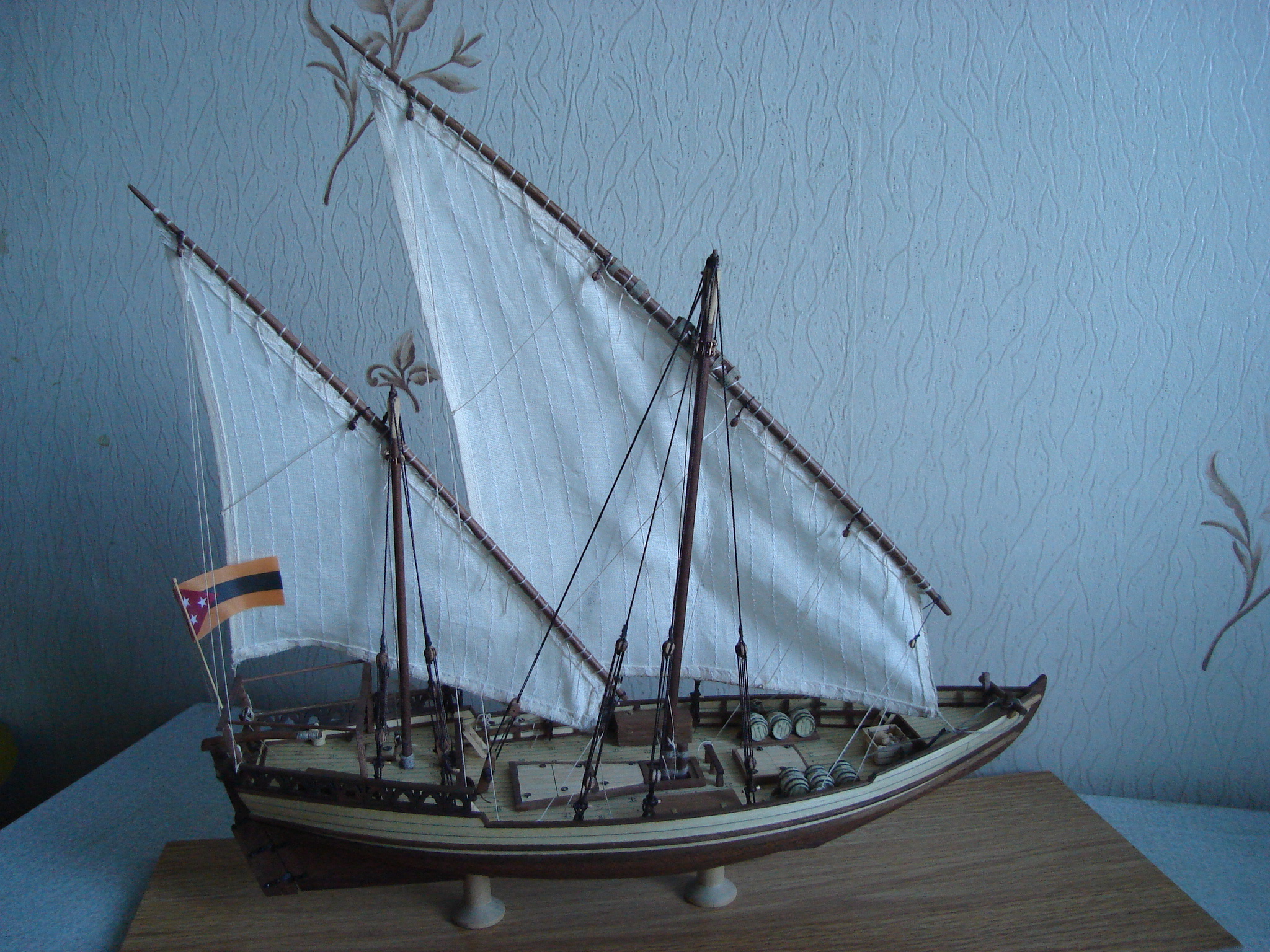

Я считаю, что собранная модель более соответствует собирательному образу арабского судна, чем предложенный вариант фирмы AL. Поэтому я не могу назвать модель «Султан», а просто называю Dhow, как в разговорном обиходе называют арабские суда.
