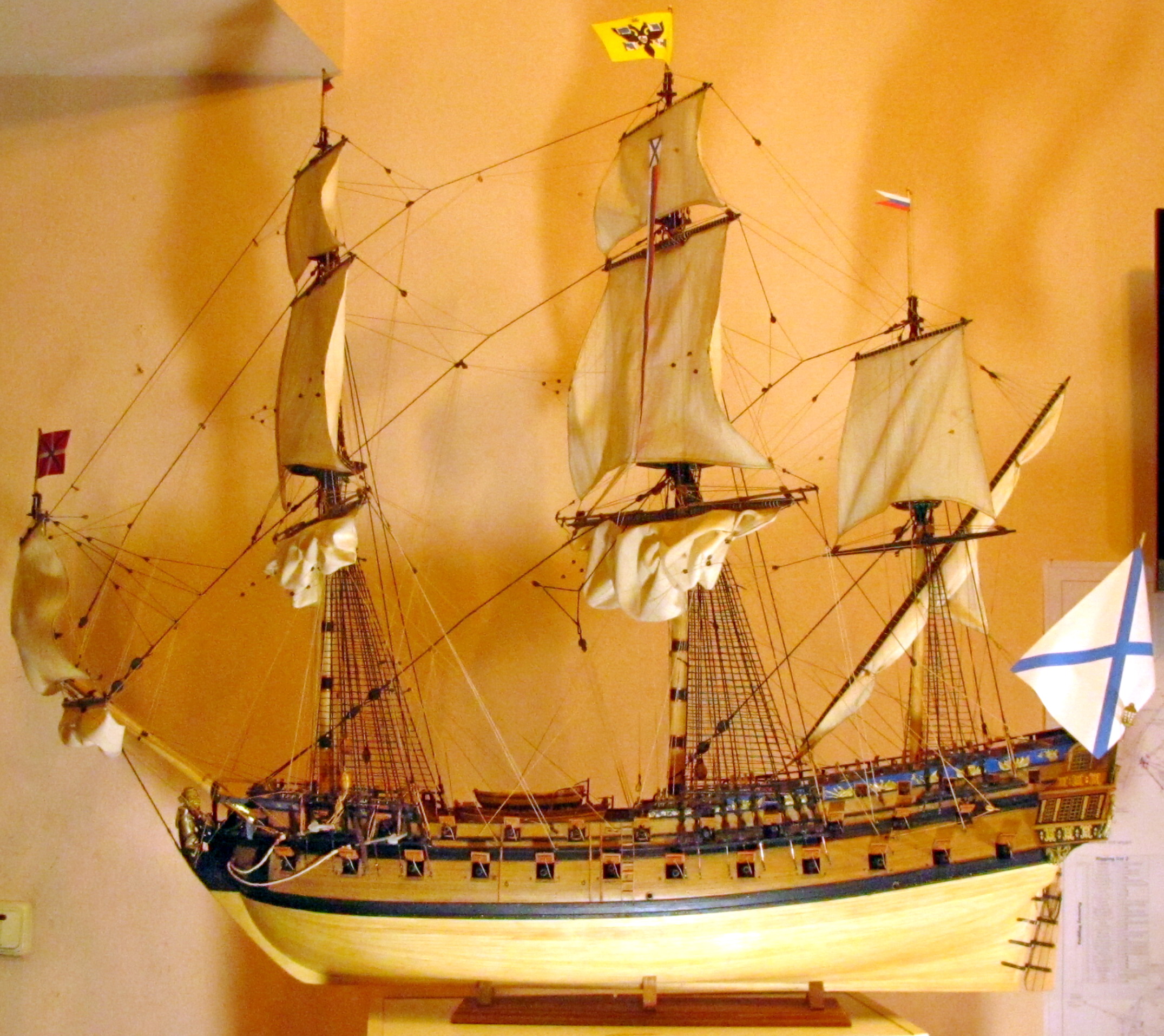

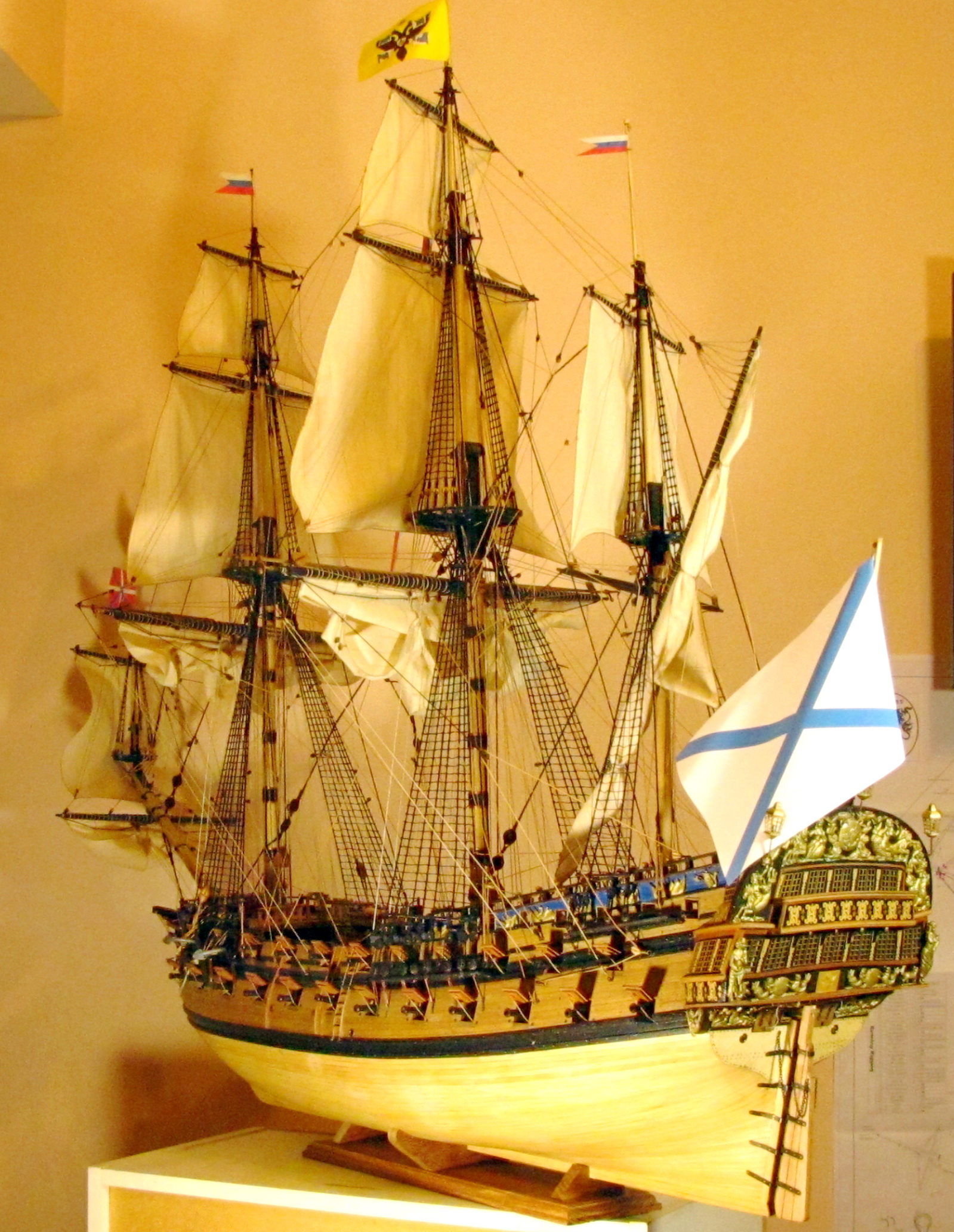

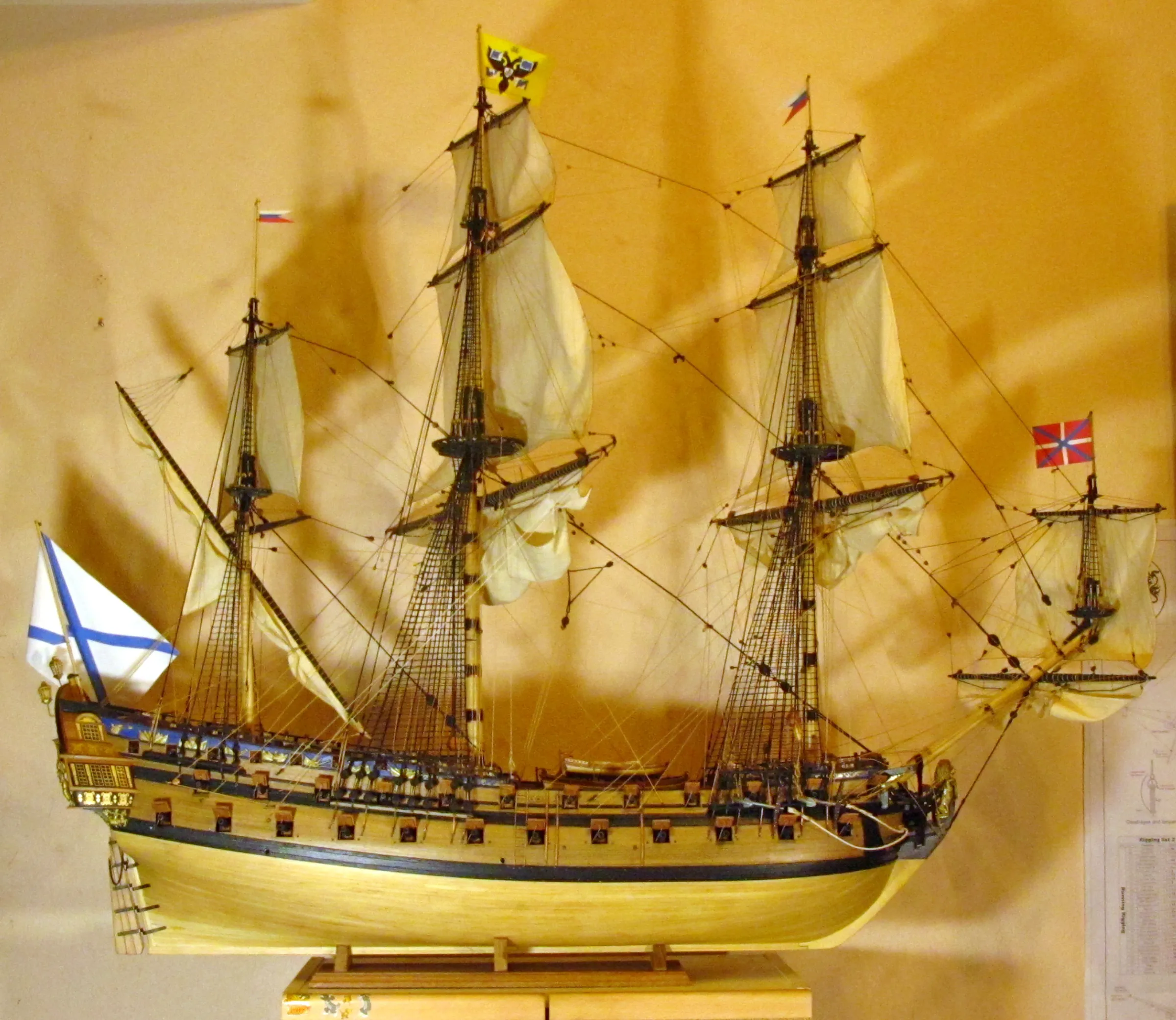

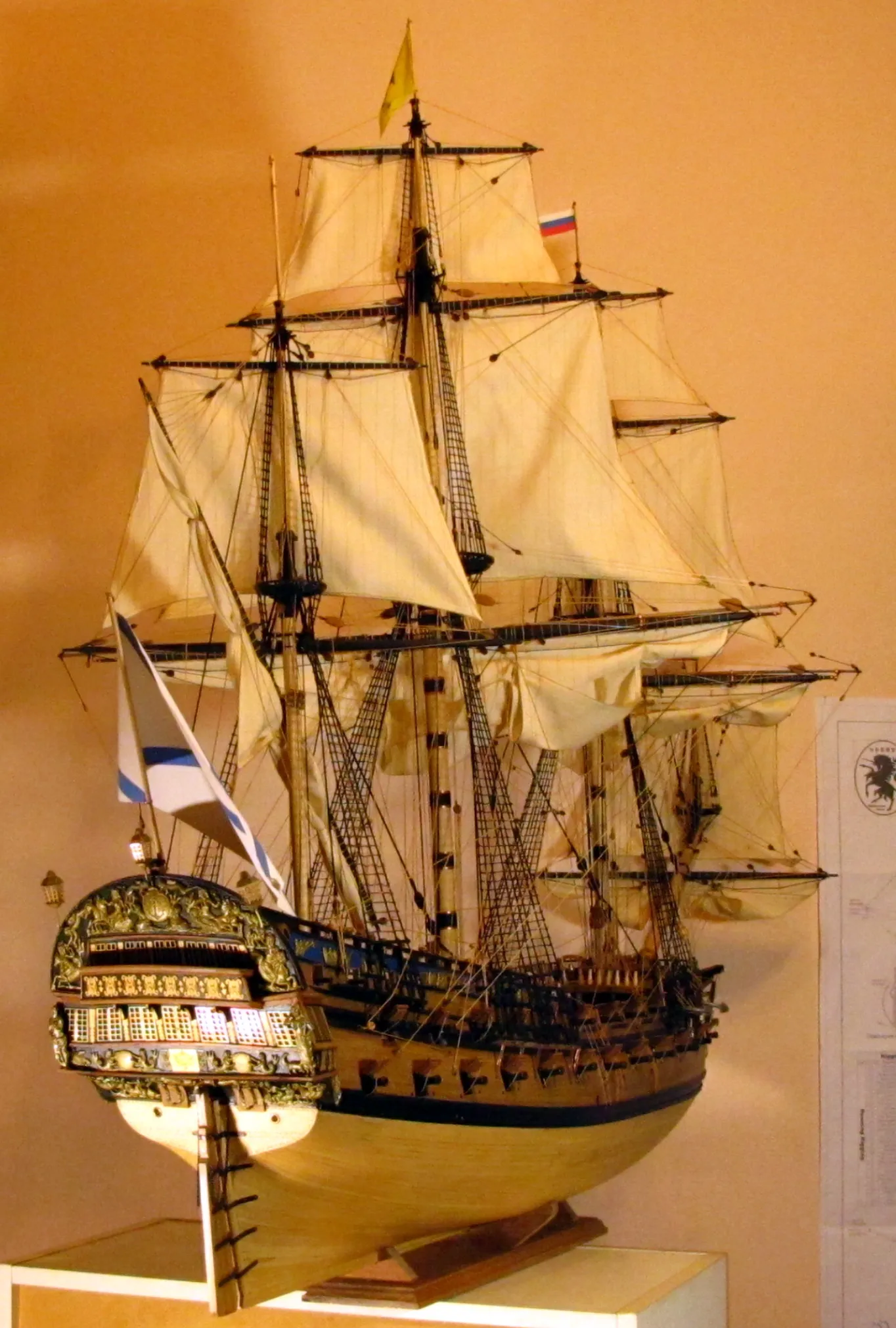

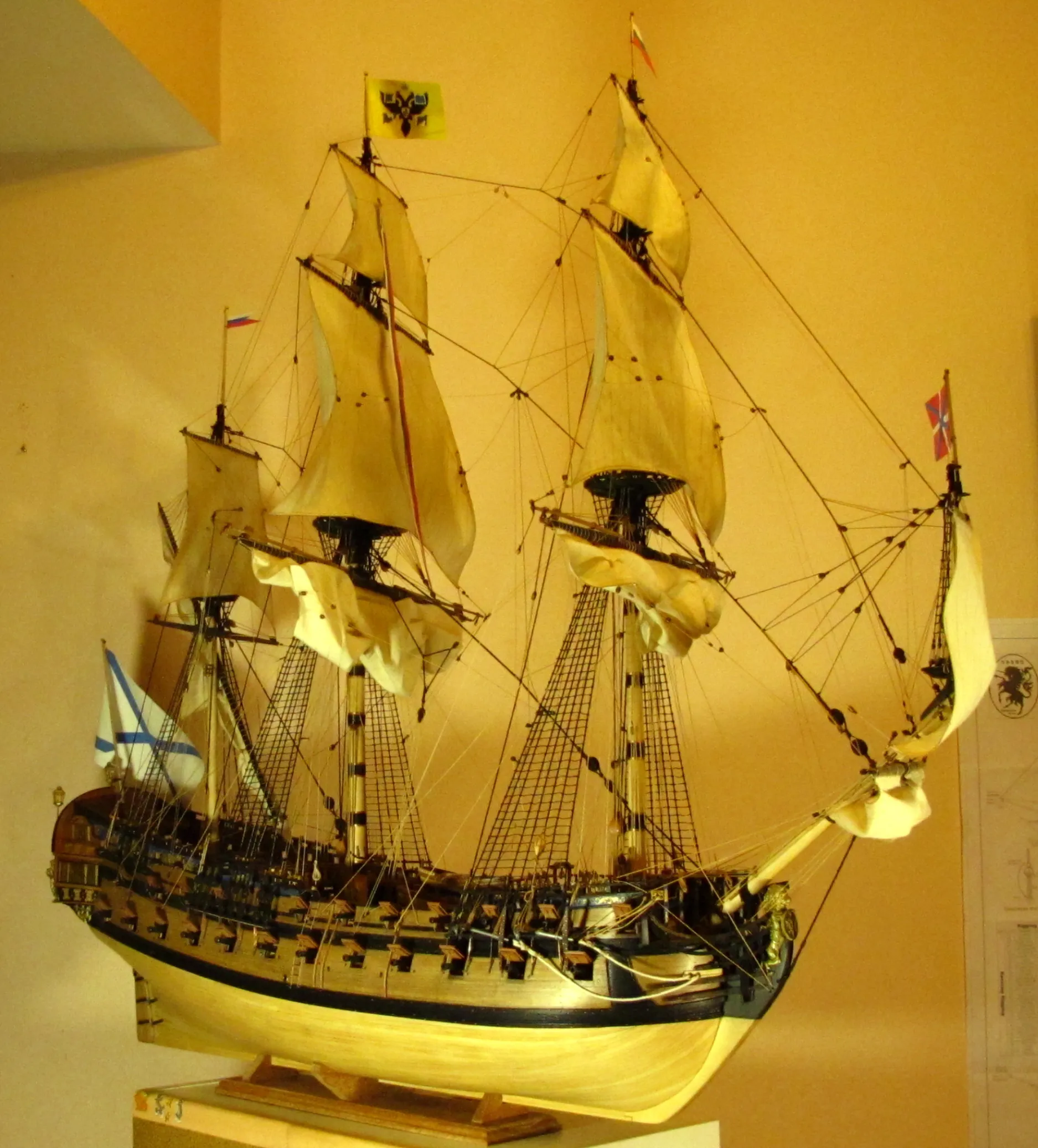

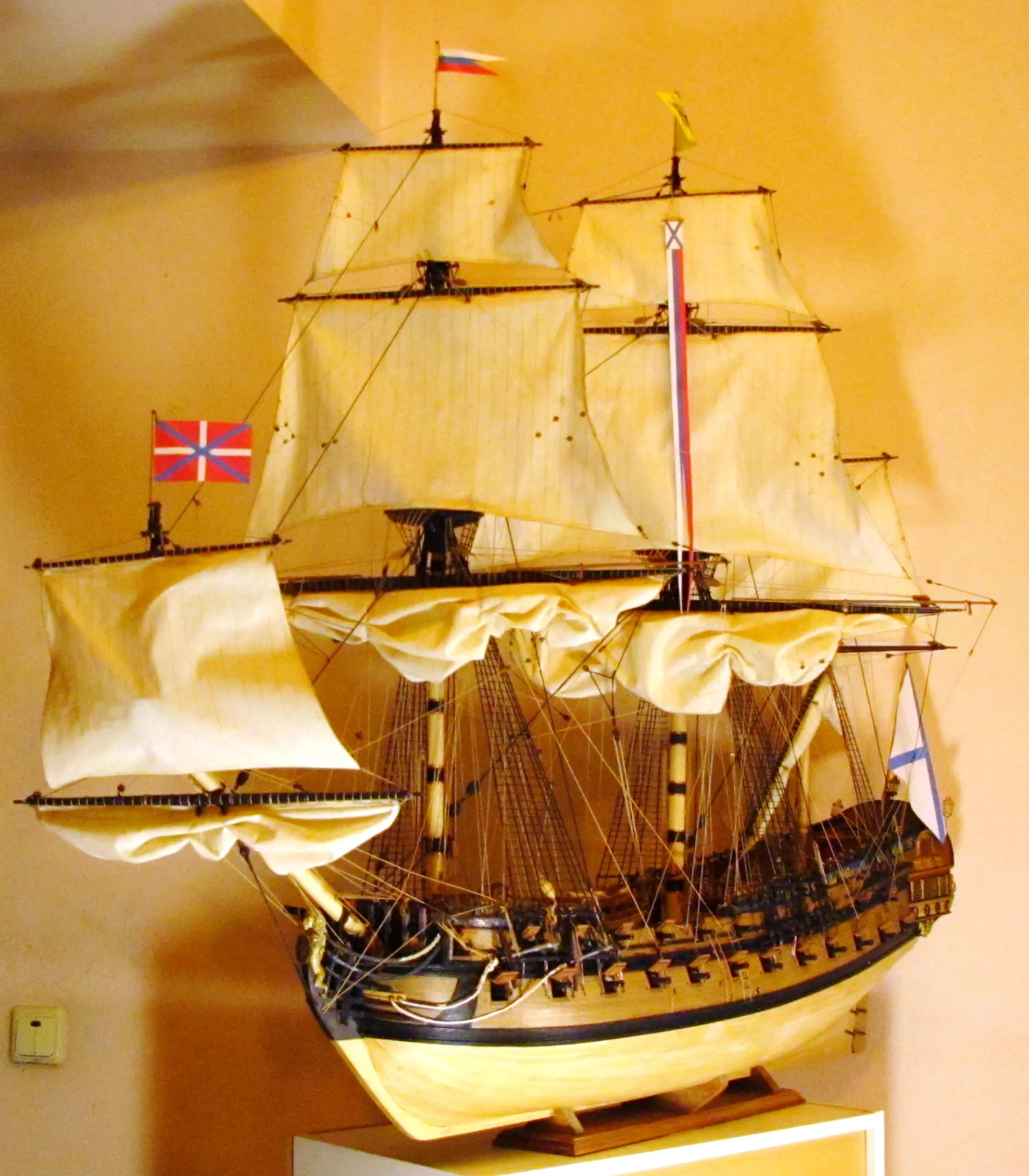

Линейный корабль ИНГЕРМАНЛАНД. 1715. Россия. Китайская фирма.(Сафонов Геннадий)
Как патриот, пройти мимо этой модели просто не имел права.
Обидно,конечно, что набор изготовлен китайцами, а чертежи, которыми пользовался разработал поляк A.Rosinski.
Почти все изделия из набора пошли в дело.
Из существенных переделок отмечу:

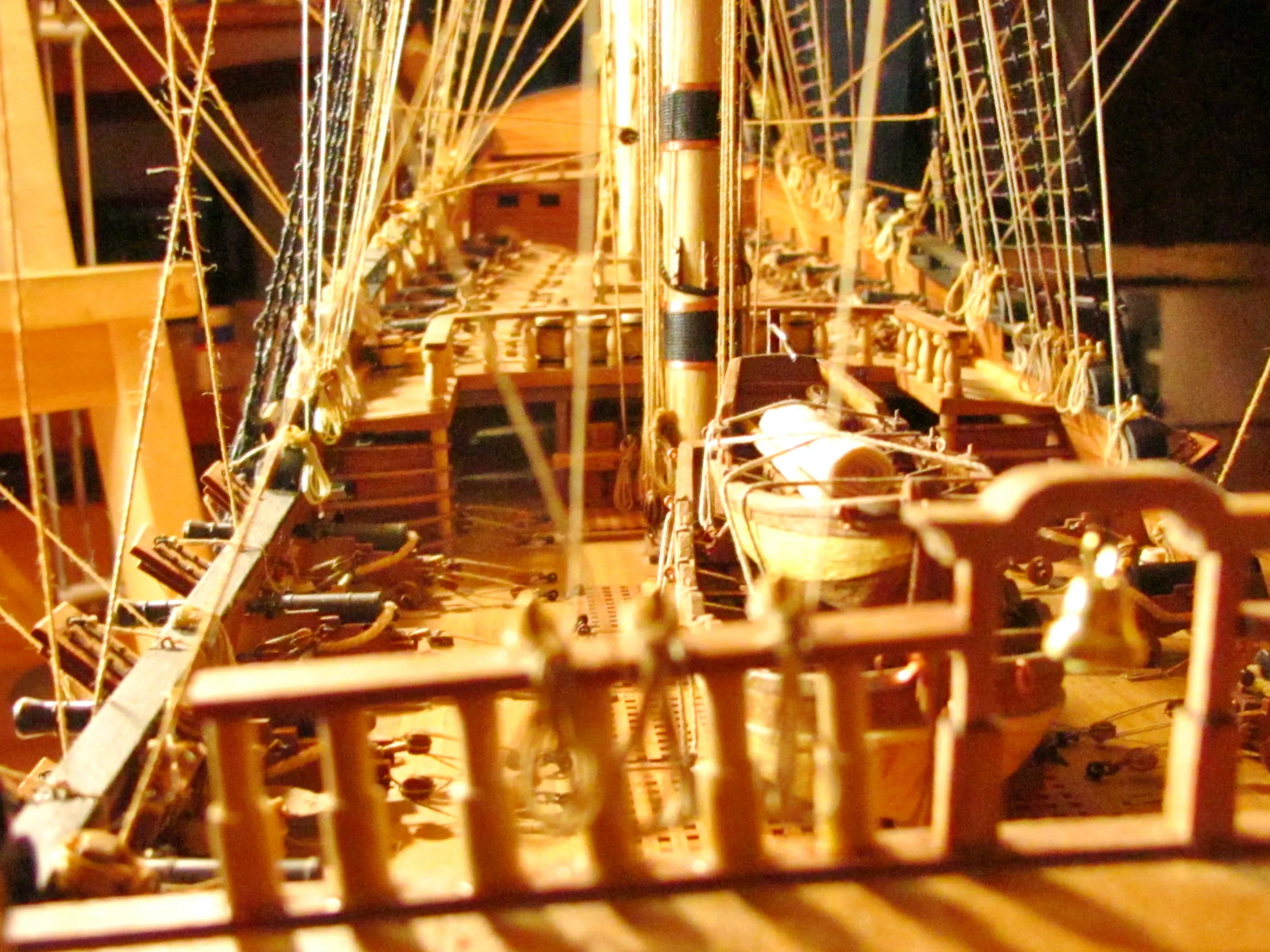

1. Расположение орудийной палубы в наборе ( а она , кроме того, служит для усиления жесткости каркаса) абсолютно не соответствует чертежам. Пришлось делать вырезы в палубе в местах установки пушек и подклеивать участки палубы на нужном уровне. Правда это не видно. Однако...

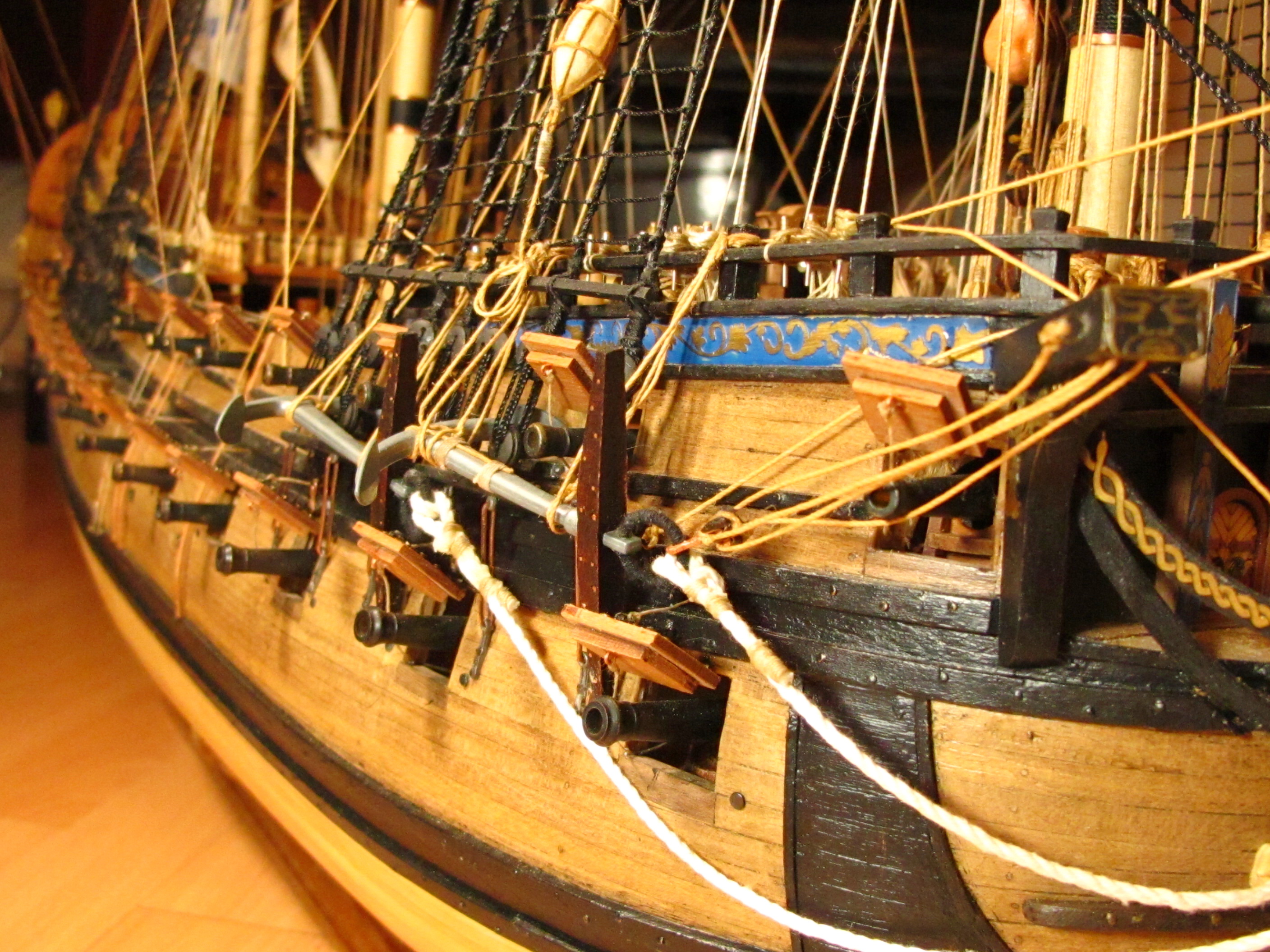

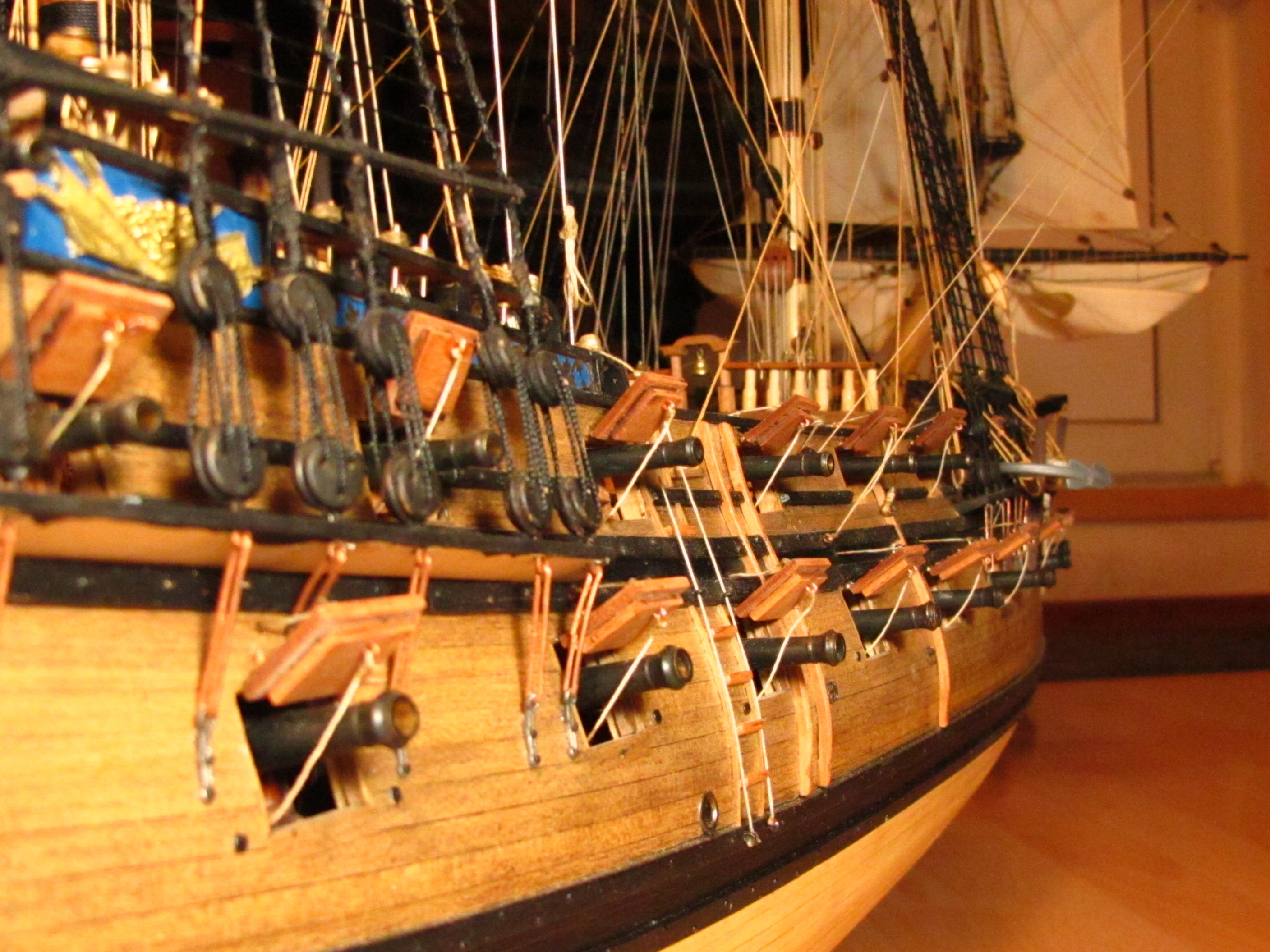

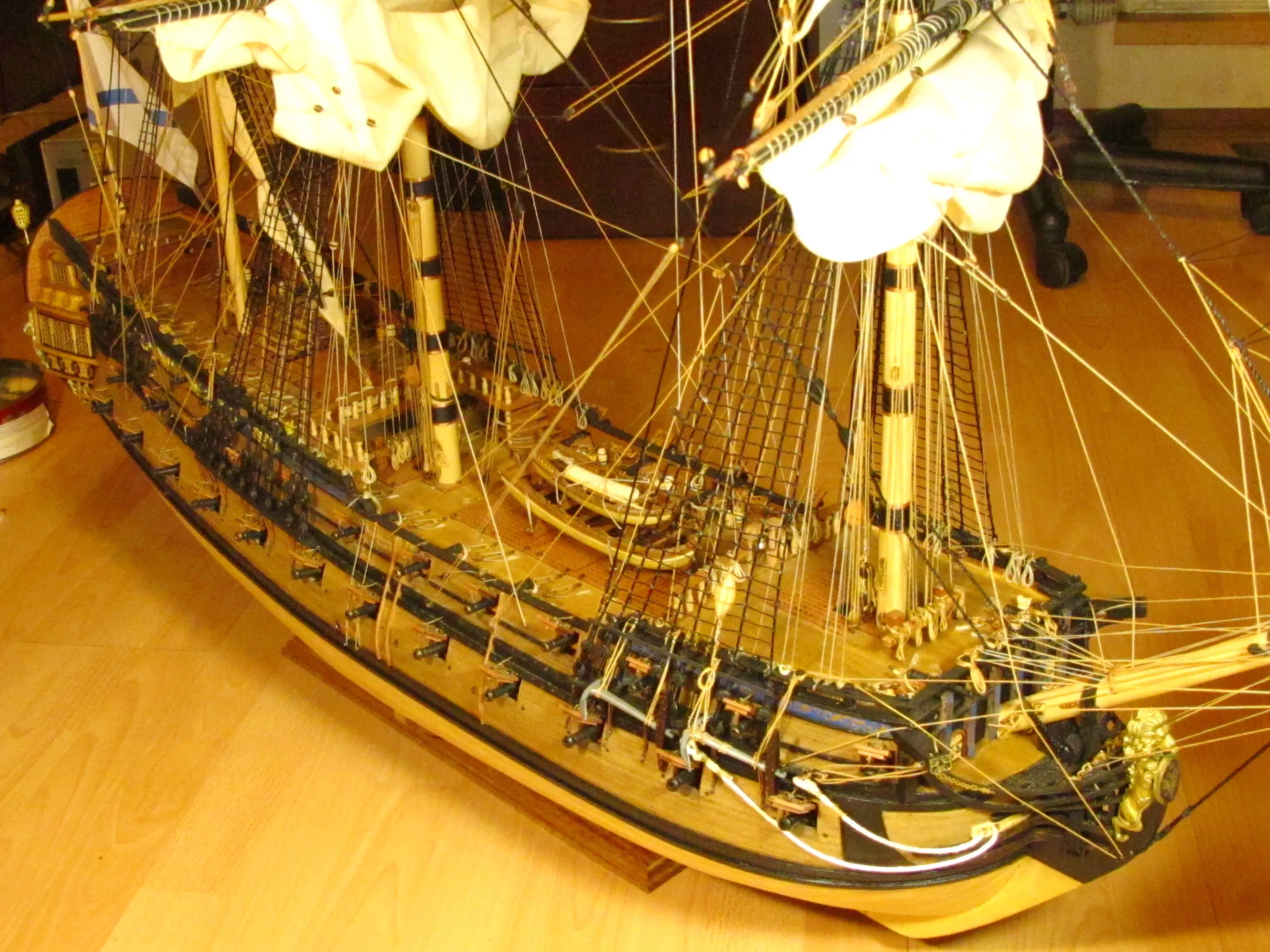

2. В наборе предложено выполнить участки бортов с прорезями для пушечных портов из цельного плоского листа шпона. Изогнуть его в трех плоскостях мне не удалось, поэтому от этого решения я отказался.

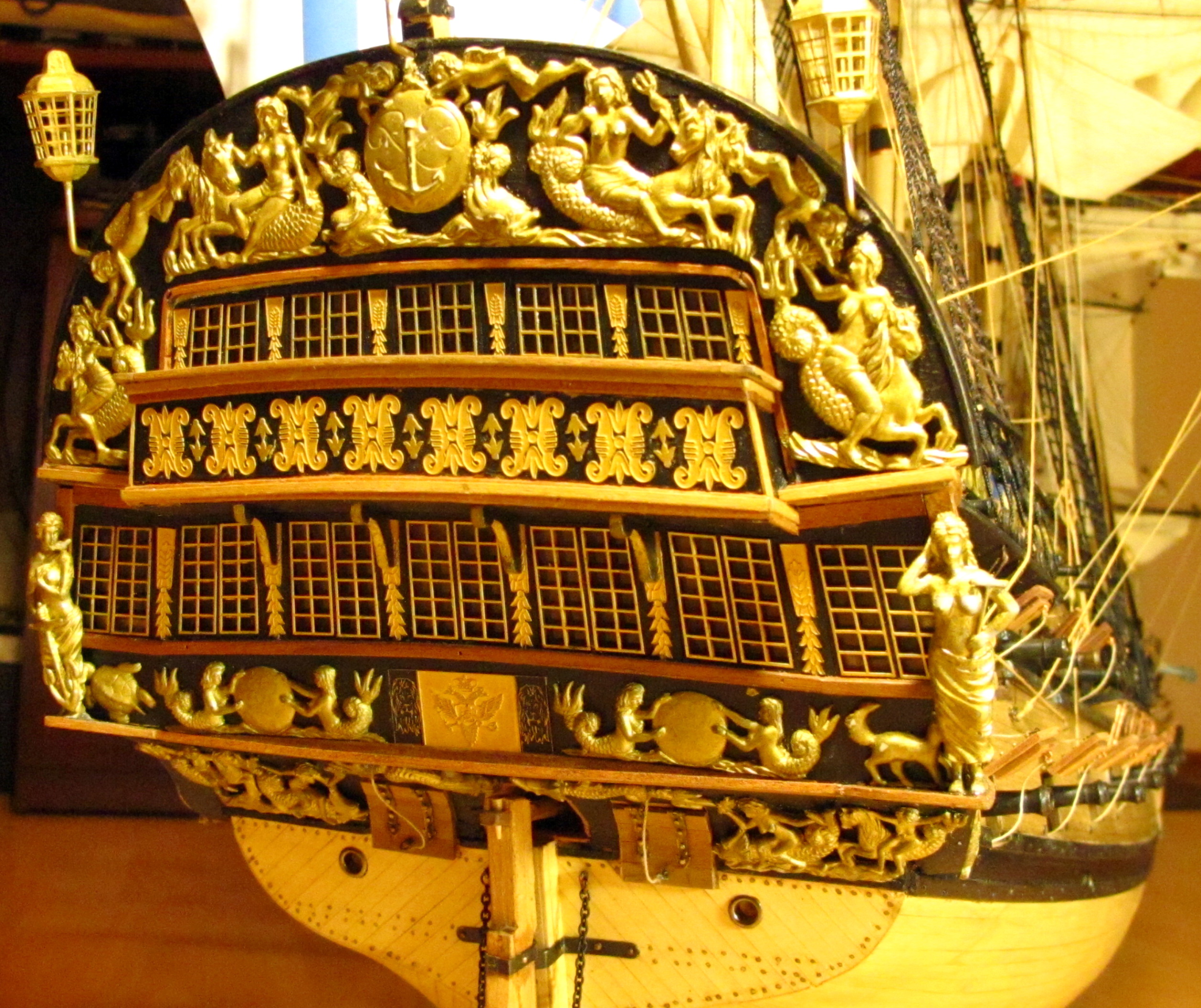

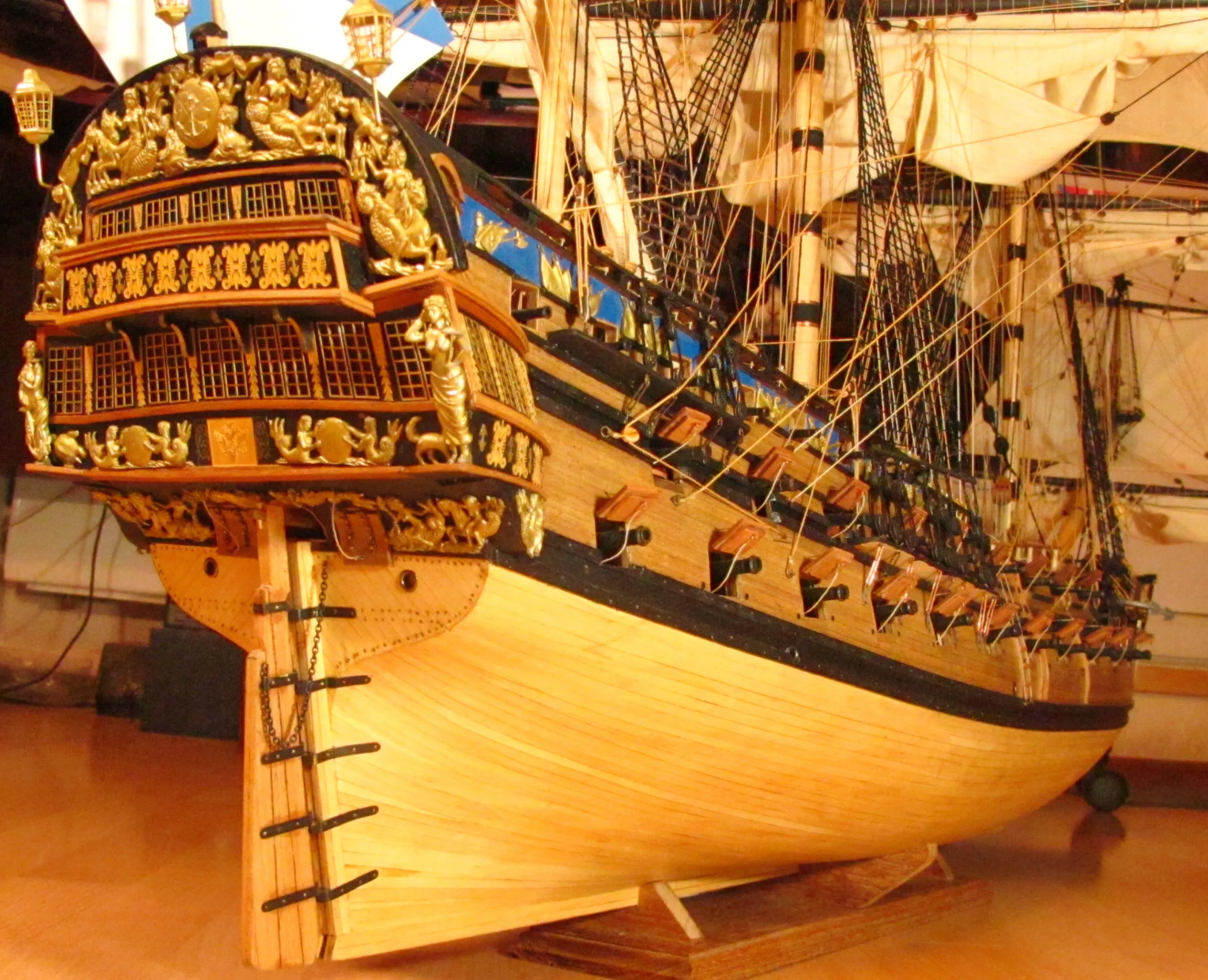

3. Форма кают в районе кормы, выступающих по бортам, не соответствует чертежам. Сделал как надо.
4. Согласно чертежам A. Rosinski, у корабля не было штурвала, а был румпель. Поверил Rosinski.

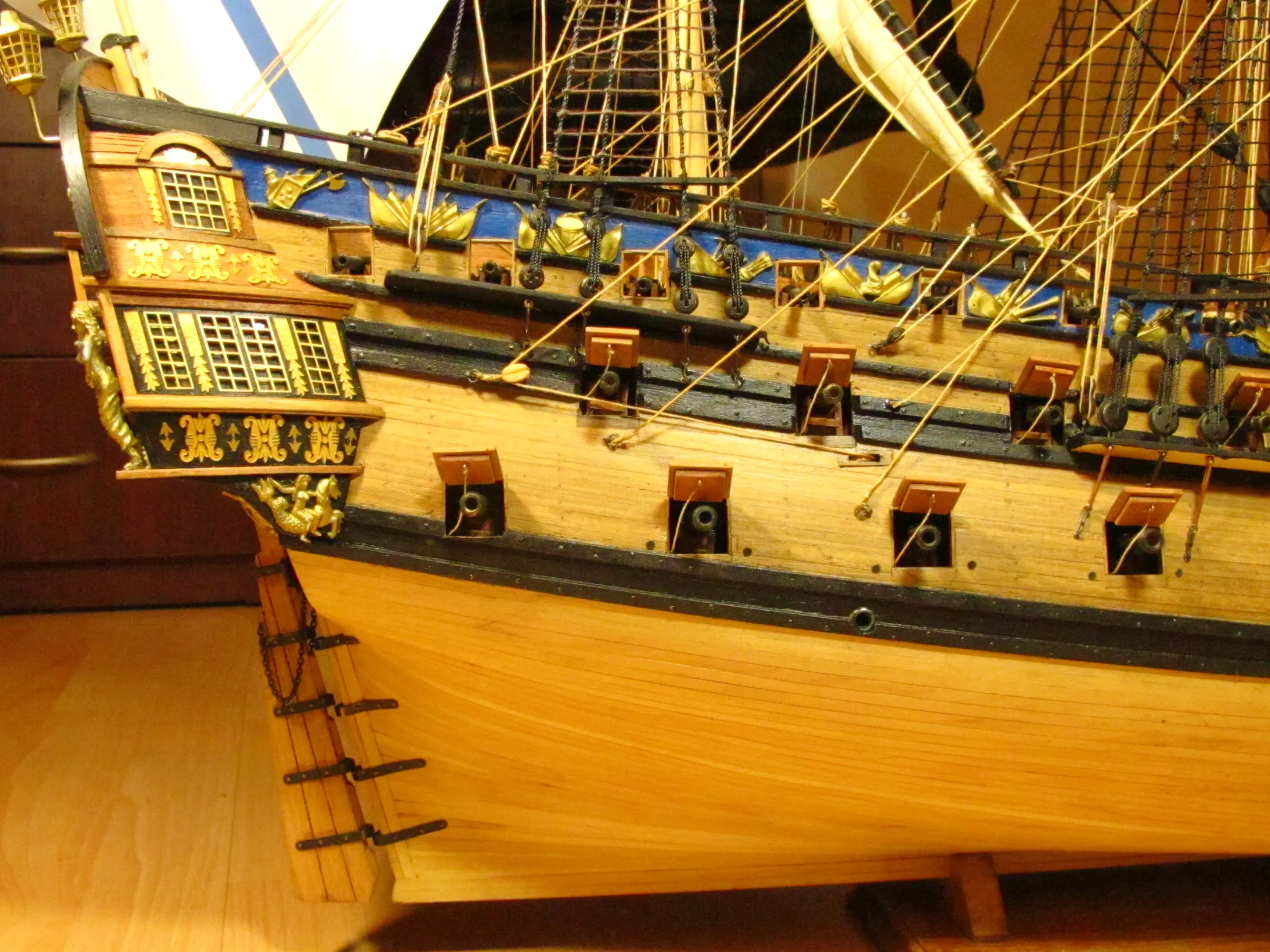

Чистовую обшивку корпуса ниже бархоута выполнял на ПВА методом "приваривания" утюгом. Понравилось.
Стволы пушек и все металлические изделия чернил хим. составом Brass Black и полировал.

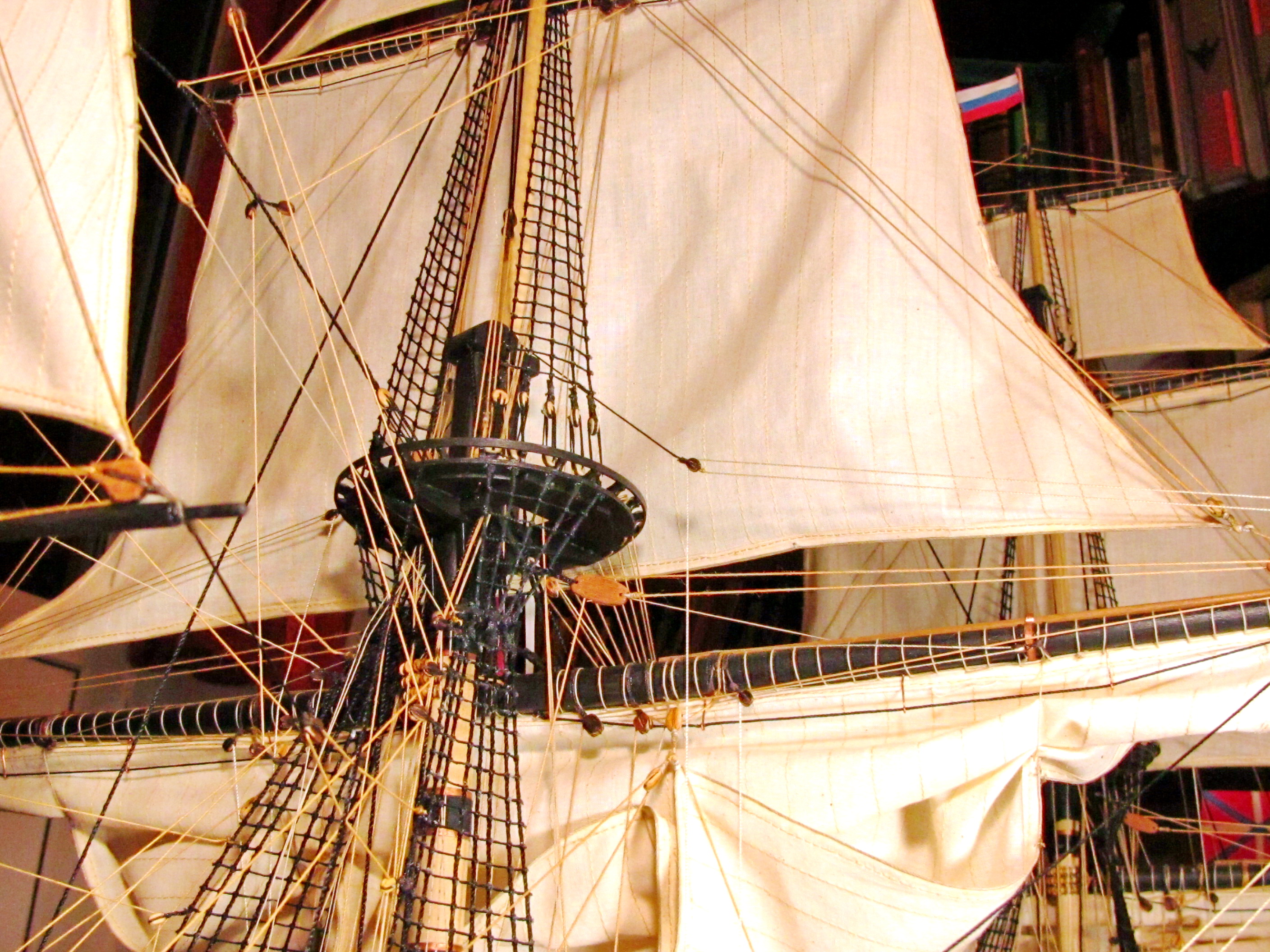

В работе использовал Р. Хоккеля, О. Курти, К. Марквардта. Рангоут, такелаж и паруса судов XVIII в..
