Apostol Felipe - испанский галеон(Ланге Рустам)

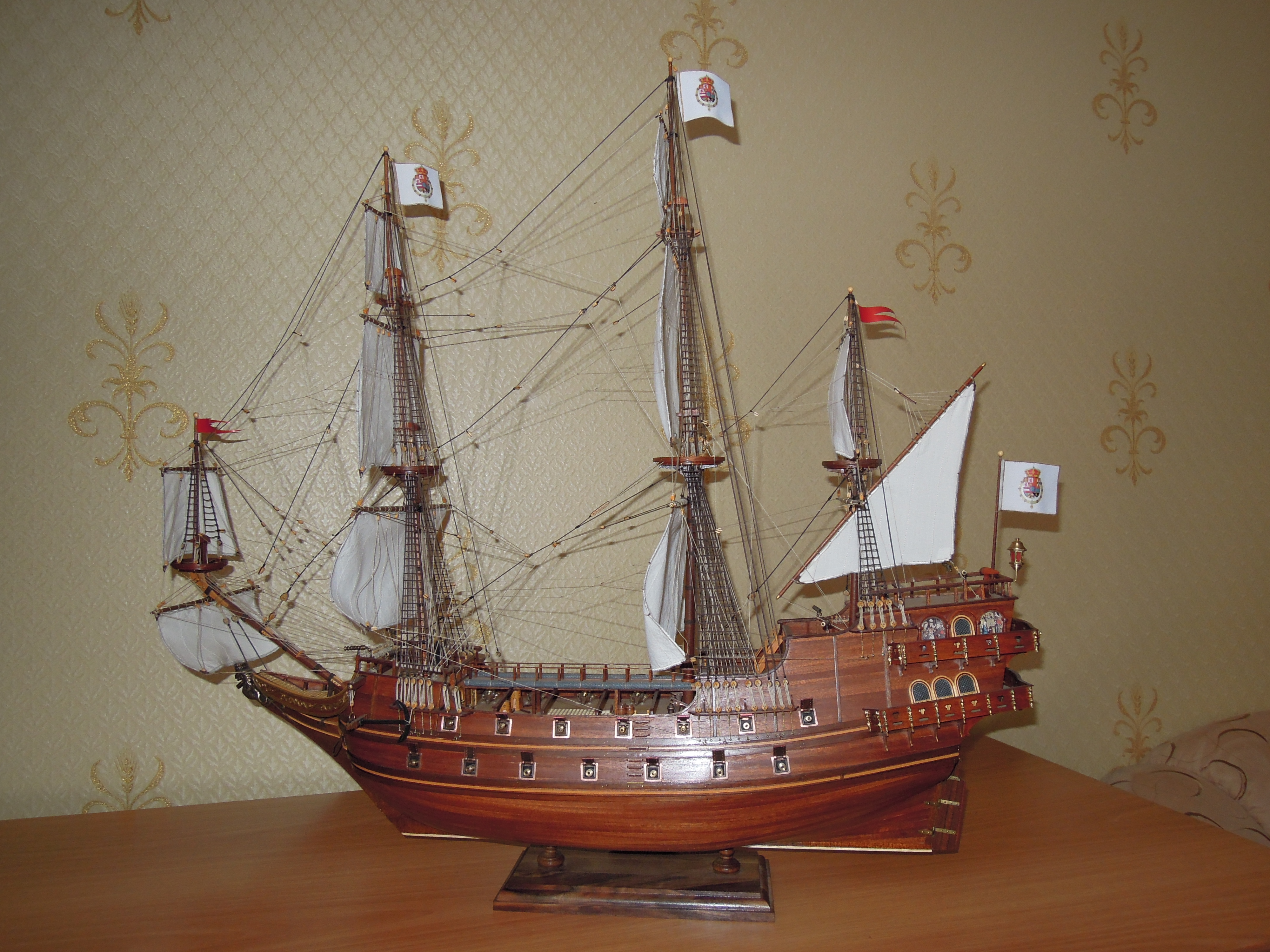

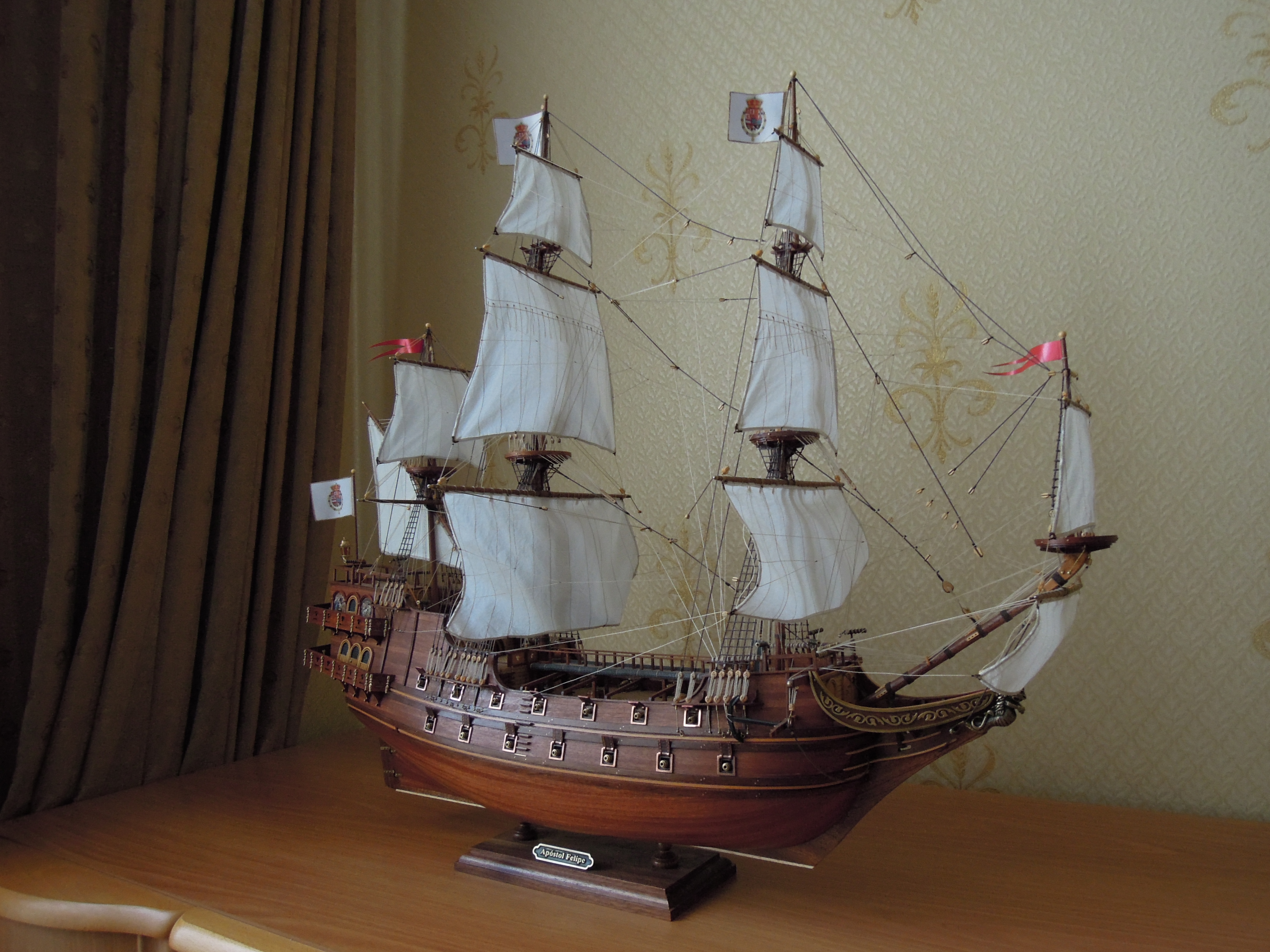

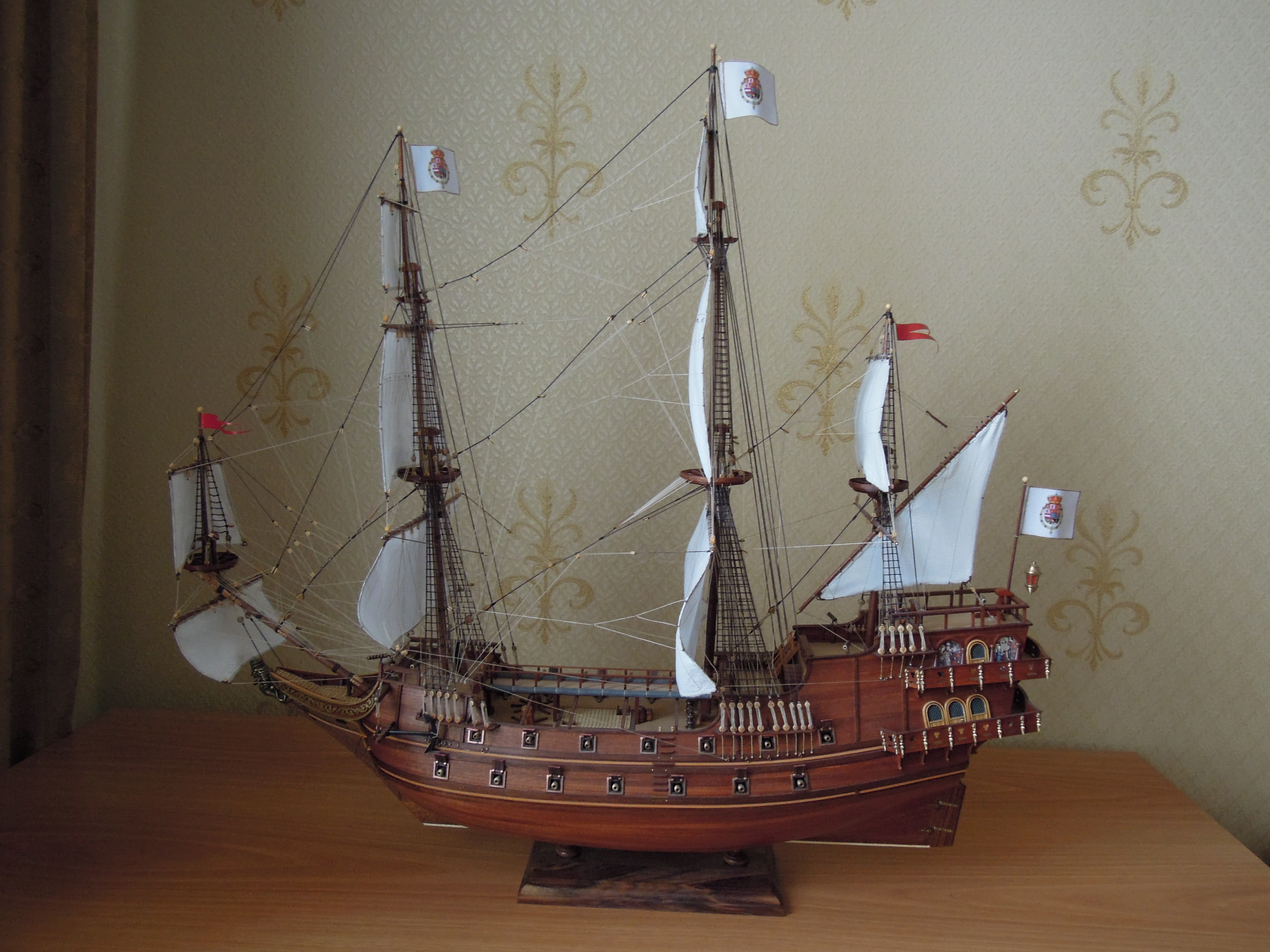

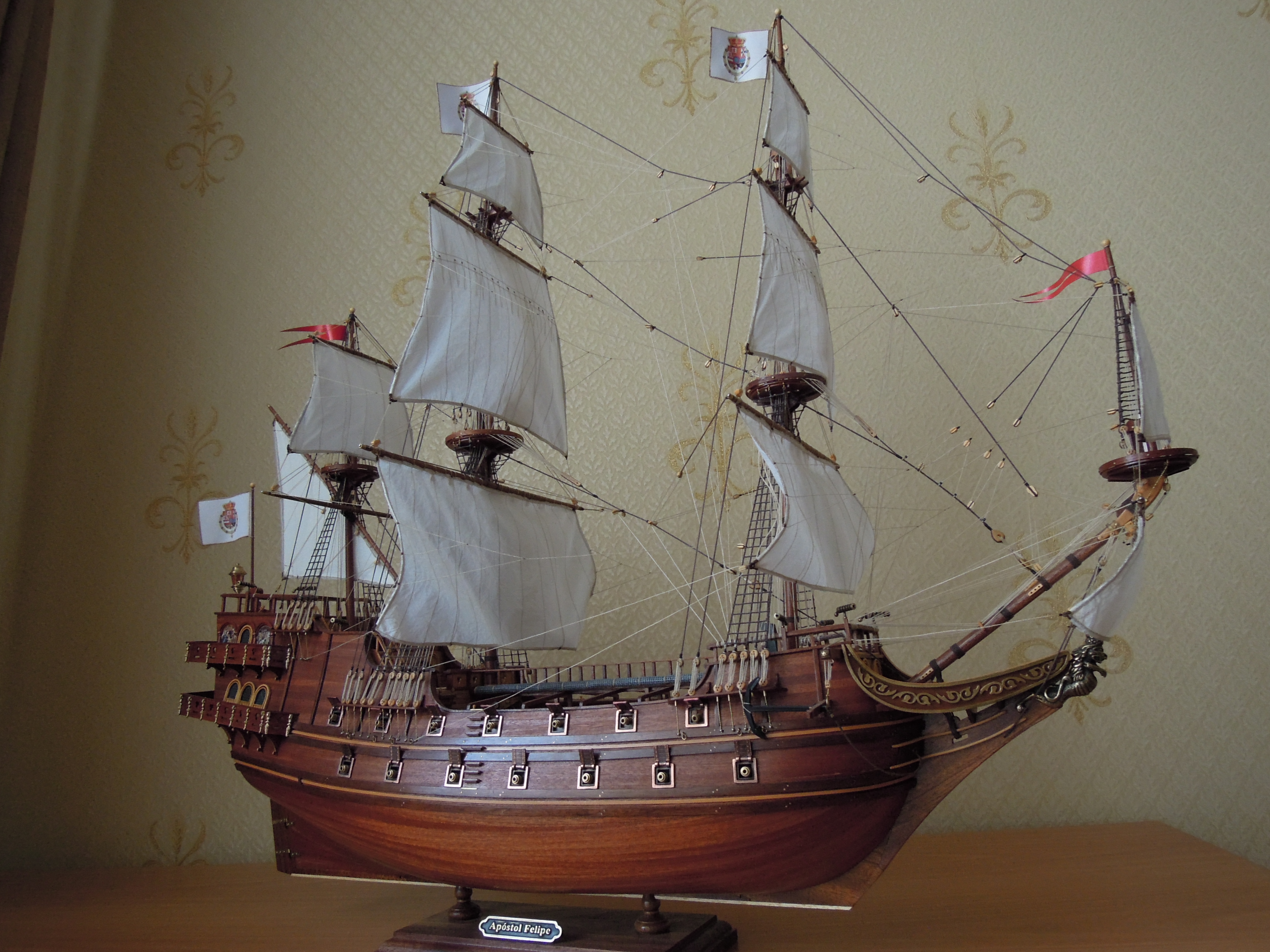

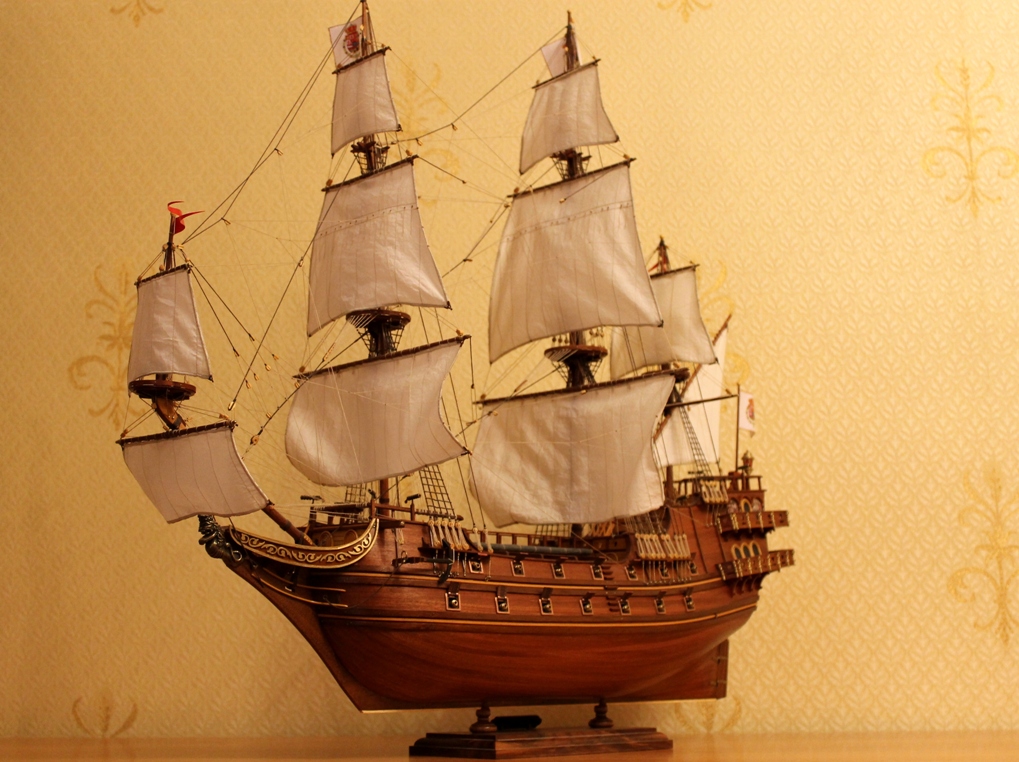

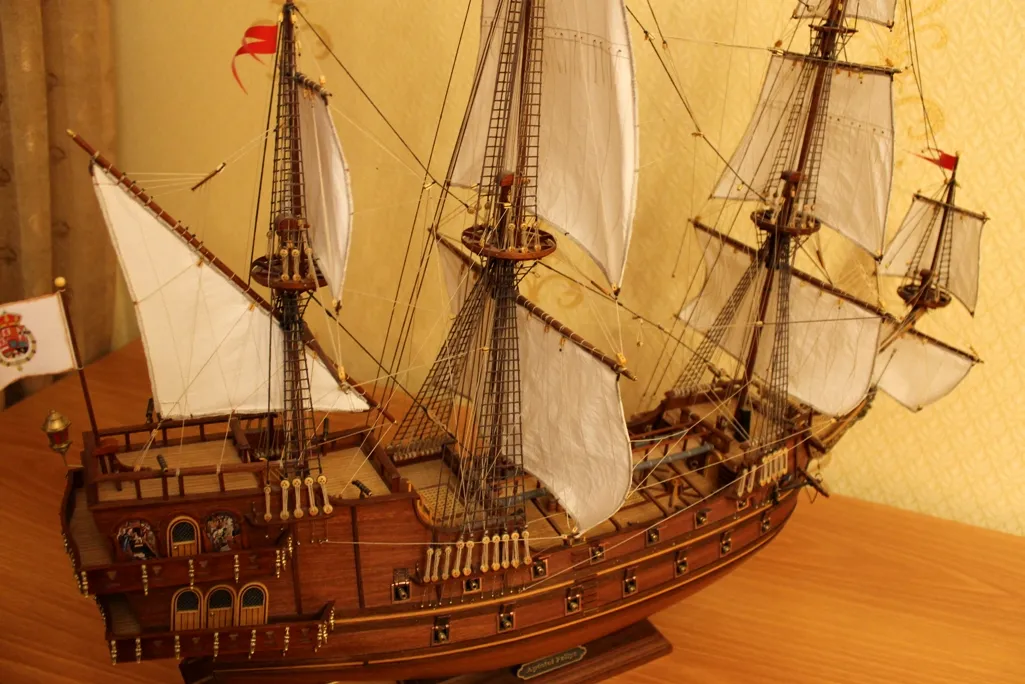

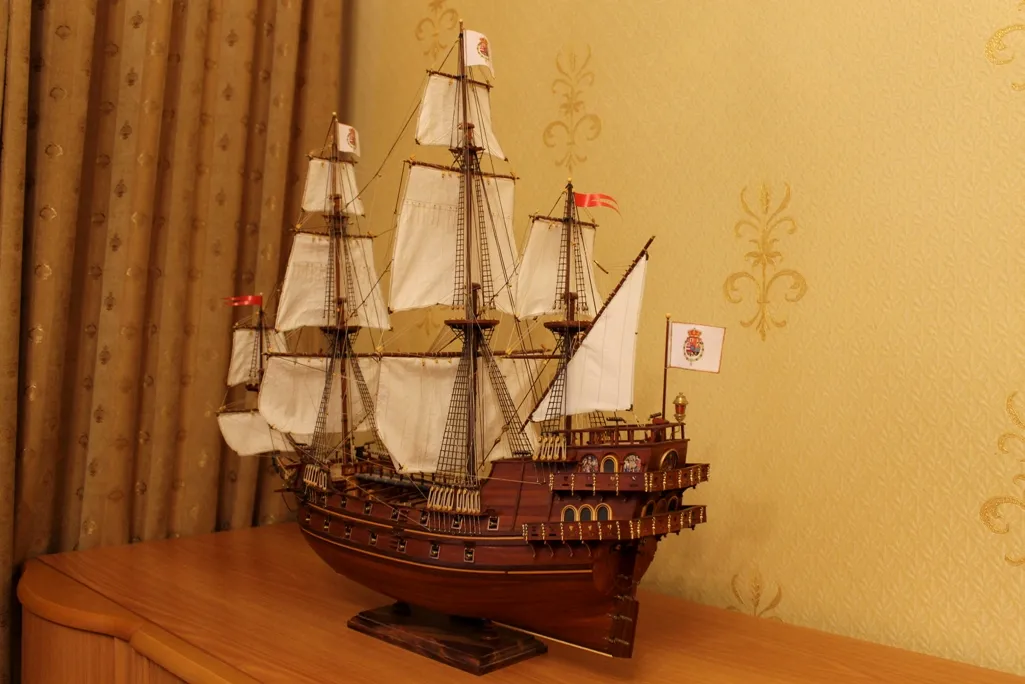

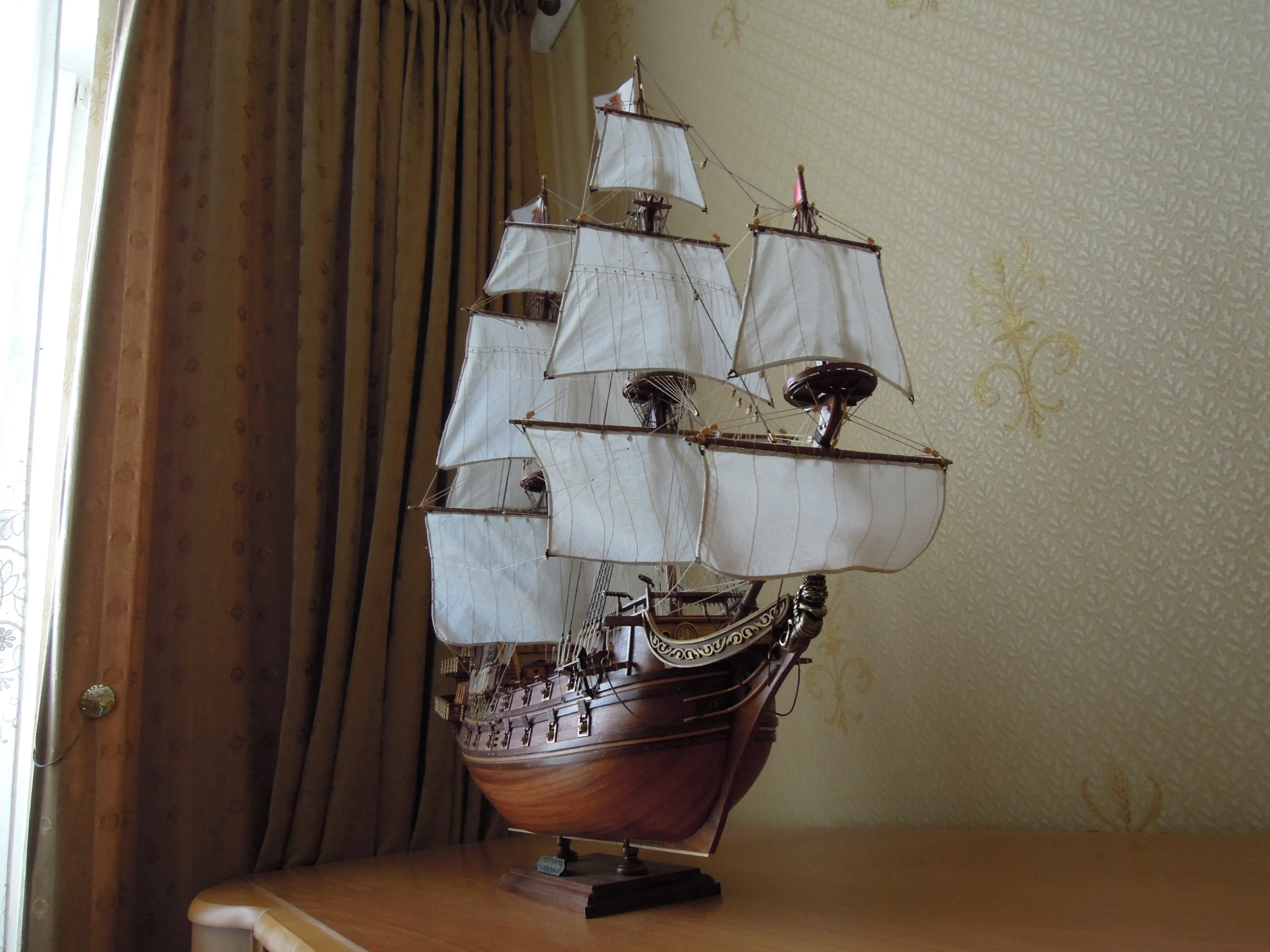

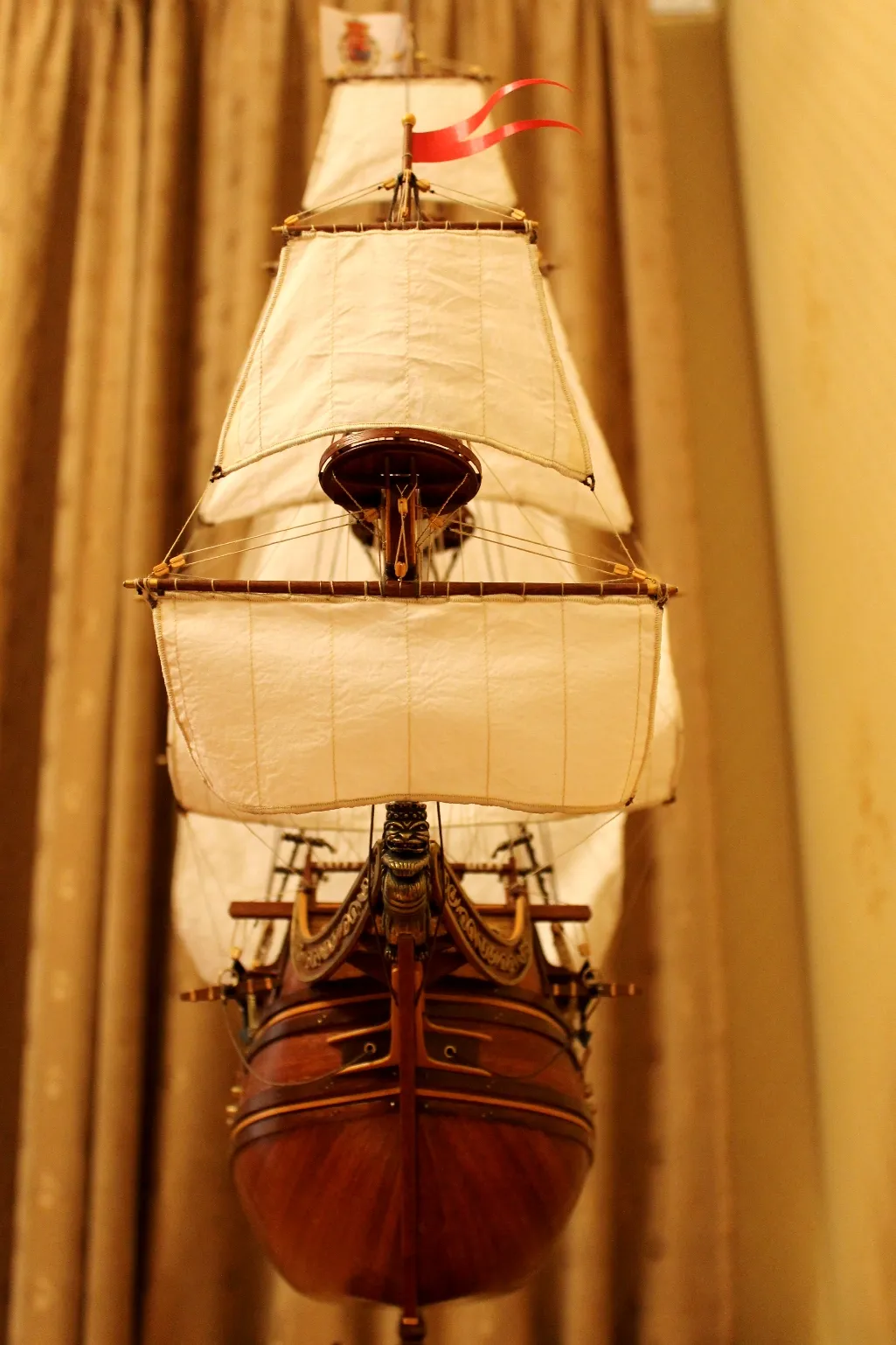

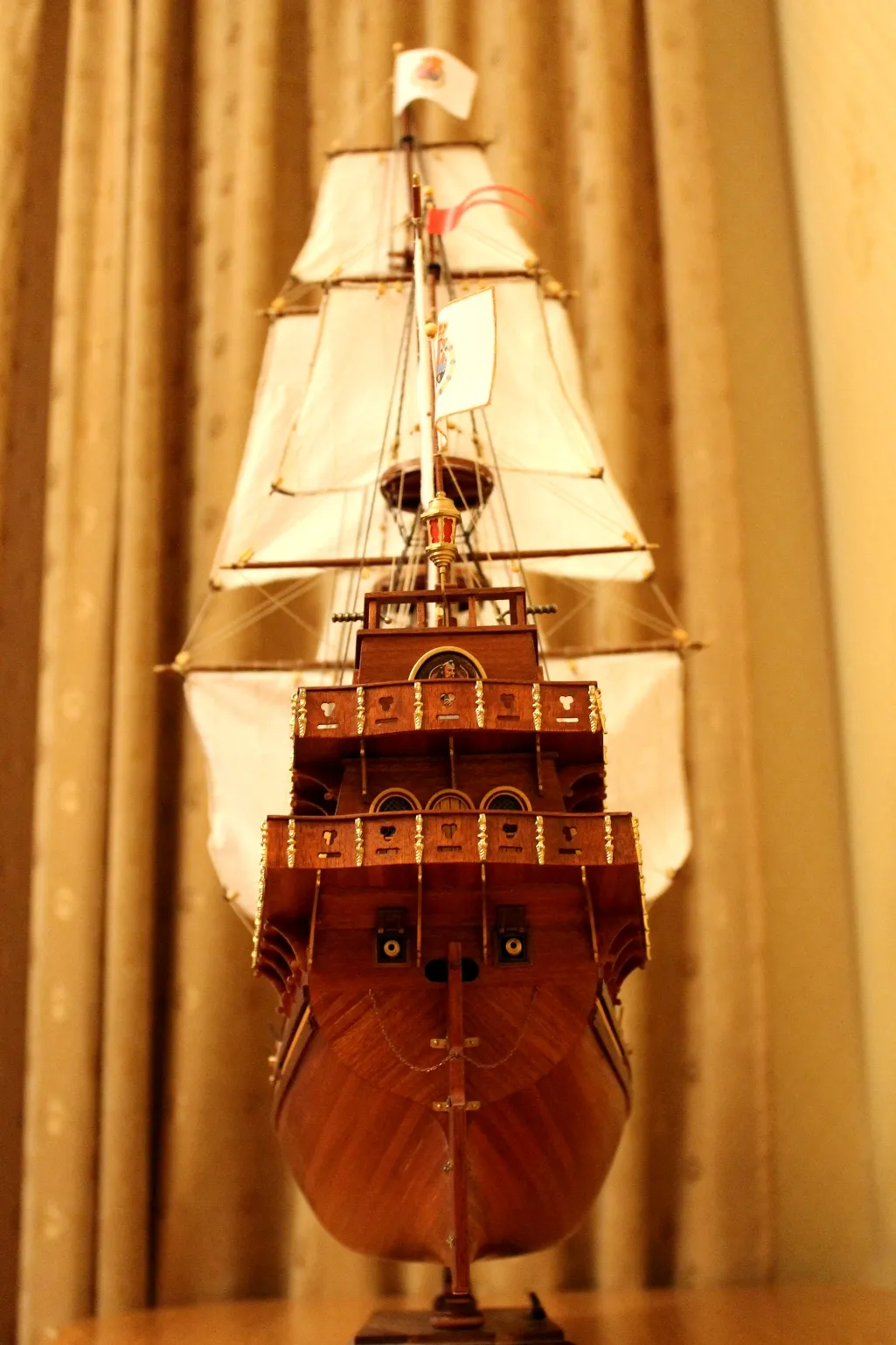

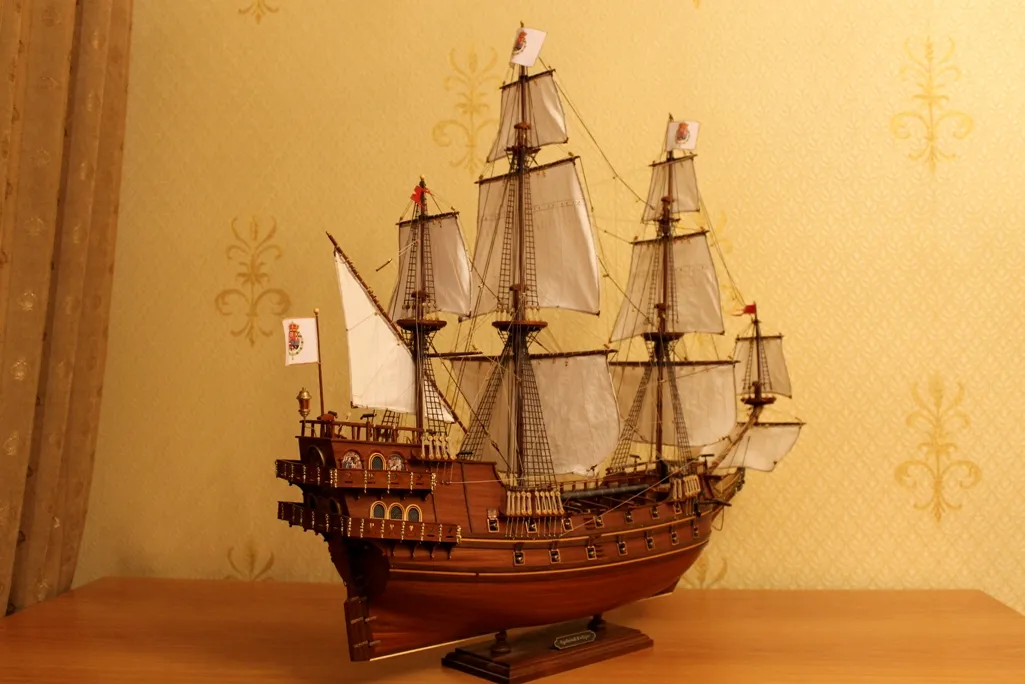

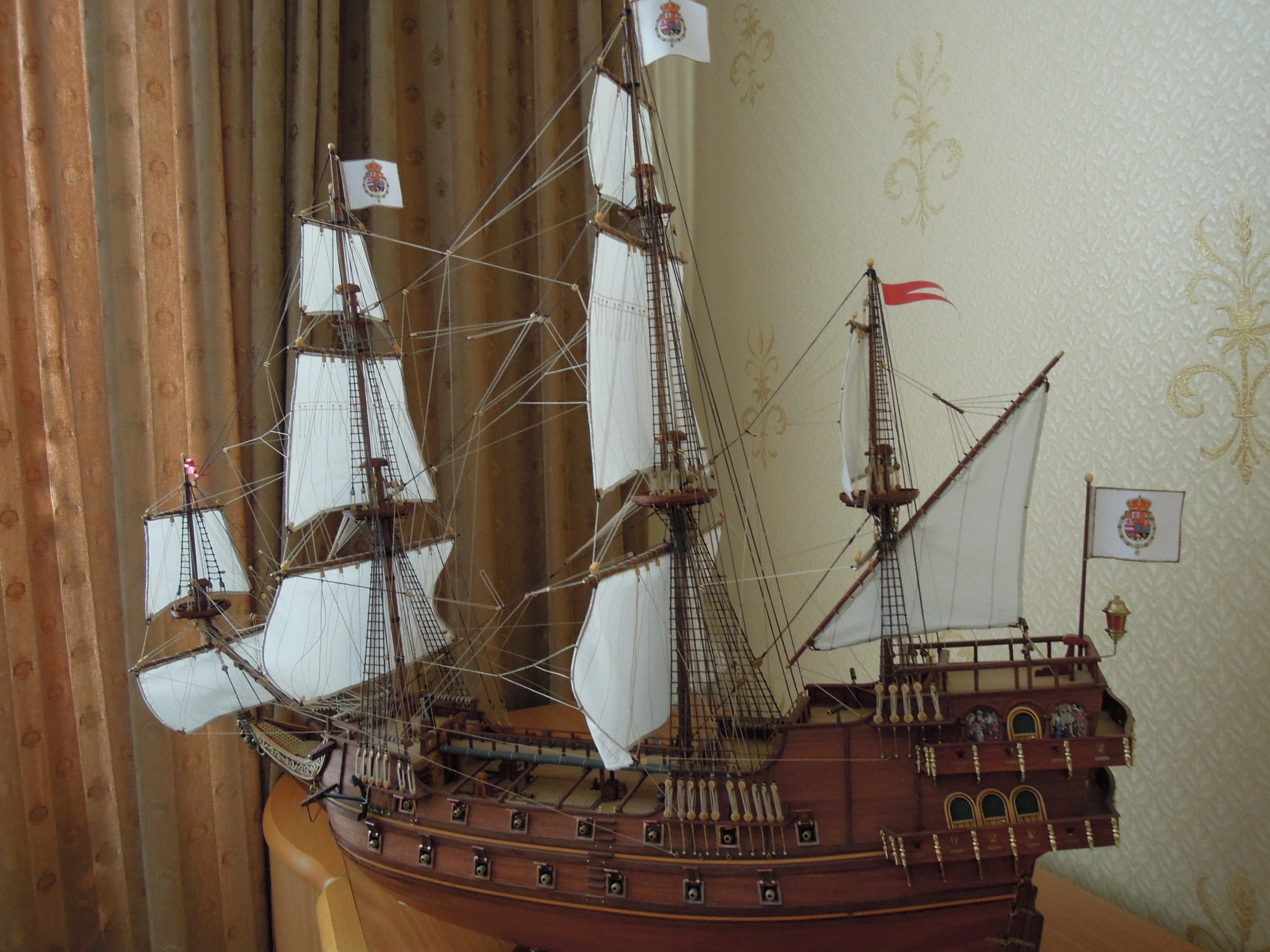

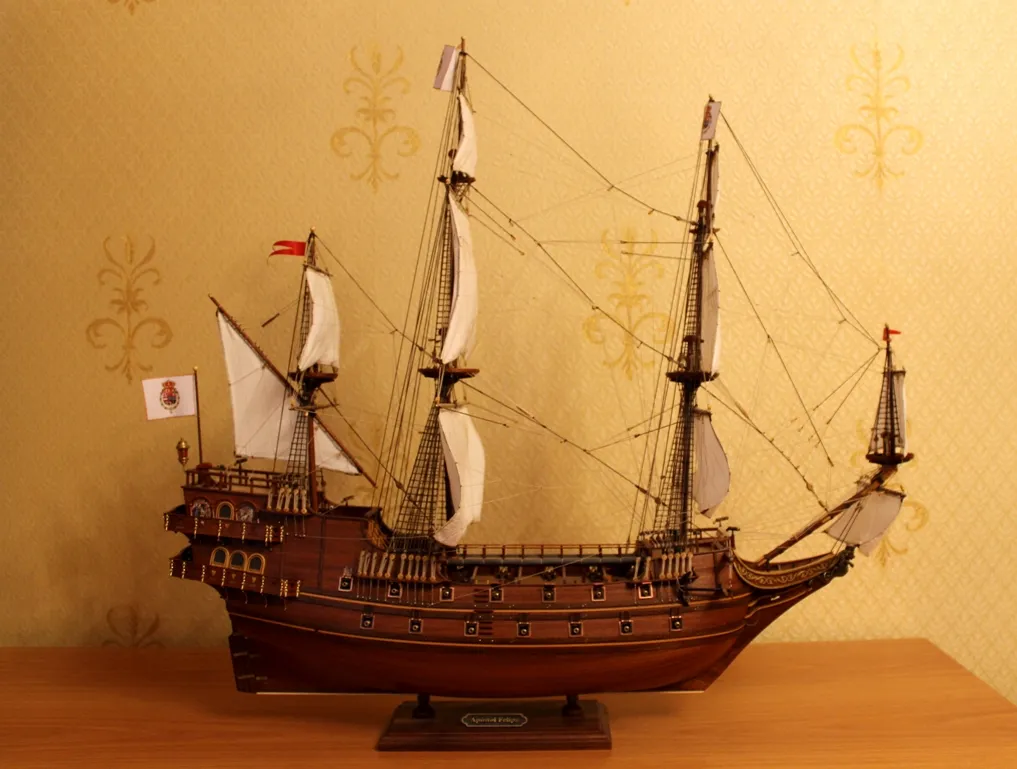

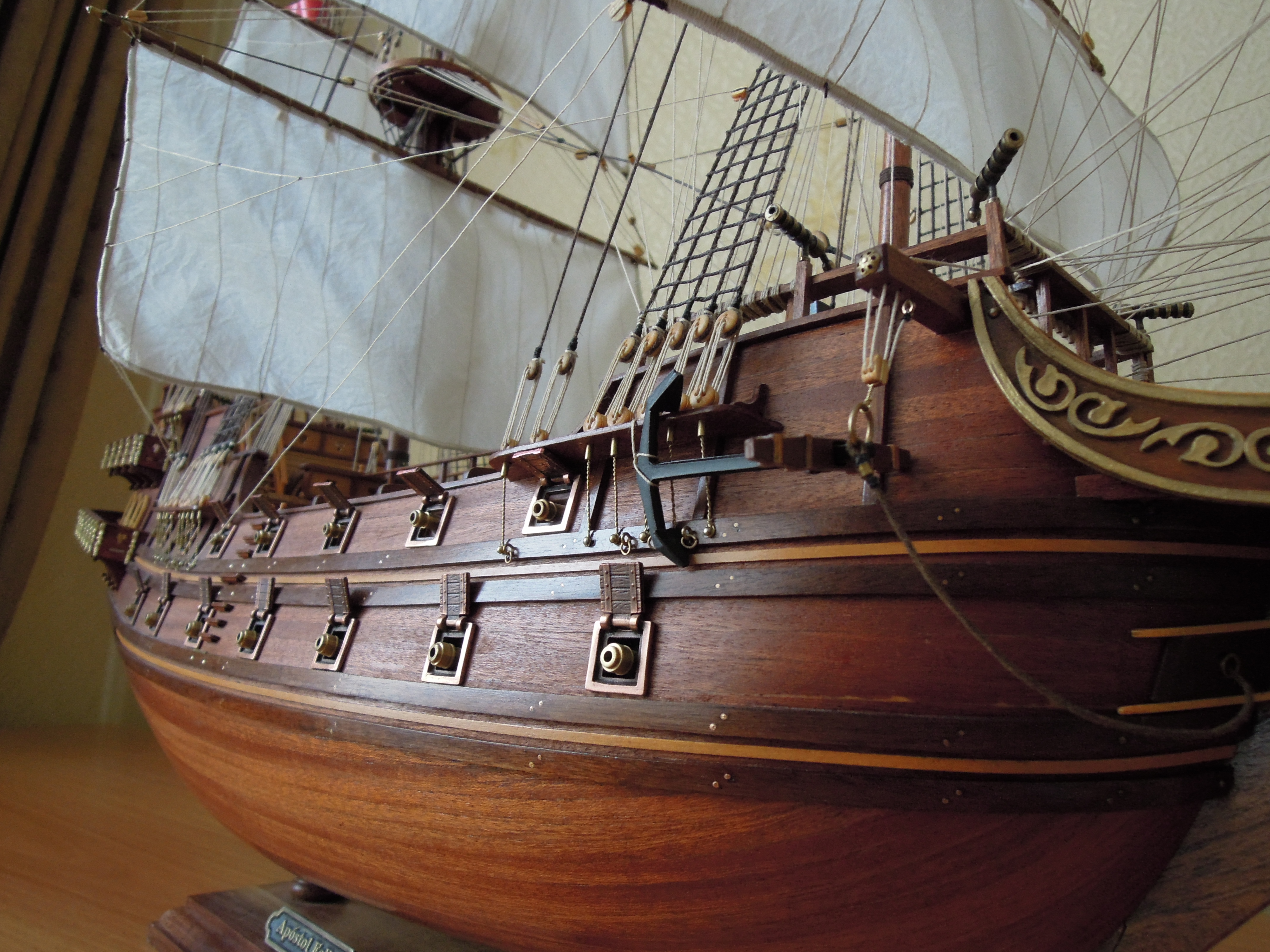

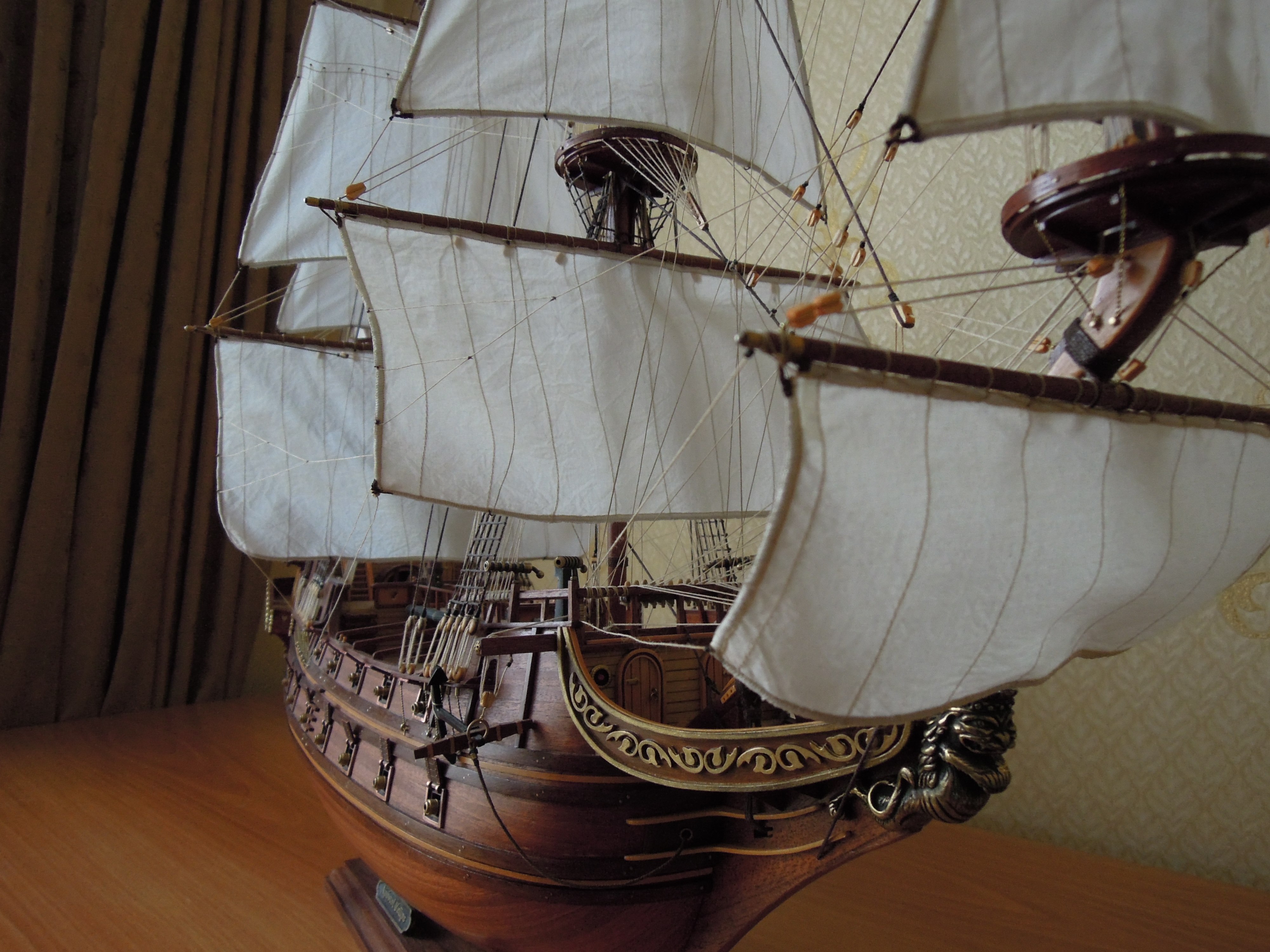

Моя первая деревянная модель галеона Apostol Felipe выполнена в масштабе 1:60 из набора испанской фирмы Oce Cre. Размеры: длина 780 мм; высота 695 мм: ширина 300 мм;
Apostol Felipe - один из галеонов элитной эскадры (Сторожевого флота) испанского короля Филиппа IV, построенного в 1629 году корабельным мастером Мартином де Арана.
В процессе сборки и изготовлении элементов корабля основывался на опыте судомоделистов, обзоры на сайте «Верфь на столе», а также большем желании построить модель высокого качества и исторической достоверности (копийности).

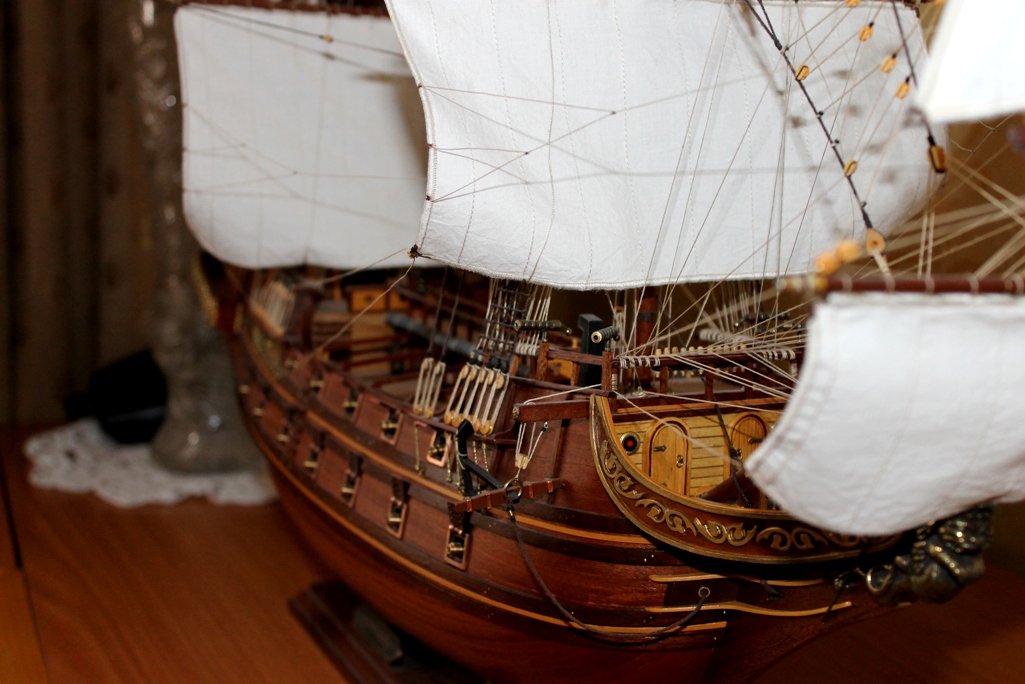

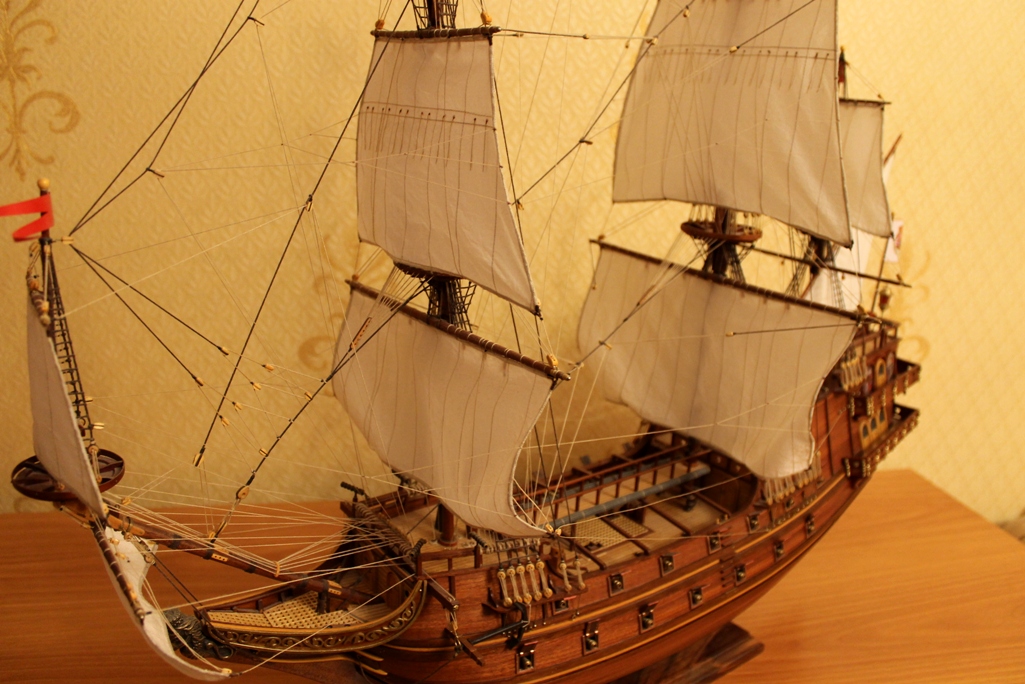

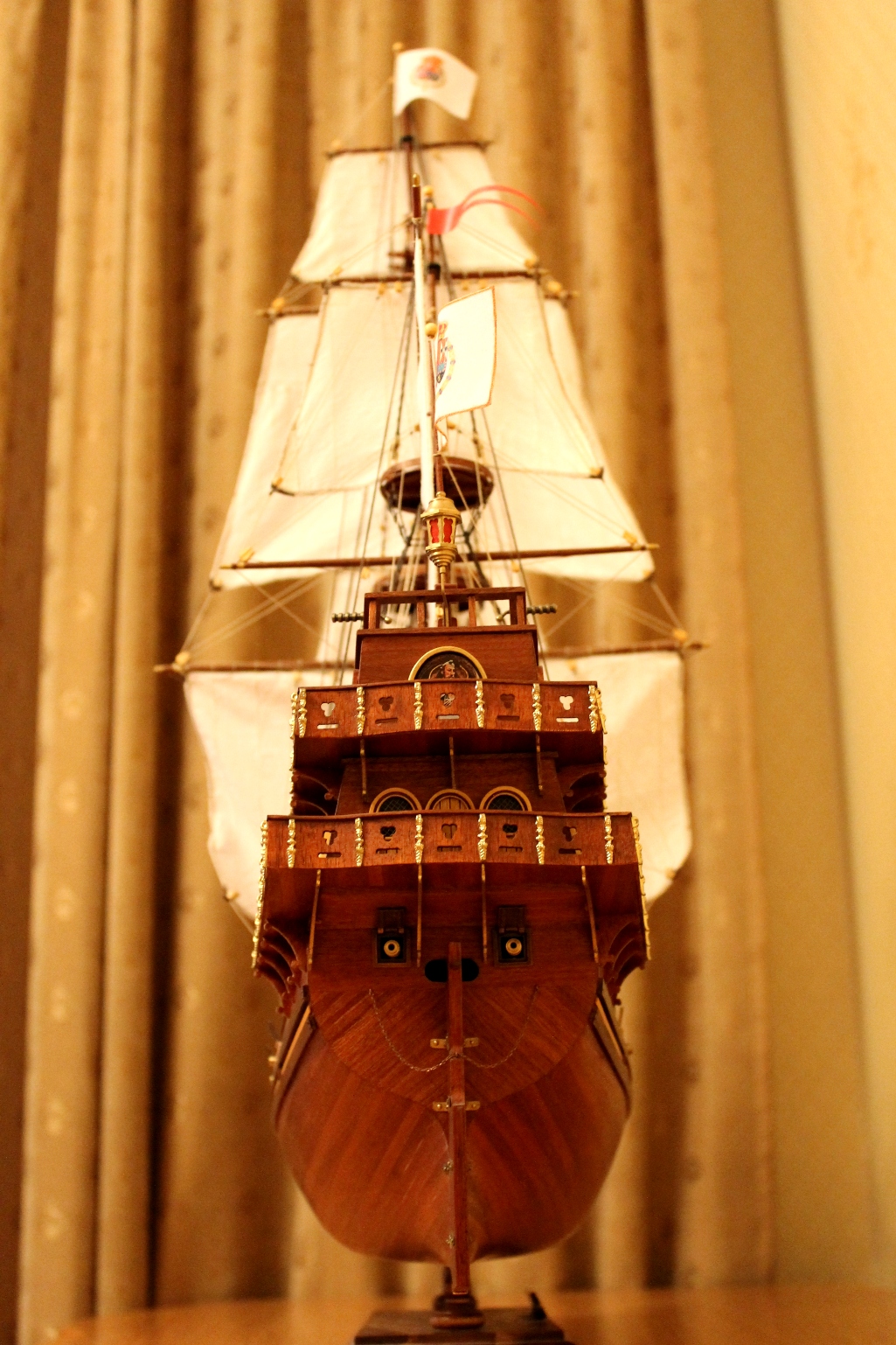

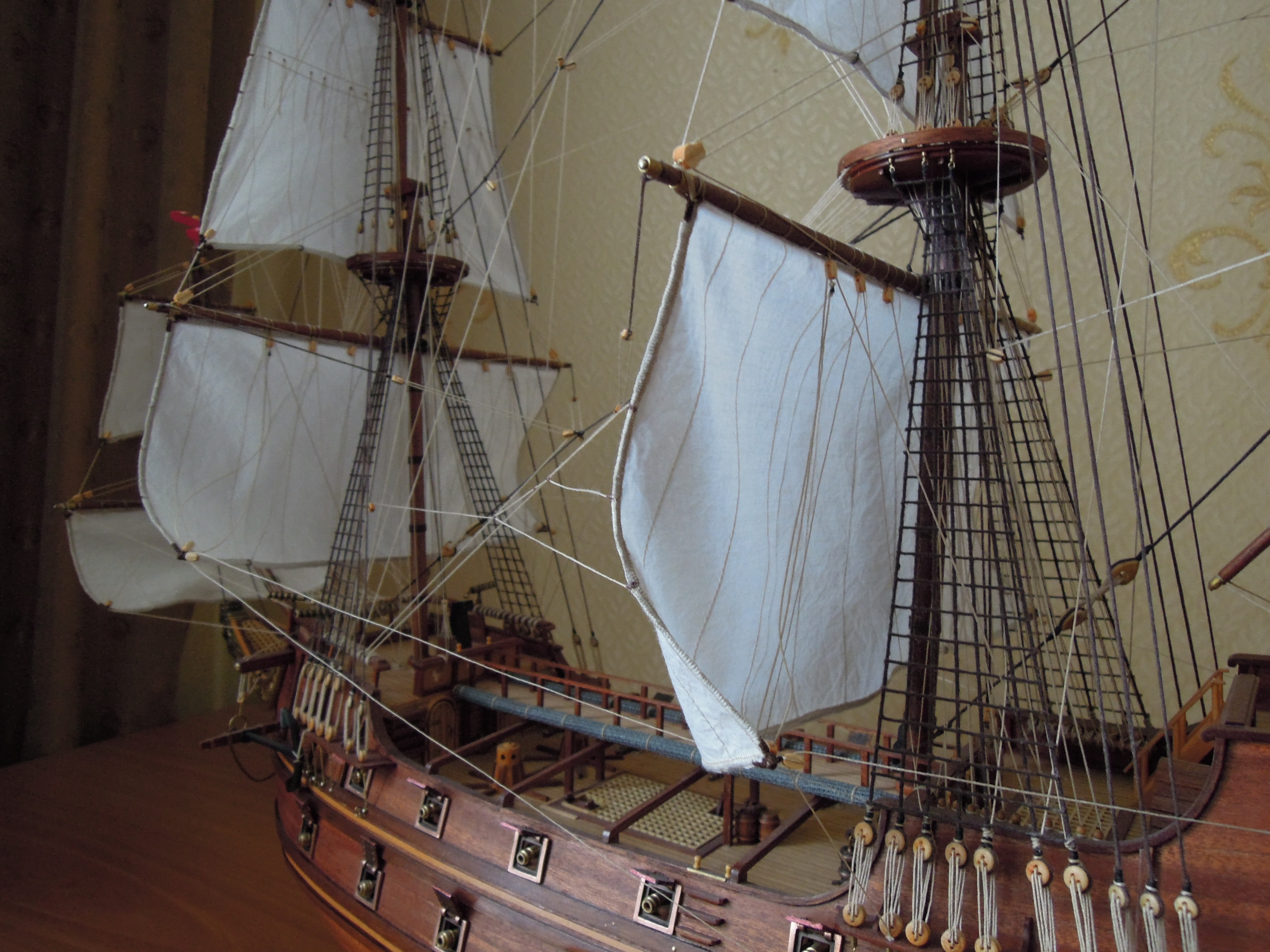

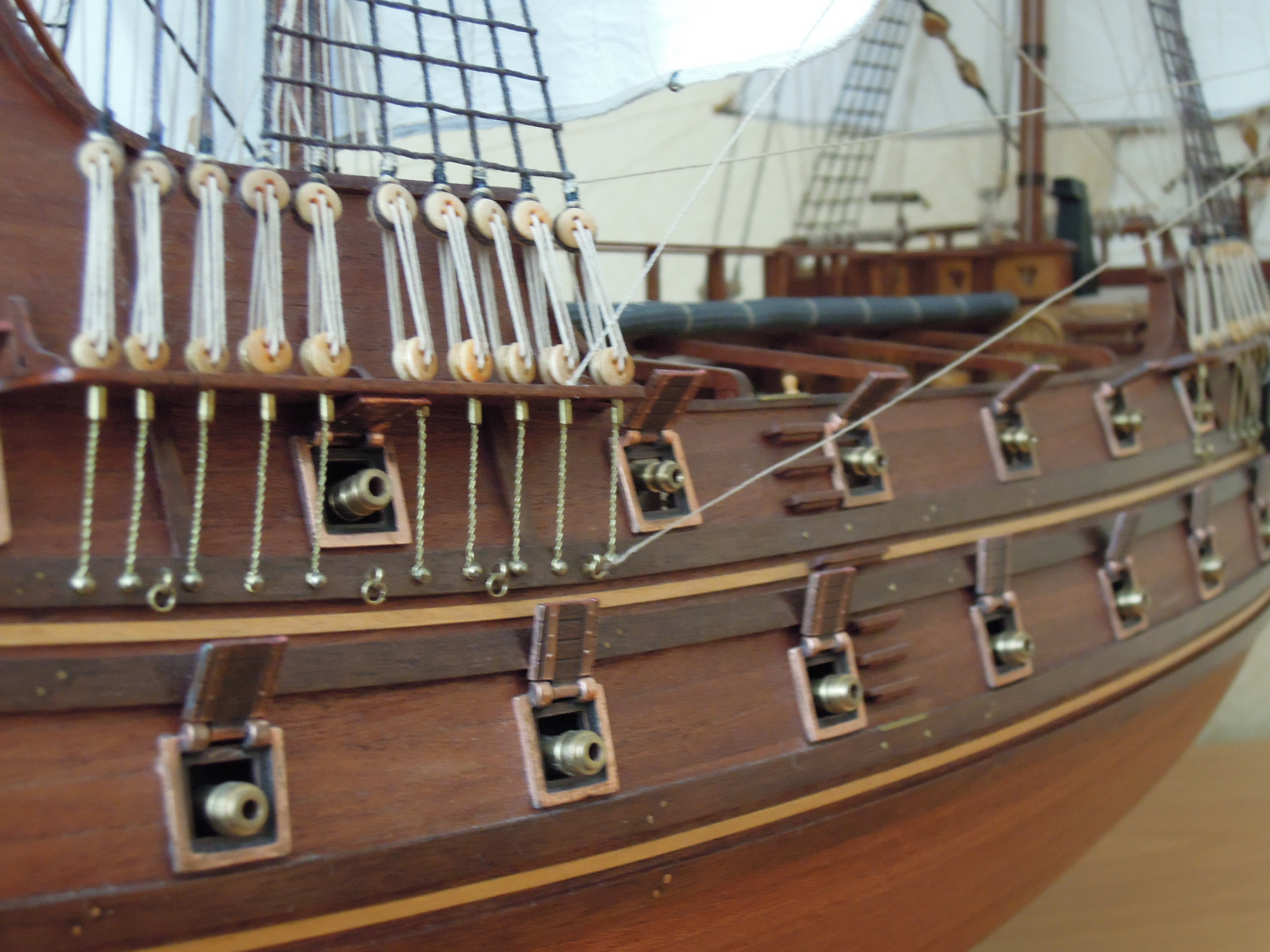

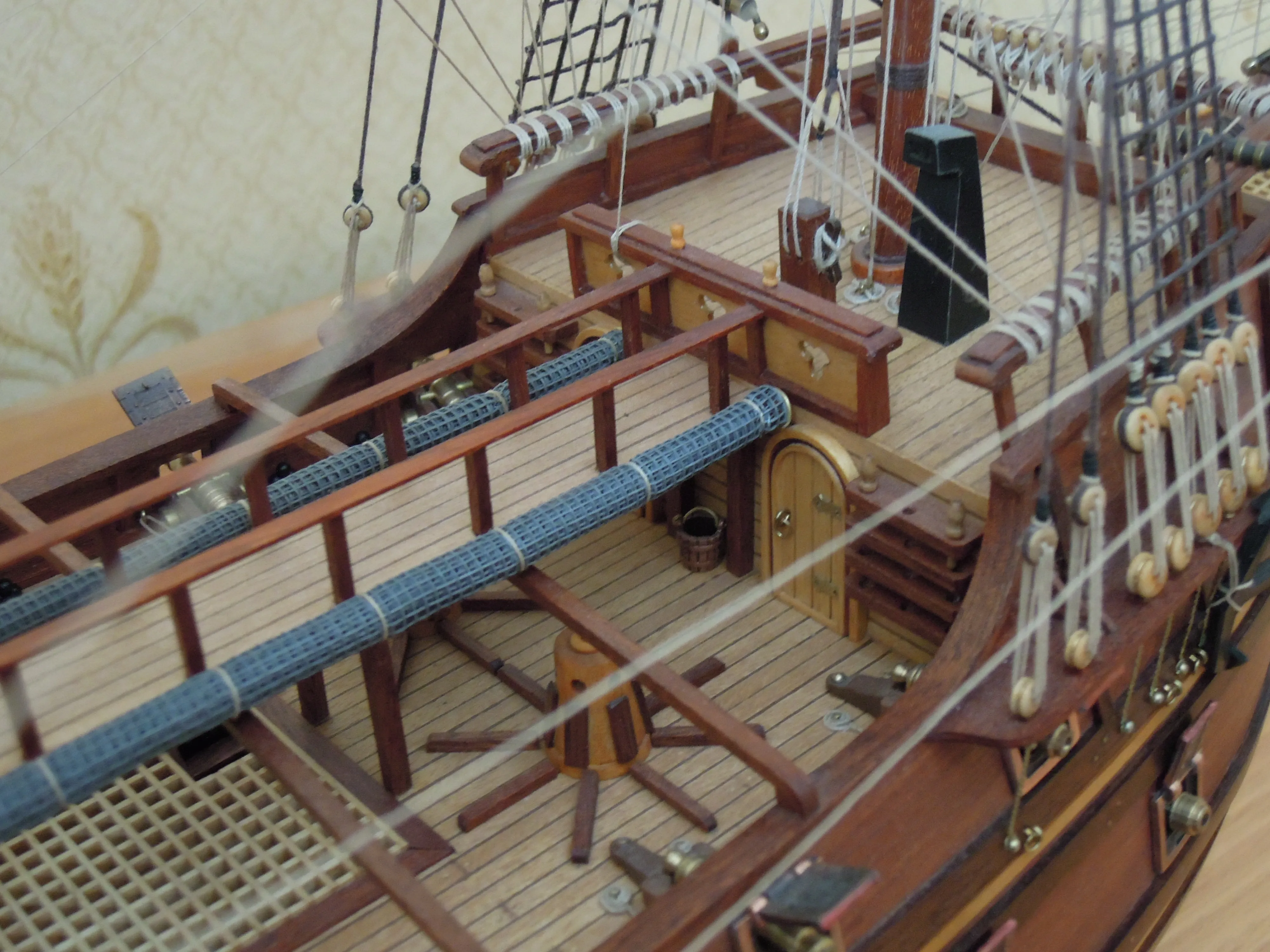

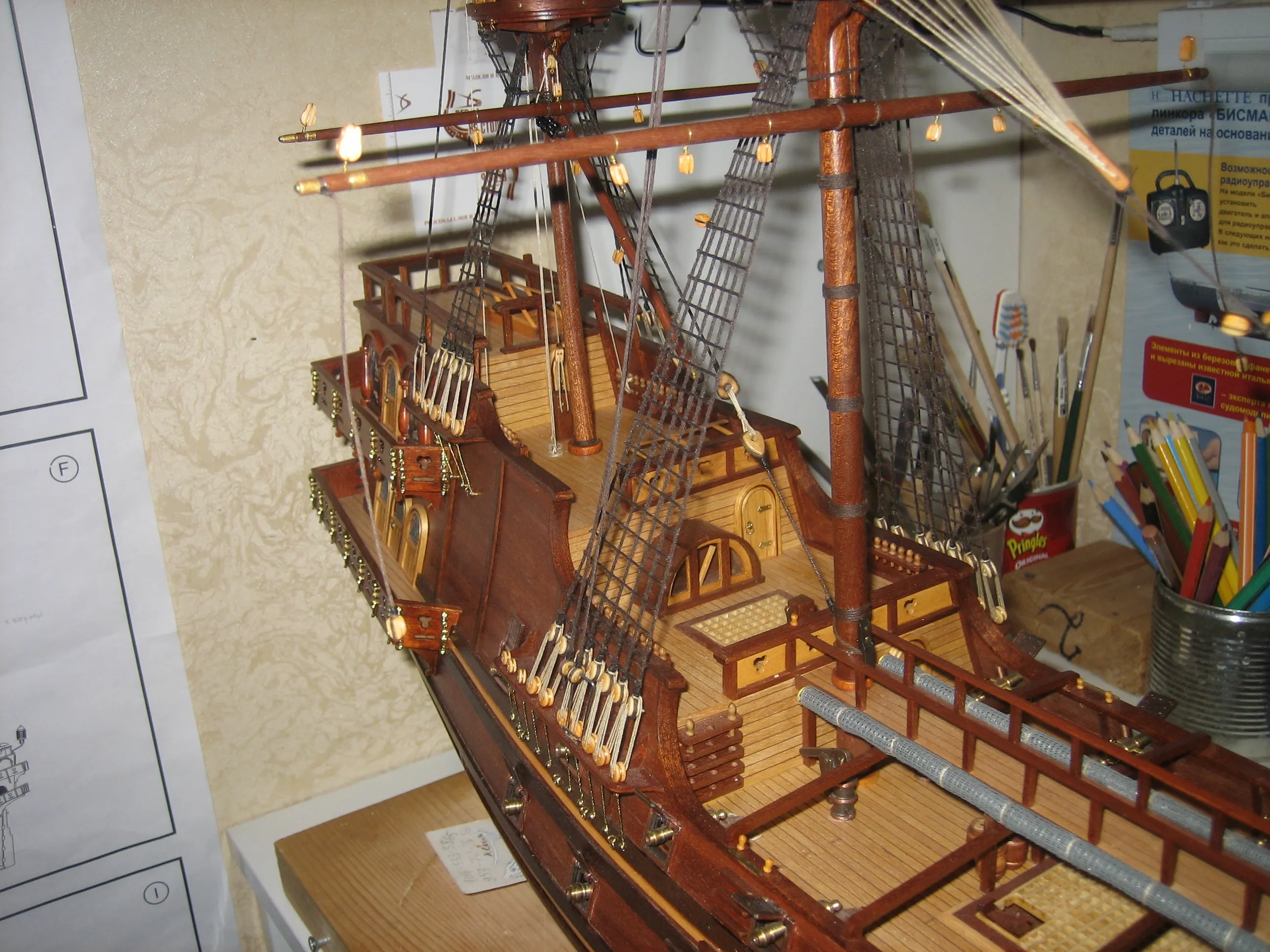

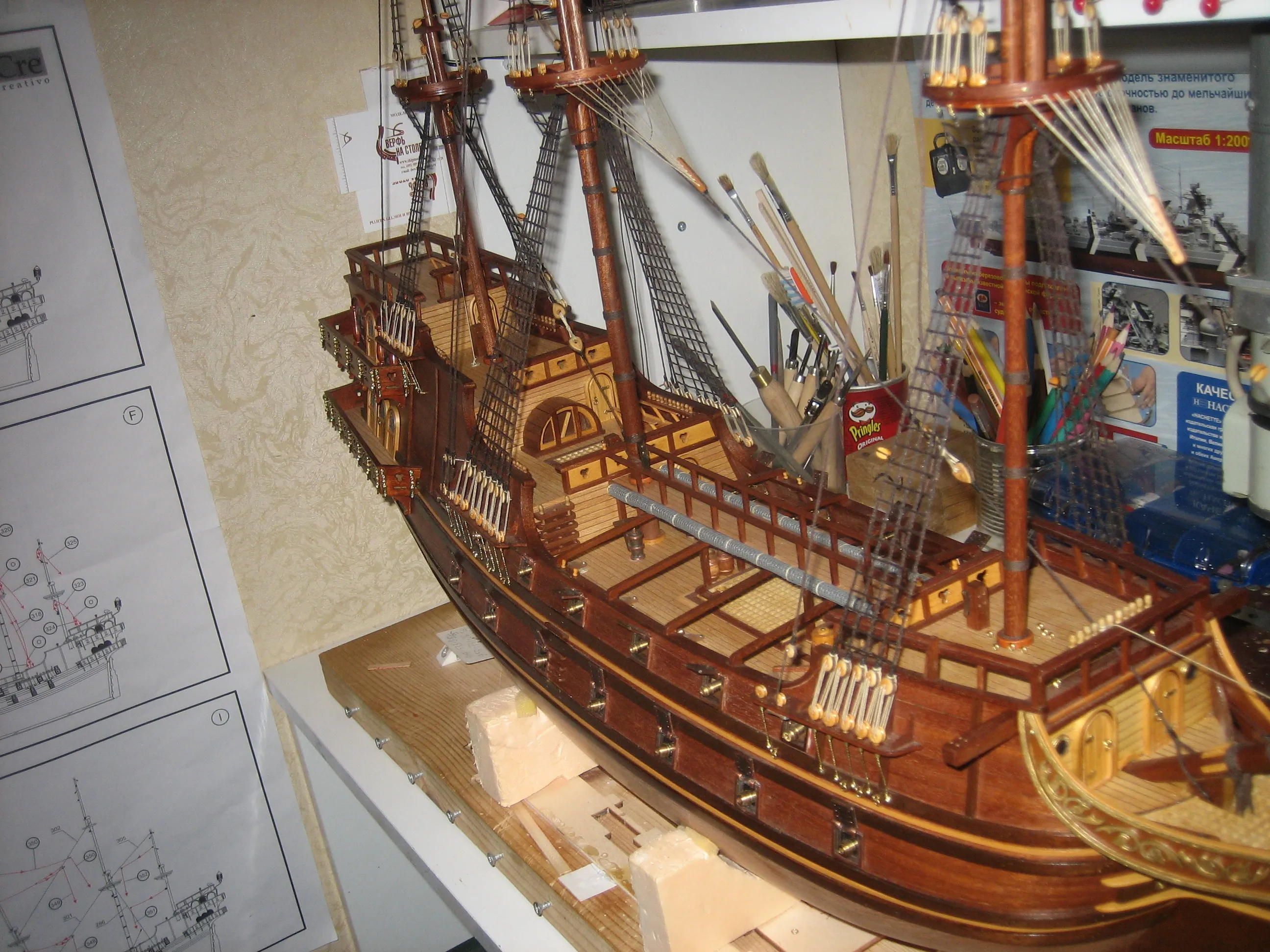

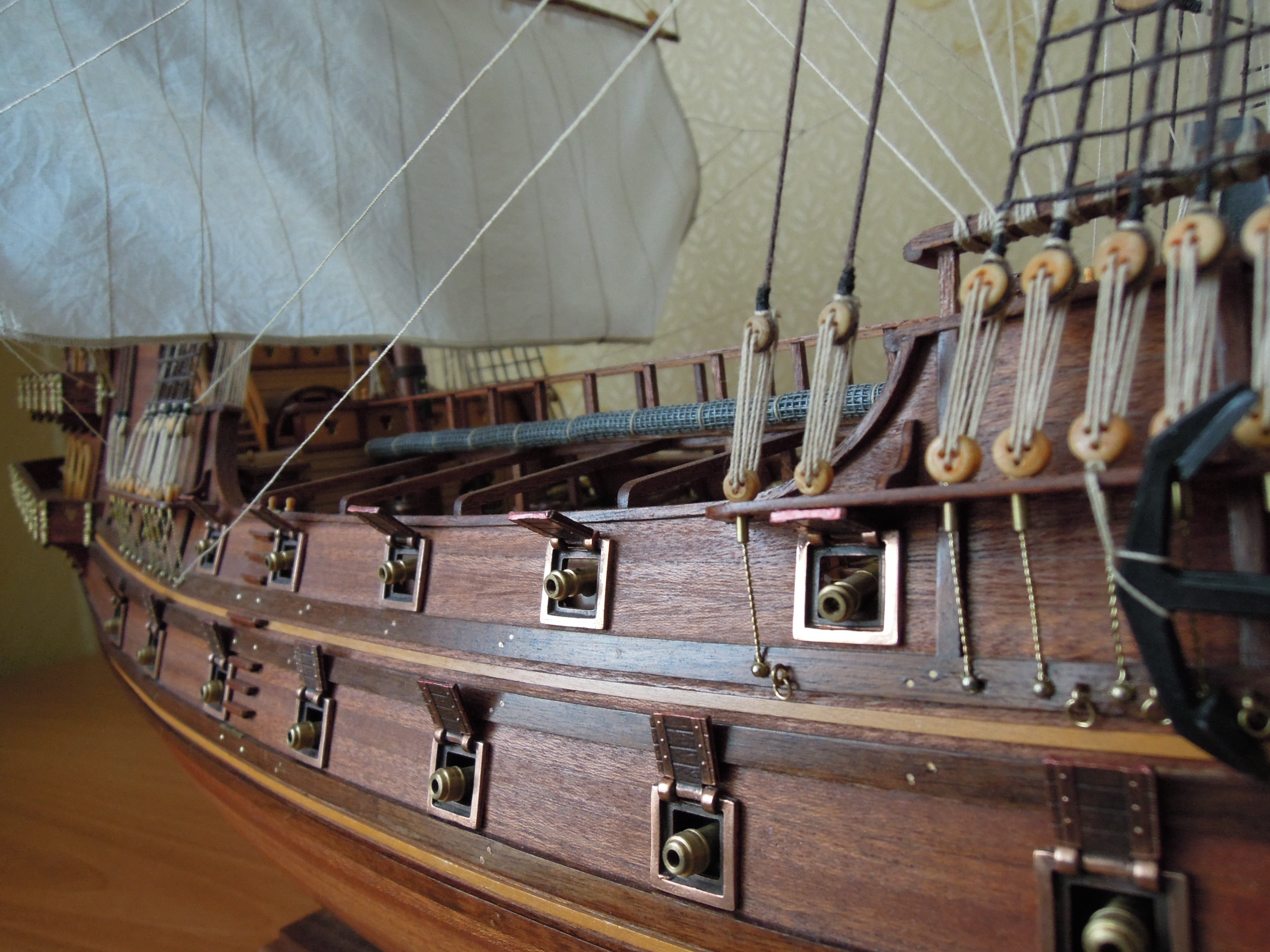

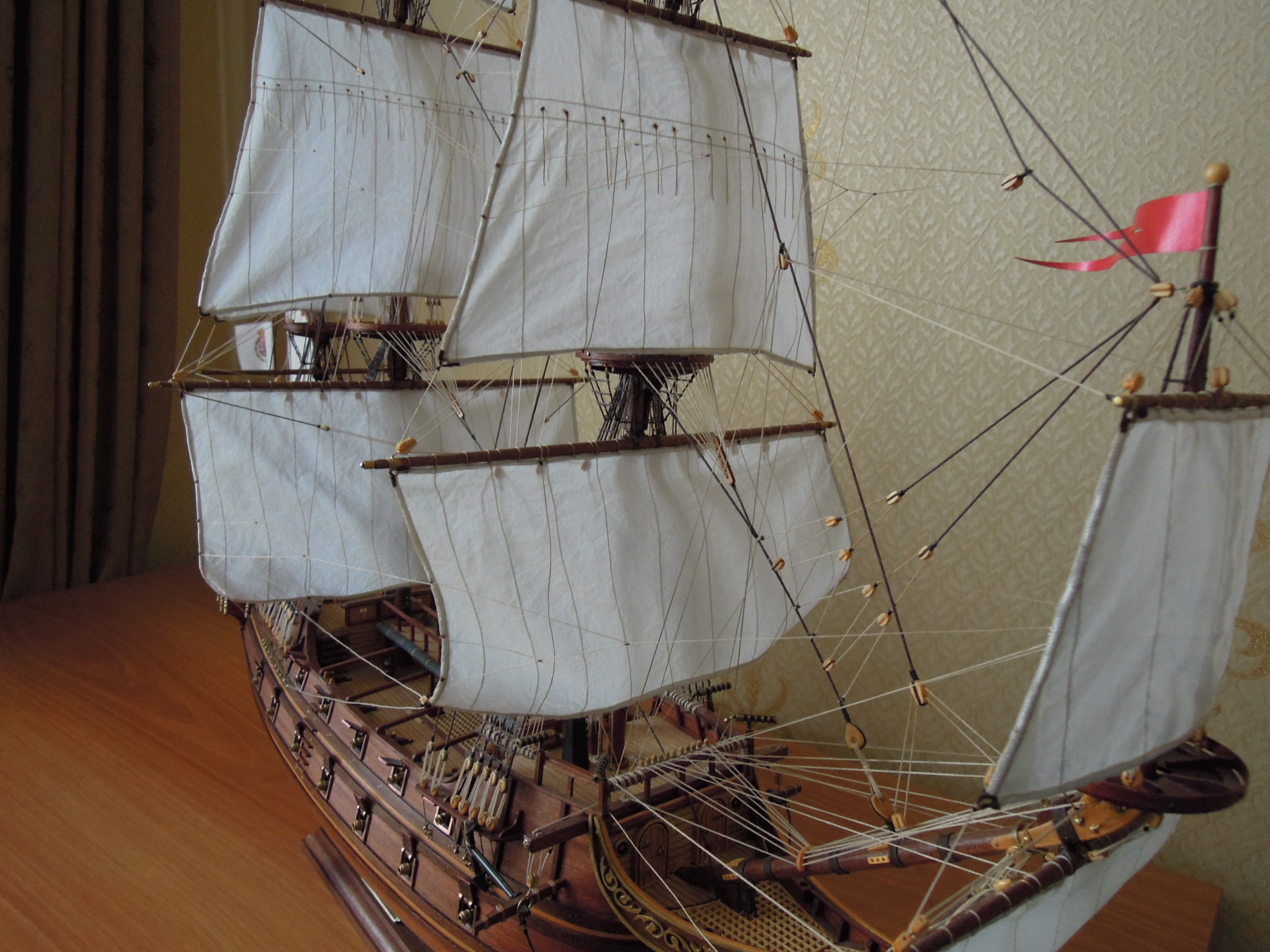

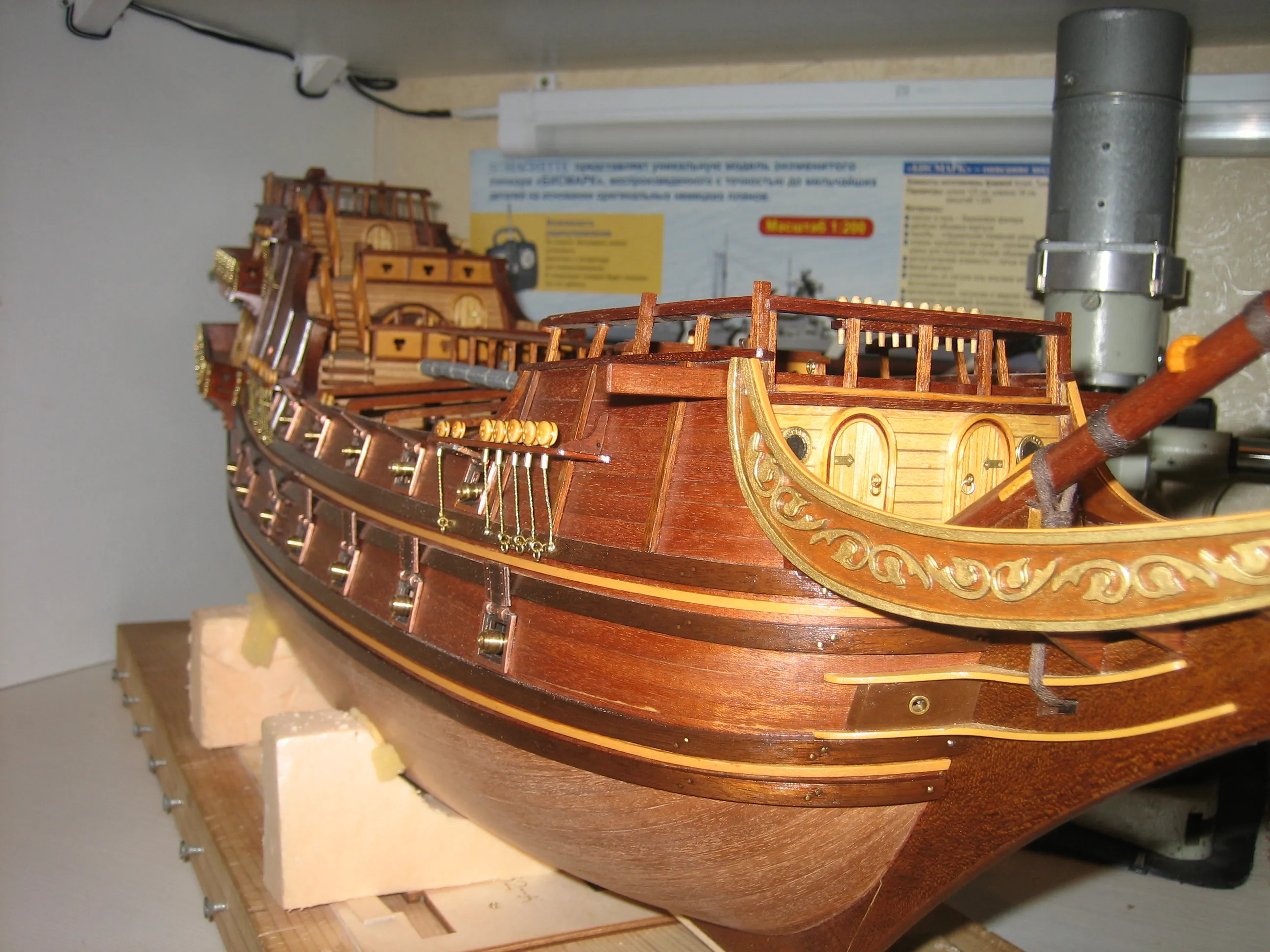

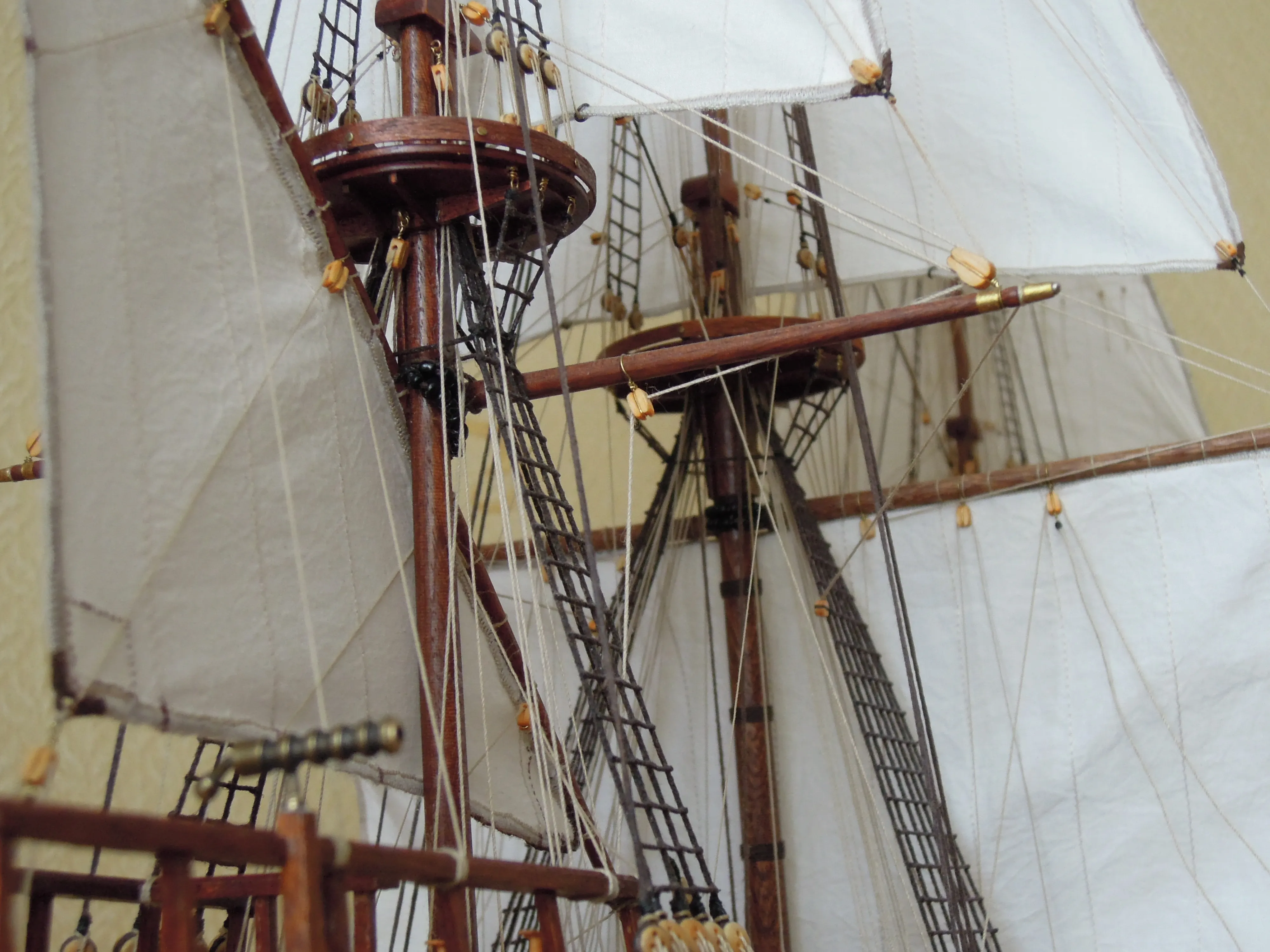

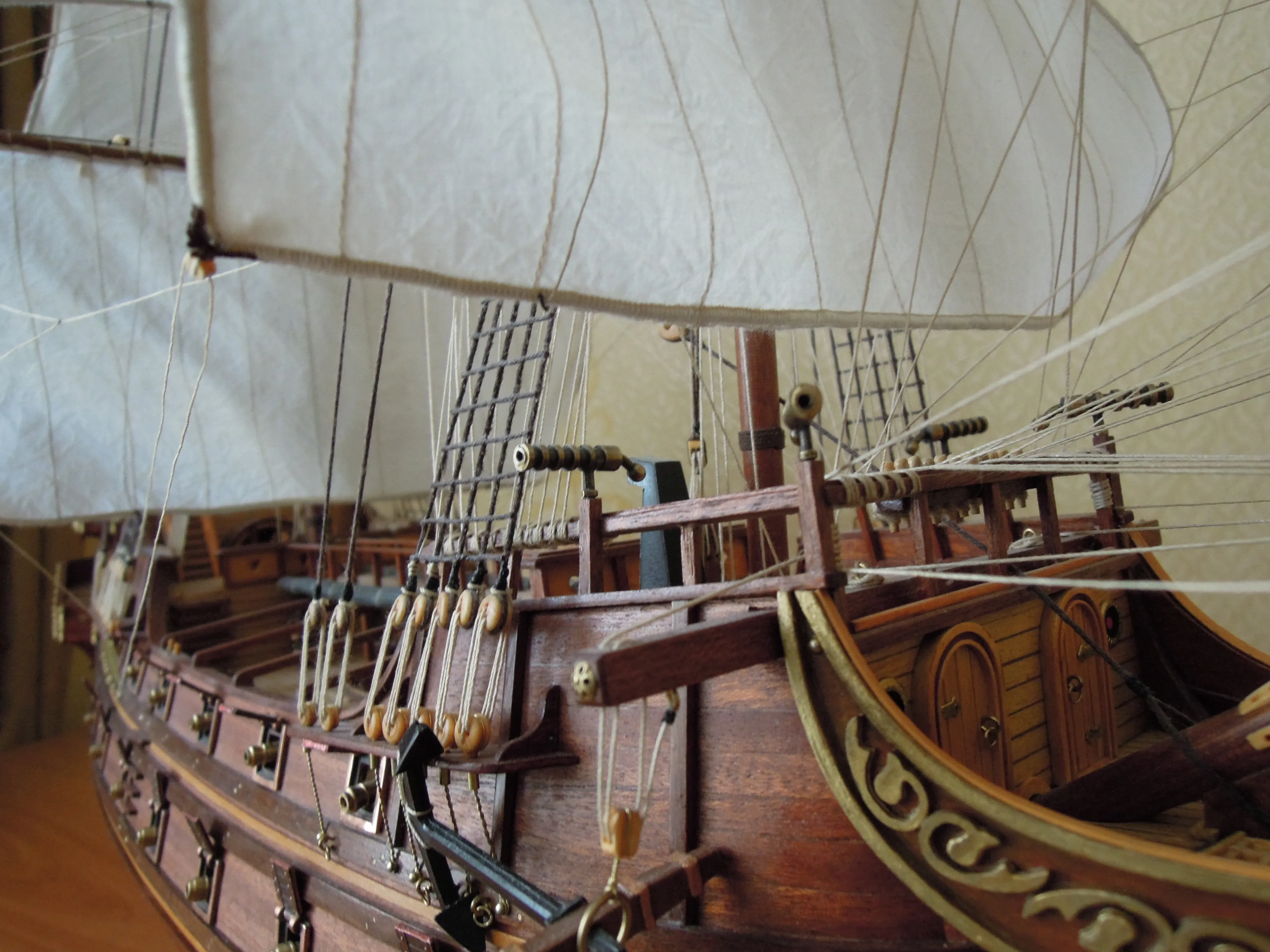

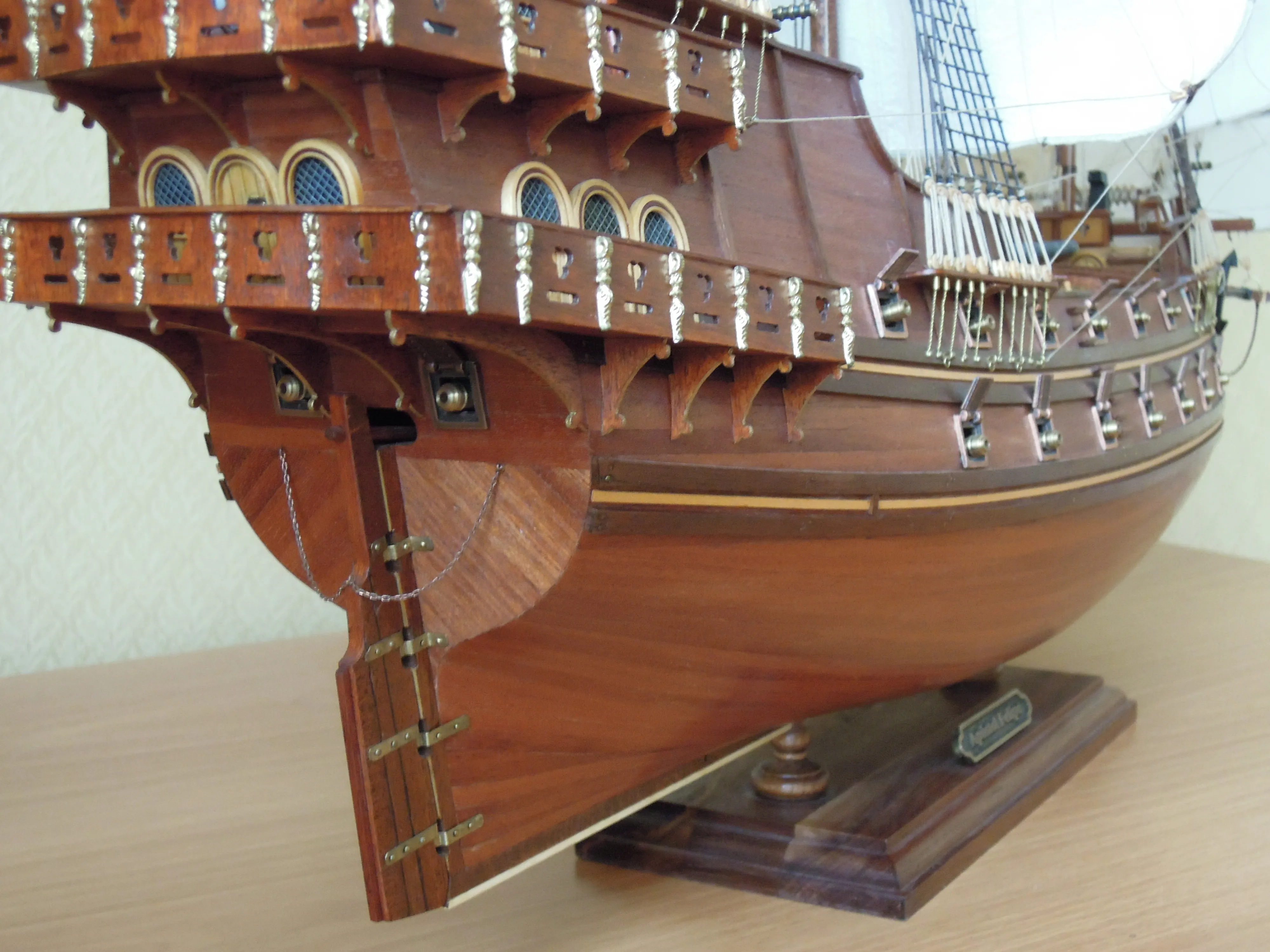

Достоинства и недостатки набора от Oce Cre, подробно описано в статье С. Ратушного [6]. Изменялся порядок работы в инструкции по сборке, цветовые решения элементов (лафеты пушек, марсы и др.), заменил 90% литых, металлических элементов на деревянные, (арочные двери и окна, арки с пиллерсами балконов, частично лафеты кулеврин (пушек), лонга-саллинги, краспици, эзельгофты, чиксы и даже нагеля). Все паруса изготовил из другого материала, опираясь на [4]. Нити для такелажа заменил на нити от Amati (менее ворсистые). Флаги изготовил новые по принципу термопечати декали на ткань, заменил кормовой фонарь. Несмотря на сложный такелаж модели, удалось выполнить его действующим. Процесс сборки и законченная модель галеона Apostol Felipe представлена в альбоме.
1. Mondfeld Historic Ship Models -Перевод А. Баитова
2. Хоккель- Постройка моделей судов XVI-XVII века
3. Постройка моделей судов-О. Курти
4. К.Х. Марквардт – Рангоут, такелаж и паруса судов XVIII века.
5. Целовальников А.С.-Справочник Судомоделиста
6. Сергей Ратушный - статья «Один из апостолов» на стр. 48 - Журнал М-Хобби, №10 (106) 2009 г.
