Принцип действия и конструкция понятны по приведенным фотографиям. Размеры:Боковые стойки: длина 160 мм; ширина 40-45 мм; толщина 20-25 мм.
Горизонтальные связи: длина 130 мм.

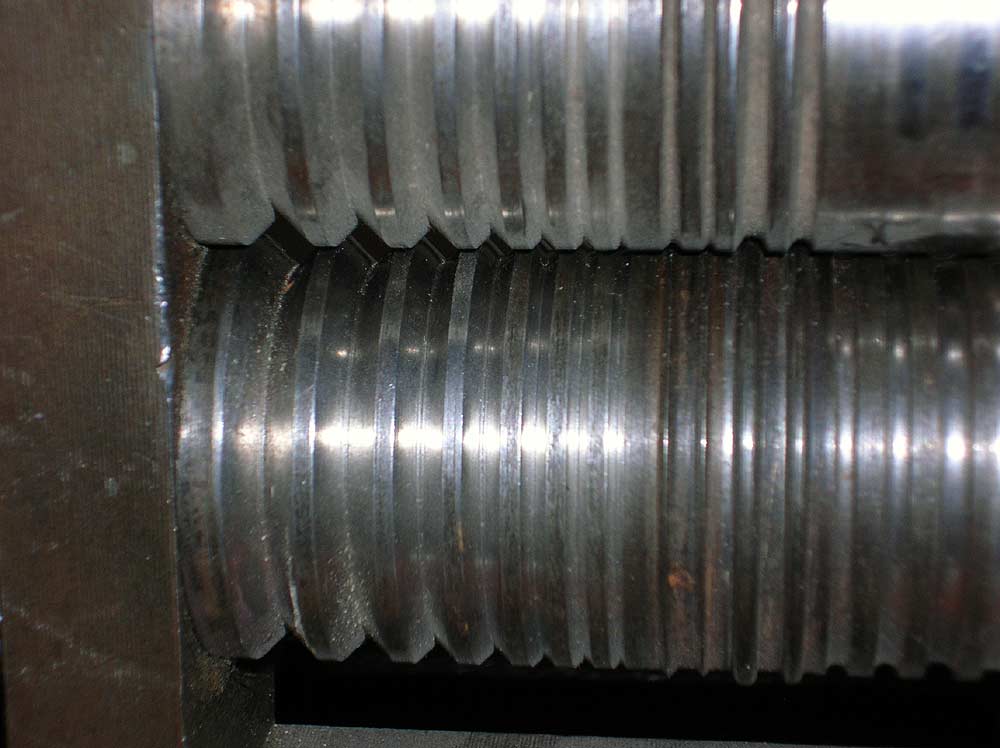

Валки: сталь 45 калёная, диаметр 40мм; длина рабочей части 130 мм. Ручьи основные: глубина 3,5; 3,0; 2,5; 2,0; 2,5; 2,0; 1,5; 1,00; 0,5 мм. Остальные ручьи любого профиля и размера в зависимости от необходимости и желания. Шестерни: диаметр 45 мм; высота зуба 5-6 мм.
Втулки, в которых вращаются валки, бронзовые.

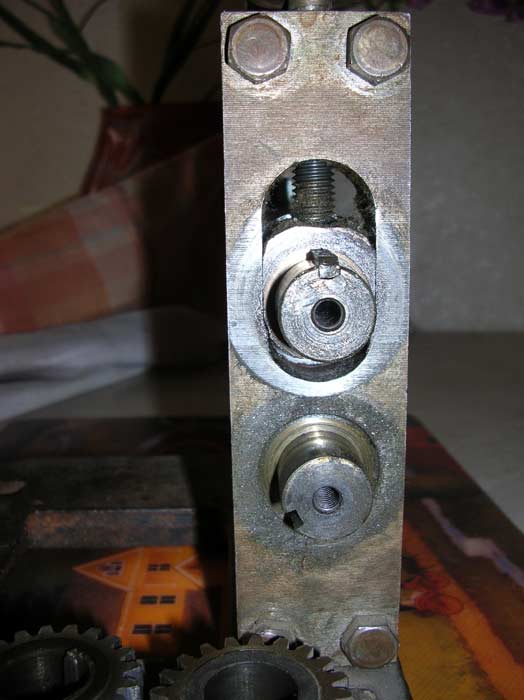

В верхних втулках, в нижней их плоскости и в нижней части верхних овальных прорезей, расположенных в вертикальных стойках, засверлены лунки под пружины диаметром 6-7 мм.
Прижимы лучше сделать с шестеренчатой передачей, т.е. центральная шестерня большая и боковые поменьше. Это для равномерного поджатия верхнего валка, но можно и обойтись и без этого.

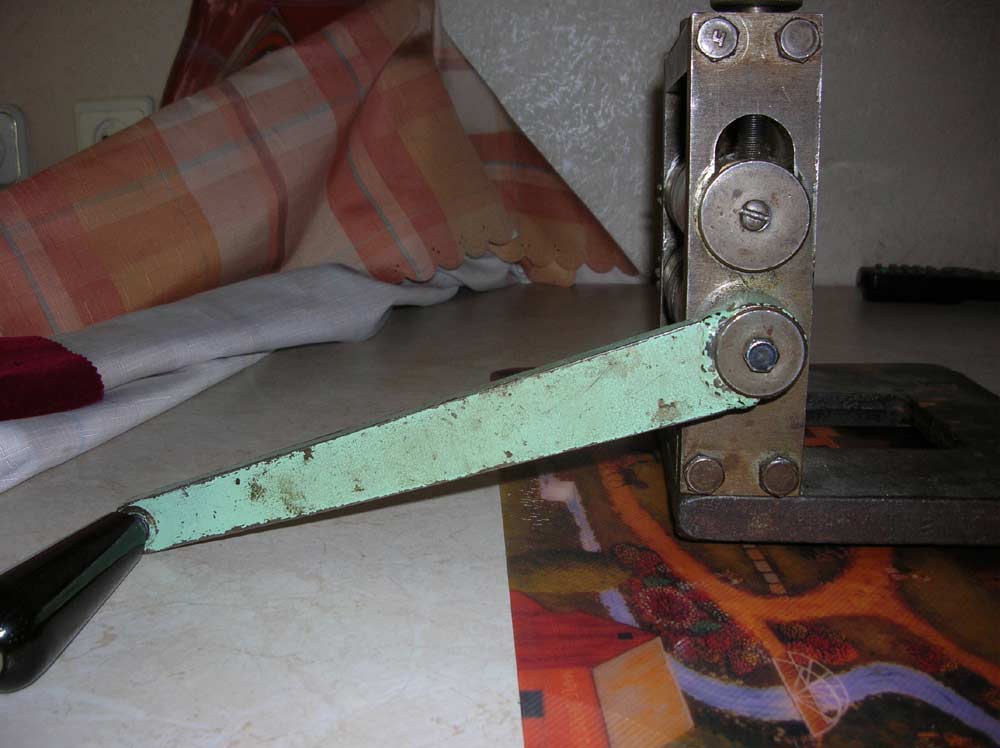

Рукоятка длиной 250 мм. |
