Технология штамповки медных листов с имитацией гвоздей
Теги: обшивка медью, штамповка
Для начала необходимо просчитать размер листа, с учетом расстояния между гвоздями и нахлеста листов при наклейке. Я это сделал на компьютере в Автокаде, но можно использовать любые другие подобные программы.
Дальше изготовление самого штампа. Исходные материалы:
- кусочек липовой дощечки 4-5 мм толщиной и размером примерно 20х40 мм (зависит от размера конечного листа обшивки, плюс запас по краям);
- 2 пластины из латунной жести того же размера (20х40 мм) толщиной около 0,3 мм;
- гвоздики, что шли в журнале Баунти (примерно 8х0,7 мм)
Пластины с деревяшкой нужно зафиксировать вместе, я просто скрепил гвоздями по углам. Дальше понадобится сверлильная станина с координатным столом (иначе соблюсти ровные ряды и расстояния между гвоздями практически невозможно). Зажимаем в тисках и аккуратно сверлим сквозные отверстия через весь пирог. Сверло нужно подобрать примерно по толщине гвоздей, можно чутка больше (ни в коем случае не тоньше). Я не размечал отверстия непосредственно на латуни, так как расстояния регулируются ручками координатного стола, просто постоянно сверяемся с чертежом.

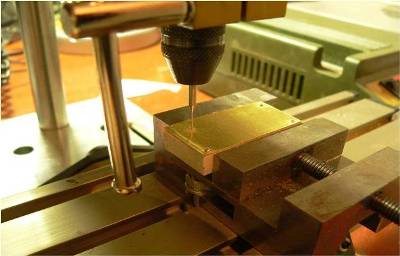

![Процесс просверливания отверстий Процесс просверливания отверстий](/upload/Reviews/Shtampovka medi/01.jpg)
Процесс просверливания отверстий. У меня под латунью 2 куска дерева, чтобы деталь ровнее в тисках держалась. Второй кусок потом не нужен.

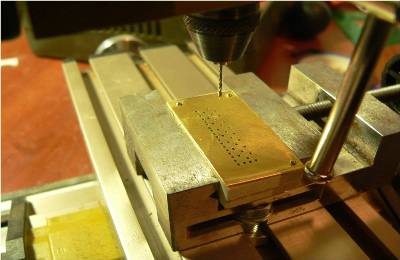

![Все просверлено Все просверлено](/upload/Reviews/Shtampovka medi/02.jpg)
Все просверлено
Штыри штампа изготавливаем из гвоздей. Для этого откусываем шляпки так, чтобы штыри получались длиной чуть больше толщины заготовки нашего штампа. Напильником подравниваем концы штырей и вставляем в заготовку. Когда все штыри вставлены, кладем штамп латунью вверх на ровное твердое основание (я взял кусок полированного камня) и придавливаем. Концы штырей должны вылезти из заготовки. Затем нужно сточить верхушки штырей прямо до верхней пластины. Когда уберем верхний лист, пластины будут немного выделятся из заготовки (как раз на толщину листа латуни).

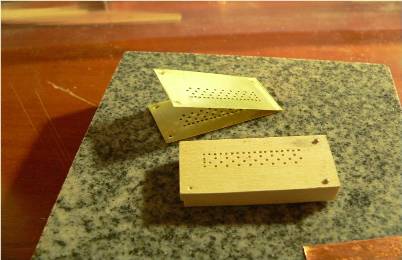

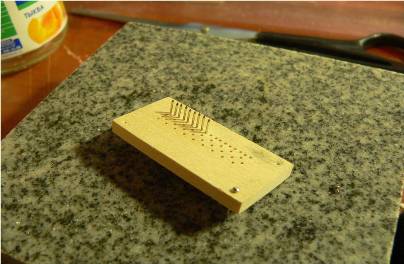

![Вставка гвоздей 1 Вставка гвоздей 1](/upload/Reviews/Shtampovka medi/03.jpg)
![Вставка гвоздей 2 Вставка гвоздей 2](/upload/Reviews/Shtampovka medi/04.jpg)
Вставка гвоздей

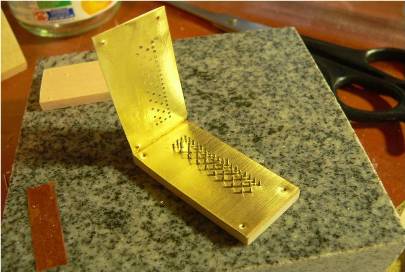

![Стачиваем лишнее у гвоздей Стачиваем лишнее у гвоздей](/upload/Reviews/Shtampovka medi/05.jpg)
Осталось только сточить лишнее у гвоздей. Перед этим второй лист латуни также надеть на гвозди.
В принципе, на этом изготовление упрощенного варианта штампа и заканчивается. Остается только наметить линии на латуни и торцах штампа, чтобы по ним ориентироваться при вложении в штамп медной ленты. Можно придумать как фиксировать ленту и по-другому и понадежнее, но я не стал тут сильно изобретать.
Процесс штамповки выглядит так: предварительно нарезаем ленты из медной жести (у меня что- то около 0,13 мм), кладем на поверхность штампа со штырями, сверху укрываем вторым листом латуни (который мы изготавливали вместе с первым) и аккуратно прокатываем любым твердым гладким цилиндрическим предметом, я использовал батарейку. Сильно не перебарщивать, чтобы не продырявить медь насквозь. Для этого можно еще поиграть вылетом штырей. Дальше снимаем лист и видим результат – отштампованный лист. После этого продвигаем ленту дальше и повторяем действия.
![Подготовка медной ленты Подготовка медной ленты](/upload/Reviews/Shtampovka medi/06.jpg)
Подготовка медной ленты. Чтобы она стала ровной я протираю ее нулевкой обернутой вокруг батарейки.

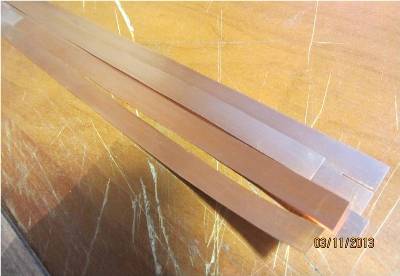

![Готовые медные полоски Готовые медные полоски](/upload/Reviews/Shtampovka medi/07.jpg)
Готовые к штамповке медные полоски

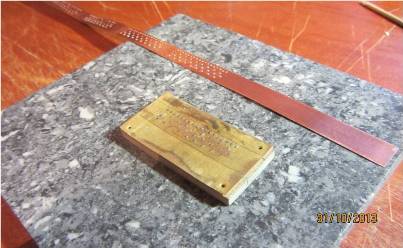

![Штамп, готовый к работе Штамп, готовый к работе](/upload/Reviews/Shtampovka medi/08.jpg)
Штамп, готовый к работе

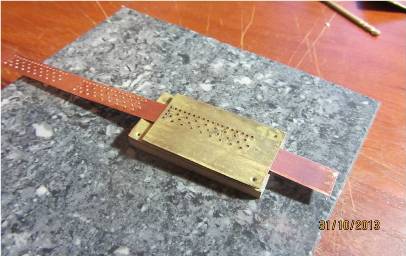

![Штамповка Штамповка](/upload/Reviews/Shtampovka medi/09.jpg)
Кладем ленту на штамп, прикладываем сверху второй пластиной. Я кроме того фиксировал весь пирог гвоздиками в углах.

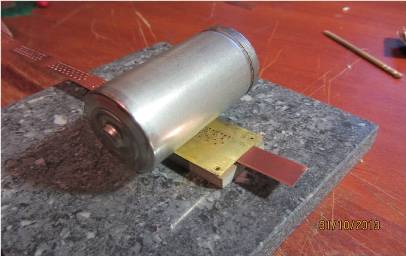

![Штамповка 2 Штамповка 2](/upload/Reviews/Shtampovka medi/10.jpg)
Прокатываю батарейкой

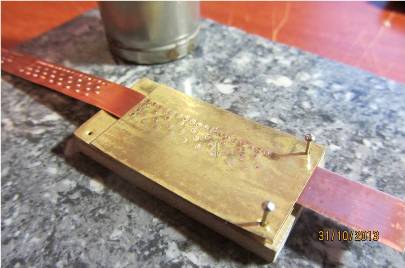

![Проштампованная лента перед поднятием верхней части штампа Проштампованная лента перед поднятием верхней части штампа](/upload/Reviews/Shtampovka medi/11.jpg)
Проштампованная лента перед поднятием верхней части штампа

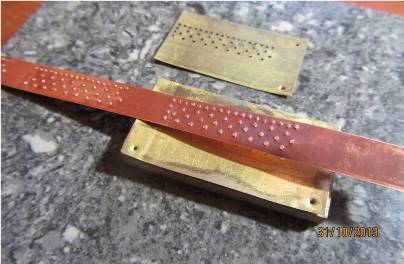

![Готовый результат Готовый результат](/upload/Reviews/Shtampovka medi/12.jpg)
