Kондуктор для сверления ряда последовательных отверстий

Довольно часто d судомоделизме приходиться сталкиваться с ситуацией, когда необходимо вдоль рейки насверлить ряд отверстий с одинаковым шагом. В первую очередь это нагельные планки и места под ядра. Вот для этой цели и служит данный кондуктор. Он сделан из обрезка профиля от рамки для картин (см. фото 1).

Кондуктор в действии

Фото 1. Кондуктор в действии.

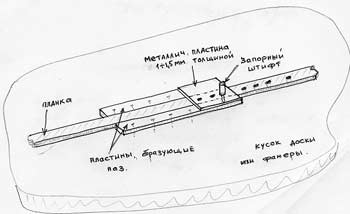

A вариант из дерева приведен на рисунке 2.



Вариант из дерева

Рис. 2. Вариант из дерева.



В верхней стальной пластине сверлятся три одинаковых отверстия нужного диаметра на равном расстоянии друг от друга. Эту сверловку надо сделать как можно точнее. Запорный штифт сделан из обычного гвоздя чуть большего диаметра, чем отверстия, а затем один конец заужен до плотного вхождения в отверстия. Стальная пластина закрепляется  поверх реек, которые образуют паз. Толщина  реек определяется толщиной планки, которую вы намерены сверлить.

Порядок работы. Вставляем в паз планку (штифт вытащен). Через среднее отверстие сверлим планку. Продвигаем планку вправо до совпадения с правым крайним отверстием стальной пластины. Вставляем запорный штифт. Сверлим новое отверстие (опять через среднее отверстие кондуктора). Вытаскиваем штифт, передвигаем планку на шаг и т.д. Если же нужно сделать «пробел», т. е. пропуск  для врезки стойки или чего-нибудь еще, то отверстие в планке делается через крайнее левое в кондукторе.

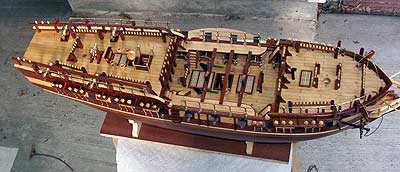

На фото ниже пример использования этого кондуктора, вернее результат этого. Таким способом выполнены нагельные планки по бортам модели и у мачт.



пример использования этого кондуктора

© Чингиз Баязитов, 2006
