Гильотина

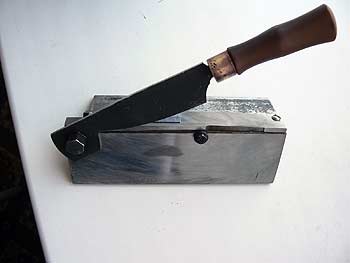

При изготовлении шарниров для  пушечных портов возникла необходимость нарезания жестяных полосок одинаковой ширины и длины. Ножницами по металлу получались то шире то уже. Поэтому изготовил небольшую гильотину.



Гильотина



Гильотина

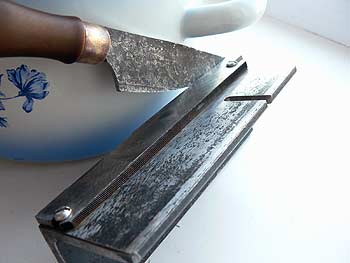

Основание сделал из уголка на 50мм. На него закрепил неподвижный нож, изготовленный из напильника. С напильника   предварительно сточил насечку на верхней режущей части  Отверстиями в напильнике решил не заморачиваться,  поэтому на торцах болгаркой сделал запилы с зазором чуть больше винтов, для возможности регулировки, а в уголке отверстия с резьбой.



Гильотина



Затем шлифовал боковую режущую часть вместе с уголком на боковой стороне наждака. Напильник  нужно немного выдвинуть за край уголка, чтобы боковая насечка тоже сточилась. Шлифовал, пока напильник и уголок не сравнялись по плоскости.



Гильотина

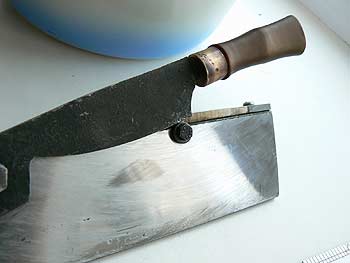

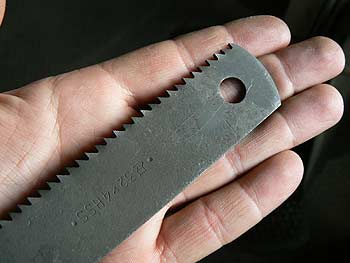

Подвижный нож изготовил из полотна. Для шарнира использовал ухо полотна (сверлить, разумеется, проблема), к тому же ухо не всегда закалено, и его можно подогнуть.



Гильотина

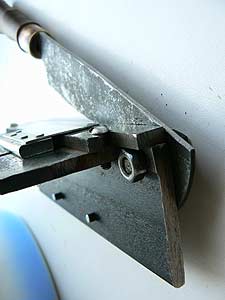

Болт ступенчатый точеный. Регулирует затяжку, и завёрнут на резьбу в уголке, а гайка только контрит.



Гильотина



На боковой стороне завернул болт-ограничитель.



Гильотина

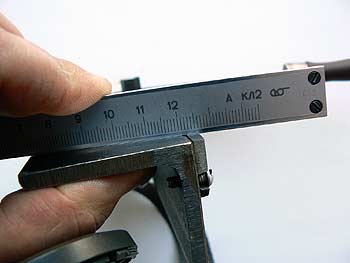

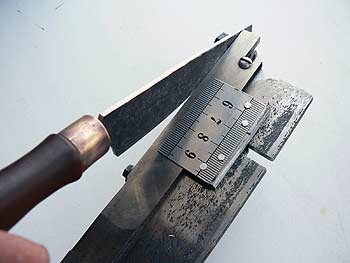

Для регулировки ширины отрезаемой полоски изготовил упор.



Гильотина

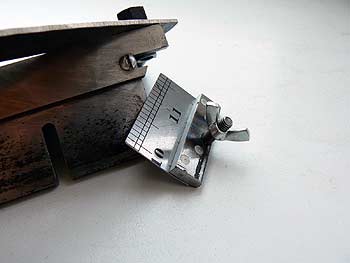

В металлический брусок на резьбу завернул шпильку на 5 мм и обварил с обратной стороны. Затем сварку сточил, а сверху приклепал кусок линейки толщиной 1 мм. Брусок толщиной с напильник или на 0,5 -1 мм. толще, линейку можно подогнуть, чтобы как пружина прижималась и не отходила. Подобрал барашковую гайку, и всё готово. Можно было изготовить упор для отрезания под углом 90 градусов, но что-то руки не дошли. Всю конструкцию зажимаю в тиски.



Гильотина

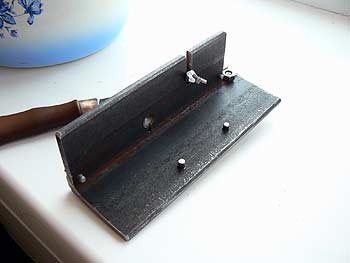

Чтобы не портить боковую поверхность и был нормальный доступ к регулировочному барашку, зажимаю за нижний край. Для удобства завернул два штырька (при необходимости можно сделать струбцину или ещё как-то к верстаку закрепить,  но я делать не стал, потому что пользуюсь редко, проще в тиски зажать).



© Баранов Евгений, 2008
© www.shipmodeling.ru, 2008
