Изготовление тросов

Теги: такелаж

Как можно легко сделать станок для изготовления тросов.

Проблемы: когда вы делаете модель парусного корабля, вам нужно много нитей различного диаметра и цвета. Не всегда их можно найти в ближайших магазинах.

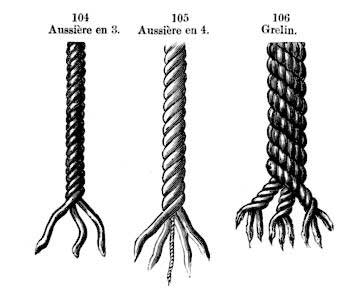

Выход в том, чтобы делать нити нужного диаметра самостоятельно. Для этого нужно изготовить специальный станок. Раньше тросы делали примерно так:



Изготовление тросов



Достаточно сложный и качественный станок для изготовления троса описан у нас на сайте здесь. Но судя по высказываниям в форуме, его повторение у многих вызывает проблемы по причине отсутствия доступа к нужному оборудованию.
Ниже предлагается метод изготовления тросов, не требующий никакого специального оборудования и больших капиталовложений. Вам нужно только найти у себя, своих детей или внуков конструктор типа LEGO.



Общие принципы:

Трос состоит из трех или четырех нитей. Толстые тросы делаются из нескольких более тонких.



Количество нитей



Тросы изготавливаются следующим способом: нити, из которых состоит будущий трос, надо вращать (закручивать) в одном направлении, а сам трос вить в другом направлении. Это всё подробно описано здесь.



Вам нужно будет сделать три главных детали станка:

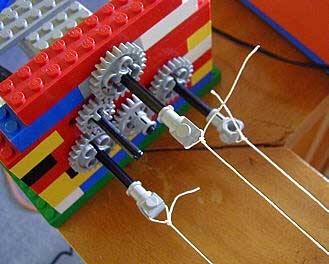

1) Деталь, которая вращает (закручивает) все три нити вокруг самих себя. Если есть возможность, то можно использовать небольшой мотор для автоматизации вращения. Но он не необходим.



Деталь, которая закручивает все три нити вокруг самих себяДеталь, которая закручиваетвсе три нити вокруг самих себя

2) Деталь, которая крутит готовый канат и скручивает все три нити вместе. Она должна легко двигаться по направлению к первой детали, т.к. длина нитей и готового троса непостоянна. Чем больше готового троса, тем ближе деталь 2 должна быть к детали 1



Деталь, которая крутит готовый канат и скручивает все три нити вместеДеталь, которая крутит готовый канат и скручивает все три нити вместе

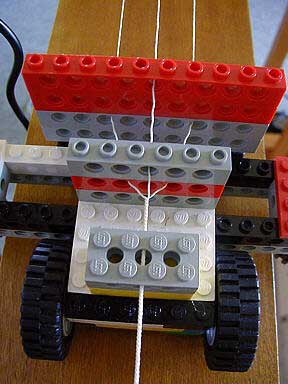

3) Тележка, которая, по мере готовности троса, перемещается от детали 2 к детали 1.



ТележкаТележка

Кроме того, вам будет необходима большая ровная поверхность. Ее длина определяет длину готового троса. При некоторой сноровке можно делать трос прямо на земле.



Теперь осталось сделать всё так, как показано на фотографиях.

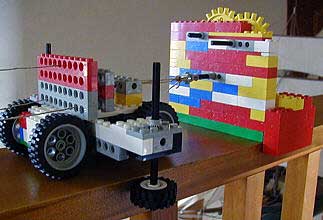

Здесь используются перила ограждения второго этажа в квартире.

Здесь используются перила ограждения второго этажа в квартире.

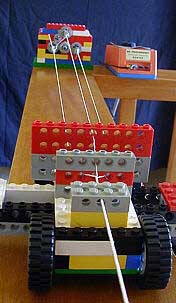

Позволяет делать трос длиной до шести метров

Это позволяет делать трос длиной до шести метров.

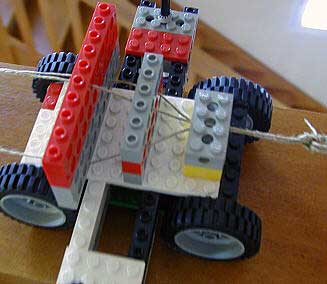

Тележку желательно нагрузитьТележку желательно утяжелить (нагрузить).
По мере готовности троса тележка сама двигается

Чудо! По мере готовности троса тележка сама двигается  в сторону детали 1.

Регулятор скорости

Если вы используете мотор для вращения механизма, то желательно поставить и регулятор скорости.

ИтогКаждый может делать свою конструкцию из имеющихся деталей. То, что здесь описано, не пример для точного копирования, а только описание идеи.





По материалам сайта http://gabierschimeriques.free.fr/modelisme/
