Изготовление наборного корпуса адмиралтейской модели

Теги: адмиралтейская модель, корпус

Один из способов изготовления настоящего наборного корпуса.

Этот способ требует предварительного создания специального стапеля из твердой и ровной фанеры. Стапель состоит из основания (базы), на котором на нужной высоте фиксируется форма-шаблон в виде отрицательной проекции горизонтального сечения корпуса модели на этой высоте (т.е. в этой форме-шаблоне вырезано отверстие по форме горизонтального сечения корпуса) с вырезами под шпангоуты. Выбор высоты сечения зависит от формы корпуса и вашего опыта. Можно рекомендовать высоту наибольшей ширины мидельшпангоута.

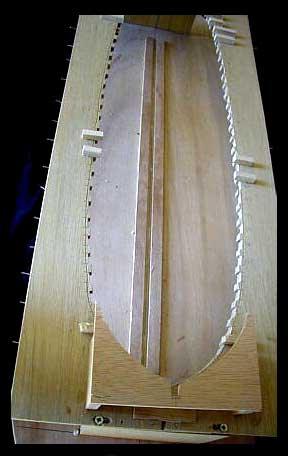

	Общий вид стапеля
	На основании устанавливаем две параллельные рейки для будущего киля. Дополнительные формы-шаблоны в носовой и кормовой части в дальнейшем сильно упростят изготовление корпуса.

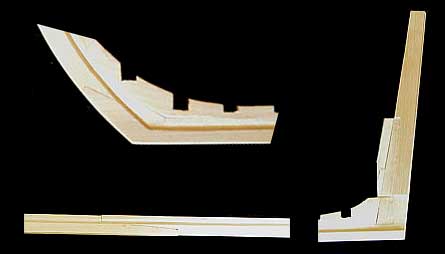

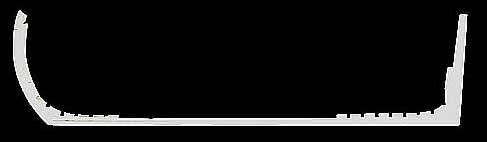

	Затем делаем киль, форштевень и ахтерштевень.
	Вырезы под шпангоуты.
	Устанавливаем их на стапель.
	Необходимо очень точно установить киль и штевни, т.к. от этого зависит вся остальная работа.

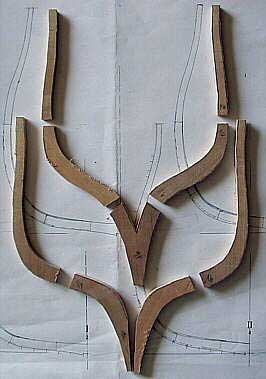

	Теперь надо вырезать элементы будущих шпангоутов. Необходимо оставить небольшие припуски для дальнейшей обработки и подгонки, но не через чур большие, чтоб не тратить много времени на их обработку. Кроме того, нужно сделать запас по высоте каждого шпангоута 10-15 мм (это пригодиться в дальнейшем).
	Для переноса контуров с бумаги на дерево можно использовать копирку, кальку, принтере и даже ксерокс :)  Поступайте как вам удобнее.

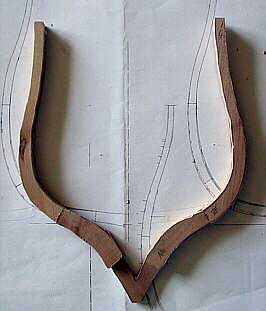

	Каждый шпангоут будет состоять из двух слоев, имеющих одинаковый профиль, но разрезы в разных местах (как на реальном прототипе).
	Надежно склеиваем оба слоя шпангоута.
	Обрабатываем шпангоут для придания ему точного профиля и затем устанавливаем его на киль.
