Самодельная бормашина на базе двигателей постоянного тока типа ДПМ
У меня уже несколько лет успешно работает самодельная бормашинка на базе двигателя ДПМ 30 на напряжение 27 В.
В данной конструкции применён наконечник более старого типа (какой смог найти), но можно использовать и более новые. Желательно использовать те, что используют зубные техники, они несколько прочнее и позволяют большие радиальные нагрузки. Важно, чтобы вал наконечника имел окончание типа <ласточкин хвост>.
Источник питания - обычный стабилизатор напряжения с регулируемым выходным напряжением на ток 1-2 А. Для удобства в работе имеется педаль <вкл-выкл>. Регулируемый источник питания позволяет работать с различными материалами с оптимальной скоростью вращения рабочего инструмента, что важно при работе с различными пластиками.
Конструкция несложная, две детали, изготовленные на токарном станке. Насадка закрепляется на валу двигателя при помощи стопорного винта или штифта. Втулка крепится на корпус двигателя винтами М2. Для этого необходимо снять боковую крышку, отвинтив четыре винта (в посадочных местах подшипников могут находиться тоненькие прокладки для выбора осевого люфта. При сборке не забудьте поставить их на место), просверлить крепёжные отверстия и нарезать резьбу М2. В зависимости от используемого двигателя посадочные места на крышке будут разные, поэтому отверстия во втулке и крышке двигателя необходимо просверлить совместно.

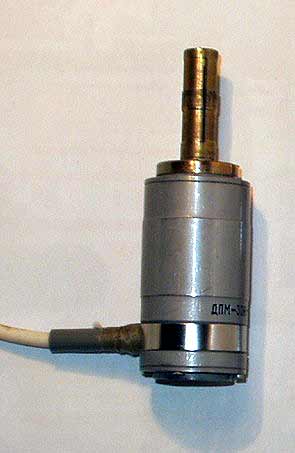

Фото 1. Двигатель с установленной втулкой и насадкой.

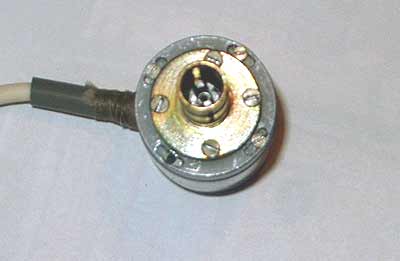

Фото 2. Втулка, вид с торца.
Фото 3. Насадка.

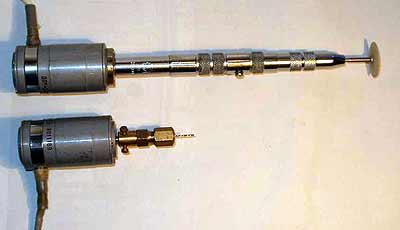

Фото 4. Готовый инструмент: минидрель и бормашинка с отрезным кругом.
