Данные по вооружению английских кораблей на рубеже XVIII-XIX века

Данные по вооружению английских кораблей на рубеже XVIII-XIX века

Британские корабельные орудия.

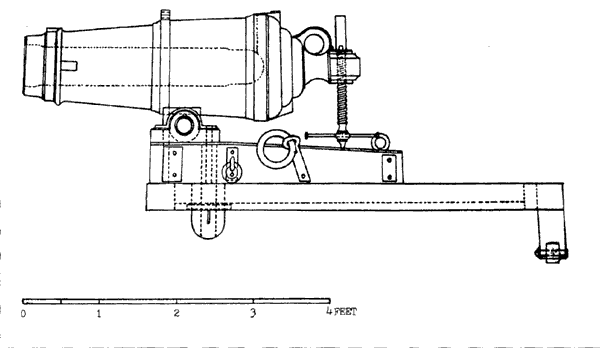

Общая конструкция всех карронад в 1779 году

Рис.1 Общая конструкция всех карронад в 1779 году.



Вооружение кораблей на 1780 год.



ПушекНижняя палубаСредняя палубаВерхняя палубаКвартердекФордек

100

28 42-х фунтовых28 24-х фунтовых28 12-ти фунтовых12 6-ти фунтовых4 6-ти фунтовых

90

26 32-х фунтовых26 18-ти фунтовых26 12-ти фунтовых10 6-ти фунтовых2 6-ти фунтовых

80

26 32-х фунтовых26 18-ти фунтовых24 9-ти фунтовых4 6-ти фунтовых-

64

26 24-х фунтовых-26 12-ти фунтовых10 9-ти фунтовых2 9-ти фунтовых

60

24 24-х фунтовых-26 12-ти фунтовых8 6-ти фунтовых2 6-ти фунтовых

50

22 24-х фунтовых-22 12-ти фунтовых4 6-ти фунтовых2 6-ти фунтовых

44

20 18-ти фунтовых-20 9-ти фунтовых-4 6-ти фунтовых

24

2 9-ти фунтовых-20 9-ти фунтовых2 4-х фунтовых-





Вооружение карронадами на 1780 год.



ОрудийЮтБак

44

8 18-ти фунтовых2 18-ти фунтовых

38

6 18-ти фунтовых4 18-ти фунтовых

36

4 18-ти фунтовых4 18-ти фунтовых

32

6 18-ти фунтовых2 18-ти фунтовых

28

6 12-ти фунтовых2 18-ти фунтовых





Размеры и вес орудий на 1780 год.



Орудие, фунты

Длина, футы и дюймыВес, кгДиаметр ядра, дюймыКалибр, дюймы

48, новое

8'6'27226,989'7,338'

42, новое

8'4'23816,684'7,018'

42

10'0'25126,684'7,018'

36

--6,350'6,666'

32, новое

7'6'18146,105'6,410'

32

9'6'24496,105'6,410'

24, новое

7'0'13615,547'5,824'

24

9'0'21775,547'5,824'

18, новое

6'4'10215,040'5,292'

18

9'0'18755,040'5,292'

12, новое

5'66804,403'4,623'

12

9'0'14874,403'4,623'

9, новое

5'0'5104,000'4,200'

9

7'0'10674,000'4,200'

6, новое

4'4'3403,498'3,668'

6

6'6'8003,498'3,668'

4

6'0'5733,053'3,204'

3, новое

3'6'1372,775'2,913'

3

4'6'3322,775'2,913'

2

--2,423'2,544'

1

--1,923'2,019'





Вооружение кораблей на 1 октября 1792 года.



ПушекНижняя палубаСредняя палубаВерхняя палубаКвартердекФордек

110

30 32-х фунтовых30 24-х фунтовых32 18-ти фунтовых14 12-ти фунтовых4 12-ти фунтовых

100

28 42-х фунтовых28 24-х фунтовых28 12-ти фунтовых12 12-ти фунтовых4 12-ти фунтовых

100

30 32-х фунтовых28 24-х фунтовых30 18-ти фунтовых10 12-ти фунтовых2 12-ти фунтовых

100

30 42-х фунтовых28 24-х фунтовых30 12-ти фунтовых10 12-ти фунтовых2 12-ти фунтовых

100

28 42-х фунтовых28 24-х фунтовых30 12-ти фунтовых10 12-ти фунтовых4 12-ти фунтовых

98

28 32-х фунтовых30 18-ти фунтовых30 12-ти фунтовых8 12-ти фунтовых2 12-ти фунтовых

98

28 32-х фунтовых28 18-ти фунтовых30 12-ти фунтовых8 12-ти фунтовых4 12-ти фунтовых

98

28 32-х фунтовых30 18-ти фунтовых30 18-ти фунтовых8 12-ти фунтовых2 12-ти фунтовых

90

26 32-х фунтовых26 18-ти фунтовых26 12-ти фунтовых10 12-ти фунтовых2 12-ти фунтовых

80

30 32-х фунтовых-32 24-х фунтовых14 9-ти фунтовых4 9-ти фунтовых

80

30 32-х фунтовых-32 24-х фунтовых14 12-ти фунтовых4 12-ти фунтовых

74

28 32-х фунтовых-30 24-х фунтовых14 9-ти фунтовых2 9-ти фунтовых

74

28 32-х фунтовых-28 18-ти фунтовых14 9-ти фунтовых4 9-ти фунтовых

74

28 32-х фунтовых-30 18-ти фунтовых12 9-ти фунтовых4 9-ти фунтовых

64

26 24-х фунтовых-26 18-ти фунтовых10 9-ти фунтовых2 9-ти фунтовых

50

22 24-х фунтовых-22 12-ти фунтовых4 6-ти фунтовых2 6-ти фунтовых

50

22 12-тих фунтовых-22 12-ти фунтовых6 6-ти фунтовых2 6-ти фунтовых

44

20 18-ти фунтовых-22 12-ти фунтовых-2 6-ти фунтовых

40

--28 18-ти фунтовых8 9-ти фунтовых4 9-ти фунтовых

38

--28 18-ти фунтовых8 9-ти фунтовых2 12-ти фунтовых

36

--26 18-ти фунтовых8 9-ти фунтовых2 12-ти фунтовых

32

--26 18-ти фунтовых4 6-ти фунтовых2 6-ти фунтовых

32

--26 18-ти фунтовых4 6-ти фунтовых2 6-ти фунтовых

28

--24 9-ти фунтовых4 6-ти фунтовых-

24

--22 9-ти фунтовых2 6-ти фунтовых-

20

--20 9-ти фунтовых -

18

--18 6-ти фунтовых -

16

--16 6-ти фунтовых -

14

--14 6-ти фунтовых -





Вооружение кораблей на 1793 год.



ПушекНижняя палубаСредняя палубаВерхняя палубаКвартердекФордек

112

30 32-х фунтовых32 24-х фунтовых32 18-ти фунтовых14 12-ти фунтовых4 12-ти фунтовых

100

30 32-х фунтовых28 24-х фунтовых30 18-ти фунтовых10 12-ти фунтовых2 12-ти фунтовых

100

28 32-х фунтовых28 24-х фунтовых28 18-ти фунтовых12 12-ти фунтовых4 12-ти фунтовых

100

28 32-х фунтовых28 24-х фунтовых28 12-ти фунтовых12 12-ти фунтовых4 12-ти фунтовых

98

28 32-х фунтовых30 18-ти фунтовых30 18-ти фунтовых8 12-ти фунтовых2 12-ти фунтовых

98

28 32-х фунтовых30 18-ти фунтовых30 12-ти фунтовых8 12-ти фунтовых2 12-ти фунтовых

80

38 32-х фунтовых-30 24-х фунтовых14 12-ти фунтовых4 12-ти фунтовых

74

28 32-х фунтовых-30 24-х фунтовых14 12-ти фунтовых2 12-ти фунтовых

74

28 32-х фунтовых-28 18-ти фунтовых14 12-ти фунтовых4 12-ти фунтовых

64

26 24-х фунтовых-24 18-ти фунтовых10 12-ти фунтовых2 12-ти фунтовых

50

22 24-х фунтовых-22 12-ти фунтовых4 6-ти фунтовых2 6-ти фунтовых

44

20 18-ти фунтовых-22 12-ти фунтовых-2 6-ти фунтовых

38

--28 18-ти фунтовых8 9-ти фунтовых2 12-ти фунтовых

36

--26 18-ти фунтовых8 9-ти фунтовых2 12-ти фунтовых

36

--26 12-ти фунтовых8 6-ти фунтовых2 6-ти фунтовых

32

--26 18-ти фунтовых4 6-ти фунтовых2 6-ти фунтовых

32

--26 12-ти фунтовых4 6-ти фунтовых2 6-ти фунтовых

28

--24 9-ти фунтовых4 6-ти фунтовых-

24

--22 9-ти фунтовых2 6-ти фунтовых-

20

--20 9-ти фунтовых -

18

--18 6-ти фунтовых -

16

--16 6-ти фунтовых -

14

--14 6-ти фунтовых -





Вооружение карронадами на 1793 год.



ОрудийЮтБак

44

6 18-ти фунтовых2 18-ти фунтовых

44

8 12-ти фунтовых2 18-ти фунтовых

38

4 18-ти фунтовых-

36

4 18-ти фунтовых-

32

4 18-ти фунтовых2 18-ти фунтовых

32

6 18-ти фунтовых-

32

6 18-ти фунтовых2 18-ти фунтовых

32

4 18-ти фунтовых-

28

4 18-ти фунтовых2 18-ти фунтовых





Размеры и вес орудий 1800-1820 годы.



Орудие, фунты

Длина, футы и дюймыВес, кгВес заряда, фунты (кг)Мертвая зона, ярды
 (1 ярд = 0,914 м)		Предел досягаемости, ярды
(1 ярд=0,914 м)

68, карронада

5'2'16345 (2,27)4501420

68, карронада

4'0'13175 (2,27)4501420

42, карронада

4'3-1/2'10103,5 (1,6)4201350

32

9'6'252010-11 (4,5-5)3502900

32

8'0'225910-11 (4,5-5)3502900

32, карронада

4'1/2'7722,5 (1,15)3901250

24

9'6'22938 (3,6)265-2972513-2870

24

9'0'21688 (3,6)265-2972513-2870

24

8'0'19758 (3,6)265-2972513-2870

24

7'6'18506 (2,7)221-2882562-2668

24

7'0'18166 (2,7)221-2882562-2668

24

6'6'17716 (2,7)221-2882562-2668

24

6'0'14076 (2,7)221-2882562-2668

24, карронада

3'7-1/2'5902 (0,9)3601150

24, карронада

3'0'5332 (0,9)3601150

18

9'0'19308 (3,6)265-2972513-2870

18

8'0'17148 (3,6)265-2972513-2870

18

6'0'12266 (2,7)221-2882562-2668

18, карронада

3'3'4091,5 (0,7)3251100

18, карронада

2'4'3861,5 (0,7)3251100

12

9'0'15783,5 (1,6)3001800

12

8'6'15103,5 (1,6)3001800

12

7'6'13283,5 (1,6)3001800

12, карронада

2'9'2841 (0,45)2951000

12, карронада

2'2'2611 (0,45)2951000

9

9'0'14073,5 (1,6)3001800

9

8'6'13403 (1,4)3001800

9

8'0'12263 (1,4)3001800

9

7'6'12033 (1,4)3001800

9

7'0'11463 (1,4)3001800

6

8'6'10102 (0,9)2501500

6

8'0'9762 (0,9)2501500

6

7'6'9192 (0,9)2501500

6

7'0'8742 (0,9)2501500

6

6'6'8402 (0,9)2501500

6

6'0'7952 (0,9)2501500

6

2'8'2161 (0,45)230980

4

6'0'5561,5 (0,7)2501400

4

5'6'5331,5 (0,7)2501400

3

4'6'3291 (0,45)-1400

1/2

3'0'57---

10' мортира

4'8'186112,5 (5,7)-3800

13' мортира

5'3'373432 (14,5)-4000





Размеры пушечных станков (лафетов) 1800 год.



Орудие, фунты

Длина, футы и дюймыМежосевое расстояние, футы и дюймыВысота до нижнего конца орудия, футы и дюймы

32

6'3'4'9'2'9'

24

5'10'4'7'2'8'

18

5'8-1/2'4'4'2'4-1/2'

12

5'3'3'10'1'10'

9

4'10'3'6-1/2'1'10-1/2'

6

4'5'3'3-1/2'1'10'

4

3'6'3'0'1'9'





Станки для карронад 1800 год.



Калибр, фунты

Высота, дюймыТолщина, дюймыТолщина основания, дюймыШирина, дюймыДлина, дюймыДиаметр подъемного болта, дюймы

68

21,75'7,75'5,0'30,5'96,0'2,0'

42

21,50'7,00'5,5'26,5'82,5'2,75'

32

19,00'6,00'3,0'24,0'78,0'2,0'

24

18,00'5,75'3,25'21,0'76,0'1,0'

18

19,00'5,00'4,0'20,0'64,0'1,0'

12

16,00'5,00'4,0'20,0'67,0'1,0'

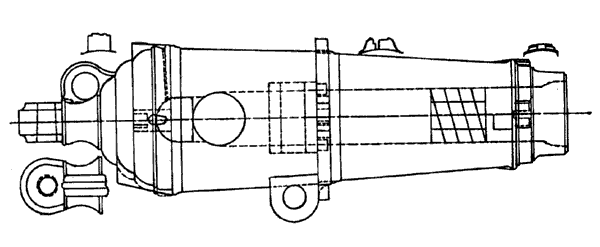

24-х фунтовая 3’ карронада. Около 1795 года.

Рис.2 24-х фунтовая 3' карронада. Около 1795 года.



Вверху 18-ти фунтовое 9’ орудие. Около 1800 года. Ниже 24-х фунтовое 9’6

Рис.3 Вверху 18-ти фунтовое 9' орудие. Около 1800 года. Ниже 24-х фунтовое 9'6' орудие. Около 1800 года



12-ти фунтовая 9’ пушка. Около 1805 года.

Рис.4 12-ти фунтовая 9' пушка. Около 1805 года.



24-х фунтовая 9’6

Рис.5 24-х фунтовая 9'6' пушка. Около 1805 года.
