Не знаю по каким причинам Mantua назвала свое изделие испанской пушкой, но вполне очевидно, что эта модель - некий обобщенный образ орудия ХIV – ХVI веков. Такие пушки применялись в этот период в разных странах, как на суше, так и на море. Они представляли собой кованную железную трубу, скрепленую для прочности обручами. Заряжались пушки через съемную зарядную камору, к которой, для удобства, приваривалась ручка или кольца. Камора с зарядом вставлялась на место и прижималась к стволу деревянным клином. Пушки крепились на деревянном лафете при помощи металлических лент или веревок. Поскольку отдача у таких орудий была незначительной, а для перезарядки не требовался откат, то лафет обычно делали без колес или только с одной парой – для транспортировки.


К борту корабля пушки крепились брюком, естественно более коротким, чем у поздних, дульнозарядных орудий. Мощность подобных пушек была незначительной, и они применялись главным образом в ближнем бою для поражения живой силы противника (именно поэтому абордажный бой был в этот исторический период основной формой морского сражения). Такие орудия использовались на флоте до конца ХVI века. На затонувшей в 1545 году Мэри Роуз были найдены пушки разных типов, как старые кованые, так и новые, литые.

Модель предлагаемая Mantua представляет собой набор заготовок требующих определенной доработки. В комплект входит точеный ствол из латуни, лафет из темного дерева, подставки для лафета и черненые рымы с кольцами. Надо отметить, что качество этих заготовок весьма высокое, что, в конечном счете, позволяет сделать точную и красивую модель.

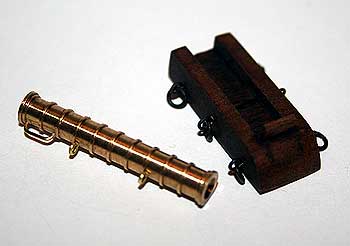

Пушка Mantua: ствол и лафет

Ствол

На ствол пушки необходимо установить петли с кольцами, при помощи которых орудие поднимали, а также ручку на зарядную камору. Для установки этих деталей, в стволе высверливаются 4 отверстия. Латунь легко сверлится вручную, тонким сверлом 0,2 мм. Его для удобства лучше насадить на пластиковый держатель. Петли можно сделать из рымов небольшого диаметра, которые, как и ручку зарядной каморы, вклеивают в отверстия цианакрилатным клеем (Супер Момент). В этом случае они будут держаться очень прочно.

На представленных фотографиях ствол пушки в демонстрационных целях не окрашен, но для установки на корабль его необходимо зачернить специальной жидкостью, а еще лучше окрасить. Для окраски лучше всего использовать модельные полирующиеся металлики фирмы Gunze Sangyo, в данном случае цвет железа – iron. К сожалению, сейчас эти краски достать в России практически невозможно, их приходится приобретать в Японии или Европе. В качестве альтернативы можно использовать металлики других фирм, например, Humbrol, но они хуже по качеству.

Лафет

Для придания лафету более реалистичного облика, на него необходимо установить упор и клин. Эти детали можно вырезать из реек темного ореха 2х4 и

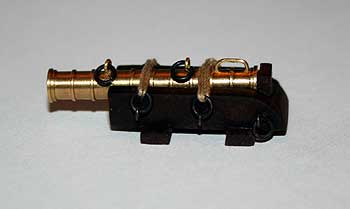

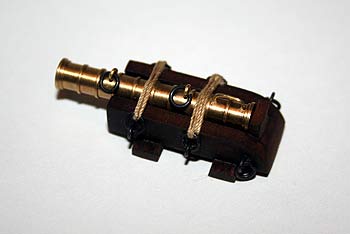

1х3, соответственно. Упор вклеивается клеем ПВА Столяр и зашлифовывается заподлицо с поверхностью лафета. Поскольку видов конструкций орудийных лафетов в этот исторический период было великое множество, столько же и существовало вариантов его доработки. Лафет можно утончить по бокам в два раза, изменить его форму, установить пару колес вместо плоских опор и т.д. Поскольку лафеты в большинстве случаев делали из дуба, то я окрасил его морилкой в характерный красно – коричневый цвет. Ствол на лафете закрепляется нитью, продетой сквозь боковые кольца. Третья пара колец служит для крепления брюка. Существовало несколько способов крепления ствола к лафету: канат мог проходить сквозь кольца по бокам лафета, охватывать весь лафет или, вместо канатов, использовались железные или бронзовые крепления.

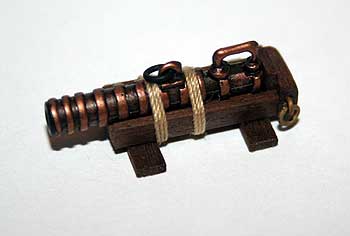

Пушка фирмы Amati

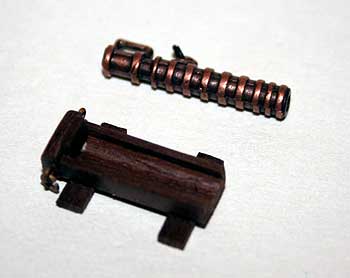

Несколько слов здесь можно сказать об аналогичных пушках фирмы Amati. Эти пушки литые, поэтому имеют более сложную форму. На них отлита ручка и петля для одного кольца. К сожалению, на некоторых экземплярах встречается литьевой брак – смещение половин ствола. Лафеты у этих пушек металлические, и хотя они выглядят неплохо, я заменил их самодельными, деревянными. Такие лафеты несложно изготовить из реек темного ореха. Для этого используются куски реек 2х4 для основания лафета и упора, и 1х3 для бортов и опор. Ствол закрепляется на таких лафетах вышеуказанными способами.
Пушки такого типа можно установить на моделях кораблей ХV – ХVI веков – нао и каравеллах Колумба, каракках, испанских и английских галеонах. Причем, использование на одном корабле орудий с различной конструкцией стволов и лафетов будет вполне соответствовать историческим реалиям.
