12-ти фунтовая пушка наполеоновской армии. Модель фирмы Mantua
Теги: Mantua, MA804, пушка
Производитель набора - фирма Mantua, артикул набора MA804, масштаб 1:17.

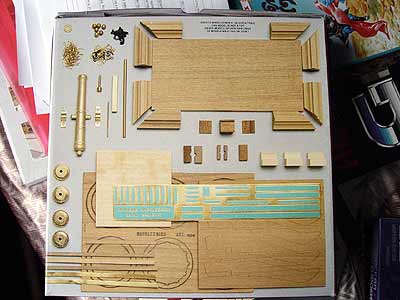

Рис. 1. Комплектация набора.
Комплект поставки:
- инструкция на 5-ти языках (русского нет, есть английский + немецкий, итальянский:).
- из дерева можно упомянуть рейки из ореха. А также - пушечный ствол превосходного качества.
- фототравленные детали.
- каталог моделей/инструментов от Mantua (мелочь, а приятно :)))
При изготовлении модели Вам потребуется:
- сверла: 3,5; 0,8
- клей: ПВА, цианокрилатный
- морилка
- краска: золото, черный металлик
(Humbrol 16/Met 201)
- ножницы по металлу
- молоток, кусачки, : :)
При изготовлении модели Вам может потребоваться:
- раствор медного купороса
- матовый/глянцевый лак (дело вкуса, сам не покрывал)
- эпоксидная смола или моделярская шпаклевка (для закрытия щели в районе оси вращения (видна, только если перевернуть пушку). Дело вкуса, сам использовал Humbrol Model Filler и окраску под золото)
- доп. краски. Как, например Revell 26 Matt под ржавчину и Revell 65 Matt под грязь/окисление железа (грязно-зеленый).
Возможные проблемы:
Главная доска в подставке может быть с легким искривлением по диагонали, что легко устраняется путем подъема уголков другой диагонали подставки;
Обивка лафета будет происходить немного по-другому, не так, как показано в инструкции по сборке, что связано с несоответствием рисунков инструкции с реально просверленными отверстиями деталей (что НЕ ИМЕЕТ существенного значения).
Ход постройки:
Вся постройка, с небольшими дополнениями и пояснениями описанными здесь, идет строго по инструкции.
Примечание: модель может быть воссоздана как ажурное украшение с ядрами темно-золотого цвета, золотой обивкой лафета и колес: (по умолчанию) или как исторически воевавшее орудие: дело вкуса! ;)) И если Вы выбрали второй вариант, то именно здесь Вам понадобятся доп. краски (см. выше).

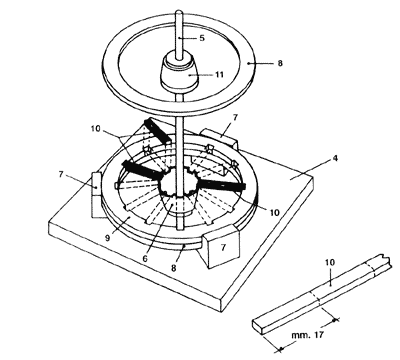

Рис. 2. Изготовление колеса.

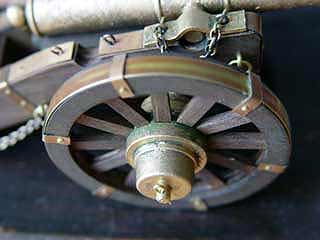

Рис. 3. Готовое 'состаренное' колесо.
Для изначального <старения> всей модели я брал <НЕ ЛИЦЕВУЮ> сторону латуневых деталей.
Для <старения> колес применял следующий способ: <обод> зашкуривал до белизны и погружал в раствор медного купороса, а через 1,5-2 часа вынимал уже темно-красный, переходящий в ржавый цвет. После <обивки> колес и окончательной сборки приступал к следующему этапу:
- латуневую сердцевину местами покрывал вначале под ржавчину, потом под грязь/окисления железа;
- когда краска высыхала, брал кусочек поролона, наносил на него чуть-чуть золотой краски (главное не переборщить!) и как бы отбивал им по уже <покрашенной> латуневой сердцевине колеса (главное не зацепить сами <спици> колеса!).
Для <старения> ствола пушки и накидок на цапфы (<ушек> слева и справа от ствола) использовал ту же методику; также покрасил горловину пушки в металлически-черный.
Примечание: и колеса и пушку покрывал штрихами. В качестве инструмента использовал синтетическую кисть (жесткость) под 0 (ширина штрижка).

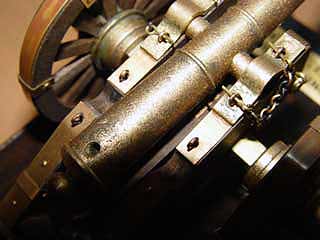

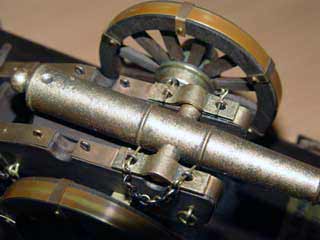

Рис. 4. 'Состаренный' ствол пушки.

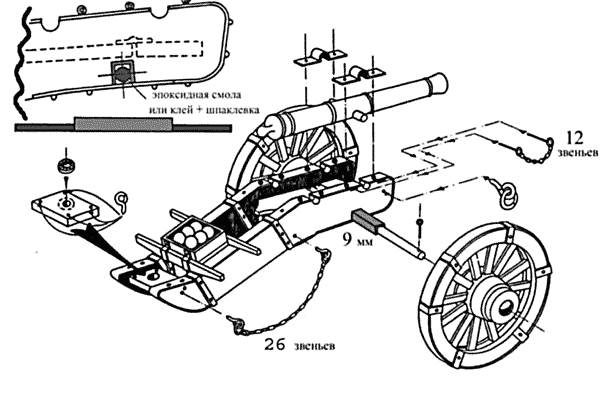

Рис. 5 Схема сборки пушки.
Также позолотил цепь, используя золотую краску.
Выводы:
Набор в целом получился довольно интересный. Пушка реалистична, а механика подъема/опускания ствола действует. Что касается инструкции, то, имея рисунки отличного качества и описание поэтапной сборки каждого элемента, собрать данную модель будет возможно даже начинающим, но это вовсе не значит, что модель является легкой в плане постройки. Хотя для благополучной постройки тех же колес в комплект поставки входит специальный <стапель>. Если же брать данную модель со стороны <цена-качество>, то мое мнение таково, что она окупит и Ваше время.

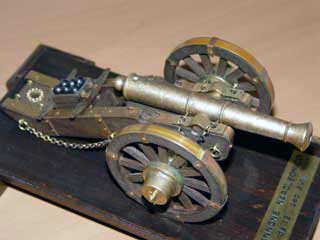

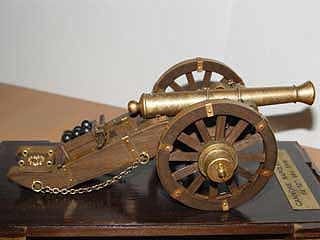

Рис. 6. Готовая пушка.
© Общин Александр, 2004
© www.shipmodeling.ru
