Как построить корпус деревянной модели парусника
Как построить корпус деревянной модели парусника: техники и советы
Введение
Постройка корпуса — это один из самых увлекательных и сложных этапов в создании любой модели корабля. От выбора материала для обшивки до самых изысканных финишных покрытий — каждый шаг требует заботы, терпения и мастерства. В этом руководстве мы вместе пройдем каждый из этих шагов: от конструкции каркаса к защитным покрытиям и, наконец, к декорированию. Дадим практические советы для достижения профессионального результата.
От каркаса к обшивке: как устроен деревянный корпус корабля
Создание корпуса классического парусного судна — это процесс, в котором прочность и красота идут рука об руку. В его основе лежит мощный «скелет», который впоследствии облекается в элегантную «кожу» из деревянных планок. Понимание этой структуры — ключ к созданию точной и реалистичной модели.
Основные структурные элементы:
- Киль (Keel): Позвоночник корабля, основная продольная балка, идущая от носа к корме. Основа всей конструкции.
- Штевни (Stems): Носовой (форштевень) и кормовой (ахтерштевень) элементы, продолжение киля, формирующие обводы оконечностей судна.

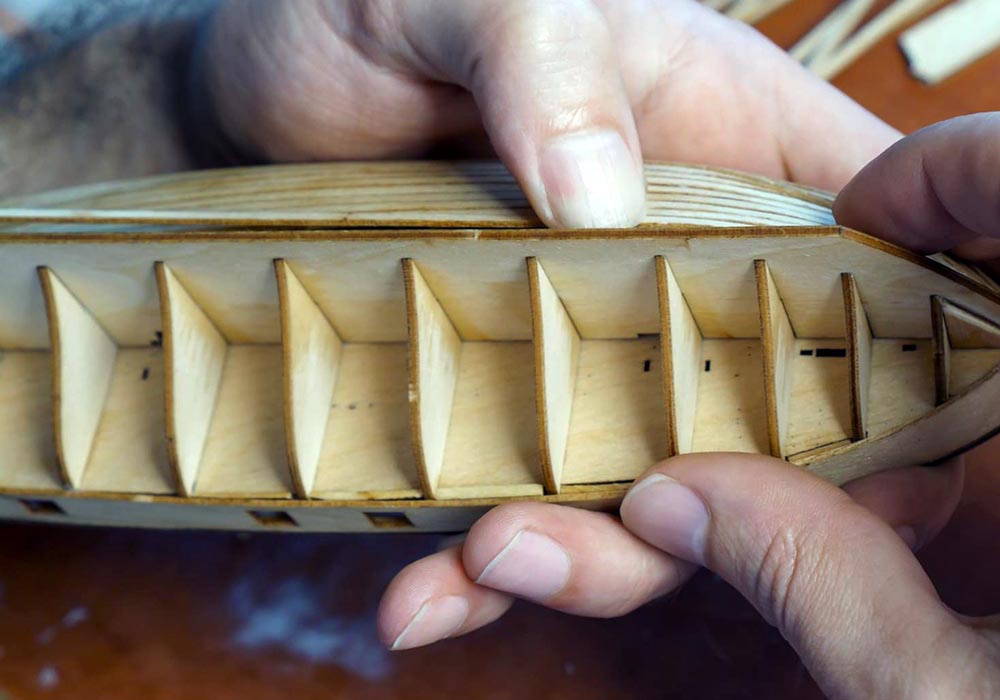

- Шпангоуты (Frames или Ribs): Поперечные «ребра» корпуса, которые устанавливаются на киль. Они определяют будущую форму подводной части и ширину корабля.
- Стрингеры (Stringers): Продольные элементы, связывающие шпангоуты вместе, обеспечивая продольную жесткость каркаса. Ставятся с основном на корпусах длинных моделей.
- Обшивка (Planking): Рейки, которые крепятся к наружной стороне каркаса, формируя гладкую и иногда водонепроницаемую оболочку корпуса.

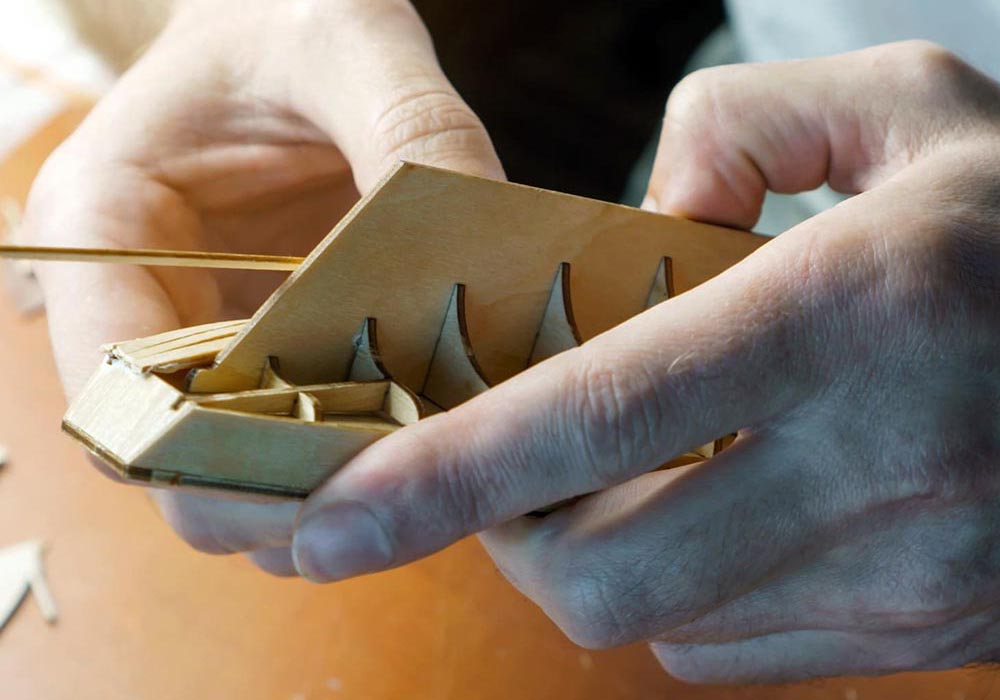

Постройка корпуса модели парусника достоверно повторяет принципы традиционного судостроительного искусства. Всё начинается с установки шпангоутов на киль. Как и на настоящих верфях, эти «рёбра» задают обводы корпуса и обеспечивают правильное распределение нагрузок по всей конструкции.
Затем наступает этап обшивки — деликатный процесс, требующий точности и внимания к деталям. Деревянные рейки, изгибаясь по каркасу из шпангоутов и киля, придают корпусу цельность и прочность — точно так же, как на настоящих кораблях, где правильная укладка досок повышает водонепроницаемость и устойчивость конструкции к воздействию воды.
Качественно выполненная обшивка — основа успешной модели: она гарантирует не только эстетический результат, но и даёт моделисту удовлетворение от точного и грамотного воссоздания выбранного прототипа.
Наружная (чистовая) обшивка: финальный штрих
Наружная обшивка корпуса — завершающий этап, самый важный. Именно здесь мастерство моделиста и внимание к исторической достоверности проявляются в полной мере.
Чтобы достичь высокого качества результата, наружную обшивку необходимо выбирать и укладывать с той же тщательностью, что и на самых технически сложных этапах строительства. Дорогие деревянные рейки, такие как орех или красное дерево, остаются наиболее ценимым решением среди моделистов, поскольку они подчеркивают естественную красоту материала и придают аутентичный вид.
Для адаптации реек к изгибам корпуса необходимо правильно их согнуть, не сломав и не повредив рейки. Традиционная техника замачивания реек в горячей воде может повредить структуру волокон и вызвать поломку реек. Чтобы избежать этого риска, мы предлагаем два специализированных инструмента: электрический сгибатель реек, где с помощью нагрева сгибается рейка, и инструмент для сгибания реек — механическое решение, идеальное для быстрой и контролируемой работы. Оба инструмента позволяют безопасно получить идеальные изгибы, повышая качество обшивки и ускоряя её установку.
В некоторых случаях, когда модель воспроизводит специфичные исторические прототипы, обшивка может быть дополнена металлическими покрытиями из меди или латуни, достоверно имитируя защиту, использовавшуюся на реальных кораблях. Этот скрупулезный процесс добавляет модели очарование и историческую ценность.
Декоративные элементы также являются неотъемлемой частью обшивки: ватерлинии, орнаментальные фризы и контрастные отделки — это детали, которые определяют характер корабля и помогают передать его идентичность.
Ключевые моменты:
- Материалы: Ценные породы дерева (орех, красное дерево) для аутентичности и эстетики.
- Инструменты:

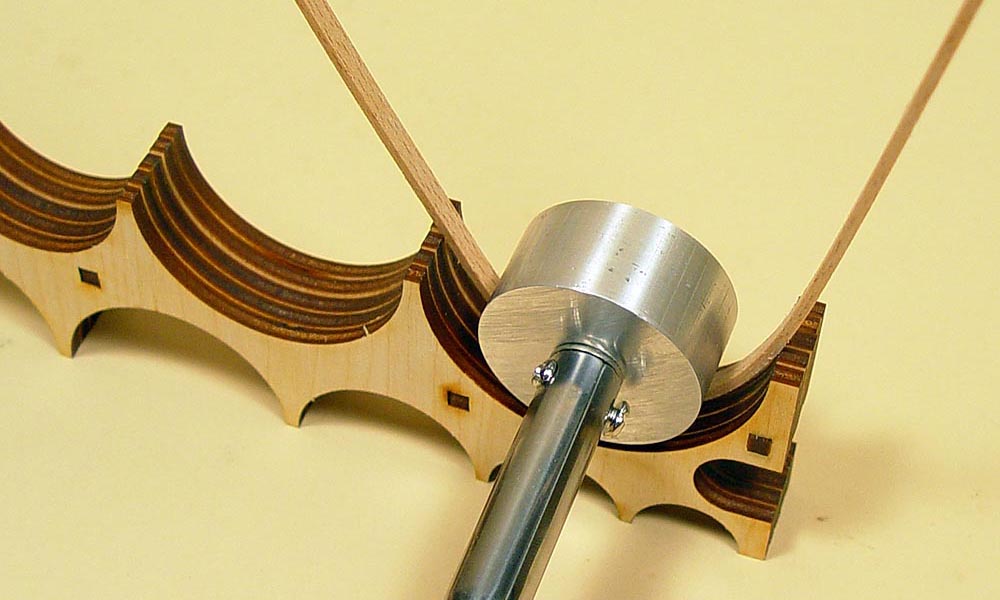

- Электрический сгибатель реек для изгиба методом нагрева.
- Механический инструмент для сгибания реек для удобства работы без риска повреждения.
- Исторические детали: Медная или латунная обшивка для имитации защитных обшивок реальных кораблей.
- Декор: Ватерлинии, фризы и контрастные вставки как финальные акценты, подчеркивающие уникальность модели.
Этот этап требует терпения, но именно он превращает модель в музейный экспонат, отражающий дух эпохи и мастерство создателя.
Как правильно сделать корпус водонепроницаемым
Гидроизоляция корпуса — ключевой этап в постройке модели корабля, особенно если вы планируете запускать её на воде. Она необходима для защиты деревянной основы корпуса модели от влаги, перепадов температур и последующей деформации.
Среди наиболее распространенных решений для защиты корпуса и подготовки его к отделке можно выделить следующие:
1. Выбор и подготовка древесины
- Используйте плотные породы дерева (например, орех, красное дерево, грушу), они менее склонные к деформации от влаги.
- Перед обработкой убедитесь, что поверхность корпуса идеально отшлифована и очищена от пыли.
2. Специализированные грунтовки (Primers)
- Нанесите специализированный герметик для древесины (например, на основе эпоксидной смолы, акрила или полиуретана). Он проникает в поры дерева, создавая барьер для воды.
- Наносите кистью в 2-3 тонких слоя, давая каждому слою полностью высохнуть.
- Акриловые грунтовки: Быстро сохнут, нетоксичны, подходят для моделей, которые будут окрашиваться.
- Полиуретановые грунтовки: Образуют прочное покрытие, устойчивое к механическим воздействиям.
3. Использование эпоксидной смолы
- Эпоксидная смола — один из самых надёжных вариантов. Она образует прочное влагостойкое покрытие.
- Смешайте смолу с отвердителем согласно инструкции и нанесите кистью на корпус. Излишки аккуратно удалите шпателем. Потребуется несколько тонких слоёв.
- Преимущества: Высокая прочность, устойчивость к воде и деформациям, идеальная база для последующей покраски.
- Особенности: Требует точного смешивания смолы с отвердителем в пропорциях, указанных производителем.
4. Нанесение лака или краски
- Яхтный лак или эмалевая краска создают дополнительный защитный слой.
- Наносите 3-4 тонких слоя краски или лака (обязательно с промежуточной шлифовкой покрытия мелкой наждачкой).
- Преимущества: Подчёркивает текстуру дерева, часто обеспечивает УФ-защиту и устойчивость к влаге.
- Важно: Если модель будет находиться под солнечными лучами, то используйте лак с УФ защитой.
5. Восковые пропитки (Wax-Based Sealers)
· Применение: Втираются в дерево, заполняя микропоры. Часто используются для моделей, которые не планируется красить, так как на них краска не ляжет
· Недостатки: Менее долговечны, чем эпоксидные составы, требуют обновления раз в 5-10 лет. Не герметичны.

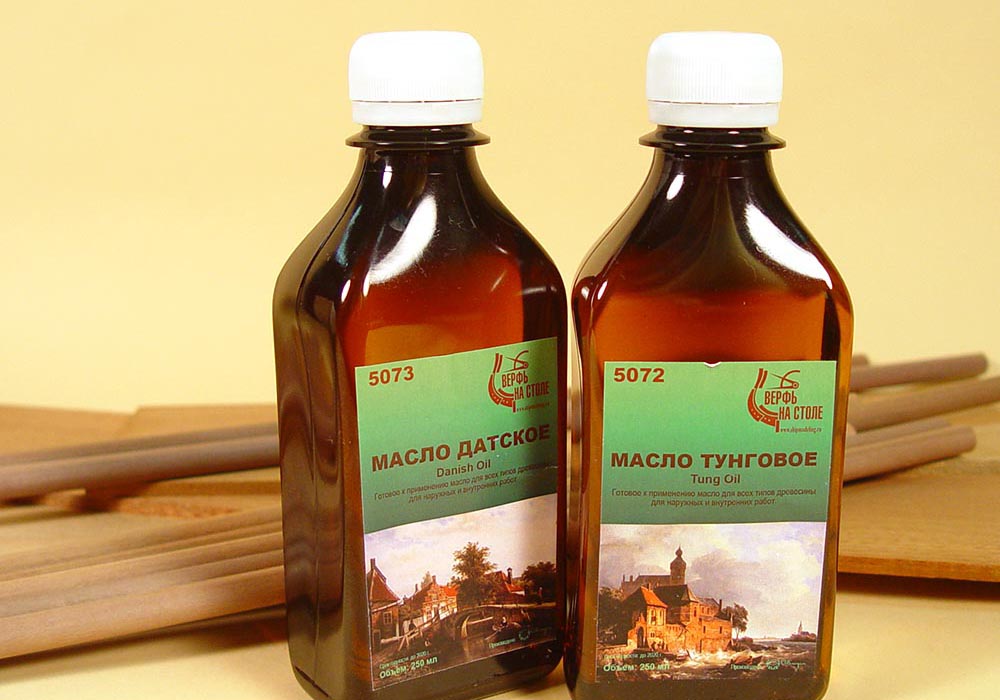

6. Масла для древесины (например, тунговое или датское)
· Применение: Наносятся в несколько слоёв с сушкой каждого слоя. Подходят для покрытия уже окрашенных и для неокрашенных моделей.
· Особенность: Подчёркивают естественную красоту дерева, но не обеспечивают такой же защиты, как синтетические материалы.
7. Проверка на герметичность
- После высыхания всех слоёв проведите тест: поместите модель в воду на короткое время и проверьте, не появляются ли пузыри или протечки.
Критерии выбора:
· Для плавающих моделей: Эпоксидная смола + яхтный лак.
· Для стендовых моделей без покраски: Воск или масло.
· Под покраску: Грунтовка на эпоксидной или полиуретановой основе, затем краска и лак поверх краски.
Главное — соблюдать технологию нанесения и давать каждому слою полностью высохнуть. Это гарантирует не только защиту, но и безупречный внешний вид вашей модели.
Советы:
- Избегайте толстых слоёв покрытия — они могут скрыть мелкие элементы модели. Кроме того, толстый слой лака или краски со временем потрескается.
- Для моделей парусником лучше не используйте краски, а покройте корпус прозрачным лаком или маслом, чтобы сохранить цвет естественной текстуры дерева.
Правильная гидроизоляция не только защитит модель, но и продлит её жизнь, сохраняя внешний вид на десятилетия.
Особенности корпуса для ходовых (плавающих) моделей
Создание корпуса для ходовой модели корабля требует особого подхода, так как он должен сочетать в себе не только эстетику, но и функциональность, устойчивость к нагрузкам во время гонки и хорошую гидродинамику. Вот ключевые аспекты, которые отличают такие корпуса:
1. Прочность и жёсткость
- Материалы: Используется влагостойкая фанера, стеклопластик или лёгкие сплавы. Деревянные корпуса изнутри дополнительно усиливаются эпоксидной смолой.
- Конструкция: Усиленные шпангоуты, двойная обшивка или проклейка внутренних швов стеклотканью для предотвращения деформации под нагрузкой.
2. Гидродинамика
- Обводы корпуса: Форма должна минимизировать сопротивление воды. Носовая часть — острая для рассечения волн, корма — плавная для снижения турбулентности.
- Киль и балласт: Устойчивость на курсе обеспечивается тяжёлым килем (свинцовым или стальным), который опускает центр тяжести модели и предотвращает ее опрокидывание.
3. Герметичность
- Уплотнение: Все швы и стыки промазываются эпоксидной смолой или силиконовым герметиком. Отсеки для двигателя и аккумулятора дополнительно изолируются.
- Люки: Доступ к внутренним узлам организуется через водонепроницаемые люки с резиновыми уплотнителями.
4. Стыковка с движущими элементами
- Дейдвудная труба: Прочная трубка, через которую проходит гребной вал. Устанавливается строго соосно с двигателем, чтобы избежать вибраций.
- Рулевое устройство: Рулевой механизм дополнительно защищается от попадания водорослей и мусора.
5. Защитное покрытие
- Антифоулинг: Для моделей, часто плавающих в естественных водоёмах, рекомендуется покрытие против обрастания водорослями.
- Ударопрочность: Корпус красят уретановыми эмалями или покрывают стеклотканью для устойсивости к ударам о волны или препятствия.
Примеры решений:
- Для катеров: Плоское днище для стабильности на высоких скоростях.
- Для парусников: Глубокий съемный киль с балластом и обтекаемые обводы.
- Для копий исторических судов: Баланс между аутентичностью и модернизацией скрытых элементов (например, усиление каркаса).
Итог:
Корпус ходовой модели — это инженерный компромисс между исторической точностью, гидродинамикой и долговечностью. Даже небольшие просчёты в конструкции могут привести к потере управляемости или затоплению модели. Тестирование в воде на мелководье — обязательный этап перед первым запуском!
Отделка для идеального эстетического вида
Финальная отделка корпуса — этап, который превращает просто модель в произведение искусства. Вот ключевые шаги и методы для достижения безупречного внешнего вида:
1. Подготовка поверхности
- Шлифовка:

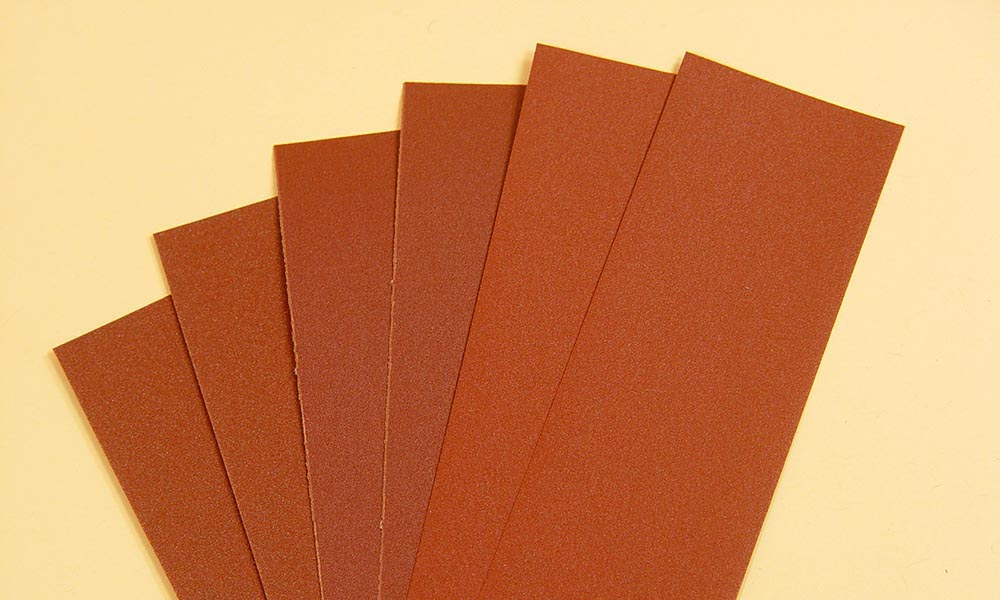

Начните с грубой наждачной бумаги (зернистости 180-240), постепенно переходя к мелкой (зернистости 400-600). Удалите все неровности и следы от клея.
2. Покраска
- Грунтование:
Нанесите акриловый или эпоксидный грунт или жидкую шпаклевку для выравнивания поверхности и скрытия дефектов. После высыхания отшлифуйте грунт мелкой наждачной бумагой (P800-P1000). - Выбор краски:
Используйте специализированные моделированные краски (например, на акриловой или эмалевой основе). Для металлических элементов — аэрозольные краски с эффектом металлика. - Техника нанесения:
Для получения равномерного покрытия без подтёков наносите тонкие слои краски с помощью аэрографа. - Маскирование:
Используйте малярный скотч и специальную ленту для создания чётких линий и узоров (например, ватерлинии).
3. Нанесение лака
- Защитный слой:
Покройте модель яхтным лаком (для ходовых моделей) или матовым/глянцевым лаком в зависимости от желаемого эффекта. - Полировка (только для ходовых моделей):
После высыхания лака отполируйте поверхность мягкой тканью или полировальной пастой для зеркального блеска.
4. Детализация и декали
- Нанесение декалей:
Используйте готовые декали или закажите свои собственные. Закрепляйте их глянцевым лаком. При необходимости поверх слоя глянцевого лака положите слой матового лака. - Состаривание:
Для реалистичности добавьте эффекты износа: лёгкую потёртость на выступающих частях, следы ржавчины (используйте пигменты или масляные краски).
5. Финальные штрихи
· Такелаж и мелочевка:
Установите мачты, паруса, якоря и другие детали.
· Восковая защита:
Нанесите тонкий слой воска для дополнительной защиты и блеска (например, карнаубский воск).
Рекомендации:
- Для деревянных моделей без покраски используйте пропиточные масла (датское, тунговое), чтобы подчеркнуть текстуру древесины.
- Избегайте толстых слоёв краски — они скрывают мелкие детали.
- Тестируйте материалы на обрезках древесины перед нанесением на модель.
Идеальная отделка требует терпения: каждый слой должен полностью высохнуть перед нанесением следующего. Результат — модель, которая выглядит профессионально и реалистично даже при близком рассмотрении.
Финальные детали, которые обеспецивают разницу между сувениром и моделью
Когда изготовлени и отделка корпуса завершены, внимание переключается на мелкие детали, которые оживляют модель: шлюпки, якоря, флаги и именные таблички. Шлюпки могут поставляться предсобранными или требовать ручной сборки — это дополнительный вызов, который обогащает проект (такой своеобразный минипроект). Якоря, в свою очередь, следует отшлифовать и покрасить, чтобы они гармонировали со стилем модели.
Наконец, не стоит упускать из виду подставку, которая подчеркивает ценность работы, но не выделятся из общего стиля. Простая именная табличка с названием корабля добавляет элегантности и помогает вашим гостям идентифицировать модель.
Ключевые элементы финальной детализации:
- Шлюпки (Lifeboats)
— Если модель требует ручной сборки шлюпок, используйте тонкие рейки и стандартный шпангоутный набор.
— Покрасьте шлюпки в цвета, соответствующие историческому периоду корабля (например, белые для военных кораблей, тёмно-зелёные для торговых).
— Добавьте для реализма миниатюрные вёсла и т.д. - Якоря (Anchors)
— При необходимости зашкурьте литейные швы на металлических якорях.
— Для эффекта использования покрасьте якоря черной матовой краской слегка пройдитесь по ним сухой кистью с серебристым пигментом.
— Закрепите якоря на цепях или канатах, имитируя историчное крепление. - Флаги (Flags)
— Распечатайте флаги на тонкой ткани или специализированной.
— Слегка надрежьте края флагов для эффекта развивания на ветру.
— Закрепите их на мачтах с помощью микроскопических нитей. - Именная табличка (Nameplate)
— Выберите материал: латунь, дерево твёрдых пород или покрытая сусальным золотом пластина.
— Гравируйте название корабля и год его постройки (для исторических моделей).
— Закрепите табличку на подставке с помощью клея или миниатюрных шурупов. - Подставка (Display Stand)
— Изготовьте основание из твёрдого дерева (например, орех или вишня) или сделайте киль-блоки из прозрачного акрила (для моделей современных судов).
— Обейте нижнюю часть киль-блоков мягким войлоком, чтобы защитить поверхность корпуса модели.
— На основание поставьте латунные или стальные держатели, чтобы надёжно зафиксировать корпус за киль.
Советы для идеального результата:
- Используйте лупу с подсветкой для работы с мельчайшими деталями.
- Соблюдайте единую стилистику: все элементы должны соответствовать эпохе и типу корабля.
- Для флагов и вымпелов обратитесь к историческим источникам, чтобы избежать ошибок в символике.
Эти детали не просто дополняют модель — они рассказывают её историю. Именно они превращают технически точную копию в живое произведение искусства, которое притягивает взгляд и вызывает восхищение.
