Орудийные порты

Теги: орудийный порт, справочник судомоделиста, пушки

Перевод  главы XVI из книги C.G. Davis "Ship Model Builder's Assistance". Полный перевод вы можете приобрести по dgagak@mail.ru, подробности здесь.

Нижеприведенное правило поможет судомоделистам, которые изготавливают старинные английские военные корабли примерно 1750 года. Размеры портов и элементов орудийных лафетов пропорциональны калибру, то есть диаметру ядра, и легко высчитываются.
1 фунтовое ядро диаметром 1,923 дюйма
2 фунтовое ядро диаметром 2,423 дюйма
3 фунтовое ядро диаметром 2,793 дюйма
4 фунтовое ядро диаметром 3,053 дюйма
6 фунтовое ядро диаметром 3,494 дюйма
9 фунтовое ядро диаметром 4,000 дюйма
12 фунтовое ядро диаметром 4,403 дюйма
18 фунтовое ядро диаметром 5,040 дюйма
24 фунтовое ядро диаметром 5,546 дюйма
32 фунтовое ядро диаметром 6,106 дюйма
36 фунтовое ядро диаметром 6,350 дюйма
42 фунтовое ядро диаметром 6,684 дюйма

Расстояние от центра одного орудийного порта до центра другого должно равняться 25 калибрам. продольная длина орудийного порта должна составлять 6 ½ калибров. Высота орудийного порта должна быть равна 6 калибрам. нижний косяк орудийного порта в 3 ½ калибрах от палубы.
Толщина боковин, или как их еще называли щёк орудийных лафетов, должна равняться калибру, и ось лафета имеет такой же диаметр. Болты должны быть в 1/5 калибра.

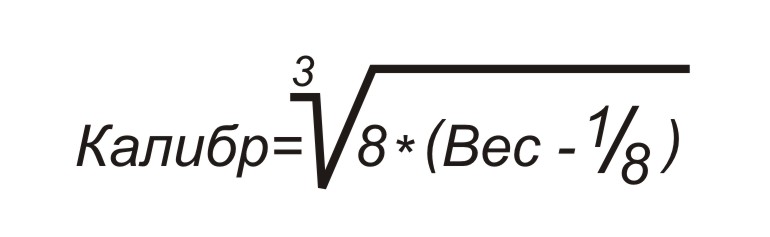

Калибр или диаметр пушечного ядра можно определить по его весу: вычтите 1/8 из его веса и умножьте остаток на 8, а затем извлеките из получившегося кубический корень:


Чтобы определить вес ядра по его диаметру: возведите в куб диаметр и разделите на 8, а затем добавьте 1/8 к получившемуся результату и у вас получится вес ядра в фунтах.

На американском военном флоте в 1850 году орудийные порты были большего размера, чем на кораблях более старого типа:

ОрудиеВысота нижнего косяка над палубойВысота портаДлина порта вдоль корабля
24 фунта28 дюймов34 дюйма40 дюймов
18 фунтов26 дюймов31 дюйм36 дюймов
12 фунтов24 дюйма28 дюймов33 дюйма
8 фунтов22 дюйма25 дюймов30 дюймов
6 фунтов20 дюймов22 дюйма27 дюймов
4 фунта18 дюймов19 дюймов24 дюйма
3 фунта16 дюймов17 дюймов21 дюйм

© www.shipmodeling.ru, 2013

©  Андрей Баитов
