Чертежи рангоута H.M.A.V. "Bounty"

Чертежи рангоута H.M.A.V. "Bounty"

Теги: Bounty, Баунти, чертеж. рангоут

Данные чертежи были построены мной для изготовления рангоута модели Баунти от Амати. Чертежи выстроены в программе Corel DRAW 12. Для скачивания я предлагаю как оригинал чертежа в программе Corel DRAW 12, так и предлагаю скачать каждый лист по отдельности в формате jgp. Каждый лист чертежа имеет масштабную линейку, поэтому с помощью современной копировальной техники Вы легко сможете рассчитать на сколько процентов нужно увеличить распечатанное изображение, чтобы получить чертежи в интересующем Вас масштабе. Если на Вашем компьютере установлен Corel DRAW 12 и более высоких версии данного редактора, то для перевода в нужный масштаб нужно всего лишь задать на сколько процентов необходимо увеличить или уменьшить чертежи. Напоминаю, что масштаб модели Амати - 1/60, в нем и построен оригинал чертежа. К примеру, для перевода в масштаб партвокаоригинал необходимо увеличить на 20 %, набрав в  соответствующем поле меню Corel 120%. Напомню, что задать увеличение нужно как по горизонтали, так и по вертикали, заполняя сразу два расположенных друг под другом поля.
Чуть позже я постараюсь написать обзор, посвященный моим технологиям изготовления рангоута для модели этого корабля.

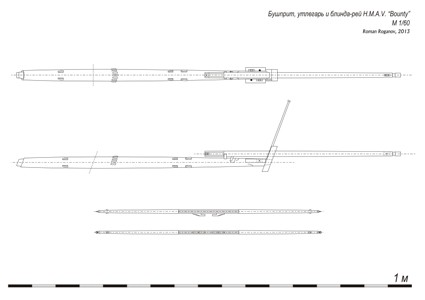

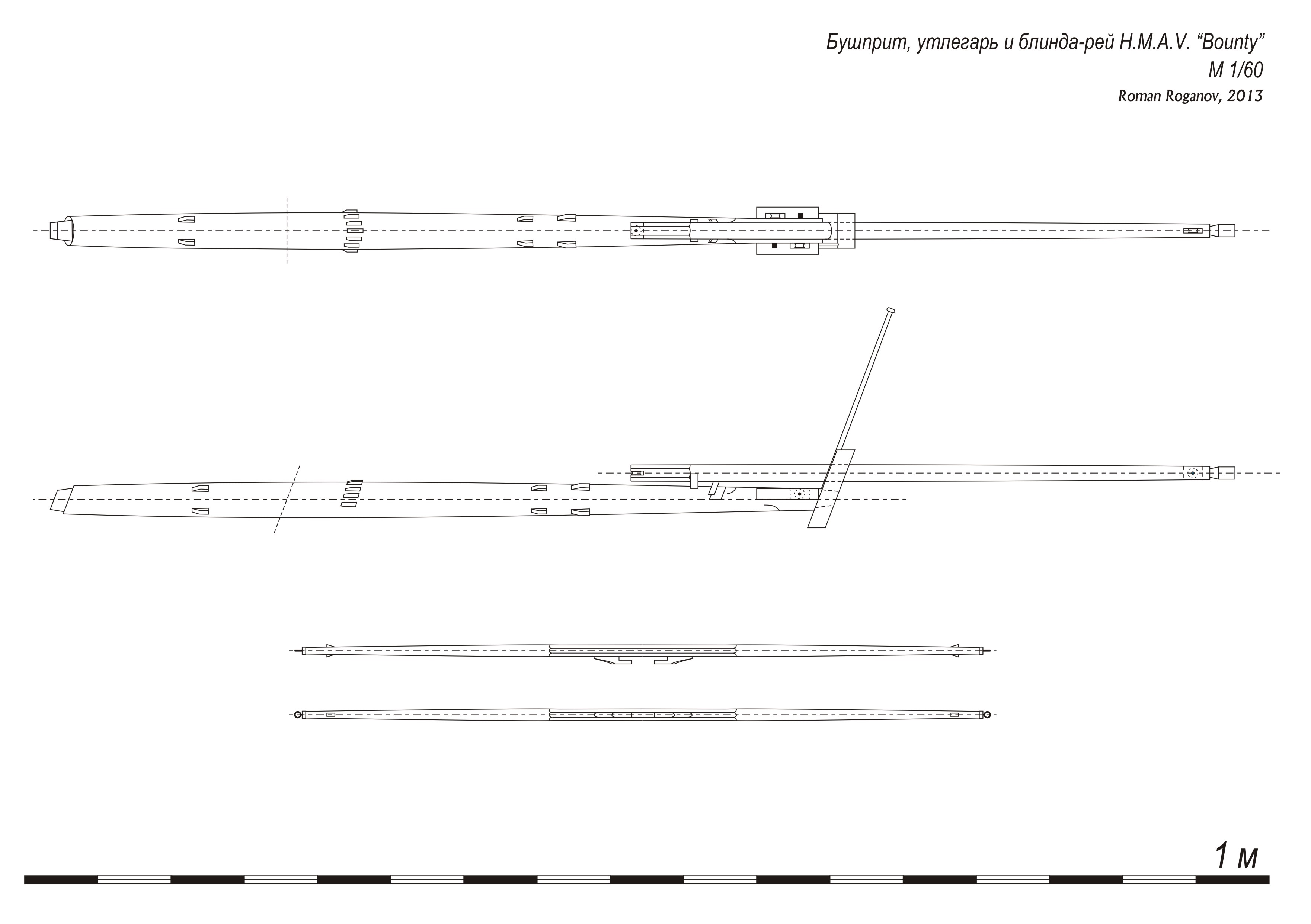

Лист 1

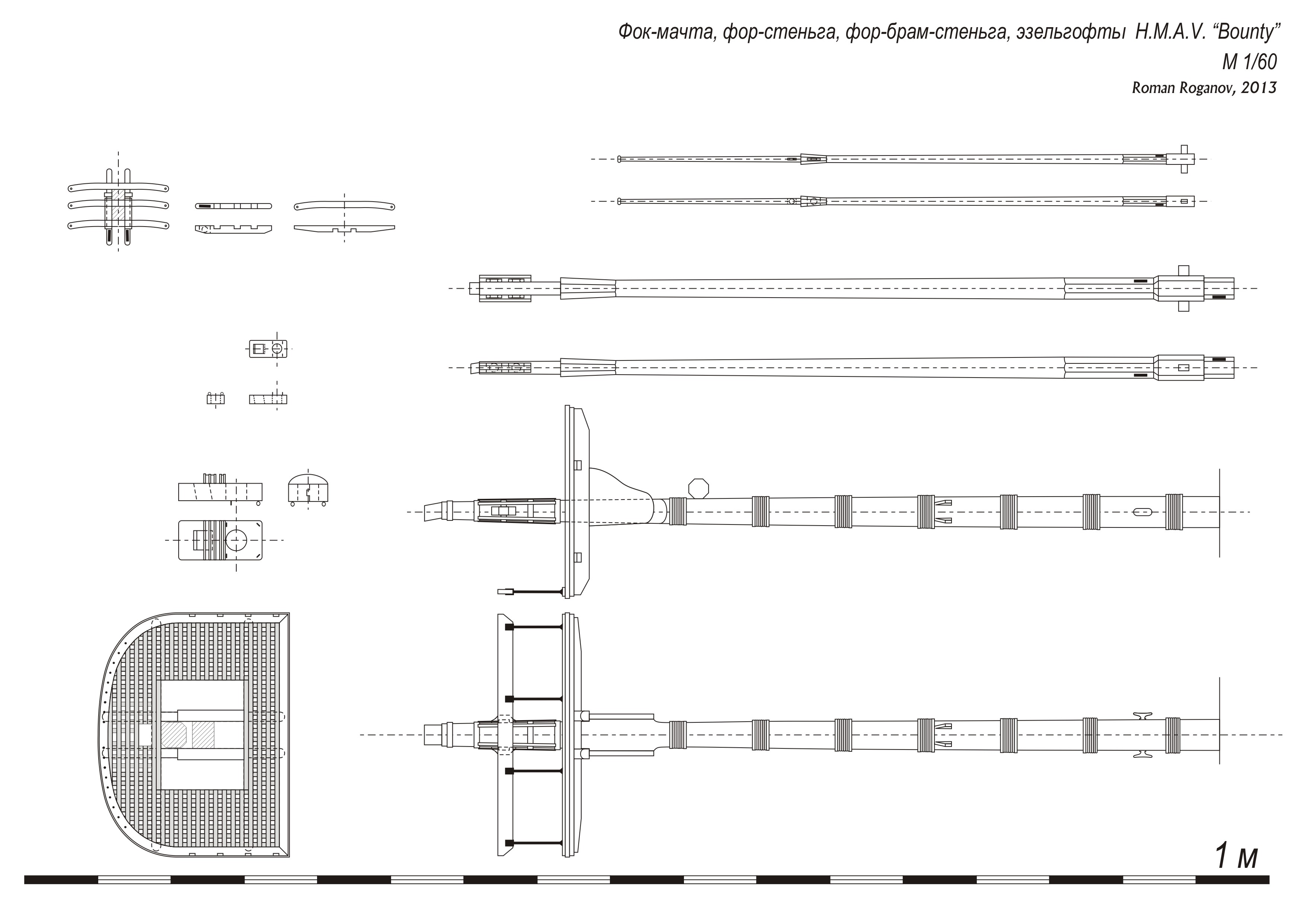

Лист 2

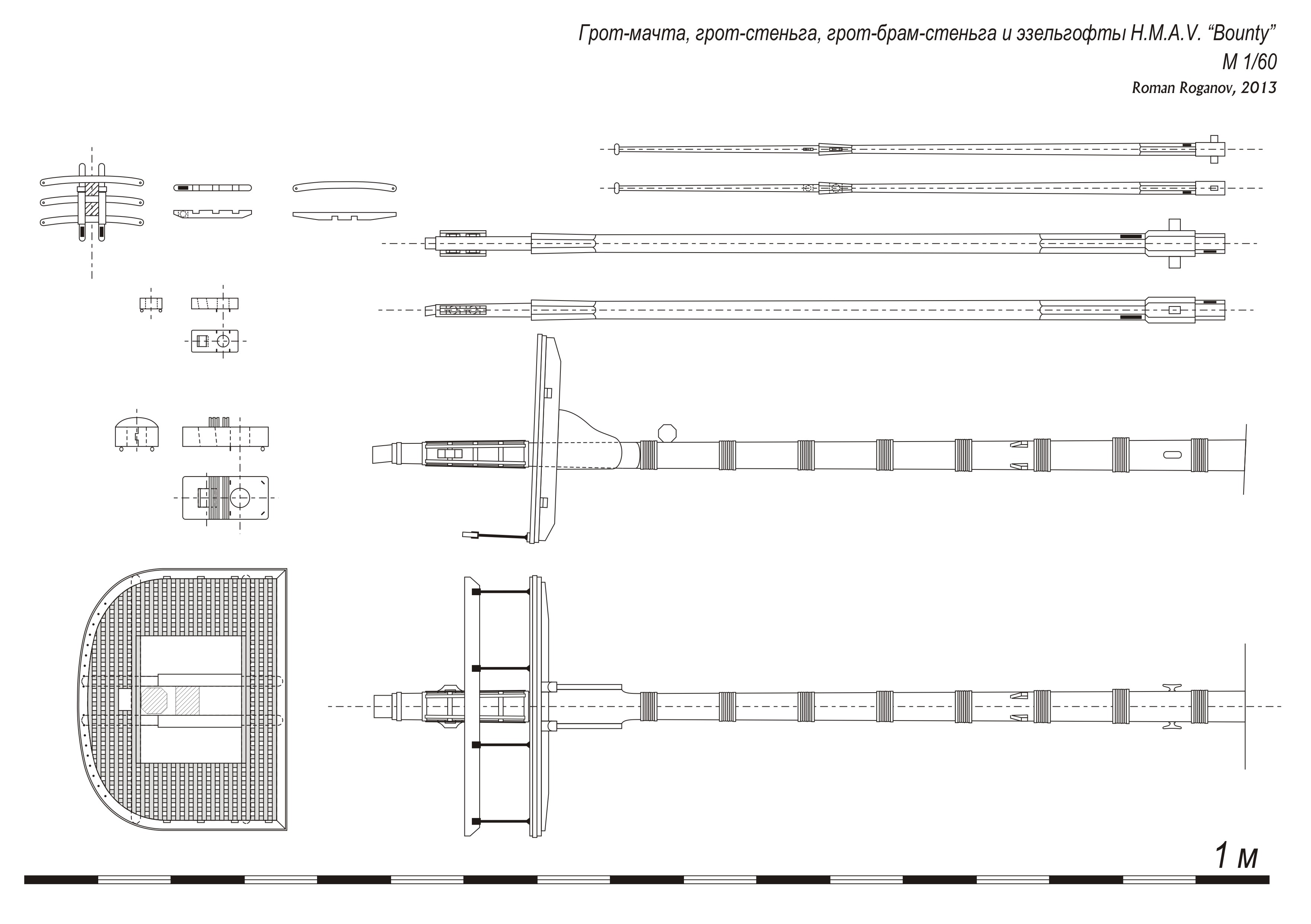

Лист 3

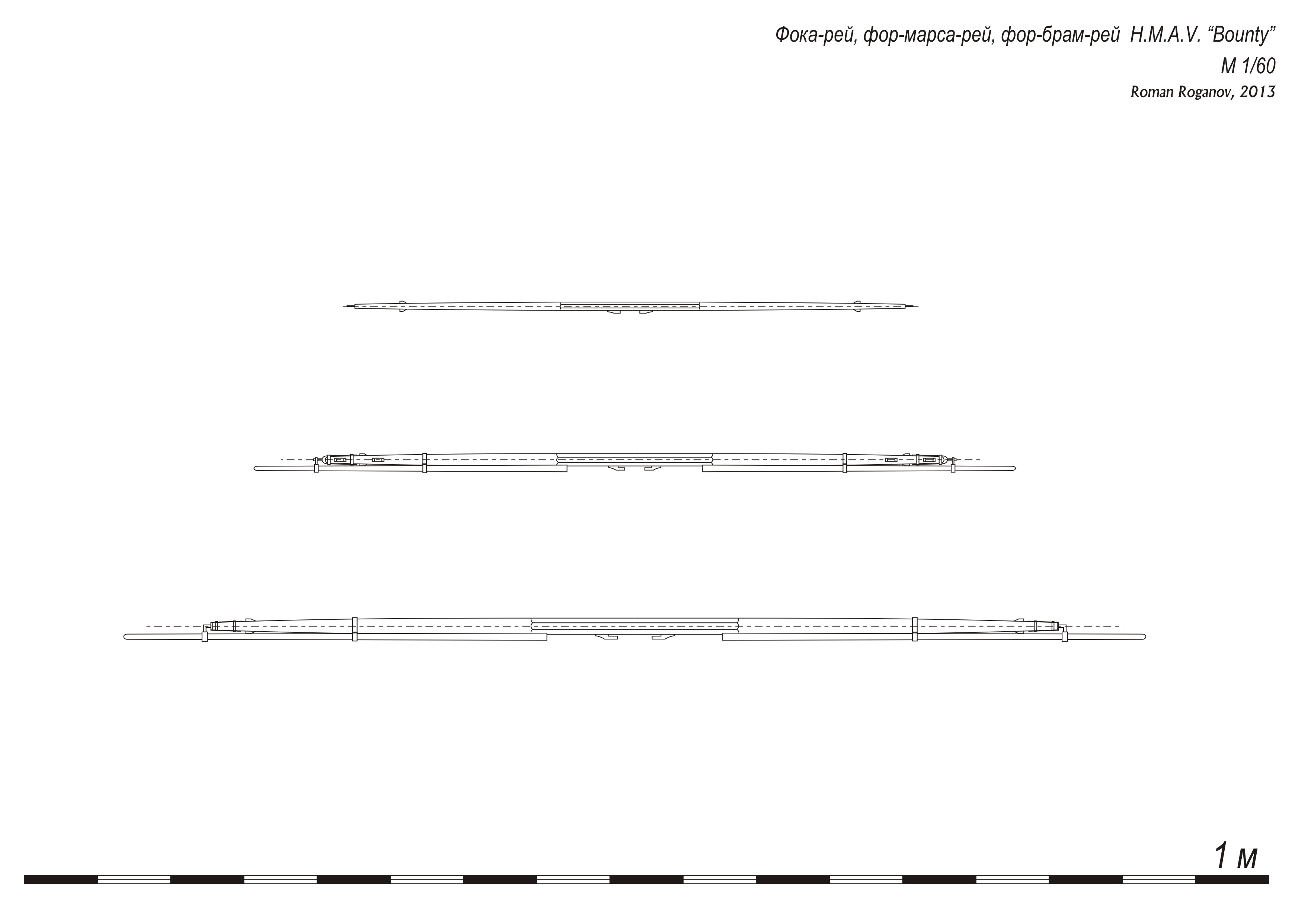

Лист 4

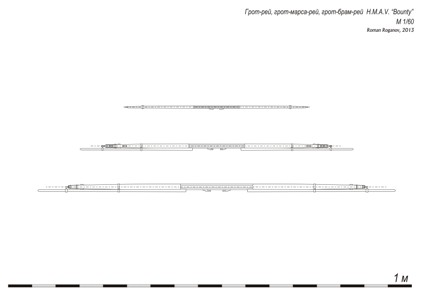

Лист 5

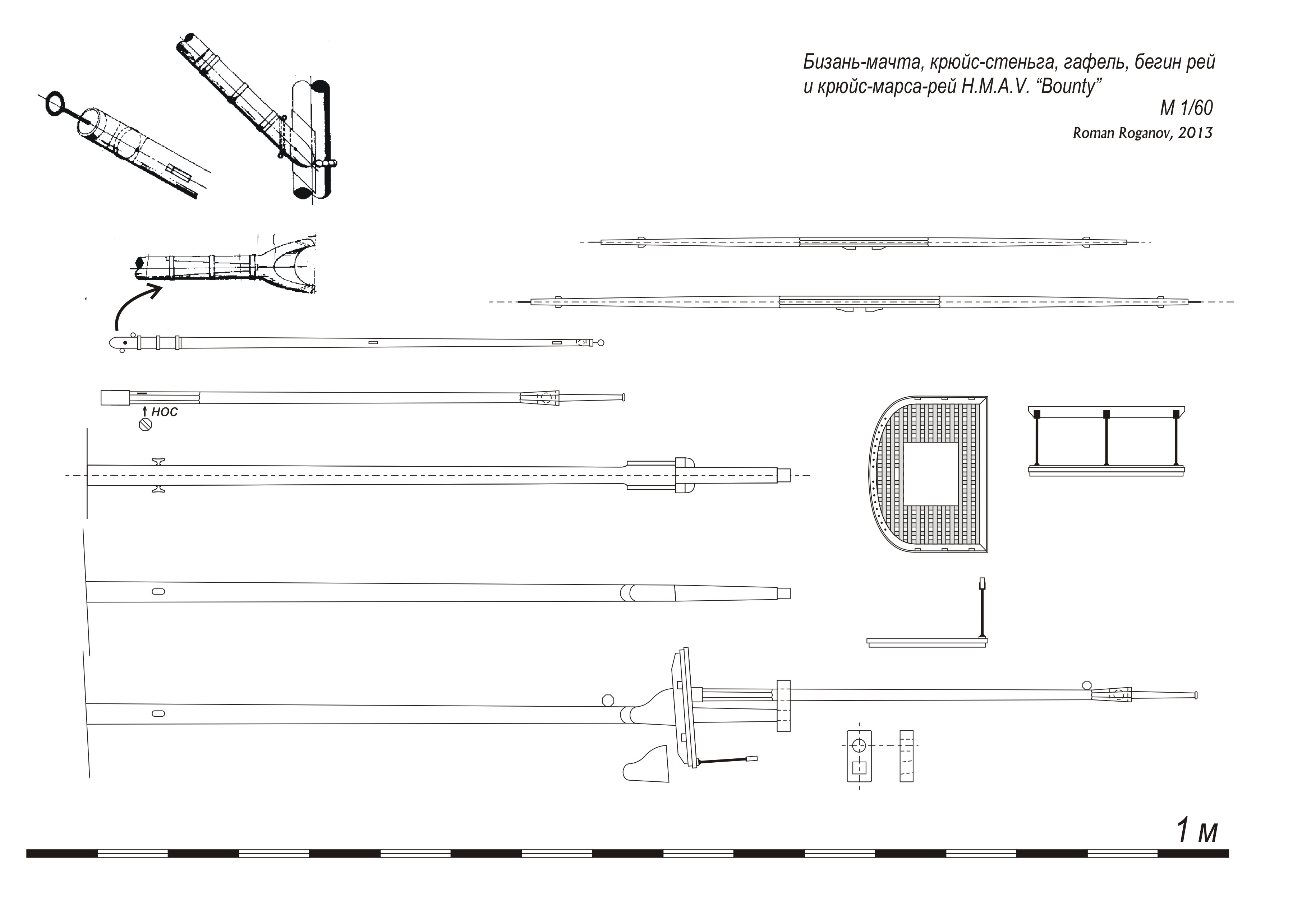

Лист 6
