ДЕВЯТНАДЦАТАЯ

Dandyfunk. Хитрости.

Люди любят……..новомодное

Термин DANDYFUNK пришел из времен парусников. Это была еда, часто подаваемая в пятницу, которая составлялась из того, что осталось после недели. Уксус, остатки печенья, жиры, варенье или черная патока были смешаны вместе. Часто это было весьма неплохо.
Сейчас dandyfunk - собирание опыта, который накопили другие. Он был накоплен из письменных и устных источников за многие годы, его нужно пробовать, использовать, отвергать и пытаться использовать вновь. Ни в коем случае не подразумевается, что все представленные идеи являются моими или могут быть приписаны мне. Везде, где возможно, дается их источник.

Руль с секретом

После изготовления корпуса и установки палубы может возникнуть новая проблема. Крюки руля будут выскакивать из своих осей. Поэтому изготавливаем руль с секретом Ричарда Руса. (Рис. 19-1).

Рис. 19.1. Руль с секретом Ричарда Руса.

Деревянные нагели

Нагели, это очень маленькие деревянные шпильки, используемые для крепления обшивки корпуса и палубы к шпангоутам и бимсам. Они используются для крепежа и должны быть несложными в изготовлении, например при помощи протяжки.
Протяжку несложно найти или изготовить. Вы можете сделать собственную, просверлив в листе металла ряд отверстий с последовательно уменьшающимся диаметром (Рис. 19-2). Может подойти выпрямленная жестянка. Удалите заусенцы, но не скругляйте края отверстия, т.к. это режущая кромка.
Материалы: подойдет любое прямое, твердое или полутвердое дерево. Бамбук здесь будет одним из лучших. Используйте палочки для барбекю из супермаркета. Можно использовать и березовые зубочистки, т.к. они круглые и уже заточены.
Методика: изготовьте квадратные рейки, раскалывая дерево по длине. Заточите конец полученной рейки. Вставьте заостренный конец в приспособление для протяжки. Протяните рейки через отверстия, последовательно уменьшая размер отверстий. Небольшой кусок наждачной бумаги позволит вам усилить захват рейки, а пассатижи могут ее испортить.

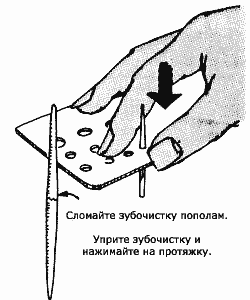

Рис. 19-2. Изготовление нагелей из зубочисток.

Устройство для расщепления рейки

Деревянный блок необходимо подготовить так, чтобы его было возможно зажать в тисках. Например, соедините блок меньшего размера с большим блоком, но не только на клею, но и при помощи шурупов.
Воткните два лезвия в больший из блоков так, чтобы их режущие кромки были параллельны. Суперклей позволяет зафиксировать их от выпадения или смещения. Расстояние между лезвиями будет определять размер рейки. Чтобы получить квадратную рейку, протяните заготовку дважды между ножами, поворачивая заготовку на 90 градусав каждый второй проход.

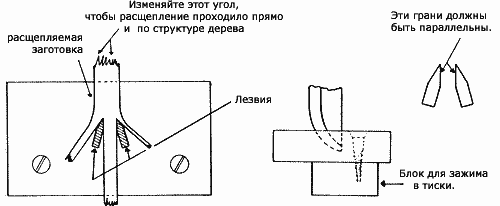

Рис. 19-3. Устройство для расщепления дерева при изготовлении нагелей.

Намотка бухт

Не все канаты были смотаны на палубе одинаково, не все бухты были круглыми, посмотрите на рис. 19-4, рисунки говорят лучше слов.
Чтобы изготовить бухту, расположите витки нити на липкой поверхности водостойкой ленты. (Малярная лента, скотч или изолента) Пропитайте полученную бухту разбавленным клеем ПВА. Когда она высохнет, удалите ленту и приклейте бухту на палубе.
Для формирования бухт можно использовать вощенную бумагу.

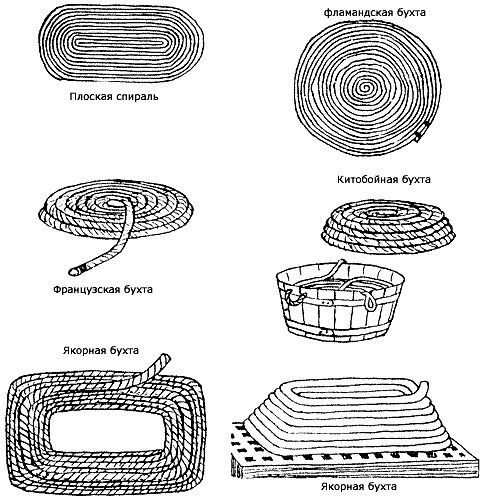

Рис. 19-4. Типы канатных бухт.

Изготовление маленьких литых деталей

Зачастую вы нуждаетесь в нескольких однотипных элементах, например таких, как украшения орудийных портов, элементы декора старинных судов, стволы орудий, и даже самолетов для современных авианосцев. Изготовление каждого требует времени. Почему бы не отлить их?
Уильям Грэг Коламбус, Штата Огайо, использует метод, в котором используются матрицы из силиконового каучука и смола для литья. На Рис. 19-5 показан этот метод.
Для имитации золота, бронзы или другого цвета по вашему выбору доступны различные наполнители и красители.

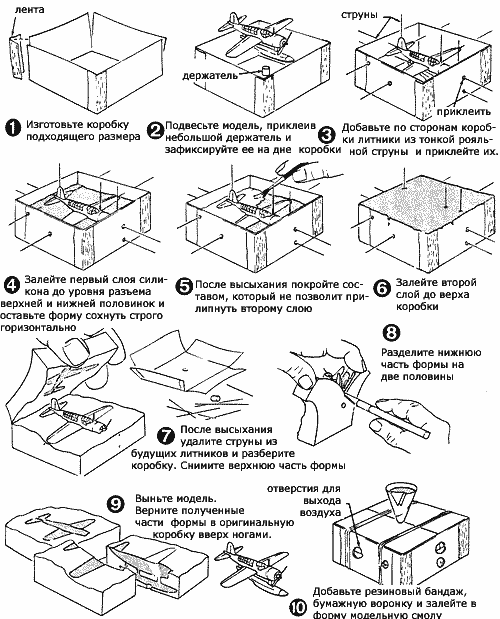

Рис. 19-5. Шаги для приготовления силиконовой формы.

Захват юферсов: третья рука

Это метод захвата юферсов от Марлина Квика.
Материалы: прищепка, нить для вант требуемого размера и нить для бензеля соответственно ванте.
Метод: Отрежьте рабочий конец прищепки. Зажмите прищепку в тисках или любом другом стационарном приспособлении. Ввяжите юферс в ванту и защемите концы в прищепке. Сделайте найтов ниже юферса.
Свяжите найтов простым кнопом. Натяните его наверх от прищепки. Зафиксируйте найтов, завязывая другой простой кноп. Зафиксируйте его клеем от развязывания.

Еще метод для захвата юферсов

Материалы: Пластмассовая, латунная, медная или алюминиевая трубочка диаметром 3мм или меньше; отпущенная (мягкая) или латунная проволока, по крайней мере, в три раза длиннее трубки. Если используется латунная или пластмассовая трубка, то немного сожмите один ее конец. (рис. 19-6).

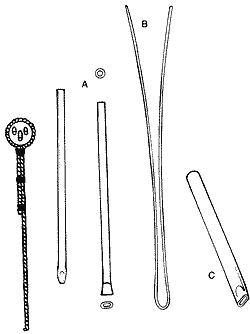

Рис. 19-6. Материалы для изготовления держателя юферсов.

Метод: См. рис. 19-7. 1. Проволоку складывают пополам и вставляют в трубку, формируя петлю наверху на обжатом конце. 2. Протягивают ванту вокруг юферса, но не завязывают ее. 3. Затягивают плотно петлю. 4. Найтовят юферс.

Рис. 19-7. Закреплению юферсов.

Два метода наложения найтова: (A) обматывают ванту полностью вокруг, так называемый найтов по окружности, (B) двойной или тройной поперечный найтов, как показано на рисунке. 19-8.

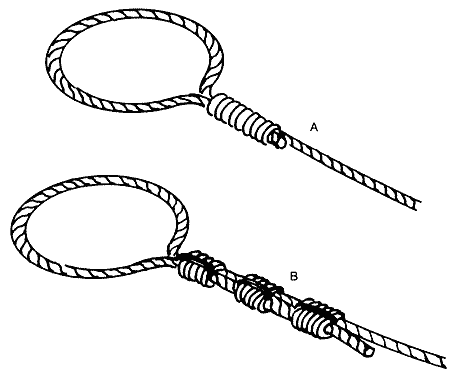

Рис. 19-8. Варианты бензелей А – непрерывный (круговой ), В – прерывистый.

Оба этих метода могут быть сделаны после того, как ванта установлена на модели.

Интервалы между юферсами

Теперь, когда мы найтовили юферсы нужным способом, давайте обсуждать, как добиться требуемого и одинакового интервала между юферсами. Во-первых, можно изготовить шаблон для верхних и нижних юферсов, как показано на рисунке. 19-9.

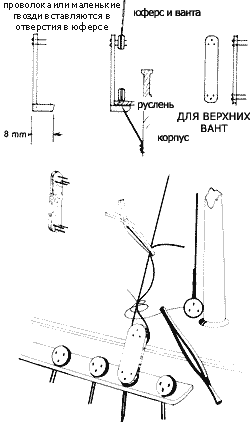

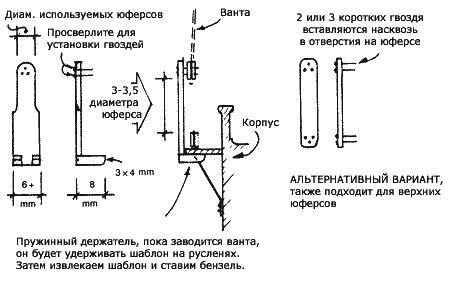

Рис. 19-9. Устройство шаблона для установки юферсов Руса и инструкция для его изготовления.

Во вторых, используйте шаблон, как показано на рис 19-10. Заметьте, что вы можете найтовить юферс с шаблоном по месту, если у вас нет вант с установленными юферсами до оснащения мачты.

Рис. 19-10. Шаблон в работе.

Самодельные держатели

Пенопласт, который бывает в упаковках от приборов, радиоэлектронной аппаратуры и т.д., никогда не выбрасывайте из дома. Он идеален для удержания перевернутой модели при обшивки корпуса рейками.
Этот легкий мягкий материал не будет повреждать различные детали модели со стороны палубы. Он не будет портить или повреждать подпорки, фальшборты и различные выступы на палубе (надстройки, люки и т.д.). Также он очень легко режется.
Чтобы в пенопласте сделать гнездо для вашей модели, слегка вдавите в него корпус. Прорежьте вокруг полученного контура и затем удалите лишний материал.
Я использую большой квадратный блок из пробкового дерева как подставку под мелкий инструмент, например булавки, ножи, разметочный циркуль и другие острые предметы. Это позволяет быть инструментам всегда под рукой и в рабочем положении.

Держатель мелких гвоздей

Мелкие гвозди, булавки и т.д. используются в моделировании и их очень трудно удержать. Если неправильно начать их вбивать, то даже можно расколоть рейку. Поэтому их нужно жестко удерживать.
Магнитный держатель прост в изготовлении. Используйте два конца с отверстиями от сломанного ножовочного полотна. Срежьте часть полотна со стороны зубьев до величины, чуть меньше гвоздя. Обработайте торец и намагнитьте эти части полотна.
Вырежьте два куска из немагнитного материала (стекловолокно, плексиглас) немного длиннее, чем куски полона так, чтобы их концы выступали. Закрепите эти пластины к концам, как показано на рисунке. 19-11. Скрепите всё это с помощью небольшого болта с гайкой.
Намагниченное ножовочное полотно держит гвоздь на плоской грани. Немагнитный материал удерживает гвоздь перпендикулярно. Слегка ударьте молотком и гвоздь встанет на место.
Для гвоздей из немагнитного материала — латунных или медных — используйте пинцет, прямо или под углом к поверхности.
Сделайте небольшую наклонную поверхность из куска дерева. Положите гвозди на эту поверхность они все будут скатываться вниз, в кучку. (рис. 19-11).

Рис. 19-11. Магнитный держатель мелких гвоздей.

Вспомогательные инструменты для оснастки

Некоторые места в модели слишком малы для пальцев. Именно поэтому был изобретен пинцет. Часто при изготовлении оснастки требуется проталкивать или вытягивать нити. Именно поэтому были изобретены инструменты для такелажа.
Некоторые моделисты покупают готовые наборы. Часто они позже обнаруживают, что имеются недостатки в конструкции инструментов. Зачем покупать, когда вы, немного поразмыслив, можете сделать свои собственные инструменты. Материалы найдутся тут же, под рукой.
Обратите внимание на вязальные крючки. Они бывают различных размеров, так что возможно сделать набор из больших и меньших инструментов.
Вы можете закрепить вязальный крючок на рукоятке. Просверлите отверстие и на клею установите крючок.
Вы можете также изготовить подобный инструмент, затачивая надфиля. Скруглите кончик надфиля и треугольным напильником сделайте крюк. Дополнительная зарубка на конце позволит вам не только тянуть нить, но и толкать ее.

Изготовление люков и решеток

Одна из проблем, наиболее разочаровывающих моделистов – конструкция люков. Решетка люка, будь она куплена готовой или изготовлена самостоятельно, должна быть установлена в раме. Следующий метод позволяет помочь вам в решении этой дилеммы.
Материал (решетка) должен быть, по крайней мере, на 6мм больше по ширине и длине, чем предполагаемый люк. Подготовьте кусок мягкой бальзы толщиной 0,7мм. Если вы хотите показать люк закрытым – окрасьте кусок бальзы перед использованием. Наклейте решетку на бальзу (рис. 19-12).

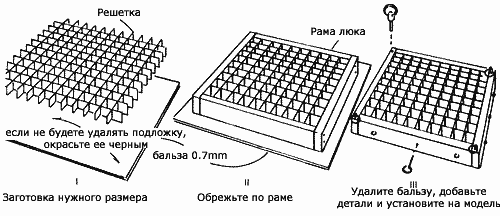

Рис. 19-12. Рамки решеток.

После того, как древесина полностью высохла, вы можете вырезать деталь нужного размера. Теперь вы можете окрасить всю конструкцию, добавить к ней деталировку (рымы и пр.). Если Вы желаете "открыть" люк, просто сошкурьте основание из бальзы. Люк готов к установке на модели.

Покрытие корпуса металлическими пластинами

Конструкция стендовой модели судна со стальным корпусом требует мелкого моделирования. Даже самая маленькая модель должна показывать конструкцию судна под слоем краски.
Материалы: материал от папок или скоросшивателя позволяет изготовить превосходные клепаные пластины. Толщина может измениться. Не используйте материал толще 0,4мм.
Рекомендуется использовать клей ПВА, используйте его экономно, чтобы избежать морщин (рис. 19-13).

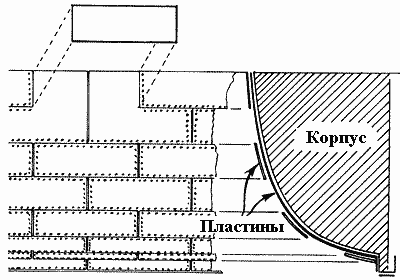

Рис. 19-13. Имитация листов обшивки.

Методика: вырежьте пластины требуемого размера. Бумагорезальные машины гарантируют прямые и перпендикулярные края. Если пластины должны идти внахлест, оставьте больше материала, чтобы показать, что пластины приклепаны.
Клейте пластины на корпус. После того, как пластины размещены на корпусе, острым карандашом размечают положения заклепок. Имитируют заклепки, размещая капельки клея на пластине. Для этого используйте острую зубочистку или иглу. Если капля не попала на требуемое место или она слишком большая, удалите ее и сделайте снова.
Когда заклепки высохнут, покрывают корпус двумя слоями шеллака.

Резной декор

Нередко вас не удовлетворяет качество литых декоративных деталей, которые идут в наборе.
Идите в магазин игрушек и купите детскую глину. Тип глины, который нас интересует, может быть запечен в духовке.
Создайте ваши декорации из глины, используя ручные инструменты типа лезвий и зубочисток. Вы можете изготовить специальные скульптурные инструменты из деревянных палочек различных диаметров. Посетите ваш местный художественный магазин и у Вас появятся идеи, а еще лучше купите некоторые из предложенных в магазине.
Запеките готовые декорации прямо в духовке. Вы можете устанавливать их прямо на модель после золочения или раскрашивания. Вы можете использовать золотую фольгу (сусальное золото) на своих декоративных элементах.
При вырезании скульптуры дополнительно вы получаете эталонную модель (мастер-модель) для воспроизведения, если вам нужно изготовить их в большом количестве (рис. 19-5). Вы можете сделать форму из гипса. Покройте мастер-модель составом, позволяющем затем легко отделить мастер-модель от гипса. Вполне неплохо здесь работает густой мыльный раствор, а еще лучше светлое масло. Не используйте моющие средства. Отлейте гипс в форму по модели. После того, как гипс высох, осторожно отделите мастер-модель.
Чтобы изготовить несколько декоративных деталей, используйте форму после того, как она полностью высохнет. Вся влага должна быть удалена, иначе давление пара при нагреве формы будет очень сильное и вызовет вытеснение материала из формы, образуются раковины.
Покройте внутреннюю часть формы разделительным слоем, который не будет растворять глину и гипс. Вдавливайте глину в форму небольшими частями, тщательно прижимайте их к форме, чтобы не допускать воздушных пузырей. Сглаживайте материал заподлицо с верхним краем формы. Запеките в духовке. Всё, вынимайте готовую деталь.
Повторяйте эту процедуру до тех пор, пока форма сохраняет четкие очертания оригинала. Если вам необходимо изготовить больше деталей, сделайте из оригинала новую форму.

Изготовление якоря-кошки

Материалы: Рыболовные крючки размером, соответствующим масштабу якорей; металлический напильник, чтобы сформировать крючки; паяльник и припой, чтобы все скрепить.
Методика: Спилите напильником острие и бородки крючков. Перед спаиванием удалите колечки от крючков. Крючок с наименьшей удаленной частью может служить как центральный стержень якоря. Используйте крючок большей длины и вам не придется специально изготавливать верхнее кольцо якоря.
Придерживайтесь при работе масштаба. Спаяйте крючки вместе, позволяя избытку припоя сформировать монолитный стержень. Напильником доведите до нужной формы центральный стержень, удаляя избыточный припой. Окрасьте якорь в черный цвет. Если необходимо, сделайте деревянный шток.

Вощение льняной нити

Льняная нить, которая имеет правильный размер, но неправильный цвет, это ванта. Ванты черные или темно-коричневые, потому что они были частью стоячего такелажа и в большинстве случаев смолились.
Вощение нити должно обеспечить настолько глубокое проникновение воска, насколько это возможно. Сделайте раствор воска, растворяя его в скипидаре или бензине. Замочите в нем нить. Затем выньте ее и когда растворитель испарится, воск останется глубоко в волокнах нити. Работа может быть выполнена при помощи небольшого приспособления, показанного на рисунке. 19-14.

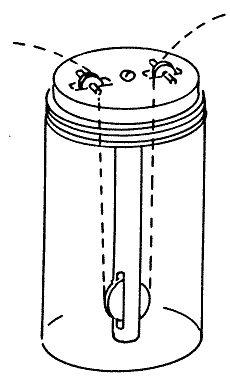

Рис. 19-14. Вощение нитей или банка для покрытия воском.

Материалы: стеклянная баночка подходящего размера; два маленьких и один больший шкив из латуни; деревянный штырь; винт, прутковая латунь и припой.
Методика: Вырезаем прорези в крышке банки для пропуска нити. Припаиваем прутковую латунь как ось для шкивов.
Сквозь отверстие в центре крышки банки винтом крепим штырь с большим шкивом на противоположном конце. Заправляем раствором и пропускаем сквозь него нить.

Нити на нагелях

Достоверность для нитей, свисающих с нагелей, несложно увеличить у любой модели парусного судна. Если вы хотите сделать это, то пробуйте следующий метод.
После того, как нить снасти бегучего такелажа должным образом заведена к нагелю, обрежьте ее. Сделайте ваши бухты требуемого диаметра при помощи жидкого ПВА. Пока бухты еще влажные, установите их на нагели и придайте им нужную форму.
Два метода показаны на рисунках 19-15 и 19-16.

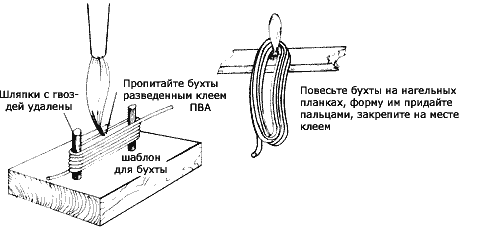

Рис. 19-15. Изготовление и установка бухт на нагелях.

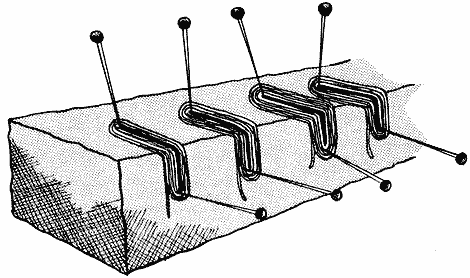

Рис. 19-16. Изготовление бухт при помощи булавок.

Изготовление цепей и рымов

Иногда размеры покупных цепочек не соответствуют масштабу вашей модели. Рисунок 19-17 показывает, как самому сделать цепочку.
На рисунке 19-18 показан метод самостоятельного изготовления рымов.

Рис. 19-17. Изготовление цепей.

Рис. 19-18. Изготовление рымов.

Подгонка реек в сложных местах

Метод фасонирования (заужения) деревянных реек на глаз как-то слишком дорог из-за огромного количества брака. С помощью куска самоклеящейся ленты и карандаша, немного поразмыслив, вы решите эту проблему.
Наклейте ленту на рейки, которые будут рядом с изготавливаемой рейкой. Обведите по грани мягким карандашом. Снимите ленту и наклейте ее на заготовку рейки. Вырежьте по контуру. Удалите ленту и установите планку на место на вашей модели (рис. 19-19).
Этот метод хорошо работает на любой поверхности, кроме очень искривленных участков и шпунтового пояса.

Рис. 19-19. Фасонирование планки на корпусе.

Бумага на моделях кораблей

Бумага, доступная в вашем местном художественном салоне, является превосходной для некоторых необычных применений. Тонкие молдинги вдоль стен, рымы на пушках, ватерлиния и другие места могут использовать бумагу как строительный материал.
Целые модели можно изготовить из бумаги и они своего рода шедевры. Рисунок 19-20 показывает несколько дополнительных применений.

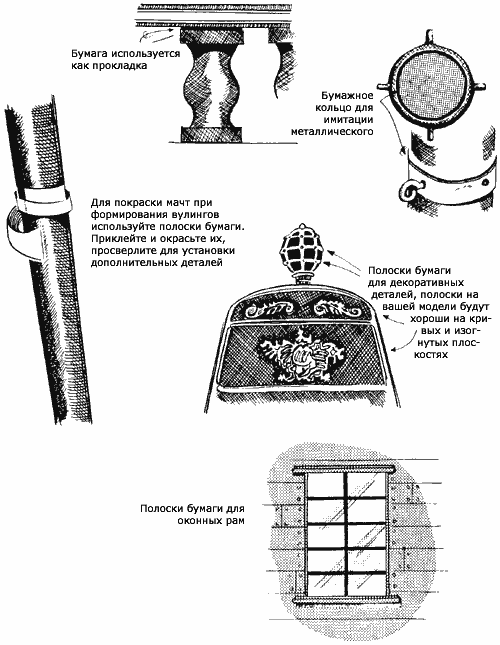

Рис. 19-20. Использование бумаги при постройке моделей.
