HMS Vanguard

[Михаил Комаров]

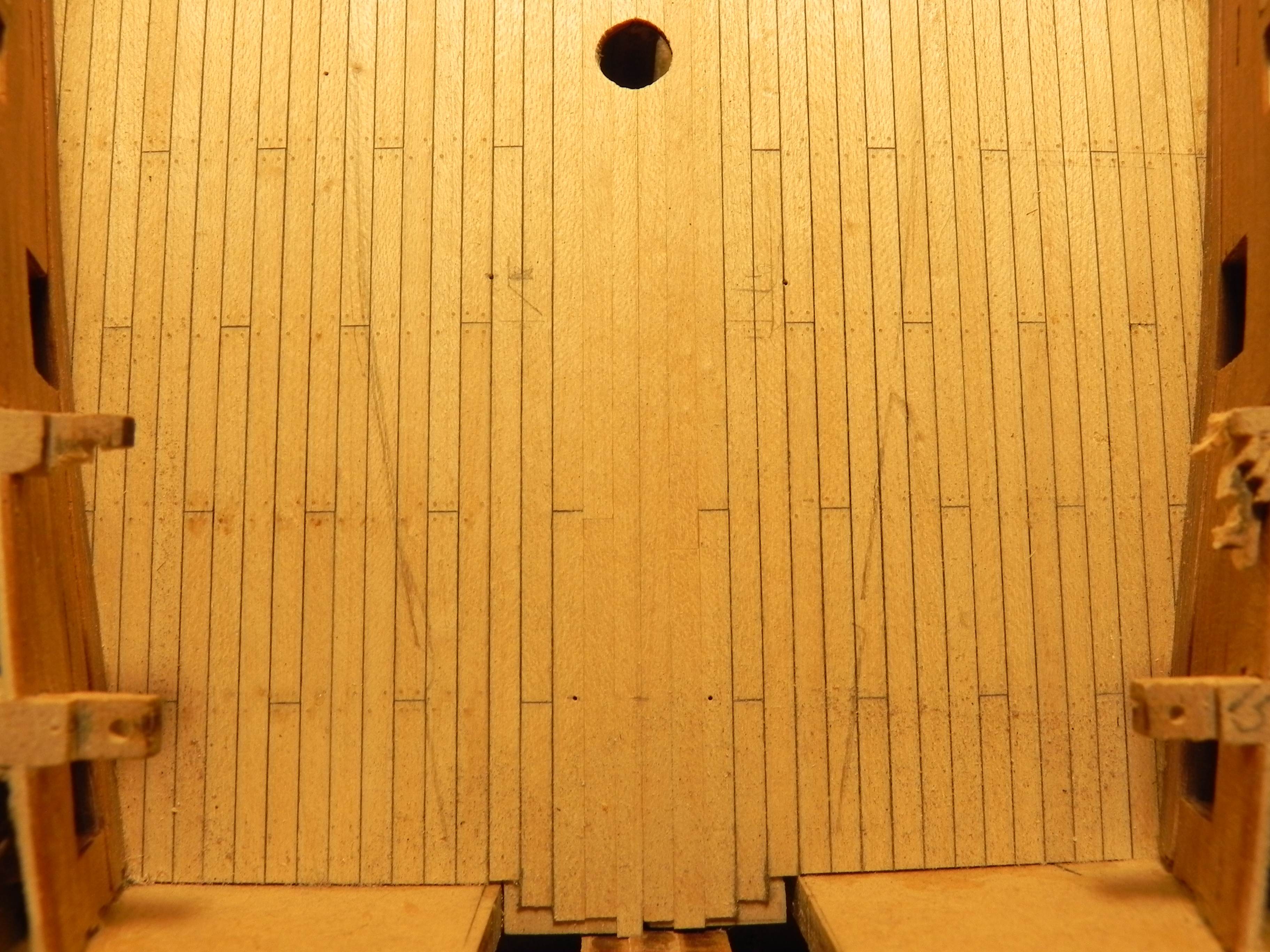

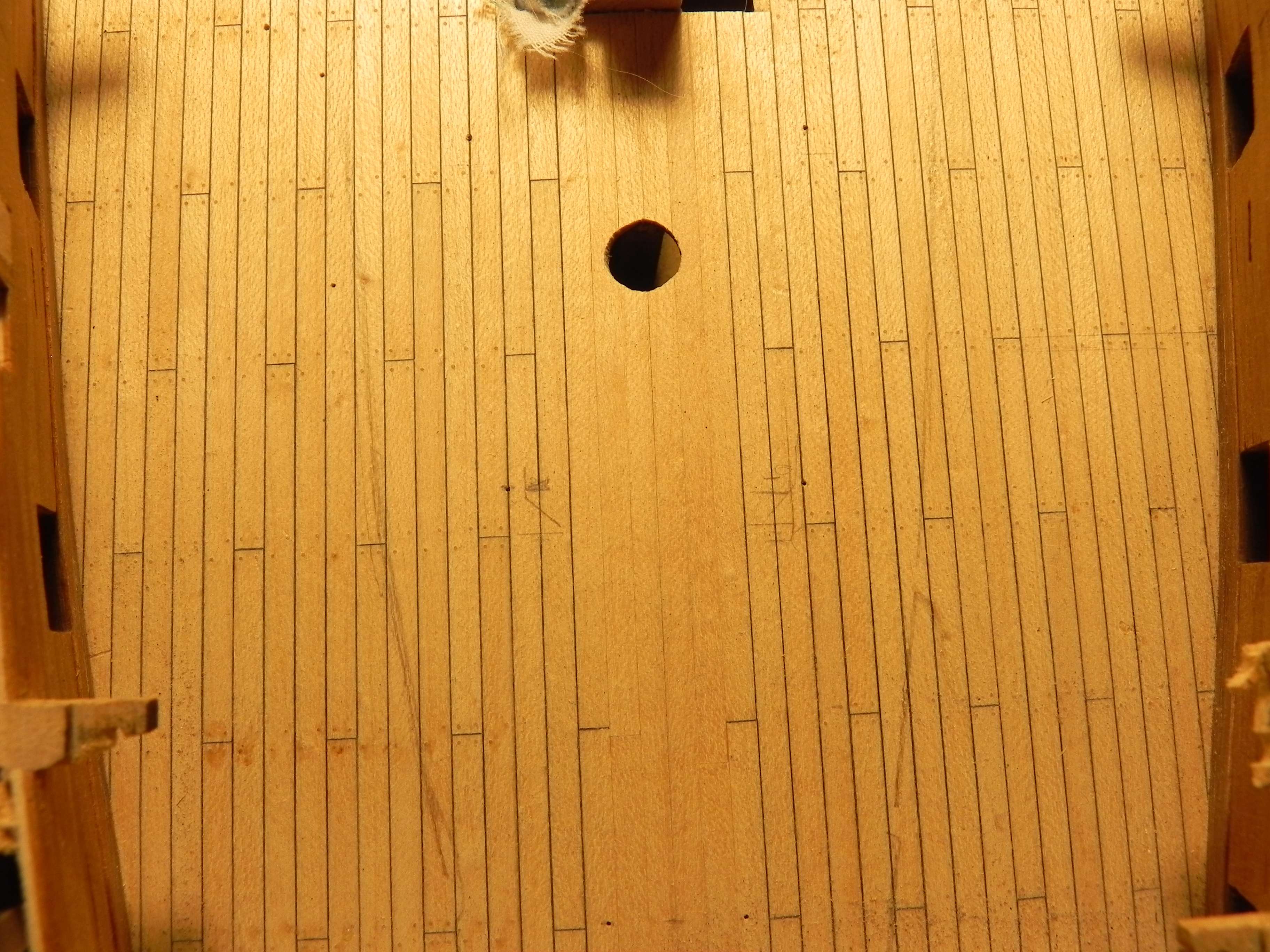

Два последних снимка

[Игорь Тараканов]

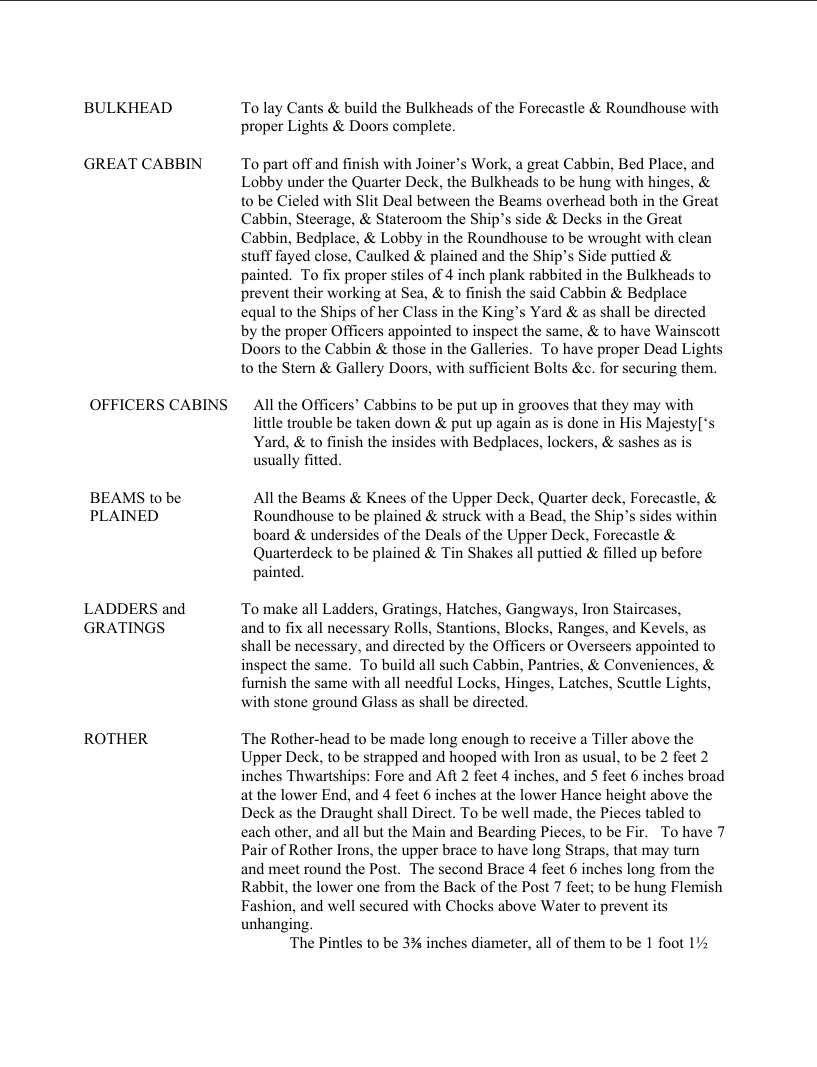

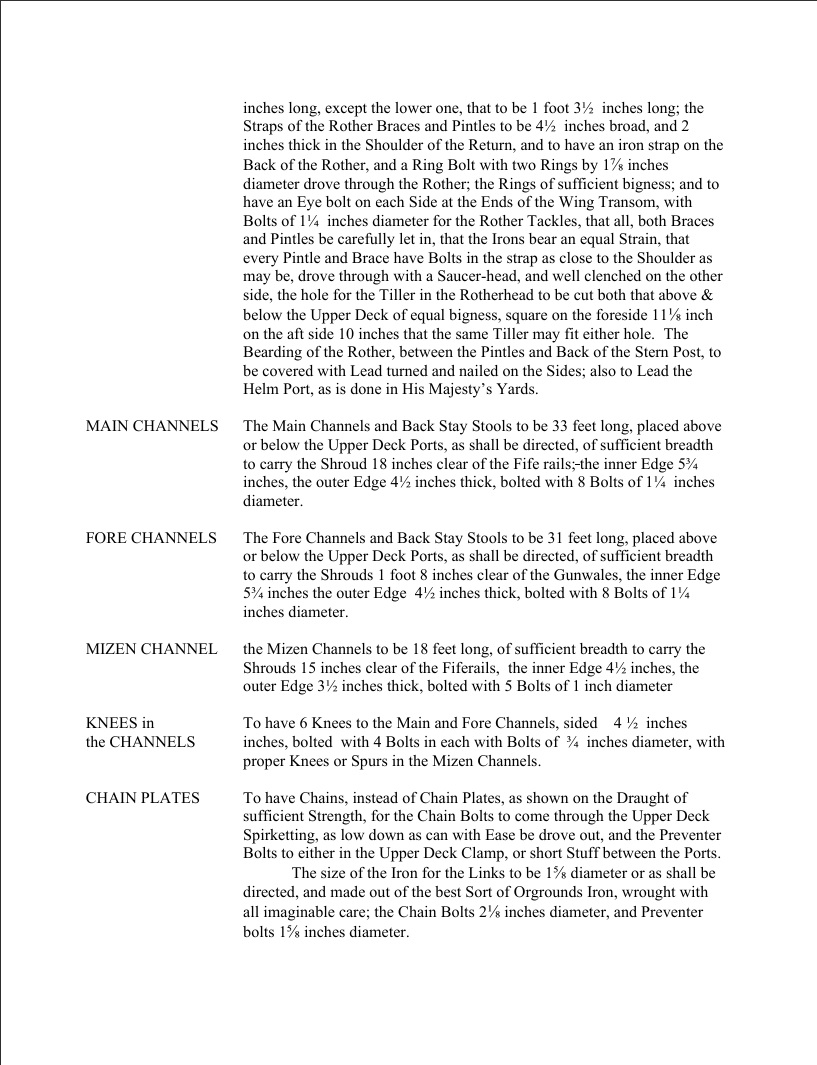

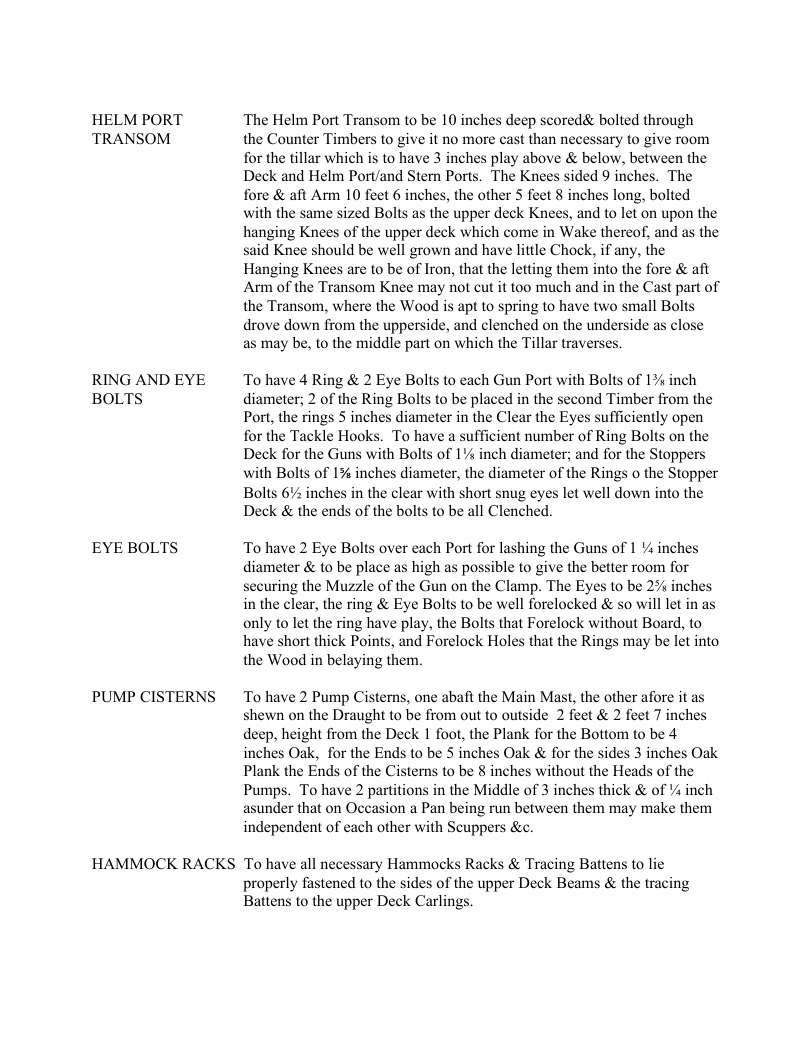

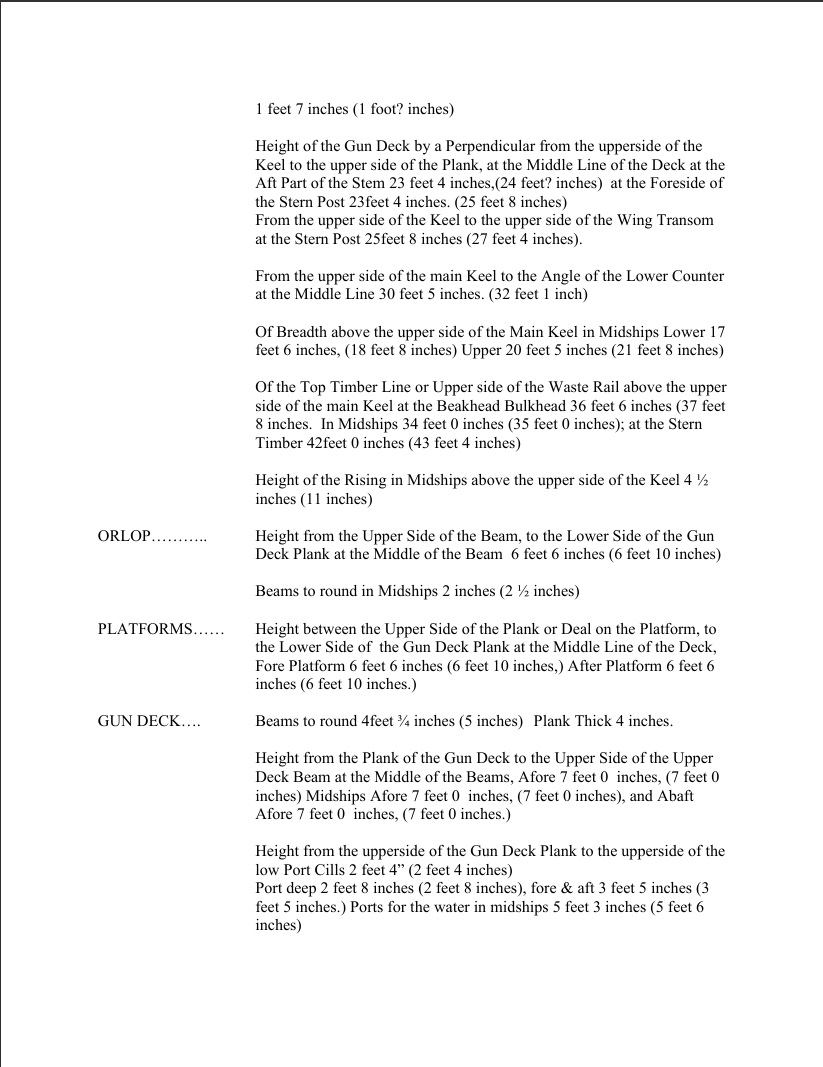

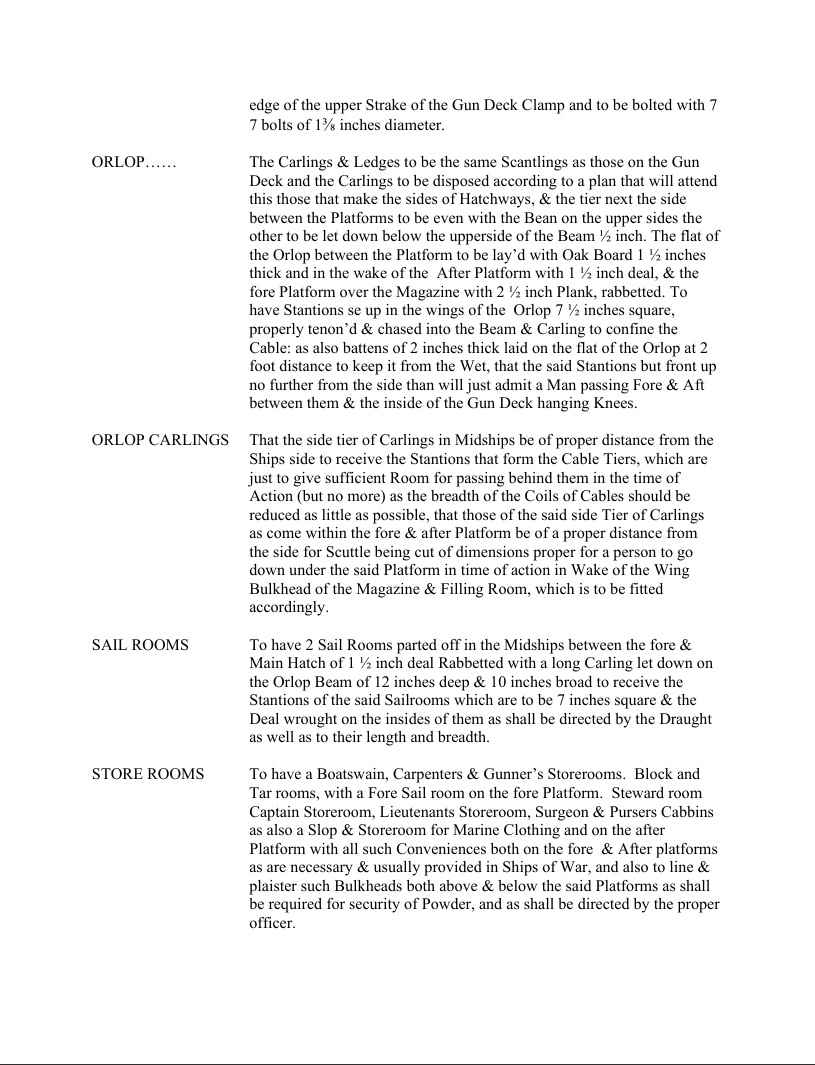

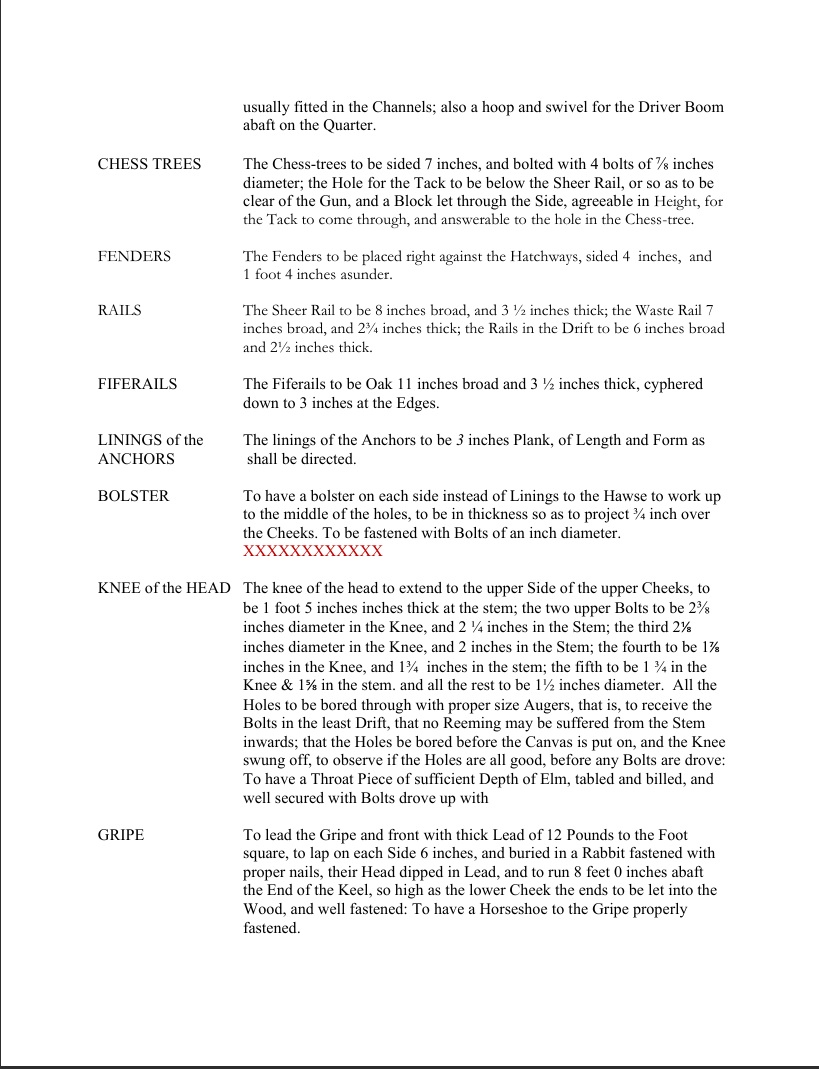

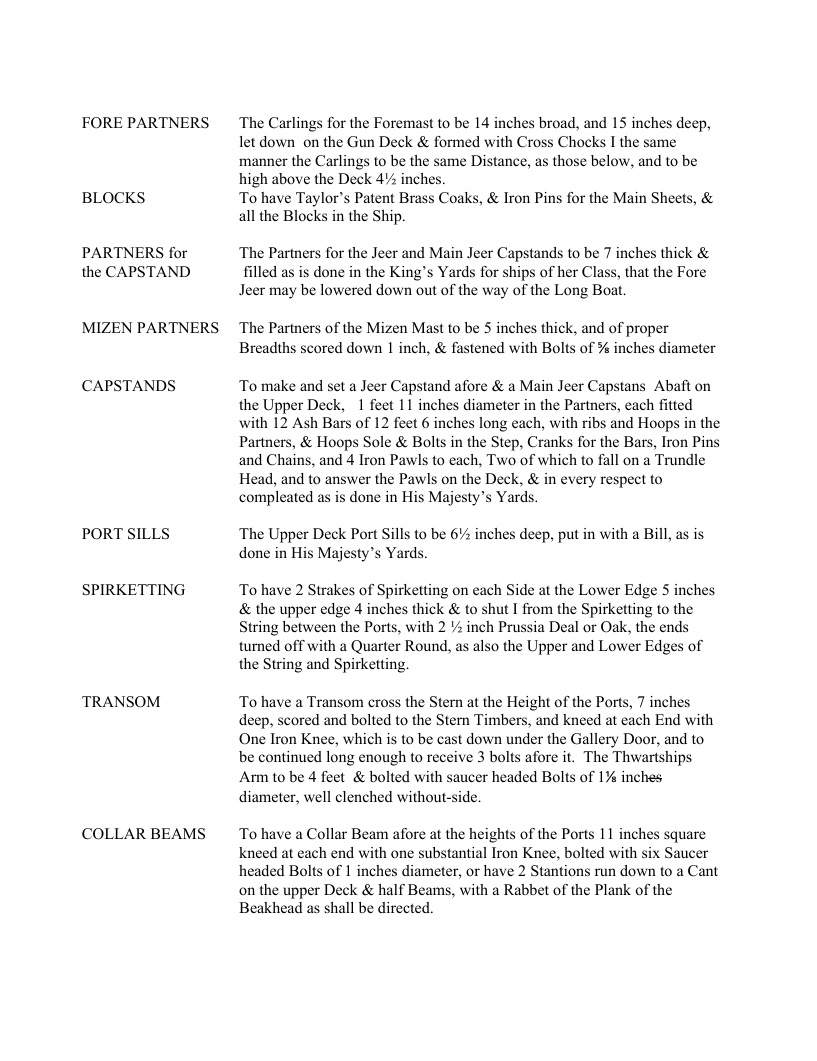

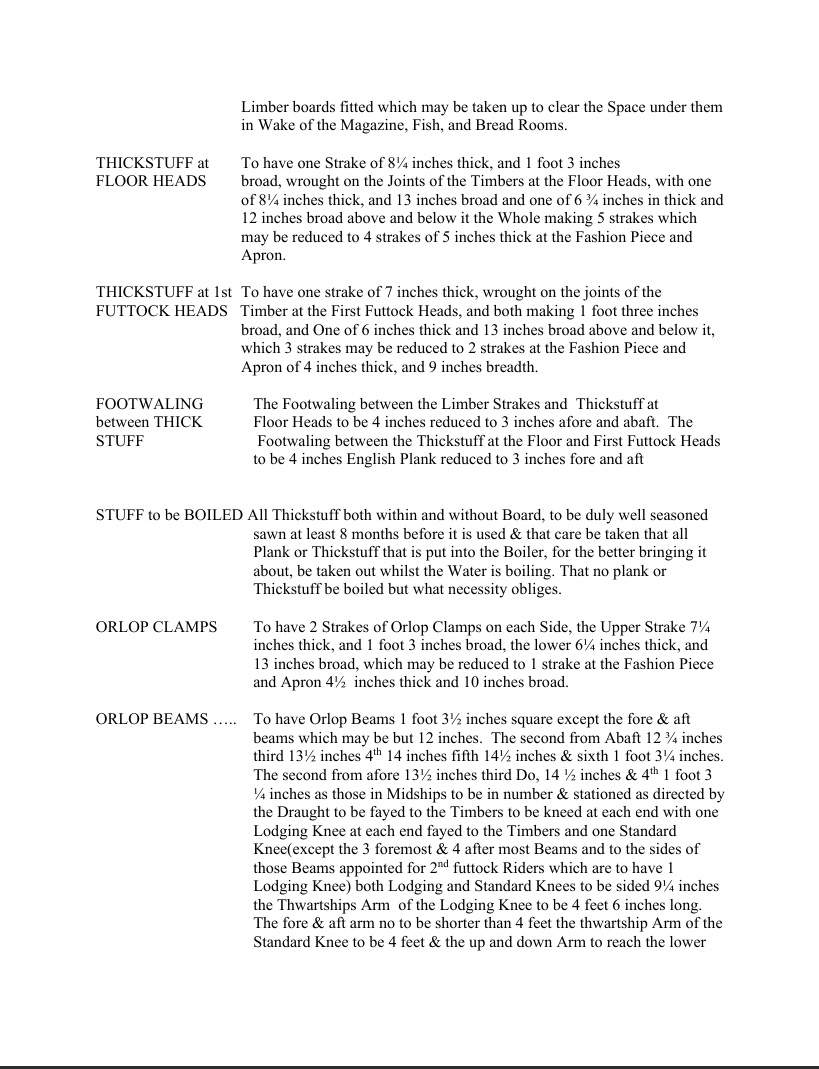

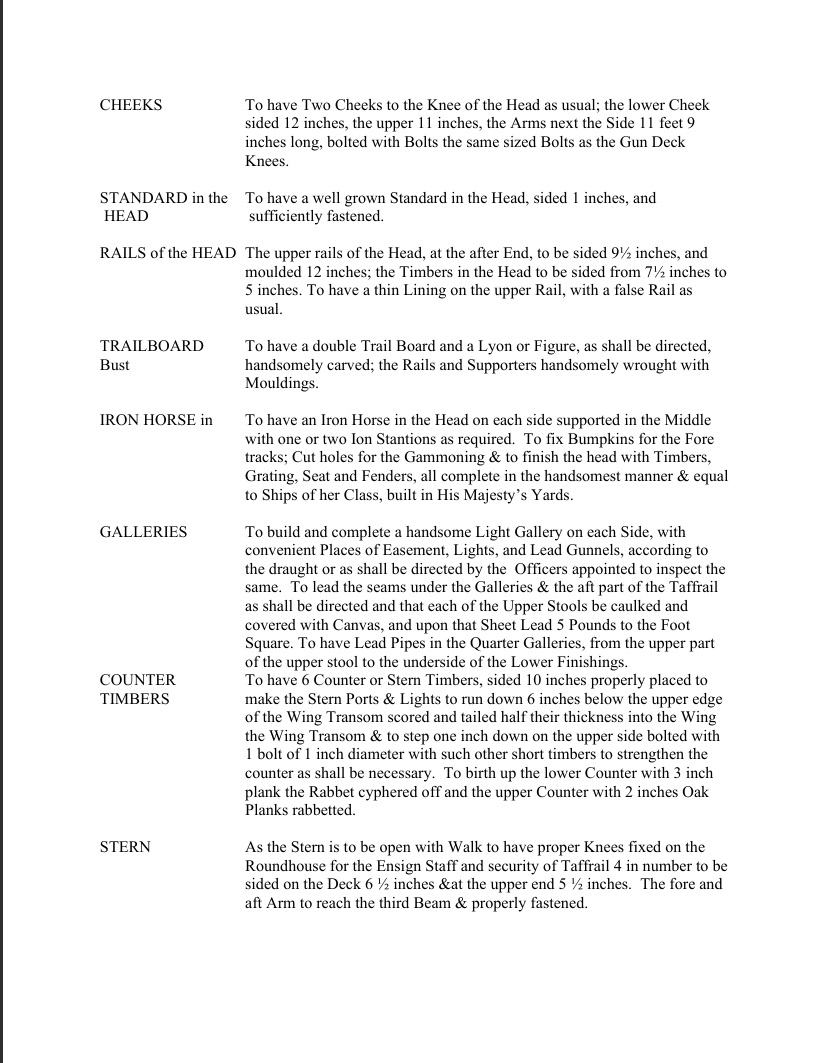

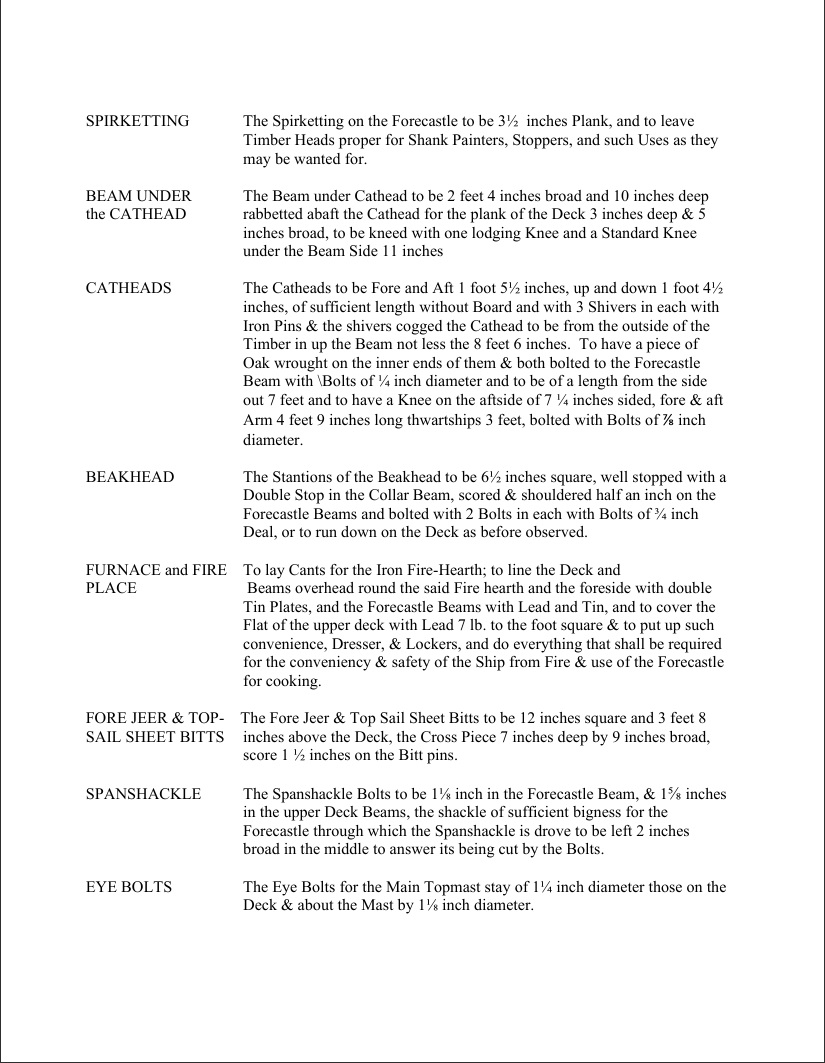

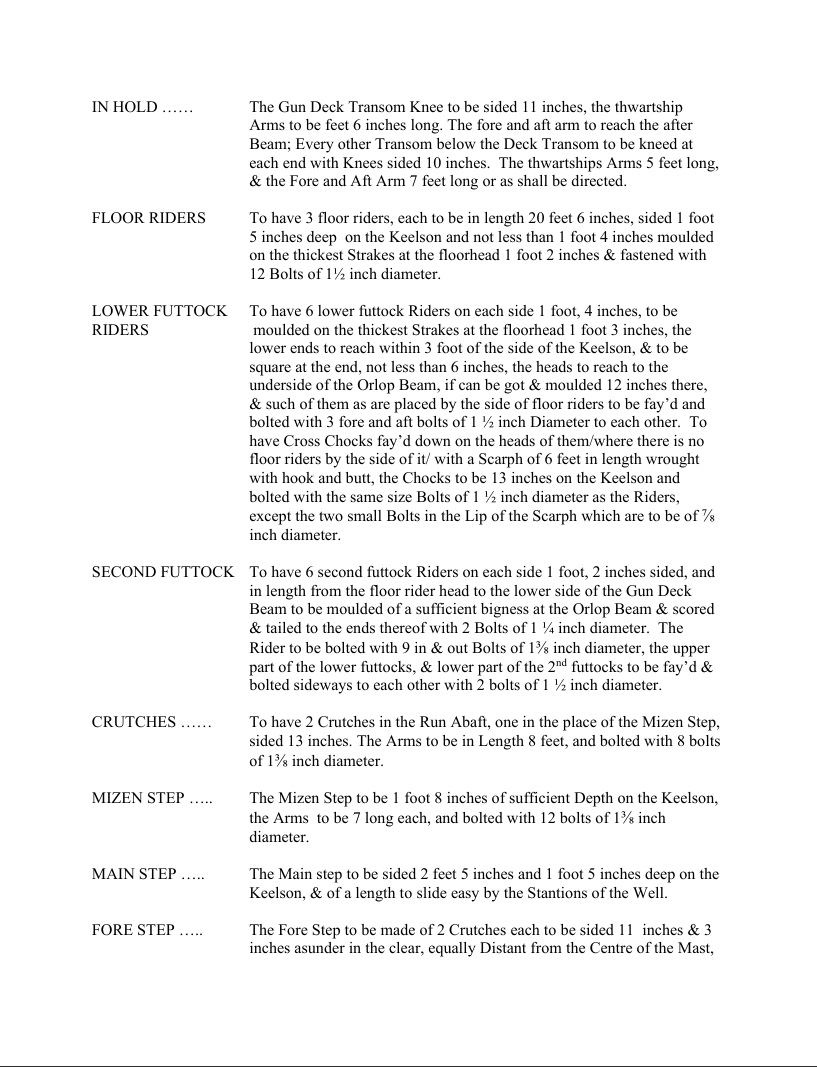

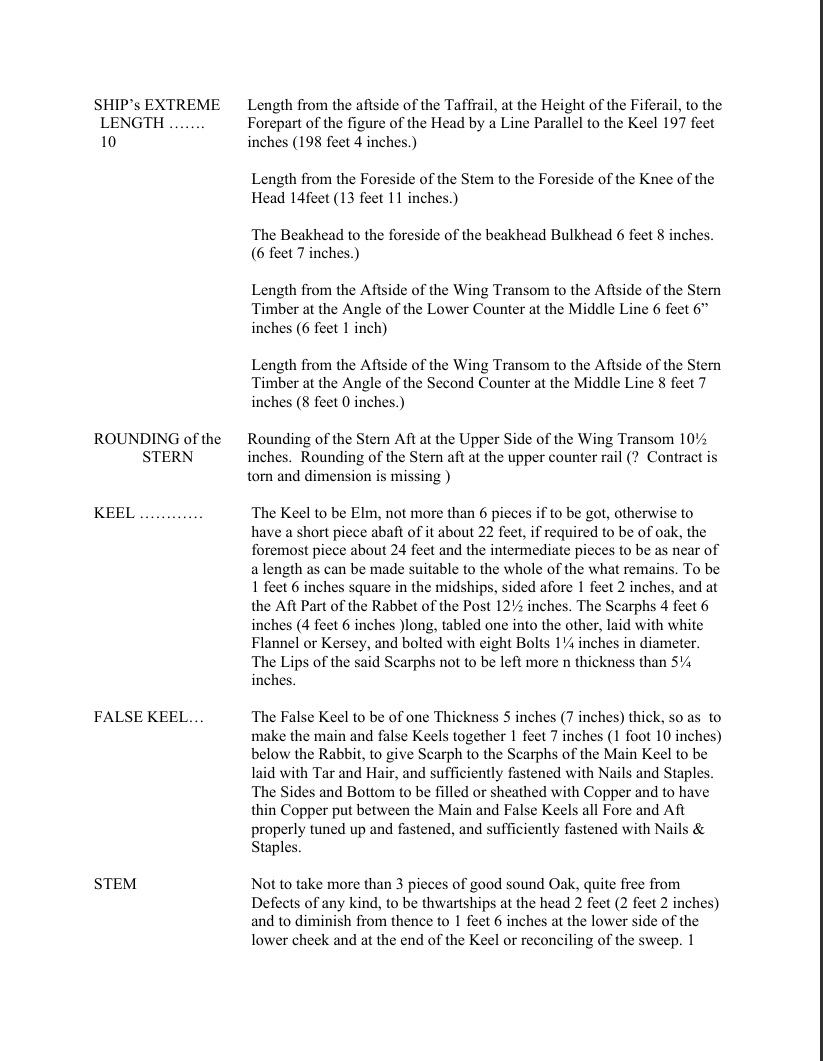

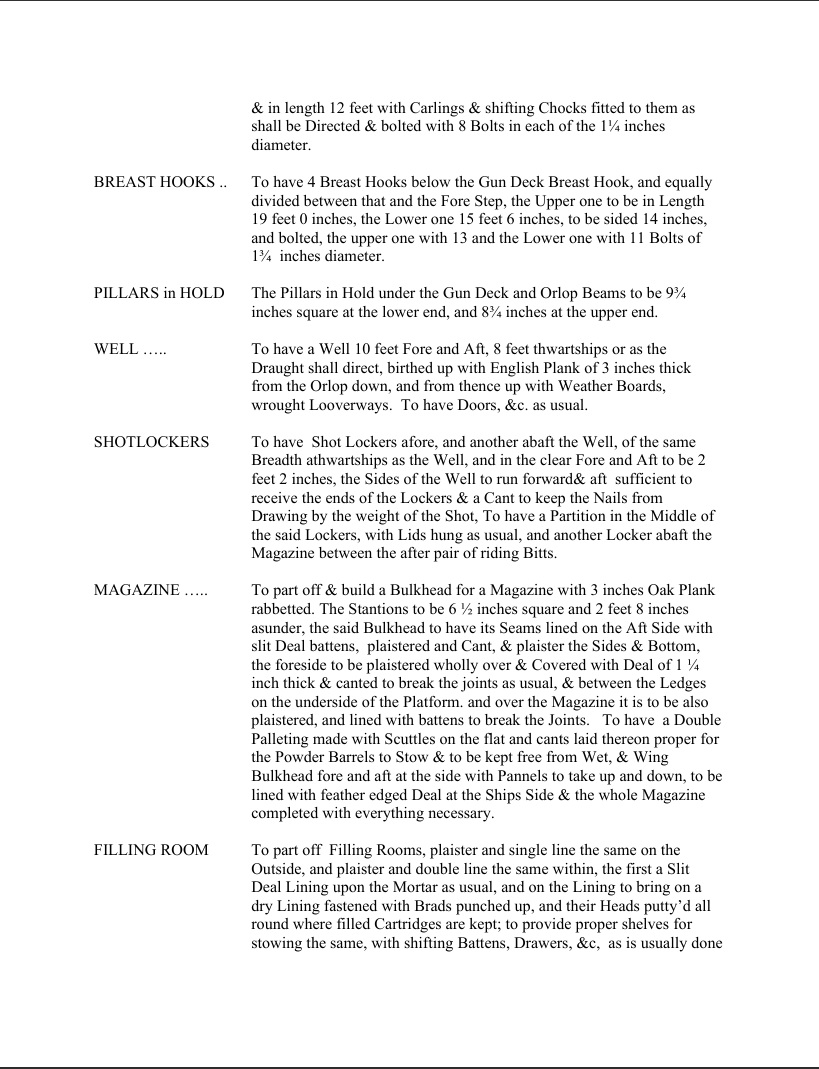

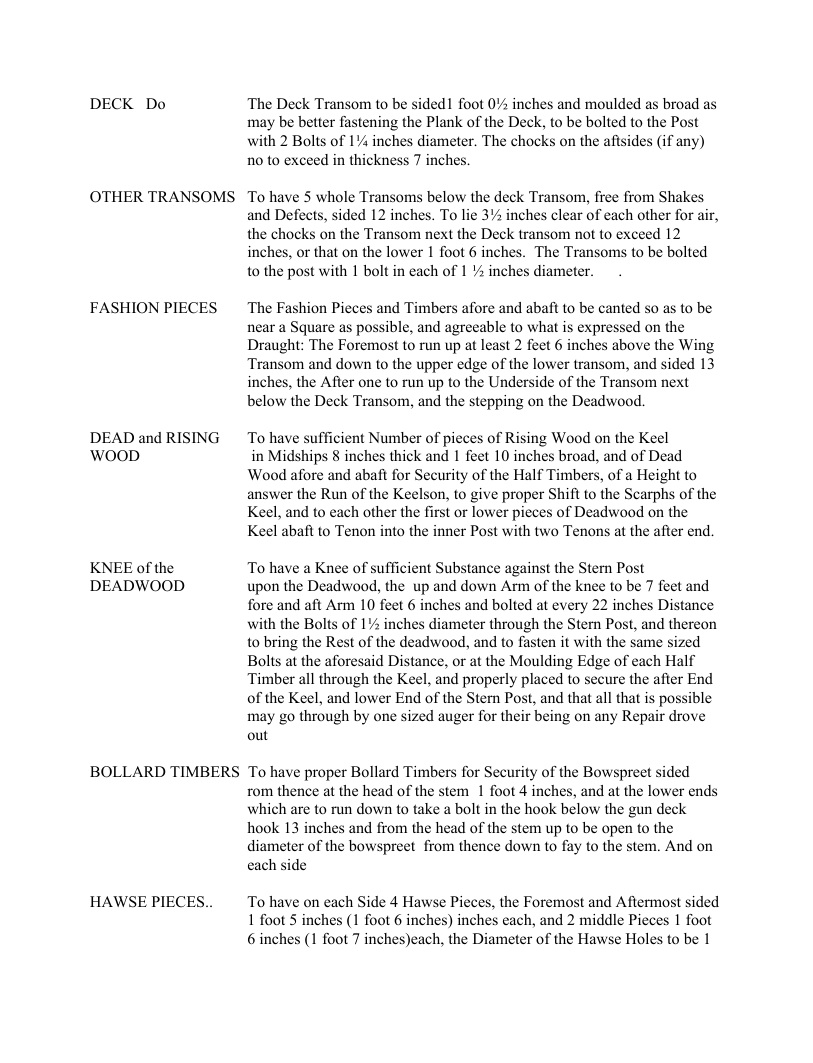

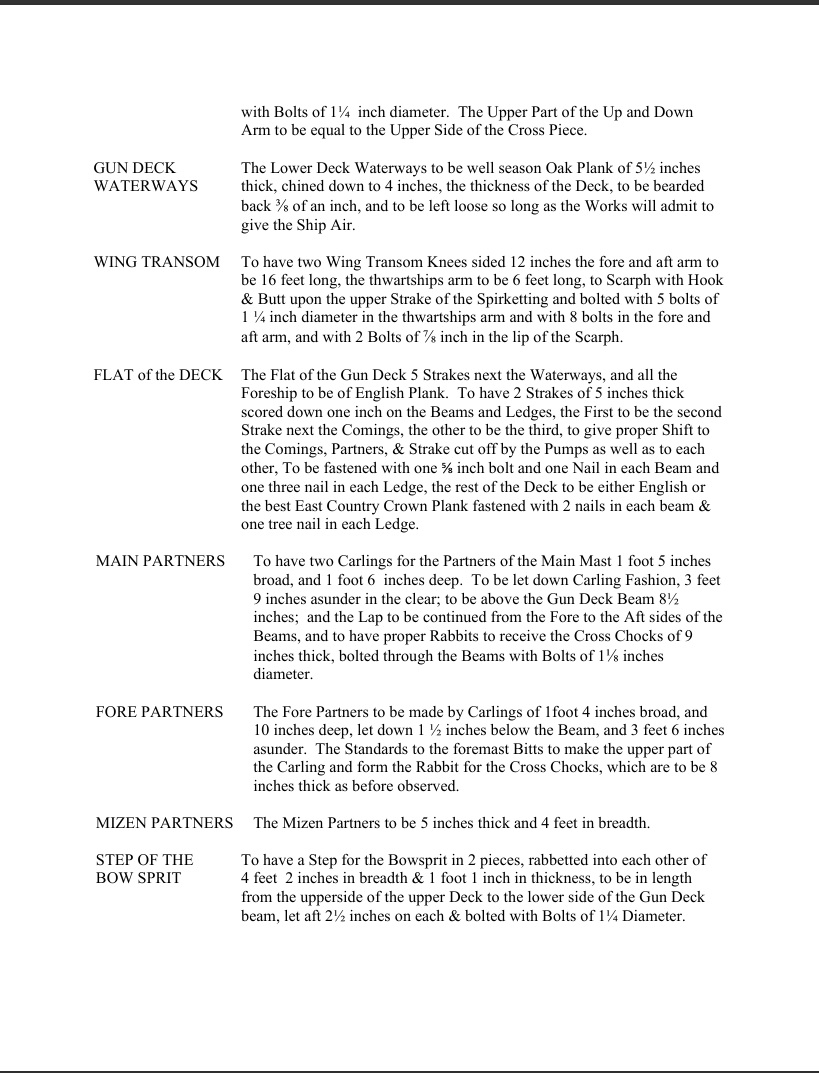

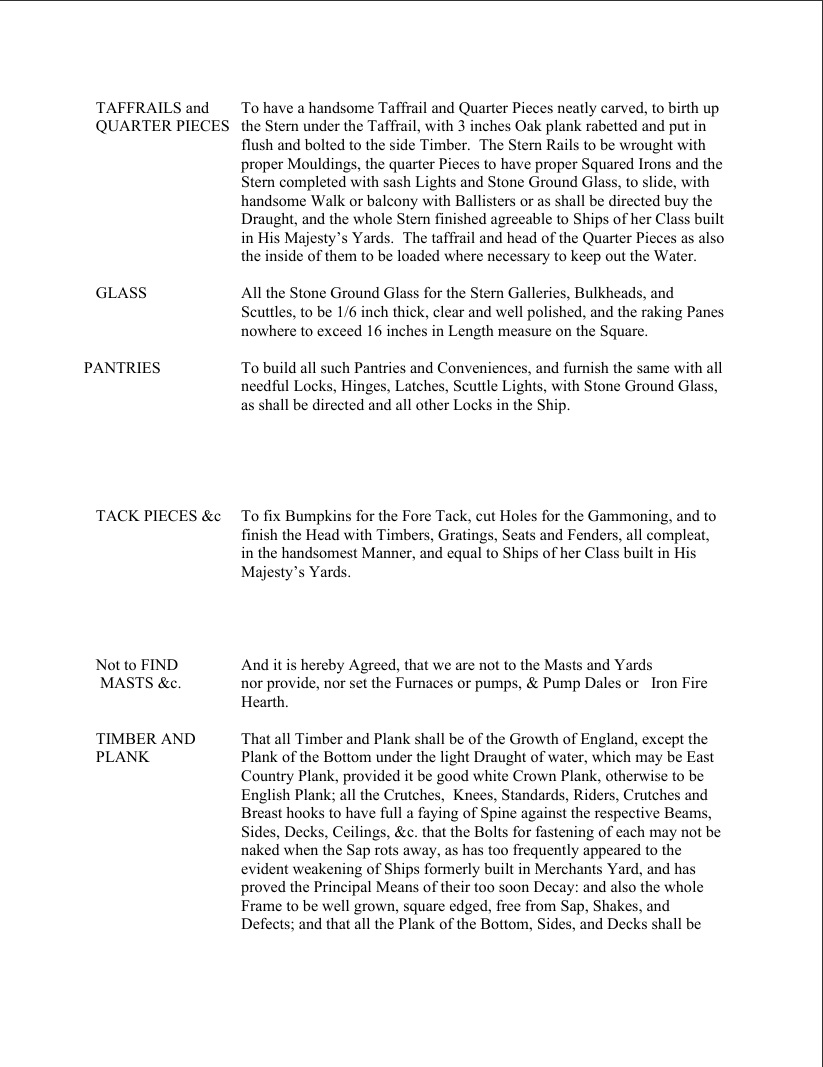

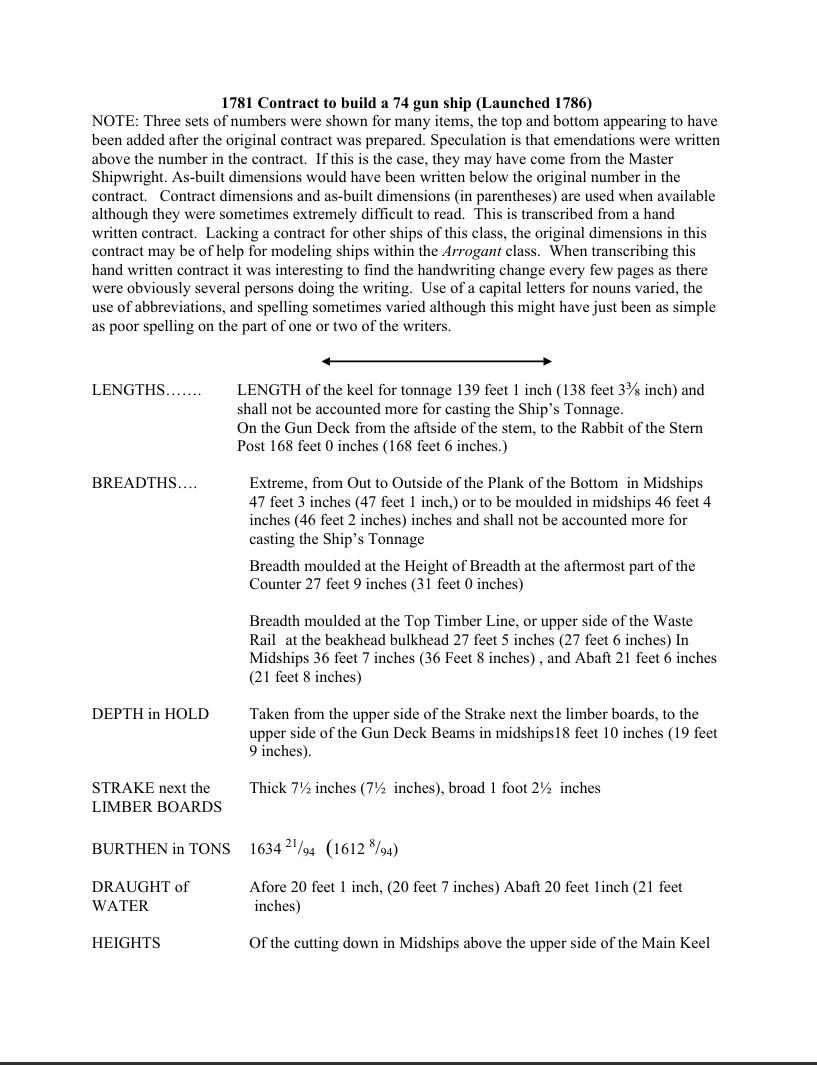

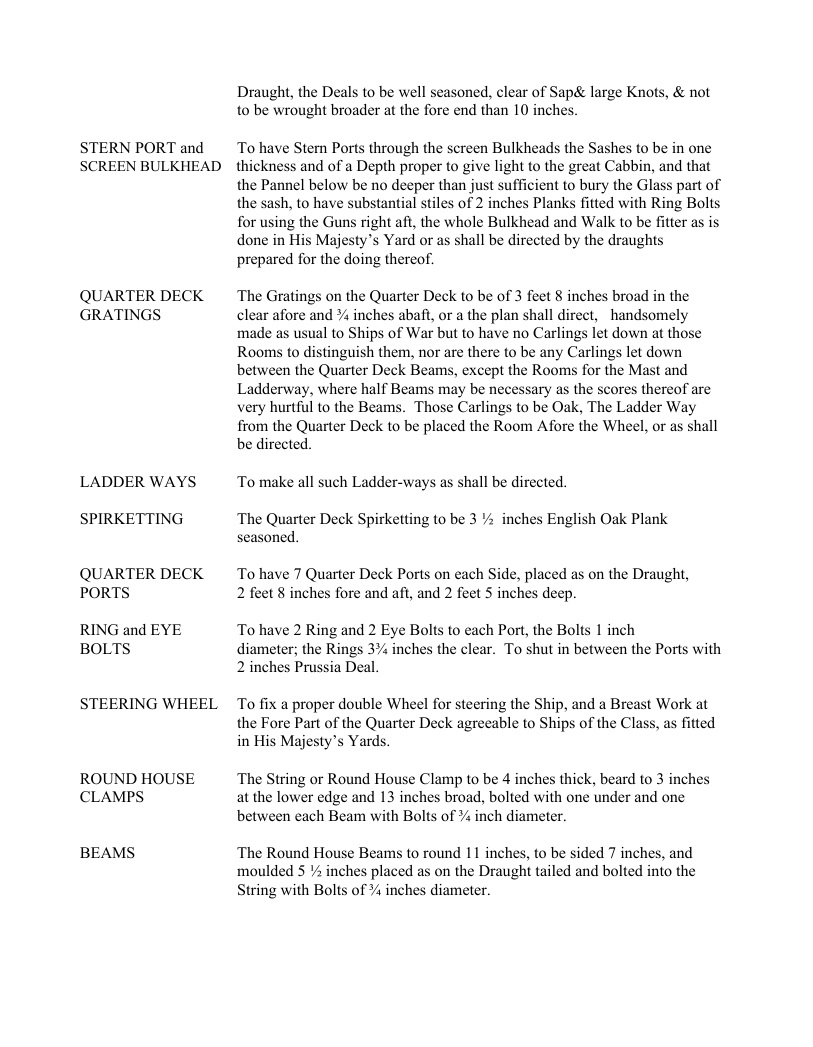

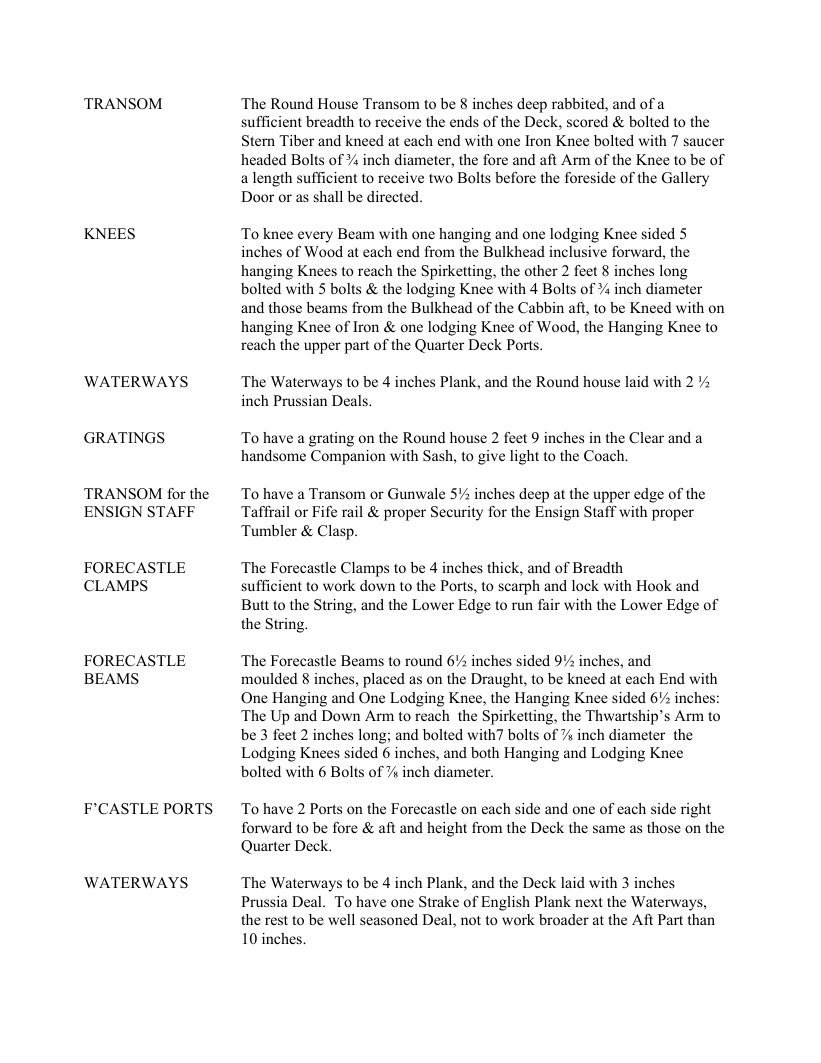

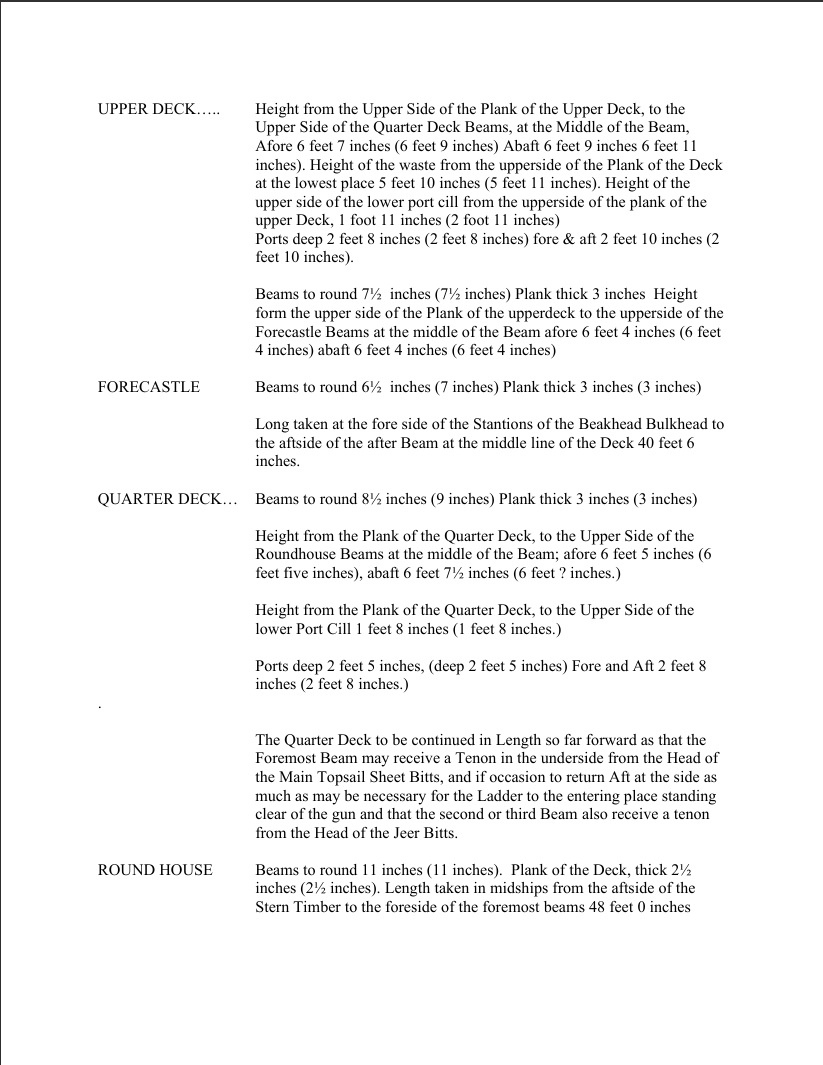

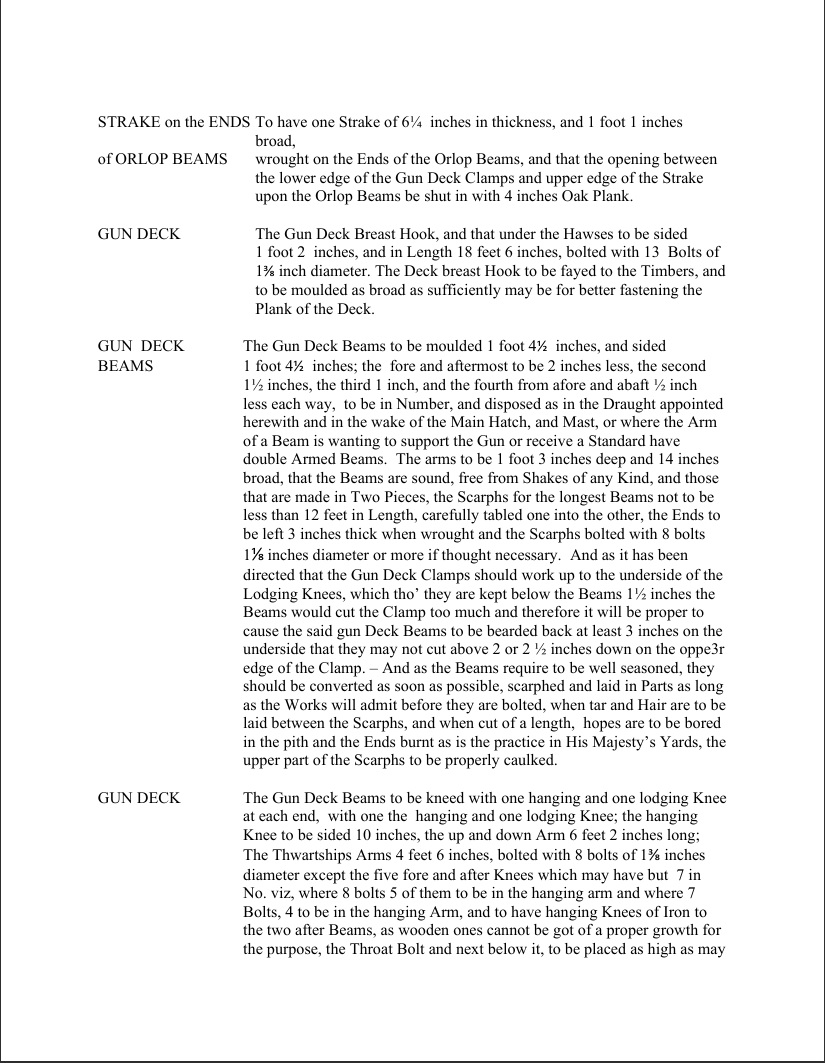

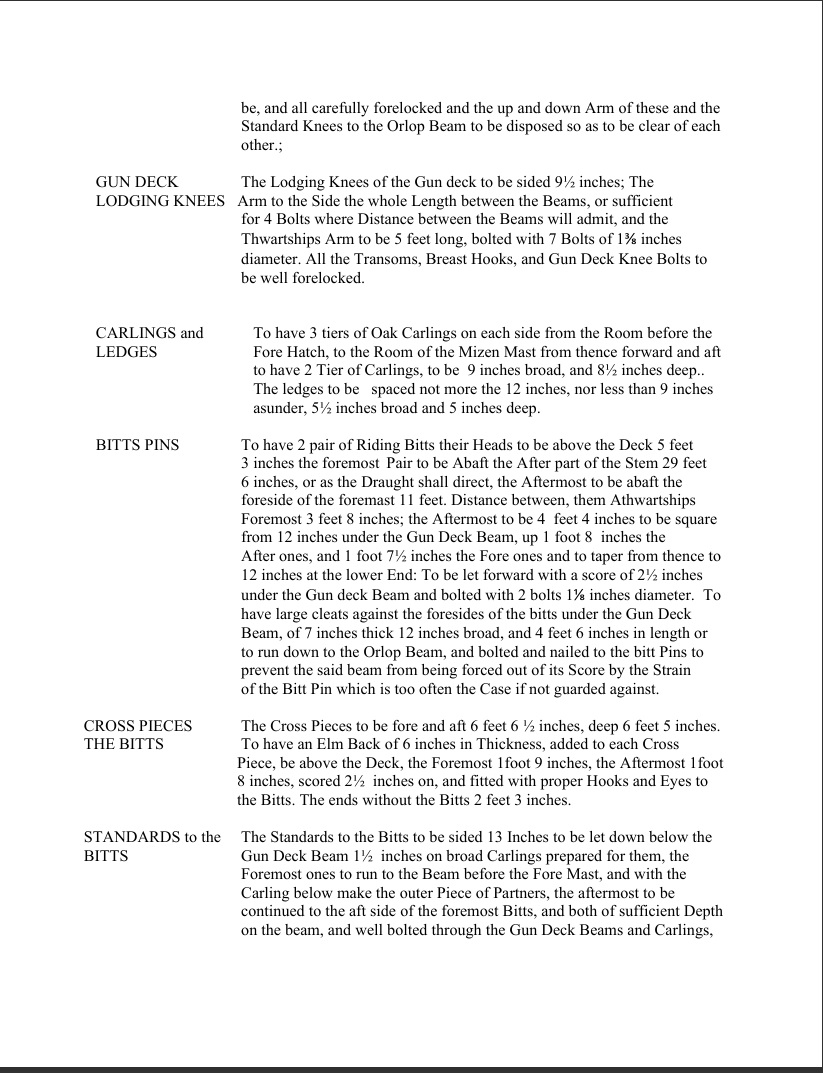

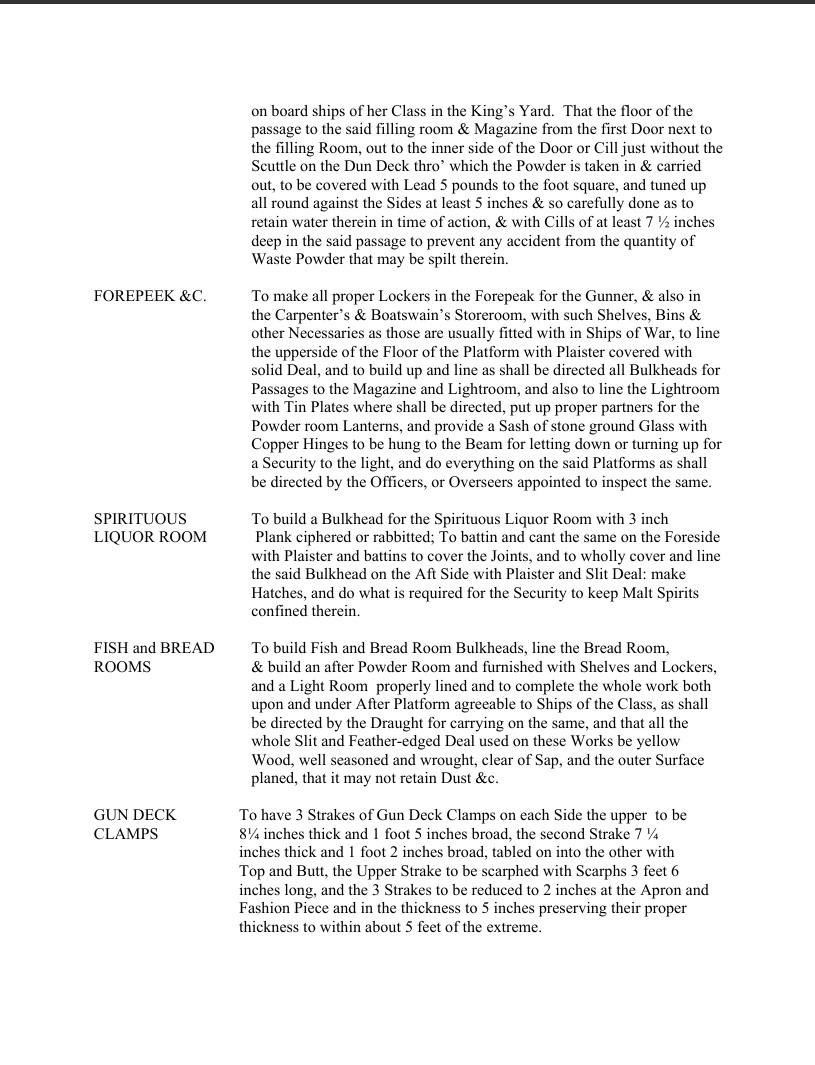

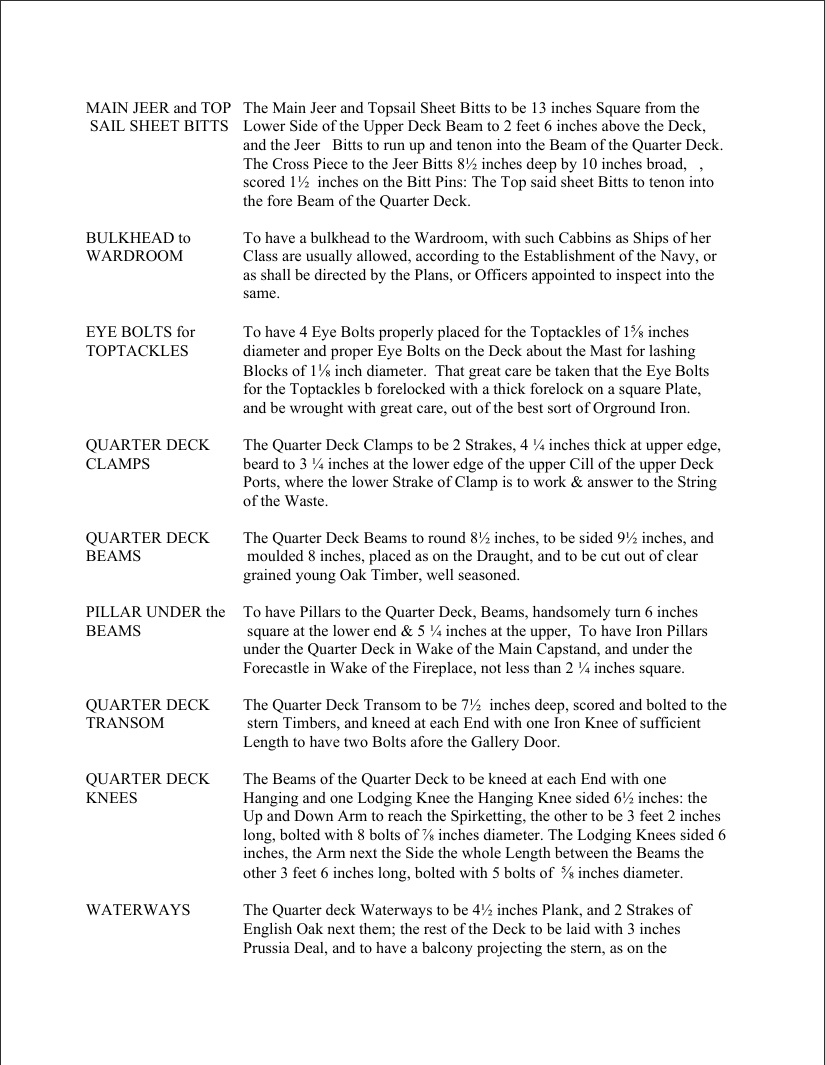

Архив Гринвича любезно поделился контрактом на постройку систершипа, HMS Elephant.

Подобные контракты - главные источники размеров для практически всех элементов корпуса корабля и их крепёжных элементов, других деталей, которые нам интересны. Прекрасное дополнение к чертежам. Практически, готовая "Анатомия корабля".

Обычно контракты представляли собой стандартные бланки, куда вписывались нужные цифры. Что хорошо - есть практически все необходимые данные. К сожалению, эти бланки читать порой очень трудно, особенно, когда много рукописного текста. Я предлагаю уже современный адаптированный формат контракта. К сожалению, у меня нет времени делать перевод.

Имея на руках хотя бы ту же "Анатомию Беллоны" Брайана Лэвери, думаю, можно будет легко разобраться в терминах. Тут можно найти практически всё, что может пригодиться для доработки модели до приемлемой копийности.

Номера файлов соответствуют номерам страниц. Так как форум допускает в сообщении только десять изображений, будет четыре блока (всего 38 страниц). Надеюсь, данная информация будет в радость и пригодится!

[Игорь Тараканов]

[Игорь Тараканов]

...

[Игорь Тараканов]

...

[Игорь Тараканов]

...

[Игорь Тараканов]

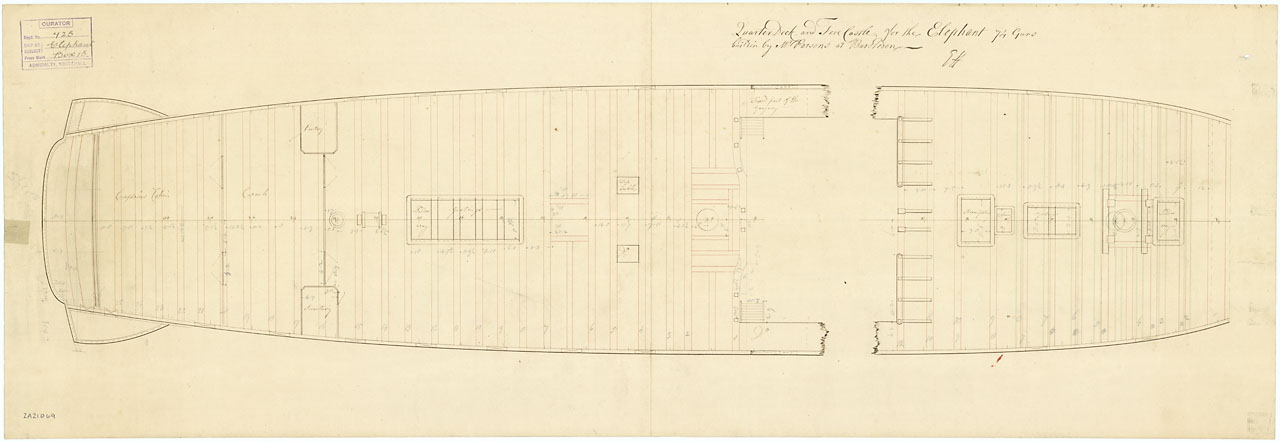

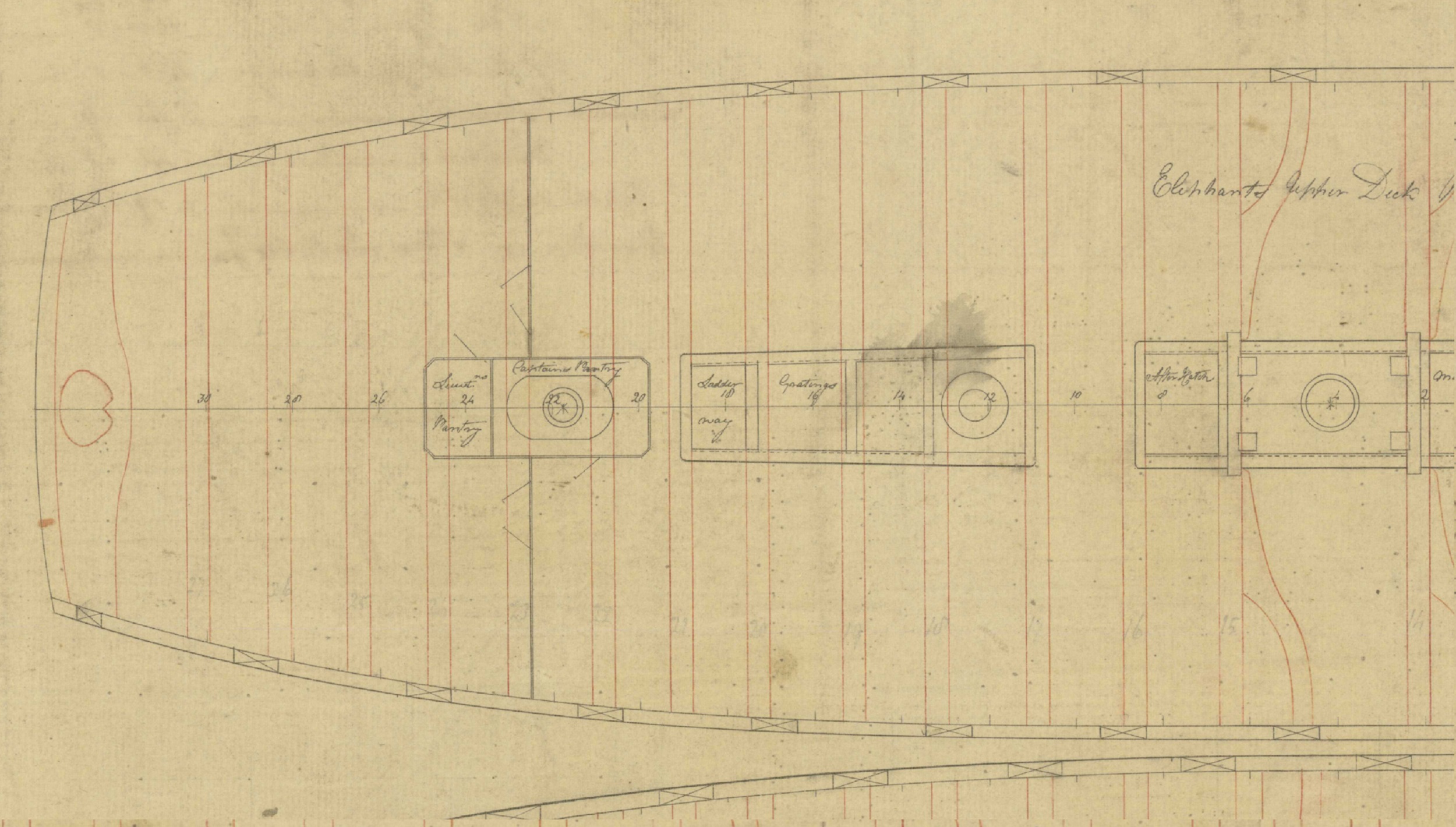

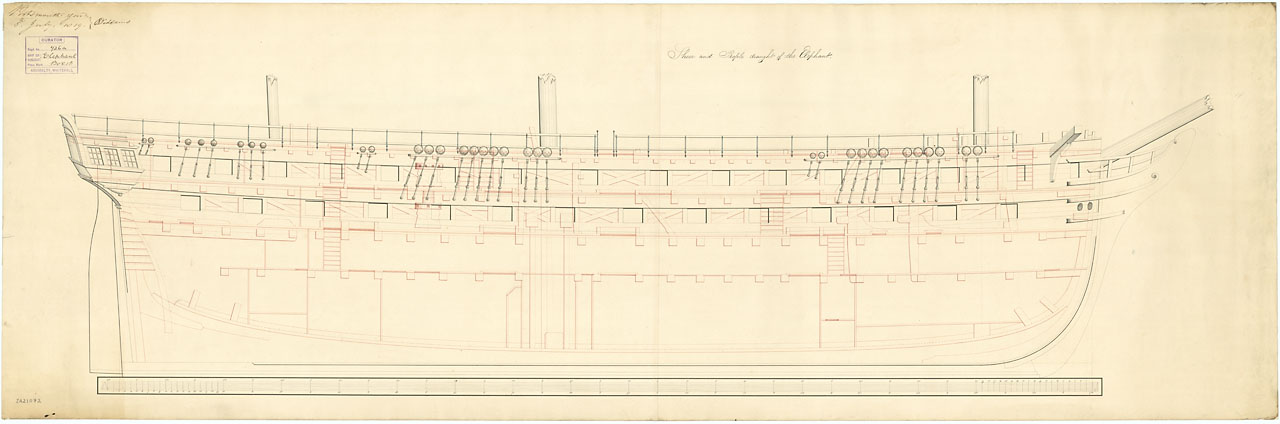

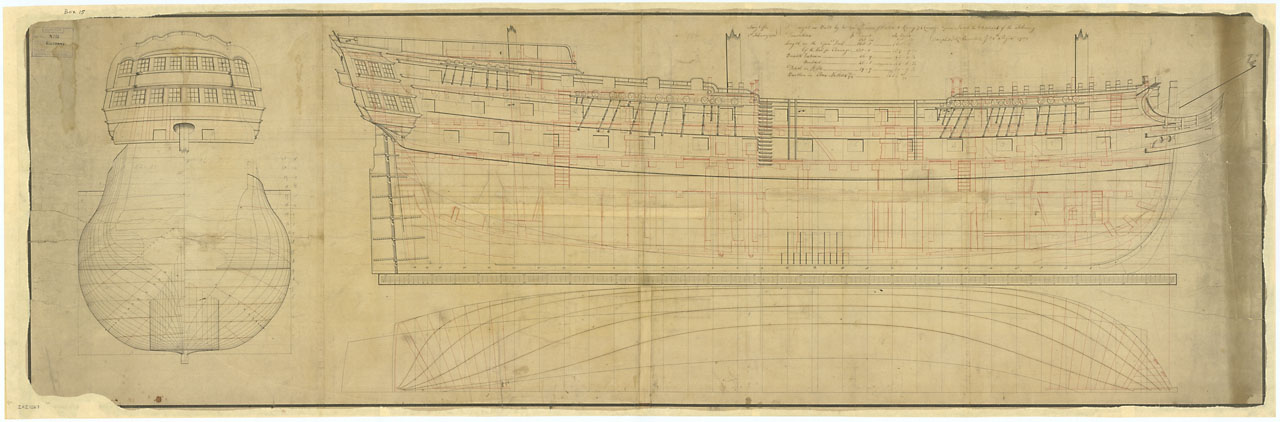

Есть еще такие чертежи этого Элефанта. В том числе и переделка до "тяжелого фрегата" пятого ранга.

[Игорь Тараканов]

Крупный чертёж не влез.

[Игорь Тараканов]

Так же есть контракт на HMS Culloden (1776), класс Culloden/Thunderer, он бы пригодился при желании переделать модель из данного набора в "Беллону", о чем я писал здесь раньше, или в "Громовержца" - фотографии модели HMS Thunderer мы часто рассматривали в этой теме Миши Комарова.

Но там 87 страниц и текст полностью рукописный, (хотя аккуратный), фотокопии страниц контракта. Вряд ли есть смысл выкладывать в этой теме столько картинок. Много не потеряем, - ведь в большинстве случаев данные из этого контракта совпадают с контрактом на "Элефант" - хотя сэр Томас Слэйд к тому времени уже умер, дело его жило. К сожалению, на популярную прародительницу, "Беллону", контракта не нашёл.

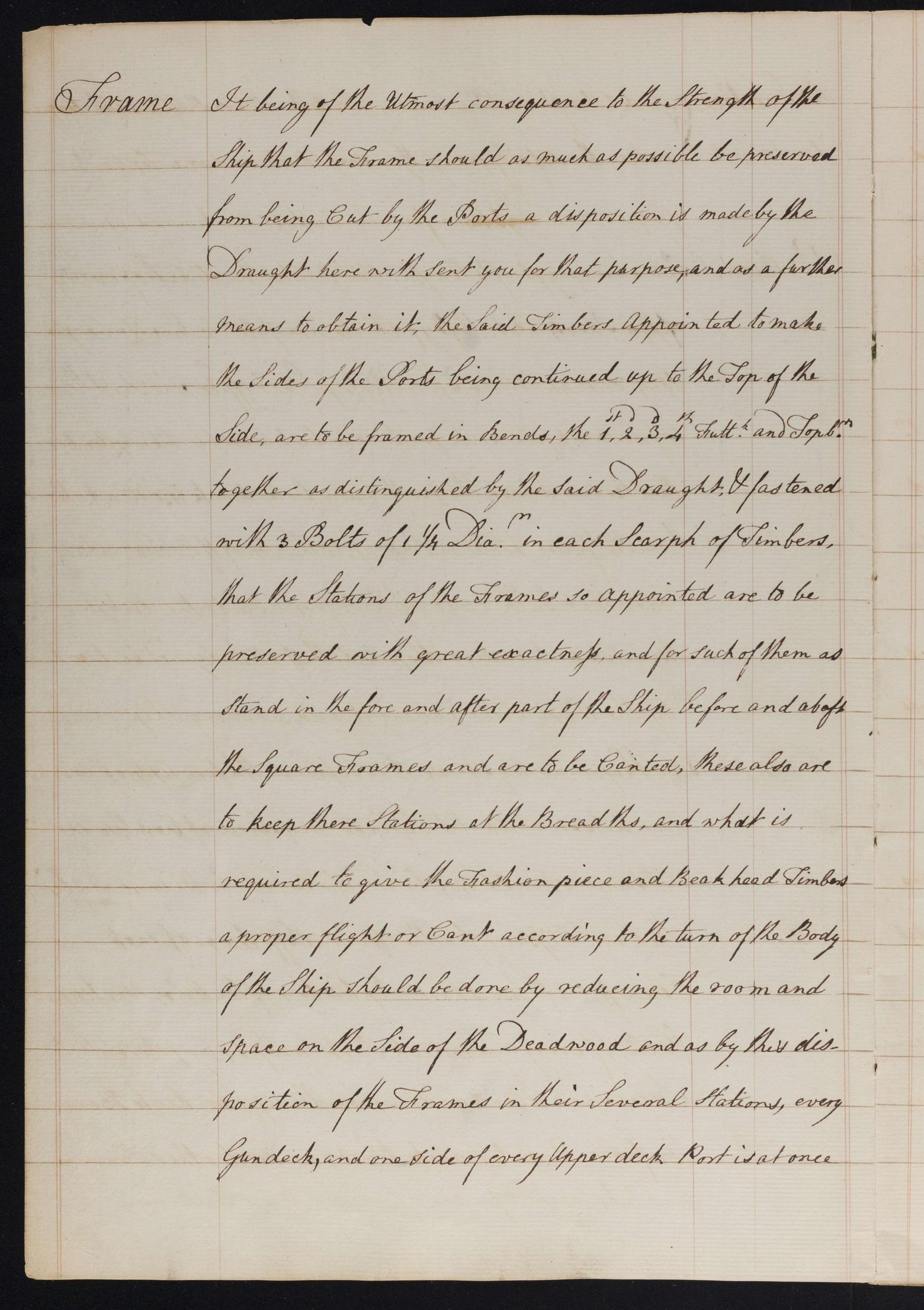

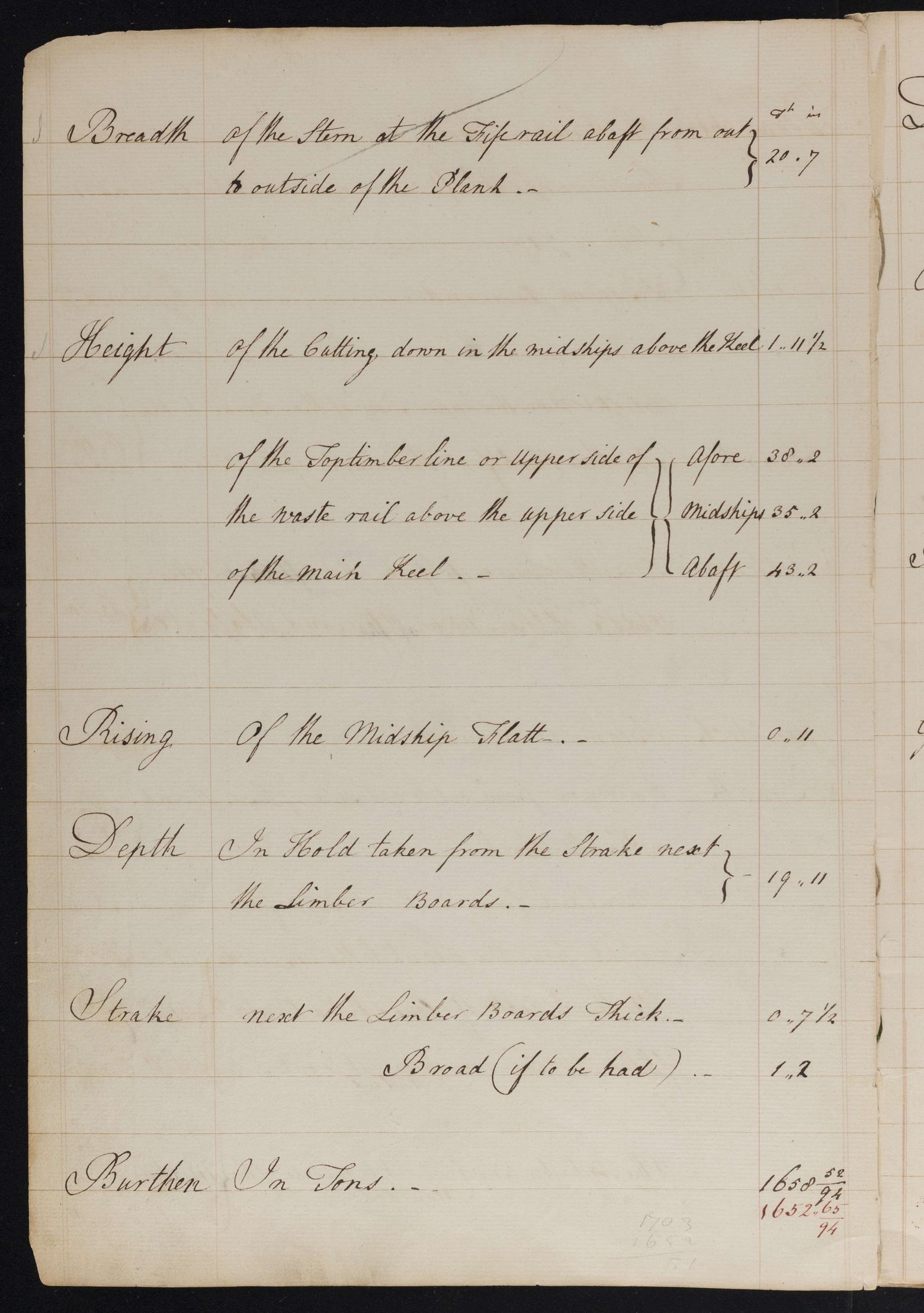

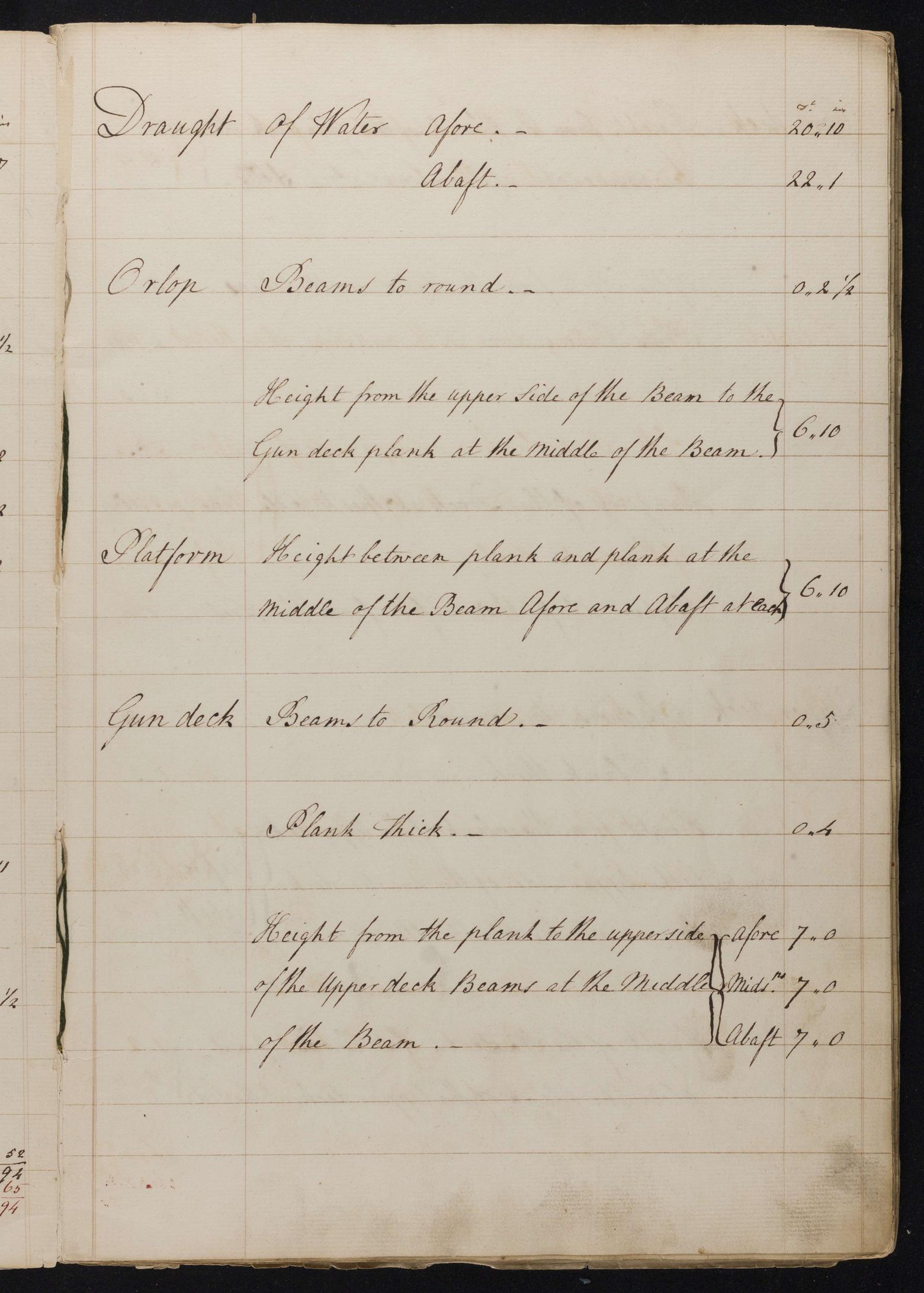

Пара страниц для примера. Читать не так легко, конечно.

Собственно, та самая модель HMS Thunderer:

[Владимир Булатов]

Добрый день. Тема не обновлялась с 2020г. Интересно автор достроил модель или нет.
