HMS Vanguard

[Михаил Комаров]

Если применить правильную технологию , все получится. Здесь как-то промелькнула информация о изготовлении окон французами. Надо ее внимательно просмотреть. И недавно видел на Models World Эпур делает модель в сотом масштабе. Вот к чему надо стремиться.

[zluka]

Я тоже это видел, но правда там масштаб поболе. Фрезой в болване выбирают переплёт и собирают окна на болванке.
Главное чтоб это выглядело масштабно.

[Михаил Комаров]

Олег, как я понял там сотый масштаб. А где можно посмотреть как эти окна делаются. Хочу к Эпуру обратиться, может не откажет.

[zluka]

Я поищу фотки...

[zluka]

Фоток не нашёл.
Опишу так. На деревянную плашку переносится рисунок из окон галереи.
Затем фрезой выбираются дорожки по раме и переплету, в соответствии с их шириной.
Глубина соответсвует раме и переплёту (исходя их толщины и ширины реек).
Далее укладываем например боковые рейки в нашу балванку, фрезой выбираем четверть в углах.
Вынимаем рейки аналогичную операцию проделаваем с верхними рейками для рамы. Вынимаем рейки.
Укладываем обратно боковые и приклеиваем верхнюю и нижнюю ( их переворачиваем чтобы четверть была внизу).
После высыхания продолжаем по аналогии с переплетом...
Как то так. В принципе можно было ограничиться одним окном, но обычно окна галерей имеют разную форму. Обратите внимание на боковые окна, у них наклон боковых "реек" рамы разный.

[Павел Крук]

С добрым утром. Вспомнил где видел фото технологии по окнам http://forum.modelsworld.ru/topic1264.html тута

[Михаил Комаров]

Павел, спасибо. Я это и имел в виду. Не совсем ясно откуда берется то, что на первом фото .Я имею в виду с чего фрезеруется эта заготовка.Наверное вы правы- копируется с самого окна. А если вместо деревянной заготовки применить пластиковую и в нее вклеить перемычки. Если делать аккуратно может и получится.

[Павел Крук]

Пожалуйста что из чего берется не знаю. В этой теме еще пара технологий по окнам была (с более подробным описанием)

[druchok]

А где можно посмотреть как эти окна делаются.

Один из подходов достаточно подробно описан в материале по ссылке: http://forum.modelsworld.ru/post337925.html#p337925. Просмотрите раздел до конца. Там есть еще полезная информация и стоящие ссылки.

[Михаил Комаров]

Большое спасибо, не долистал я тему. Буду вникать.

[zluka]

Да Павел, именно это.

[Михаил Комаров]

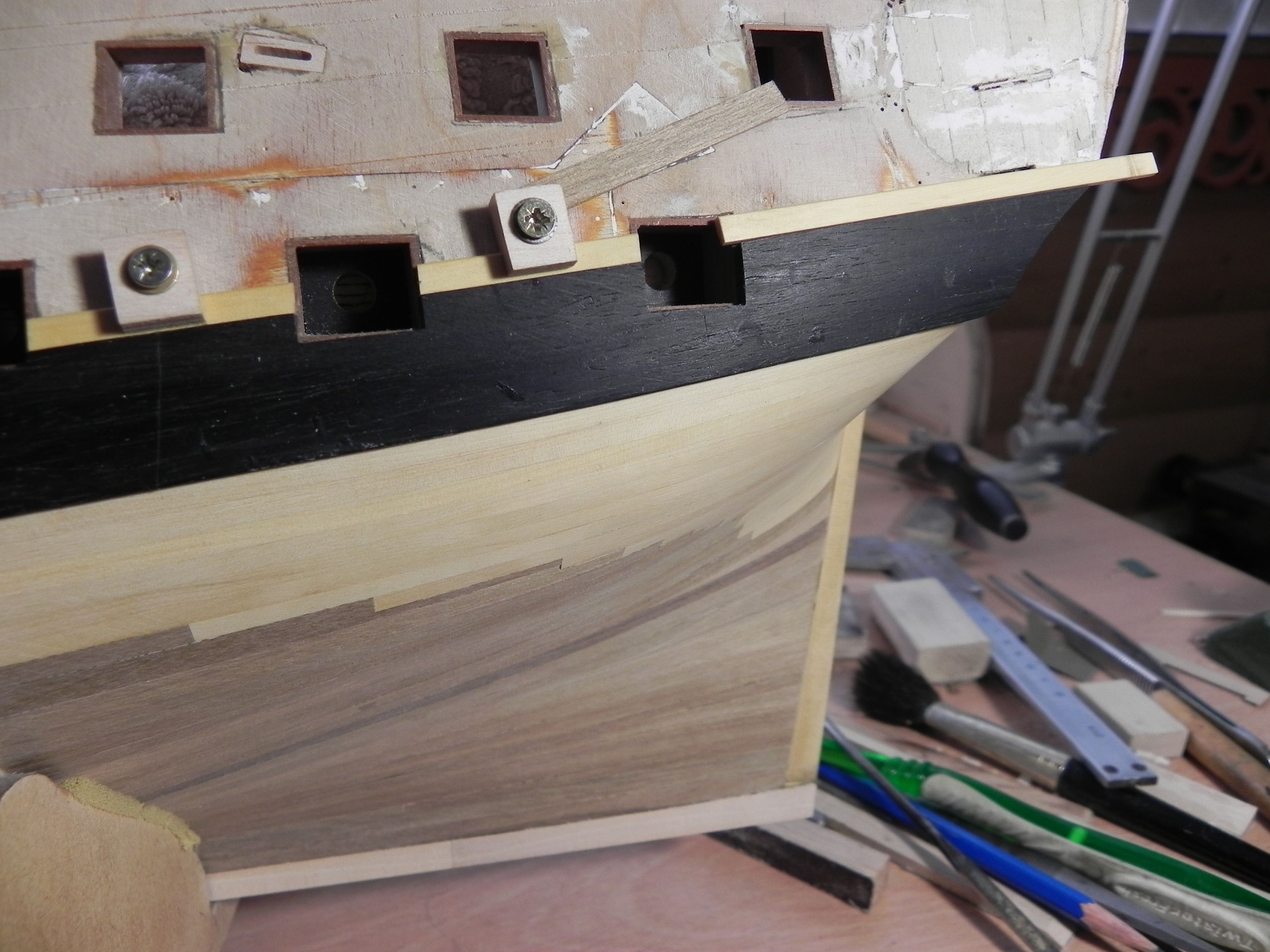

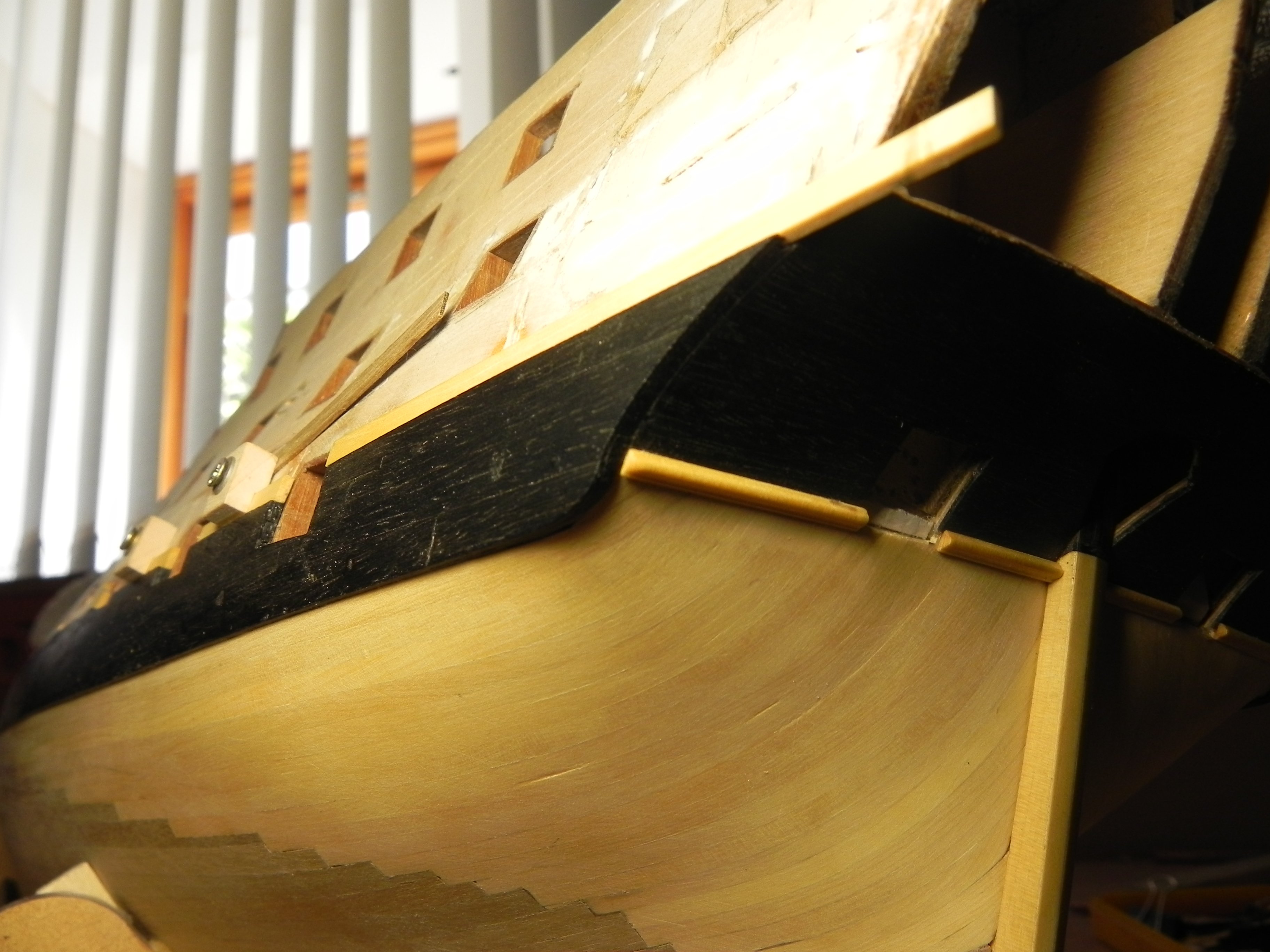

Добрый день. Хотел бы совета. Если я приклею в конце самшитовый кусок рейки, то с торца этот кусочек будет выделяться желтым цветом на общем фоне черного. Или этот торец желтой рейки чем- то закроется. Не совсем представляю этот узел. Может самый кончик сделать из черного дерева.

[FreeLander]

Может самый кончик сделать из черного дерева.

Михаил, но тогда вид сбоку будет отмечен пятнышком черного на жёлтом фоне. Я бы оставил как есть.
В крайнем случае, если финальный вид не по душе, то никогда не поздно подкрасить торец рейки (тушь, краска). Самшит плотный, впитывать краситель не должен, так что вид сбоку не пострадает.

[Павел Крук]

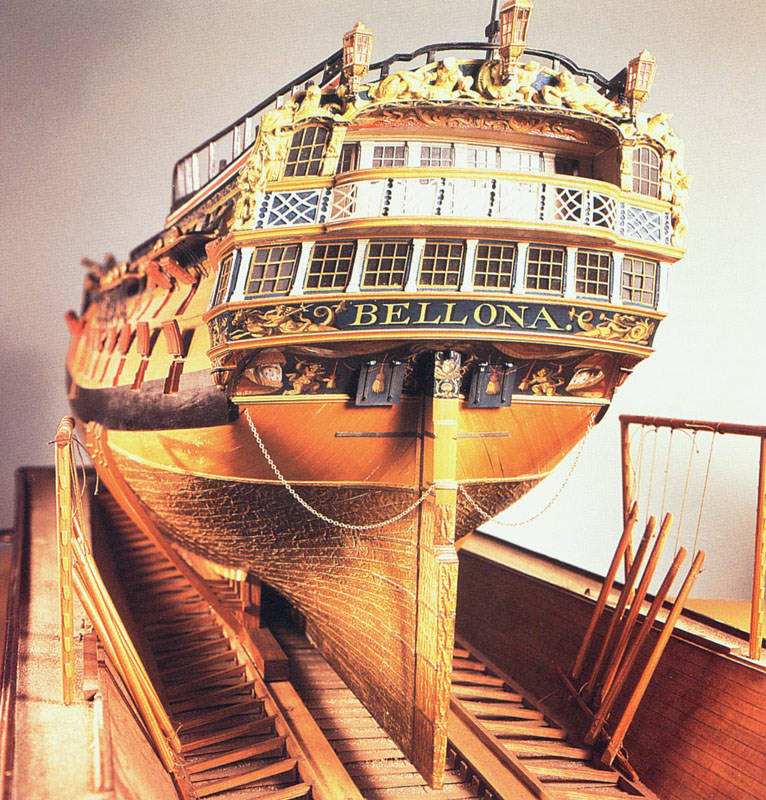

На "Belonna" download/file.php?id=102345&mode=view вроде как у вас и получилось
Тут Игорь точнее скажет пожалуй

[Михаил Комаров]

Петр, сбоку это место закрывает низ галереи, тут все нормально, а вот на фото Павла как раз чуть видно желтое что-то, наверное это и есть торец желтой рейки. Не нахожу поподробнее фото этого места.
