о юферсах

Все темы, касающиеся практической работы.

Модераторы: FreeLander, Valentin Demin

Ответить
Сообщение
Автор
Аватара пользователя
п-авел
родоначальник
родоначальник
Сообщения: 1892
Зарегистрирован: Ср мар 05, 2008 2:00
Откуда: Санкт-Петербург
Благодарил (а): 447 раз
Поблагодарили: 236 раз
Контактная информация:

о юферсах

#1 Сообщение п-авел »

Заинтересовал вопрос о юферсах. Везде встречаются готовые размеры для модели от 2,5 до 10мм. Отверстий 3 (а иногда даже 5). А где найти их точные исходные чертежи и размеры?
Кстати о блоках аналогично. :(
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!

Аватара пользователя
Anatoly Emelyanov
Сообщения: 700
Зарегистрирован: Чт фев 12, 2009 11:56
Откуда: Москва
Благодарил (а): 5 раз
Поблагодарили: 66 раз
Контактная информация:

Re: о юферсах

#2 Сообщение Anatoly Emelyanov »

Строится: AL "Surprise"
Готовится: "Harvey"

Аватара пользователя
п-авел
родоначальник
родоначальник
Сообщения: 1892
Зарегистрирован: Ср мар 05, 2008 2:00
Откуда: Санкт-Петербург
Благодарил (а): 447 раз
Поблагодарили: 236 раз
Контактная информация:

Re: о юферсах

#3 Сообщение п-авел »

Спасибо Анатолий.
Еще бы подобную картинку по юферсам!
Привожу для Вашей картинки перевод:

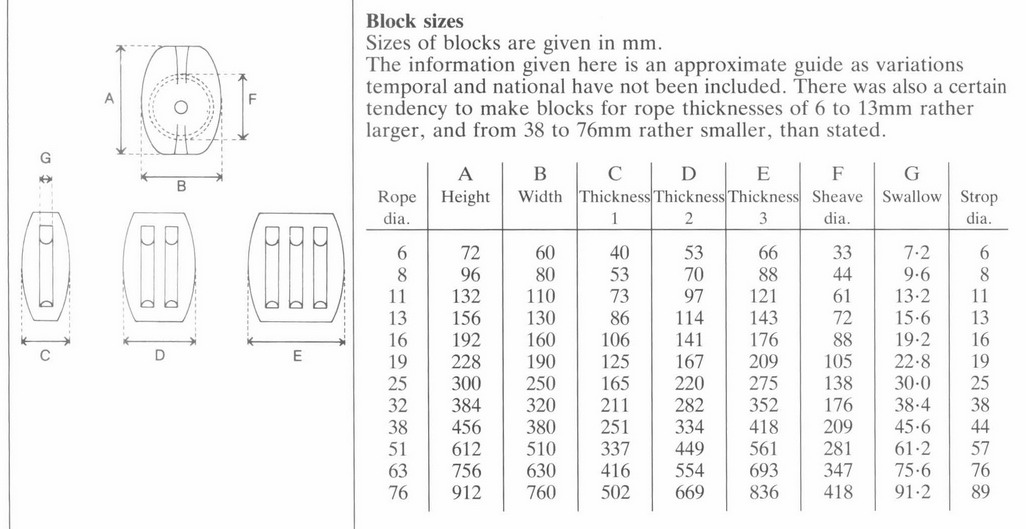

Размеры блоков.
Размеры блоков даны в мм.
Информация, данная здесь, является приблизительным, поскольку изменения, временные и национальные, не были учтены.
Была также определенная тенденция сделать блоки для толщин веревки 6to 13 мм скорее большими, и от 38 до 78 скорее меньший, чем приведены.
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!

Аватара пользователя
Anatoly Emelyanov
Сообщения: 700
Зарегистрирован: Чт фев 12, 2009 11:56
Откуда: Москва
Благодарил (а): 5 раз
Поблагодарили: 66 раз
Контактная информация:

Re: о юферсах

#4 Сообщение Anatoly Emelyanov »

Добренко на моделсворде мне про юферсы ответил что диаметр юферса равен примерно половине диаметра соответствующей мачты-стеньги.

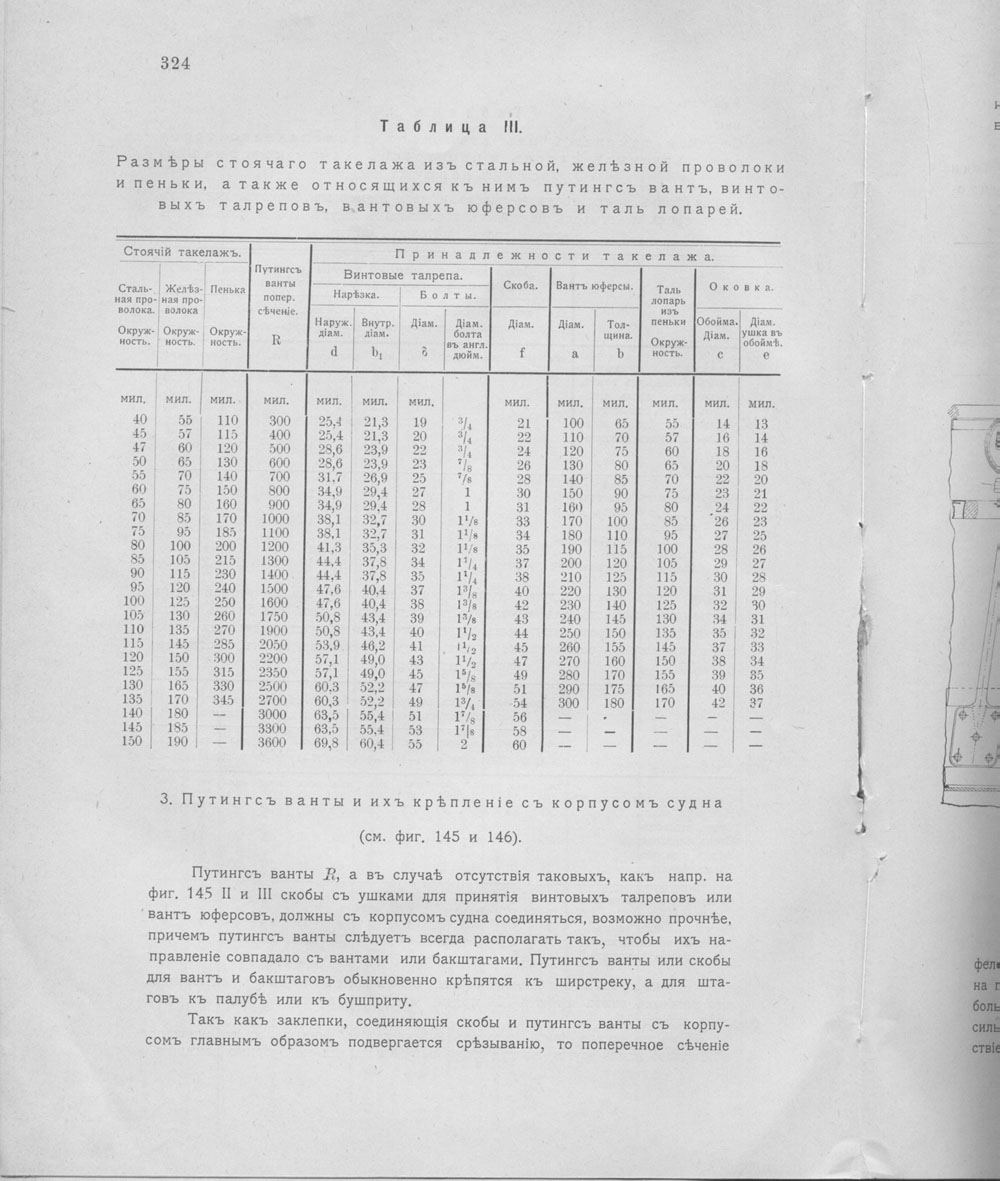

В свое время делал выборку из Д.Стила. Результат в табличке.

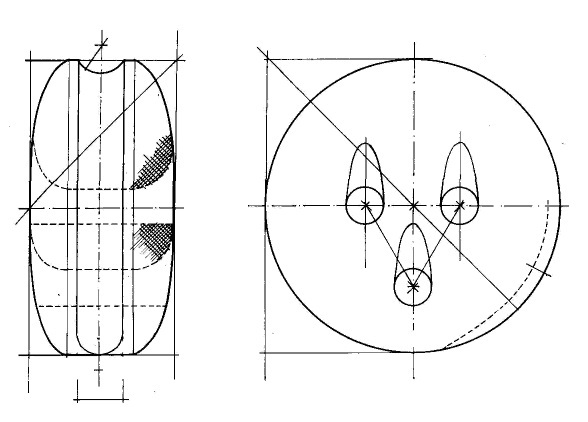

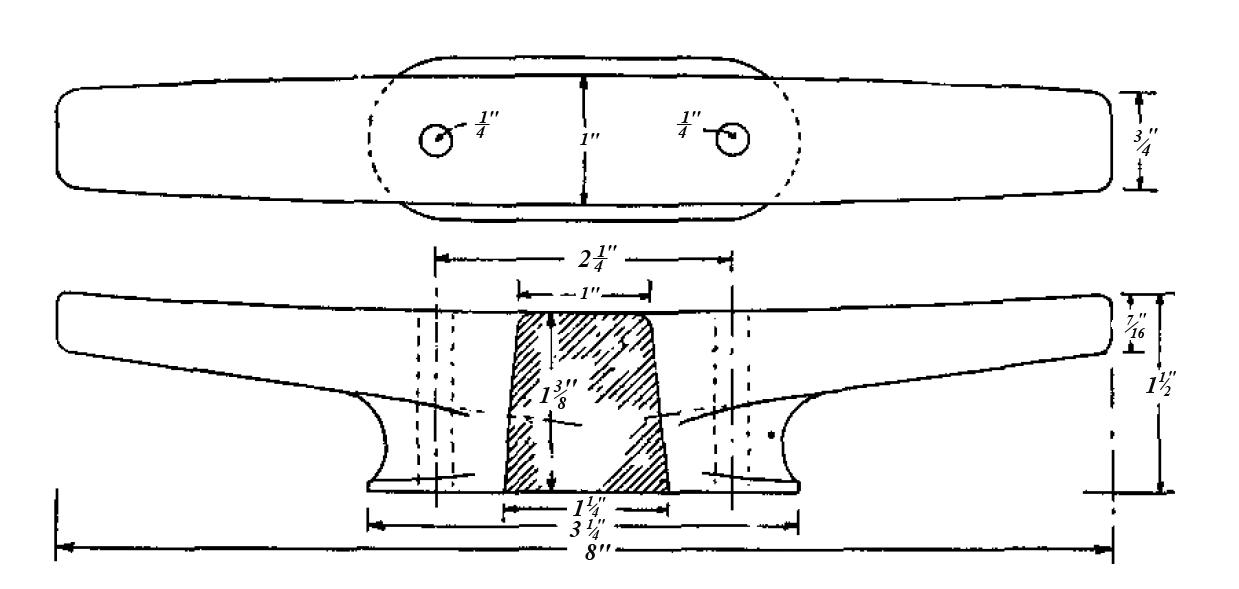

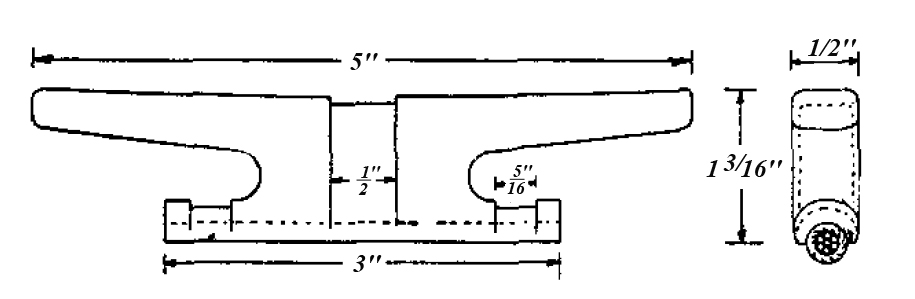

Заодно картинки с размерами (утки до кучи) :D
Вложения
Строится: AL "Surprise"
Готовится: "Harvey"

Аватара пользователя
п-авел
родоначальник
родоначальник
Сообщения: 1892
Зарегистрирован: Ср мар 05, 2008 2:00
Откуда: Санкт-Петербург
Благодарил (а): 447 раз
Поблагодарили: 236 раз
Контактная информация:

Re: о юферсах

#5 Сообщение п-авел »

Анатолий, премного благодарен за чертежи информацию!
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!

Аватара пользователя
п-авел
родоначальник
родоначальник
Сообщения: 1892
Зарегистрирован: Ср мар 05, 2008 2:00
Откуда: Санкт-Петербург
Благодарил (а): 447 раз
Поблагодарили: 236 раз
Контактная информация:

Re: о юферсах

#6 Сообщение п-авел »

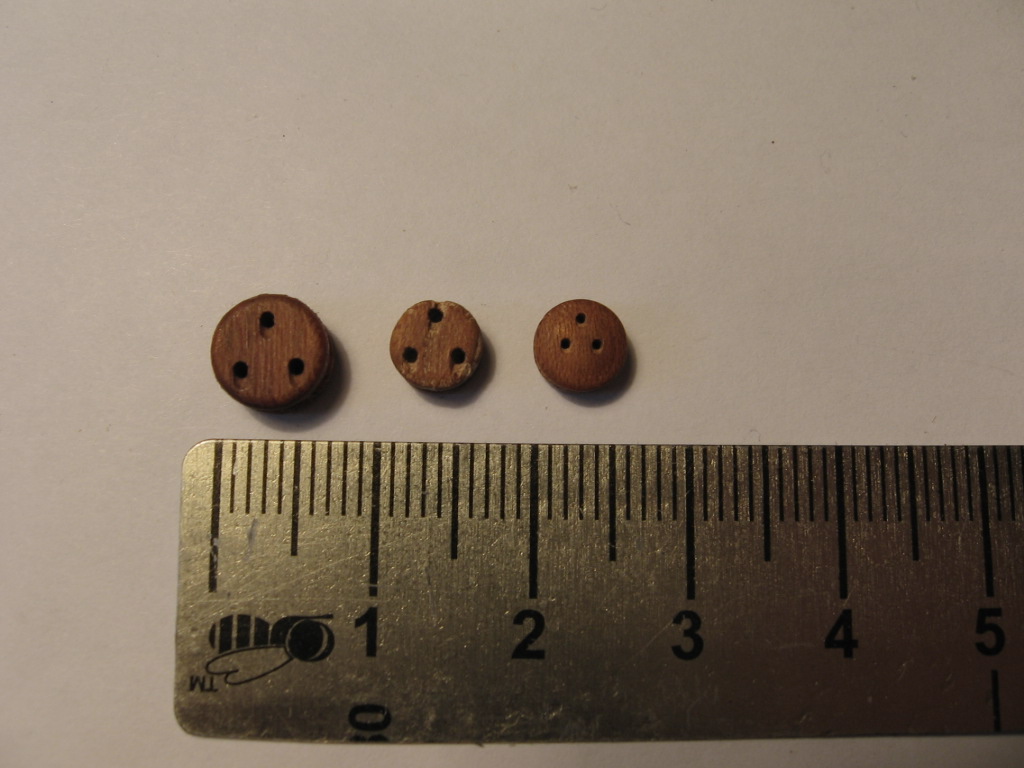

После получения чертежей юферсов от Анатолия приобрел, юферсы магазинные (см. фото) и снова все запуталось. Не совпадают пропорции. На чертеже отношение диаметра юферса к толщине 0,73 а в магазинных 0,5. Получается, например, что юферс диаметром 7,4мм
«магазинный» имеет толщину 3,7мм, а по чертежу он гораздо «толще» - 5,4мм! Вот я и не понимаю – где правильно?
К тому же расположение отверстий на чертеже и у «магазинных» совершенно разное. Понятно, что французские и английские имеют отверстия ближе и дальше расположенные от центра, но на чертеже все отверстия располагаются на одной половине окружности, а в «магазинных» этого не наблюдается. И снова – где истина?
Вложения
юферсы из магазина 003.jpg
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!

Игорь Куцолаба
Сообщения: 2521
Зарегистрирован: Сб авг 16, 2008 12:29
Откуда: Санкт-Петербург
Благодарил (а): 235 раз
Поблагодарили: 348 раз

Re: о юферсах

#7 Сообщение Игорь Куцолаба »

А о каком периоде идет речь. Согласитесь, юферсы от "Мери Роуз" до "Конститъюшн" изменились кардинально. Можно поискать фото моделей соответствующегго периода и страны.

Аватара пользователя
п-авел
родоначальник
родоначальник
Сообщения: 1892
Зарегистрирован: Ср мар 05, 2008 2:00
Откуда: Санкт-Петербург
Благодарил (а): 447 раз
Поблагодарили: 236 раз
Контактная информация:

Re: о юферсах

#8 Сообщение п-авел »

Igor Kutsolaba писал(а):Согласитесь, юферсы от "Мери Роуз" до "Конститъюшн" изменились кардинально. Можно поискать фото моделей соответствующегго периода и страны.
Естественно согласен, но именно где поискать (кроме фото моделей) как раз и пытаюсь найти .
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!

Игорь Куцолаба
Сообщения: 2521
Зарегистрирован: Сб авг 16, 2008 12:29
Откуда: Санкт-Петербург
Благодарил (а): 235 раз
Поблагодарили: 348 раз

Re: о юферсах

#9 Сообщение Игорь Куцолаба »

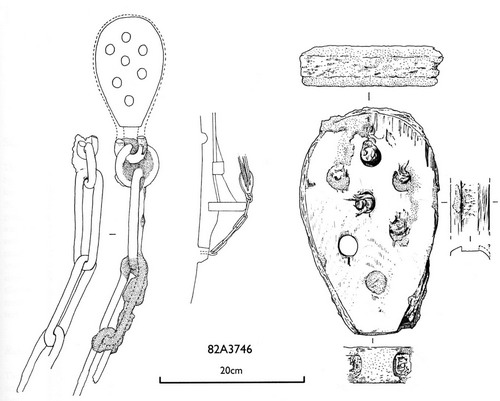

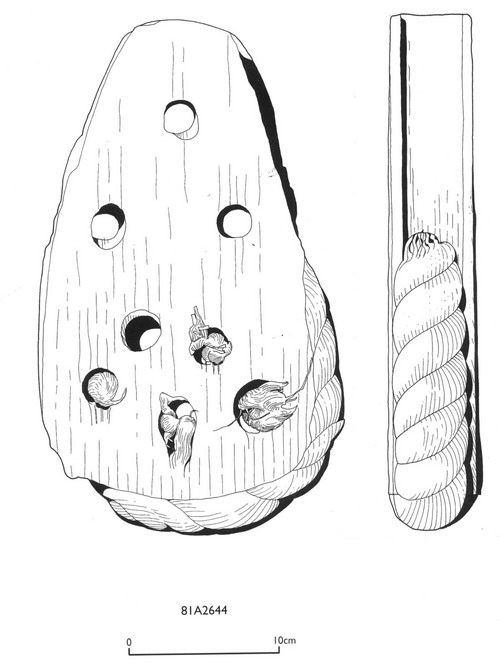

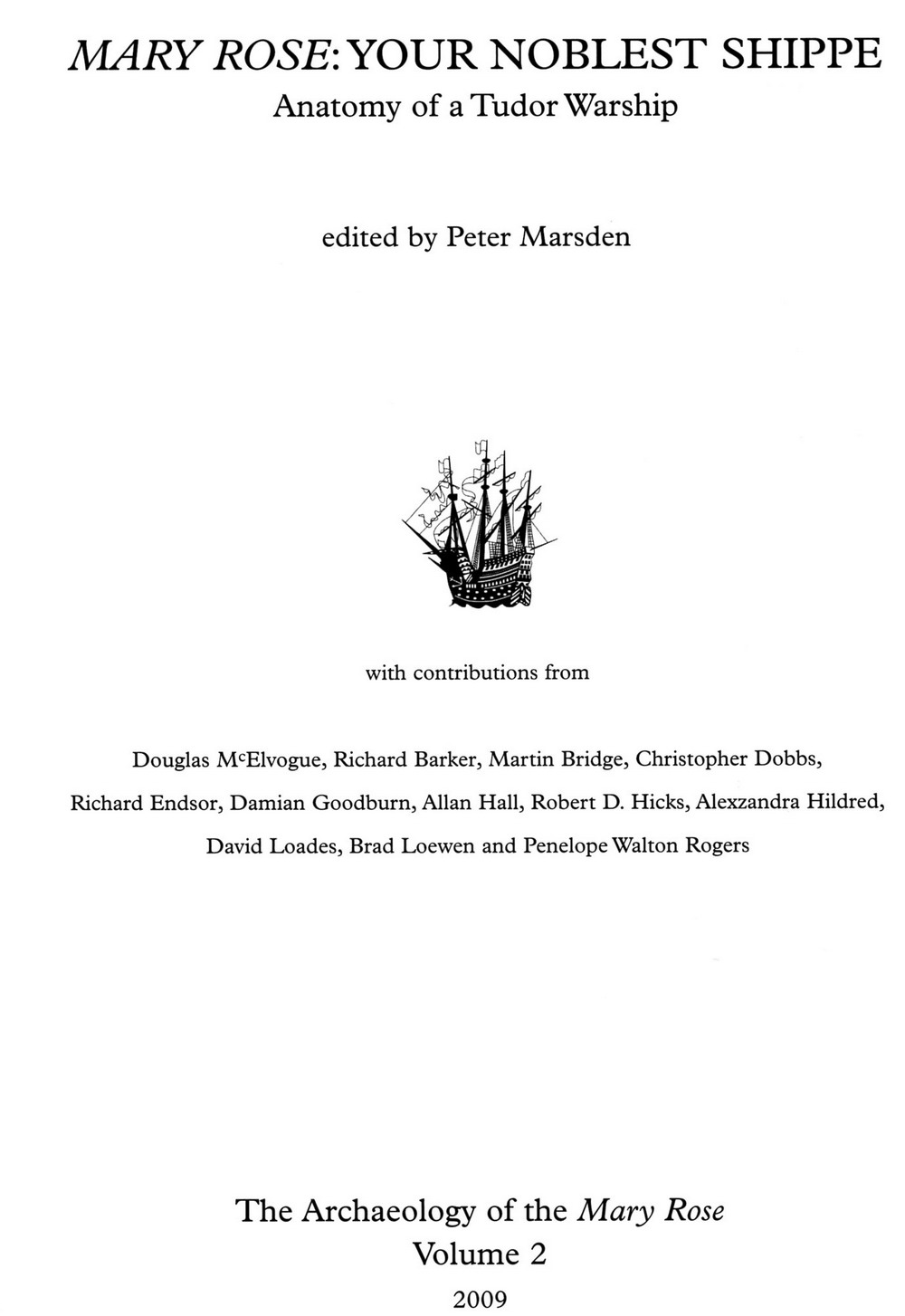

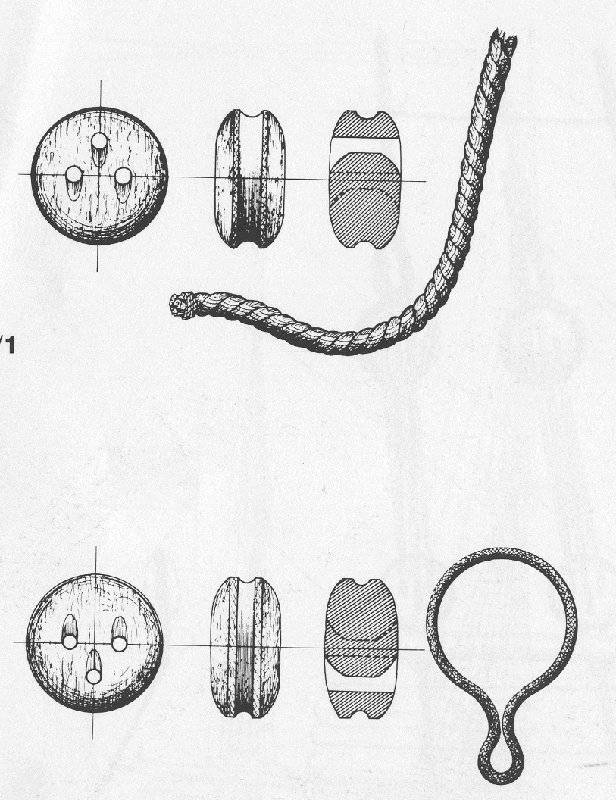

Т.е. Вы поставили себе задачу систематизировать все доступные сведения о юферсах и блоках? Вот это да... :D Серьёзное дело. Буду помогать по мере своих возможностей. С "М.Р." можно и начать
Вложения

Аватара пользователя
BALTMAN
Сообщения: 303
Зарегистрирован: Пт ноя 25, 2011 14:48
Откуда: БЕЛАРУСЬ г.ЛИДА
Благодарил (а): 40 раз
Поблагодарили: 10 раз

Re: о юферсах

#10 Сообщение BALTMAN »

пытались мы систематизировать пушки .:) надеюсь с юферсами оно будет полегче. идею поддерживаю.

Аватара пользователя
Anatoly Emelyanov
Сообщения: 700
Зарегистрирован: Чт фев 12, 2009 11:56
Откуда: Москва
Благодарил (а): 5 раз
Поблагодарили: 66 раз
Контактная информация:

Re: о юферсах

#11 Сообщение Anatoly Emelyanov »

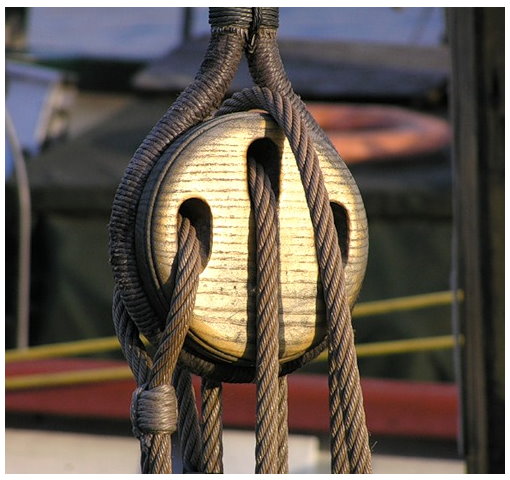

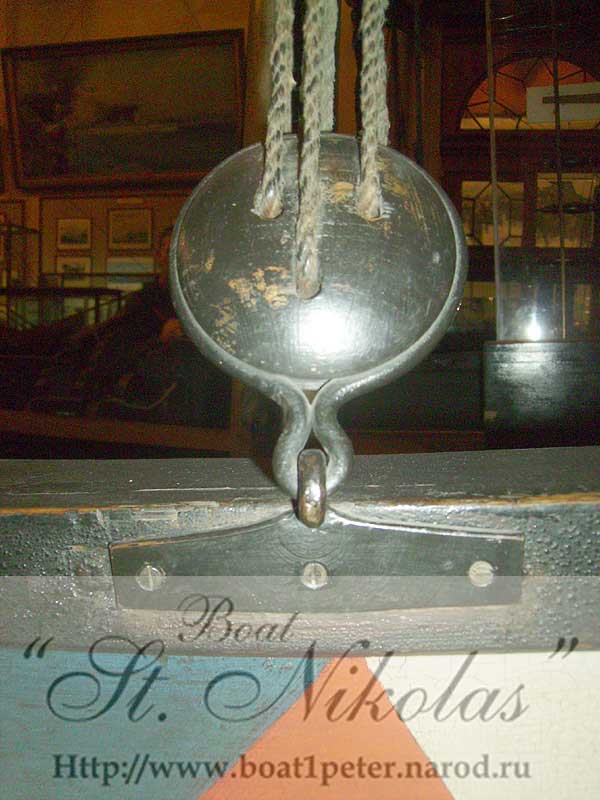

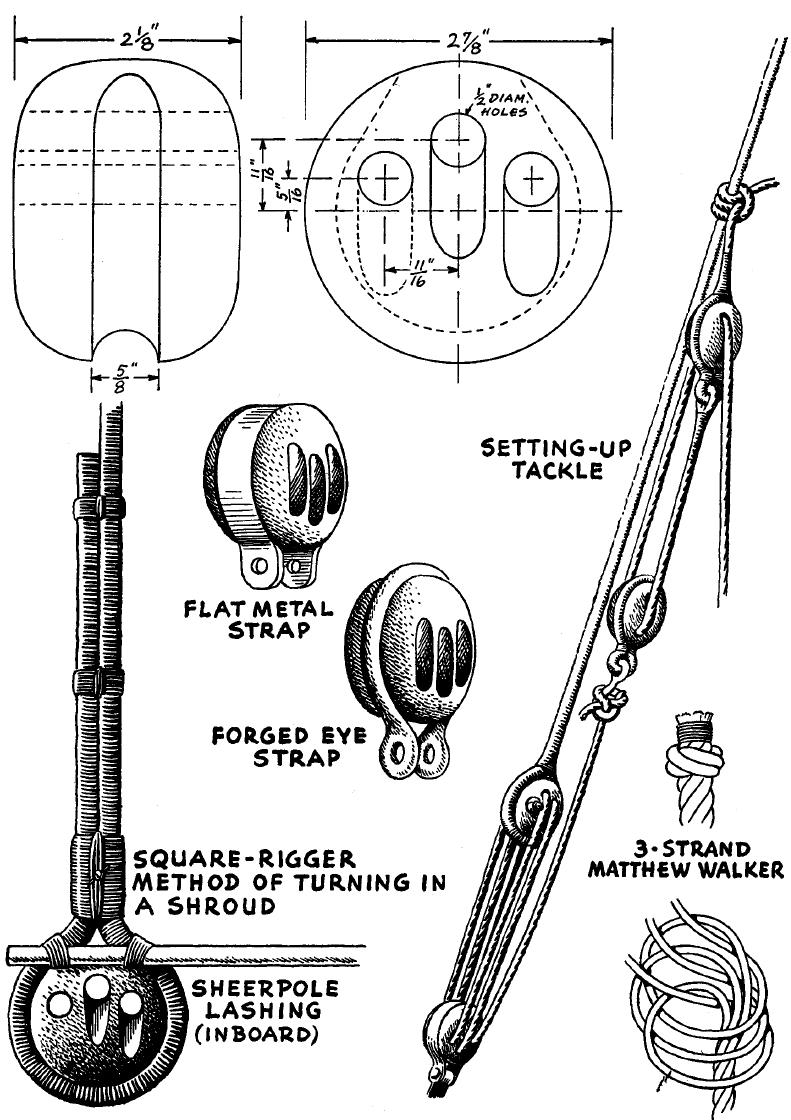

Бессистемно :D Как говорится, что есть.
Вложения
Untitled - 2(10).jpg
Строится: AL "Surprise"
Готовится: "Harvey"

loMaster
Сообщения: 1404
Зарегистрирован: Чт июл 03, 2008 17:34
Откуда: Обнинск
Благодарил (а): 10 раз
Поблагодарили: 41 раз

Re: о юферсах

#12 Сообщение loMaster »

п-авел писал(а):После получения чертежей юферсов от Анатолия приобрел, юферсы магазинные (см. фото) и снова все запуталось.
А может не стоит на магазинные вообще засматриваться? По крайней мере дырки там сверлят где попало. Хорошо, хоть в юферс попадают вообще. Из десятка дай бог 3-4 наберешь с более менее ровным треугольником.
Готово Race Horse
В заморозке Royal Caroline
Готово Golden yacht Amati
Готово USS Constitution сечение
Несбыточные мечты: Щебека, Святой Николай...

Игорь Куцолаба
Сообщения: 2521
Зарегистрирован: Сб авг 16, 2008 12:29
Откуда: Санкт-Петербург
Благодарил (а): 235 раз
Поблагодарили: 348 раз

Re: о юферсах

#13 Сообщение Игорь Куцолаба »

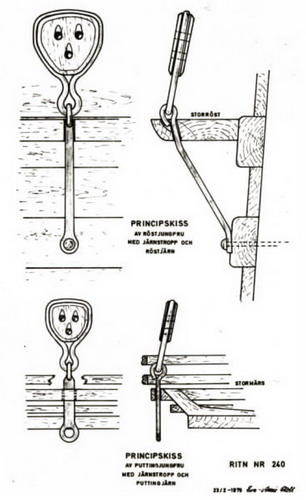

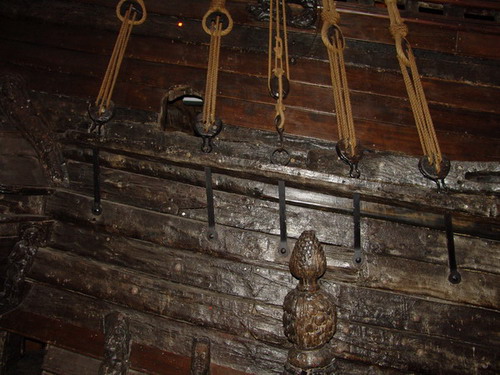

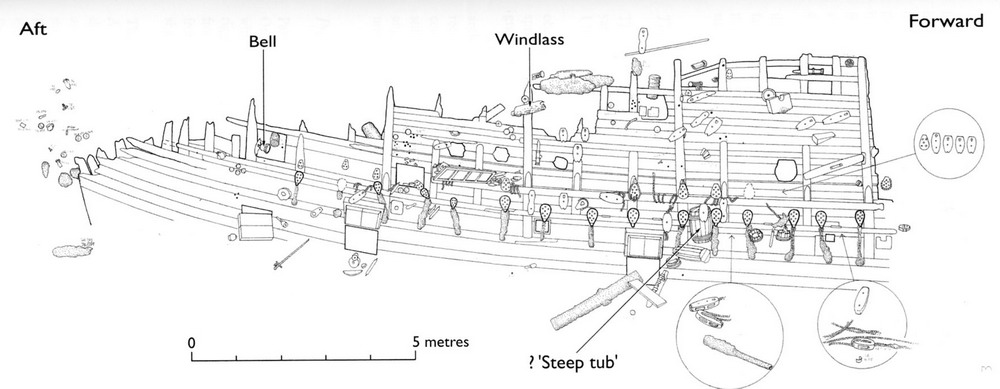

Еще один "документ" - Ваза
Вложения

Аватара пользователя
Anatoly Emelyanov
Сообщения: 700
Зарегистрирован: Чт фев 12, 2009 11:56
Откуда: Москва
Благодарил (а): 5 раз
Поблагодарили: 66 раз
Контактная информация:

Re: о юферсах

#14 Сообщение Anatoly Emelyanov »

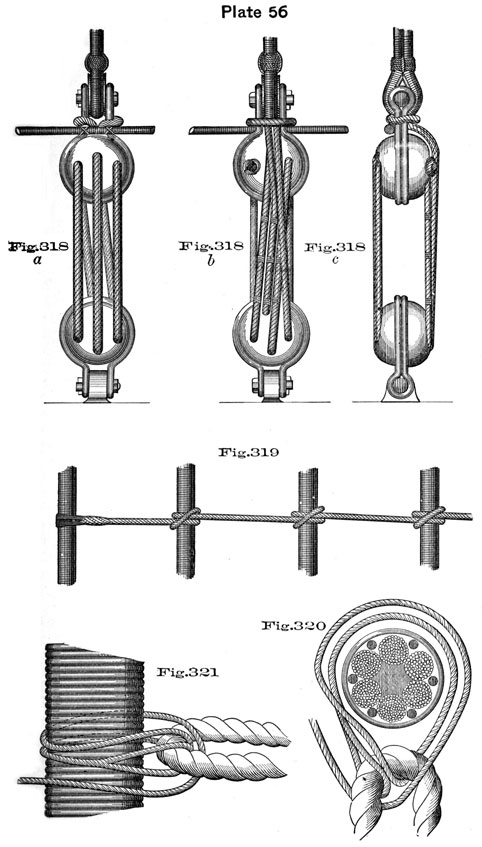

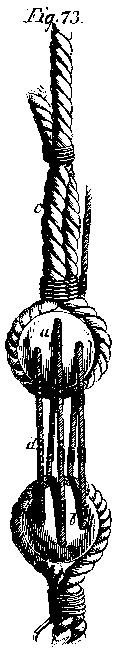

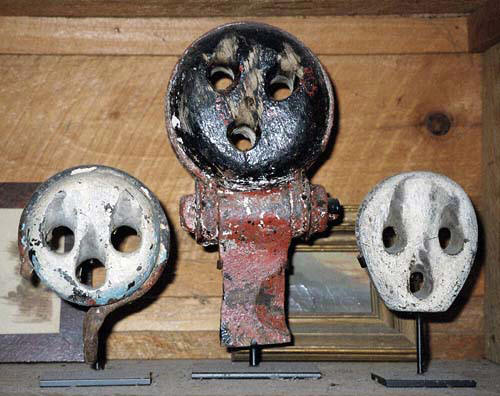

Вот еще)
Вложения
Строится: AL "Surprise"
Готовится: "Harvey"

Аватара пользователя
п-авел
родоначальник
родоначальник
Сообщения: 1892
Зарегистрирован: Ср мар 05, 2008 2:00
Откуда: Санкт-Петербург
Благодарил (а): 447 раз
Поблагодарили: 236 раз
Контактная информация:

Re: о юферсах

#15 Сообщение п-авел »

Anatoly Emelyanov писал(а):Вот еще)
+5!
Перед МАСТЕРОМ снимаю шляпу, сам к мастерству стремлюсь!

Ответить

Вернуться в «Вопросы изготовления»
