Re: Изготовление ОДИНАКОВЫХ рымов

#46 Сообщение Klostr »

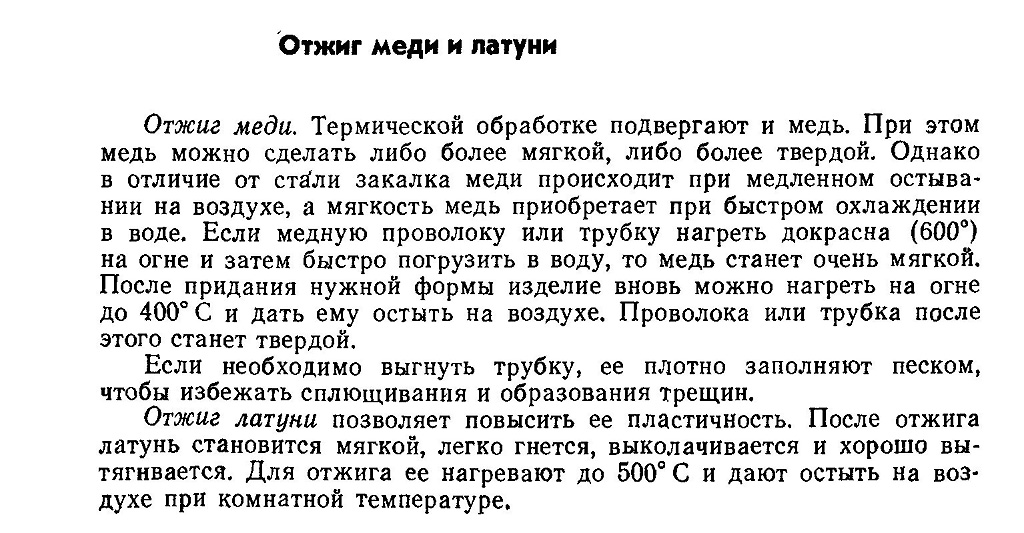

Джи-джи писал(а):Для того что бы повысить жесткость меди, надо нагреть деталь и медленно остудить.
Чтобы увеличить пластичность - остудить резко. Например, окунув в воду.
Совет из книги: (300 практических советов), может кому будет полезно.
Вложения

Аватара пользователя
egen
Сообщения: 7815
Зарегистрирован: Пт ноя 28, 2008 23:31
Откуда: Москва
Благодарил (а): 85 раз
Поблагодарили: 171 раз
Контактная информация:

Re: Изготовление ОДИНАКОВЫХ рымов

#47 Сообщение egen »

FreeLander писал(а):Да, и ещё, кольца лучше гнуть из жёсткой латуни, - хуже разгибаются под нагрузкой, хотя по-хорошему, все, которые под нагрузкой лучше пропаивать. А рымы проще делать из мягкой латуни, жёсткая латунь в скрутке очень легко ломается.
Правильно ли я понял - что надо гнуть рымы из мягкой латуни, а потом ее закаливать? Или и так будет достаточно для модели? (Не знаю, развалиться ли такая конструкция без пайки под натягом)

Аватара пользователя
FreeLander
родоначальник
родоначальник
Сообщения: 12146
Зарегистрирован: Пн авг 14, 2006 12:04
Откуда: Москва
Благодарил (а): 1358 раз
Поблагодарили: 722 раза
Контактная информация:

Re: Изготовление ОДИНАКОВЫХ рымов

#48 Сообщение FreeLander »

egen, надо пробовать, что хорошо для меня, может не подойти Вам.
С уважением, Пётр
Мой блог

Alexey Filatov
Сообщения: 168
Зарегистрирован: Чт янв 04, 2007 7:57
Откуда: Красноярский край

Re: Изготовление ОДИНАКОВЫХ рымов

#49 Сообщение Alexey Filatov »

Рымы точнее обухи делал из проволочки медной Д 04 скручивая на хвостовике сверла 05,
Навитая спираль как и предлогал Борис режится скальпелем, или для рымов использовать трубочку соответствующего Д. Похожий вопрос уже обсуждался.
http://www.shipmodeling.ru/phpbb/viewto ... f=3&t=3386" target="_blank
С Уважением Алексей Филатов.
На стапеле San Martin от OcCre
http://gallery.shipmodeling.ru/main.php?g2_itemId=81175
На стапеле Бриг Феникс пока отложен

druchok
Сообщения: 114
Зарегистрирован: Пн янв 11, 2016 18:10
Благодарил (а): 1 раз
Поблагодарили: 45 раз

Re: Изготовление ОДИНАКОВЫХ рымов

#50 Сообщение druchok »

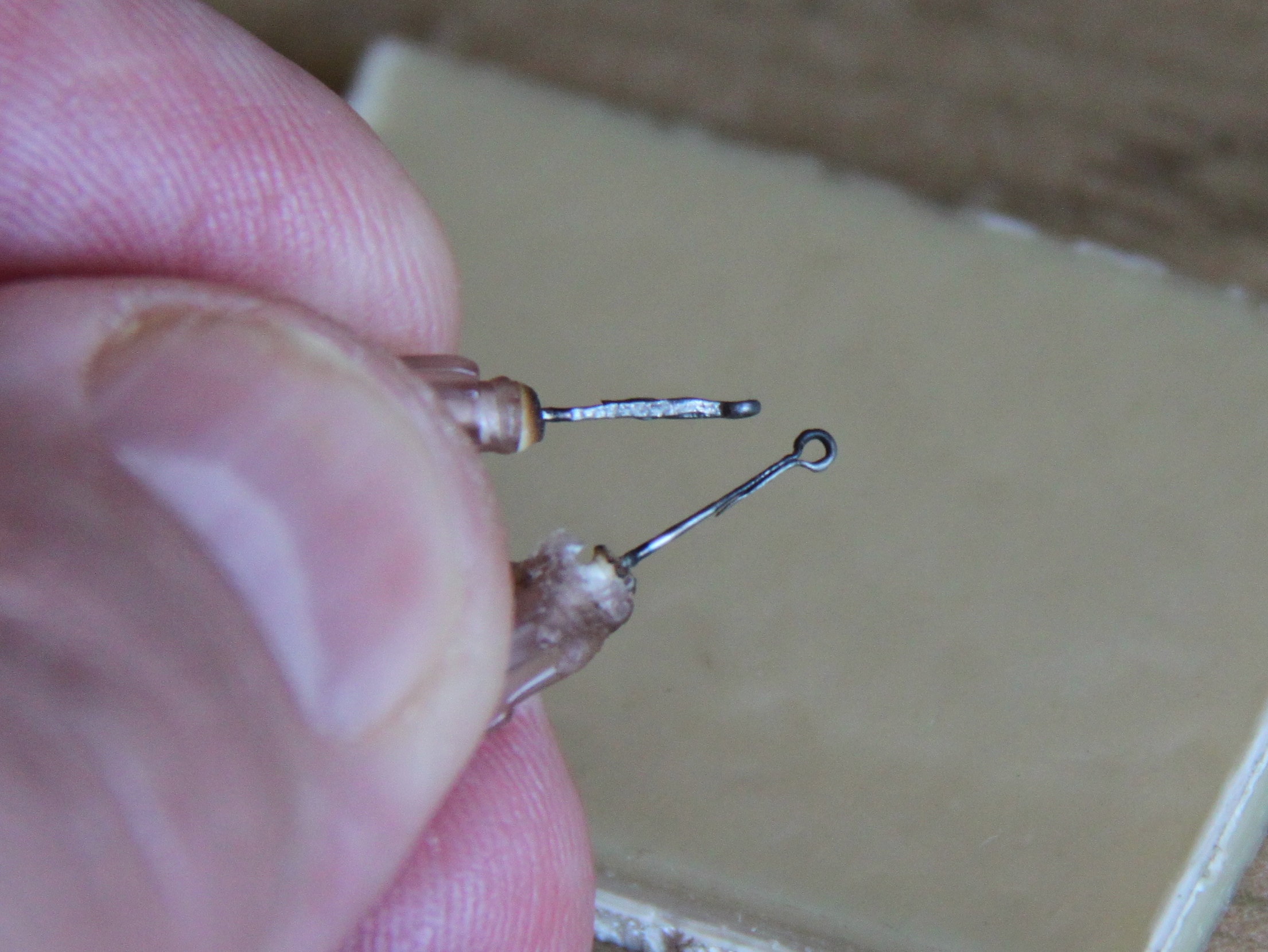

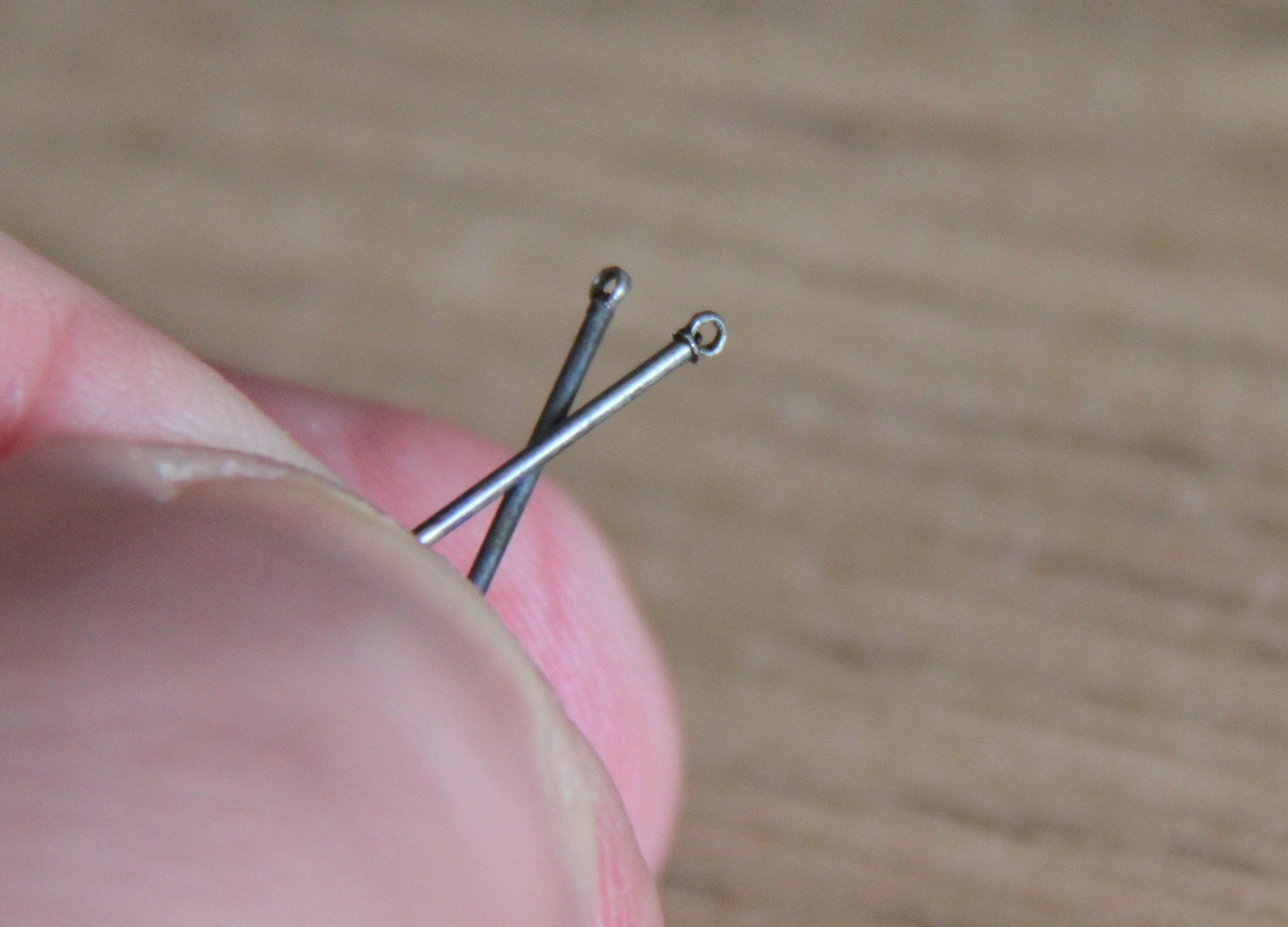

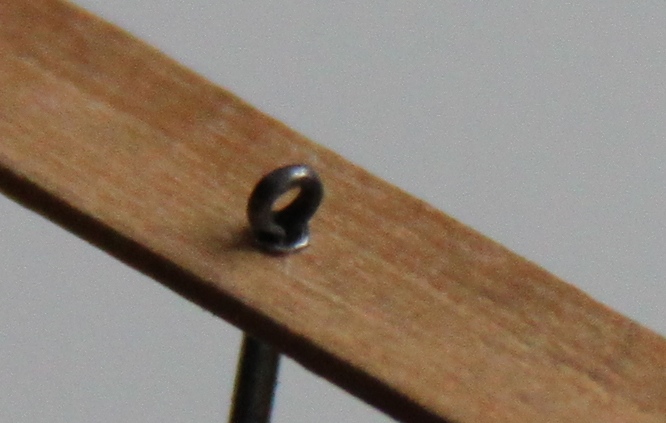

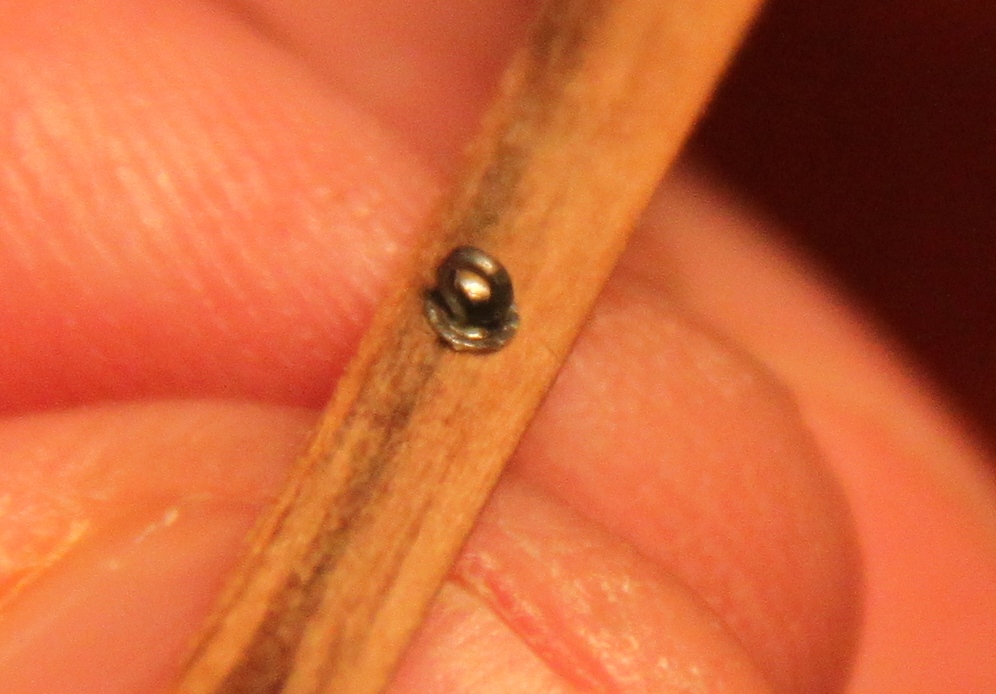

Рымы с визуально приемлемой детализации просто и быстро можно сделать из инъекционных игл.
Вложения

Аватара пользователя
Shura
Сообщения: 553
Зарегистрирован: Сб мар 10, 2012 12:57
Откуда: Владивосток
Благодарил (а): 1 раз
Поблагодарили: 27 раз

Re: Изготовление ОДИНАКОВЫХ рымов

#51 Сообщение Shura »

druchok писал(а):просто и быстро можно сделать из инъекционных игл.
Какая технология?
Мой отдых - theoldtimers.ru

druchok
Сообщения: 114
Зарегистрирован: Пн янв 11, 2016 18:10
Благодарил (а): 1 раз
Поблагодарили: 45 раз

Re: Изготовление ОДИНАКОВЫХ рымов

#52 Сообщение druchok »

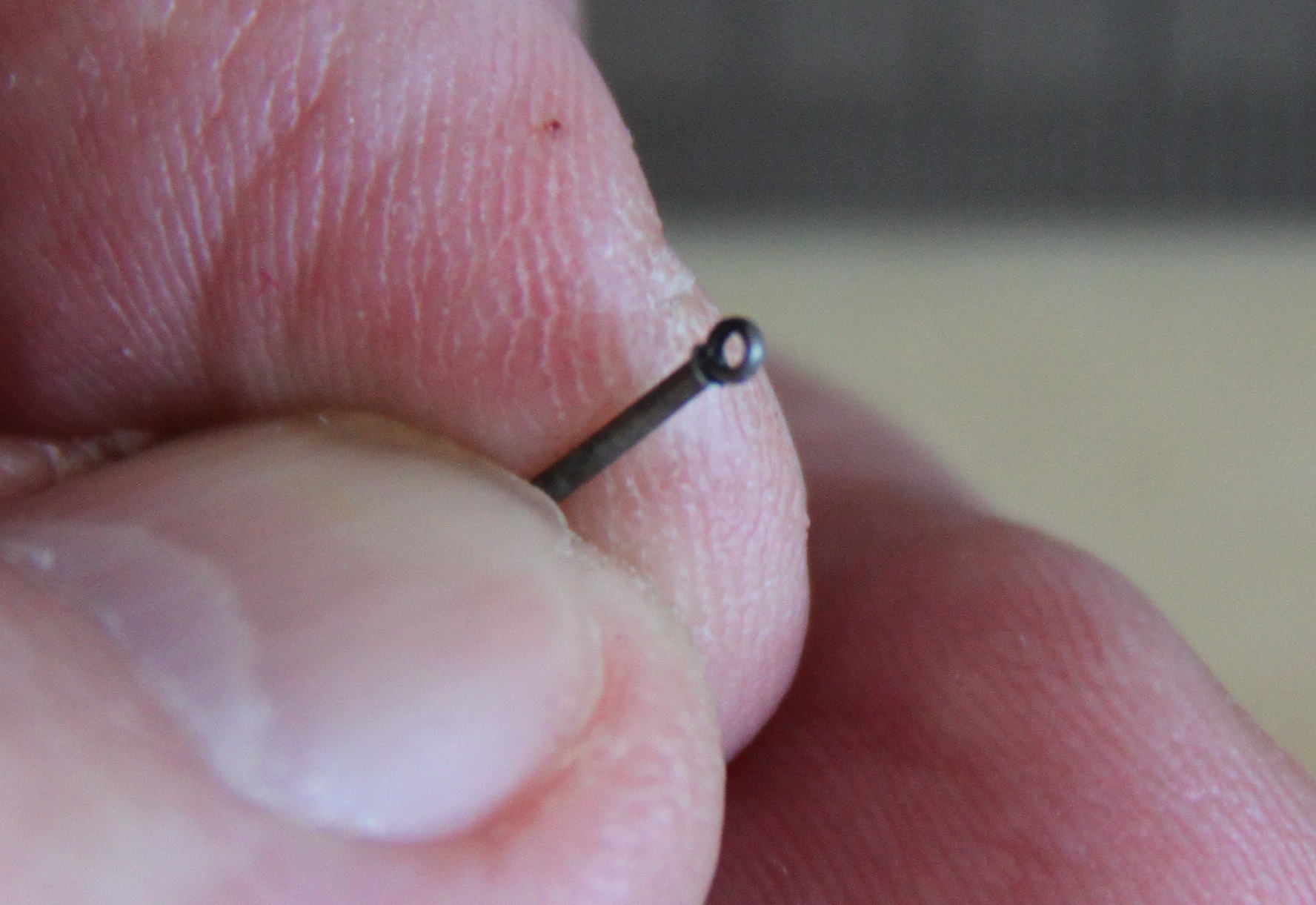

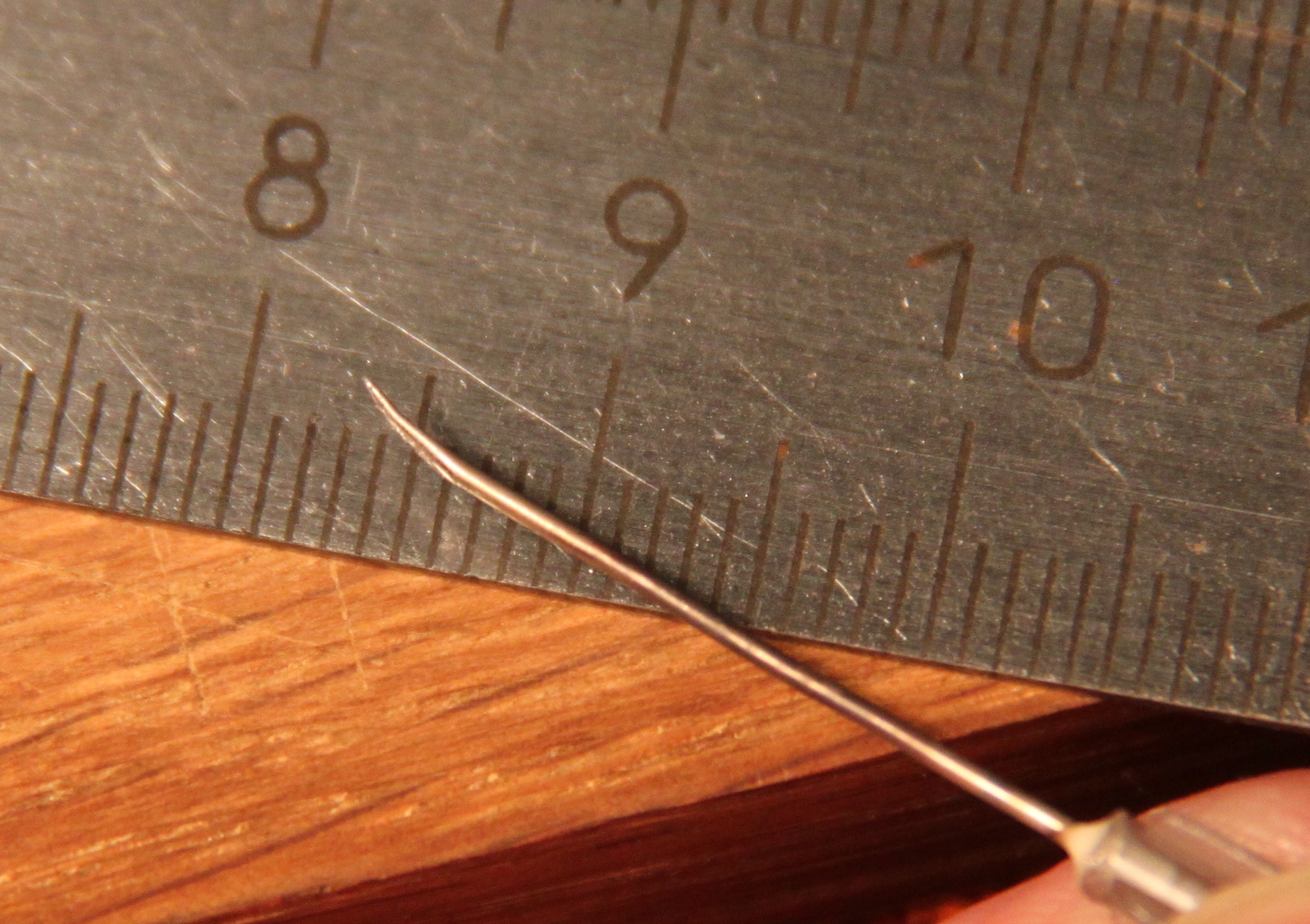

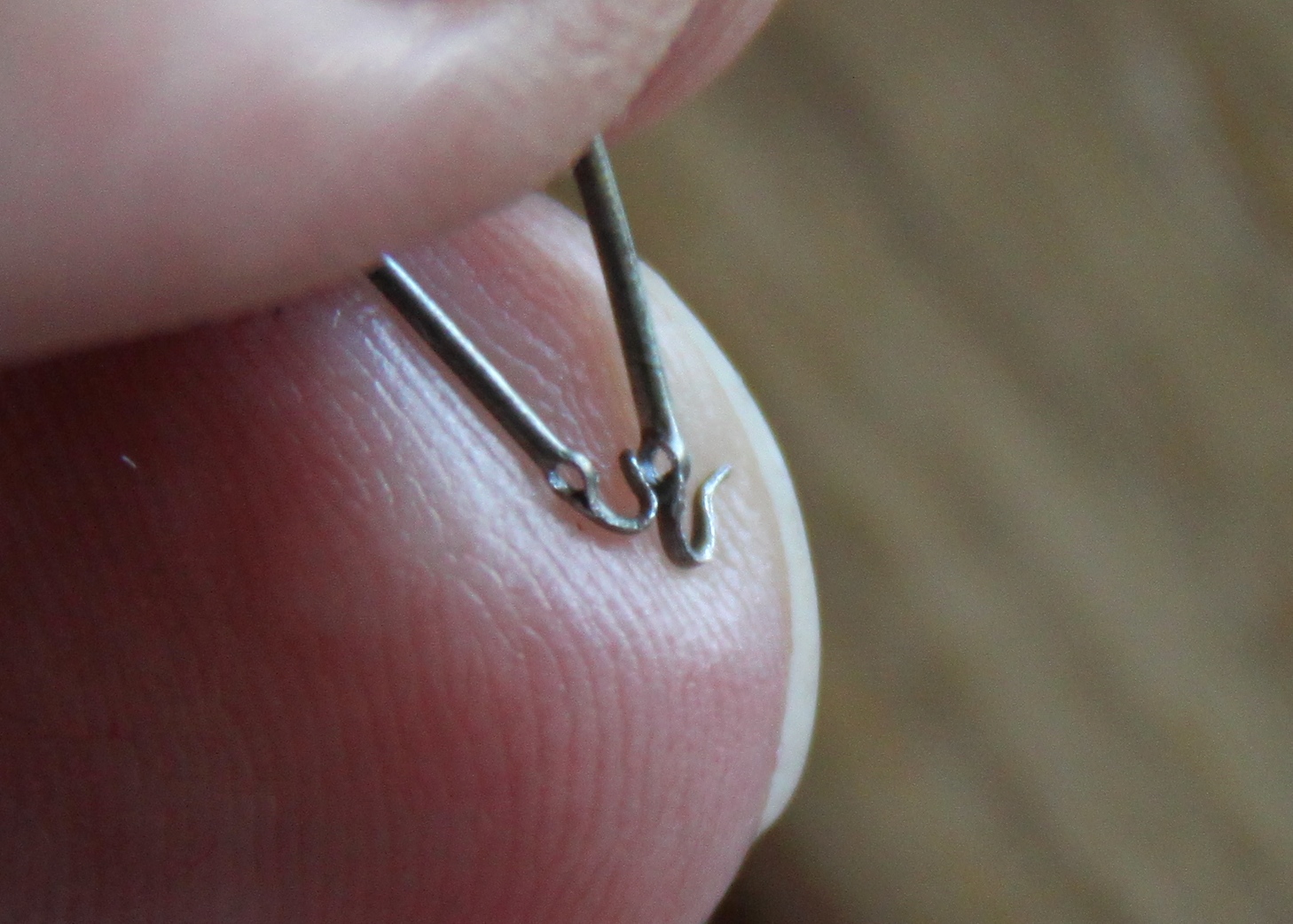

В основе данного способа изготовления лежит способность трубки к сохранению своей максимальной жесткости до момента изменения геометрии сечения в любом месте на всем ее протяжении. Суть подхода легко понять из фотографий. Жаль, что последовательность фотографий получилась обратная.
Вложения

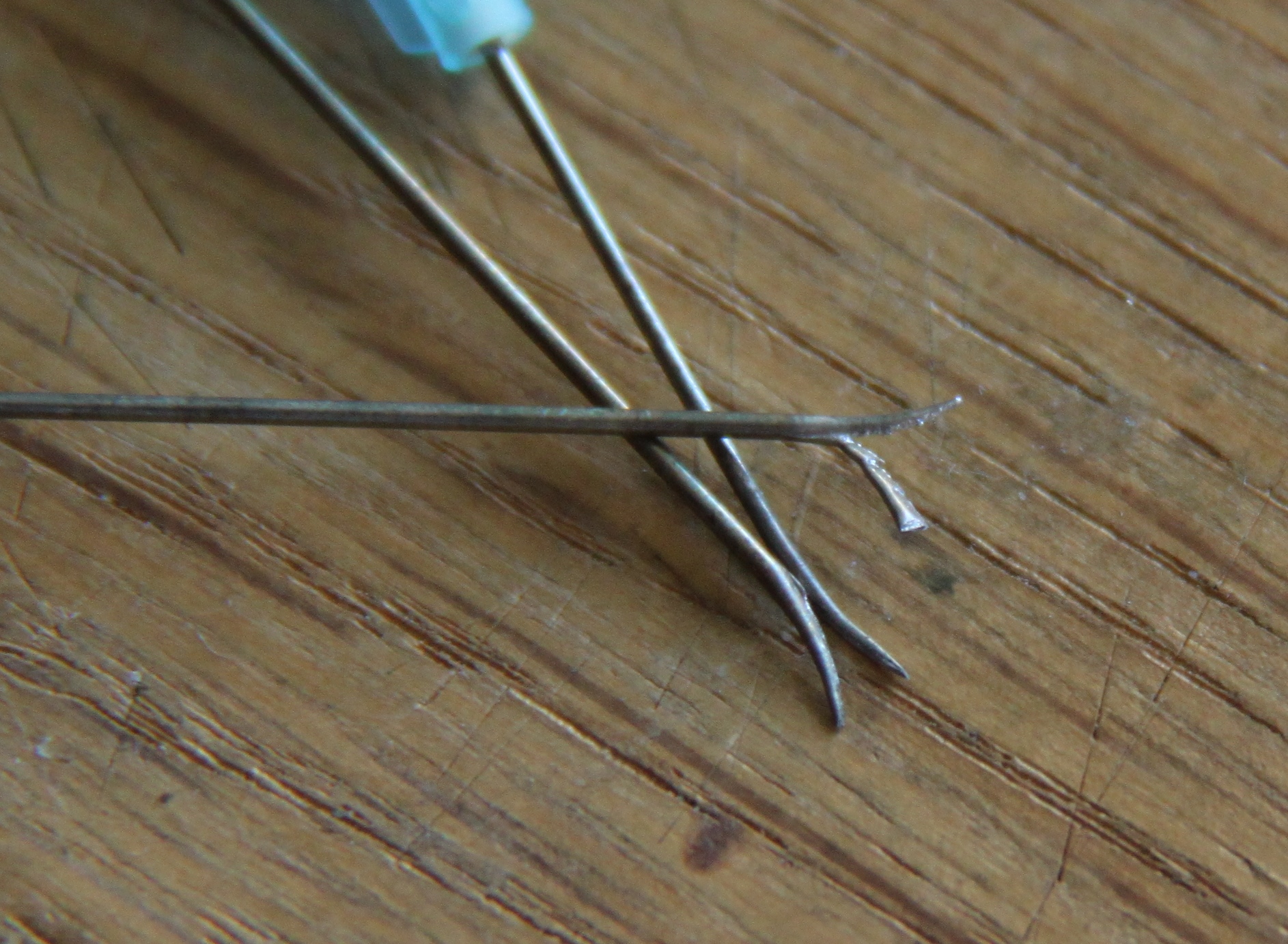

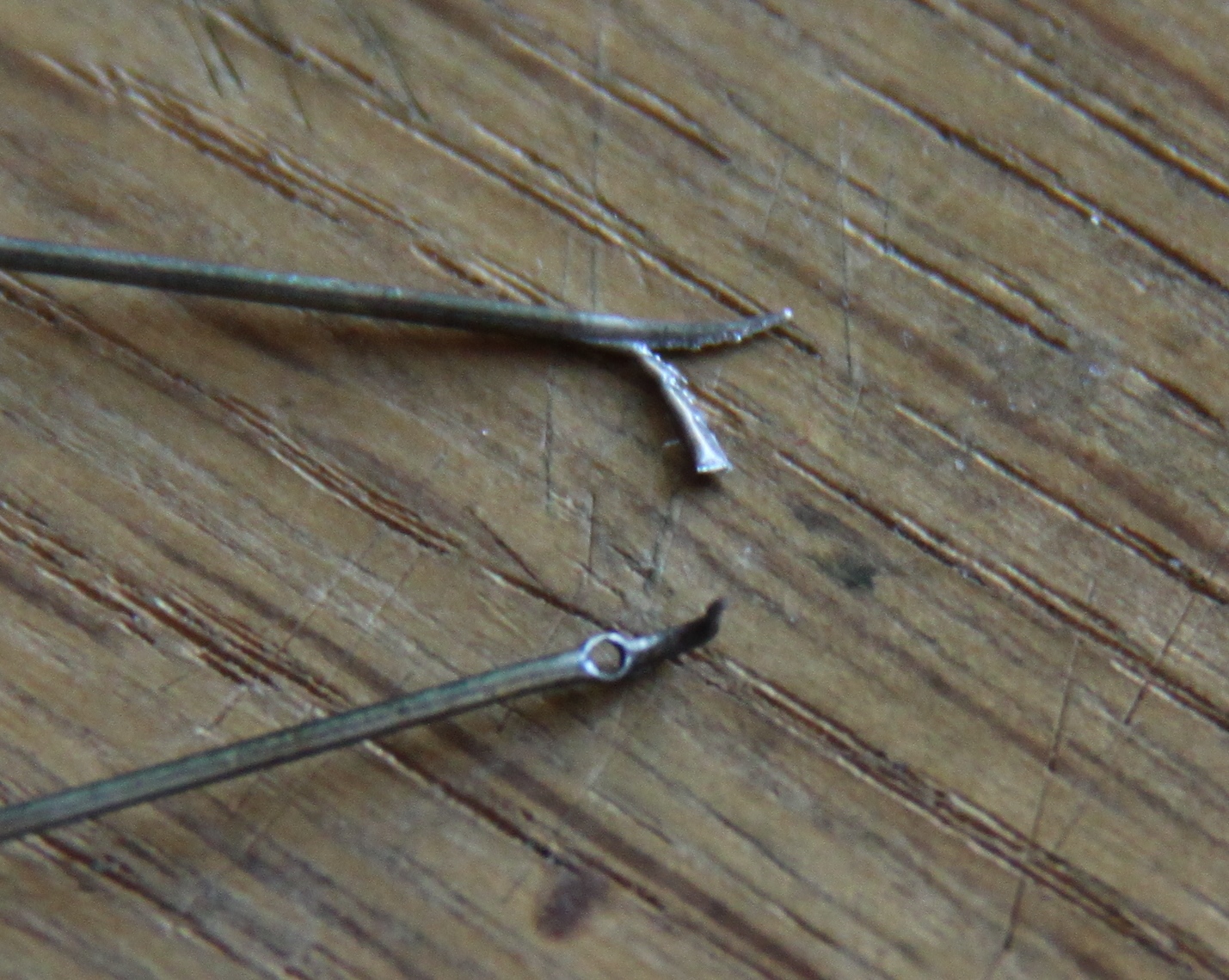

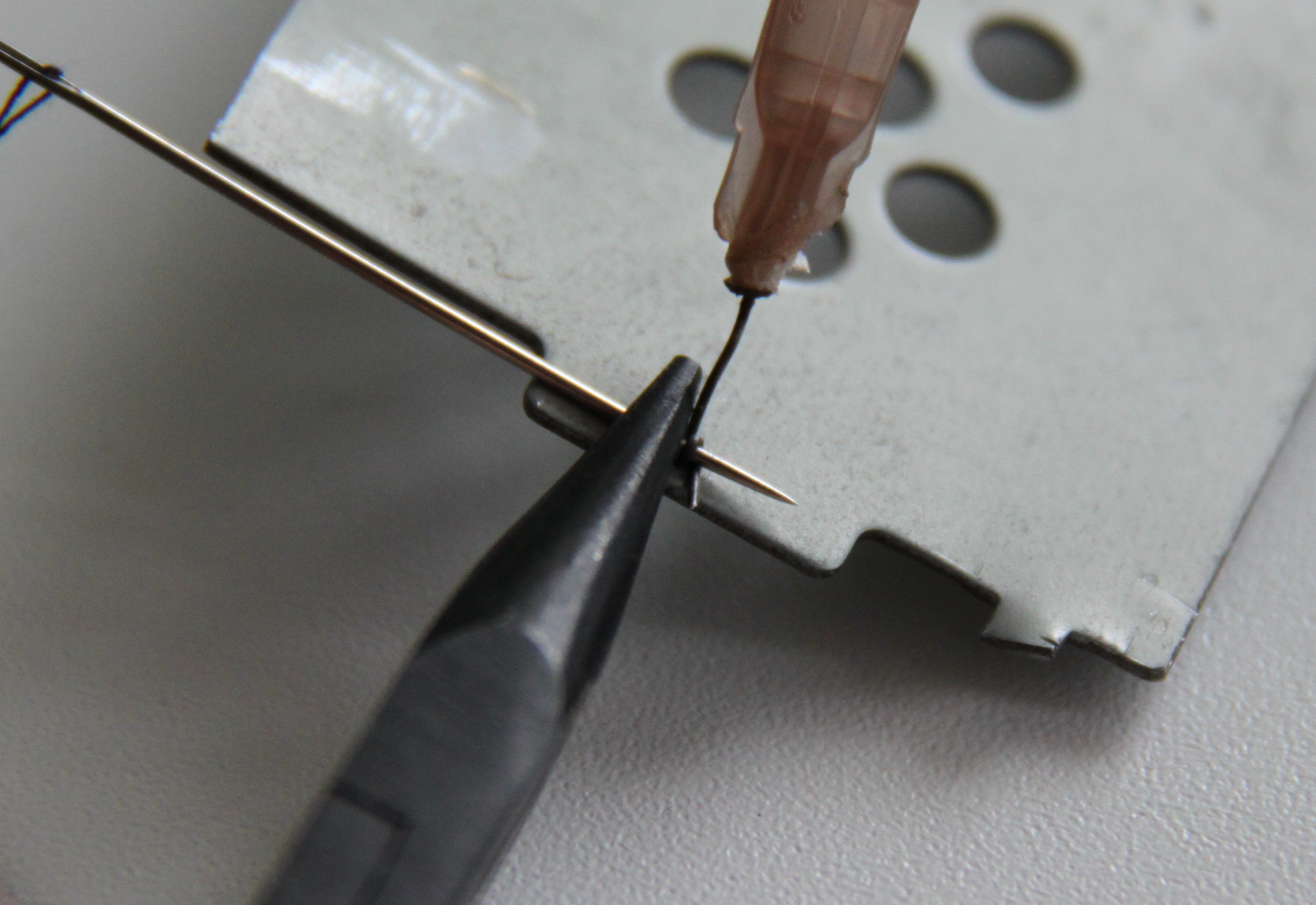

Перекрещивающиеся концы трубок сплющиваются путем сдавливания между стальной швейной иглой и металлической пластиной.
Перекрещивающиеся концы трубок сплющиваются путем сдавливания между стальной швейной иглой и металлической пластиной.

Serbruev
Сообщения: 50
Зарегистрирован: Пн июл 30, 2012 21:44
Благодарил (а): 12 раз
Поблагодарили: 2 раза

Re: Изготовление ОДИНАКОВЫХ рымов

#53 Сообщение Serbruev »

А что вы сделали с иглой, чтобы она стала мягкой?

Сантьяга
Сообщения: 246
Зарегистрирован: Вт авг 07, 2012 13:47
Откуда: Чувашия, Чебоксары
Благодарил (а): 12 раз
Поблагодарили: 8 раз

Re: Изготовление ОДИНАКОВЫХ рымов

#54 Сообщение Сантьяга »

Таким образом и из обычной проволоки можно сделать. Или я что-то упускаю?
Три слова - это два слова

druchok
Сообщения: 114
Зарегистрирован: Пн янв 11, 2016 18:10
Благодарил (а): 1 раз
Поблагодарили: 45 раз

Re: Изготовление ОДИНАКОВЫХ рымов

#55 Сообщение druchok »

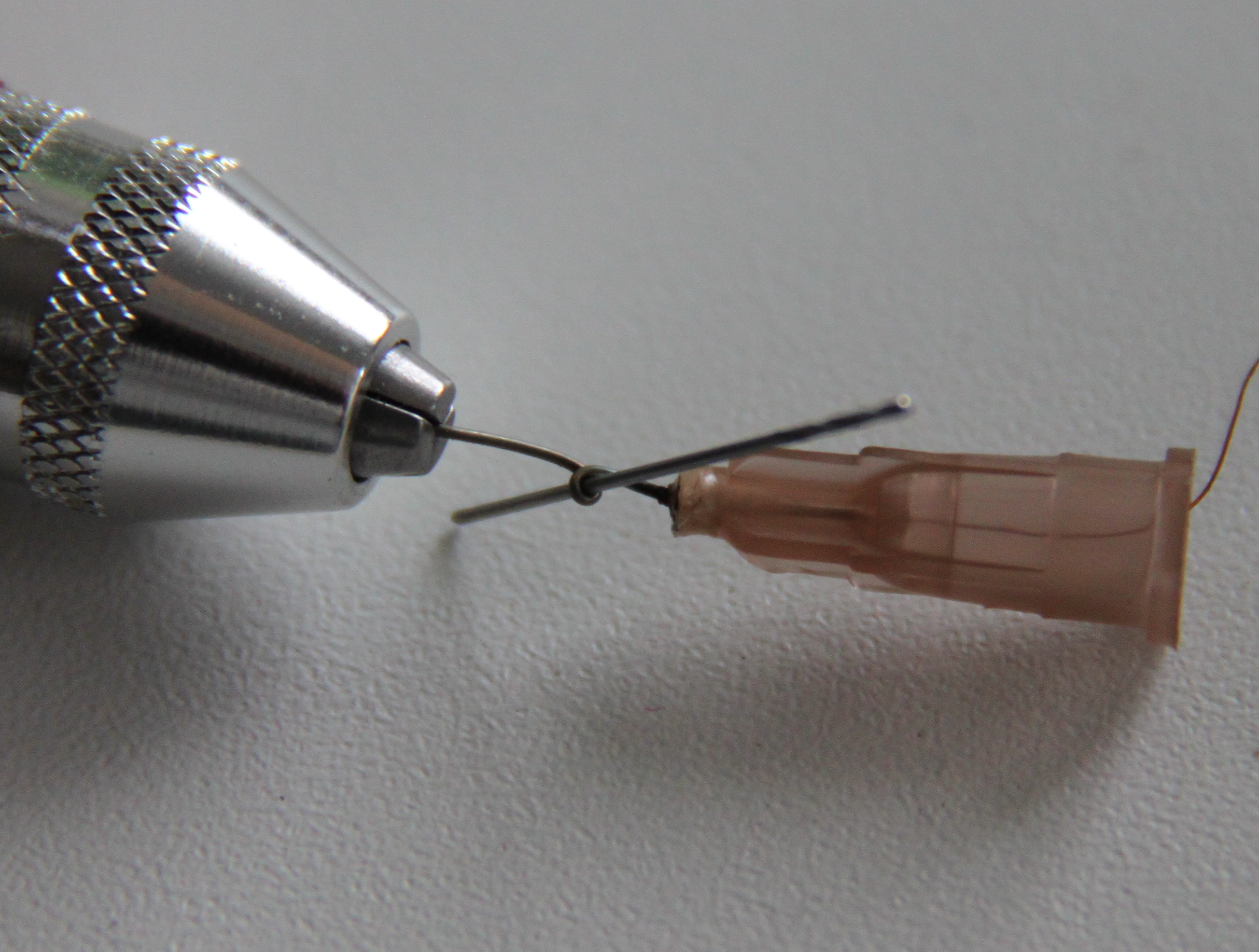

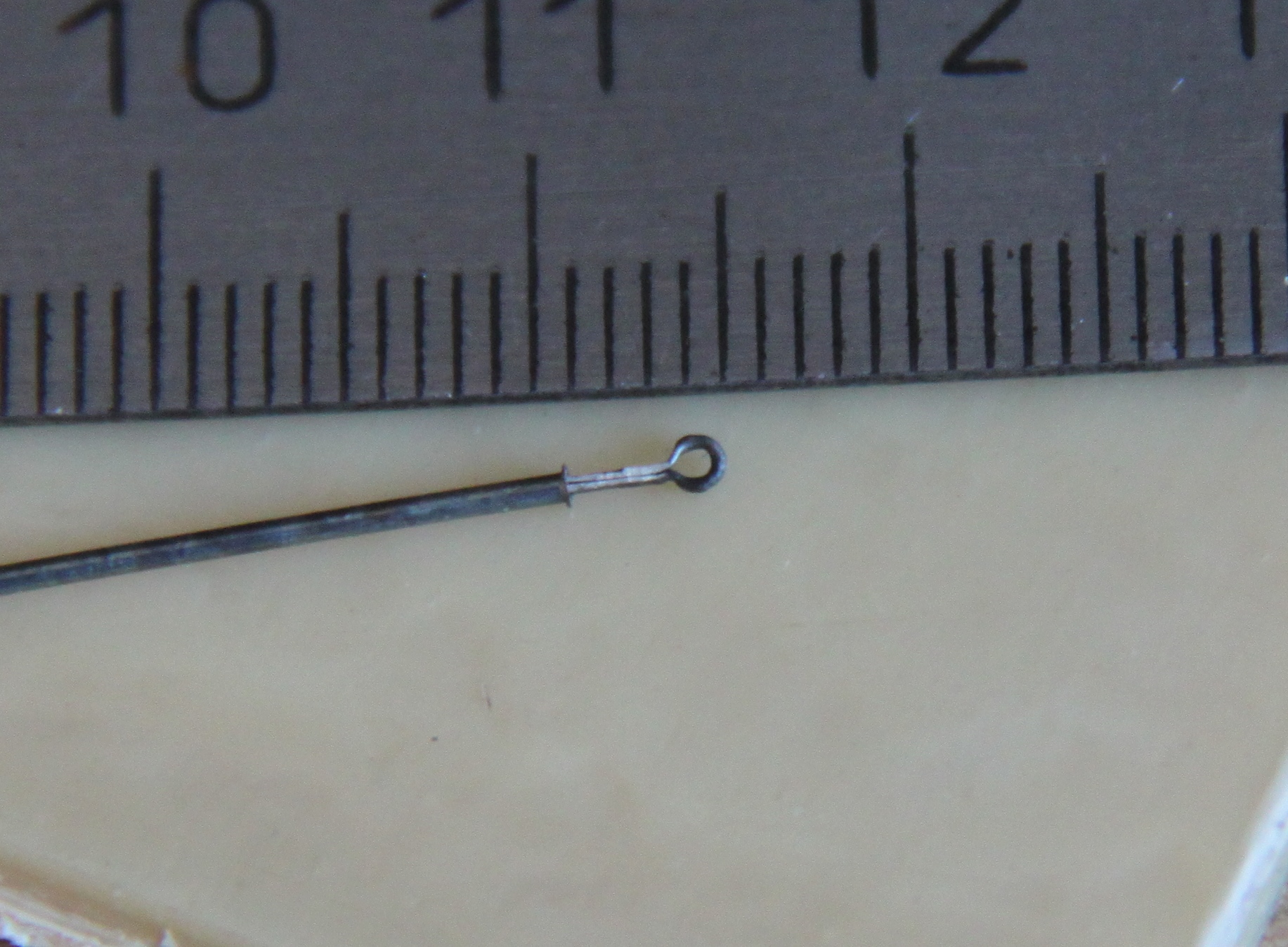

Тонкостенная стальная трубка имеет ряд преимуществ. Во-первых, она имеет большую жесткость при сохранении геометрии просвета и очень легко гнется в месте залома. Достаточно трубку слегка сплющить в нужном месте чтобы приложив небольшое усилие получить изгиб именно в месте деформации. При этом легко достигается очень маленький радиус изгиба. Во-вторых, просвет иглы, куда вставляется кольцо, не более 0,55 мм и вставить туда два отрезка проволоки составляющие по ширине около 0,8 мм без дополнительной обработки вряд ли удастся. В случае с иглой ее достаточно аккуратно смять (четвертая фотография сверху). Для увеличения пластичности материала игла подвергается отжигу. Для предотвращения сплющивания трубки при накручивании ее на оправку, в просвет вставляется медная проволока подходящего сечения (это видно на последней фотографии). После формирования кольца она из просвета удаляется.

druchok
Сообщения: 114
Зарегистрирован: Пн янв 11, 2016 18:10
Благодарил (а): 1 раз
Поблагодарили: 45 раз

Re: Изготовление ОДИНАКОВЫХ рымов

#56 Сообщение druchok »

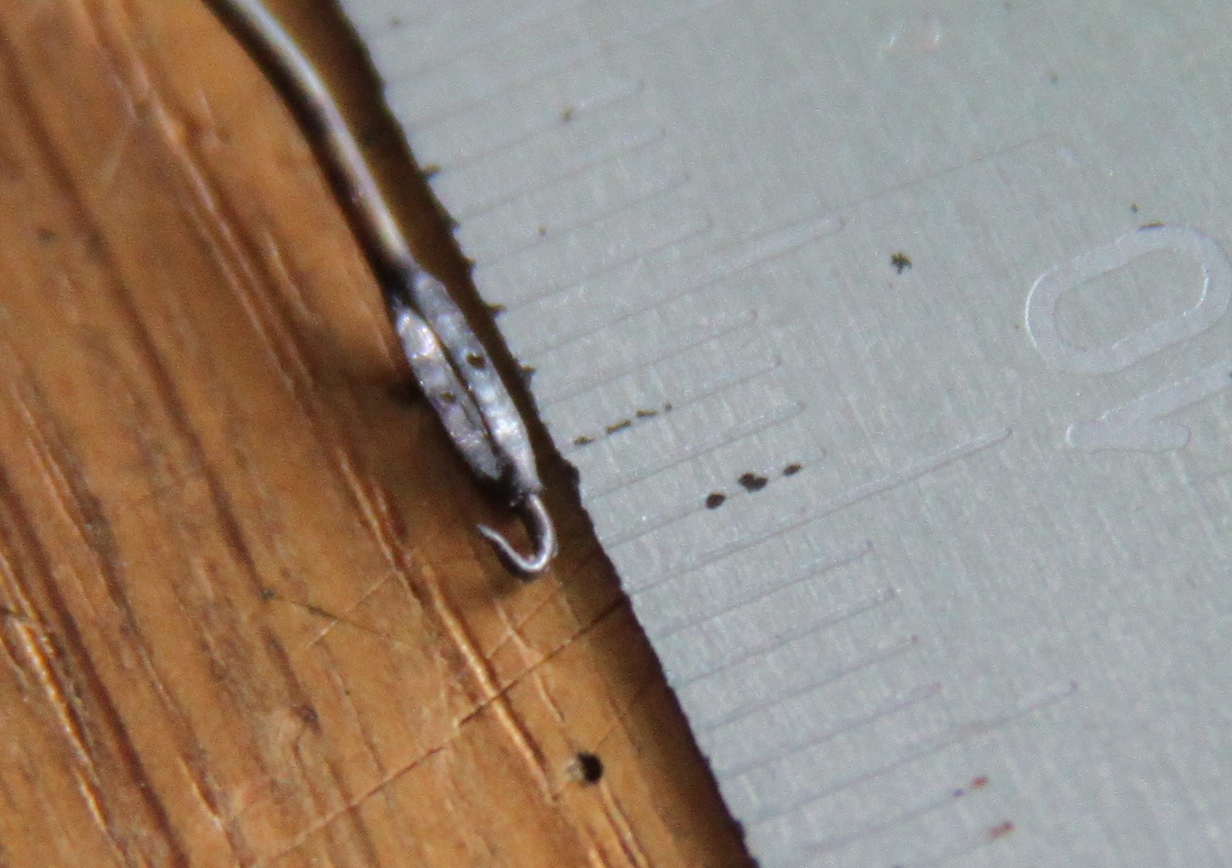

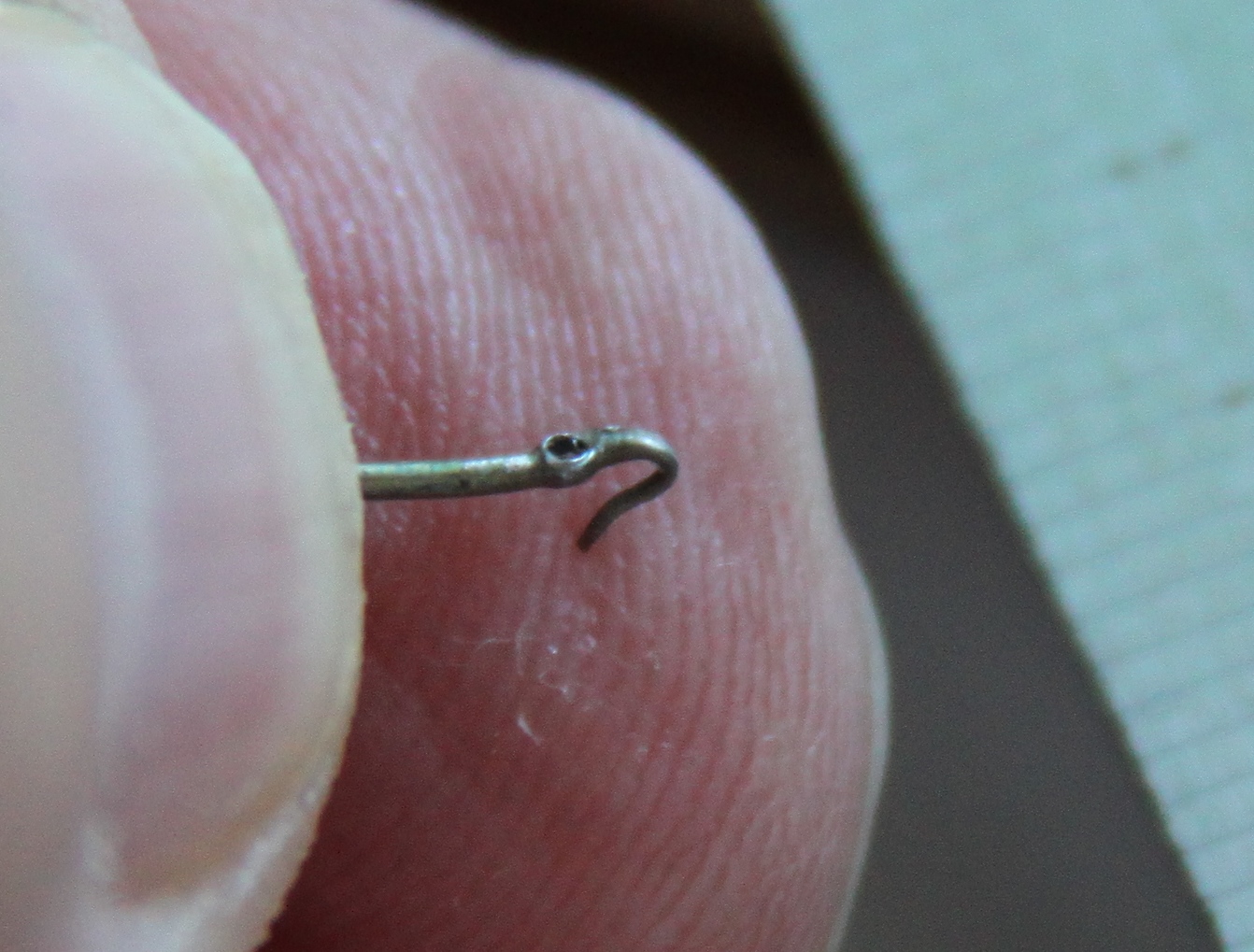

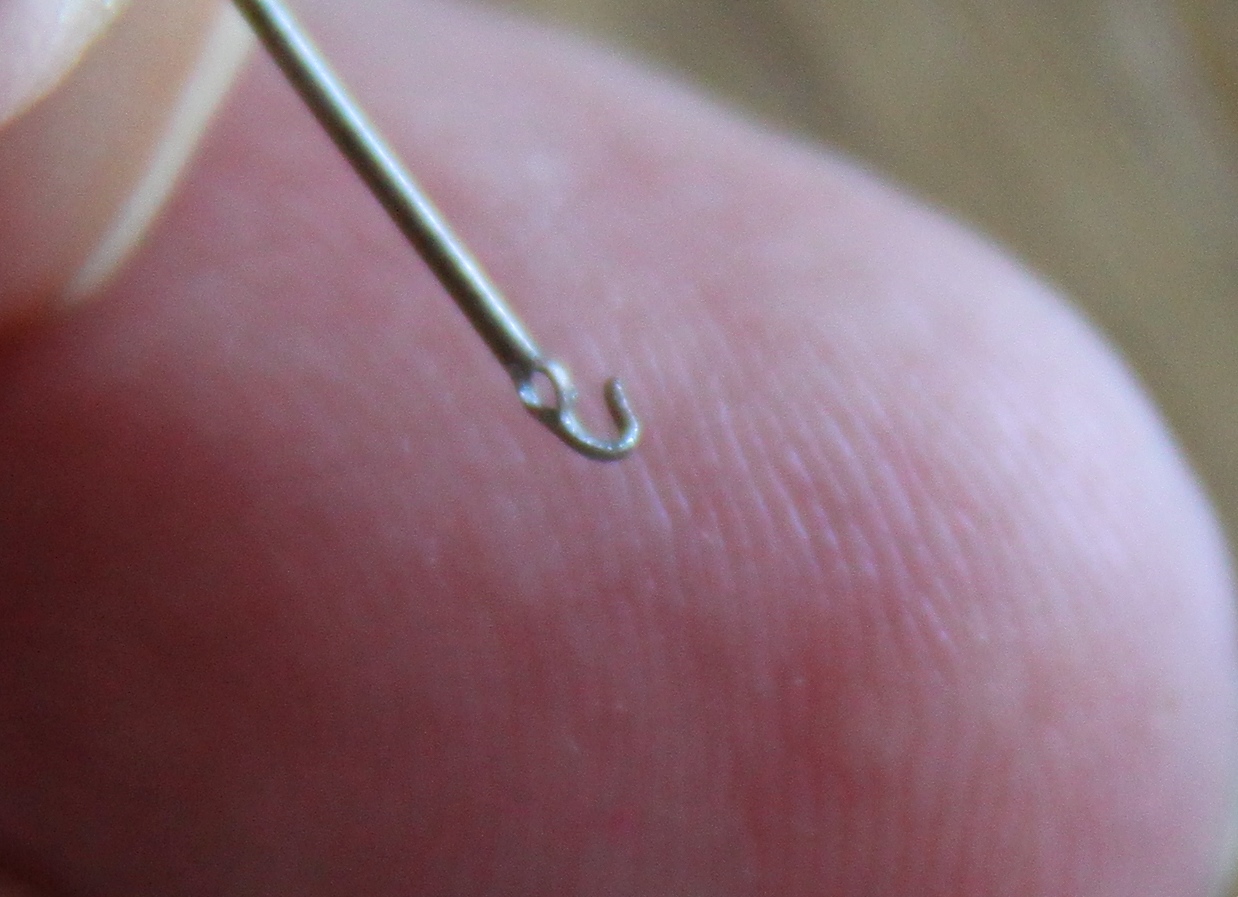

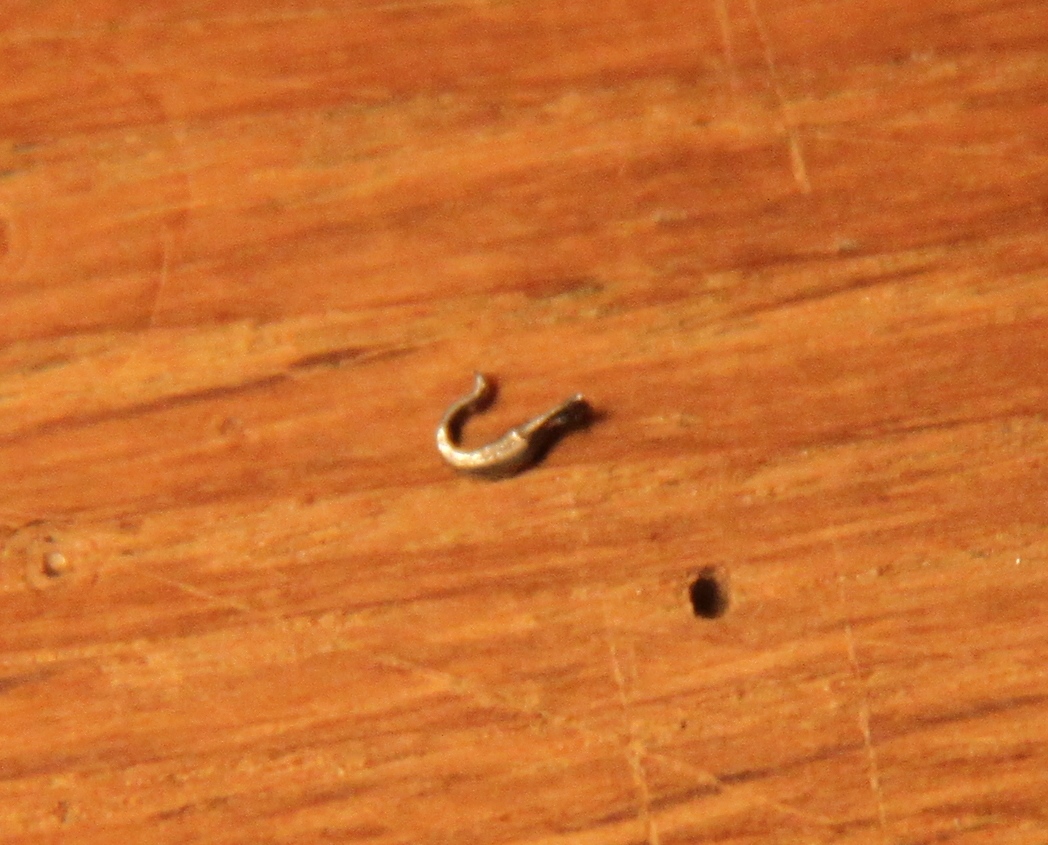

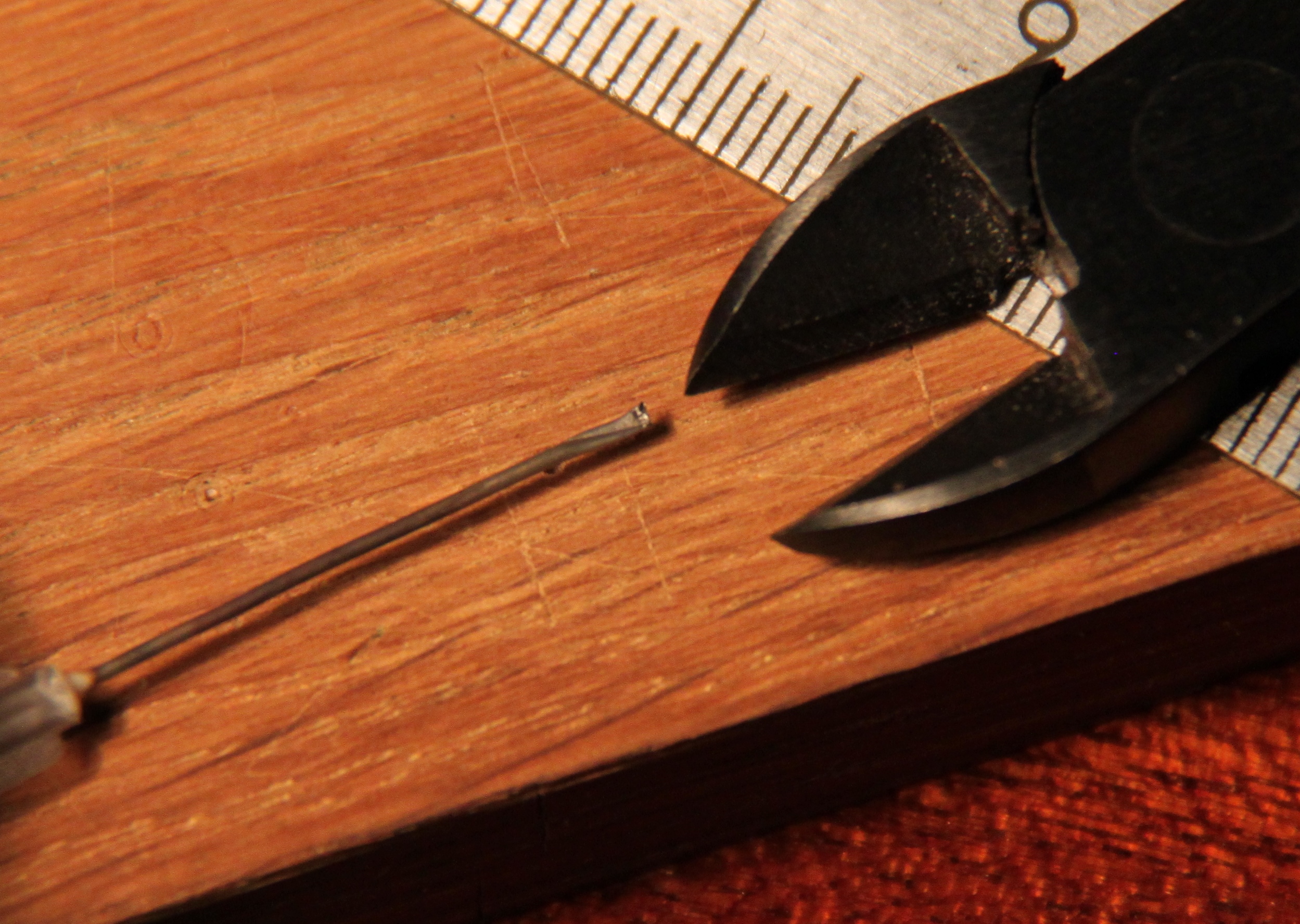

Говоря об обухах и рымах невозможно обойти вниманием гаки. Для тех кто предпочитает попроще, хочу предложить вариант легко реализуемого способа изготовления гаков длиной около двух миллиметров. Способ позволяет произвольно располагать плоскость кольца относительно собственно крюка. Для демонстрации использованы иглы сечением 0,7 мм. Из одной иглы можно сделать несколько гаков. Можно изготовить гаки меньшего размера из игл с сечением в диапазоне 0,6 - 0,4 мм. В этом случае для выполнения изгиба по дугам с меньшим радиусом придется изготовить подходящие оправки. Основное преимущество предлагаемого подхода заключается в способе изготовления кольца гака. После предварительного выполнения изгибов собственно крюка изделия, выбирается месторасположение будущего кольца путем нанесения с помощью отрезного диска двух рисок нужной глубины (с противоположных сторон трубки). Затем концом швейной иглы на дне насечек прокалывается тонкая металлическая мембрана и формируется кольцо необходимого диаметра. И никаких танцев с бубнами в виде засверливания трубок, пайки с последующей очисткой и.т.д. Перед отделением кольцо можно сплющить, а можно оставить в объемном исполнении. Последовательность действий на фотографиях.
Вложения

druchok
Сообщения: 114
Зарегистрирован: Пн янв 11, 2016 18:10
Благодарил (а): 1 раз
Поблагодарили: 45 раз

Re: Изготовление ОДИНАКОВЫХ рымов

#57 Сообщение druchok »

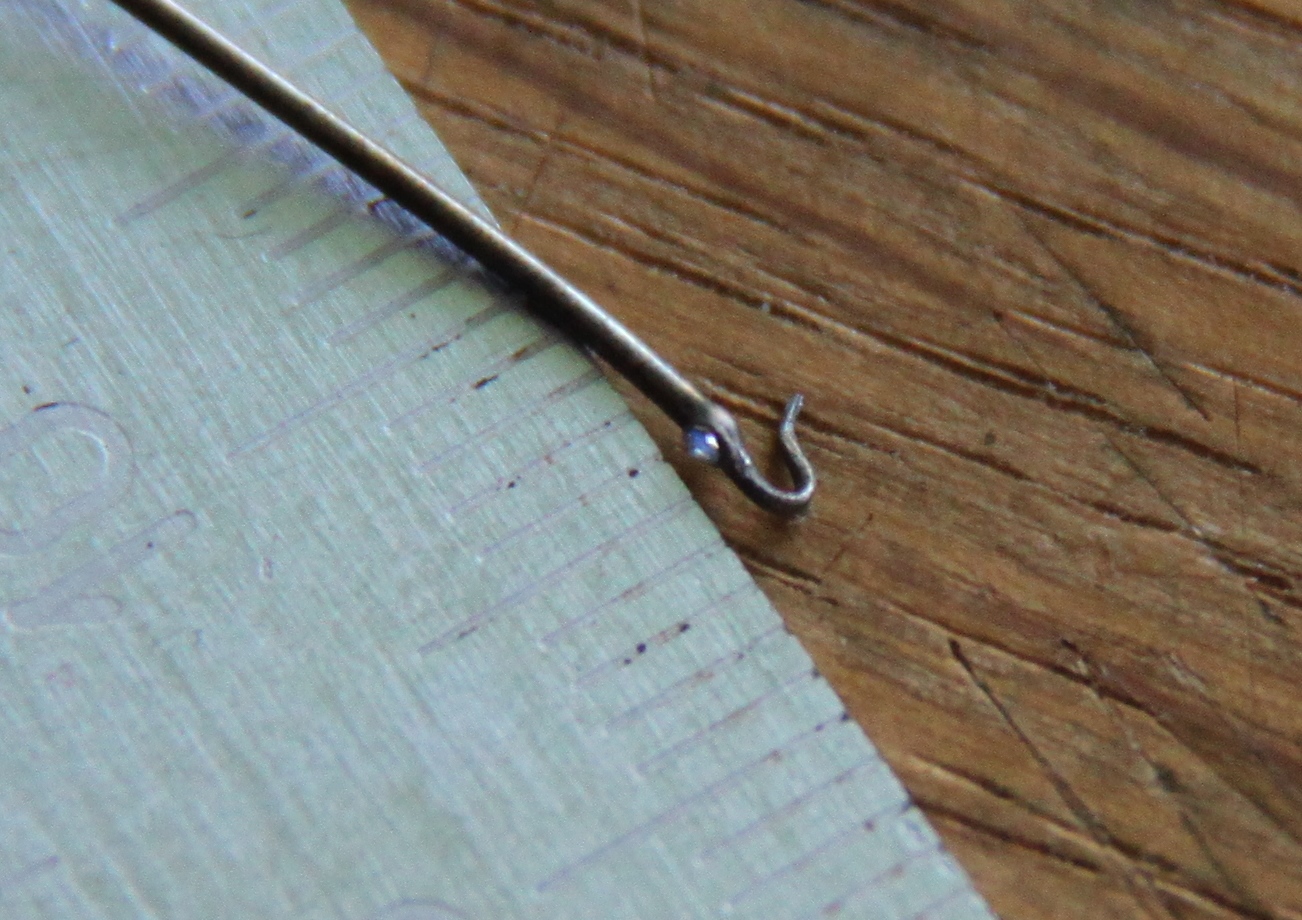

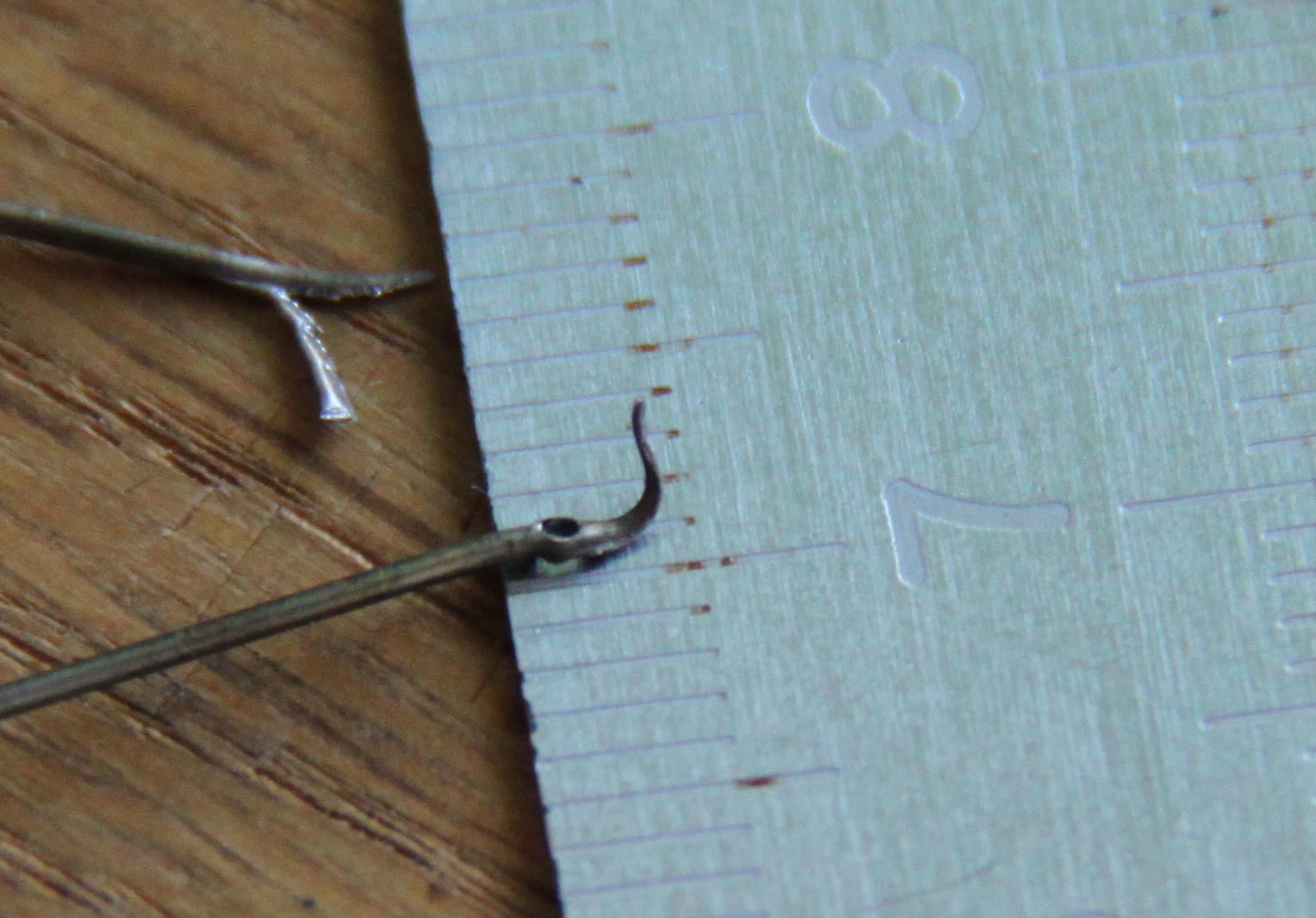

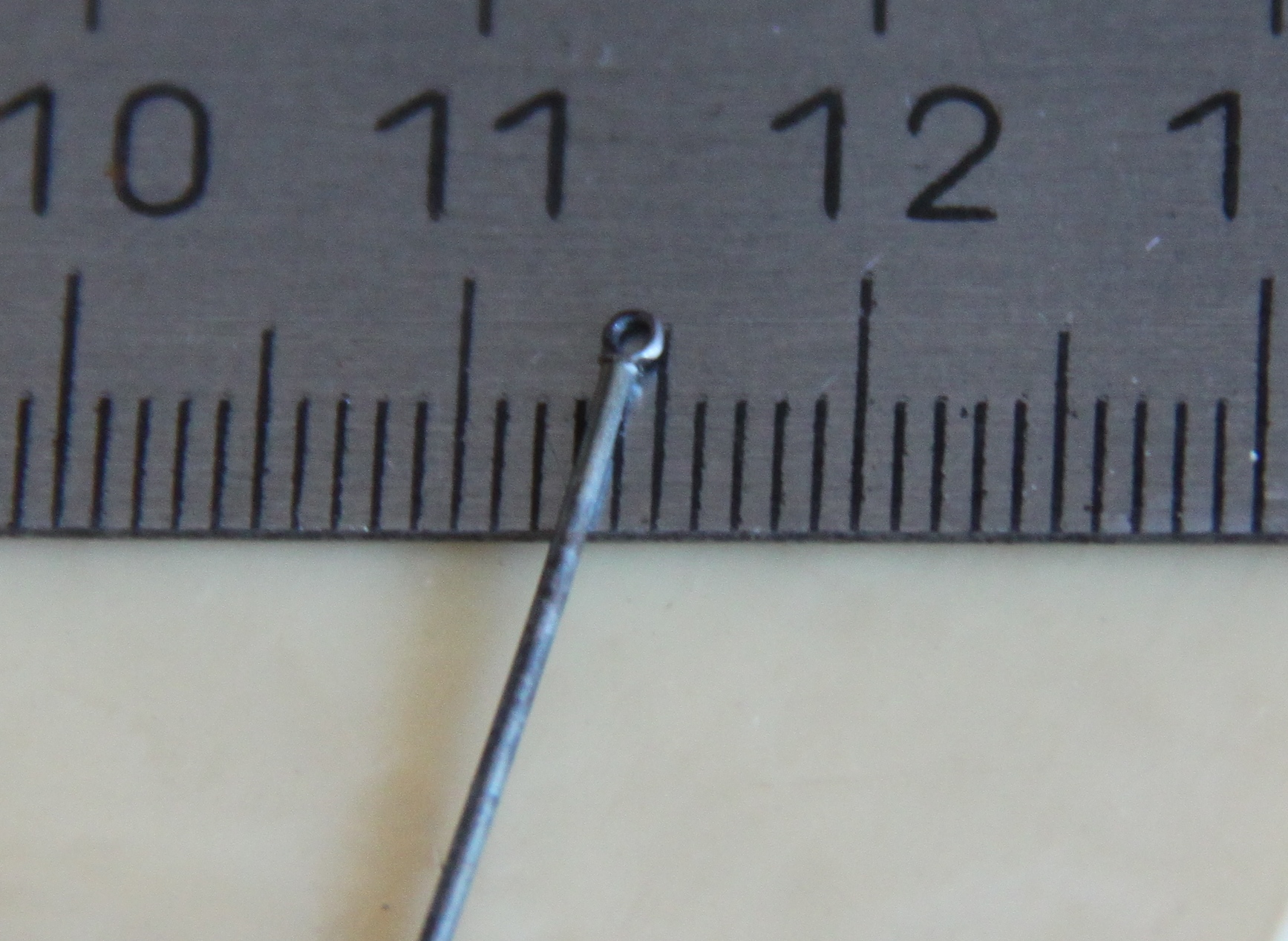

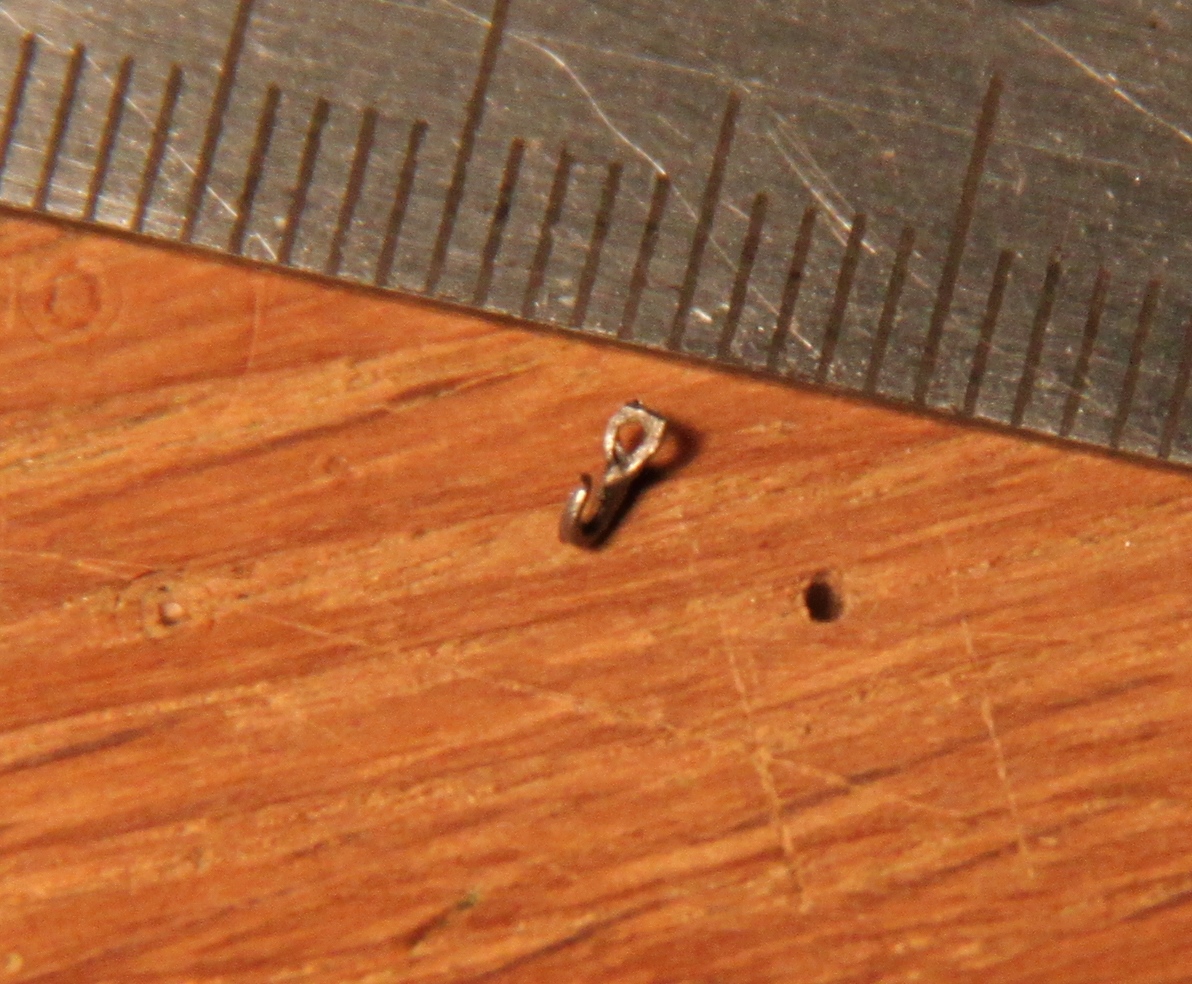

Нужны ли гаки меньших размеров? На мой взгляд, это вопрос. Но если очень хочется, то можно. Самый маленький, из представленных ниже, около 1,7 мм (трудно измерить).
Вложения

Игорь Куцолаба
Сообщения: 2521
Зарегистрирован: Сб авг 16, 2008 12:29
Откуда: Санкт-Петербург
Благодарил (а): 235 раз
Поблагодарили: 365 раз

Re: Изготовление ОДИНАКОВЫХ рымов

#58 Сообщение Игорь Куцолаба »

Очень интересно. И гак получается переменной толщины,а это большущий плюс по сравнению с прутком. Понравилось, спасибо.

druchok
Сообщения: 114
Зарегистрирован: Пн янв 11, 2016 18:10
Благодарил (а): 1 раз
Поблагодарили: 45 раз

Re: Изготовление ОДИНАКОВЫХ рымов

#59 Сообщение druchok »

Можно чуть усложнить задачу и сделать оковку для блока с гаком. В данном случае ширина металлической полосы оковки составляет 0,6 мм. Размеры элементов изделия можно оценить в сравнении с линейкой.
Вложения
