Добрый день всем форумчанам.
После непродолжительных раздумий решил все-таки восстановить тему о технологиям изготовления всяких судомодельных деталей. Подобная тема существовала на красном форуме несколько лет,но по непонятным для меня причинам была удалена.
Идея создания такой темы возникла давно, когда я, как и вы все, с интересом рассматривал модели признаных мастеров России и других стран и задавался вопросом "КАК??!!!" Как можно создавать такую красоту? Постепенно втягиваясь и экспериментируя стали возникать технологии изготовления, которые я и освещал на форуме. Технологии и простые,и посложнее,но цель преследовалась одна - сделать красиво Хорошая модель состоит из множества деталей, и качественное изготовление каждой из них дает то ощущение,которое можно назвать "Впечатлением от модели"
В данной теме я рассказываю о своем взгляде на технологии изготовления. По формату представления информации остановился на пошаговых картинках и небольших комментариях. Как говориться,лучше один раз увидеть...
Предисловие закончено,можно начинать.

Сергей (bibigon)

[bibigon6]

Итак начнем.
Совсем свеженькие фото изготовления "ступенек" на флагман адмирала Нельсона. Фотографий стоящего в сухом доке Портсмунда HMS"Victory" ,моделей тоже много,так что посмотреть как они выглядят не составит труда. Данные ступеньки изготавливались для масштаба 1:100. Размер примерно 3х3 мм.

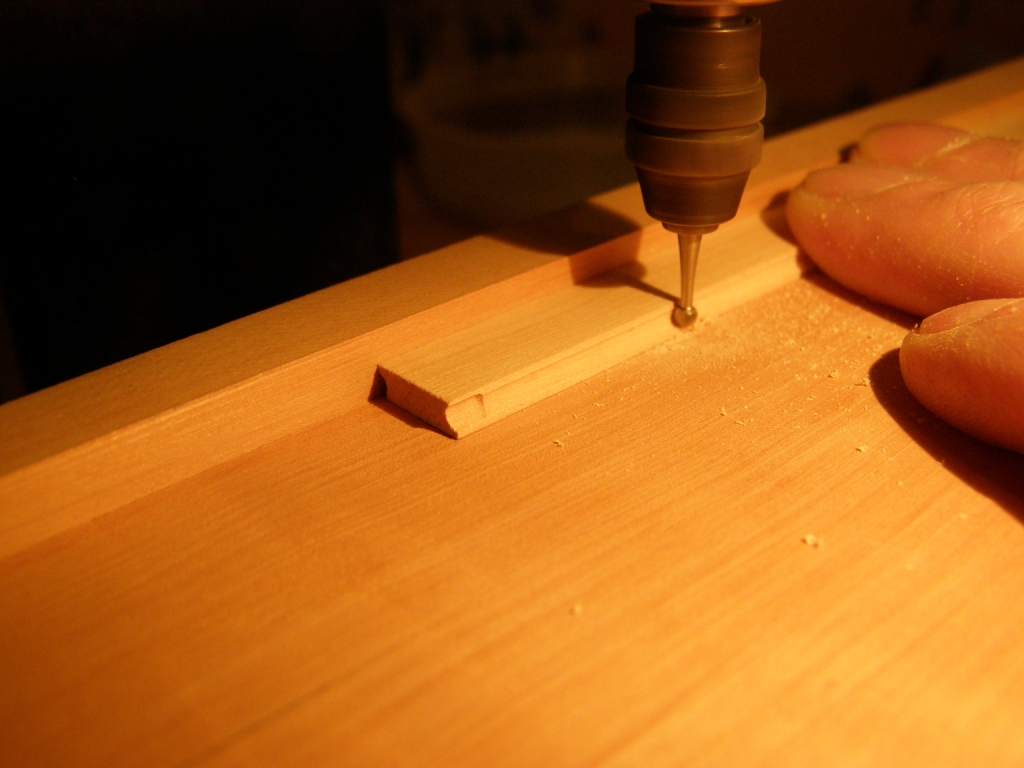

Для получения профиля не обязательно изготавливать профильную фрезу, можно воспользоваться борфрезами заводского изготовления,используя их последовательно. Не стремитесь снять профиль за один проход, лучше за несколько. Поскольку профиль довольно глубокий,то перед фрезеровкой снял немного на циркулярке . Профиль проще делать на широкой рейке,а потом отрезать нужный по ширине размер.

[bibigon6]

Дальше немного подшлифовать и отрезать необходимую ширину ступенек. Поскольку борт имеет наклон,то рейку с профилем лучше сразу обрезать под углом. После этого рейку с профилем нужно нарезать на кусочки с запасом и наклеить с помощью двухстороннего скотча на вспомогательную пластинку. Ею может служить что под руку попадется,кусок фанеры,деревянная линейка ,пластик. После обрезки в размер (размеров у меня получилось четыре 10,13,15 и 30 мм) можно формировать профиль на торцах. Углы скругляются вручную.

[bibigon6]

Ну и результат

[VAGREY]

Сергей спасибо что продолжили тему с большим интересом наблюдал на красном форуме и буду наблюдать на этом. С ув. Сергей.

[VAGREY]

Хочу добавить что не просто наблюдал а и с успехом применял.Еще раз спасибо за хорошую новость.

[romanserf]

Сергей , привет ! Искренне рад что решил продолжить тему здесь !
Качество как всегда на высоте !!

[БрИг]

Сергей,очень хорошо,что открыли эту тему на этом форуме.Буду с интересом следить,уверен,что почерпну много интересного и полезного.Спасибо.

[Михаил Комаров]

Мне очень понравилось. Скоро предстоит делать ступеньки, а здесь как раз эта тема. Спасибо. Попробую повторить.

[Кутузов Сергей]

Сергей, приветствую Вас! Очень рад, что вы будете вести свою интереснейшую и насыщенную различными технологиями тему на форуме Верфь на столе!

[egen]

Хорошему Мастеру нужен свой Зритель, ну или хотя бы свой личный критик!)
А уж если нужен советчик ... то и тут долго искать не надо)

Очень рад продолжению банкета со вкусной и здоровой пищей для ума и глаза!

[KUDIN]

Бибигон здравствовал, Бибигон здравствует, Бибигону здравствовать! Мест, я вижу, в первый ряд не хватило - билеты разобрали... Ладно... Издалека побачим! Сергей, если можно, покажи "в фас и в профиль" деревянную приспособу на координатный столик, которую ты используешь. Если у тебя MF 70.

[bibigon6]

Я тоже рад вас видеть ребята
Но вернемся все-таки к технологиям. Из ранее опубликованных накопилось большое количество фотографий,которые есть смысл выложить.
Итак изготовление маленького штаг-блока
Пробойник делался из хвостовика обломанного сверла,форма придавалась вручную алмазным диском. Обработку удобнее вести на рейке,отрезать в последнюю очередь.
Остальное понятно из картинок

[bibigon6]

А вот так это выглядит на линеечке

[Dmitry Shevelev]

Привет Бибигон! Рад видеть тебя здесь Серега! Давай выкладывай свои сокровища! Я тоже иногда посматриваю за тобой.
