Бибигоновы мелочи

[Павел Крук]

Добрый день. Очень рад видеть тему с мелочами снова
Творческого вдохновения и успехов.
Блоки по данной технологии уже стоят на своем месте (минимальный размер 4 мм.)


есть небольшая просьба если это возможно восстановите технологию изготовления окон

[serapis]

Ура!!!! Сергей, рад что начали освещать здесь полезные и познавательные процессы изготовления, многое взято на "вооружение".

[bibigon6]

Привет Бибигон! Рад видеть тебя здесь Серега! Давай выкладывай свои сокровища! Я тоже иногда посматриваю за тобой.

Ну раз чемпион всего-всего посматривает ......

Сергей, если можно, покажи "в фас и в профиль" деревянную приспособу на координатный столик, которую ты используешь. Если у тебя MF 70.

Фрезерование на MF 70 делал. Столик самый простой, кусок доски,но ладно...Сфотографирую

есть небольшая просьба если это возможно восстановите технологию изготовления окон

Это без вопросов,восстановим

[bibigon6]

Небольшая технология изготовления совсем маленьких блоков.
Такие блоки в мелких масштабах можно изготавливать из металла с последующим чернением. Для придания круглому стержню овальной формы можно прижать его в тисках или просто слегка сплющить молотком.
В своей мастерской я давно и с успехом использую ювелирные пилки Vallorbe. Покупал в Сапфире. Самая тонкая порядка 0.2 мм, поэтому пропилы можно делать под самые тонкие канатики. Конечно,после отрезания такой "блохи" обработка обратной стороны вызывает определенные трудности, но и масштаб не легкий Я использовал для удержания хирургический инструмент,который называется "иглодержатель". В отличие от зажима, у него длинные ручки и короткие губки,держит хорошо.
После изготовления можно остропить блок и провести канат через прорезь. Для фиксации на канате в определенном положении достаточно прижать распиленый кончик плоскогубцами.

[WER]

Сергей, шикарно и ювелирно.

[PDV66]

хоть на улице и хмуро..... а в душе поселился праздник!!!
Сергей с "возвращением" Вас!!! ....будем учиться!!!

[Sadko]

Искренне рад, что снова будем иметь возможность поучиться у мастера. Сергей, ваши уроки необходимы сообществу. Спасибо.

[bibigon6]

Небольшие хитрости.

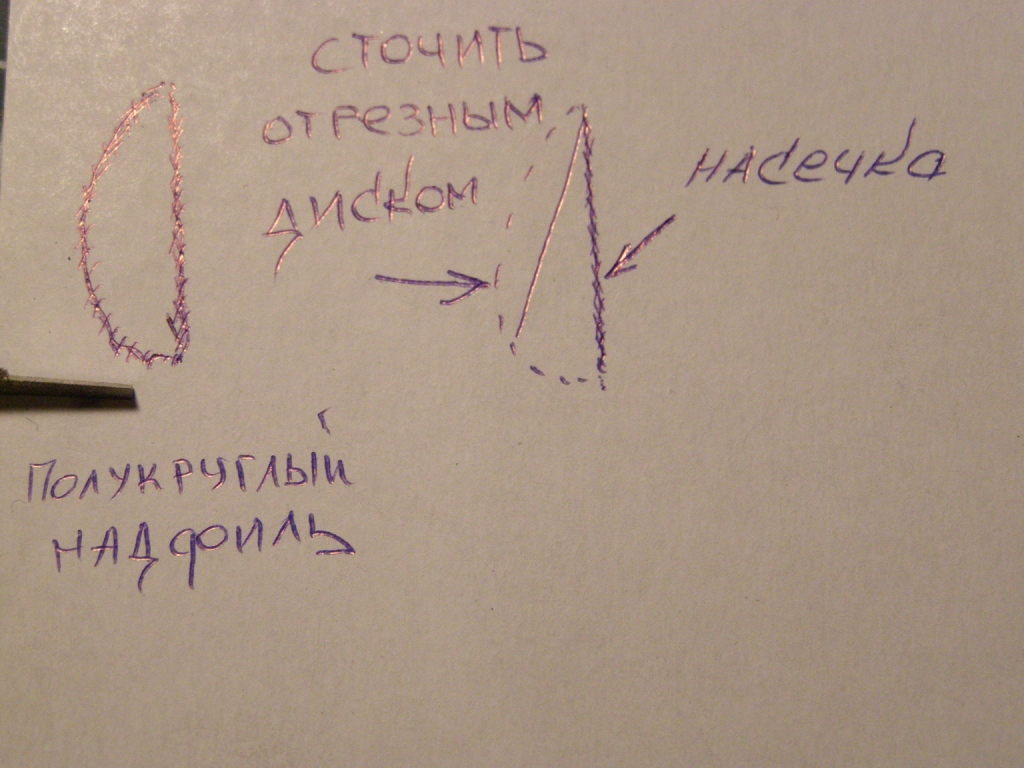

Для обработки острых углов часто надфили не влезают, даже самые маленькие. Что же делать?
А вот в этом случае поможет нехитрая доработка - шайтан-напильник
Все остальное понятно из картинок.

[Alex29]

Были ещё и ромбические надфилёчки.. Тоже сгодятся. Может, даже, и попроще будет

[bibigon6]

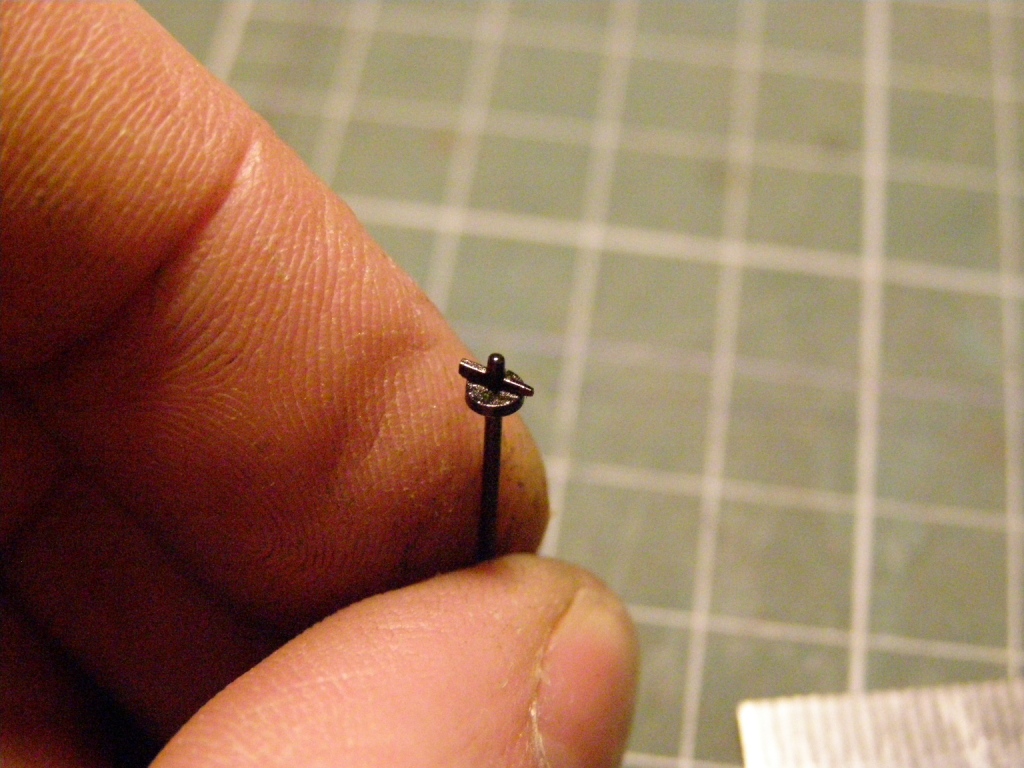

В свое время один суровый челябинский парень обратился ко мне с просьбой сделать максимально похожий на настоящий болт с клином в 36 масштабе.
Было несколько способов,но остановился на таком.
Из хитростей при изготовлении можно добавить,что для формирования клина на фрезерном станке не нужно вытаскивать заготовку из тисков.Достаточно ослабить фиксирующие винты и повернуть в одну сторону до упора,а потом затянуть. После формирования с одной стороны, винты ослабляются и тиски поворачиваются в другую сторону. Получится клин примерно на 3-4 градуса. Высоту фрезы менять не нужно в этом случае и правая и левая стороны будут гарантировано на одном уровне.
Остается добавить,что данный болт делался как мастер-модель для последующего литья. Штук 200-300 на модель будет изготовить труднее

[bibigon6]

Продолжение

[druchok]

Понравилось. Это именно тот пример, который демонстрирует неординарность мышления автора, и не может быть поставлен в зависимость от оснащенности или наличия элементарных профессиональных навыков.

[Игорь Куцолаба]

Красивое решение! Спасибо.

[druchok]

Так зацепила идея, что не обратил внимания на маленький, но весьма существенный нюанс.

Остается добавить,что данный болт делался как мастер-модель для последующего литья.

Но ведь эта задача может быть решена много проще. И, кроме того, что немаловажно, без использования станочного оборудования. Однако последнее замечание не умаляет привлекательности идеи как таковой.

[андрей57]

Скажите возможно ли увеличить количество шпангоутов на моделях из наборов ? И если да , то как их расчертить ?
