Часы с электромеханическим приводом

#1 Сообщение vancho » Вс окт 11, 2015 17:23

Добрый день!
Приобрел набор часов с электромеханическим приводом, но маятник "примагничесвается" к катушке и ни в какую не хочет качаться :(
Подскажете в чем проблема?

Аватара пользователя
sokol7
Сообщения: 235
Зарегистрирован: Чт май 19, 2011 10:37
Откуда: Москва
Благодарил (а): 32 раза
Поблагодарили: 60 раз
Контактная информация:

Re: Часы с электромеханическим приводом

#2 Сообщение sokol7 » Вт окт 27, 2015 19:18

Попробуйте поменять полярность постоянного магнита в маятнике, развернув его на 180 град. К сожалению, в первой партии наборов этот момент не указан в инструкции (забыли в спешке, приношу всем свои извинения...).
И два важных момента:
1. ВСЕ катушки перед комплектацией проверялись на работоспособность - на них не грешите... Проверка проводилась именно методом запуска маятника.
2. Ни при каких обстоятельствах не меняйте полярность питания - сразу сгорит транзистор в ключе.
Удачи в творчестве!
Вадим. Сборные деревянные модели www.maketmix.ru https://vk.com/svmodel

- Всё, мастер, готово!
- Что, сделал?
- Нет, сломал...

Аватара пользователя
Alex GU
Сообщения: 11
Зарегистрирован: Сб авг 22, 2015 13:14
Откуда: Киров

Re: Часы с электромеханическим приводом

#3 Сообщение Alex GU » Ср окт 28, 2015 1:26

А зачем такие нужны и кому?

404Джет
Сообщения: 19
Зарегистрирован: Пн май 25, 2015 9:28
Откуда: г. Норильск
Благодарил (а): 3 раза

Re: Часы с электромеханическим приводом

#4 Сообщение 404Джет » Вс фев 21, 2016 12:05

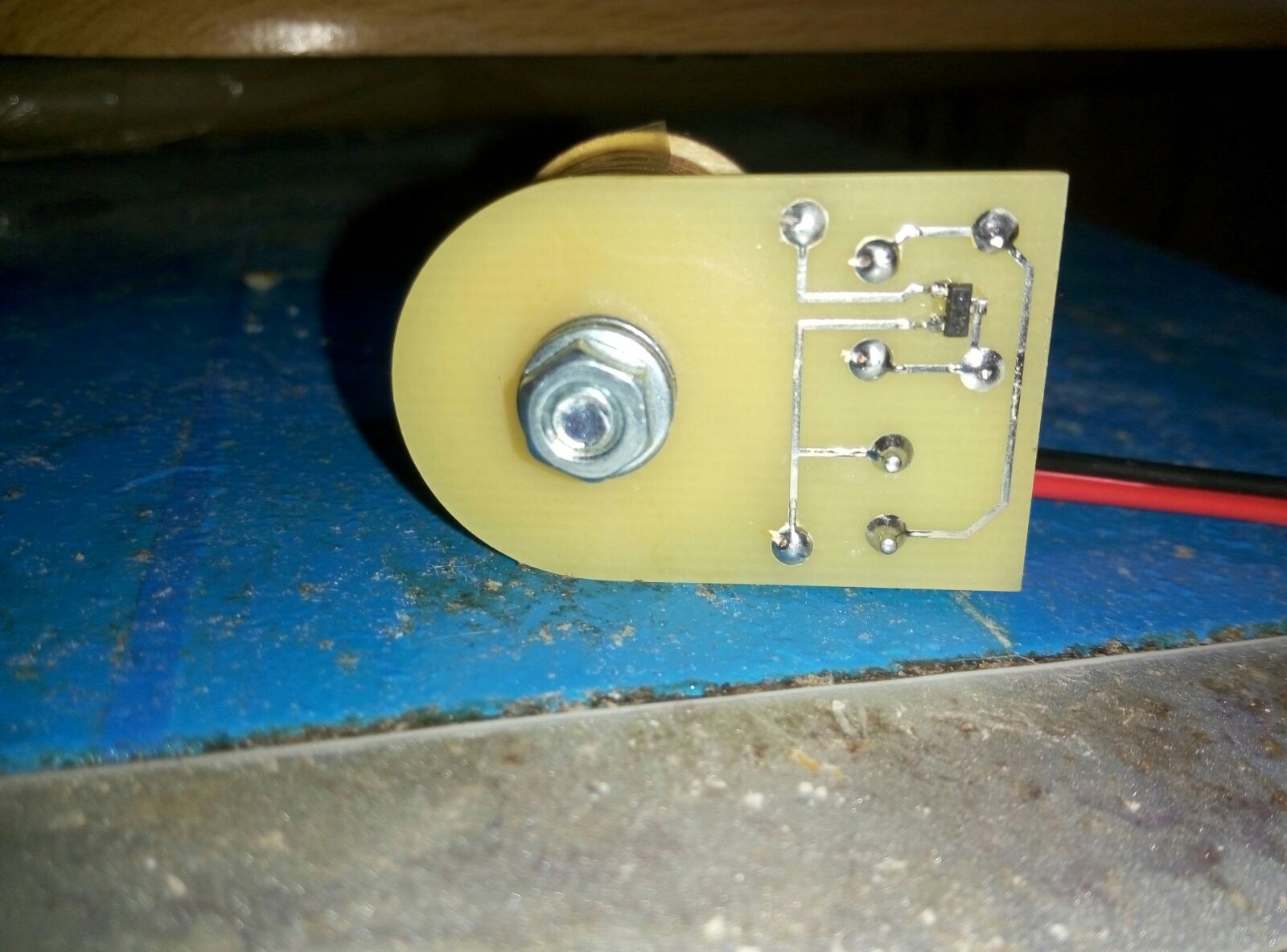

Транзистор- это та черная фигня? Если да, то какой на замену купить? Этот, кажется, я спалил(
Вложения

Аватара пользователя
sokol7
Сообщения: 235
Зарегистрирован: Чт май 19, 2011 10:37
Откуда: Москва
Благодарил (а): 32 раза
Поблагодарили: 60 раз
Контактная информация:

Re: Часы с электромеханическим приводом

#5 Сообщение sokol7 » Вс фев 21, 2016 13:54

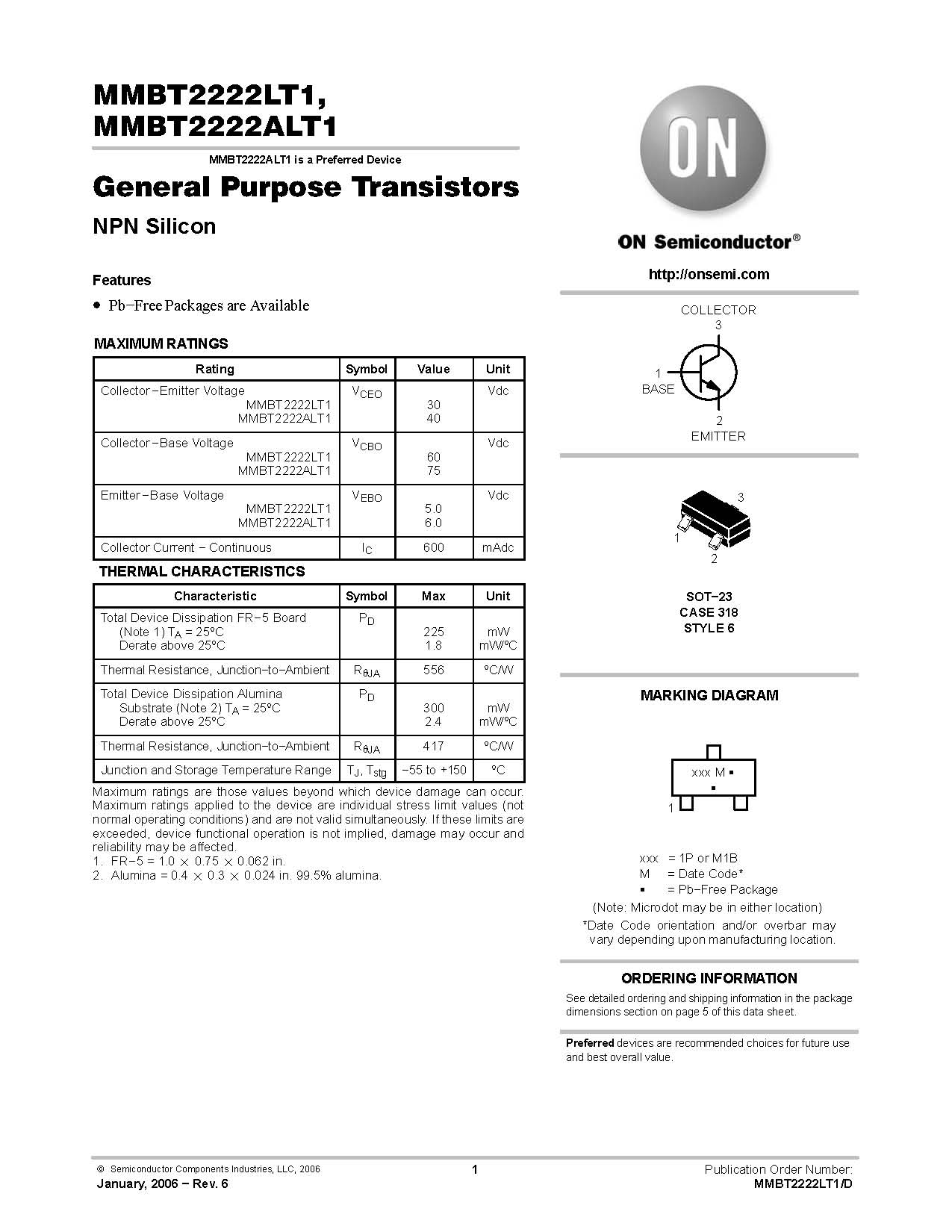

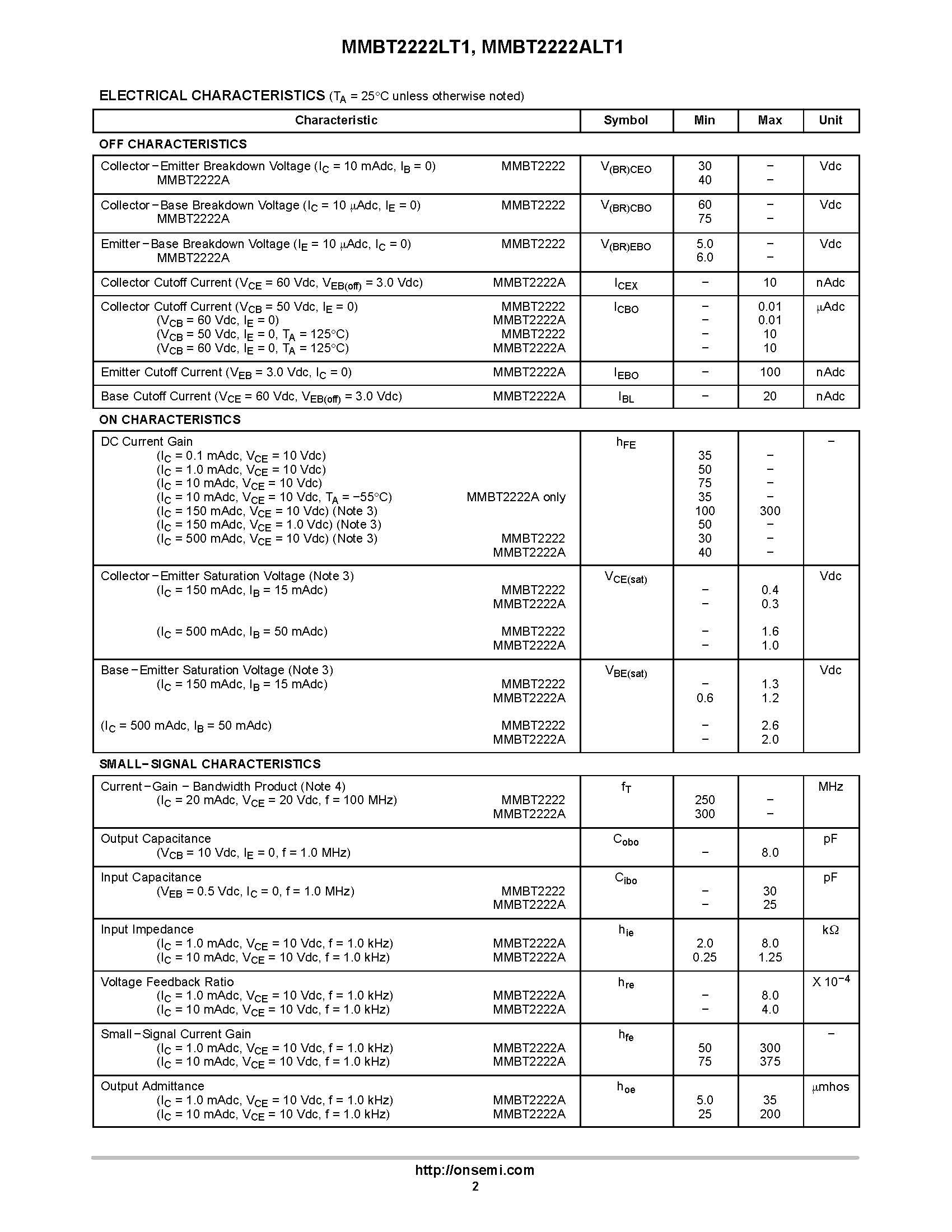

Да, это он. Марка транзистора - MMBT2222. Транзистор работает в ключевом режиме, поэтому заменить можно практически любым.
на всякий случай, вот его параметры:
Удачи в творчестве!
Вадим. Сборные деревянные модели www.maketmix.ru https://vk.com/svmodel

- Всё, мастер, готово!
- Что, сделал?
- Нет, сломал...

404Джет
Сообщения: 19
Зарегистрирован: Пн май 25, 2015 9:28
Откуда: г. Норильск
Благодарил (а): 3 раза

Re: Часы с электромеханическим приводом

#6 Сообщение 404Джет » Чт мар 10, 2016 8:55

Оказывается диод сгорел. Но это мне не помешало 2 транзистора спалить(
Подключил все правильно (вроде) катушка заработала, но часы так и не пошли- маятник виснет слева или справа от катушки, а когда проскакивает над катушкой транзистор делает пших и благополучно самоуничтожается. Что я делаю не так?
К слову, катушка подключена к БП на 9 вольт. Фото если нужно- приложу

Аватара пользователя
sokol7
Сообщения: 235
Зарегистрирован: Чт май 19, 2011 10:37
Откуда: Москва
Благодарил (а): 32 раза
Поблагодарили: 60 раз
Контактная информация:

Re: Часы с электромеханическим приводом

#7 Сообщение sokol7 » Чт мар 10, 2016 10:55

404Джет писал(а):маятник виснет слева или справа от катушки
Это как??? Маятник может (и должен) примагничиваться к сердечнику катушки, т.е. по центру...
404Джет писал(а):а когда проскакивает над катушкой транзистор делает пших и благополучно самоуничтожается.
тоже непонятное явление... такого быть в-принципе не должно. Какой транзистор впаяли? какой диод?
Проверьте еще раз питание. Судя по Вашему описанию, у Вас далеко не 9 В, а гораздо больше.
404Джет писал(а):вроде бы катушка заработала
как проверяли?
Удачи в творчестве!
Вадим. Сборные деревянные модели www.maketmix.ru https://vk.com/svmodel

- Всё, мастер, готово!
- Что, сделал?
- Нет, сломал...

404Джет
Сообщения: 19
Зарегистрирован: Пн май 25, 2015 9:28
Откуда: г. Норильск
Благодарил (а): 3 раза

Re: Часы с электромеханическим приводом

#8 Сообщение 404Джет » Пт мар 11, 2016 6:17

sokol7 писал(а):Это как??? Маятник может (и должен) примагничиваться к сердечнику катушки, т.е. по центру...
Ну это когда катушка подключена, когда выключена, магнит примагничевается по центру. Про диод и транзистор уточню, т.к. на работе сейчас

Аватара пользователя
sokol7
Сообщения: 235
Зарегистрирован: Чт май 19, 2011 10:37
Откуда: Москва
Благодарил (а): 32 раза
Поблагодарили: 60 раз
Контактная информация:

Re: Часы с электромеханическим приводом

#9 Сообщение sokol7 » Пт мар 11, 2016 12:27

Не важно, подключена катушка или нет - маятник должен примагничиваться к центральному сердечнику катушки, а не слева или справа. Совершенно непонятное явление, если у Вас действительно так... что-то не то ...
Удачи в творчестве!
Вадим. Сборные деревянные модели www.maketmix.ru https://vk.com/svmodel

- Всё, мастер, готово!
- Что, сделал?
- Нет, сломал...

404Джет
Сообщения: 19
Зарегистрирован: Пн май 25, 2015 9:28
Откуда: г. Норильск
Благодарил (а): 3 раза

Re: Часы с электромеханическим приводом

#10 Сообщение 404Джет » Пт мар 11, 2016 13:29

Может полярность не та?

Аватара пользователя
sokol7
Сообщения: 235
Зарегистрирован: Чт май 19, 2011 10:37
Откуда: Москва
Благодарил (а): 32 раза
Поблагодарили: 60 раз
Контактная информация:

Re: Часы с электромеханическим приводом

#11 Сообщение sokol7 » Пт мар 11, 2016 14:23

... перечитайте второй пост в данной теме
Удачи в творчестве!
Вадим. Сборные деревянные модели www.maketmix.ru https://vk.com/svmodel

- Всё, мастер, готово!
- Что, сделал?
- Нет, сломал...

404Джет
Сообщения: 19
Зарегистрирован: Пн май 25, 2015 9:28
Откуда: г. Норильск
Благодарил (а): 3 раза

Re: Часы с электромеханическим приводом

#12 Сообщение 404Джет » Чт май 12, 2016 13:20

А где можно такую же катушку заказать? Свою таки спалил(

БрИг
Сообщения: 91
Зарегистрирован: Вт апр 23, 2013 18:36
Откуда: г.Иркутск
Поблагодарили: 4 раза

Re: Часы с электромеханическим приводом

#13 Сообщение БрИг » Пт сен 16, 2016 6:27

Что-то тема заглохла.Присматриваюсь к этим часам,они хорошо бы украсили мой камин.Но хочется побольше отзывов от пользователей,как они в работе? Что надо учесть в их сборке и настройке? И вообще,какие нюансы в их эксплуатации? Надежны ли? Почему,судя по отзывам, перегорает электронная схема?

Аватара пользователя
sokol7
Сообщения: 235
Зарегистрирован: Чт май 19, 2011 10:37
Откуда: Москва
Благодарил (а): 32 раза
Поблагодарили: 60 раз
Контактная информация:

Re: Часы с электромеханическим приводом

#14 Сообщение sokol7 » Пт сен 16, 2016 13:56

БрИг писал(а):Что-то тема заглохла.Присматриваюсь к этим часам,они хорошо бы украсили мой камин.Но хочется побольше отзывов от пользователей,как они в работе? Что надо учесть в их сборке и настройке? И вообще,какие нюансы в их эксплуатации? Надежны ли? Почему,судя по отзывам, перегорает электронная схема?
Электроника не перегорает сама по себе. Просто половина народа не утруждает себя чтением инструкции, и если часы не запустились сразу, начинают пробовать все подряд - в том числе и менять полярность источника питания, чего делать НЕЛЬЗЯ ! - сразу сгорает транзистор в ключе.
Еще раз оговорюсь, что ВСЕ катушки перед упаковкой проверяются на ЖИВОМ механизме в режиме реального теста!
В инструкции достаточно подробно описана последовательность настройки часов. Тем не менее, еще раз пройду по основным моментам:
1. Строго соблюдать полярность подключения источника питания!
2. Полярность магнита в маятнике имеет значение - устанавливать черной меткой вверх.
3. Расстояние от магнита до поверхности основания также имеет значение - чем меньше, тем лучше, однако следите, чтобы магнит не затирал о поверхность, это тоже важно - в идеале зазор должен быть 0,5...1 мм.
4. Самое главное: ось маятника должна совпадать с осью катушки !! Не думайте, что если Вы поставили катушку в ее посадочное место на корпусе, то все в порядке! Ибо: 1) маятник может иметь некоторую кривизну, так как он деревянный (обязательно исправить, приложив легкое механическое усилие к древку!); 2) Вы могли не совсем точно собрать механическую часть часов, вследствие чего нижняя точка маятника находится не по центру катушки.
Более того, речь идет именно о СООСНОСТИ маятника и катушки. Поясню: если Вы установили катушку так, что ее верхняя центральная точка совпала с осью маятника, но при этом сама катушка стоит криво - скорее всего, часы работать не будут.
5. Катушка должна быть надежно зафиксирована. Болтанка не допускается.
6. Напряжение источника питания не должно быть меньше 8 В - это касается попытки установки аккумуляторов вместо батареек: имейте в ввиду, что напряжение батарейки 1,5 В (6 х 1,5 = 9 В), напряжение аккумулятора 1,2 В (6 х 1,2 = 7,2 В).
7. Ну и, конечно, механика часов должна быть собрана так, что все вращается легко и без перекосов.
Что касается надежности, у двоих моих знакомых (к сожалению, ни один из них на этом форуме не общается...) часы работают уже больше года - замечаний не высказывали...
Как-то так...
Удачи в творчестве!
Вадим. Сборные деревянные модели www.maketmix.ru https://vk.com/svmodel

- Всё, мастер, готово!
- Что, сделал?
- Нет, сломал...

404Джет
Сообщения: 19
Зарегистрирован: Пн май 25, 2015 9:28
Откуда: г. Норильск
Благодарил (а): 3 раза

Re: Часы с электромеханическим приводом

#15 Сообщение 404Джет » Пн сен 26, 2016 11:48

sokol7 писал(а): Электроника не перегорает сама по себе. Просто половина народа не утруждает себя чтением инструкции, и если часы не запустились сразу, начинают пробовать все подряд - в том числе и менять полярность источника питания, чего делать НЕЛЬЗЯ ! - сразу сгорает транзистор в ключе.
Еще раз оговорюсь, что ВСЕ катушки перед упаковкой проверяются на ЖИВОМ механизме в режиме реального теста!...
Так все таки- умерла катушка. Возможно ли новую приобрести и как?
