Billing Boats: Norske Love Масштаб 1:75

[Graf74]

Здравствуйте.
Неделю назад получил этот набор на почте, погуляв по форуму понял что интерес к набору есть а информации по нему мало. Может кто так же как я три недели назад сидит и думает:" Купить, не купить., а что в коробке?, а какая степень детализации?". В общем смотрим и решаем.
P.s. Эта модель у меня будет попыткой №2 приобщится к миру судомоделизма. Попытка №1 благополучно загнулась в моих кривых руках на неё вы можете посмотреть на "Парусе" Le Cygne мир его праху...("ля лебедю" конечно а не "парусу"). Но зато я приобрёл какой ни какой опыт, а голова всё такая же дурная.... Ну в общем посмотрим что на этот раз получится.

[Graf74]

И так что в коробке

Кстати сама коробка очень красивая и качественная. Пока идёт строительство модели вполне можно любоваться ей

Это так сказать внутренности нашей красивой коробки. Всё на месте, всё аккуратно упаковано, ничего не сломалось.
P.s.Не понял как тут вставлять картинки поэтому гружу с хостинга.

[Graf74]

И так поподробнее становимся на на внутренностях

Рейки для обшивки. Много это или мало я не знаю, будем считать что достаточно.

+ ещё реечки, планочки, брёвнышки. Не разбирался пока куда они зачем они понятно что там и мачты и реи и ещё что-то.

Пакетик с нитками и ещё чем-то.

Две коробочки с мелочёвкой и пакетик с литьём. Пушки латунь по моему, блоки и прочее из пластмассы не плохо сделаны и вроде даже в масштабе. Литьё из пластмассы.......... вообще то не плохое, но если сравнивать с китайским на том же самом "Ингерманланде" то датчанам есть куда стремится и на кого равняться. Лев с хвостом

Парусина.
Ну и вырезные лазером заготовки.

[Graf74]

Ну и завершаем обзор коробки.
Чертёж 1:1 как я понял. 1 сторона

и вторая

Пошаговая инструкция

не могу сказать на сколько она пошаговая и понятная, по ходу сборки увидим.
Ну и не могу не похвастаться новенькой циркуляркой

[Graf74]

Да, если кто хочет узнать что в пошаговой инструкции то заглянуть в неё можно на официальном сайте Billing Boats http://www.billingboats.com/instruction ... uction.pdf
И о грустном, шлюпки нет и даже если вы соберёте её самостоятельно куда ставить её не понятно

[Graf74]

Процесс пошёл.

Перед началом сборки каркаса посоветую накупить побольше всяких угольников и зажимов, они пригодятся и сэкономят время.
Собственно сама сборка каркаса проблем не доставила. Выламывай заготовки, зашкуривай края да клей. Всё прекрасно стыкуется.

Рейка для киля была идеально ровная и проблем с ней не было. Рейка эта дана с запасом по длине и вот тут нужно быть внимательным. В инструкции указана длинна 512мм, на чертеже эта же рейка 511мм, а у меня всё сошлось на 510мм. То есть перед тем как клеить нужно поймать размер.
А вот с палубой не всё так гладко. Если кормовая часть легла идеально, то носовая сами видите.

В прочем я ждал нечто в этом роде и по поводу палубы особо не переживаю. Заполню шпации, определюсь с обводами, а там уже можно будет и палубу поправить.

[Tnax]

Добрый вечер!
Очень интересно будет понаблюдать за стройкой. И спасибо за краткий обзор содержимого.
Литье кстати выглядит очень неплохо. А вот блоки стандартные "обточи меня"
Обшивку будете делать под покраску из штатного рамина или будете заменять на что-то типа груши?
Палуба не сошлась видимо из-за искривления шпангоутов (первое что приходит в голову).

З.Ы. как прикреплять сообщения

[Graf74]

Спасибо за тёплый отзыв.
Палуба не сошлась скорее из за ширины последнего шпангоута ((не помню который он по счёту) кстати шпангоуты с небольшим винтом). Косяк с палубой меня мало заботит всё равно буду обшивать её клёном, просто было забавно что кормовая часть легла с точностью близкой к идеальной. Литьё да, не плохое хотя раковина дана без изгиба, гнуть нужно самому. Именно из за литья стал подумывать о приобретении "Вазы" от этой же фирмы. Корпус буду обшивать тем что есть в наборе. Попутно буду использовать клён и берёзу. Этот набор я купил для выпрямления рук и заморачиваться на дорогие сорта которые надо выписывать не имеет смысла, испорчу больше. Так докуплю кой чего чего по мелочи. В общем буду по максимуму использовать набор.
Красить, если только подводную часть в белый.
Сейчас заполняю шпации, фото выложу завтра. Там будут мои соображения по поводу позиционирования шпангоутов и борьбы с винтами

[zluka]

Литье конечно ничего, но пластик в деревянной модели это как то по мне не комильфо

[Graf74]

Пластик будет красится и что там под краской особо видно не будет. Опять же вырезать что то такое же из дерева в таком размере и такого качества довольно сложно. Поэтому к чему этот снобизм, буду работать с тем что имею.

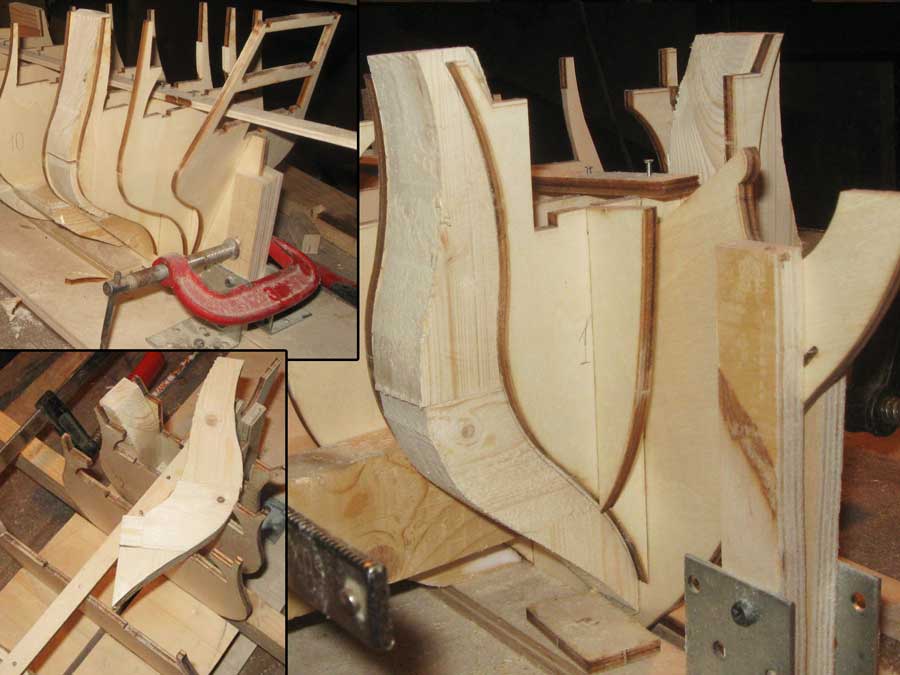

И так состояние "Льва" на сегодня

Какие трудности.
1.Позиционирование шпангоутов.
2. Вертолёты.
Позиционирование шпангоутов.

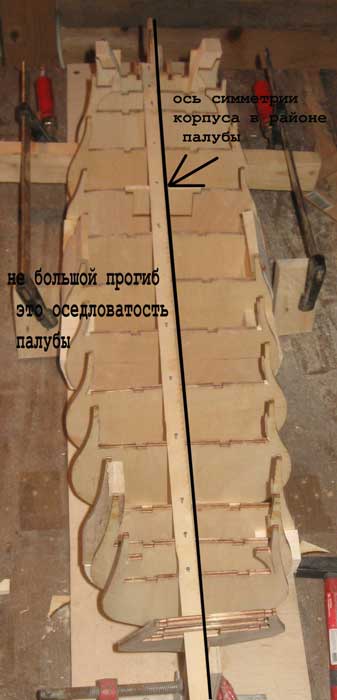

После того как соберёте киль и закрепили его в стапеле прилейте 1 и последний шпангоут, предварительно не шпангоутах начертите ось симметрии. Дальше возьмите заготовки палубы приложите сверху и выставляйте шпангоуты на нужном расстоянии проверяя угольником вертикаль. К килю шпан. крепите капелькой клея так чтобы можно было потом оторвать. Выставив таким образом шпан. на нужное расстояние уберите одну половинку палубы и на всю длину корпуса прибейте ровную рейку это ось симметрии корпуса в районе палубы. Прибейте все шпан. к этой рейке. Выровняйте ось симметрии шпан. с рейкой и прибейте шпан. к рейке. Все шпан. выставлены по оси симметрии.

Теперь снова проверьте шпан. по вертикали, если надо оторвите и переклейте позицию шпан. на киле, теперь уже на мертво
Вертолёты.

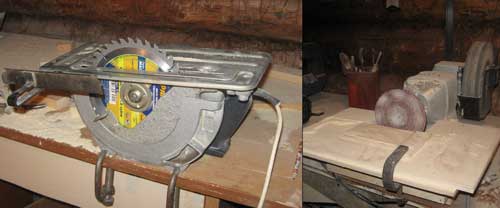

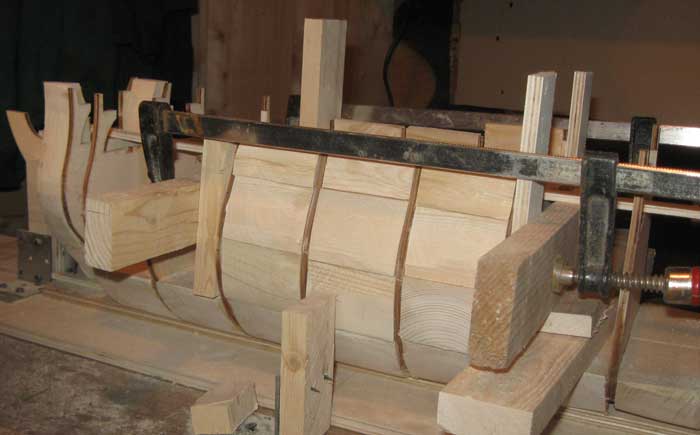

Вы наверное заметили что я много внимания уделил вертикали и не позаботился о горизонтали. Выставить шпан. перпендикулярно к килю у вас не получится из за вертолётов. Поможет тут заполнение шпаций, рейсмус и хорошая торцовка. То чем пользуюсь я

не лучший вариант. Торцовку лучше купить. Собственно замеряете расстояние между шпан. на оси симметрии отрезаете нужный брусок все углы строго 90 град. и клеите на нужное место.

[Graf74]

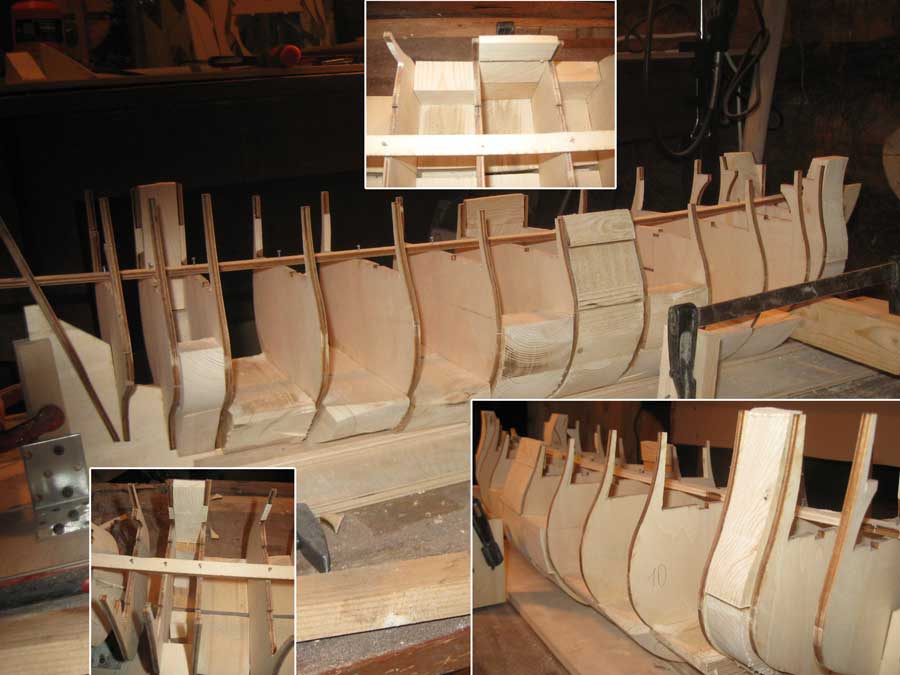

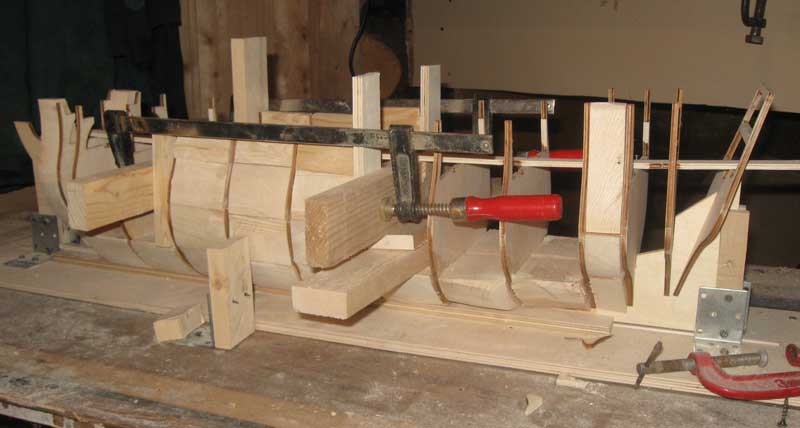

Ну и ещё не много фото процесса.

[zluka]

Снобизма никакого, я не понимаю пластик в деревянной модели вот и все.
С тем же успехом можно делать вообще пластиковую модель и её покрасить.

[Tnax]

Пластик просто проще, вот и всё. Ну и сильно дешевле. Но модели всё равно разные по качеству (как правило), так и по уровню деталировки.

[Alexey Sinyukhin]

Ееее!Пластик не комильфо!!!! Держите меня семеро!! А чем украшения из пластика в ките хуже говняного (не побоюсь этого слова,ну нисколечко!) литья из "железа" в других китах (железо именно в кавычках) или смолы? Ну ка,специалисты,подведите научную базу под свое высказывание! ,глядишь, в научном толковище и родится нечто сермяжное!
Олег,металлические порты ты понимаешь,железоподобные расплывчатые донельзя украшения тоже по вкусу,а пластик тьфу ,пакость. А почему при наличии во многих китах железных портов ,шлюпок ,петель с тем же успехом сделать корабль из железа не предлагаешь,чем именно пластик так обидел?

[zluka]

Таки я не говорил что металические порты это круто, вот у себя на сантисиме я их с удовольствием переделал
Вот фигурку носовую пока не осилил, а принцип простой:
Где был металл делать метал, где дерево уж звиняйте дерево. Пластика как бы не было на деревянных кораблях не завезли тогда на склад енто мое сугубо личное мнение!
