Дуббель-шлюпка от Tnax

Сообщение Tnax » Ср янв 01, 2014 22:17

Выложу текущий прогресс по модели.
Фотографировал не всегда, потому часть этапов опущена (но есть отличная подробная, до рангоута иллюстрированная инструкция тут).
Нюансы модели (с которыми столкнулся к данному моменту):
- видно фанеру, причём её количество великовато, как по мне - в первую очередь шпангоуты и внутренняя часть подлегарса.
- почти всё из шпона - клеенное из двух слоёв, как следствие нужно внимательно планировать что и как клеить в местах, где потенциально будет много шлифовки (последняя рейка у киля, часть реек у кормы). Можно перестараться и получить лохмотья клея. Потому все выборки нужно делать с внутренней части.
- положение подлегарса по инструкции само выставляется в пазах на шпангоутах. А по факту заметно гуляет (примерно до 5мм местами). Благо обшивка с явным запасом и получит дырку у киля невозможно.
- от правильного внутреннего позиционирования подлегарса зависит, насколько ровно выйдет палуба кормы и носа. У меня получился завал к обшивке.
- странное отношение к ватервейсам. Во-первых они только снизу, и из сапелли (выбивается визуально напрочь), и их нет на корме и на носу, а по логике должны быть.
- транец изнутри не предполагается к обшивке (мол скамья всё прикроет), а по факту всё видно
- обшивка одинарная, потому нужно быть внимательным на носу, неверно состыкованные рейки могут привести к перешлифовке и проступанию клея.
Прошу прощения за качество первых фото, собирал в командировке, фотографировал на телефон :D

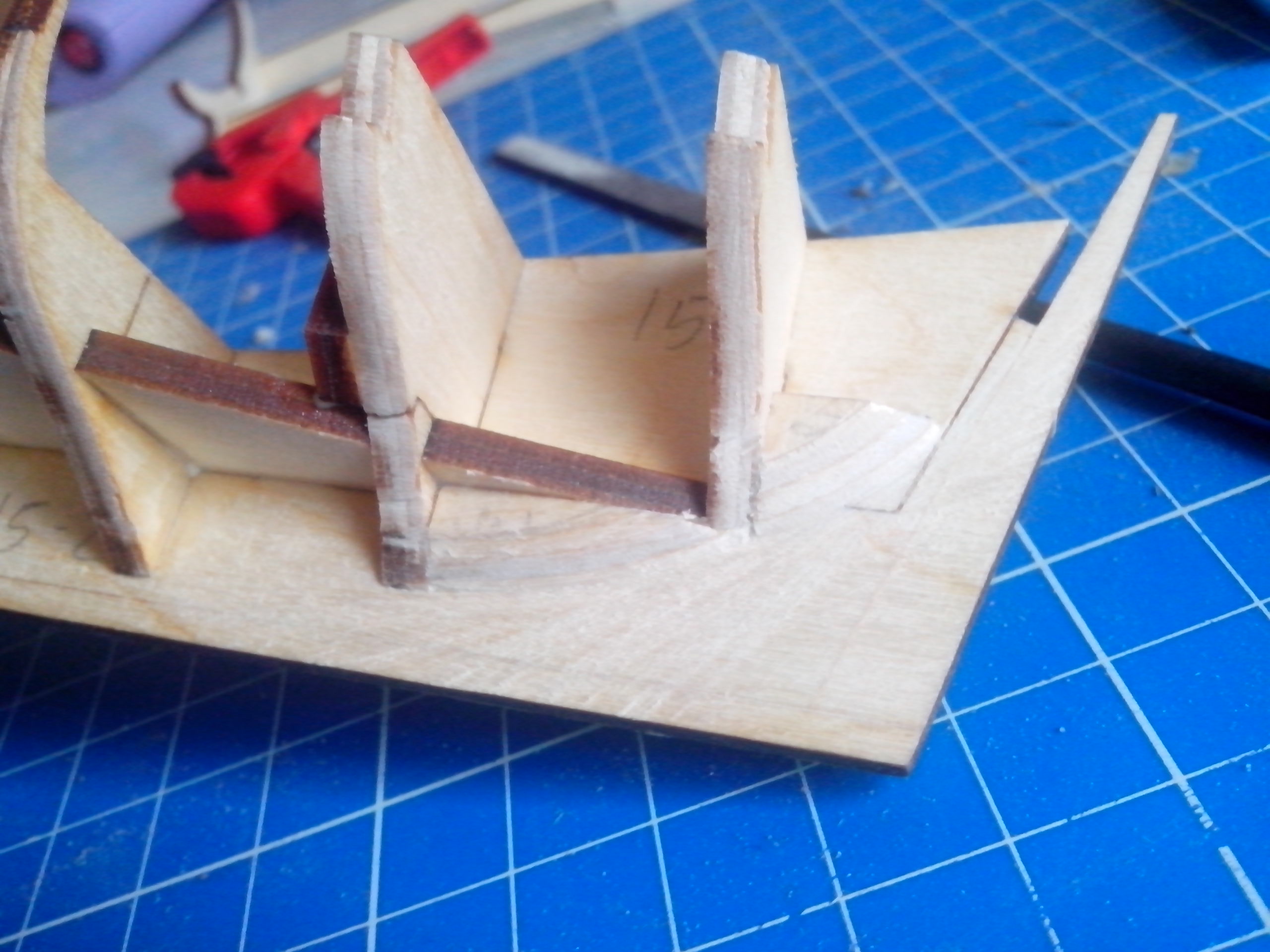

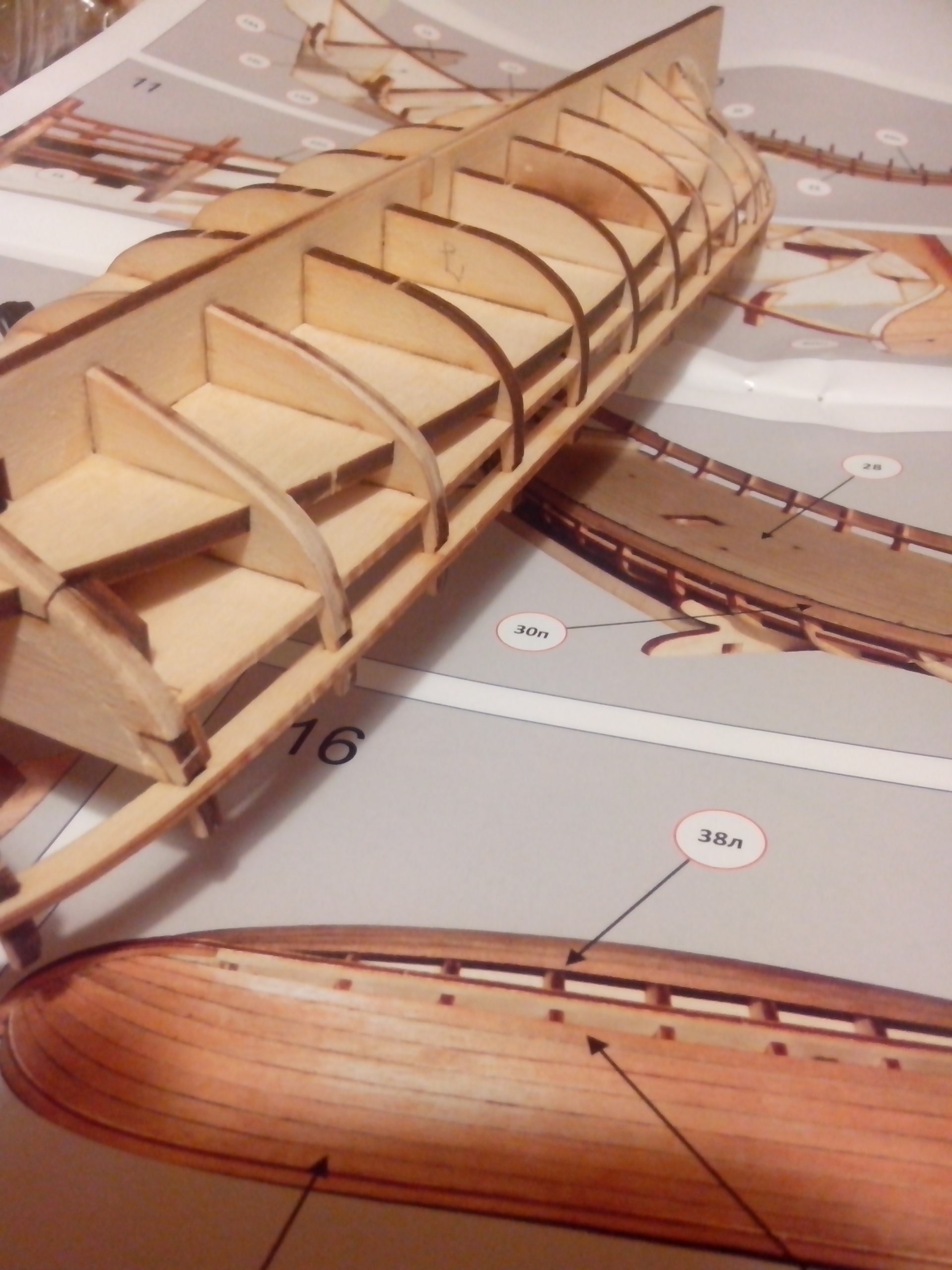

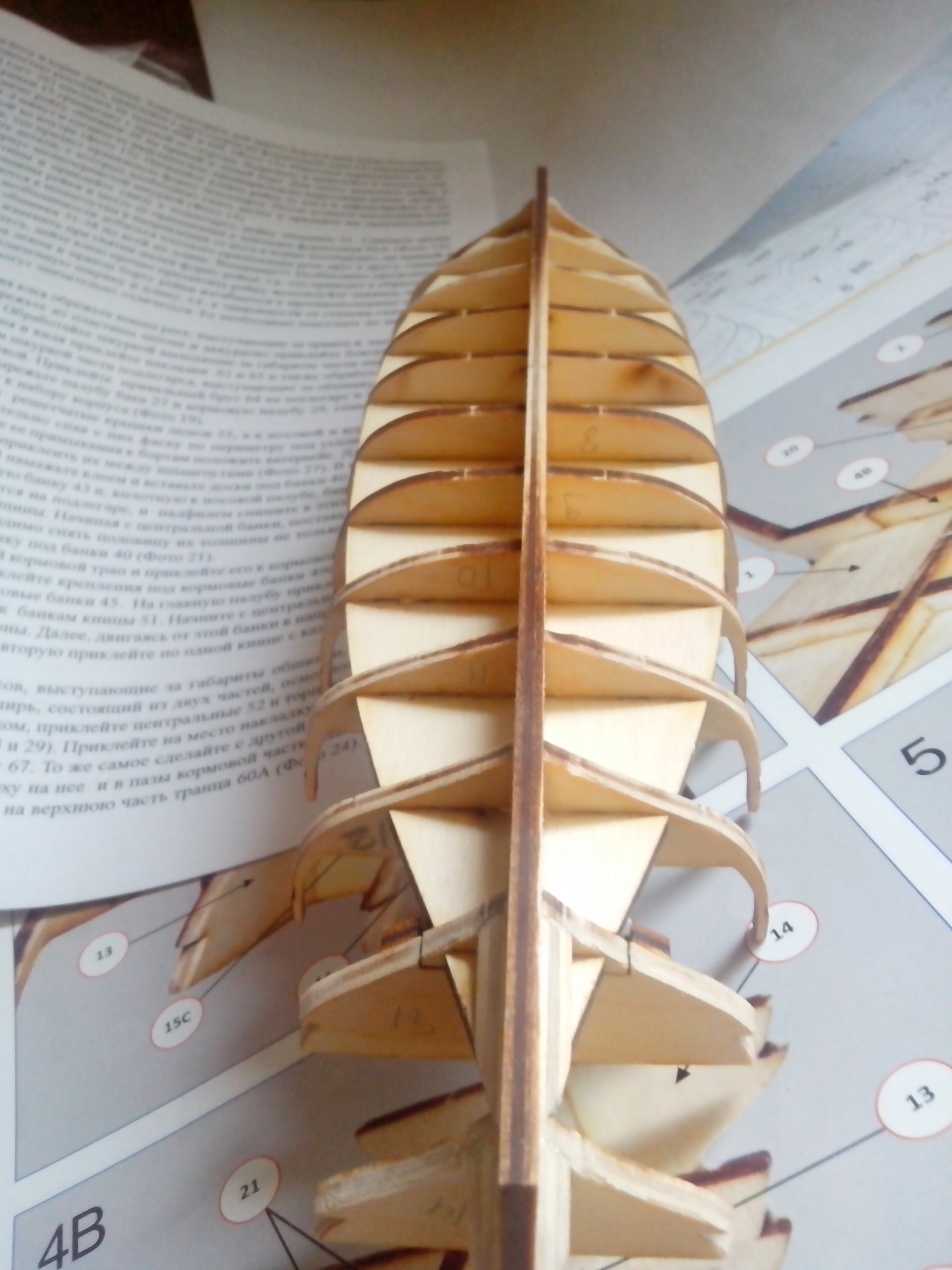

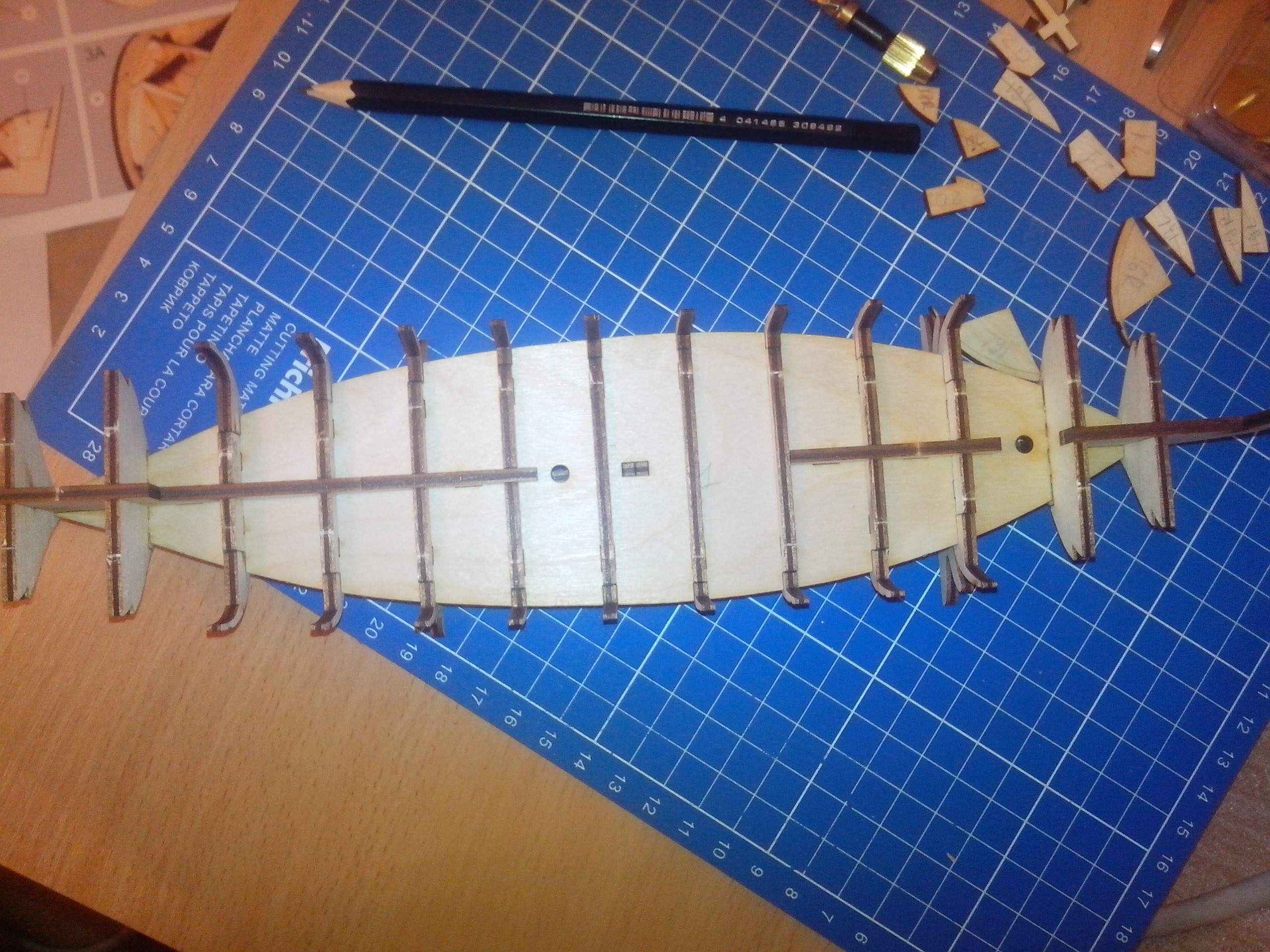

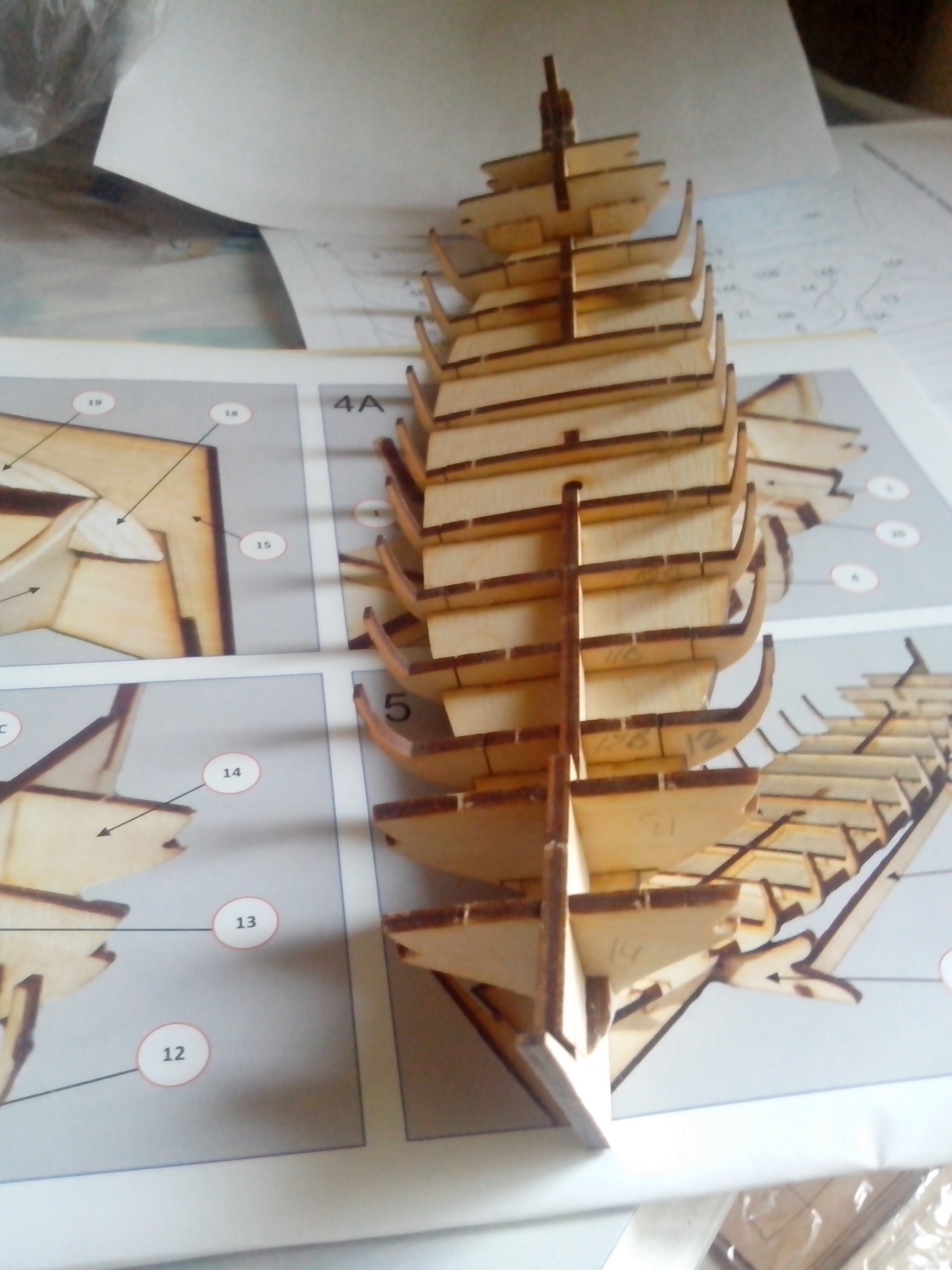

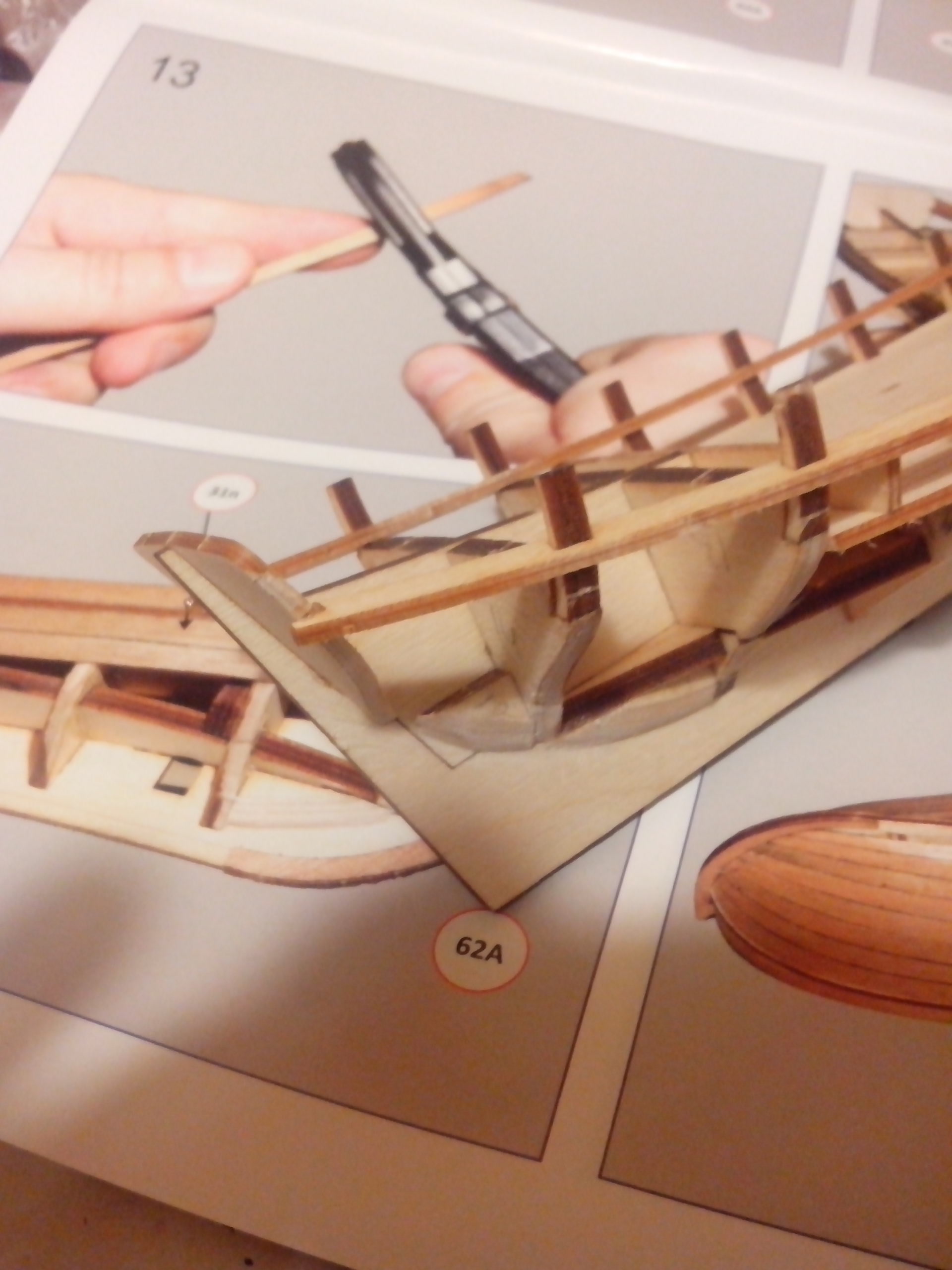

Скелет собирается легко и просто

Малковка на месте обязательна!

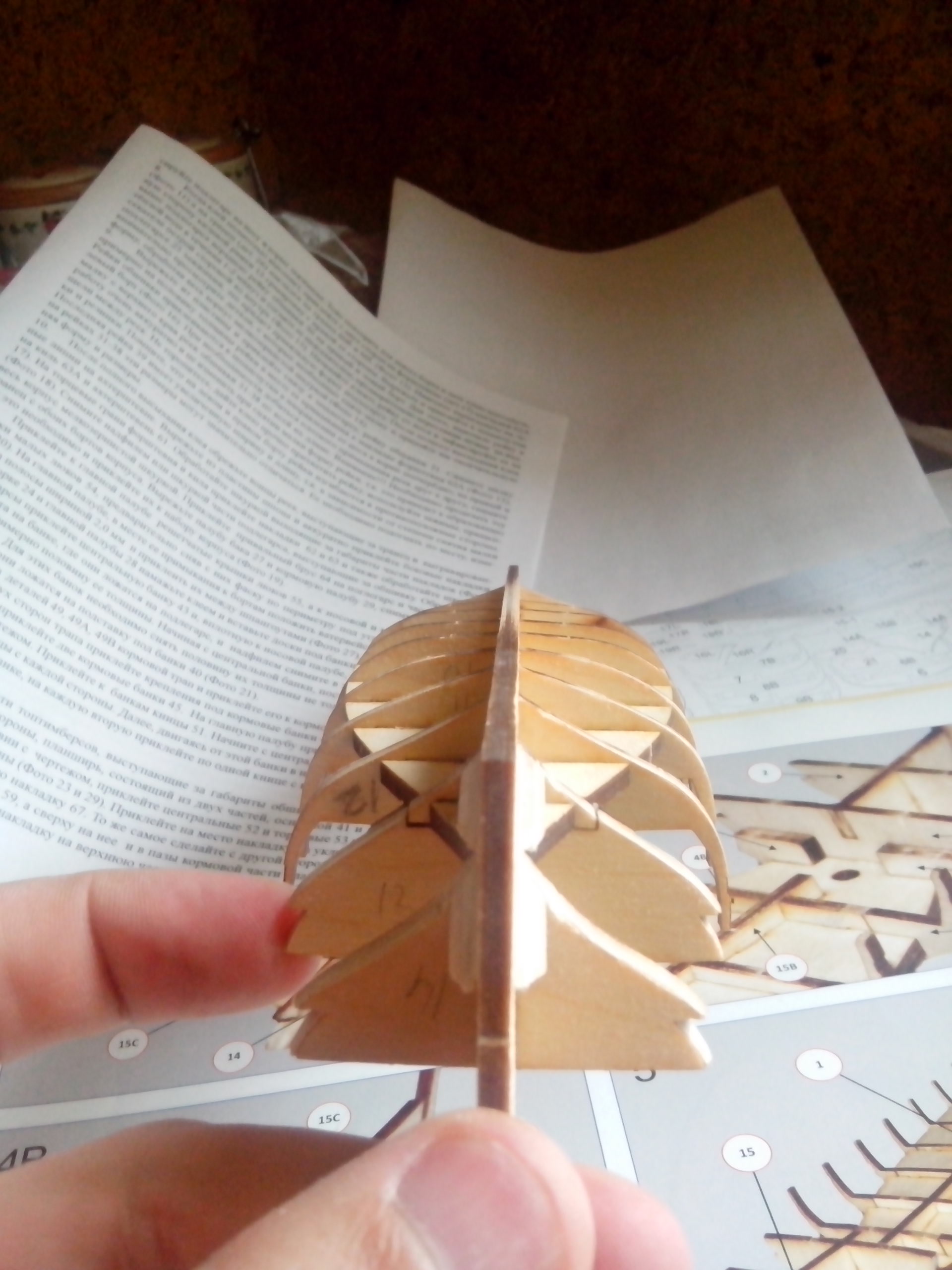

Конструкция и впрям самовыравнивающаяся, как и на боте, хотя тут она не такая железобетонная.

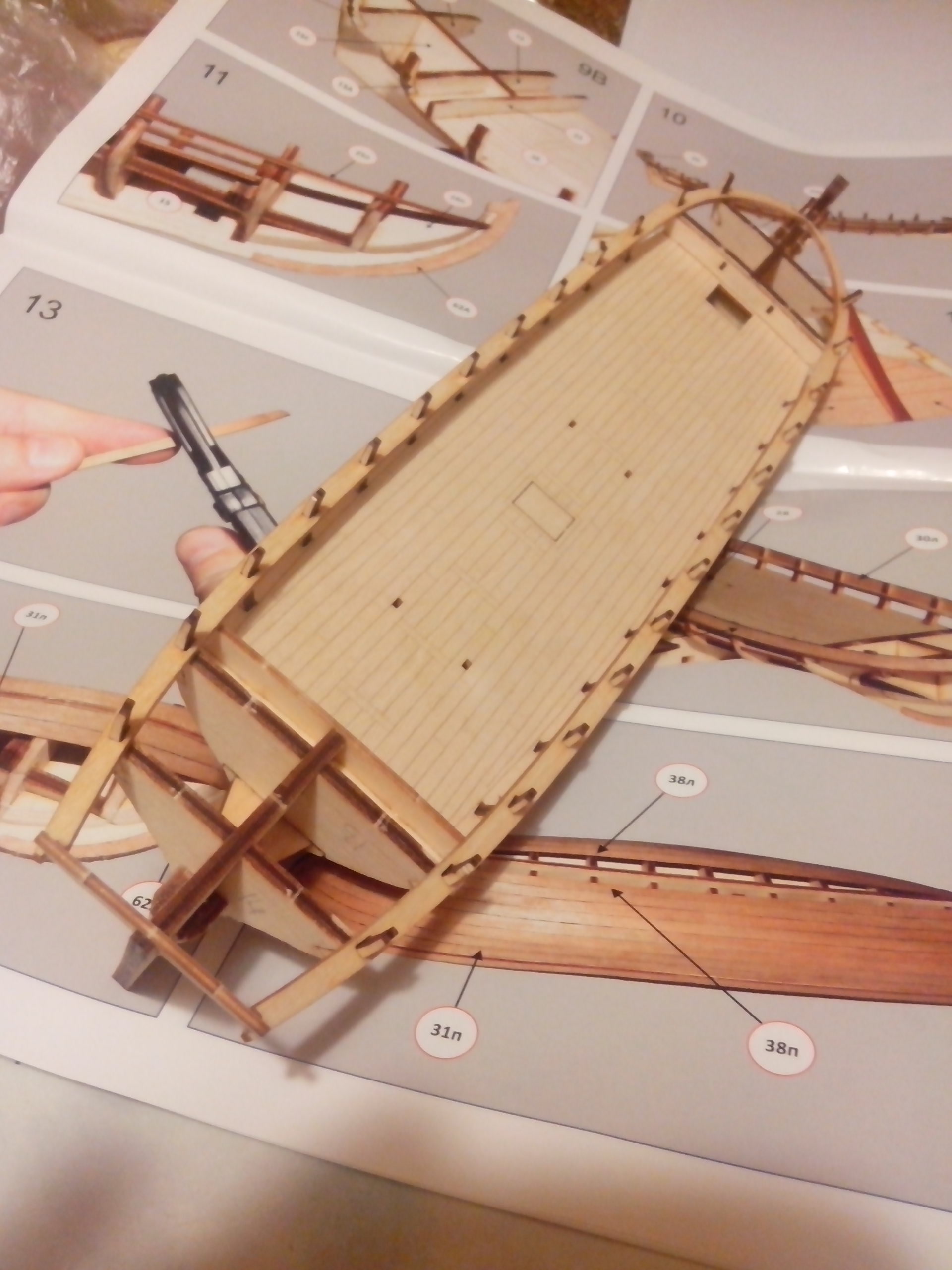

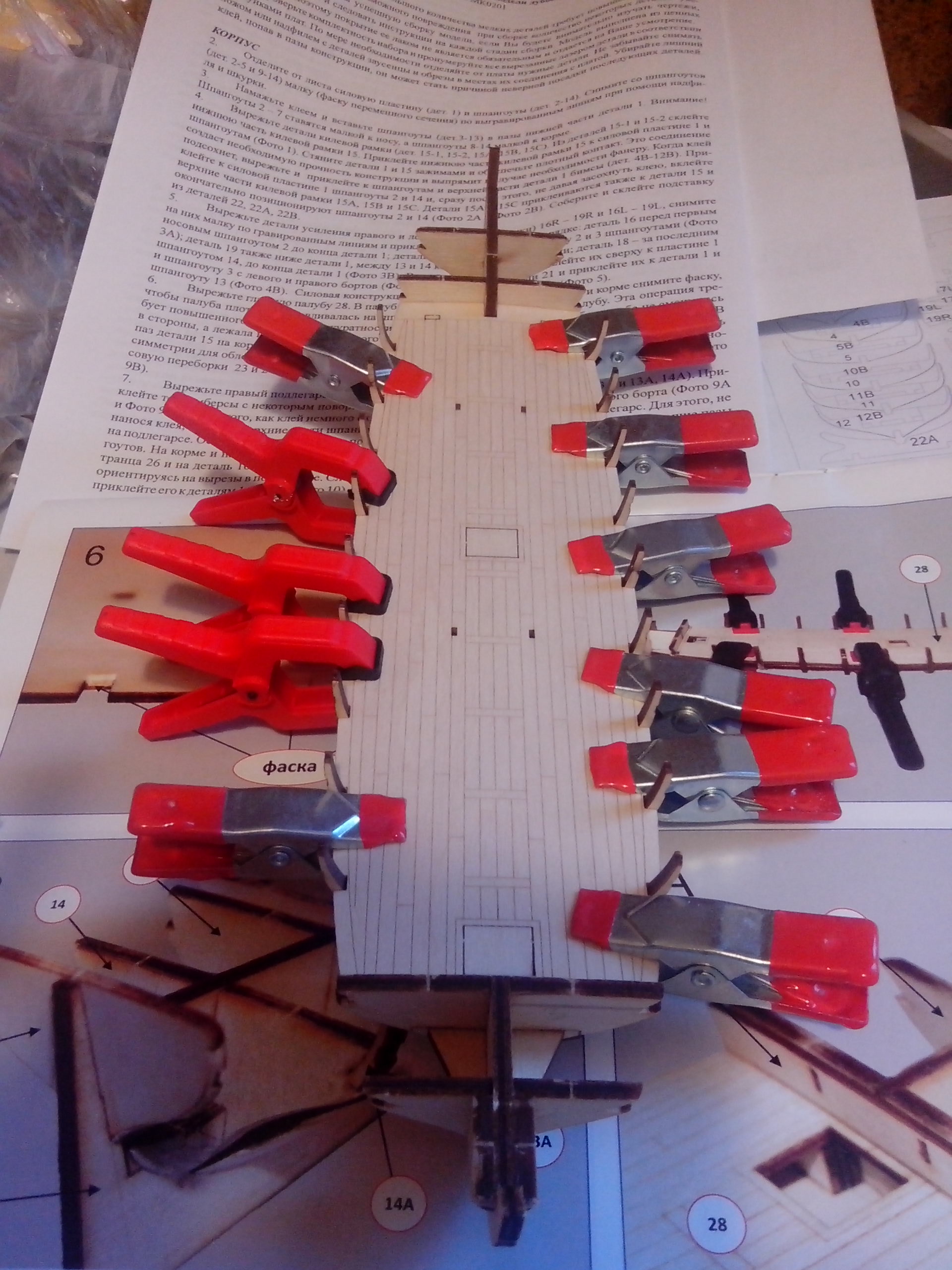

На палубу идёт фанера, как следствие она любит при шлифовке лохматиться (

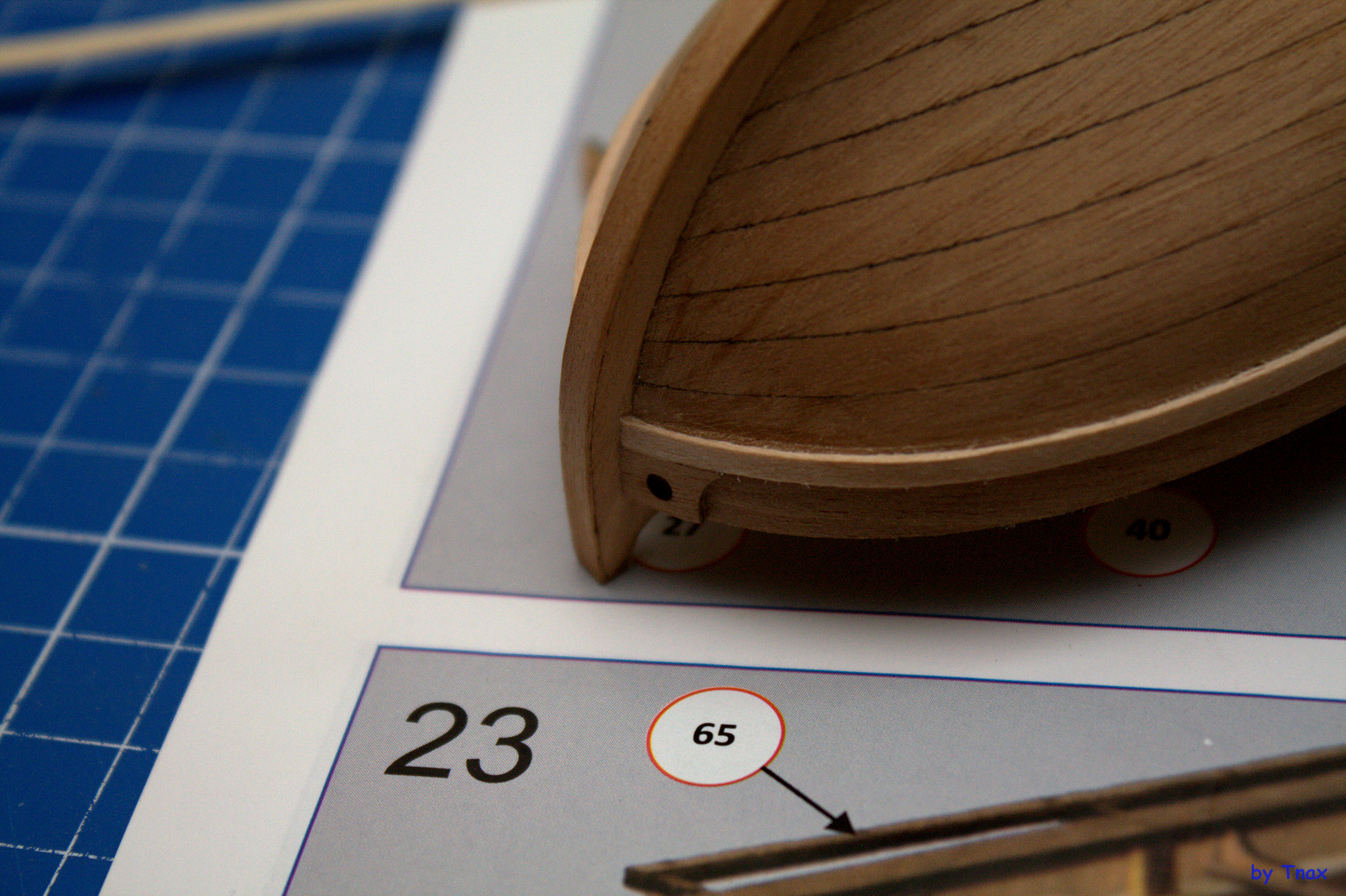

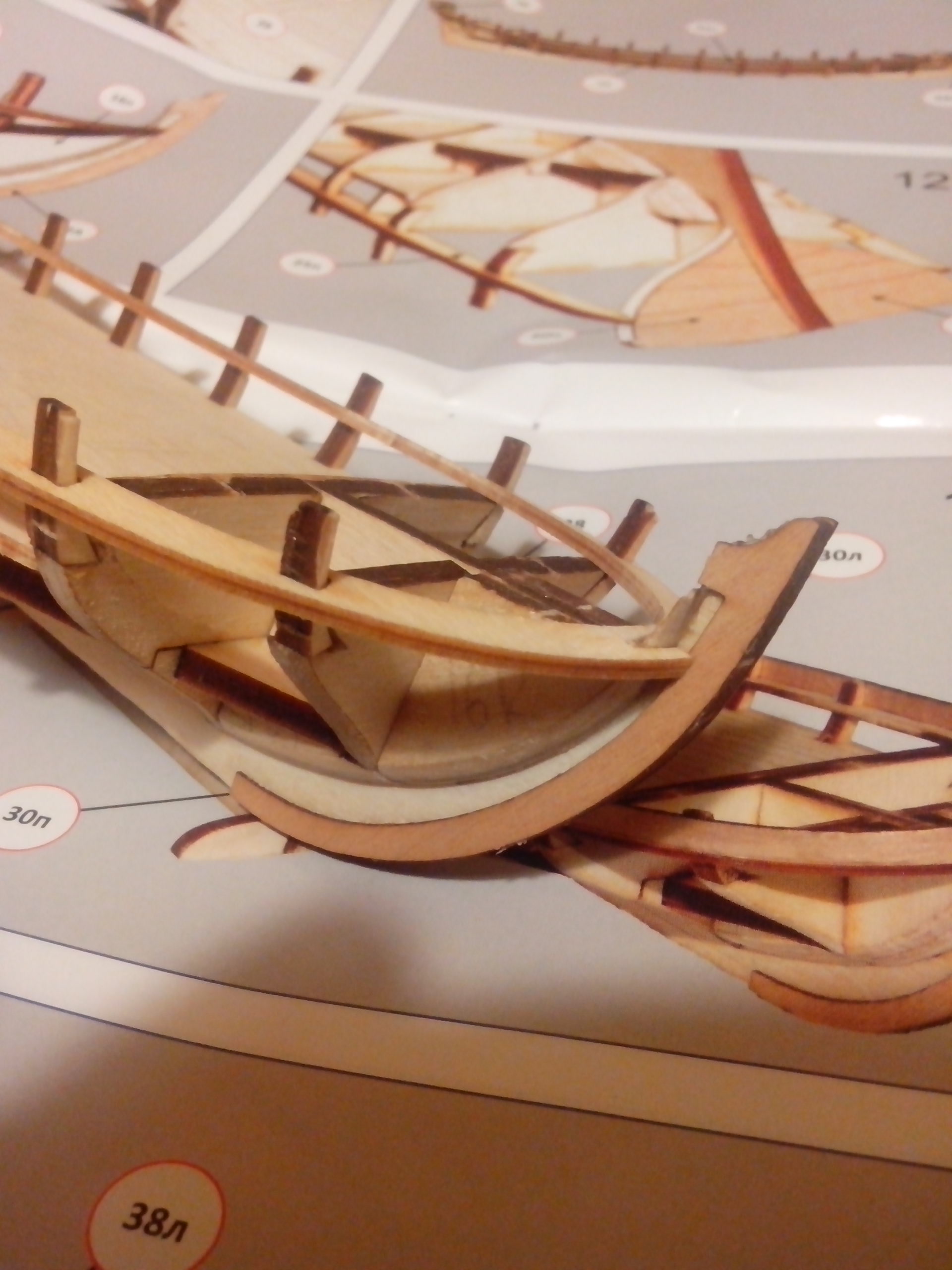

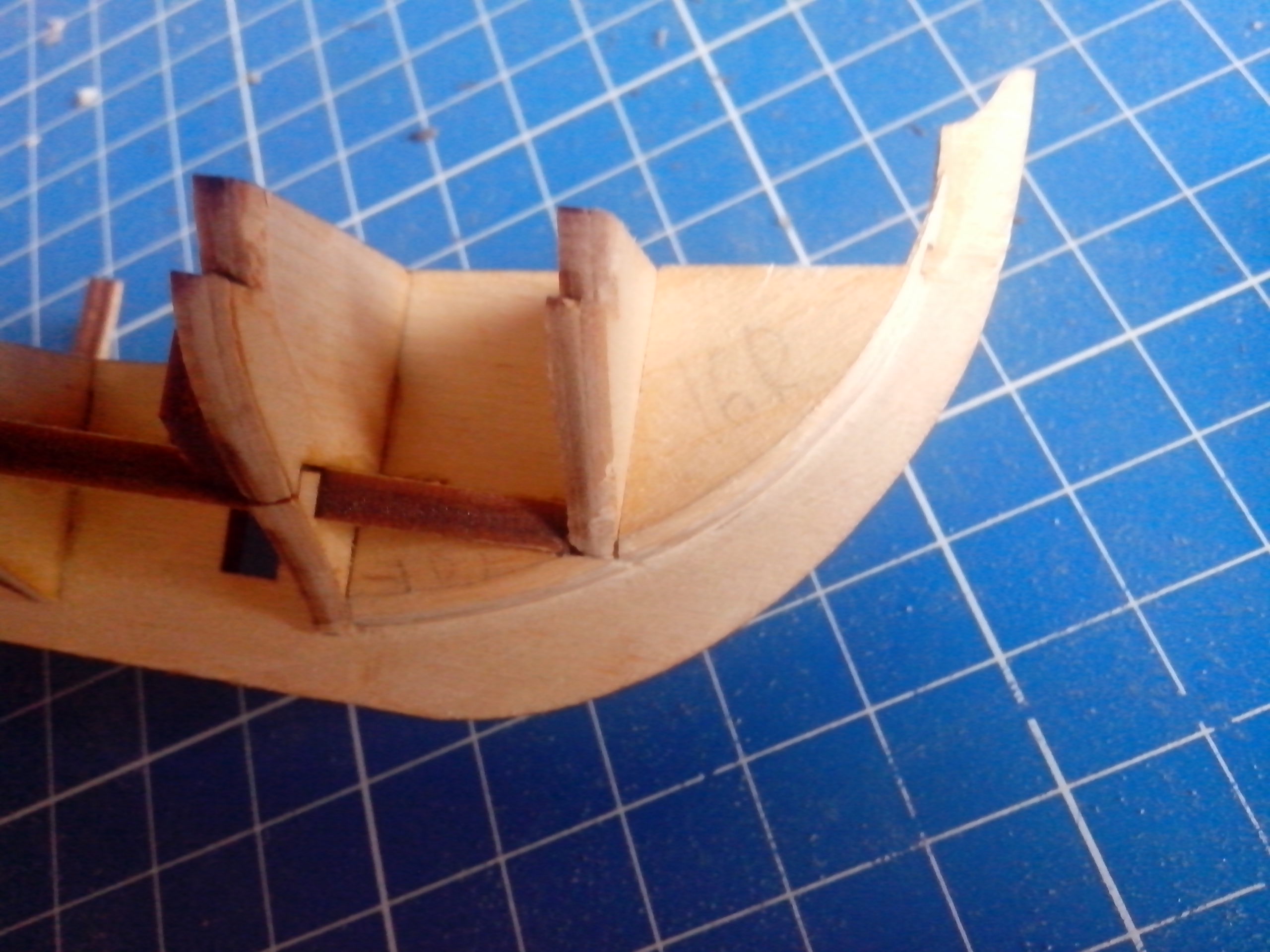

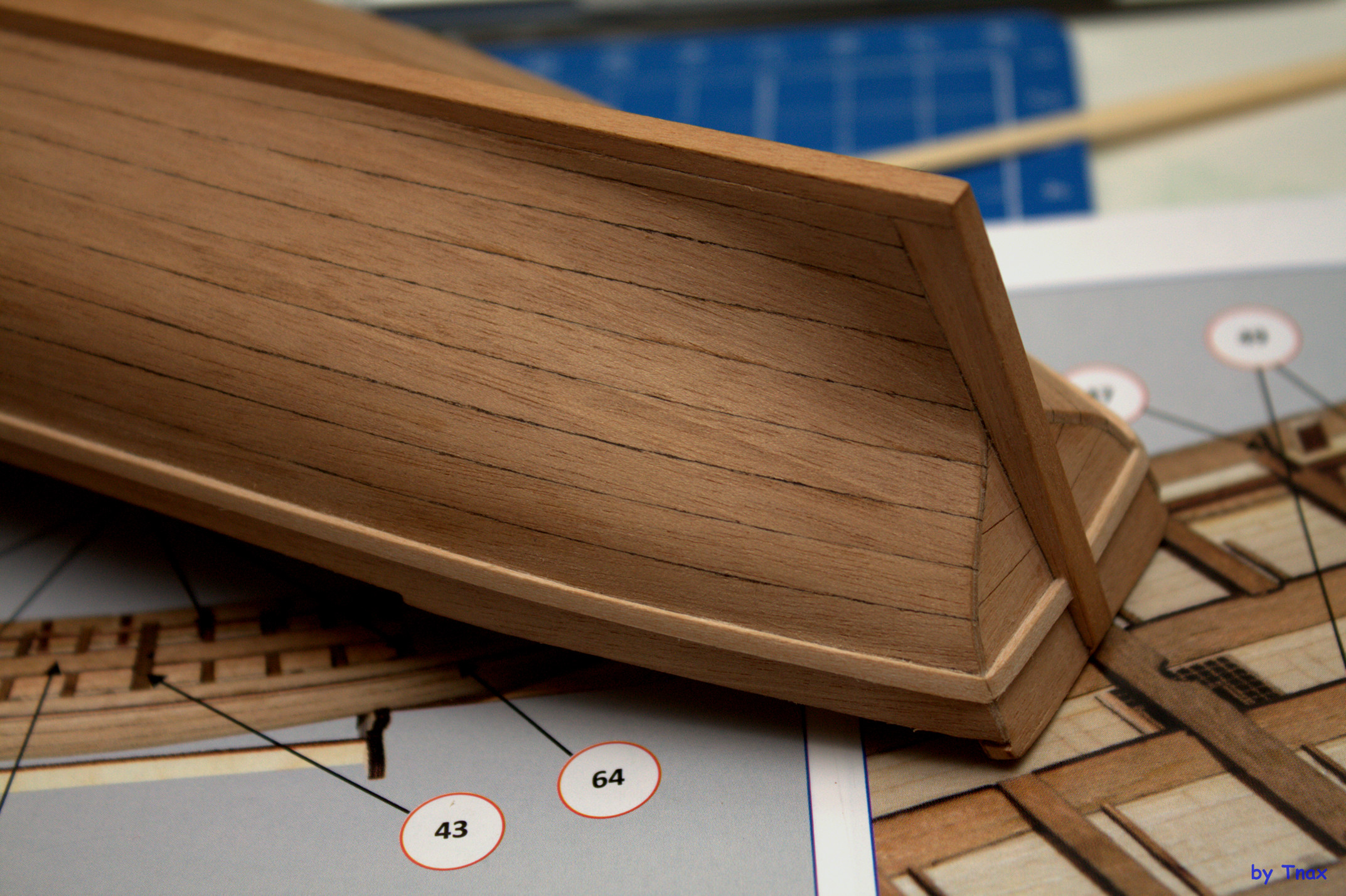

При приклейке транца нужно его правильно выставить, гуляние подлегарсов могут перекосить слегка его.

Хорошо видна не параллельность плоскости подлегарса скелету в корме - потом это мне аукнулось

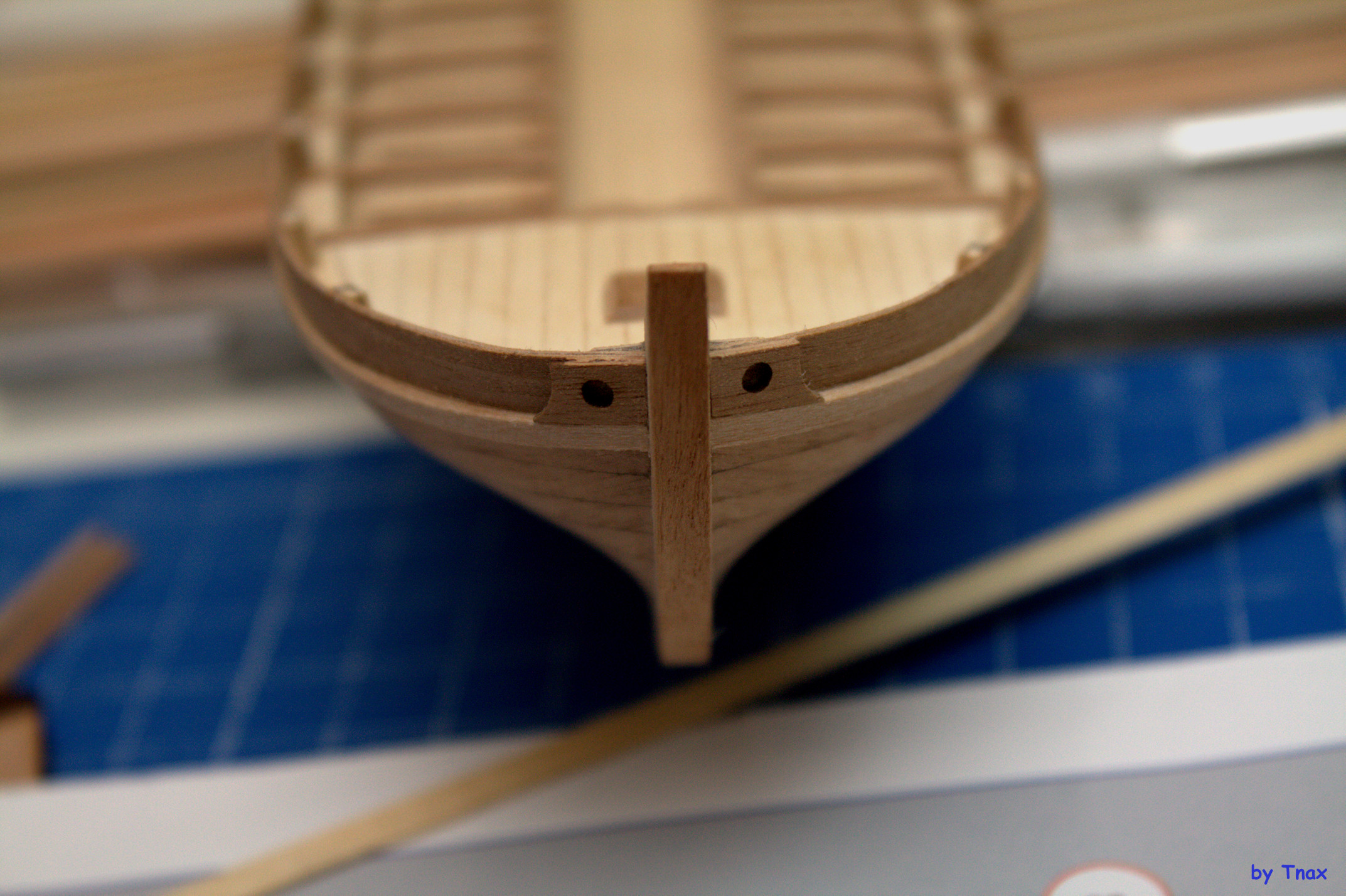

И в носу.
Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог
Аватара пользователя
Tnax

Сообщения: 3814
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 143 раз.
Поблагодарили: 269 раз.

Re: Строим дуббель-шлюпку

Сообщение Tnax » Ср янв 01, 2014 22:31

продолжим...

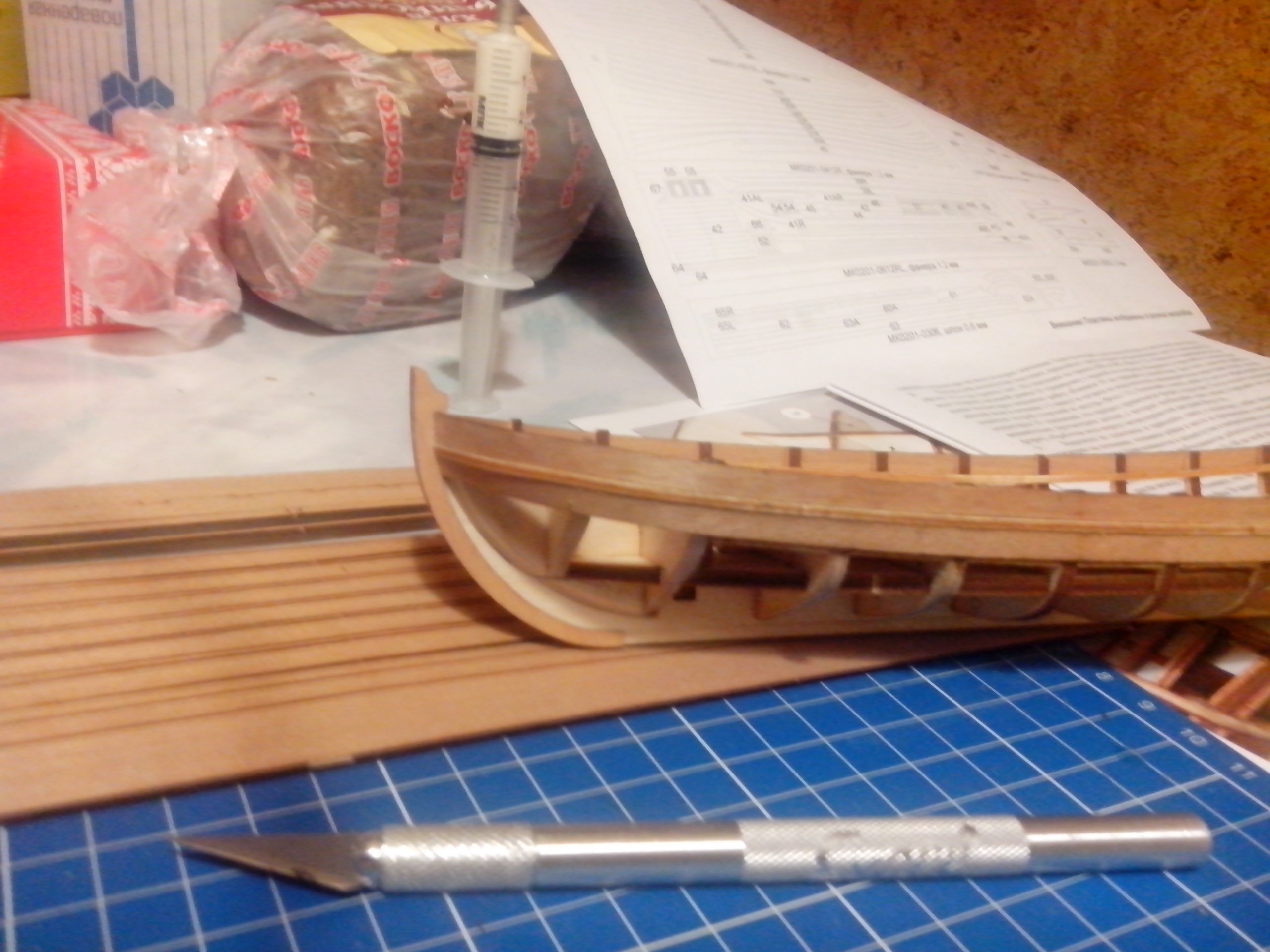

Хорошо видны пазы в шпангоутах, в рамках которых подлегарс может гулять вверх-вниз

Я старался позиционировать по верхушкам шпангоутов верхнюю рейку


Изначально планировал собирать "вот как есть, ничего не буду переделывать", но со временем сломался.
Было переделано:

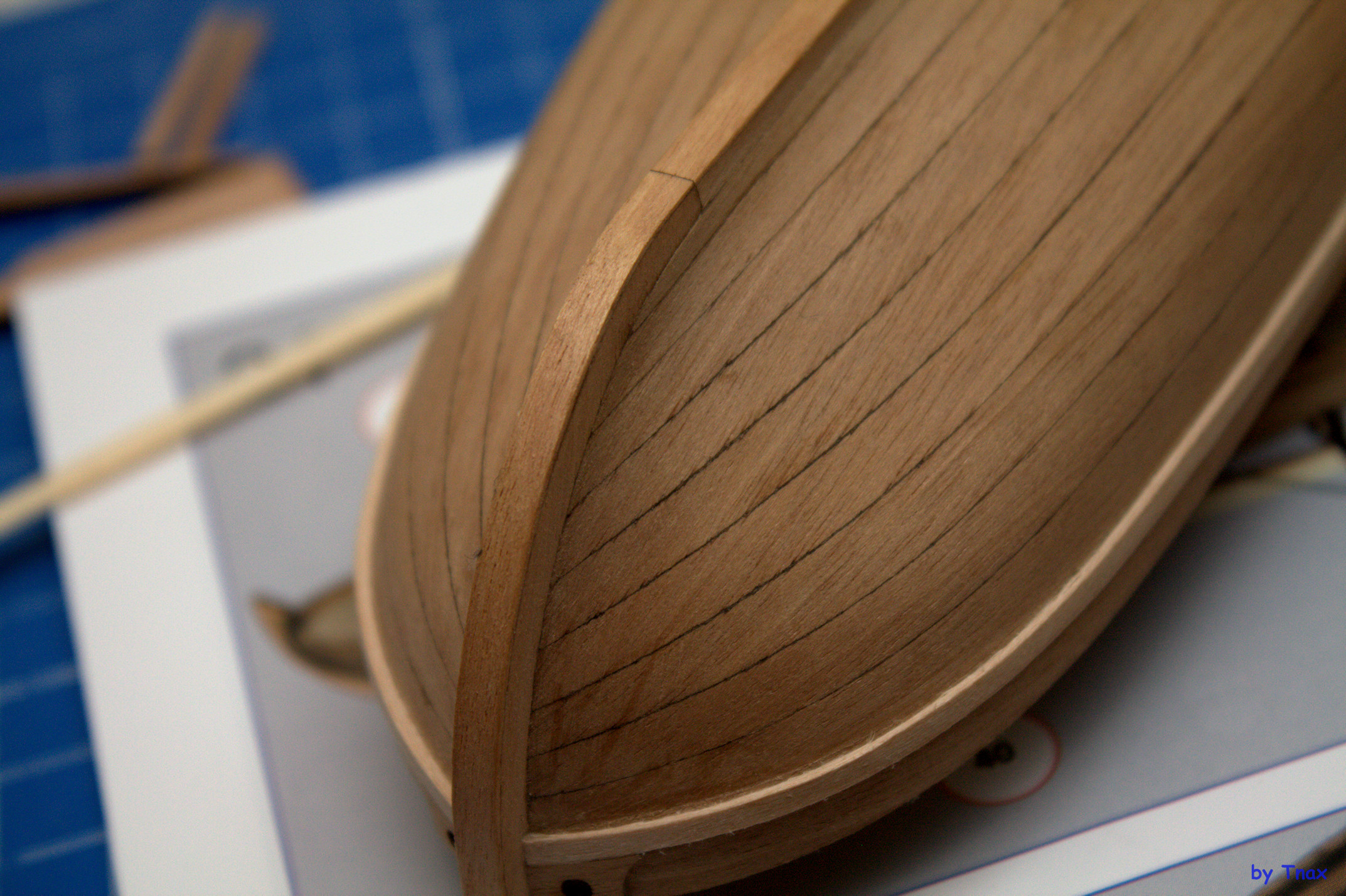

- привальный брус сделал свой, т.к. комплектный узковат вышел. Причём обидно, буквально на 1мм дали бы толще и вышло нормально. Ибо по инструкции нужно после обшивки сошлифовать фанерку подлегарса снаружи и наклеить шпоновую деталь. Делал из липовой рейки, заодно вышло очень в цвет с внутряшкой. По сути модель получается цвуцветной по дереву
- заклеил напрочь всё фанерное внутри березовым шпоном (от баркасика Victory): шпангоуты, подлегарс.

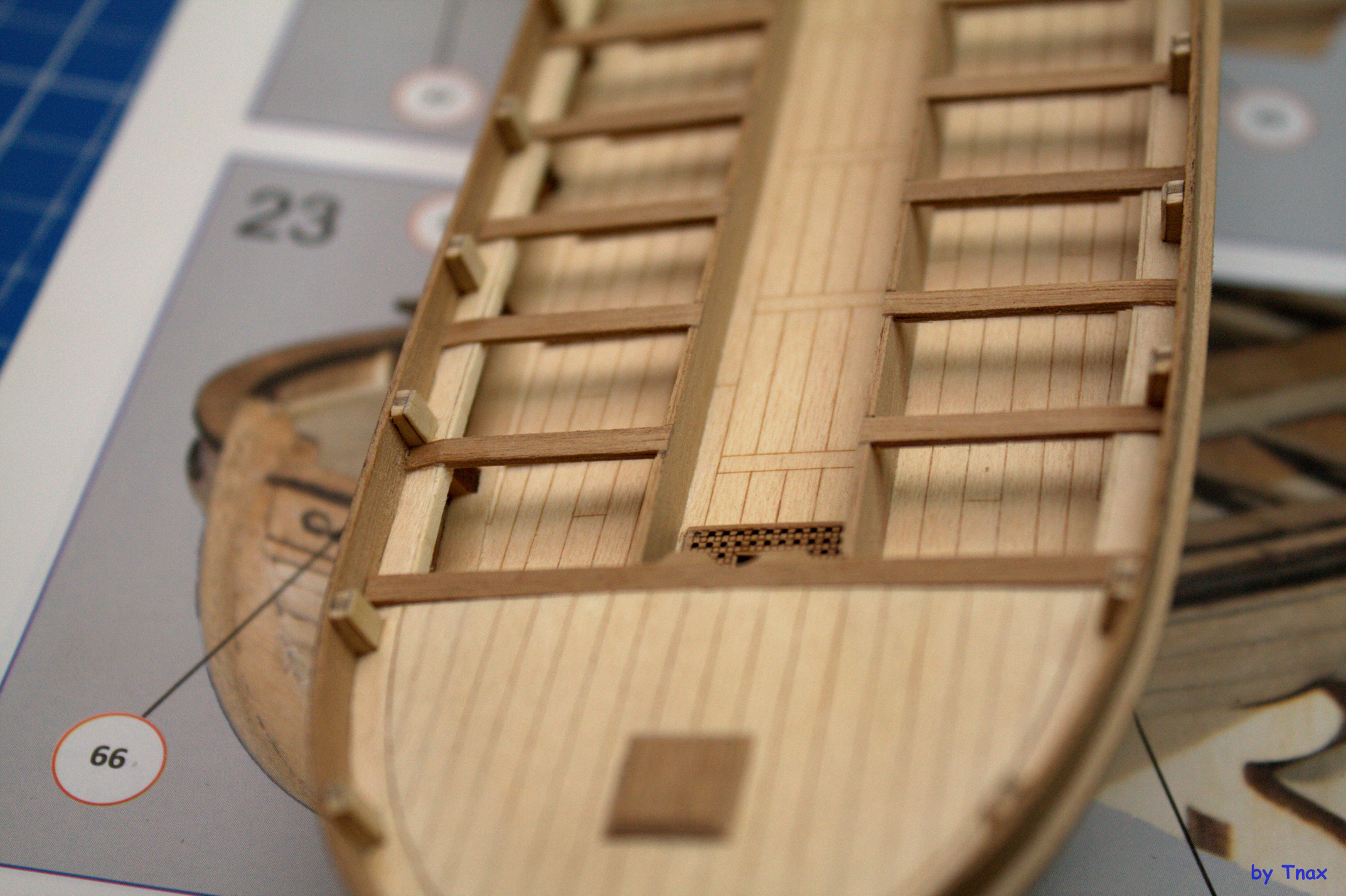

- из этого же шпона сделал везде ватервейсы. Ориентировался при этом на работу Галкина Сергея

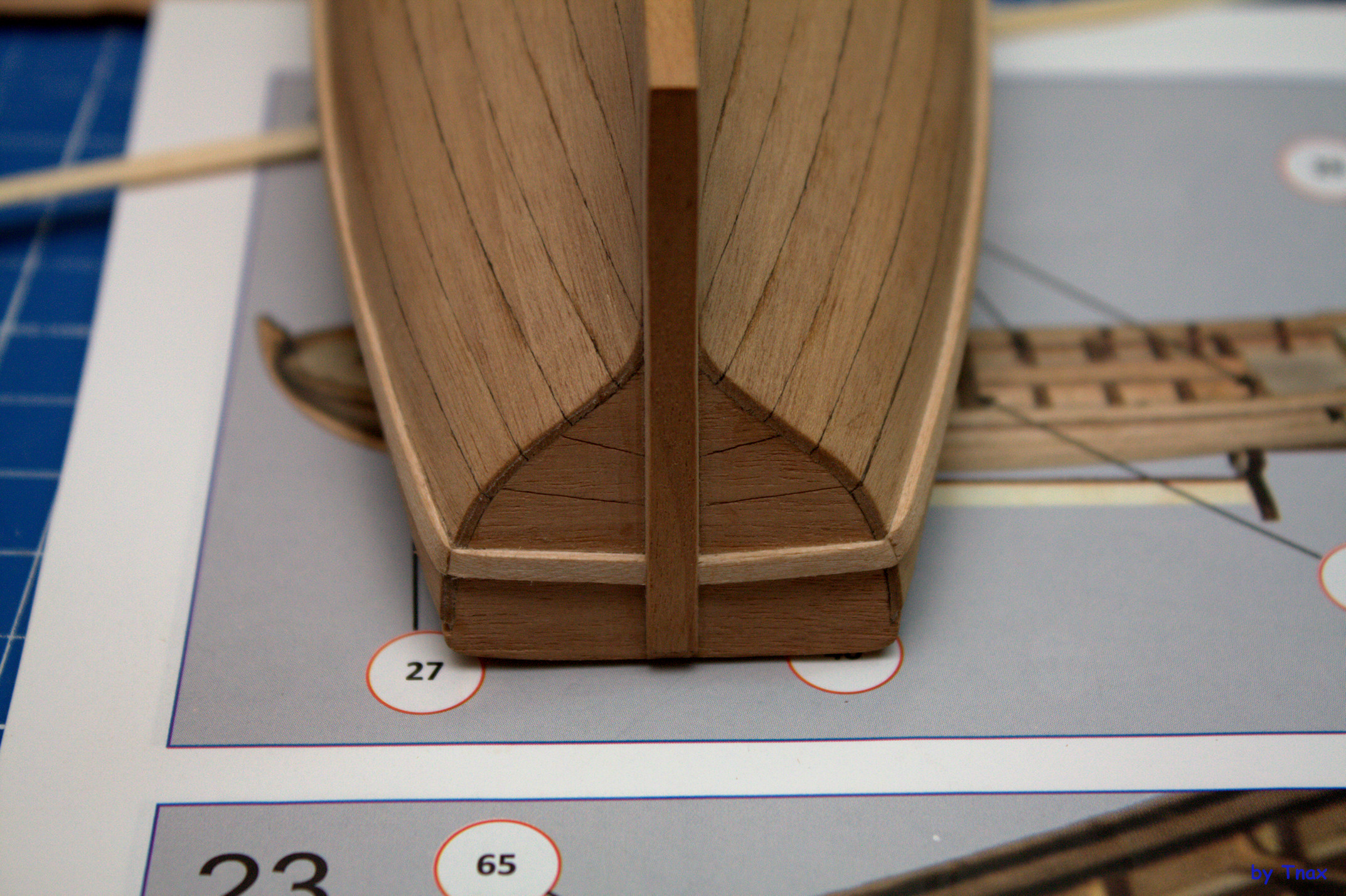

- заклеил внутреннюю часть транца остатками шпона
- заменил штатные блоки меланиевскими из груши

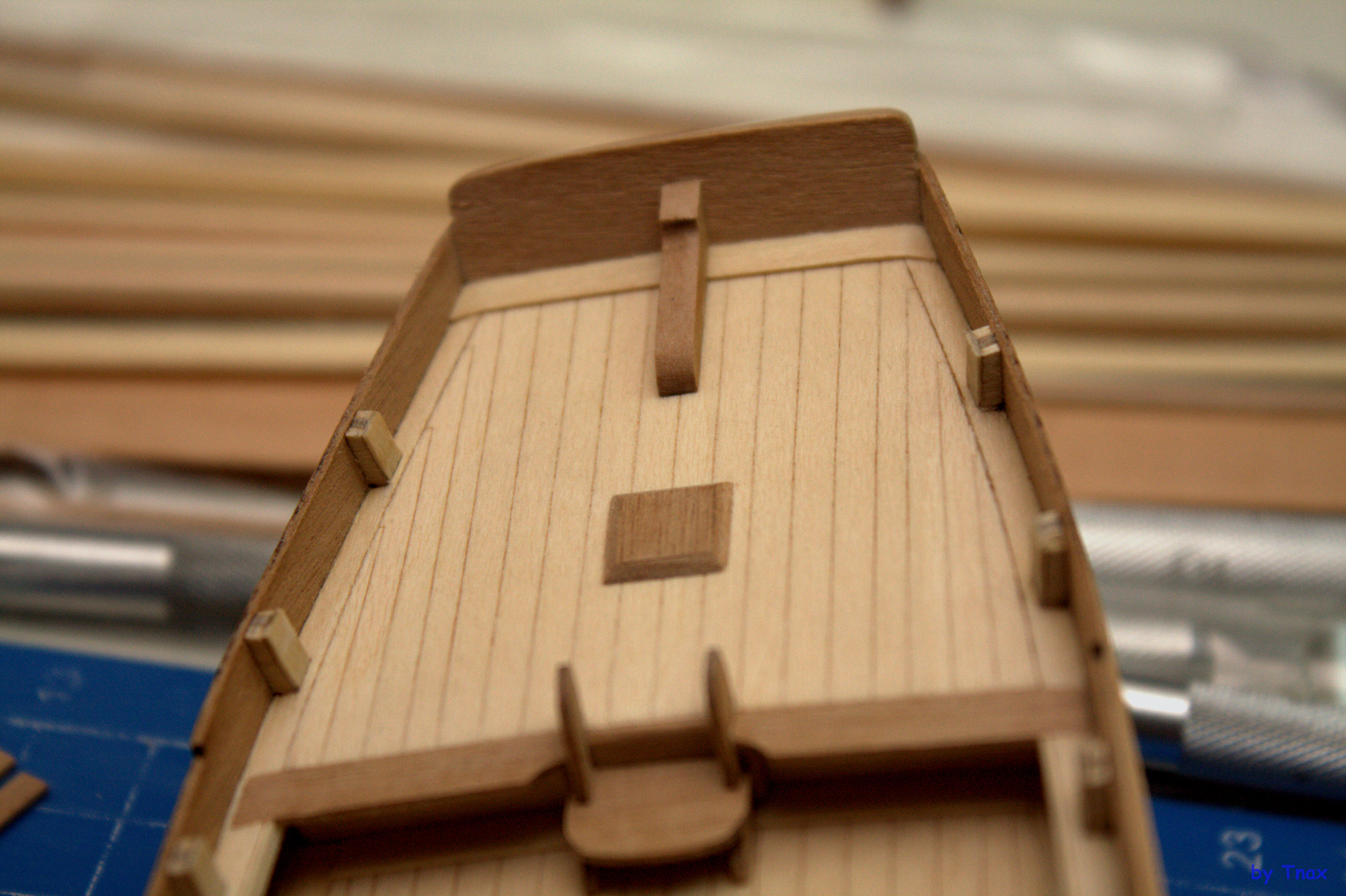

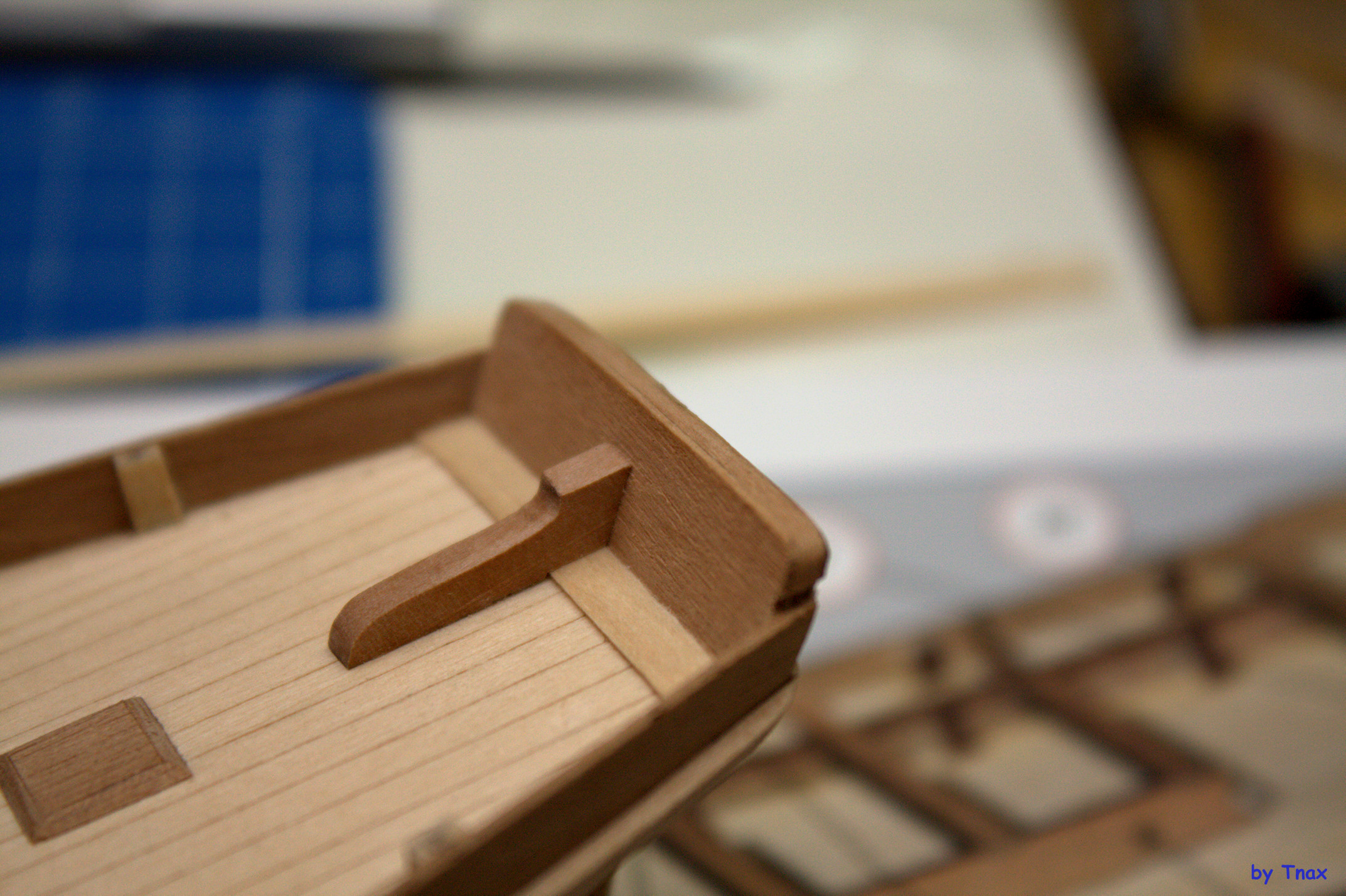

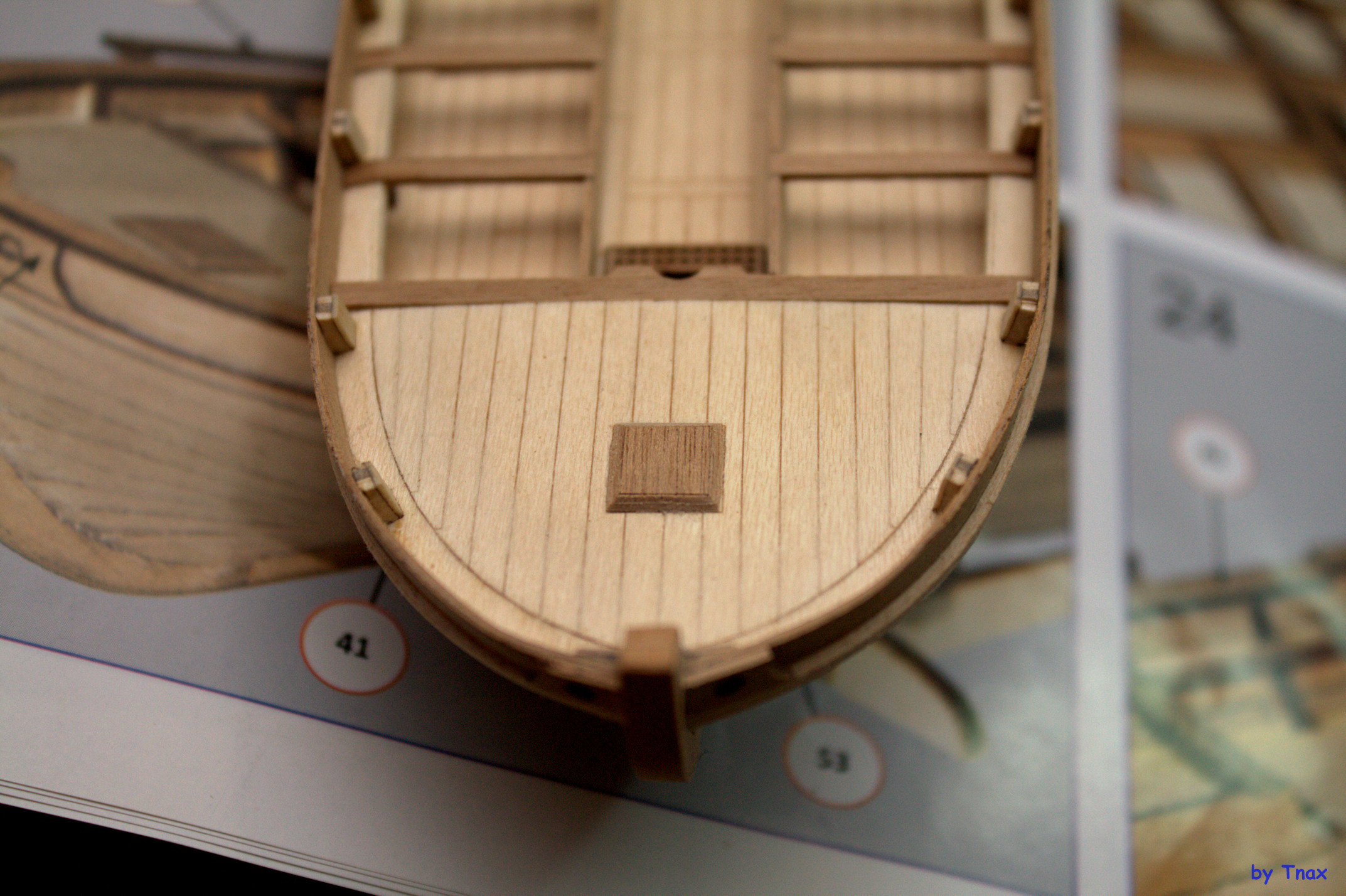

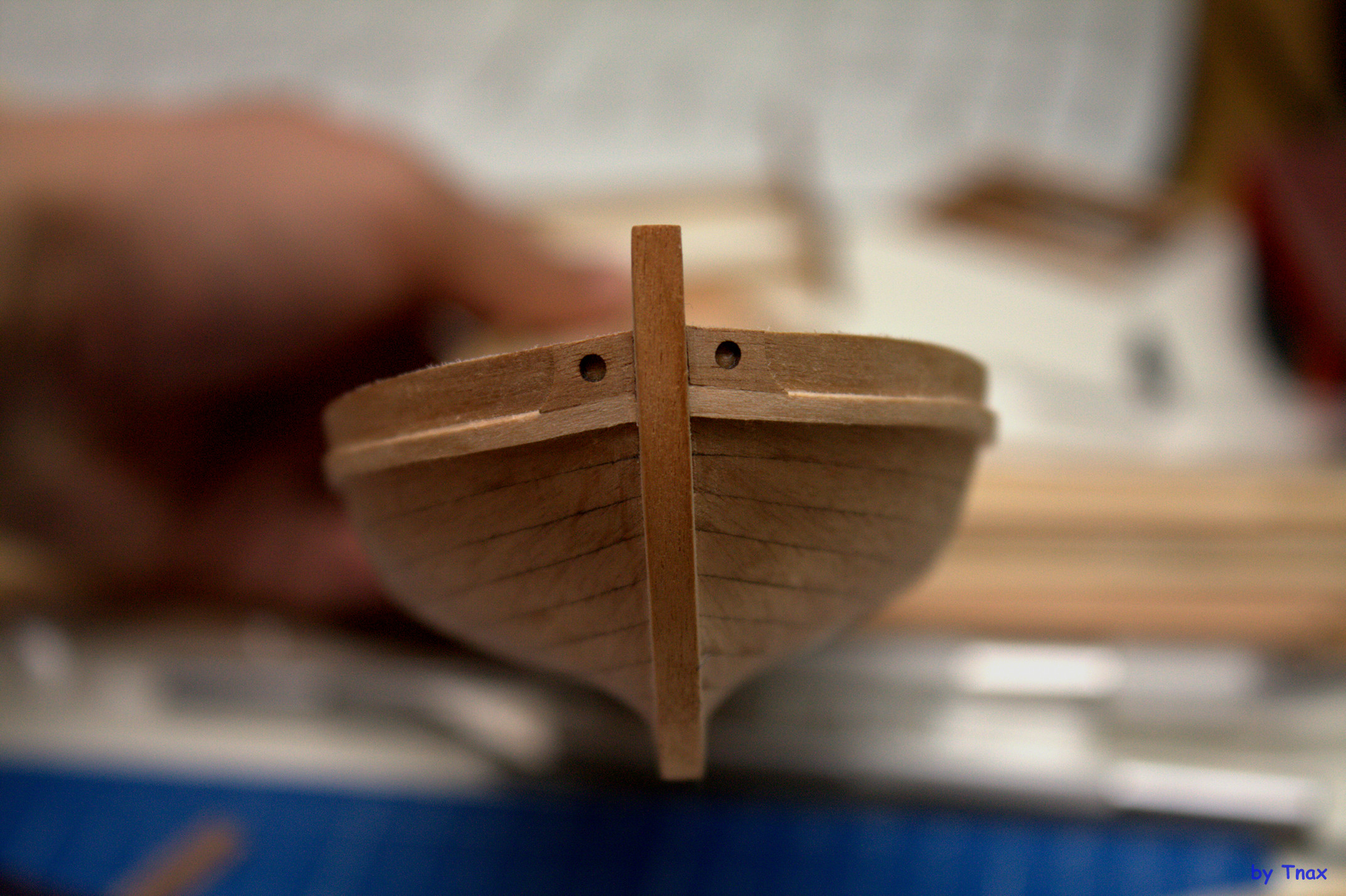

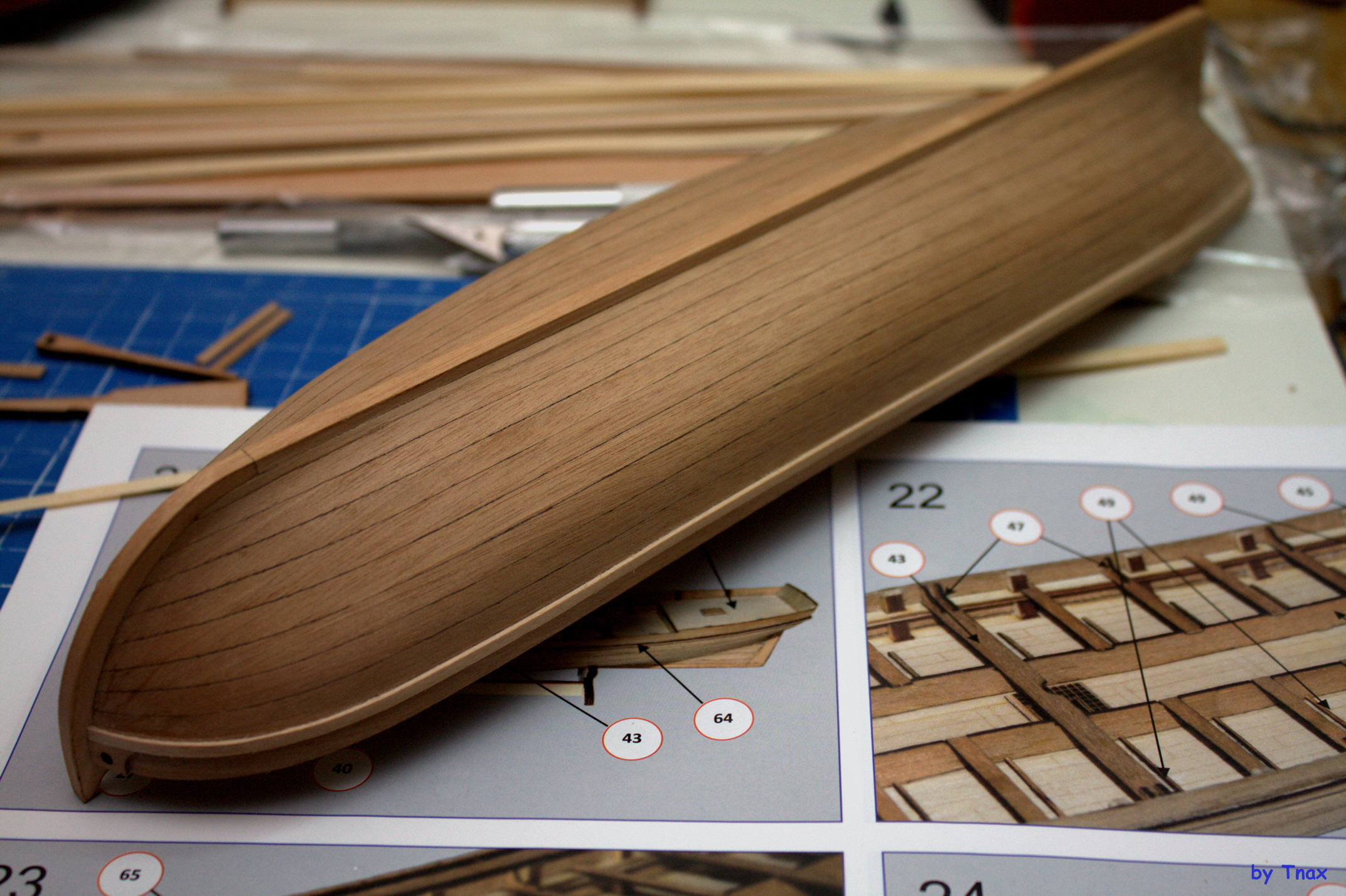

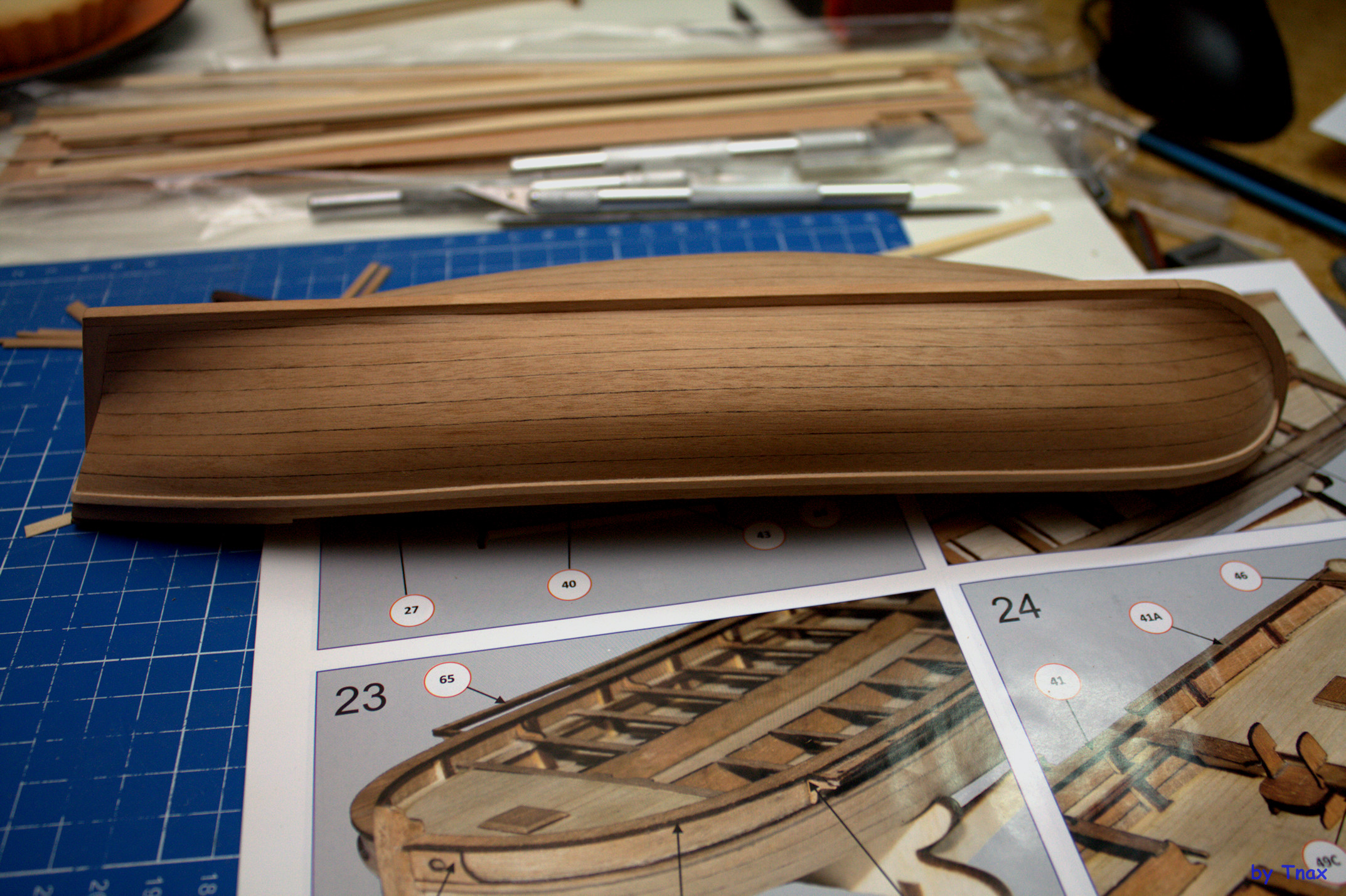

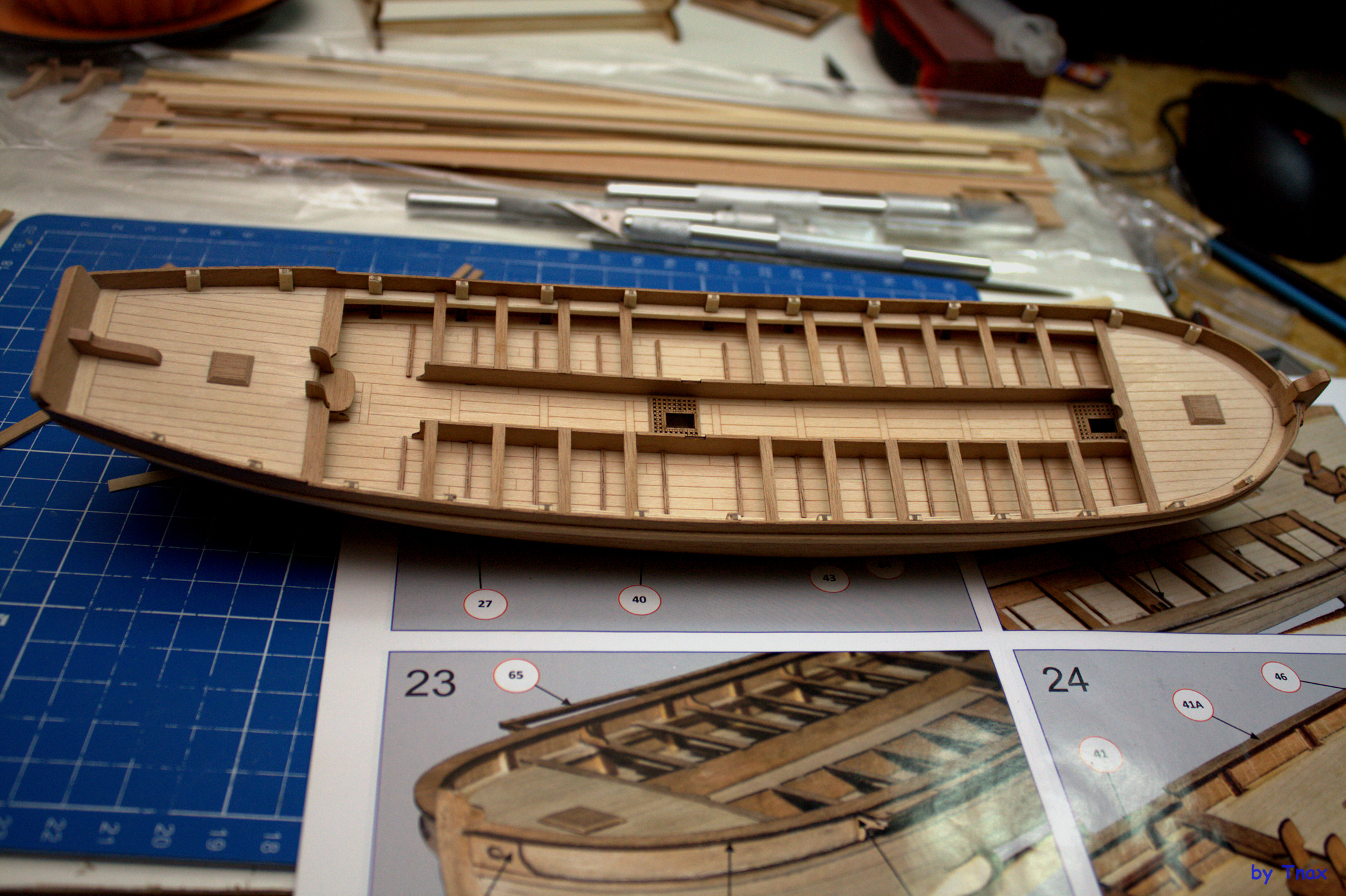

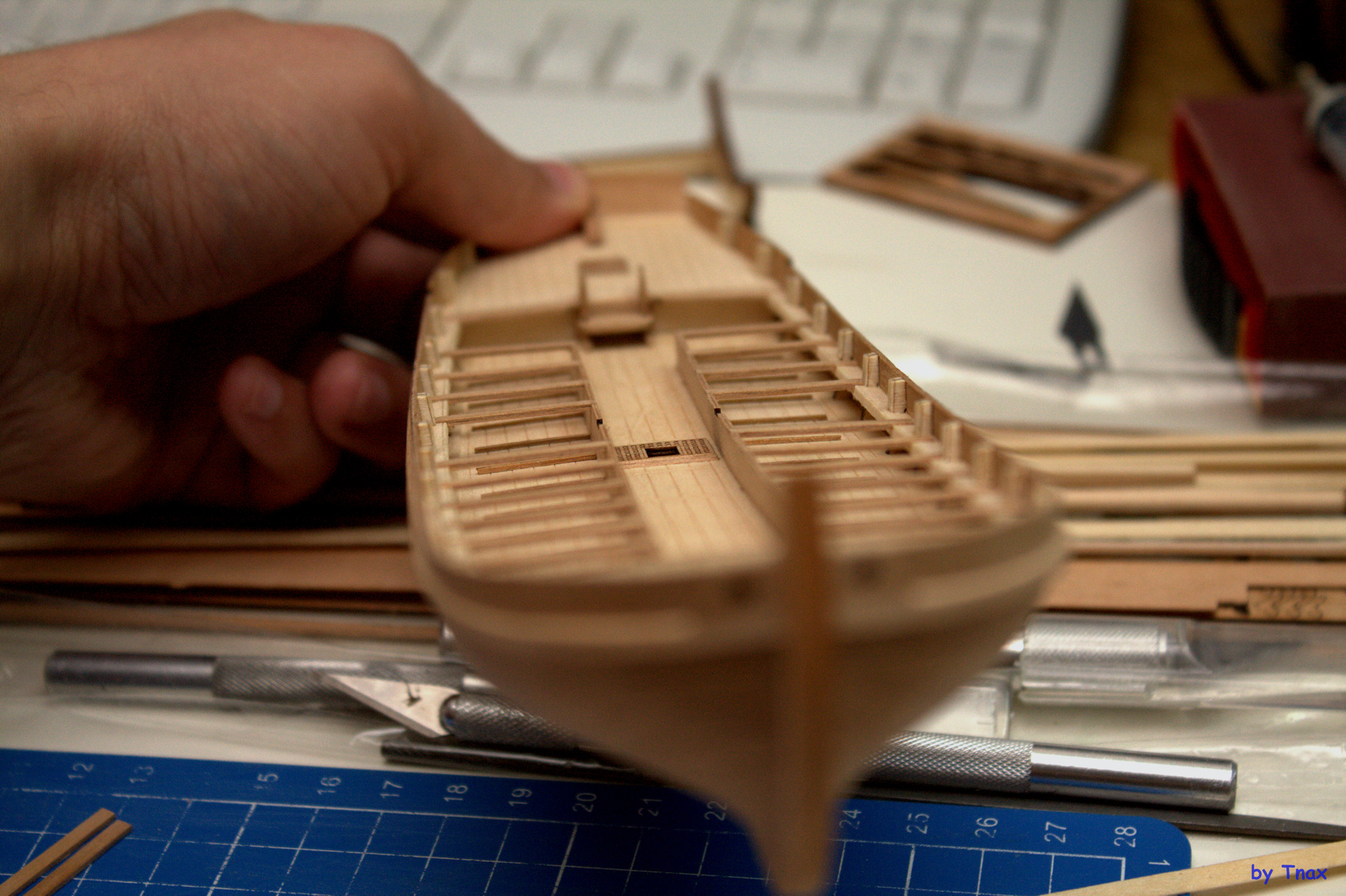

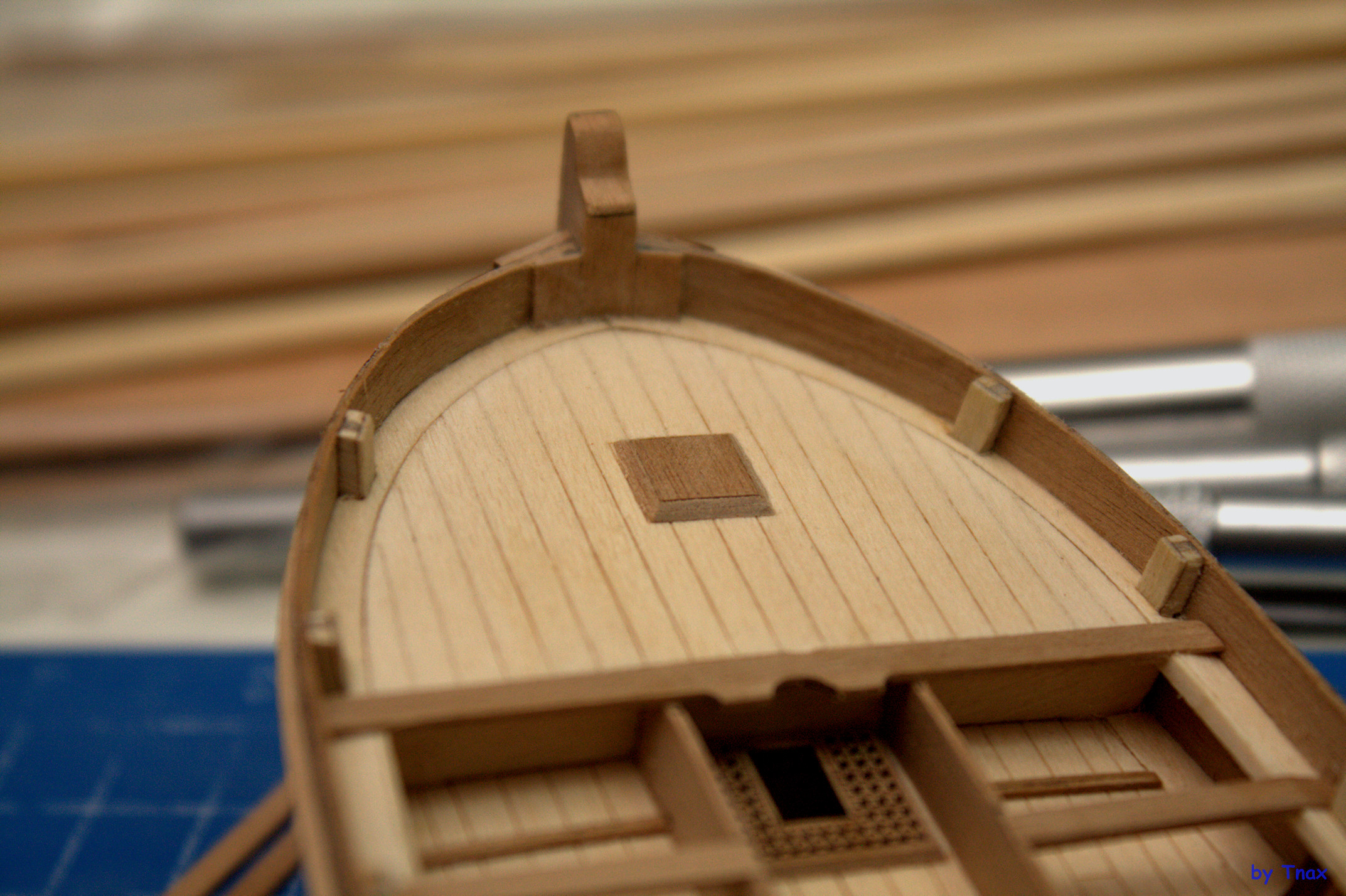

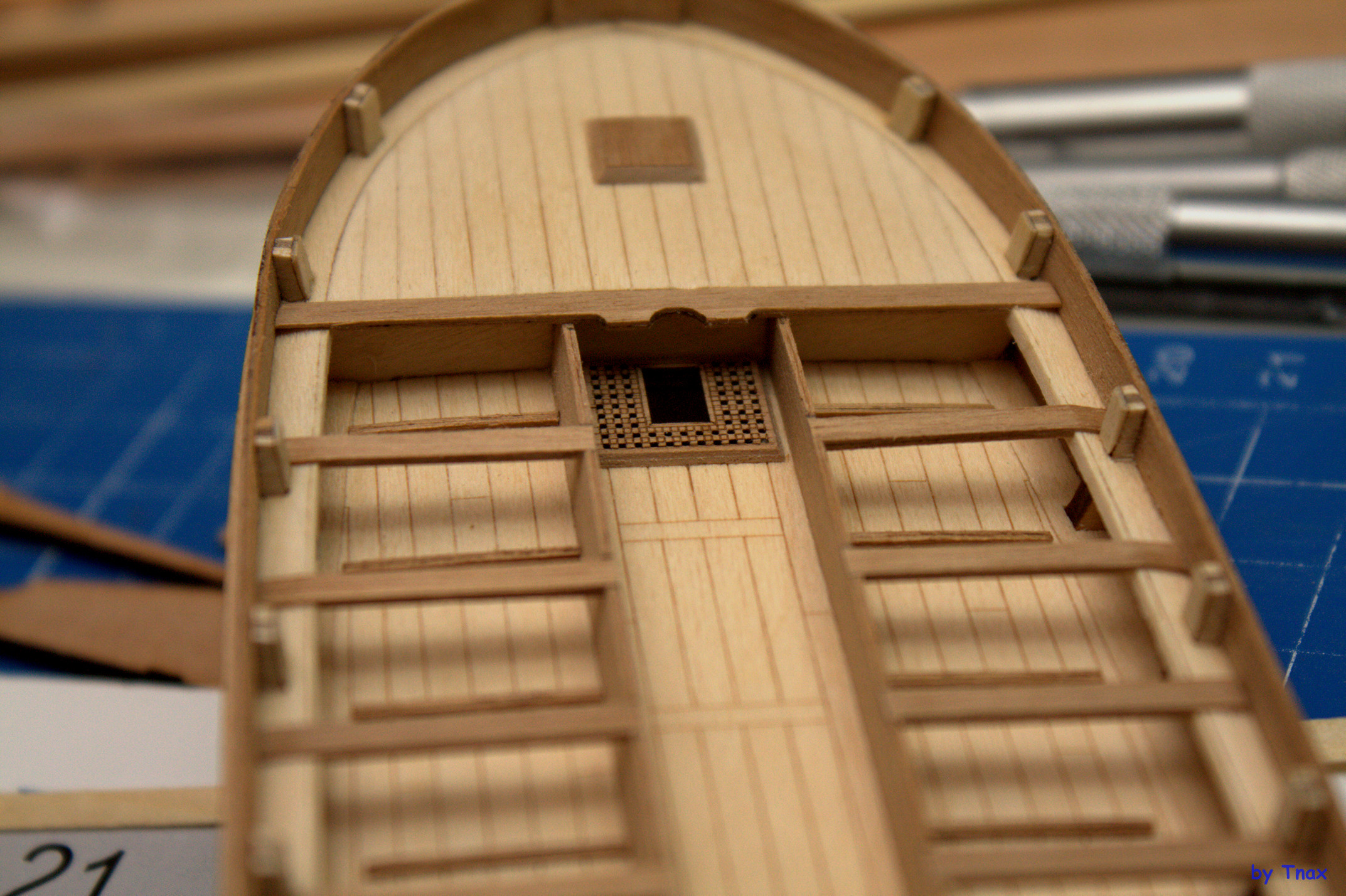

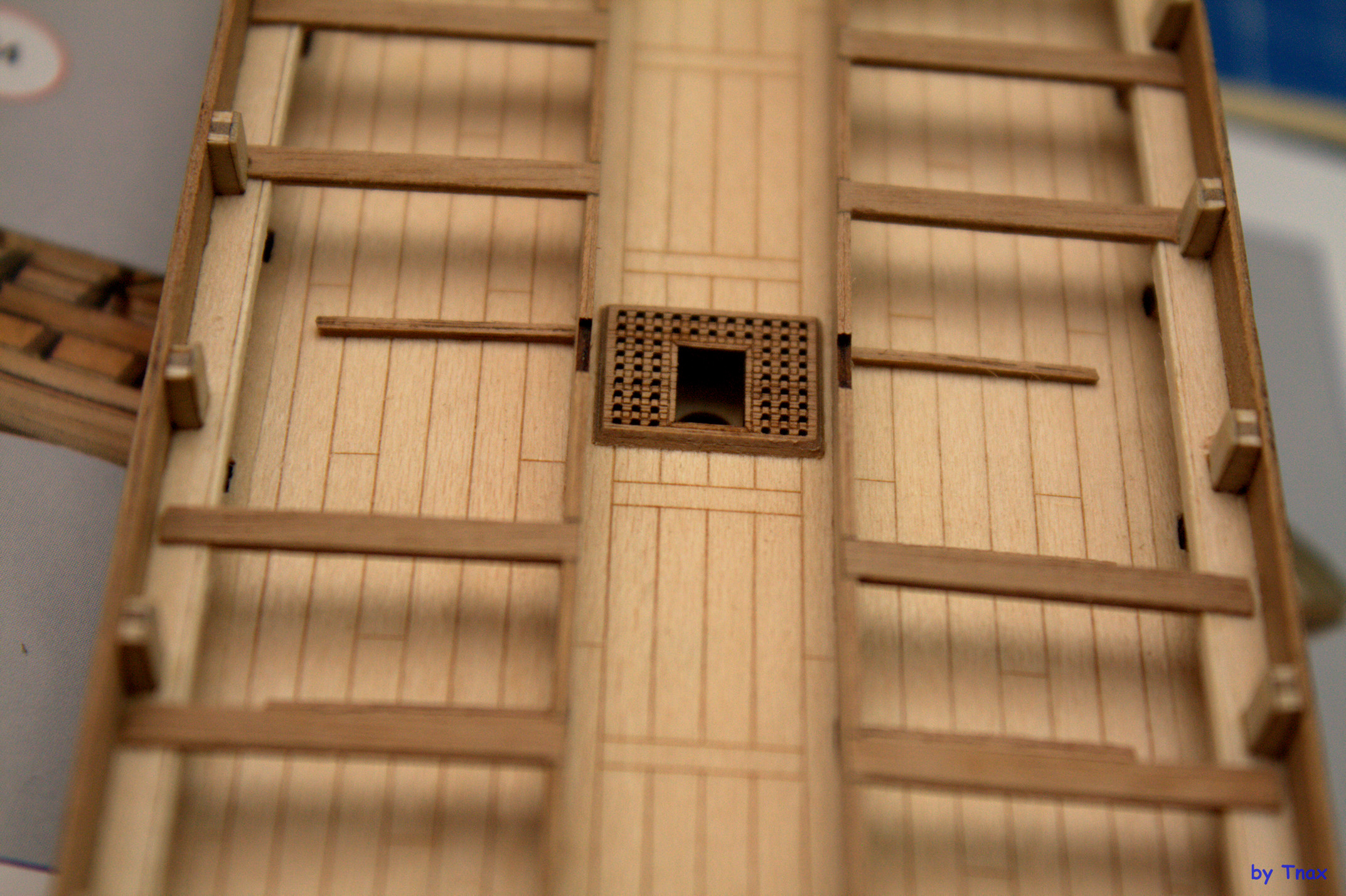

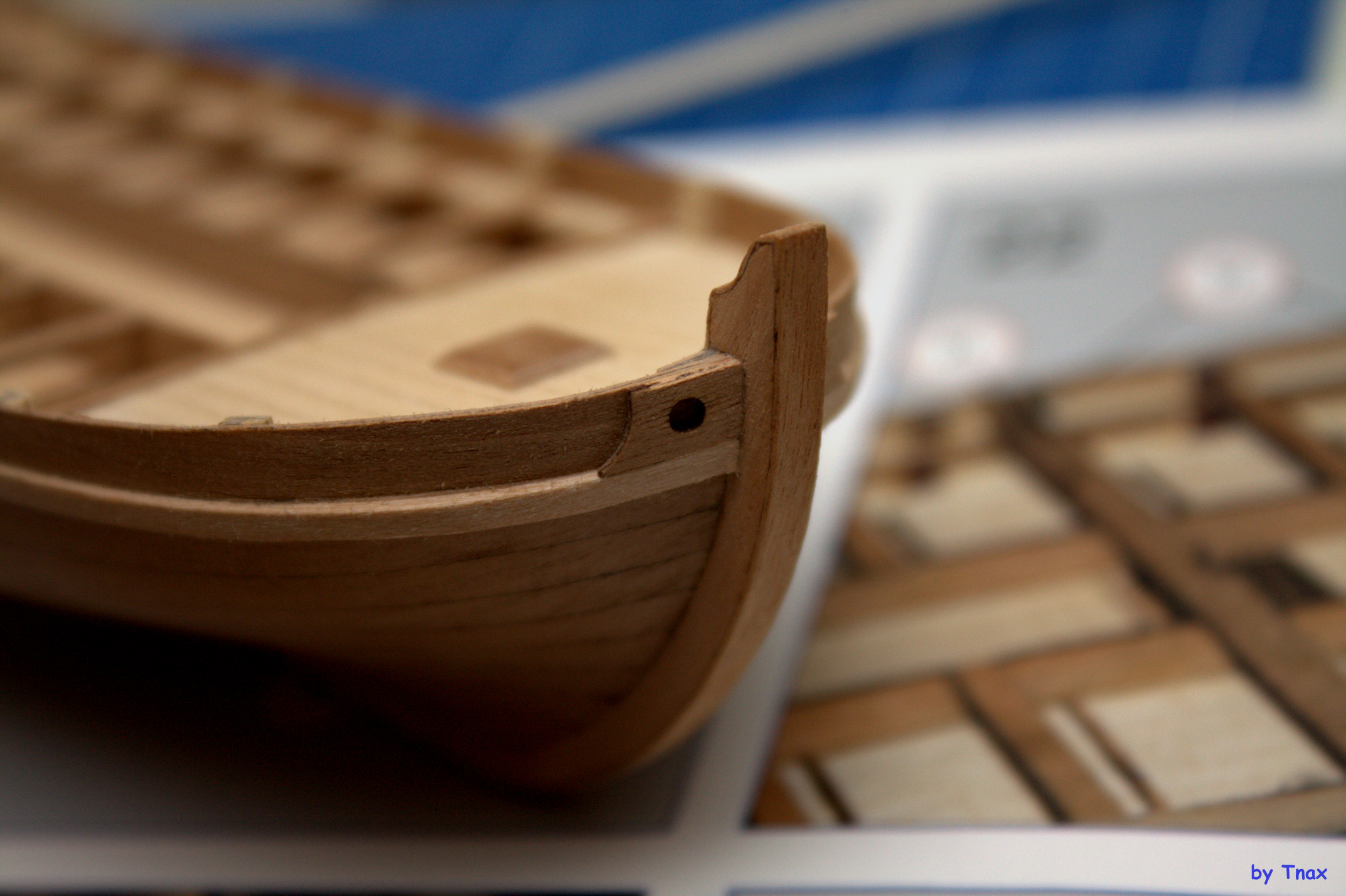

Что имеем сейчас:







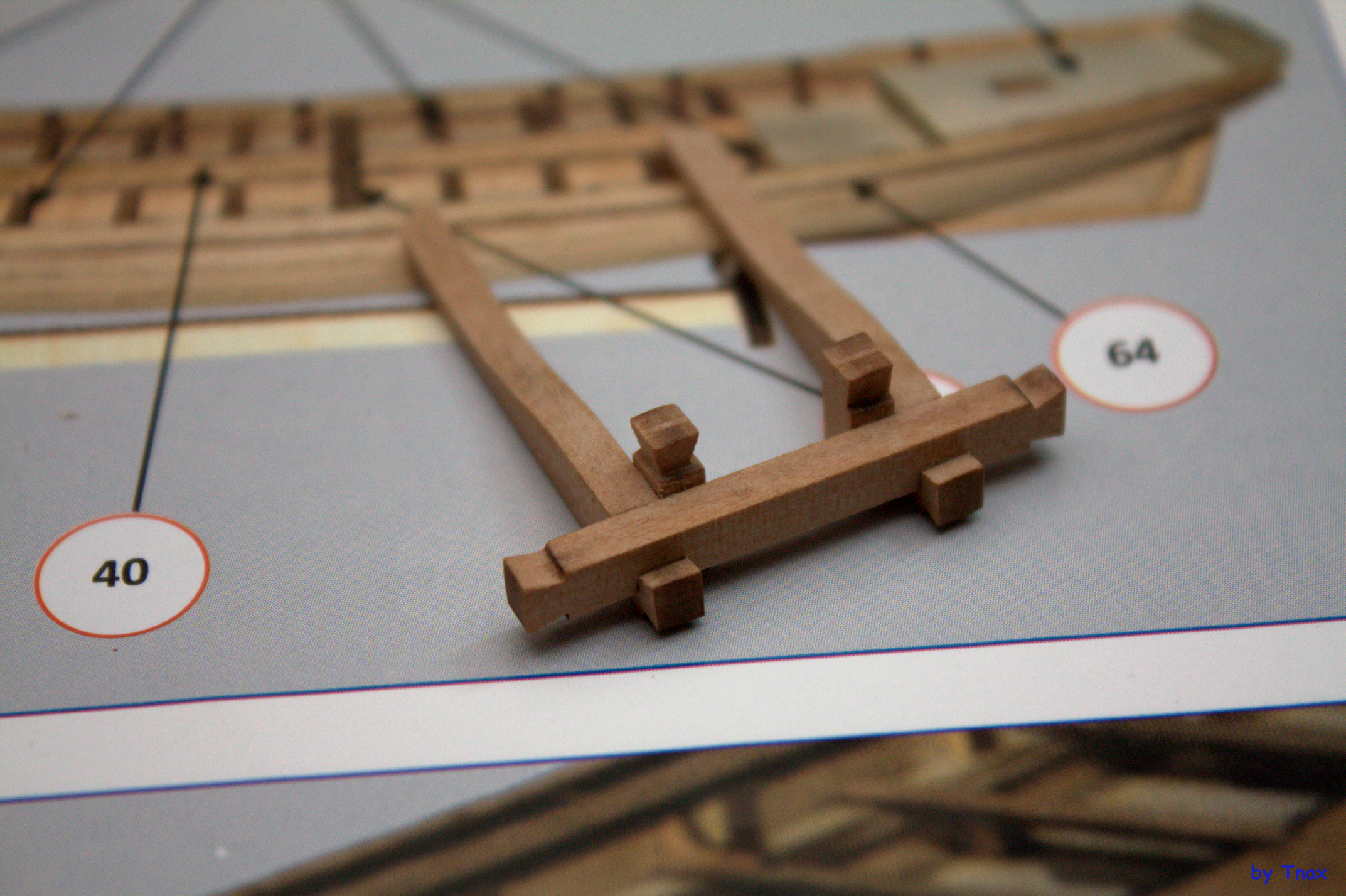

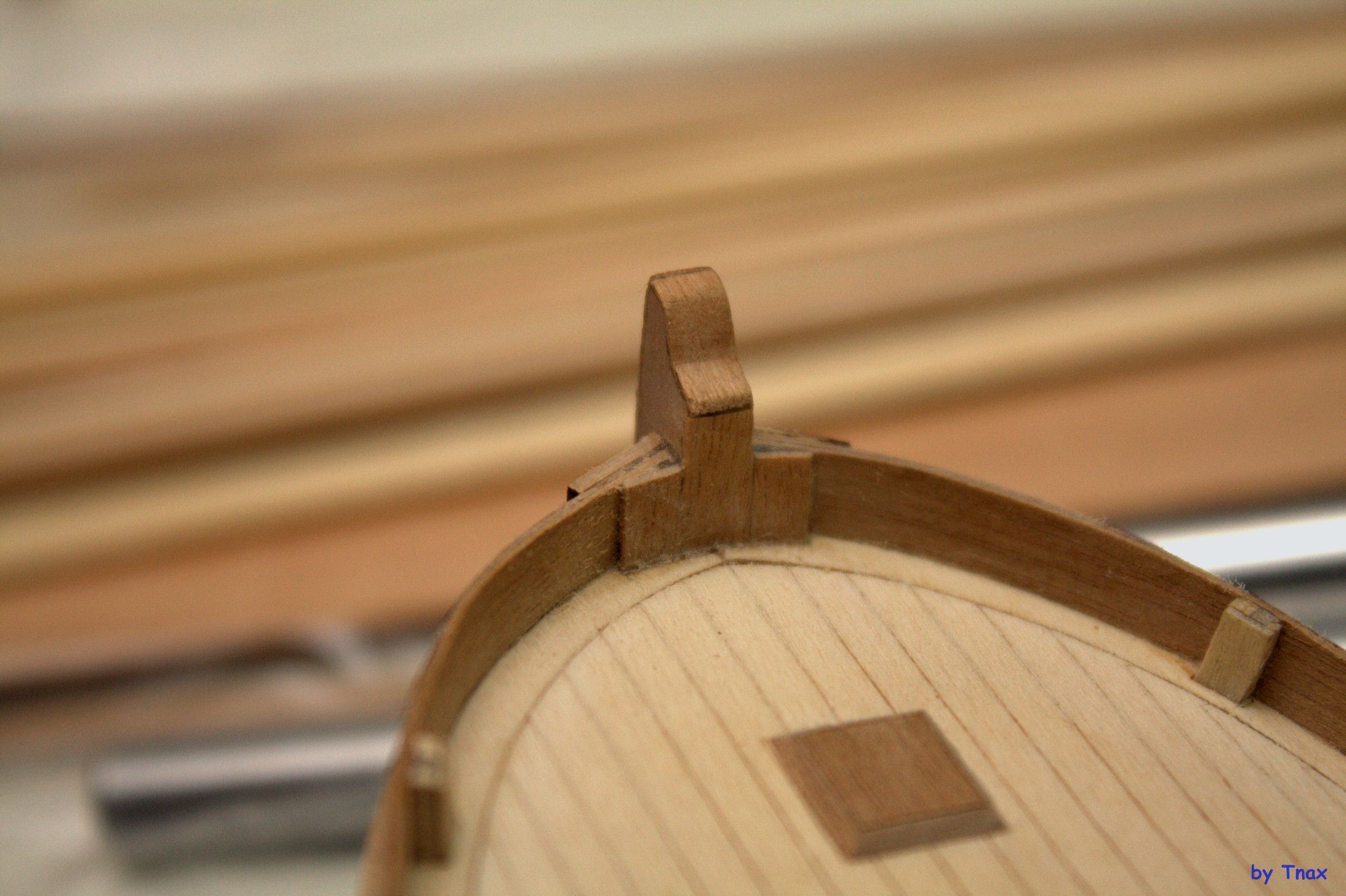

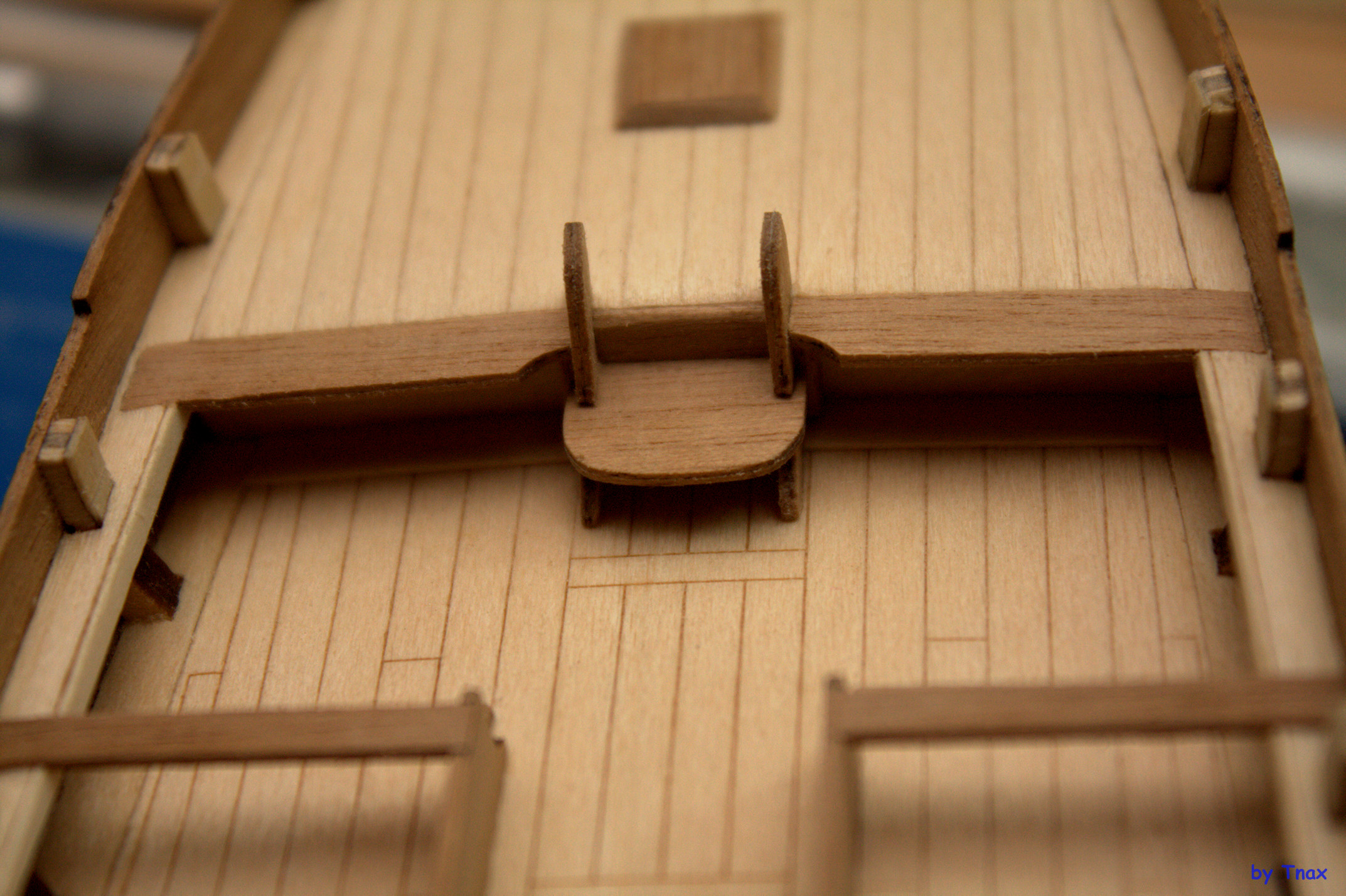

Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог
Аватара пользователя
Tnax

Сообщения: 3814
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 143 раз.
Поблагодарили: 269 раз.

Re: Строим дуббель-шлюпку

Сообщение Tnax » Ср янв 01, 2014 22:34










Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог
Аватара пользователя
Tnax

Сообщения: 3814
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 143 раз.
Поблагодарили: 269 раз.

Re: Строим дуббель-шлюпку

Сообщение Tnax » Ср янв 01, 2014 22:35




Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог
Аватара пользователя
Tnax

Сообщения: 3814
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 143 раз.
Поблагодарили: 269 раз.

Re: Строим дуббель-шлюпку

Сообщение serega71 » Чт янв 02, 2014 14:55

Очень красивая работа! Аккуратность сборки и подгонки на очень высоком уровне. Очень понравилось!
serega71

Сообщения: 82
Зарегистрирован: Вт янв 31, 2012 22:59
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 13 раз.

Re: Строим дуббель-шлюпку

Сообщение Tnax » Чт янв 02, 2014 16:26

Спасибо :oops:
Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог
Аватара пользователя
Tnax

Сообщения: 3814
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 143 раз.
Поблагодарили: 269 раз.

Re: Строим дуббель-шлюпку

Сообщение Tnax » Чт янв 02, 2014 23:55

В фото-инструкции неточность, указаны кницы для скамей под номером 47, а это по сути 51 (в инструкции и партлисте всё верно)
Вообще с кницами забавно, их дано явно больше, чем нужно (вот так бы и к другим деталям):
53 - оконечные, даны на 2 больше. Дополнительно и применить некуда
с 52ми непонятно, сколько их нужно устанавливать-то, все 5 или меньше... Видимо буду все ставить, стараясь на шпангоут попадать - так логичнее
51 вообще дано в 2 раза больше, чем нужно по инструкции. Есть желание приклеить к каждой скамье.
Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог
Аватара пользователя
Tnax

Сообщения: 3814
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 143 раз.
Поблагодарили: 269 раз.

Re: Строим дуббель-шлюпку

Сообщение ApxeoS » Вс янв 05, 2014 23:33

Форма книц такова, что их невозможно расположить по слоям дерева, как доску.
Толщина шпона невелика, поэтому при сборке кницы часто раскалываются по слою.
Для компенсации этого их количество дано с запасом.
По-моему об этом написано в инструкции.
Дорогу осилит идущий
Аватара пользователя
ApxeoS

Сообщения: 448
Зарегистрирован: Чт июл 16, 2009 11:17
Откуда: Москва
Благодарил (а): 7 раз.
Поблагодарили: 13 раз.

Re: Строим дуббель-шлюпку

Сообщение uzur57 » Вс янв 05, 2014 23:45

Добрый вечер.
Хоть и набор, но мало кто так аккуратно собирает.
Аж завидно.
Старание и способности - большое дело.
С уважением, Сеpгей
закончена дуббель-шлюпка от Милании http://shipmodeling.ru/phpbb/viewtopic.php?f=41&t=7563
закончен бот " Св. Гавриил" от Милании viewtopic.php?f=41&t=7777
в проекте "Half Moon" от Corel
Аватара пользователя
uzur57

Сообщения: 443
Зарегистрирован: Вт фев 07, 2012 9:43
Откуда: Санкт-Петербург
Благодарил (а): 70 раз.
Поблагодарили: 20 раз.

Re: Строим дуббель-шлюпку

Сообщение Tnax » Пн янв 06, 2014 1:20

ApxeoS
Да я ж не против, просто удивило, что так много )
Ещё б другие вещи давали бы с запасом (благо пластинка шпона это позволяет), вообще квас было бы.
uzur57
Спасибо :oops:
Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог
Аватара пользователя
Tnax

Сообщения: 3814
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 143 раз.
Поблагодарили: 269 раз.

Re: Строим дуббель-шлюпку

Сообщение Tnax » Вт фев 11, 2014 23:54

Хотел бы узнать ваше мнение:
1. Руль был из одного дерева или составной? У Гармашева составной
2. Руль имеет всего 2 петли, но видел модели с 3 петлями, и на чертежах Гармашева тоже 3. Есть ли смысл делать 3?
3. Утки в центральном проходе только с одной стороны. Достаточно ли этого или нужно делать симметрично для большей историчности?
4. Клюзы оббивали металлом, или в таких посудинах дерево только было?
5. Не нравится крепление флагштоков на 2 кольцах (выглядит неправдоподобно) - возможно в реальности как-то иначе крепили?
6. Куда прятали конец якорных канатов? В решетку у передней мачты?
7. Рю всё-таки висел на бейфуте или как в инструкции на топе мачты, на канатах, пропущеных через шкивы? Или это вопрос "под вантами=бейфут, над вантами=шкив" по сути?
8. Центральный проход состоял из съёмных щитов? Иначе не могу объяснить себе такую раскладку досок. Если да - нужны ли отверстия под крюки для съёма или нет?
9. В чём пресловутое упрощение такелажа модели?
10. На якорном битенге были предусмотрены какие-либо стопоры якорного каната или нет?
11. Стоит ли показывать на якорном битенге крепёж к палубе? Шляпки болтов и прочее - голое дерево "требует обвеса" :)
12. Мачты крепились намертво к лавкам или был замок?

Заранее спасибо
Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог
Аватара пользователя
Tnax

Сообщения: 3814
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 143 раз.
Поблагодарили: 269 раз.

Re: Строим дуббель-шлюпку

Сообщение uzur57 » Чт фев 13, 2014 21:33

Добрый вечер.
Если вопрос ко мне, то вынужден разочаровать.
Дуббель-шлюпка меланьевская была моей первой моделью.
Собирал её полностью по инструкции и схемам из набора.
Ничего не менял.
Технологические вопросы, которых было великое множество,
решал с помощью форумов и их участников.
Поэтому по дуббель-шлюпке ничего личного или эксклюзивного рассказать не могу.
Ваша (Tnax) сборка мне нравится.
Ну, само собой и ваш бот.
Успехов вам и в дальнейшем.
С уважением, Сергей
С уважением, Сеpгей
закончена дуббель-шлюпка от Милании http://shipmodeling.ru/phpbb/viewtopic.php?f=41&t=7563
закончен бот " Св. Гавриил" от Милании viewtopic.php?f=41&t=7777
в проекте "Half Moon" от Corel
Аватара пользователя
uzur57

Сообщения: 443
Зарегистрирован: Вт фев 07, 2012 9:43
Откуда: Санкт-Петербург
Благодарил (а): 70 раз.
Поблагодарили: 20 раз.

Re: Строим дуббель-шлюпку

Сообщение zluka » Чт фев 13, 2014 22:23

Хороша шлюпка, здорово!
Олег.

Готово: ALBATROS (OcCre)-первая модель, Модель трамвая SAN FRANCISCO (OcCre), Star Genzianella (Mamoli), Long boat Armed for War, Наполеоновская пушка
На стапеле: яхта Endeavour(Amati)
Долгострой: SANTISIMA TRINIDAD (OcCre)
zluka

Сообщения: 1040
Зарегистрирован: Ср янв 25, 2012 12:17
Откуда: Москва, ЗАО
Благодарил (а): 27 раз.
Поблагодарили: 37 раз.

Re: Строим дуббель-шлюпку

Сообщение Tnax » Пт фев 14, 2014 0:48

Да я всем вопросы задаю :D
А тож сделаю как сделаю, будете потом говорить "тут не так и тут не эдак"

P.S. А в этой теме пишу, ибо не вижу смысла для новой
Чтоб воду в ступе не толочь...

Строю в данный момент:
Дуббель-шлюпка 1:72 от Милании
На паузе:
Бригантина Феникс 1:72
Палубный бот Св. Гавриил 1:72
Ботик Фортуна 1:36

Шикарные паруса от Олега Серегина
Купить
Научиться

Мои альбомы Google+ единой ссылкой недоступны, увы. Решу вопрос в ближайшее время, надеюсь
Мой блог
Аватара пользователя
Tnax

Сообщения: 3814
Зарегистрирован: Вт авг 02, 2011 22:23
Откуда: Россия, Воронеж
Благодарил (а): 143 раз.
Поблагодарили: 269 раз.

Re: Строим дуббель-шлюпку

Сообщение ApxeoS » Пт фев 14, 2014 14:19

Смотрите здесь. Три тома по теме. #http://forum.modelsworld.ru/forum89.html
Дорогу осилит идущий
Аватара пользователя
ApxeoS

Сообщения: 448
Зарегистрирован: Чт июл 16, 2009 11:17
Откуда: Москва
Благодарил (а): 7 раз.
Поблагодарили: 13 раз.

След.

Вернуться в Милания (Мастер-корабел)

Кто сейчас на конференции

Сейчас этот форум просматривают: whitemen и гости: 1
